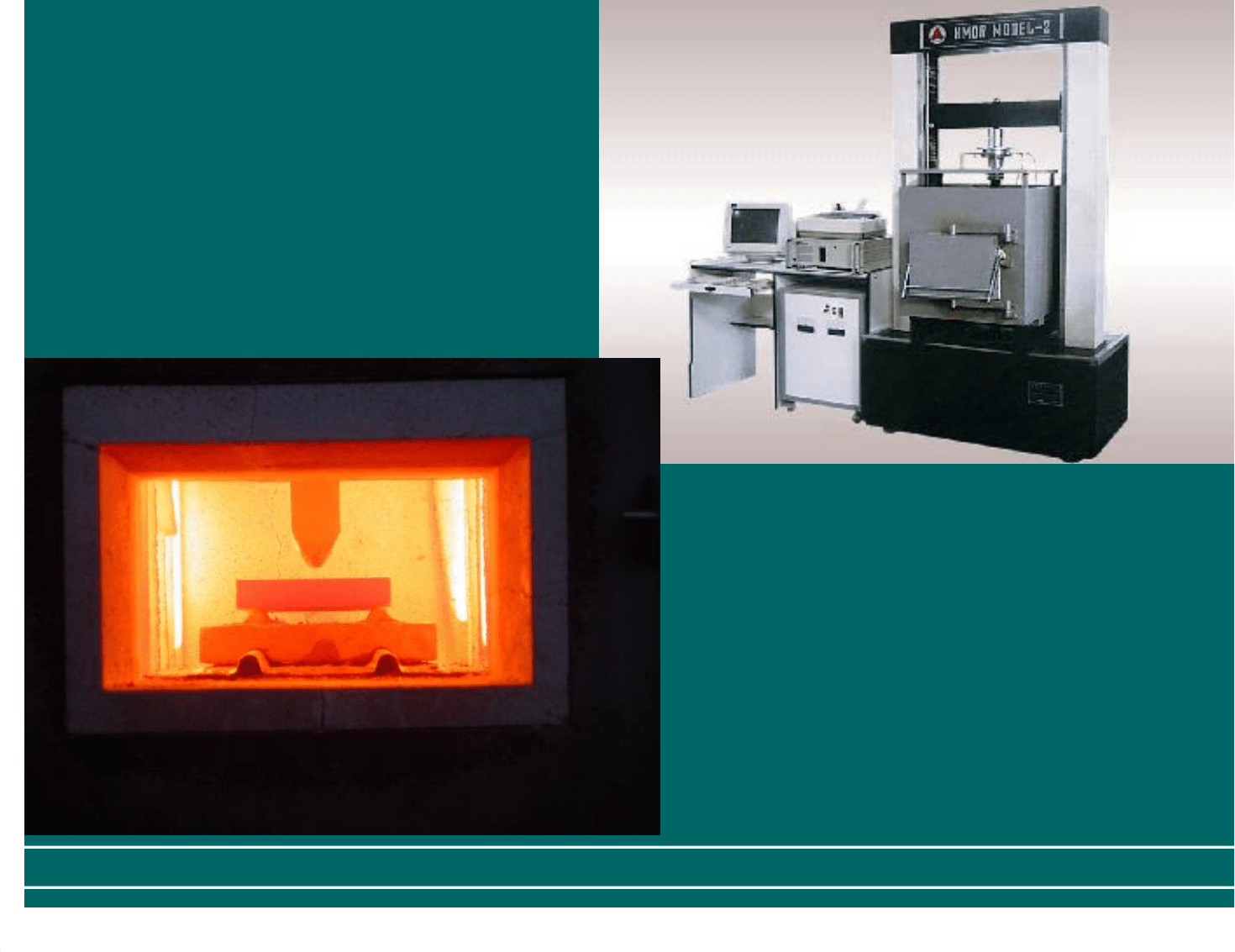

МЕХАНИЧЕСКАЯ ПРОЧНОСТЬ ОГНЕУПОРОВ
Допустимое
напряжение
растяжения
σ
раст
= (0,1-0,2)σ
сж
Допустимое
напряжение изгиба
σ
изг
= (0,3-0,5)σ
сж
Относительная
толщина стен печей
b/h
ст
=0,04-0,08
Минимальная
остаточная толщина
стены
B=KM/Lσ
cж
Где M – нагрузка на стену,
σ
cж
–
допустимое напряжение
сжатия L- длинастены,
K-коэффициентзапаса
Материалы, строительные элементы печей и утилизация вторичных энергоресурсов 93
МЕХАНИЧЕСКАЯ СТОЙКОСТЬ ОГНЕУПОРОВ
Огнеупор На сжатие На
растяжение
На изгиб
Динасовый 17-60 - -
Шамотный 15-50 - -
Муллит-
кремнеземистый
32-150 20-33 60-80
Муллитовый 60-300 20-45 50-70
Корундовый 60-120 18-25 15-40
Периклазовый 45-65 - -
Материалы, строительные элементы печей и утилизация вторичных энергоресурсов 94
МЕХАНИЧЕСКАЯ СТОЙКОСТЬ ОГНЕУПОРОВ
Огнеупор На сжатие На
растяжение
На изгиб
Доломитовый 25-160 - -
Периклазо-
хромитовый
45-65 4-8 10-20
Хромито-
периклазовый
30-70 3-8 6-20
Графитовый 20-30 28 -
Бакор 33 300-400 - -
С повышением температуры до 600-700 оС прочность снижается
Для шамота – на 40-45%; для хромитопериклазовых – на 10-15% с
одновременным увеличением модуля упругости
Материалы, строительные элементы печей и утилизация вторичных энергоресурсов 95

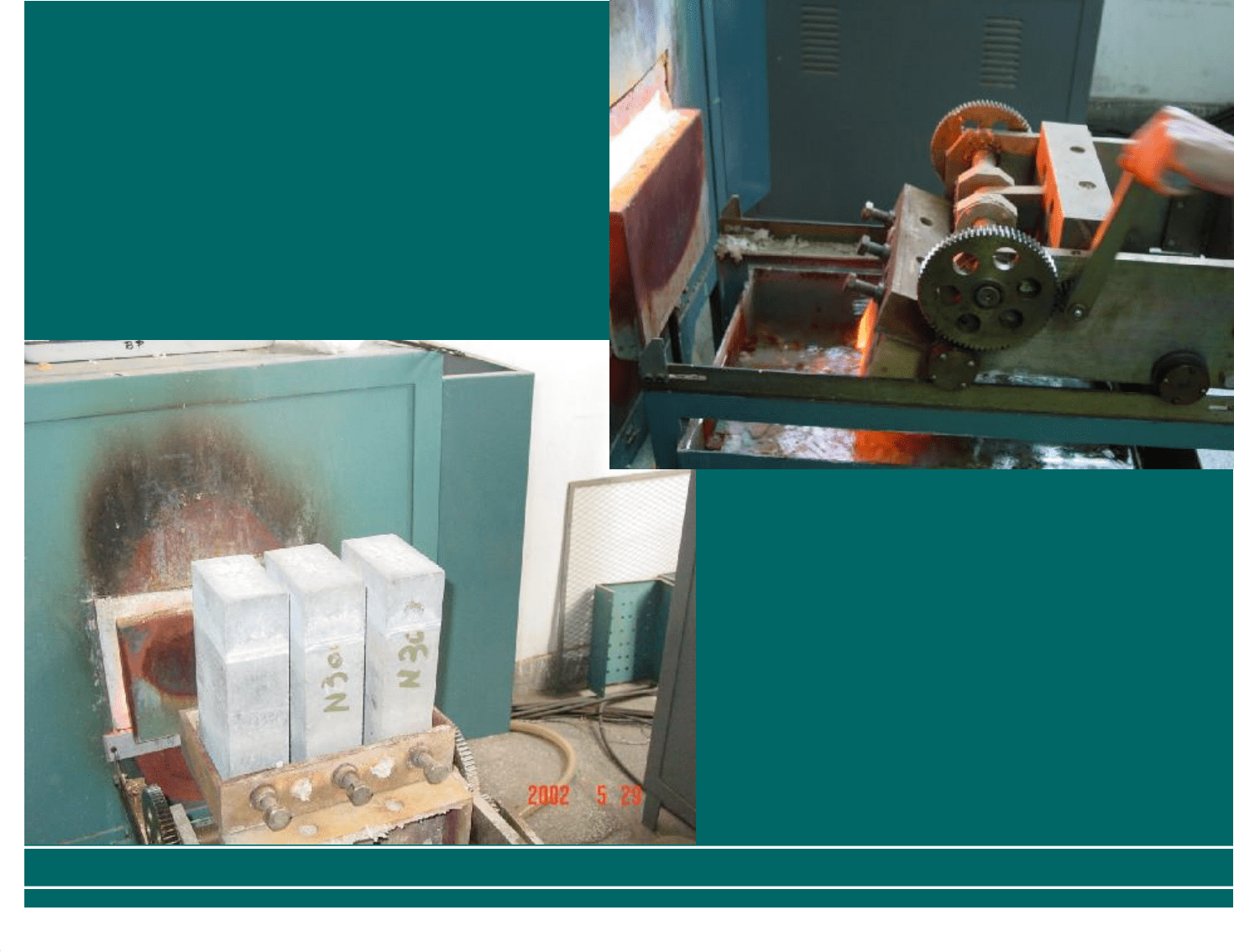

ТермостойкостьТермостойкость
Материалы, строительные элементы печей и утилизация вторичных энергоресурсов 96

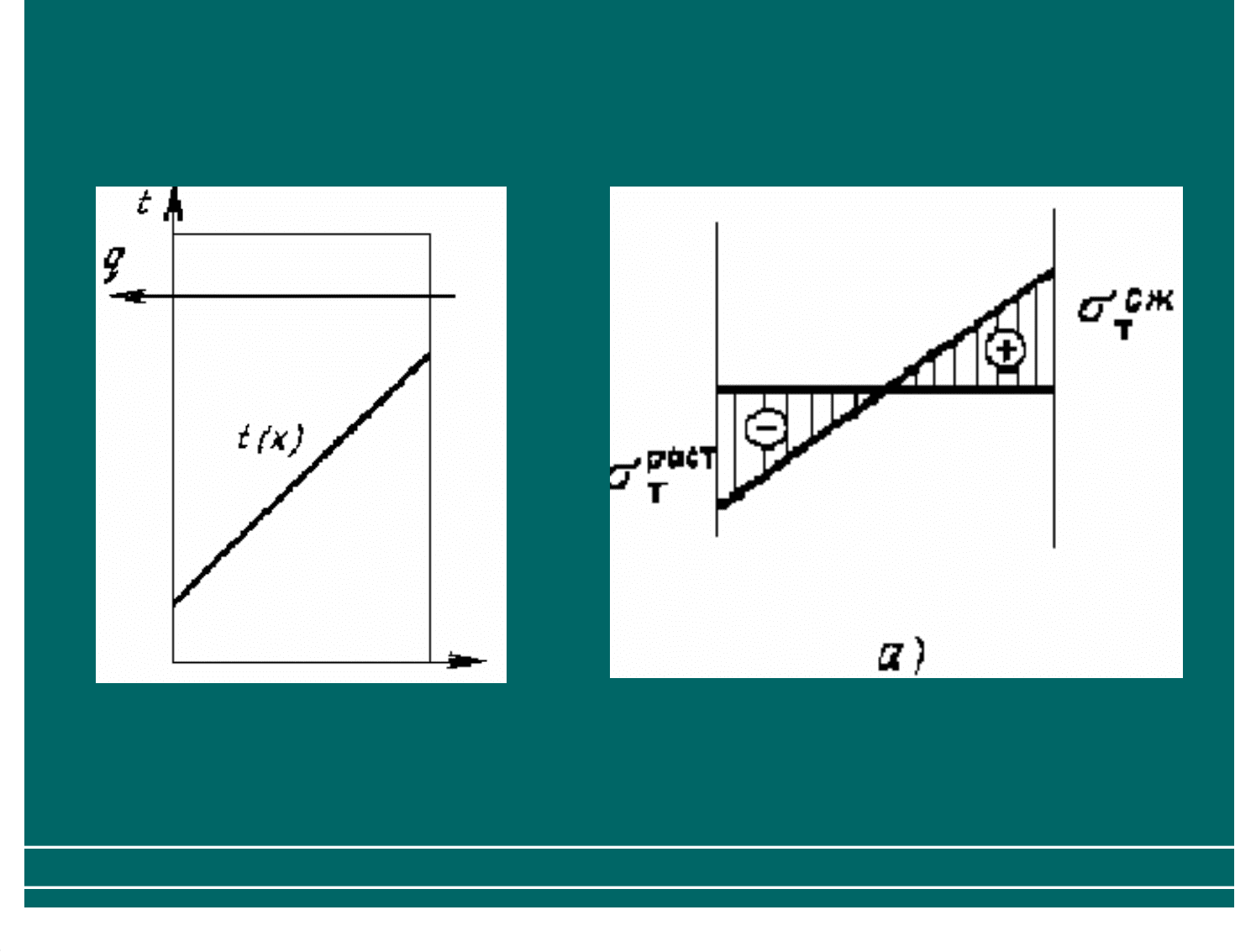

а- при стационарном тепловом режиме стенки
ИЗМЕНЕНИЕ РАЗМЕРОВ ОГНЕУПОРА ПРИ НАГРЕВЕ
Примеры возникновения термонапряжений
Материалы, строительные элементы печей и утилизация вторичных энергоресурсов 97
ИЗМЕНЕНИЕ РАЗМЕРОВ ОГНЕУПОРА ПРИ НАГРЕВЕ
Примеры возникновения термонапряжений

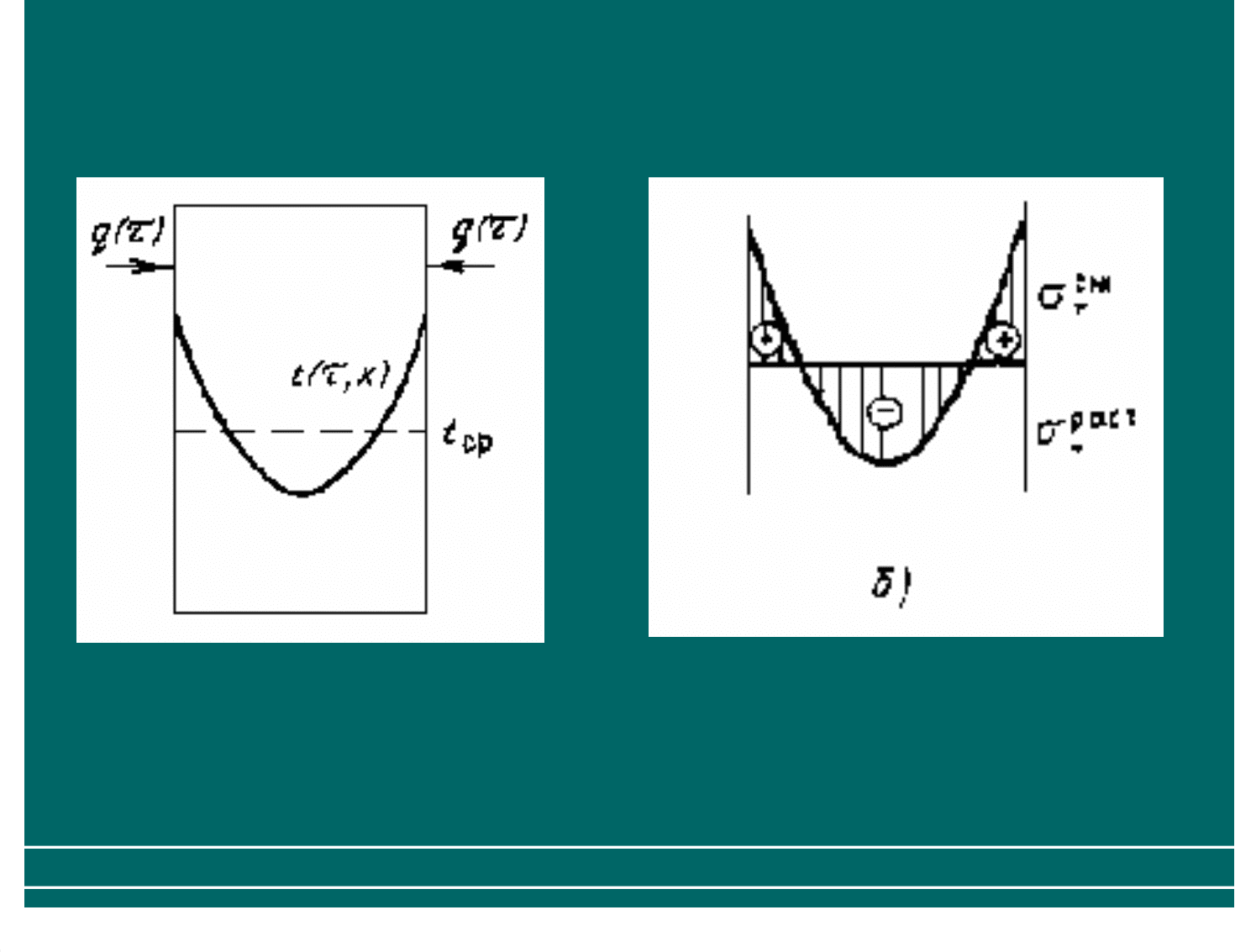

б—при двустороннем нагреве (нестационарный режим)
Материалы, строительные элементы печей и утилизация вторичных энергоресурсов 98

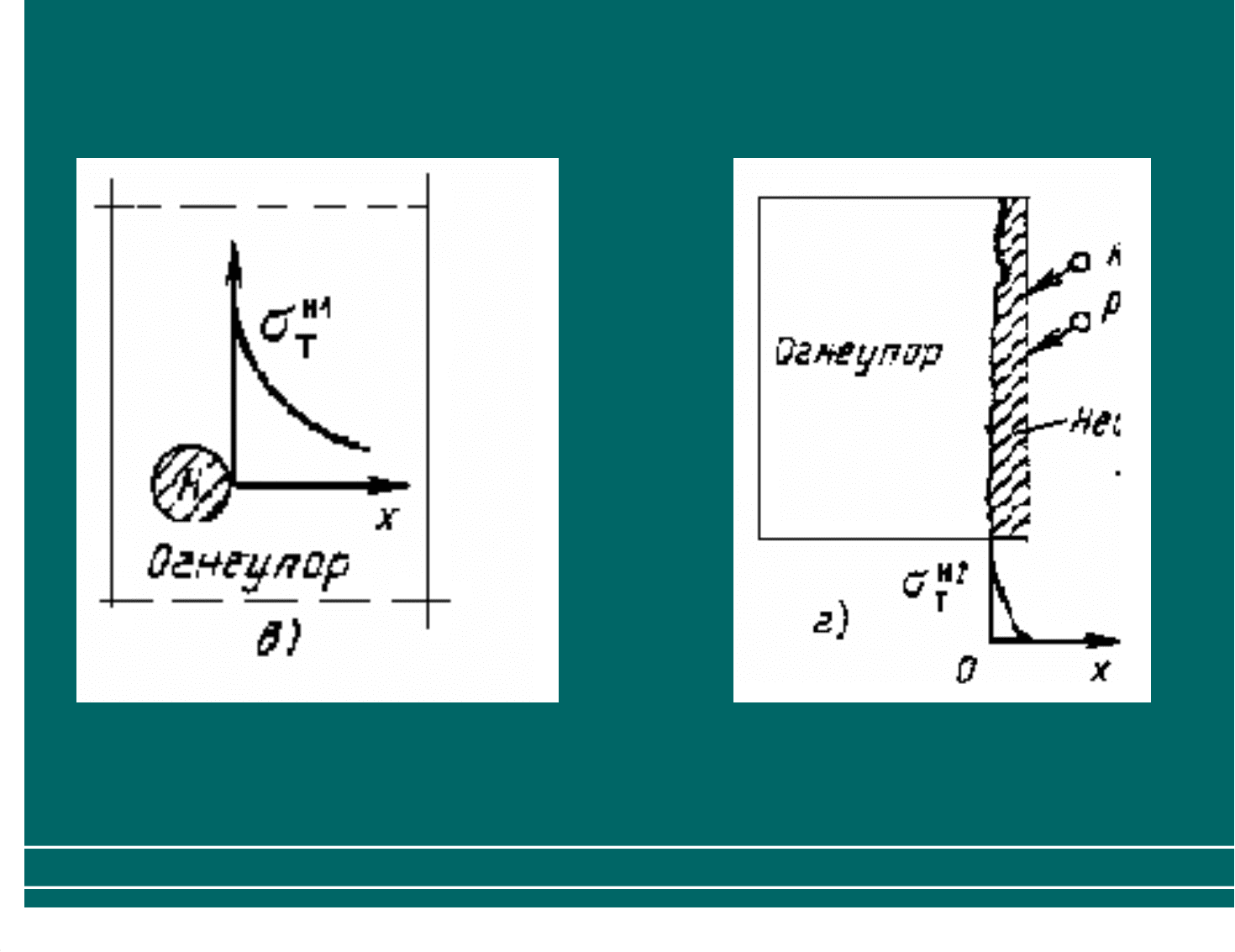

г—при перерождении слоя
огнеупора от воздействия
расплавленных минеральных
материалов
ИЗМЕНЕНИЕ РАЗМЕРОВ ОГНЕУПОРА ПРИ НАГРЕВЕ
Примеры возникновения термонапряжений
в—при локальной структурной
неоднородности огнеупора
(t=соnst);
Материалы, строительные элементы печей и утилизация вторичных энергоресурсов 99

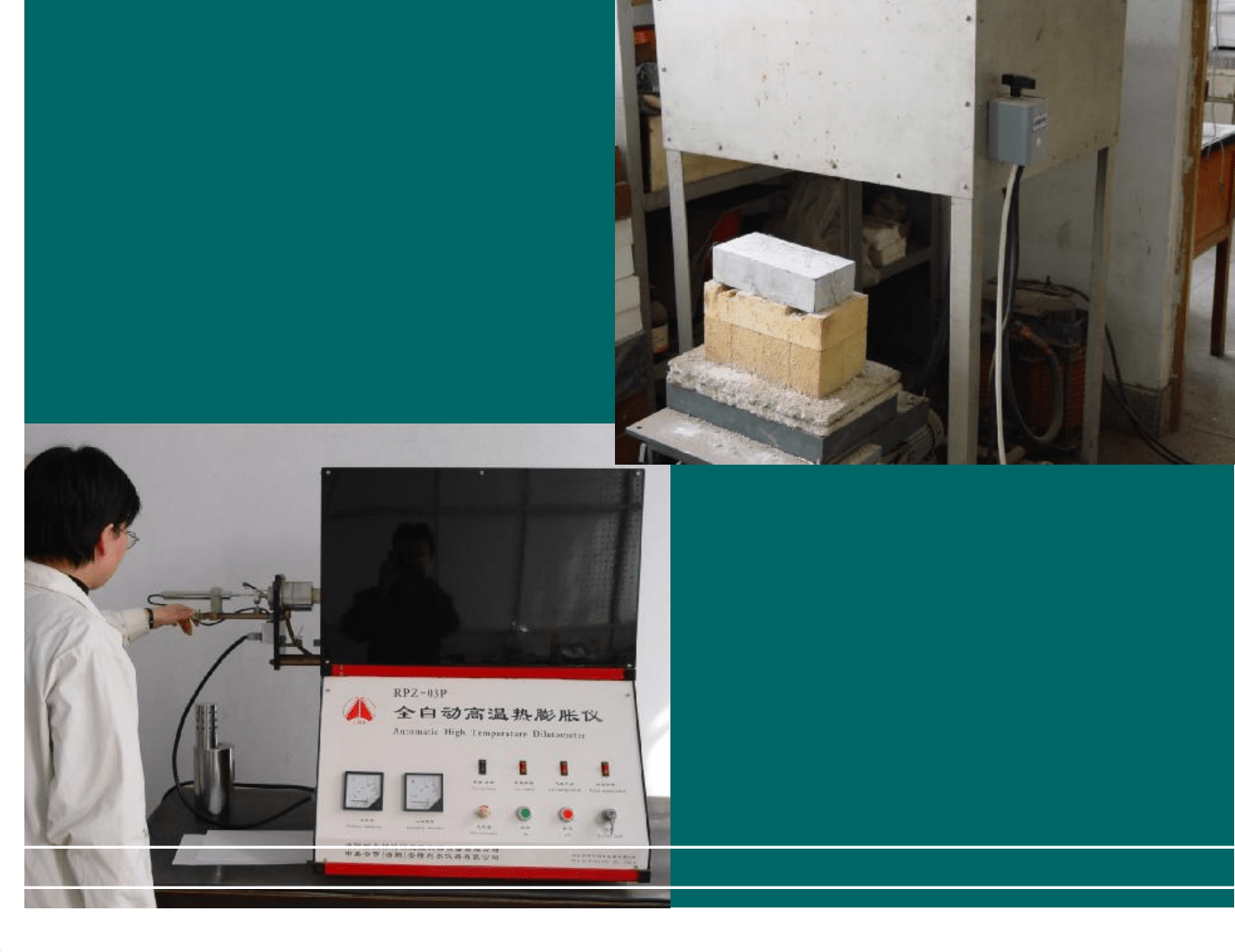

ИЗМЕНЕНИЕ РАЗМЕРОВ ОГНЕУПОРОВ
• Тепловое расширение (обратимая
деформация)
• Спекание
• Полиморфные превращения или
ползучесть
Коэффициент
теплопроводности
Коэффициент
термического
расширения
