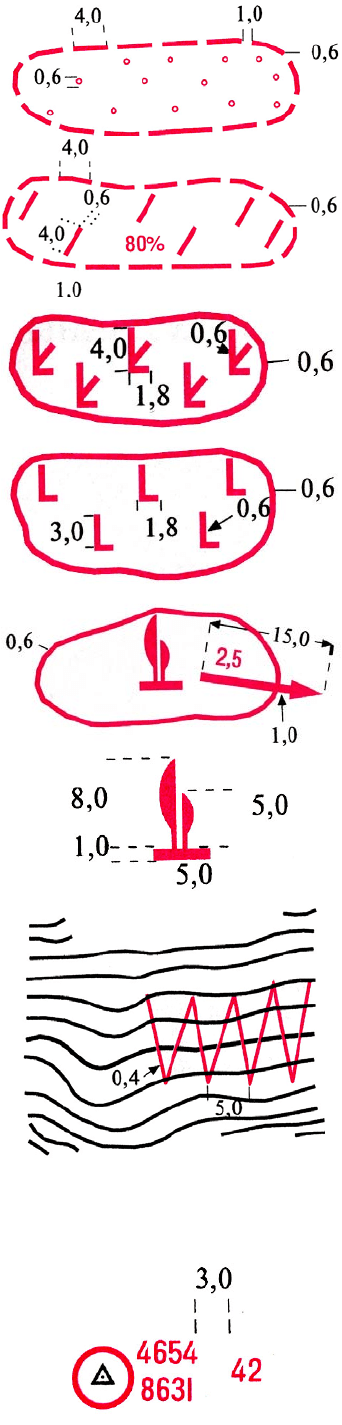

Низкорослая древесная растительность

Завалы (80%- показатель уничтожения леса)

Горелые леса

Вырубленные леса

Сплошные зоны пожаров и направление их распространения

(2,5 - скорость распространения в км/ч)

Очаги пожаров

Оползни

4.5. УСЛОВНЫЕ ЗНАКИ ДЛЯ КАРТЫ ГЕОДЕЗИЧЕСКИХ ДАННЫХ

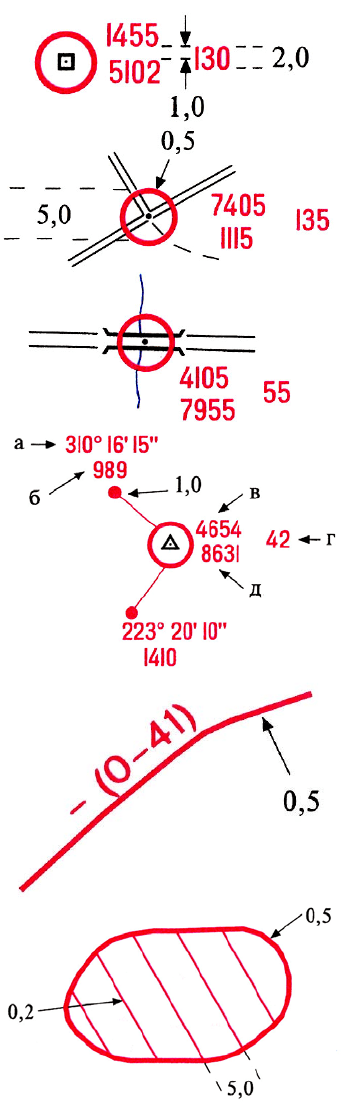

Геодезические пункты

Точки съемочной сети, закрепленные на местности центрами

Контурные точки

Геодезические пункты с ориентирными пунктами:

а) дирекционный угол на ориентирный пункт;

б) расстояние до ориентирного пункта;

в) абсцисса;

г) высота;

д) ордината

Изогоны (0-41 - величина магнитного склонения в делениях

угломера)

Районы магнитных аномалий

4.6. УСЛОВНЫЕ ЗНАКИ ДЛЯ КАРТЫ УЧАСТКА РЕКИ

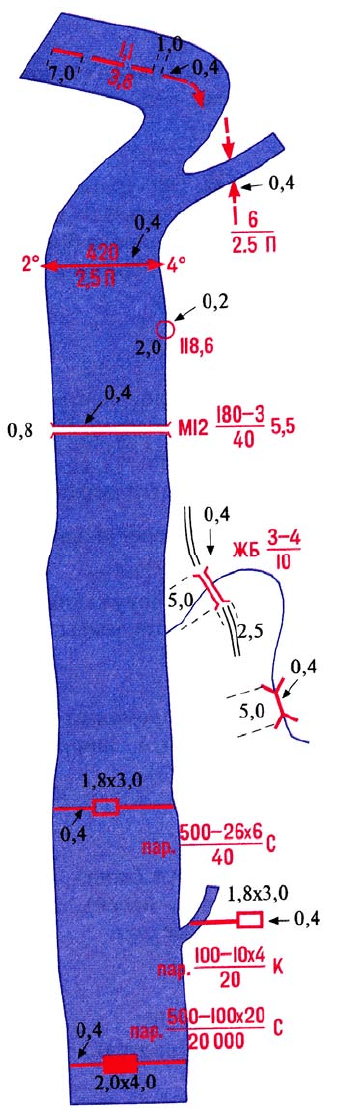

Стрелки, указывающие фарватер и направление течения рек

(1,1 - скорость течения в м/с, 3,8 - глубина по фарватеру в мет-

рах)

Характеристика рек и каналов: 420 - ширина, 2,5 - глубина в

метрах, П - характер грунта дна, (В - вязкий, К - каменистый,

П - песчаный, Т - твердый), 2°и 4° - крутизна скатов берегов в

градусах

Отметки урезов воды

Мосты

, выражающиеся в масштабе карты. Характеристика

мостов: М - материал постройки (Д - деревянный, ЖБ - желе-

зобетонный, К - каменный, М - металлический), 12 - высота

над уровнем воды, 180 - длина моста, 3 - ширина проезжей ча-

сти в метрах, 40 - грузоподъемность в тоннах, 5,5 - глубина

реки по фарватеру в метрах

Мосты, не выражающиеся в масштабе карты.

Мосты через незначительные препятствия длиной менее 3 м

Паромы:

500 - ширина реки, 26x6 - размеры парома в метрах, 40 - гру-

зоподъемность в тоннах, С - вид тяги

: (Б - буксирный, К - ка-

натный, С - самоходный)

Железнодорожные паромы

Дамбы (Зем. - материал сооружения, 3 - ширина по верху, 6 -

высота дамбы в метрах)

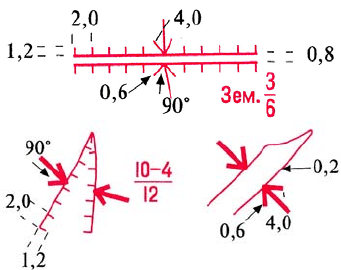

Значительные овраги и промоины (10 - ширина между бров-

ками, 4 - ширина дна, 12 - глубина в метрах)

Набережные (4 - высота набережной от уровня воды в метрах

К - материал постройки)

Обрывистые берега без пляжа (3 - высота обрыва в метрах, пес

- характер его грунта)

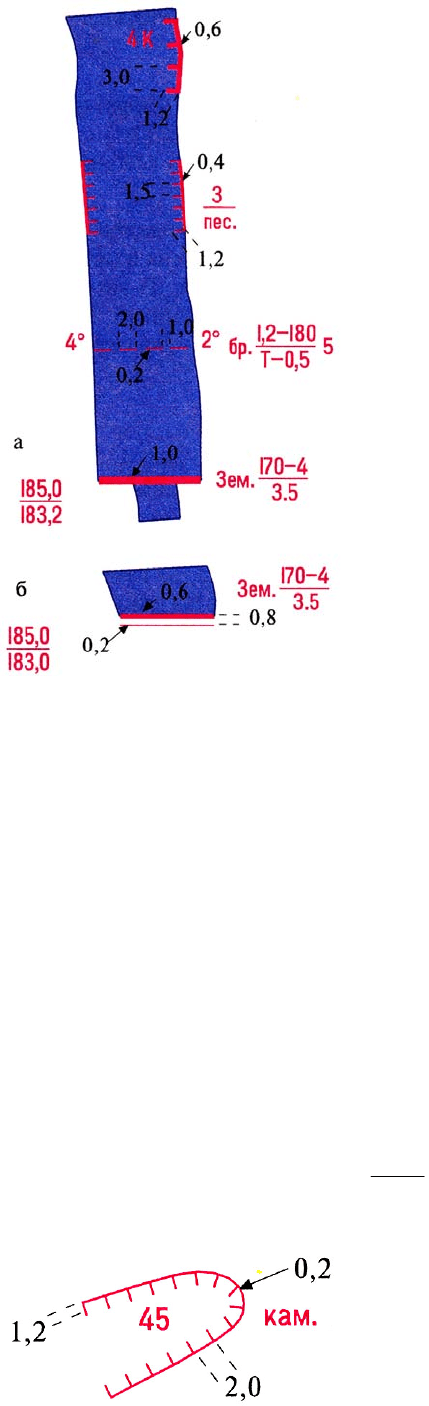

Броды (1,2 - глубина, 180 - длина в метрах, Т - характер грунта

дна, 0,5 - скорость течения в м/с, 5 - ширина брода, 4° и 2° -

крутизна скатов берегов в градусах)

Плотины:

а) непроезжие;

б) проезжие (Зем. - материал постройки, 170 - длина, 4 - ши-

рина по верху, 3,5 - высота плотины в метрах;

0,183

5,180

- в числителе отметка верхнего уровня воды, в знамена-

теле - нижнего)

Карьеры:

кам. - материал разработок (глин. - глина, кам. - камень, пес -

песок), 45 - глубина карьера в метрах

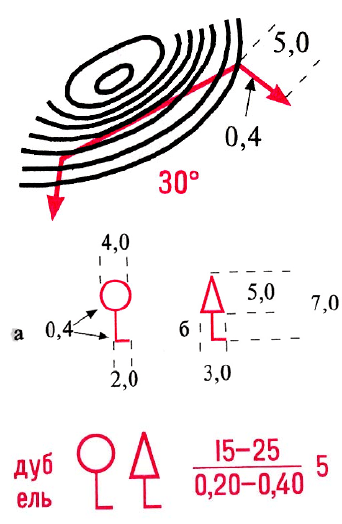

Скаты крутизной выше 20° (30° - крутизна ската в градусах)

Отдельно стоящие деревья, имеющие значение ориентиров:

а) лиственные;

б) хвойные

Характеристика древостоя: дуб, ель - преобладающие породы

деревьев; в числителе 15 и 25 - средняя высота деревьев (для

дуба и ели соответственно), в знаменателе 0,20 и 0,40 - сред-

няя толщина деревьев; 5 - среднее расстояние между деревья-

ми в метрах

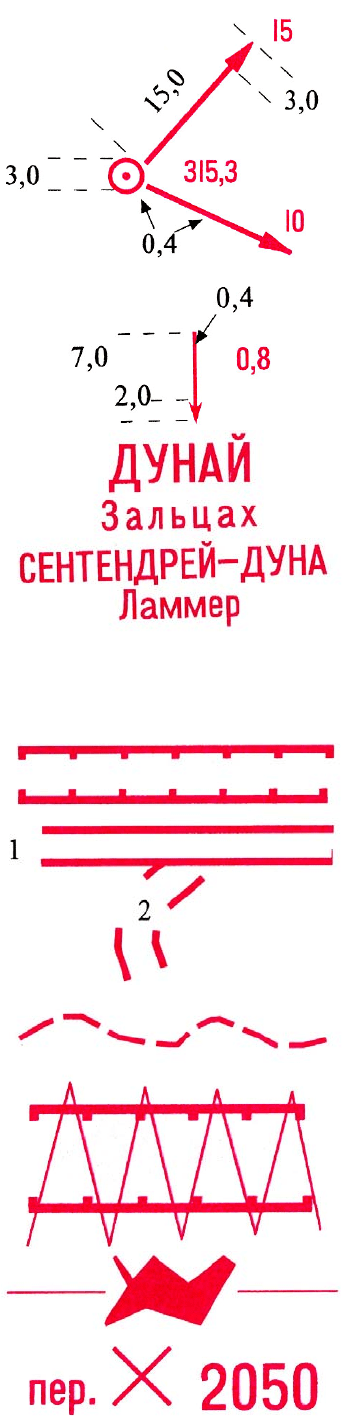

Командные высоты и дальность видимости с них (315,3 - от-

метка командной высоты, 10 и 15 - дальность видимости с ко-

мандной высоты в километрах)

Характеристика болот: 0,8 - глубина болота до твердого грун-

та в метрах

Собственные названия рек, озер и каналов

4. 7. УСЛОВНЫЕ ЗНАКИ ДЛЯ КАРТЫ ГОРНЫХ ПРОХОДОВ И ПЕРЕВАЛОВ

Горные проходы

Маршруты:

1) основные;

2) обходные

Вьючные тропы

Опасные участки горных проходов (районы возможных обва-

лов, оползней и т.п.)

Завалы в горных проходах

Перевалы и отметки их высот

Входы в пещеры и гроты

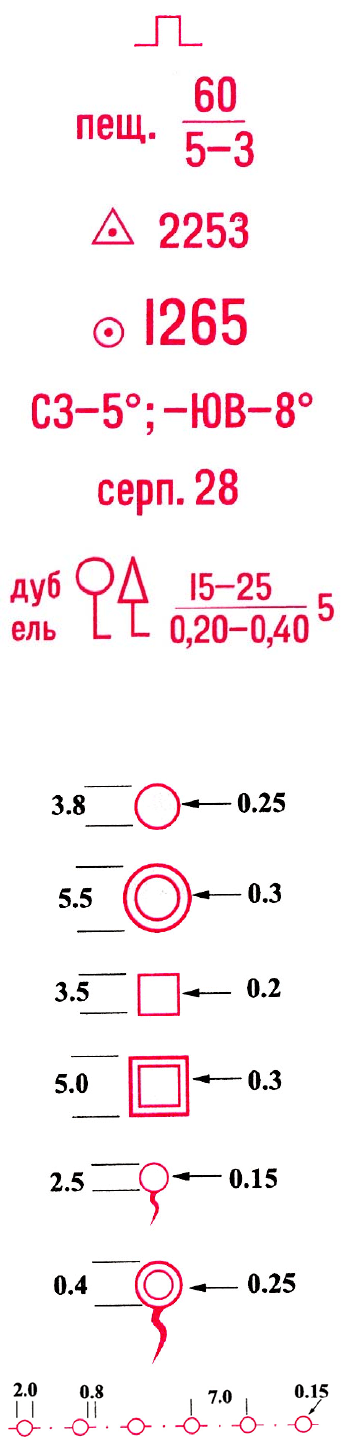

Характеристика пещер и гротов: 60 - длина, 5 - высота, 3 - ши-

рина в метрах

Геодезические пункты, имеющие значение ориентиров

Отметки командных высот

Характеристика перевалов: подъем (северо-запад - 5°), спуск

(юго-восток - 8°)

Серпантин (28 - число витков)

Характеристика древостоя: дуб, ель - преобладающие породы

деревьев; в числителе 15 и 25 - средняя высота деревьев (для

дуба и ели соответственно), в знаменателе 0,20 и 0,40 - сред-

няя толщина деревьев; 5 - среднее расстояние между деревья-

ми в метрах

4.8. УСЛОВНЫЕ ЗНАКИ ДЛЯ КАРТЫ ИСТОЧНИКОВ ВОДОСНАБЖЕНИЯ

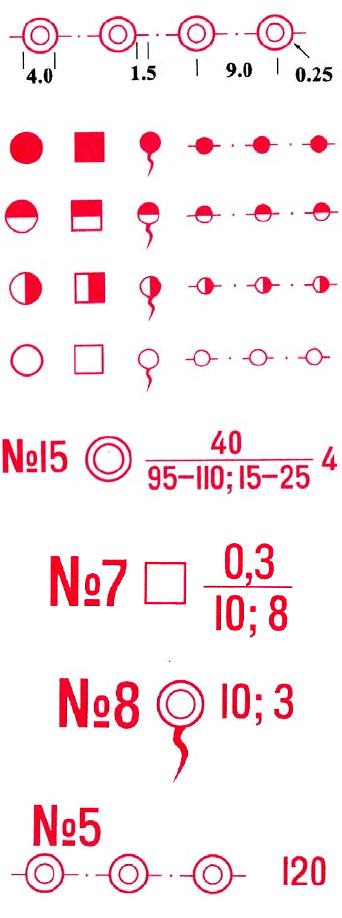

Скважины одиночные

Группы скважин

Колодцы

Группы колодцев

Родники

Группы родников

Кяризы

Группы кяризов

Качество воды в источниках:

пресная, с минерализацией до 1 г/л;

солоноватая, с минерализацией 1-3 г/л;

солоновая, с минерализацией 3-10 г/л;

минерализация не изучена

Характеристика групп скважин: №15 - номер группы скважин,

40 - суммарный дебит при эксплуатации в м/ч., 95-110 - глу-

бина скважин в метрах, 15-25 - глубина установившегося

уровня воды в метрах, 4 - количество скважин в группе

Характеристика колодцев: №7 - номер колодца, 0,3 - дебит в

м/ч., 10 - глубина колодца в метрах, 8 - глубина установивше-

гося уровня воды в метрах

Характеристика групп родников: №8 - номер группы родни-

ков, 10 - суммарный дебит при эксплуатации в м/ч., 3 - коли-

чество источников в группе

Характеристика групп кяризов: №5 - номер группы родников,

120 - суммарная производительность в м/ч

Приложение 6

НЕКОТОРЫЕ ЗАДАЧИ, РЕШАЕМЫЕ ПО ТОПОГРАФИЧЕСКИМ КАРТАМ

6.1. УГЛЫ, НАПРАВЛЕНИЯ И ИХ ВЗАИМОСВЯЗЬ НА КАРТЕ

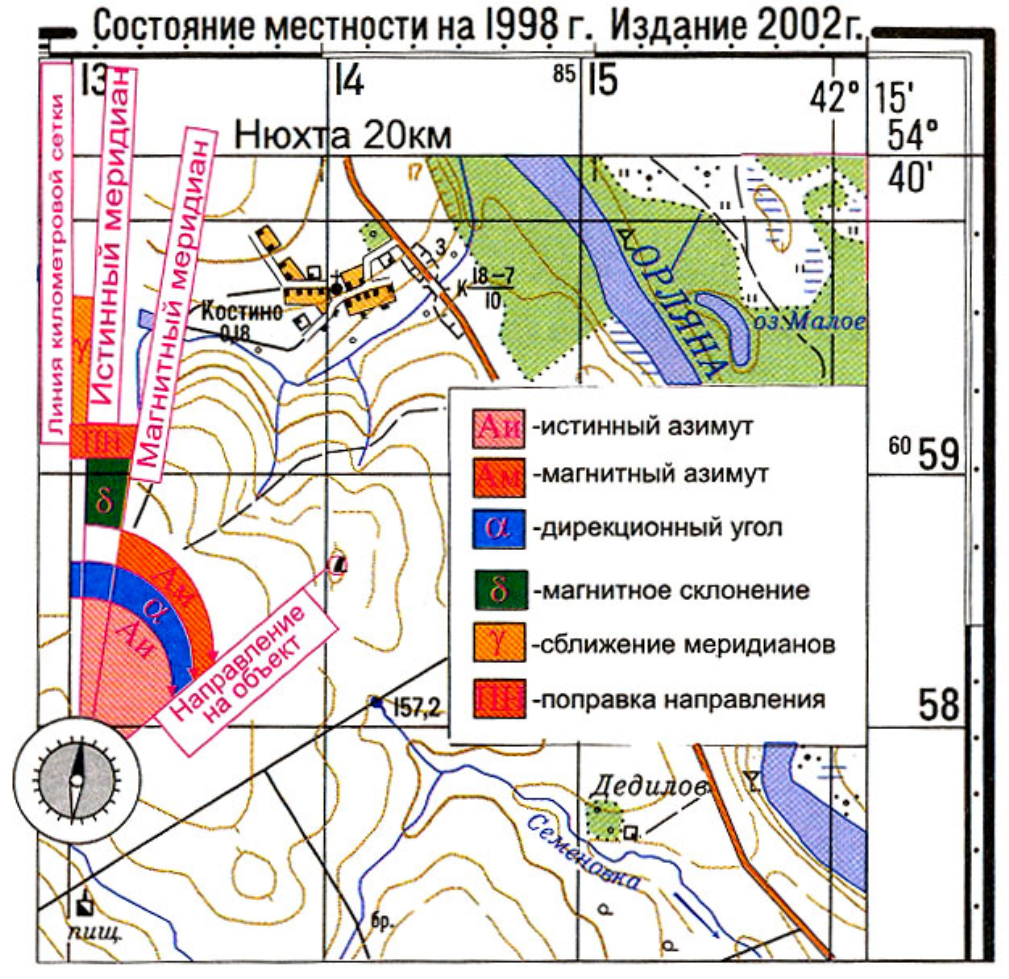

Истинный азимут (Аи) - горизонтальный угол, измеряемый по ходу часовой стрелки от 0° до

360° между северным направлением истинного меридиана данной точки и направлением на объ-

ект.

Магнитный азимут (Ам) - горизонтальный угол, измеряемый по ходу часовой стрелки от 0е до

360° между северным направлением магнитного меридиана данной точки и направлением на объ-

ект.

Дирекционный угол (α; ДУ) - горизонтальный угол, измеряемый по ходу часовой стрелки от 0°

до 360° между северным направлением вертикальной линии координатной сетки данной точки и

направлением на объект.

Магнитное склонение (δ; Ск) - угол между северным направлением истинного и магнитного ме-

ридианов в данной точке. Если магнитная стрелка отклоняется от истинного меридиана к востоку,
