Выбранные стержни, то возможно назначение списка стержней, для которого будут
выполнены расчеты и представлены эпюры;
3. Выбрать тип напряжений (нормальное напряжение, касательное, приведенное).
При этом компоненты внутренних усилий, принятые при расчете напряжений (FX, FY, FZ, MX,
МY и MZ), будут выбраны автоматически;
4. Указать вид эпюры, который будет представлен в форме.
Когда эти параметры выбраны, и в
диалоговом окне нажата кнопка Применить,
программа выполнит расчет и представит значения напряжений для стержней конструкции, при
этом табличное окно результатов отобразит значения соответствующих напряжений.
Если параметры в диалоговом окне
Анализ напряжений были изменены (например,
вариант нагружения или вид напряжения и т.д.), то нажатие кнопки
Применить приводит к
обновл
из диалогового окна после выбора опции Колонки таблицы из контекстного меню
(права
напряжений выводятся следующие данные:
л эк
аналогично работе с
таблиц
ению значений напряжений и эпюр и/или карт для новых параметров.
Таблица
Анализ напряжений - конструкция содержит значения напряжений для
выбранных стержней конструкции. Виды напряжений, которые будут отображены в таблице,
выбираются
я кнопка мыши). Можно отобразить минимальные и максимальные значения для всех
доступных видов напряжений и для напряжений, определяемых пользователем.
В конце таблицы отображается набор
экстремальных значений для всей конструкции;
для данного вида
экстремальное значение напряжения;
вариант, для которого име место стремум;
стержень, в котором имел место экстремум;
местоположение экстремума по длине стержня.
Работа с таблицами (сортировка, выбор и т.д.) осуществляется
ами в программе
ROBOT.

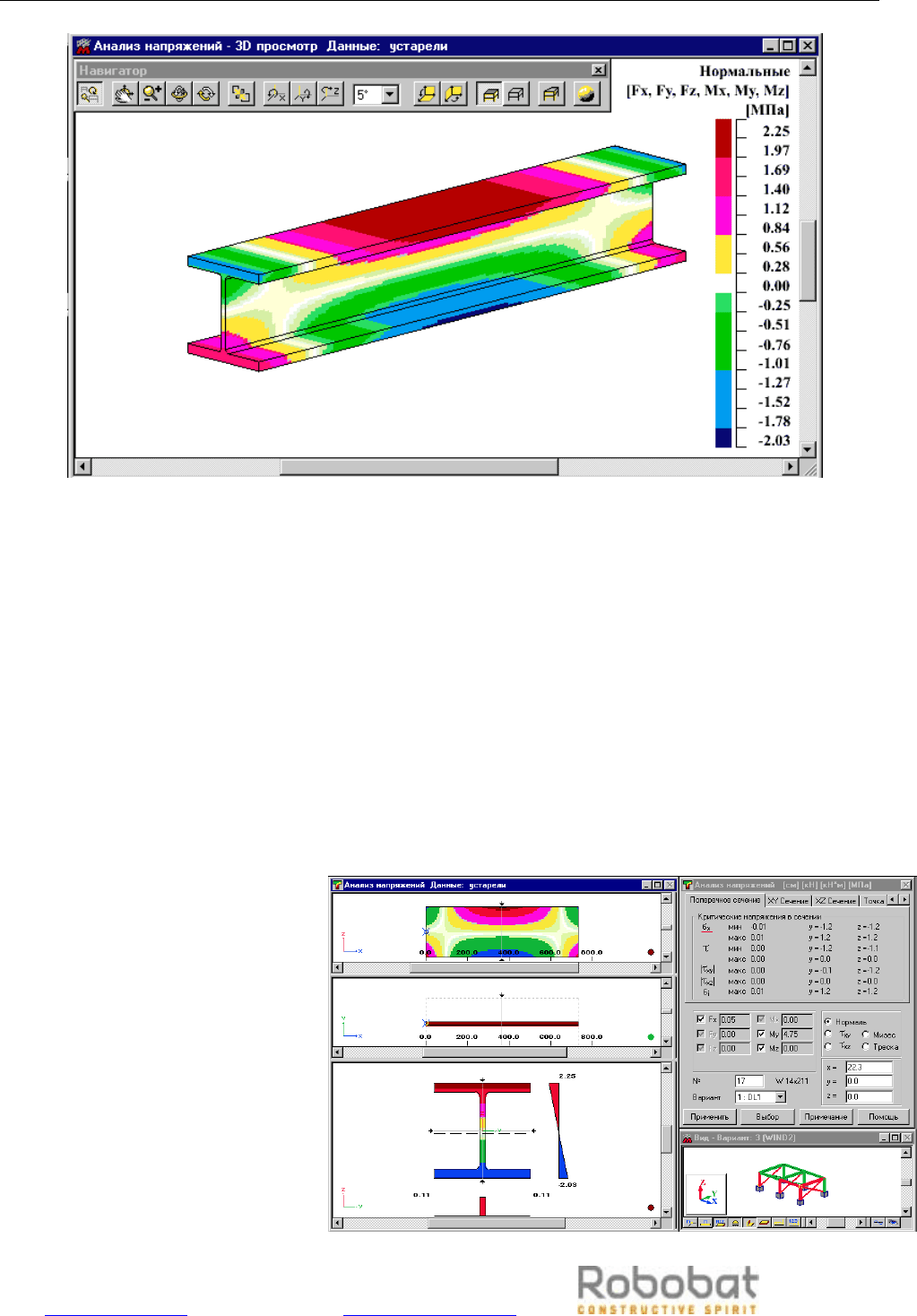

3D Вид – Карты напряжений опция, доступная из меню Результаты/Анализ
напряж
ниях.
ений, позволяет отображать конструкцию вместе с формами сечения и точными
подробными картами напряжений в этих сече
