6.9 СВЯЗЬ (Р750-792)

Эти параметры охва тывают различные формат ы связи поддерживаемые BW500: по-

следовательный принтер, Dolphin Plus, SmartLinx

, и Modbus.

6.9.1 Р750-769 SMARTLINX

СПЕЦИФИЧЕСКИЕ ПАРАМЕТРЫ МОДУЛЯ

Эти параметры специфичны для устанавливаемого модуля SmartLinx

. Смот-

рите документацию модуля для списка и описания специфических требований для параметра.

6.9.2 Р770-Р789 ПАРА МЕТРЫ ЛОКАЛЬНОГО ПОРТА

Эти параметры специфичны для программирования порта связи BW500.

Смотрите раздел Связи для списка и описания этих параметров

Р790 SmartLinx

Статус ошибки

Отображается результат тестового прогона внутри схемы связи. Если какой либо

тест не прошел, связь останавливается, и тест повторяется пока не пройдет без ошибки. После

этого связь восстанавливается.

Р791 SmartLinx

Статус протокола

Р792 SmartLinx

Счётчик ошибок

Отображается количество ошибок.

Р799 Управление связью

Программирующее управление назначается через клавишный пульт или Dolphin Plus

(Р770=1) или через Modbus (Р770=2 или 3).

Ввод:

0=местный

1= Modbus

6.10 ТЕСТИРОВАНИЕ И ДИАГНОСТИКА (Р900-Р951)

Эти параметры используются для целей тестирования и диагностики

Р900 Версия программного обеспечения

Отображается EPROM (Flash ROM) версия программы.

Р901 Тест памяти

Тестируется память. Тест запускается прокруткой параметра или повторяется после

нажатия на кнопку Enter .

Дисплей:

PASS=нормально

FAIL=проконсультироваться у Миллтроникс

Р911 Тест токового выхода

Тестируется выходное значение тока для выбранного выхода, выход с 1 по 3 (Р911-01

по –03)

Индицируется значение от предыдущего измерения. Тестовое значение может быть

введено и отображено с выводом на выход. При возврате в режим Работа, параметр принимает

действительно е значение уровня токов ог о выхода. (

=0)

Используйте клавиши вверх или вниз для прокрутки значения.

Р914 Значение токового входа

Отображается текущее значение тока для выбранного входа, входы с 1 по2 (Р914-01

или –02).

Примечание:

Не применимо если плата токового выхода отсутствует.

Р918 Частота вход а скорости

Отображается частота для входного сигнала скорости в Гц.

Р940 Тестовый сигнал тензодатчика (мВ)

Отображается сырой (не сбалансированный) мВ сигнал на входе выбранного тензо-

датчика, тензодатчики с А по D* (Р940 –01 по –04)

Диапазон 0.00-60.00 мВ.

*в зависимости от числа выбранных тензодатчиков в Р003, не все тензодатчики могут

использоваться.

Р943 Тензодатчиков А/D отношение

Отображается значение А/D отношения для выбранных тензодатчиков. На эти значе-

ния влияет балансировка тензодатчиков (Р295).

Тензодатчики :

-01=А и В

-02=С и D

-03=A и B плюс C и D

-04=A

-05=B

-06=С

-07=D

Р948 Протокол ошибок

Отображается проток ол имевших место последних 25 ошибок или событий сигнали-

зации (Р948-01 по –25). Событие 01 это текущая ошибка.

Дисплей:

0=не было ошибок

#=код ошибки , смотрите Поиск неисправностей.

Р949 Диагностическое тестирование

Разрешается или запрещается диагностическое тестирование для памяти, тензодатчи-

ков и нуля скорости. (

=0)

Ввести:

0=выкл.

1=вкл.

Смотрите Поиск неисправностей.

Р950 Регистр нуля

Регистрируется количество калибровок нуля, которые были выполнены с последнего

общего сброса. (

=0)

Р951 Регистр масштаба

Фиксируется количество калибровок масштаба для выбранного масштаба, с 1 по 4

(Р951-01 по –04), которые были выполнены с последнего общего сброса. (

=0)

Р952 Проектная нагрузка

Отображается значение проектной нагрузки, которая соответствует полной шка-

ле для функций сигнализации и мА токовых выходов. Проектная нагрузка вычисляется, на ба-

зе проектного потока и проектной скорости. (

=0.00)

Р999 Системный сброс

Сбрасываются параметры и сумматоры в их заводские установки. (

=0)

Введите «9» для выполнения сброса.

7. РАБОТА

7.1 ИЗМЕРЕНИЕ НАГРУЗКИ

Для того, чтобы BW500 вычислил поток и затем суммировал поток материа ла, сле-

дующий по конв ейерной ленте, требуется иметь сигнал нагрузки создаваемый от веса ма те-

риала на ленте. Сигнал нагрузки создается ленточными весами. BW500 совместим с весами

имеющими один, два или четыре тензодатчика. Для работы с датчиками нагрузки индуктивно-

го типа (LVDT) нужна согласующая плата.

Смотрите разделы Спецификация и Инсталляция/Тензодатчики для требований и под-

ключения.

7.2 ИЗМЕРЕНИЕ СКОРОСТИ

Для того, чтобы BW500 вычислил поток и затем суммировал поток материа ла, сле-

дующий по конв ейерной ленте, требуется иметь сигнал скорости по которому определяется

скорость ленты. Для оптимальной точности весовой системы, необходим датчик скорости для

приложений с постоянной или меняющейся скоростью конвейерной ленты. Должны быть за-

программированы проектная скорость (Р014) и постоянная скорости (Р015).

В приложениях с постоянной скоростью (без датчика скорости), BW500 может быть

запрограммирован для создания внутреннего сигнала скорости. Это достигается вводом про-

ектной скорости (Р014) и установк ой перемычки на клеммах (17/18). Постоянная скорости

(Р015) по умолчанию под «перемычку». Этот контакт должен быть разорван когда конвейер

остановлен для предупреждения ошибочного суммирования.

Смотрите раздел Спецификация и Инсталляция/Датчик скорости для требований к

датчику скорости и подключению.

7.3 РЕЖИМЫ РАБОТЫ

Работа является обычным или справочным режимом прибора. При этом непрерывно

обрабатывается сигналы нагрузки и тензодатчиков с ленточных весов для выработки внутрен-

них сигналов нагрузки, скорости и потока, которые в свою очередь служат базой для суммиро-

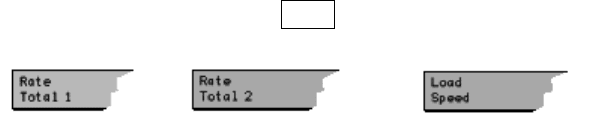

вания, токового выхода, уп равлением реле и передачей данных. Индикация работы програм-

мируется (Р081) для прокрутки потока, суммирования (Р647), нагрузки и скорости; либо в руч-

ную при нажатии клавиши Enter, или автома тически.

Если BW500 запрограммирован для дозирования, индикация дозирования добавляется

в прокрутку. Смотрите дозирование.

Из режима работа есть доступ к режиму программирования и калибровки нуля и мас-

штаба.

Режим программирования позволяет просмотреть и, если есть разрешение доступа

(Р000), редактировать значения параметров. Во время программирования, функции режима

работа активны, т.е.: поток, реле, токовый выход и суммирование.

Если режим программирования находится в покое более, чем десять минут, то он ав-

том атически меняется на режим работа.

Калибровка нуля и масштаба останавливают режим работа во время их исполнения. В

это время прекращается суммирование, и все токовые выходы, за исключением ПИД, сбрасы-

ваются в ноль.

7.4 СГЛАЖИВАНИЕ

Сглаживание (Р80) управляет скоростью, с которой отображаемые показания и

выходные функции откликаются на изменение соответствующих входных функций; нагрузка,

скорость и внутренний сигнал потока. Изменения в отображении потока материала, матери-

альной нагрузки и скорости ленты управляются сглаживанием. Функции реле и сигнализации,

базируемые на входных функциях потока, нагрузки и скорости, действуют по сглаженному

значению.

Сглаживание состоит из фильт ра первого порядка приложенного к сигналу (вво-

димого или выводимого значения), пока изменения в сигнале не превышает +/-10% соответст-

вующего базового значения. Если отклонение сигнала больше, чем +/-10% от соответствующе-

го значения, сигнал мгновенно перейдет к этому новому значению. Это значение бу дет новой

базой.

Для примера:

Конвейер переносит материал с 3т/час. Сглаживающее значение, Р080=3, поддержива-

ет ввод и связанный с ним вывод стабильным при колебаниях около нормальной работы; т.е.

поток изменяется внутри зоны действия от 2,7 до 3,3 т/час. Если пит атель конвейера забьется и

поток упадет до 1,5 т/час, сглаживание будет пропущено и индикация и выход немедленно пе-

рейдут к базовому значению 1,5 т/час. Зона активного сглаживания теперь бу дет установлена

+/-10% от значения 1,5 т/час, или 1,35 до 1,65 т/час. Если закупорка медленно рассосется, т.е.

возрастет поток в пределах 10% зоны активного сглаживания; вводимые и выводимые значе-

ния бу дут непрерывно увеличиваться в сглаженном значении. 10% зона сглаживания будет не-

прерывно переустанавливать новое базовое значение с увеличением потока материала.

Если разрешено токовое сглаживание (Р220) (значение отличное от 0), тогда сглажи-

вание (Р080), поскольку оно относится к функциям ток ового выхода, бу дет пересилено, и дей-

ств ует независимо с указанной для данного ток ового выхода скоростью сглаживания (Р220).

Примечание:

Сглаживание (Р080 или Р220) не применимо к токовому выходу при запрограммиро-

ванной ПИД функции (Р201=4).

7.5 ТОКОВЫЕ ВХОДЫ/ВЫХОДЫ (0/4-20 МА)

7.5.1 ВЫХОД

Стандартный BW500 имеет один изолированный токовый выход. Выход может

быть назначен (Р201) для представления потока, нагрузки или скорости. Выходной диапазон

может быть установлен в 0-20 мА или 4-20 мА (Р200) или 4 мА соответствует пустому или ну-

левому состоянию, когда значение 20 мА соответствует про ектному (номинальному) значе-

нию: потоку (Р011), нагрузке (Р952) или скорости (Р014). Токовый выход может быть ограни-

чен уровнями переполнения от 0 мА минимум до 22 мА максимум (Р212 и Р213 соответствен-

но). Уровни выхода 4 мА и 20 мА могут быть также подстроены (Р214 и Р215 соответственно)

для совпадения с миллиамперметром или внешним мА устройством.

Значение токового выхода может быть проверено на выходе по заданному значению

Р911. Смотрите Описание Параметров/Р911.

Дополнительная карта токов ог о ввода/вывода обеспечивает дополнительные два токо-

вых выхода, программируемых как выход 2 и 3, используя те же параметры как у стандартного

выхода (1). Если запрограммировано ПИД управление, выход 2 назначается для контура 1

ПИД регулирования, а выход 3 назначается для контура 2 ПИД регулирования.

7.5.2 ВХОД

Дополнительная карта токов ог о входа/выхода имеет два токовых входа, про-

граммируемых как вход 1 и 2. Если запрограммировано ПИД регулирование, главным образом,

вход 1 назначается для контура 1 ПИД регулирования , а вход 2 назначается для контура 2

ПИД регулирования.

Входной диапазон может быть установлен на 0-20 мА или 4-20 мА (Р250), и назначена

функция (Р255), например уставка ПИД. Уровни 4 и 20 мА могут подстраиваться (Р261 и

Р262) для соответствия с внешними устройствами.

7.6 ВЫХОД РЕЛЕ

BW500 оснащен пятью однополярными реле, которые могут быть назначены

(Р100) на одну из следующих функций сигнализации:

Поток: реле сигнализирует о высоком/низком материальном потоке

Нагрузка реле сигнализирует о высокой/низкой нагруз ке на ленту

Скоро сть: реле сигнализирует о высокой/низкой скорости ленты

Диагностика: реле сигнализирует о любом условии ошибки когда о нем сообщается.

См. приложение поиск Неисправностей

ПИД:Отклонение от уставок регулирования ПИД*

Дозирование: предуп реждение

Дозирование: уставка

*предлагается только если система ПИД (Р400) разрешена.

Для потока, нагрузки и скорости функции сигнализации, необходимы верхние и ниж-

ние уставки (Р101 и Р102 соответственно) и должны быть введены в оцениваемых единицах.

Верхняя уставка сигнализации действует как уставка сигнализации отклонения для реле за-

программированных для уставок отклонения ПИД.

Действие вкл./выкл. для верхнего и нижнего порогов буферизируется сглаживанием

(Р080) и программируемой мертвой зоной (Р117), для предотвращения дребезга реле вследст-

вие флуктуаций. Реле нормально запитано; удерживая нормально открытые контакты в замк-

нутом положении (может быть запрограммировано для обратного действия, Р118). В ситуации

сигнализации, с реле снимается питание и контакты реле размык аются. В состоянии сигнали-

зации реле остается до устранения условия его вызвавшего.

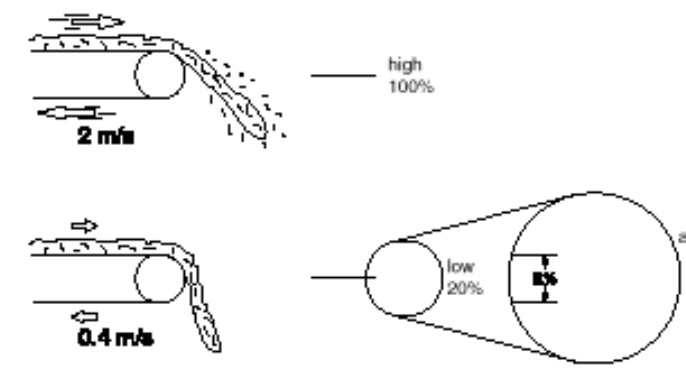

Пример:

Р014=2 м/с, проектная скорость

Р100=3, скорость ленты

Р101=100% (2 м/с)

Р102=20%(0,4 м/с)

Р117=2%(0,04 м/с)

Сигнализация включена при снятом питании на реле.

7.7 СУММИРОВАНИЕ

Функция суммирования основывается на внутреннем сигнале потока (масса за

единицу времени) пропорционального скорости ленты и нагрузке на ленточные весы. На нее

не действует сглаживание (Р080). Сигнал потока преобразуется несколько раз в секунду для

точного подсчета массы переносимого материала. Счетчик содержащийся в мастер сумматоре

используется для увеличения внутренние сумматоры и производит импульсный сигнал для

удаленных сумматоров.

BW500 выполняет несколько отдельных функций суммирования:

Внутренние сумматоры:

Местную индикацию (су мма тор 1 и 2)

Поверочный сумматор (сумматор 3)

Су мматор материа льной проверки (сумматор 4)

Су мма дозирования (сумма тор 5)

Внешние сумматоры

Выходы суммирования (удаленные сумматоры 1 и 2)

Для исключения суммирования материала с потоком ниже нижнего порога по потоку,

отсечка (Р619) устанавливается в процентах от проектной нагрузки.

Ниже этого предела суммирование останавливается. Когда поток поднимется выше

отсечки, суммирование возобновится.

Разрешение сумматора или значение счетчика устанавливается соответствующими

параметрами разрешения внутреннего (Р631) и внешнего

(Р638) сумматора *.

Если выбранное разрешение приводит к частому срабатыванию, выше допустимого

для счетчика, автома тически введется следующее возможное разрешение.

Например: внутренний су мматор 1

Дано: Р005=1 (т/час)

Р631=5

Тогда: су мма тор будет увеличиваться с шаг ом 10 метрических тонн.

Внешний су мма тор 1

Дано Р005=1(т/час)

Р638=5

Тогда: замыкание контактов происходит однажды на каждые зарегистрирован-

ные 10 метрических тонн.

Для удаленных сумматоров, длительность замыкания контактов(Р643) авто матически

вычисляется при вводе проектного потока (Р011) и параметров удаленного сумматора (Р638),

так что длительность замыкания контактов позволит реле успеть отследить сумму при150%

проектной производительности. Значение может быть изменено, чтобы отвеча ть требованиям

по замыканию контактов, как в случаях с программируемыми логическими контроллерами.

Если выбранная длительность неприемлема, автоматически введется следующая приемлемая.

Сумматоры сбрасыв аются через мастер сброс (Р999), сброс сумматора (Р648) или че-

рез клавиатуру.

Мастер сброс: сброс всех сумматоров включен в функцию мастер сброса

Сброс сумматора сброс сумматора может использоваться для сброса внутренних

сумматоров 1 или 2, или сумматора 2 независимо. Сброс внутренних сумматоров 1 или 2 при-

водит к сбросу внут ренних регистров для внешних сумматоров 1 или 2.

Клавиатура: нажатие клавиш в режиме работа сбрасывает внутренний

сумматор 1.

Количество отображаемых на дисплее сумматоров ( один или два ) определяется зна-

чением параметра Р647.
