1.1.58 Заземление шкафа производить с помощью медного провода сечением 2–3 мм
2
,
используя клемму заземления , расположенную на днище шкафа. Заземляющий провод
должен быть присоединен к общему заземляющему контуру согласно требованиям ПУЭ.
1.1.59 По окончании монтажа должны быть проверены средства электрической
защиты: величина сопротивления изоляции, которая должна быть не менее 20 МОм, и
сопротивление заземляющего устройства, которое должно быть не более 4 Ом.
1.1.60 Произвести подключение внешних трубопроводов к сигнализатору.
2.3.9.1 Газозаборный зонд герметично соединить импульсной линией со штуцером
"ВХОД". Расположение соединительной трубки должно быть выполнено с уклоном в сторону
сигнализатора для исключения застоя конденсата.
2.3.9.2 К штуцеру "Сброс" подсоединить силиконовую трубку 6/4. Ответный конец
трубки разместить за пределами помещения, где отсутствуют дымовые газы, и защитить от
попадания влаги, пыли и продуктов сгорания.
2.3.9.3 Подсоединить трубку 6/4 к штуцеру "Сброс конденсата" для отвода
выделившийся в процессе работы влаги в специальный резервуар.
2.4 Подготовка к использованию
1.1.61 Перед включением сигнализатора необходимо проверить правильность
включения внешних электрических соединений, наличие пломб и их сохранность, отсутствие
механических повреждений, правильность заземления.
1.1.62 Подать питание на сигнализатор (включить автомат поз. 5, приложение Б).
Включить выключателем "СЕТЬ" питание сигнализатора, при этом должен загореться световой
индикатор выключателя "СЕТЬ" и на дисплее появится сообщение "подготовка параметров" –
режим инициализации микроконтроллеров сигнализатора.
1.1.63 Выдержать сигнализатор во включенном состоянии не менее 120 мин.
Сигнализатор готов к работе.
2.5 Работа сигнализатора
1.1.64 В целях увеличения срока службы чувствительных элементов в сигнализаторе
при выпуске из производства устанавливается повторно-периодический режим измерения,
чередующийся паузами (режим "ПРОДУВКА"), в которых измерительные преобразователи
продуваются атмосферным воздухом. Также в режиме "ПРОДУВКА" автоматически
производится корректировка "нулевых" показаний и сброс конденсата (режим "СЛИВ").
Измерение включает в себя два этапа.
Первый – режим "ПРОКАЧКА", в течение которого анализируемые отходящие газы
подаются на датчики, но текущие значения концентрации не показываются на дисплее и не
происходит изменений в токовых и позиционных выходах. Этот режим необходим из-за
конечного значения времени реакции чувствительных элементов.

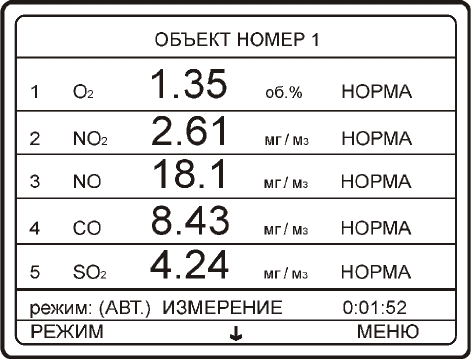

Второй – собственно режим "ИЗМЕРЕНИЕ", в течение которого происходит измерение
компонентов отходящих газов. По окончании режима "ИЗМЕРЕНИЕ" запоминаются текущие
показания измеряемых величин, пороговых значений и токовых выходов.
Заводская настройка периода измерений равна 1 ч. Величина изменяемая.
Заводская настройка времени режима "ПРОДУВКА" равна 56 мин. Величина
изменяемая.
Заводская настройка времени режима "ПРОКАЧКА" равна 3 мин. Величина
постоянная.
Заводская настройка времени режима "ИЗМЕРЕНИЕ" равна 1 мин. Величина
постоянная.
Заводская настройка времени режима "СЛИВ" равна 10 сек. Величина постоянная.
В сигнализаторе предусмотрены принудительные режимы единичного и непрерывного
измерения.
