2БП.029.007РЭ

Осмотрите направляющую фторопластовую втулку 3. При наличии задиров на

внутренней поверхности втулку замените. При установке втулку сожмите внутрь, заведи-

те сверху и осадите вниз до упора. При правильной установке отсутствует возможность ее

смещения от руки в осевом направлении, в то же время фторопластовое сопло может быть

введено в отверстие втулки без затирания.

9.6.15 Если ремонт производится в плановом порядке (через 20 лет), а также после

выработки ресурса по коммутационной или механической стойкости, подвижный контакт,

состоящий из поз. 1, 2, 3, 4, 5, 6, и 16 (см. рисунок 24) заменяется в обязательном порядке.

9.6.16 Осмотрите направляющую фторопластовую втулку клапана 12. При наличии

задиров на внутренней поверхности втулку замените.

9.6.17 Перед сборкой подвижного и неподвижного контактов тщательно протрите

салфеткой, смоченной спиртом, контактные поверхности.

9.6.18 Если ремонт производится через 10 и более лет, все уплотнения должны

быть заменены на новые (рисунок 25). Уплотнения протрите этиловым спиртом. Их очи-

стка другими растворителями не допускается.

При сборке уплотняемые поверхности и уплотнения, работающие в элегазе, долж-

ны быть смазаны тонким слоем смазки MOLYKOTE 33 Medium. Для предотвращения по-

падания влаги в стыки фланцевых соединений торцевые поверхности фланцев снаружи, за

уплотнительными канавками, также должны быть смазаны смазкой MOLYKOTE 33 Me-

dium. В то же время не допускайте попадания смазки на торцевые поверхности фланцев с

внутренней стороны от уплотнительных канавок. Резиновые уплотнения, не работающие

в среде элегаза (уплотнения кожухов подогрева баков, блоков трансформаторов тока и пе-

редаточного устройства), смажьте перед установкой тонким слоем смазки ЦИАТИМ-221.

9.6.19 Сборку и установку блоков подвижного и неподвижного контактов в дуго-

гасительные устройства производите в следующей последовательности:

а) подготовьте для установки новый подвижный контакт в комплекте с кольце-

вым уплотнением и фторопластовой полосой и пружинными скользящими контактами.

Уплотнительное кольцо, не смазывая, установите в поршневую канавку;

б) установите в канавки корпуса подвижного контакта пружинные скользящие

контакты;

в) установите на резиновый или картонный лист подвижный контакт фторопла-

стовым соплом вниз;

г) установите на контакт специальную втулку 8БП.213.437 из ремонтного ком-

плекта ЗИП до соприкосновения ее внутреннего конуса с первым пружинным контактом

(рисунок 26, схема I);

д) для обеспечения необходимого наклона витков первого пружинного контакта,

прижимая втулку в осевом направлении, поворачивайте ее по часовой стрелке до появле-

ния свободного хода вниз (см. схему I рисунка 26);

е) сместите втулку вниз до соприкосновения с витками второго пружинного кон-

такта.

Аналогичным образом обеспечьте наклон витков, но уже в противоположную сто-

рону, вращая втулку против часовой стрелки (см. схему II рисунка 26). При появлении

свободного хода сместите втулку дальше вниз, как указано на схеме III рисунка 26;

ж) установив фторопластовое кольцо (полосу) в поршневую канавку подвижного

контакта и удерживая его пальцами, введите подвижный контакт внутрь гильзы с упором

втулки на скругленный торец блока подвижного контакта (см. схему IV рисунка 26), после

чего втулку снимите;

з) соберите блоки контакта подвижного и неподвижного, соединив собранные

контакты с конусными изоляторами согласно рисункам 23 и 24, протрите чистой салфет-

кой, смоченной спиртом;

и) с помощью приспособления 5БП.487.937 установите блок неподвижного кон-

такта в резервуар и предварительно закрепите его на четыре гайки (без пружинных шайб),

2БП.029.007РЭ

расположив их крестообразно. Установите шток 5БП.235.086 из ремонтного комплекта

ЗИП на неподвижный дугогасительный контакт. На торец резервуара, противоположный

контакту, установите фланец 8БП.184.963 из ремонтного комплекта ЗИП (см. рисунок 27)

и совмещая надетую на шток втулку 8БП.219.303 с отверстием фланца при помощи четы-

рех гаек отцентрируйте блок контакта, после чего (не снимая приспособления для цен-

тровки) равномерно крест-накрест затяните остальные гайки с установкой плоских и

пружинных шайб. После этого четыре гайки выверните, установите под них плоские и

пружинные шайбы и затяните. Все гайки затягивать с моментом затяжки 3 Н⋅м. Снимите

приспособление для центровки;

к) с помощью приспособления 5БП.487.937 установите блок подвижного контак-

та в резервуар, предварительно закрепите на 4 гайки без пружинных шайб. Используя

приспособление для центровки подвижного контакта с трубой 7БП.179.392 (см. рисунок

28), отцентрируйте и закрепите блок по аналогии с предыдущим пунктом, используя для

этого втулку 8БП.219.303-01. Снимите приспособление. Проверьте усилие вытягивания

подвижного контакта из включенного положения. Оно должно быть не более 700 Н (70

кгс);

л) при помощи приспособления 5БП.487.935 проверьте центровку розеточных

контактов в патрубках резервуара (см. рисунок 29). Допустимое отклонение штока при-

способления от центральной оси патрубка составляет ± 2 мм. Если центровка нарушена,

ослабьте болты крепления контактов к изоляторам, отцентруйте их и затяните болты;

м) установите на резервуар со стороны неподвижного контакта фланец с предо-

хранительной мембраной. Патрубки резервуара укройте пленкой и закрепите ее;

н) установите клапан заправки элегазом на корпус механизма, обработав узлы

уплотнений, как указано в 9.5.18;

о) соберите механизм полюса. При помощи специальной отвертки 5БП.484.092

установите изоляционную тягу. Соедините рычаг механизма с изоляционной тягой по-

средством установки оси. Ось слегка смажьте смазкой MOLYKOTE 33 Medium и засто-

порьте планкой. При сборке механизма места уплотнений и уплотнения должны быть

обработаны, как указано в 9.5.18.

Если ремонт производится через 20 лет и более, подшипники замените на новые,

предварительно удалив консервационную смазку и нанеся на рабочие поверхности тон-

кий слой смазки MOLYKOTE 33 Medium.

9.6.20 Установите на прежние места подготовленные для монтажа вводы с блока-

ми трансформаторов тока. Схема строповки показана на рисунке 15. Уплотняемые по-

верхности и уплотнительные кольца перед установкой обработайте, как указано в 9.5.18.

9.6.21 Снимите фланец с предохранительной мембраной с торца резервуара и ус-

тановите на место кожух с адсорбентом, помещенным в тканевые мешки. Подготовка ад-

сорбента должна быть проведена заранее в соответствии с приложением К. После

установки фланца с креплением на все шпильки, как можно быстрее начните вакуумиро-

вание. Время контакта адсорбента с атмосферным воздухом от момента его извлечения из

специального герметичного сосуда до начала вакуумирования не должно превышать 20

мин. Вакуумирование проводите, руководствуясь указаниями инструкции по эксплуата-

ции газотехнологической установки, до давления от 35 до 40 Па, после чего еще в течение

одного часа. После окончания вакуумирования произведите заполнение полюса элегазом

до транспортного давления 0,15 МПа

абс.

. Подготовка оборудования, системы заполнения

элегазом, последовательность операций должны соответствовать указаниям раздела 8.

9.6.22 Монтаж, регулирование, настройку и подготовку к работе производите со-

гласно указаниям разделов 8 и 9.4. По результатам наладочных испытаний должен быть

составлен протокол, который необходимо сохранять в течение всего срока службы вы-

ключателя.

2БП.029.007РЭ

10 ТРАСПОРТИРОВАНИЕ И ХРАНЕНИЕ

10.1 Выключатель транспортируется заполненным элегазом до транспортного дав-

ления от 0,13 до 0,15 МПа

абс.

(от 1,3 до 1,5 кгс/см

10.2 Условия транспортирования выключателя - "Ж" ГОСТ 23216-78, в том числе в

части воздействия климатических факторов - по группе условий хранения 8 ГОСТ 15150-

69.

10.3 При транспортировании выключателя автомобильным транспортом скорость

движения должна соответствовать категории дороги и состоянию дорожного покрытия.

Рекомендуемая максимальная скорость на дорогах с асфальтовым покрытием 70 км/час,

на дорогах без асфальтового покрытия - 40 км/ч. При этом каждое грузовое место должно

быть соответствующим образом закреплено, чтобы исключить его перемещение в любую

сторону.

10.4 При транспортировании и разгрузке выключателя должны соблюдаться тре-

бования, содержащиеся в маркировке тары. Строповку производите в соответствии со

схемами, приведенными на рисунках 13 и 14.

10.5 Условия хранения выключателя - по группе условий хранения 5 ГОСТ 15150-

69, условия хранения запасных частей - по группе условий хранения 2 ГОСТ 15150-69,

при этом допустимые сроки сохраняемости в упаковке и консервации поставщика для вы-

ключателя 2 года, для запасных частей 3 года. Сроки транспортирования входят в общий

срок сохраняемости изделий.

10.6 Навесы для хранения упакованных выключателей должны иметь фундамент

выше уровня земли для предотвращения попадания воды в ящики.

В исключительных случаях допускается хранение упакованных выключателей на откры-

том воздухе на срок не более трех месяцев. При этом ящики должны устанавливаться на

брусья.

10.7 Запасные части должны храниться в первоначальных упаковках в закрытом

помещении с естественной вентиляцией при температуре воздуха не ниже плюс 5

С. Рас-

паковка выключателя должна производиться непосредственно перед монтажом.

2БП.029.007РЭ

ПРИЛОЖЕНИЕ А

(справочное)

ПЕРЕЧЕНЬ ОДИНОЧНОГО КОМПЛЕКТА ЗАПАСНЫХ

ЧАСТЕЙ И ПРИНАДЛЕЖНОСТЕЙ

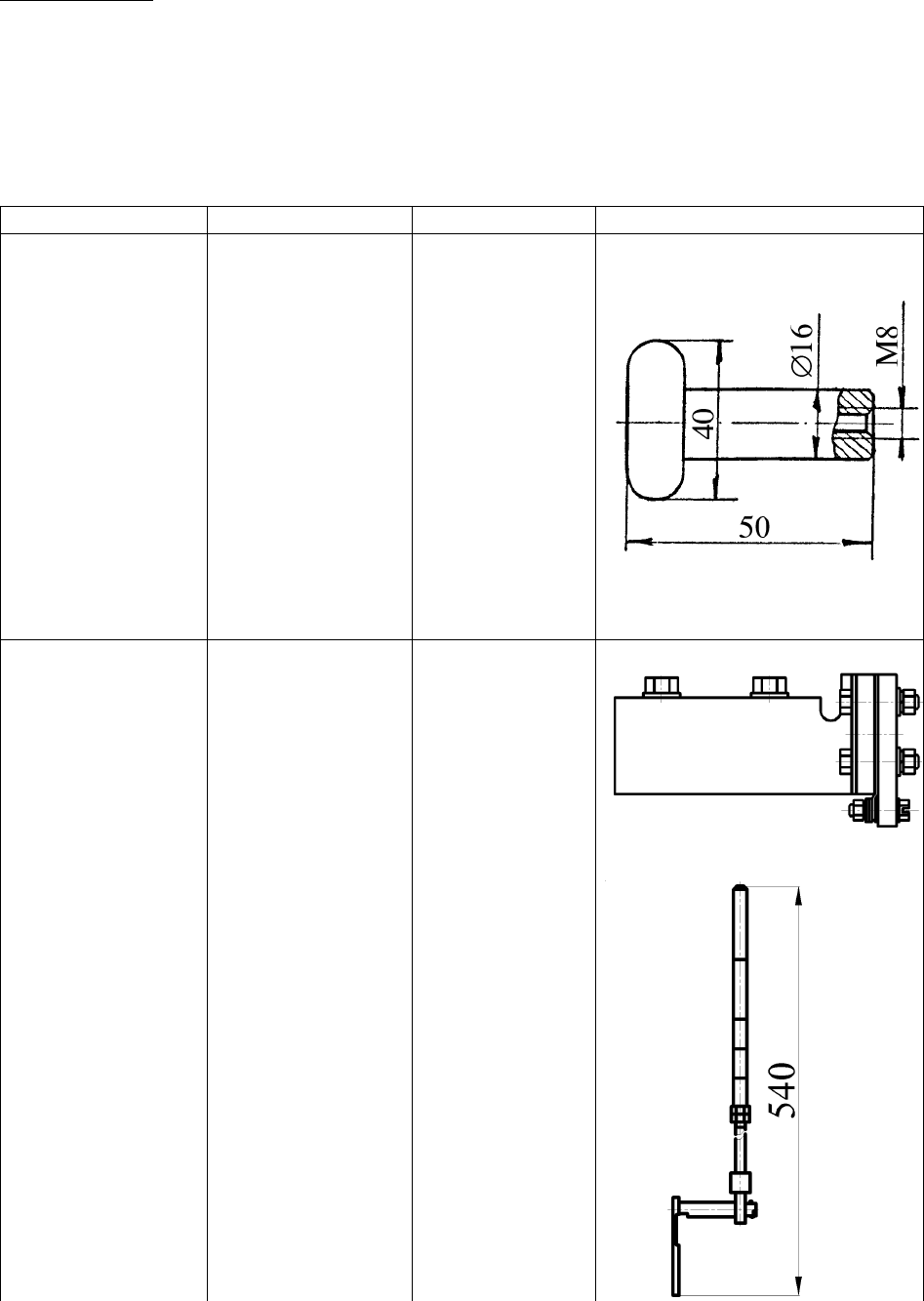

Таблица А.1

Наименование Обозначение Назначение Рисунок

1 Приспособление

5БП.487.863 Для фиксации

привода во

включенном

положении

2 Приспособление

5БП.487.942 Для измерения

времени дви-

жения подвиж-

ных контактов

3 Приспособление

5БП.487.943

2БП.029.007РЭ

Продолжение таблицы А.1

Наименование Обозначение Назначение Рисунок

4 Ручка 5СЯ.253.035 Для статического

включения и от-

ключения выклю-

чателя приводом

(см. руководство

по эксплуатации

привода)

248

198

5 Пластина 7БП.260.739 Для измерения

эрозионного из-

носа контактов

(см. рисунок 20,

позиция 5)

6 Ключ 5БП.484.095 Для открывания

дверей шкафа

привода и шкафа

вторичных соеди-

нений

103

O10

9 Ключ 8БП.484.110

Для спецболтов

в дугогаситель-

ных устройствах

и отключающем

механизме.

2БП.029.007РЭ

Продолжение таблицы А.1

Наименование Обозначение Назначение Рисунок

10 Болт 8БП.925.510 Для снятия натяга

отключающей пру-

жины

11 Гайка 8БП.946.857 Для снятия натяга

отключающей пру-

жины

M20

12 Планка 8СЯ.152.059 Для замера запада-

ния собачек вклю-

чающего и

отключающего

устройств привода

s2,5*

13 Кольцо

уплотнительное

OR2401180 Уплотнение кла-

пана автономной

герметизации

14 Элегаз в

баллоне

ТУ-6-02-1249-

Для заполнения

полюсов

Примечание - Проверку комплектности ЗИП получаемых выключателей производите по

ведомости ЗИП – 2БП.029.007 ЗИ

2БП.029.007РЭ

ПРИЛОЖЕНИЕ Б

(справочное)

ПЕРЕЧЕНЬ ГРУППОВОГО И РЕМОНТНОГО КОМПЛЕКТОВ

ПРИНАДЛЕЖНОСТЕЙ И ЗАПАСНЫХ ЧАСТЕЙ

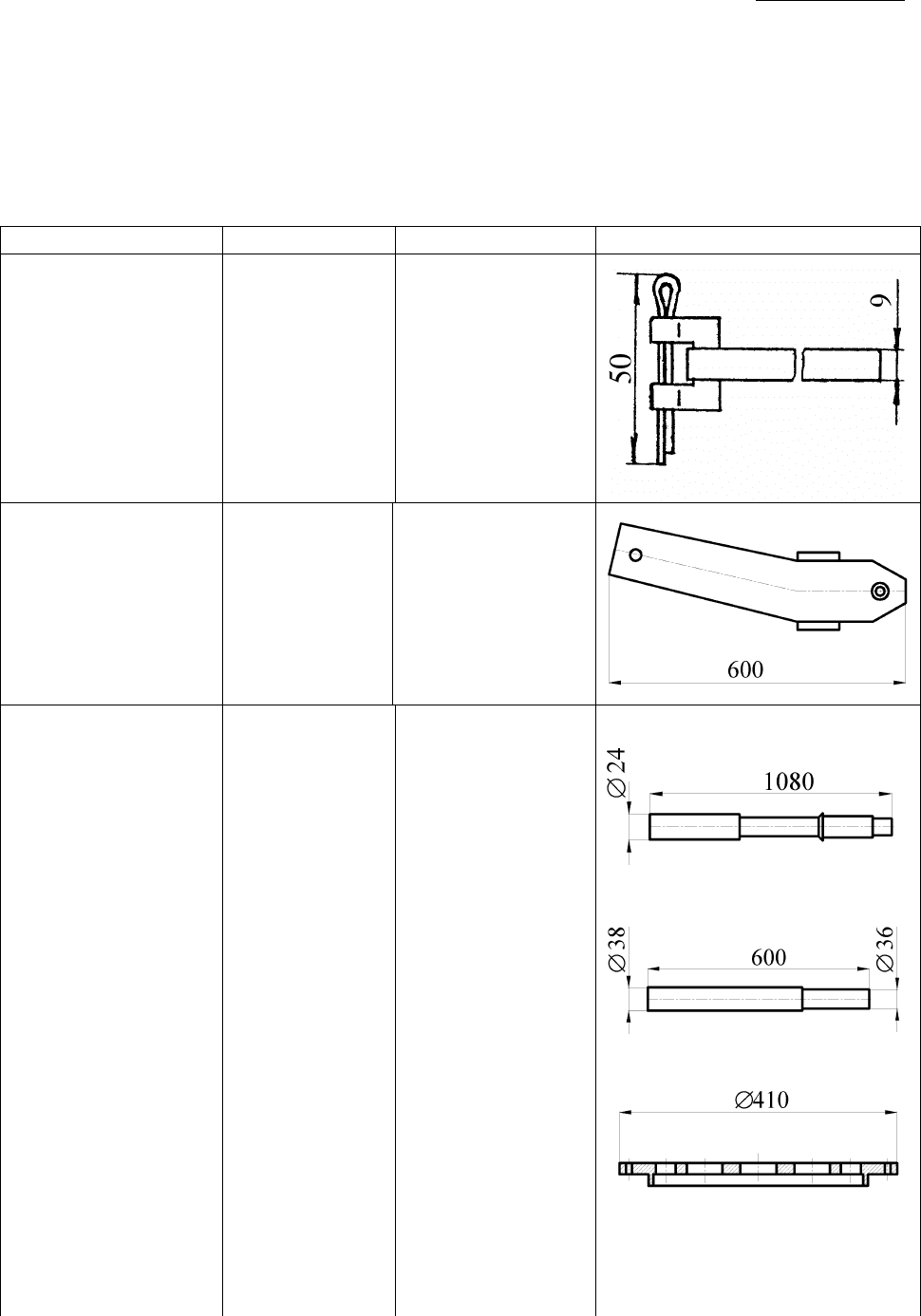

Таблица Б.1

Наименование Обозначение Назначение Рисунок

1 Хомутик 5БП.145.014 Для крепления

шлангов

2 Рычаг 5БП.231.690 Для поворота вала

механизма полюса

3 Шток

4 Труба

5 Фланец

5БП.235.086

7БП.170.392

8БП.184.963

Для центровки

подвижного и не-

подвижного кон-

тактов

2БП.029.007РЭ

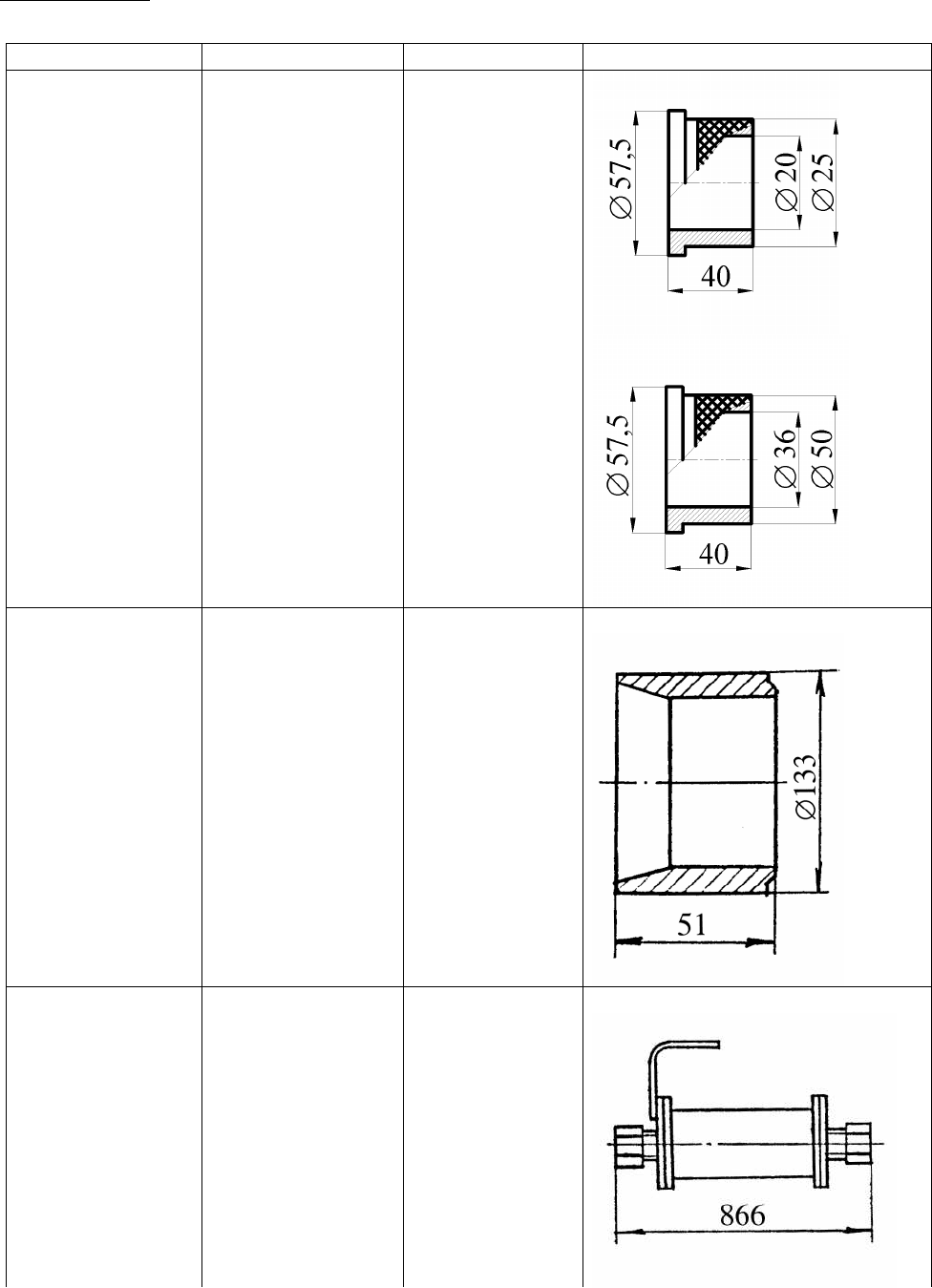

Продолжение таблицы Б.1

Наименование Обозначение Назначение Рисунок

6 Втулка

7 Втулка

8БП.219.303

8БП.219.303-01

8 Втулка

8БП.213.437 Для установки

подвижного

контакта

9 Фильтр 5БП.433.220 Для осушки

элегаза

2БП.029.007РЭ

Продолжение таблицы Б.1

Наименование Обозначение Назначение Рисунок

10 Ниппель 5БП.454.112 Для подсоедине-

ния шлангов к

фильтру

11 Ниппель

(с втулкой – жик-

лером)

5БП.454.113 Для подсоедине-

ния шланга к кор-

пусу механизма

12 Отвертка

5БП.484.092 Для установки тя-

ги.

13 Приспособле-

ние

5БП.487.935

Для центровки ро-

зеточных контак-

тов

96,7

∅

200

14 Приспособле-

ние

5БП.487.937 Для снятия под-

вижного и непод-

вижного

контактов

2БП.029.007РЭ

Продолжение таблицы Б.1

Наименование Обозначение Назначение Рисунок

15 Блок дрос-

сельный (на пе-

риод

транспортирова-

ния манометр

МП2 снят)

6БП.272.104 Для газотехноло-

гических работ

16 Стержень 8БП.187.731 Для проверки на-

личия элегаза в

полюсах

17 Ось 8БП.207.198 Для установки

осей тяг переда-

точного механиз-

ма

18 Колпачок 8БП.307.651 Для газотехноло-

гических работ

19 Заглушка 8БП.323.939 Для защиты шлан-

гов от увлажнения

на период транс-

портирования и

хранения

Руководство по эксплуатации - ВЭБ-110 (новый 2009)

Подождите немного. Документ загружается.
