06.03 Создание программы ShopTurn

4.2 Основы

SINUMERIK 840D/840Di/810D Управление/программирование ShopTurn (BAT) - выпуск 06.03 4-121

т.е. до тех пор, пока не будет выбрана другая плоскость.

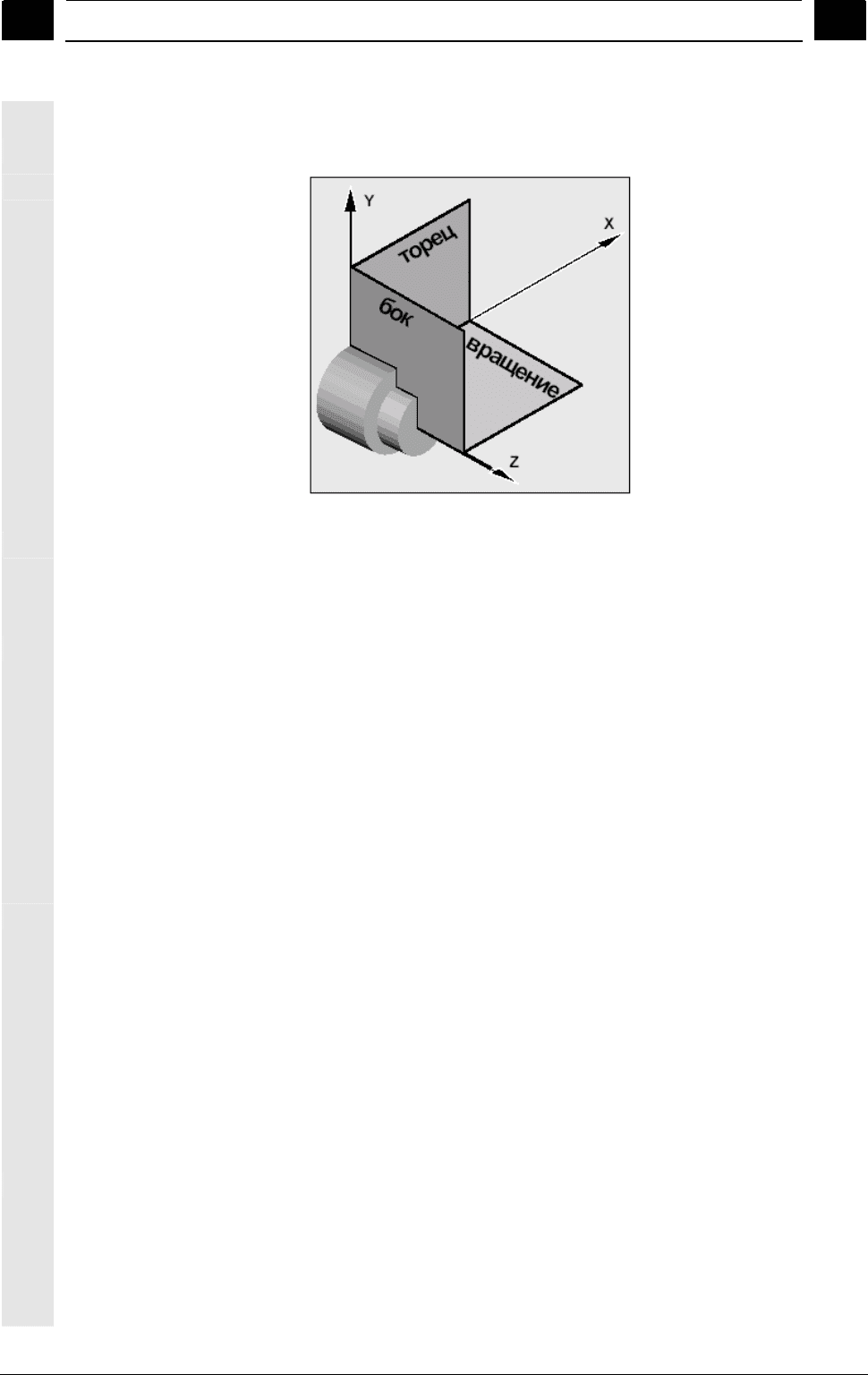

Плоскости обработки определены следующим образом:

Плоскости обработки

Поверхность вращения

Плоскость обработки "поверхность вращения" соответствует

плоскости Z/X (G18).

Торец/торец C

Плоскость обработки "торец/торец С) соответствует плоскости

X/Y (G17).

Но у станков без оси Y инструменты могут двигаться только в

плоскости Z/X. Поэтому ShopTurn автоматически трансформирует

введенные координаты X/Y в движение оси X и C.

Обработку торцовых поверхностей с помощью оси С можно

использовать при сверлении и фрезеровании, к примеру, если

необходимо фрезеровать карман на

торцовой поверхности. При

этом можно выбирать соответственно между передней и задней

торцовой поверхностью.

Боковая

поверхность/боковая

поверхность C

Плоскость обработки "боковая поверхность/боковая поверхность

С" соответствует плоскости Y/Z (G19). Но у станков без оси Y

инструменты могут двигаться только в плоскости Z/X. Поэтому

ShopTurn автоматически трансформирует введенные координаты

Y/Z в движение оси C и Z.

Обработку боковых поверхностей с помощью оси С можно

использовать при сверлении и фрезеровании, к примеру, если

необходимо фрезеровать паз с постоянной глубиной на боковой

поверхности. При этом можно выбирать соответственно между

внутренней и внешней поверхностью.

Торец Y

Плоскость обработки "торец Y" соответствует плоскости X/Y

(G17).

Обработку торцовых поверхностей с помощью оси Y можно

использовать при сверлении и фрезеровании, к примеру, если

необходимо фрезеровать карман на торцовой поверхности. При

этом можно выбирать соответственно между передней и задней

Создание программы ShopTurn 06.03

4.2 Основы

4-122 SINUMERIK 840D/840Di/810D Управление/программирование ShopTurn (BAT) - выпуск 06.03

торцовой поверхностью.

Боковая поверхность Y

Плоскость обработки "боковая поверхность Y" соответствует

плоскости Y/Z (G19).

Обработку боковых поверхностей с помощью оси Y можно

использовать при сверлении и фрезеровании, к примеру, если

необходимо фрезеровать карман с ровным дном на боковой

поверхности или создать отверстия, направленные не в центр.

При этом можно выбирать соответственно между внутренней и

внешней поверхностью.

4.2.2 Подвод/отвод к циклу обработки

Подвод/отвод к циклу обработки осуществляется, если не

определен специальный цикл подвода/отвода (см. главу

"Программирование цикла подвода/отвода"), всегда по одному

образцу. Если станок имеет заднюю бабку, то она может

дополнительно учитываться при перемещении.

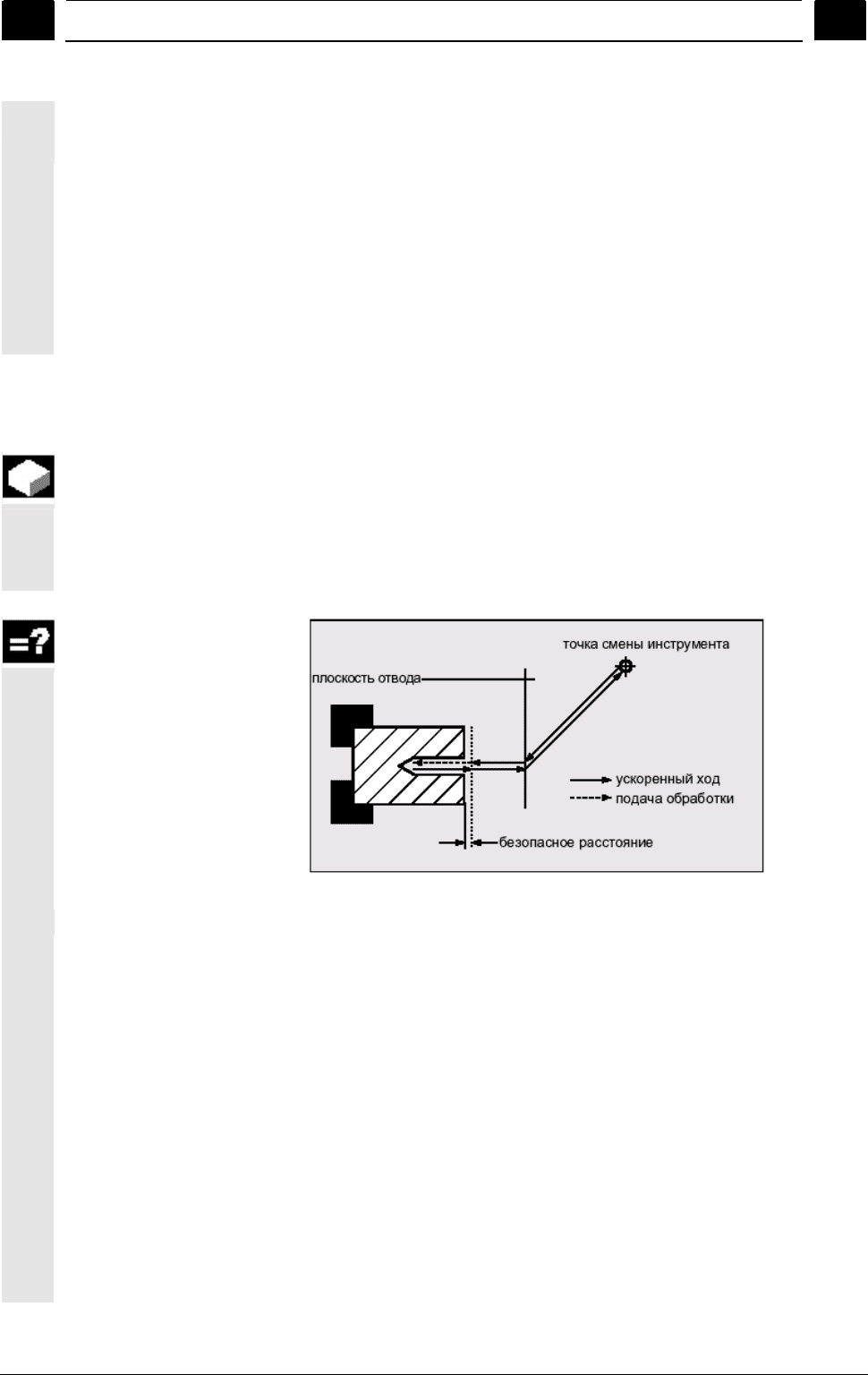

Подвод и отвод к циклу обработки

• Инструмент движется ускоренным ходом от точки смены

инструмента по кратчайшему пути на плоскость отвода,

которая проходит параллельно плоскости обработки.

• После этого инструмент движется ускоренным ходом на

безопасное расстояние.

• После этого осуществляется обработка детали с

запрограммированной подачей обработки.

• После обработки инструмент отводится вертикально

ускоренным ходом на безопасное

расстояние.

• После этого инструмент движется дальше вертикально

ускоренным ходом на плоскость отвода.

• Оттуда инструмент движется ускоренным ходом по

кратчайшему пути к точке смены инструмента.

Если между двумя обработками смена инструмента не нужна,

то инструмент с плоскости отвода движется к следующему

06.03 Создание программы ShopTurn

4.2 Основы

SINUMERIK 840D/840Di/810D Управление/программирование ShopTurn (BAT) - выпуск 06.03 4-123

циклу обработки.

Шпиндель (главный, инструментальный или встречный

шпиндель) начинает вращаться непосредственно после смены

инструмента.

Точка смены инструмента, плоскость отвода и безопасное

расстояние определяются в заголовке программы (см. главу

"Создание новой программы").

Наличие задней бабки

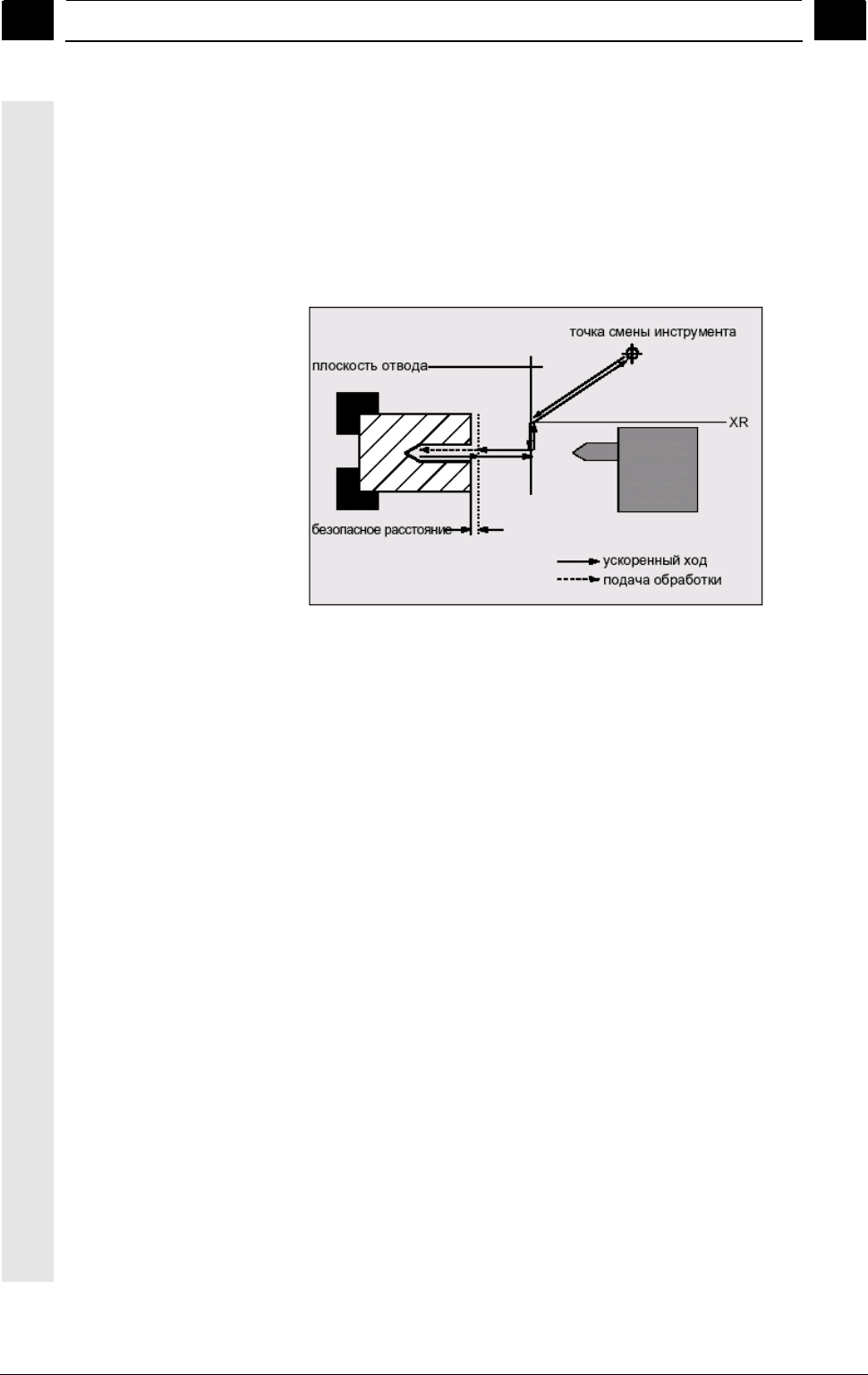

Подвод/отвод с учетом задней бабки

• Инструмент движется ускоренным ходом от точки смены

инструмента по кратчайшему пути на безопасную плоскость

XR задней бабки.

• После этого инструмент подается ускоренным ходом на

плоскости отвода в направлении Х.

• После этого инструмент движется ускоренным ходом на

безопасное расстояние.

• После этого осуществляется обработка детали с

запрограммированной подачей обработки

• После обработки инструмент отводится вертикально

ускоренным ходом на безопасное расстояние.

• После этого инструмент движется дальше вертикально

ускоренным ходом на плоскость отвода.

• Здесь инструмент движется в направлении Х на безопасную

плоскость XR задней бабки.

• Оттуда инструмент движется ускоренным ходом по

кратчайшему пути к точке смены инструмента.

Если между

двумя обработками смена инструмента не нужна,

то инструмент с плоскости отвода движется к следующему

циклу обработки.

Точка смены инструмента, плоскость отвода, безопасное

расстояние и защищенная область для задней бабки

определяются в заголовке программы (см. главу "Создание новой

программы ").

Создание программы ShopTurn 06.03

4.2 Основы

4-124 SINUMERIK 840D/840Di/810D Управление/программирование ShopTurn (BAT) - выпуск 06.03

4.2.3 Абсолютный и инкрементальный размер

При создании программы ShopTurn можно вводить позиции в

абсолютном или инкрементальном размере, в зависимости от

измерений на чертеже детали.

Возможно и смешанное использование абсолютного и

инкрементального размеров, т.е. одна координата в абсолютном

размере, другая – в инкрементальном размере.

Для поперечной оси (здесь ось X) в машинных данных

определено, программируется ли диаметр или радиус в

абсолютном или инкрементальном размере.

Следовать указания изготовителя станка.

Абсолютный размер

(ABS)

При абсолютном размере все данные позиций относятся к

нулевой точке активной системы координат.

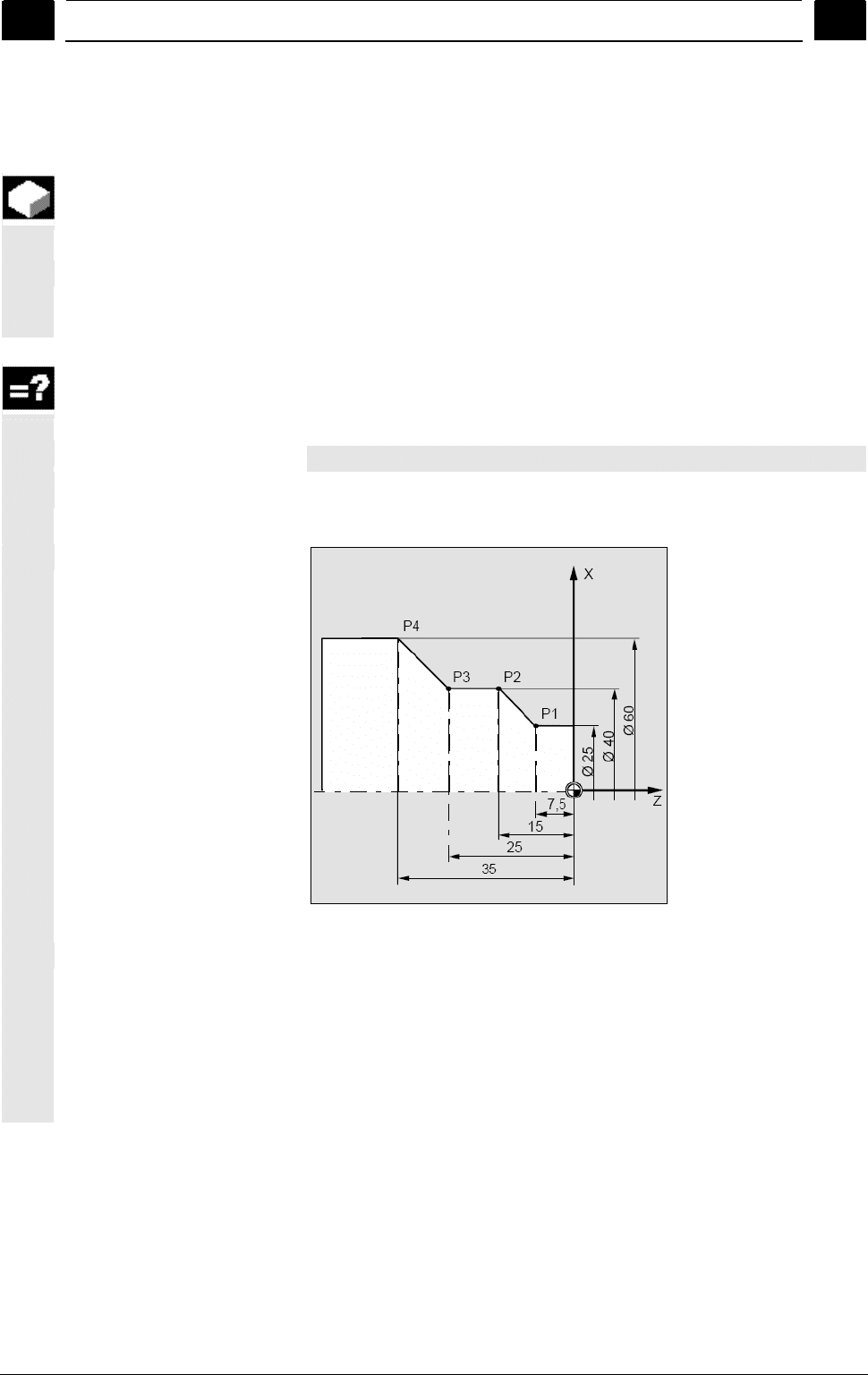

Абсолютный размер

Данные позиций для точек P1 до P4 в абсолютном размере

относительно нулевой точки:

P1: X25 Z-7.5

P2: X40 Z-15

P3: X40 Z-25

P4: X60 Z-35

06.03 Создание программы ShopTurn

4.2 Основы

SINUMERIK 840D/840Di/810D Управление/программирование ShopTurn (BAT) - выпуск 06.03 4-125

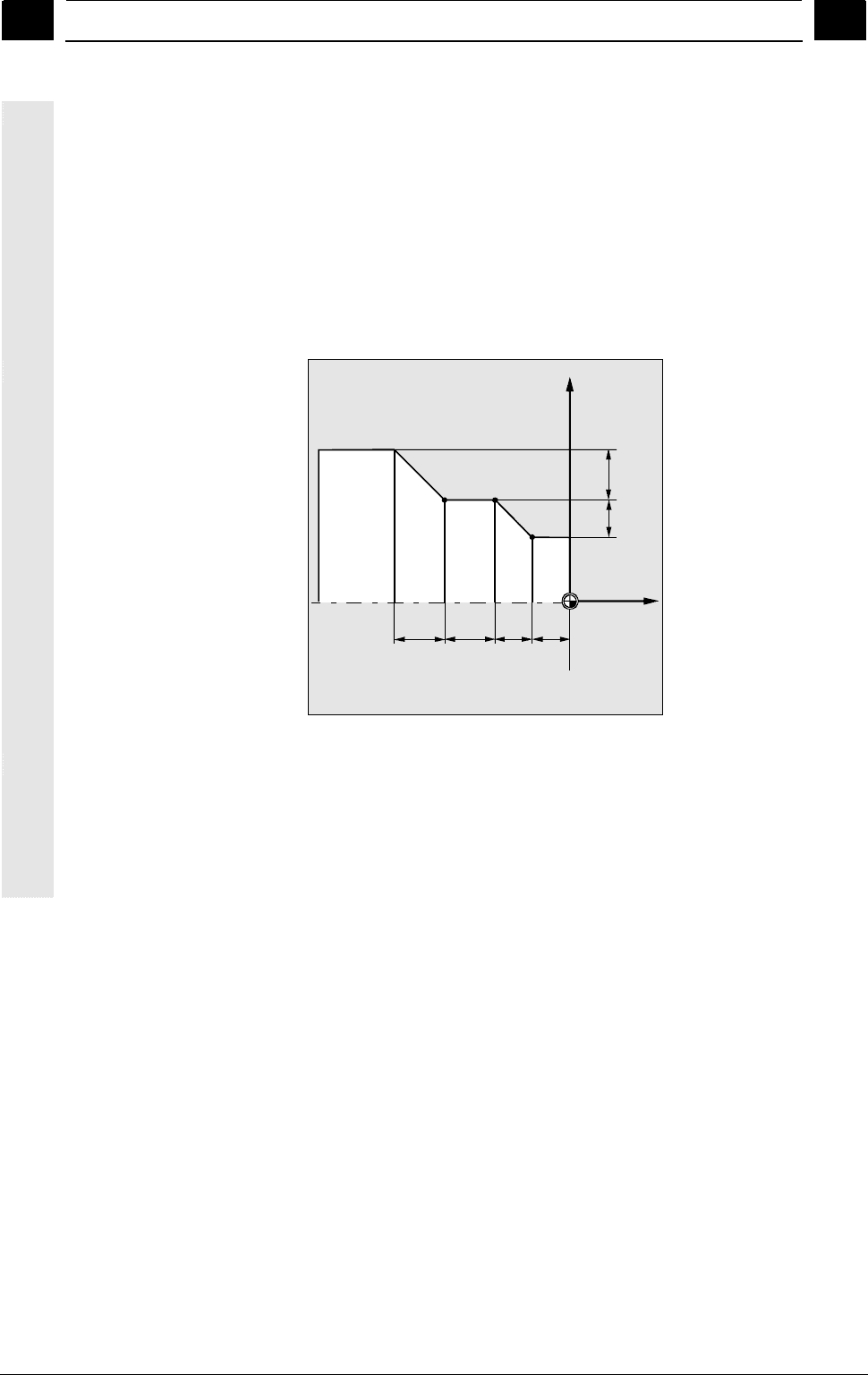

Инкрементальный

размер (INK)

У инкрементального размера, называемого также составной

размер, указание позиции относится к запрограммированной до

этого точке. Т.е., вводимое значение соответствует пути

перемещения. Как правило, знак не играет роли при вводе

инкрементального значения. ShopTurn обрабатывает только

величину инкремента. Но для некоторых параметров знак

указывает направление перемещения. Эти исключения помечены

в таблице параметров отдельных функций.

7,5

Инкрементальный размер

Данные позиций для точек P1 до P4 в составном размере:

P1: X25 Z-7.5 (относительно нулевой точки)

P2: X15 Z-7.5 (относительно P1)

P3: Z-10 (относительно P2)

P4: X20 Z-10 (относительно P3)

Создание программы ShopTurn 06.03

4.2 Основы

4-126 SINUMERIK 840D/840Di/810D Управление/программирование ShopTurn (BAT) - выпуск 06.03

4.2.4 Полярные координаты

Позиции могут указываться через прямоугольные или через

полярные координаты.

Если точка на чертеже детали определена значением для каждой

оси координат, то позиция легко может быть внесена в маску

параметра с помощью прямоугольных координат. Для деталей,

измеренных с помощью дуг окружностей или угловых данных,

проще вводить позиции с помощью полярных координат.

Полярные координаты могут программироваться только для

функций "Прямая Круг" и "Фрезеровка контура".

Исходная точка измерения в полярных координатах называется

"полюс".

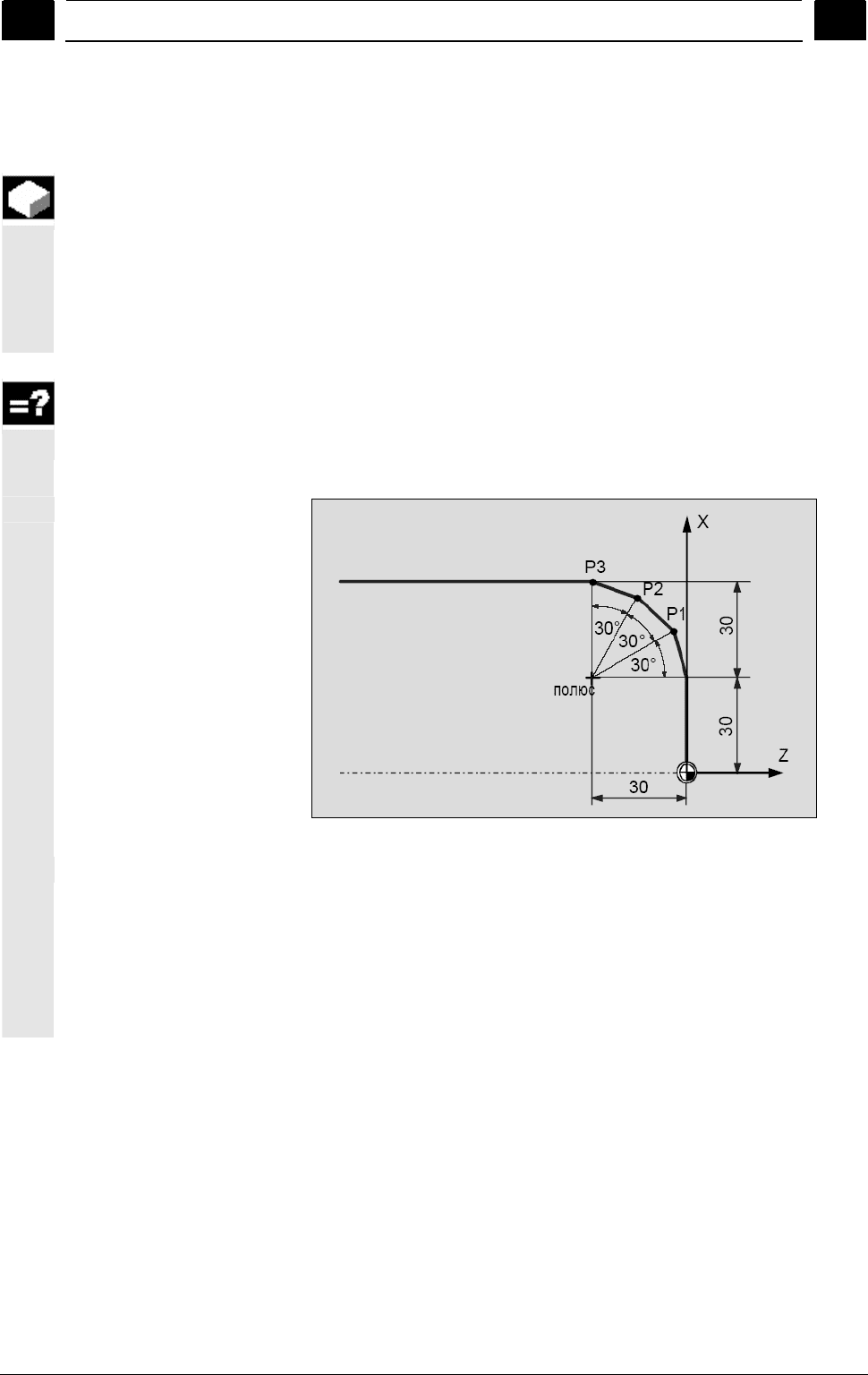

Полярные координаты

Данные позиций для полюса и точек P1 до P3 в полярных

координатах:

Полюс: X30 Z30 (относительно нулевой

точки)

P1: L30 α30° (относительно полюса)

P2: L30 α60° (относительно полюса)

P3: L30 α90° (относительно полюса)

06.03 Создание программы ShopTurn

4.2 Основы

SINUMERIK 840D/840Di/810D Управление/программирование ShopTurn (BAT) - выпуск 06.03 4-127

4.2.5 Калькулятор

C помощью калькулятора можно вычислять значения параметров

при программировании. Если, к примеру, диаметр детали на

чертеже детали измерен лишь косвенно, т.е. диаметр должен

быть сложен из нескольких других данных размера, то

вычисление диаметра может осуществляться прямо в поле ввода

этого параметра.

Вычисление значения параметра всегда осуществляется в поле

ввода параметра. При этом можно осуществлять любое

количество вычислений со следующими арифметическими

действиями.

• операторы

+ сложение

- вычитание

* умножение

/ деление

() скобки

MOD операция Modulo

AND оператор И

OR оператор ИЛИ

NOT оператор НЕ

• постоянные

PI 3.14159265358979323846

TRUE 1

FALSE 0

• функции

SIN(x) синус x, (x в градусах)

COS(x) косинус x, (x в градусах)

TAN(x) тангенс x, (x в градусах)

ATAN2(x,y) арктангенс x/y, (x und y в градусах)

SQRT(x) квадратный корень из x

ABS(x) абсолютное значение x

В одно поле может быть введено максимум 256 знаков.

Создание программы ShopTurn 06.03

4.2 Основы

4-128 SINUMERIK 840D/840Di/810D Управление/программирование ShopTurn (BAT) - выпуск 06.03

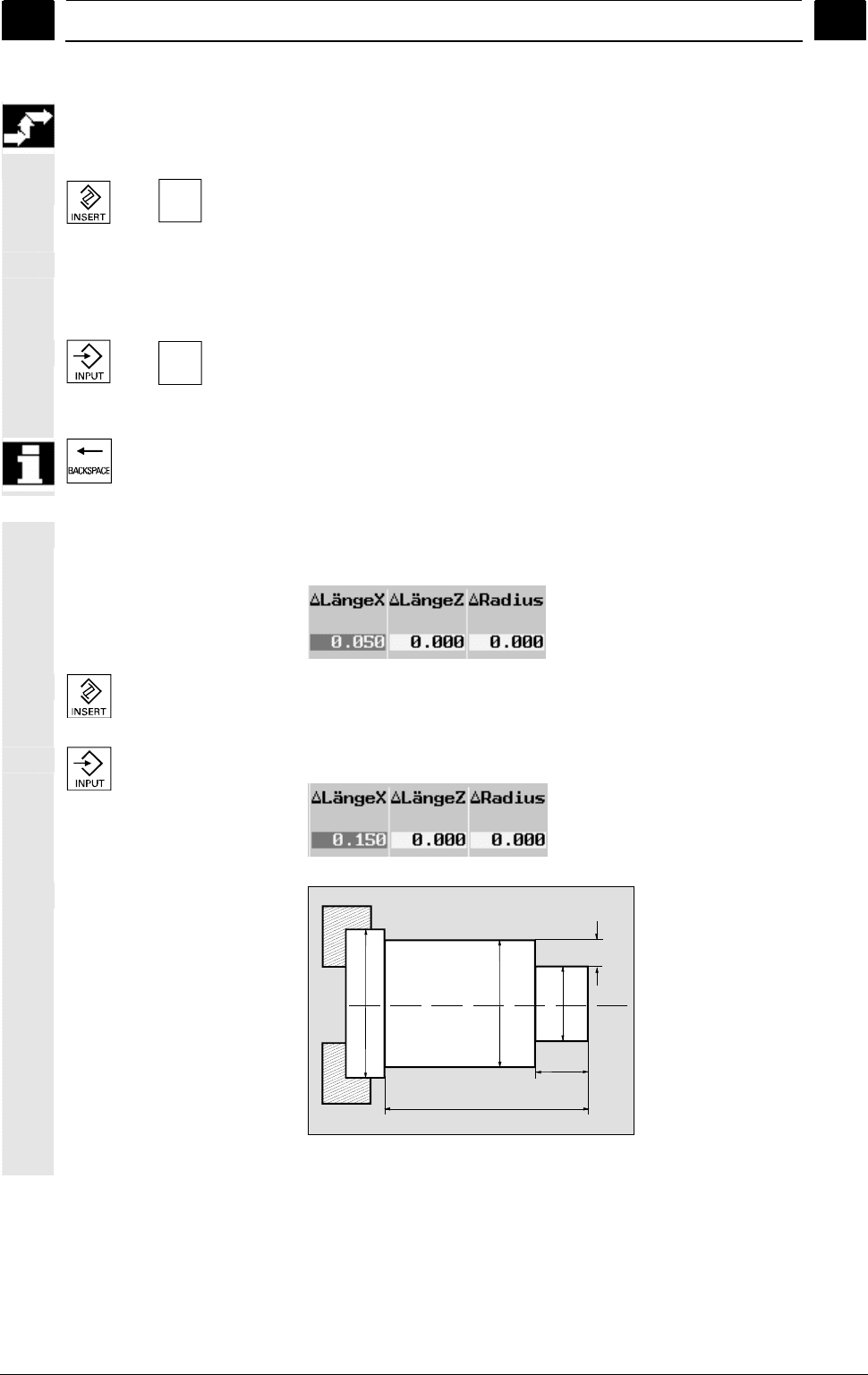

 Поместить курсор на поле ввода в маске параметра.



или

 Нажать клавишу "Insert" или "=".

Калькулятор включен.

 Ввести арифметический оператор.

Можно использовать арифметические символы, числа и

запятые.

или

 Нажать клавишу "Input" или "=".

Новое значение вычисляется и показывается в поле ввода.

Калькулятор выключается.

Если сначала необходимо стереть старое значение в поле ввода,

то нажать клавишу "Backspace".

Пример: износ

инструмента +0.1

 Переместить курсор на поле ввода "∆ длина X" в списке

износа инструмента.

 Нажать клавишу "Insert".

 Ввести арифметический оператор: + 0.1

 Нажать клавишу "Input".

Пример: вычисление

диаметра

160

∅

∅120

Чертеж детали

06.03 Создание программы ShopTurn

4.2 Основы

SINUMERIK 840D/840Di/810D Управление/программирование ShopTurn (BAT) - выпуск 06.03 4-129

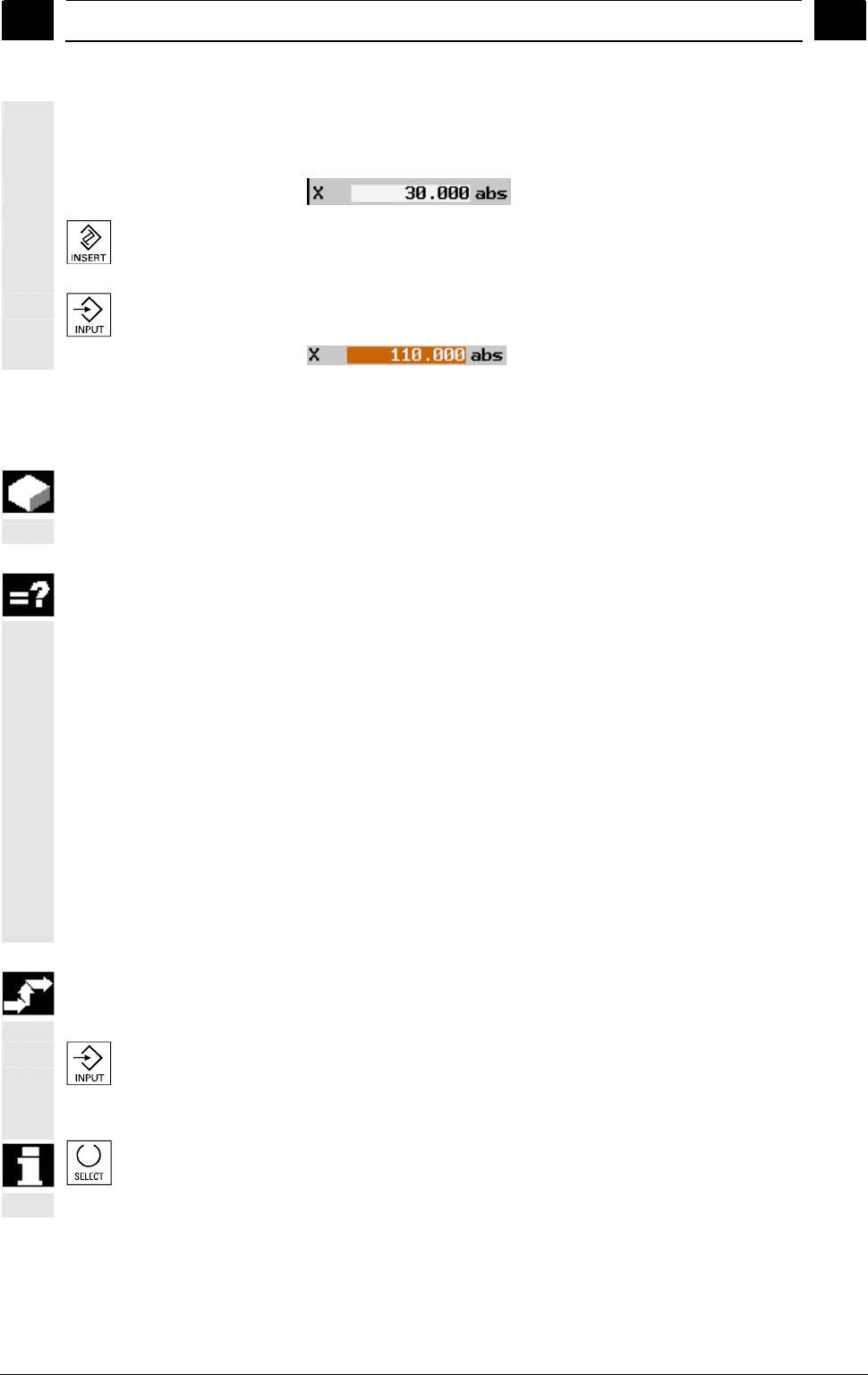

 Поместить курсор на поле ввода "X" в маске параметра.



 Нажать клавишу "Insert".

 Ввести арифметический оператор: 30 * 2 + 50

 Нажать клавишу "Input".

4.2.6 Посадки

Если необходимо соблюдение точности посадки при

изготовлении детали, то при программировании можно ввести

посадочный размер прямо в маску параметров.

Посадочный размер указывается следующим образом:

F указание диаметра/длин класса допуска качества допуска

При этом "F" обозначает, что далее следует посадочный размер.

Между отдельными элементами можно вставлять любое

количество пробелов.

Пример: F 20h7

Возможные классы допуска:

A, B, C, D, E, F, G, H, J, JS, T, U, V, X, Y, Z, ZA, ZB, ZC

Прописная буква: Отверстия

Строчные буквы: Валы

Возможные качества допуска:

1 до 18, если они не ограничены через стандарт DIN 7150.

 Поместить курсор на поле ввода в маске параметра.

 Ввести посадку.

 Нажать клавишу "Input".

СЧПУ автоматически вычисляет среднее значение из верхнего и

нижнего предельных значений.

Если требуется ввести строчную букву, то выделить введенную

прописную букву курсором и нажать клавишу "Select". При

повторном нажатии клавиши снова появляется прописная буква.

Создание программы ShopTurn 06.03

4.3 П

ог

амма Sho

Turn

4-130 SINUMERIK 840D/840Di/810D Управление/программирование ShopTurn (BAT) - выпуск 06.03

4.3 Программа ShopTurn

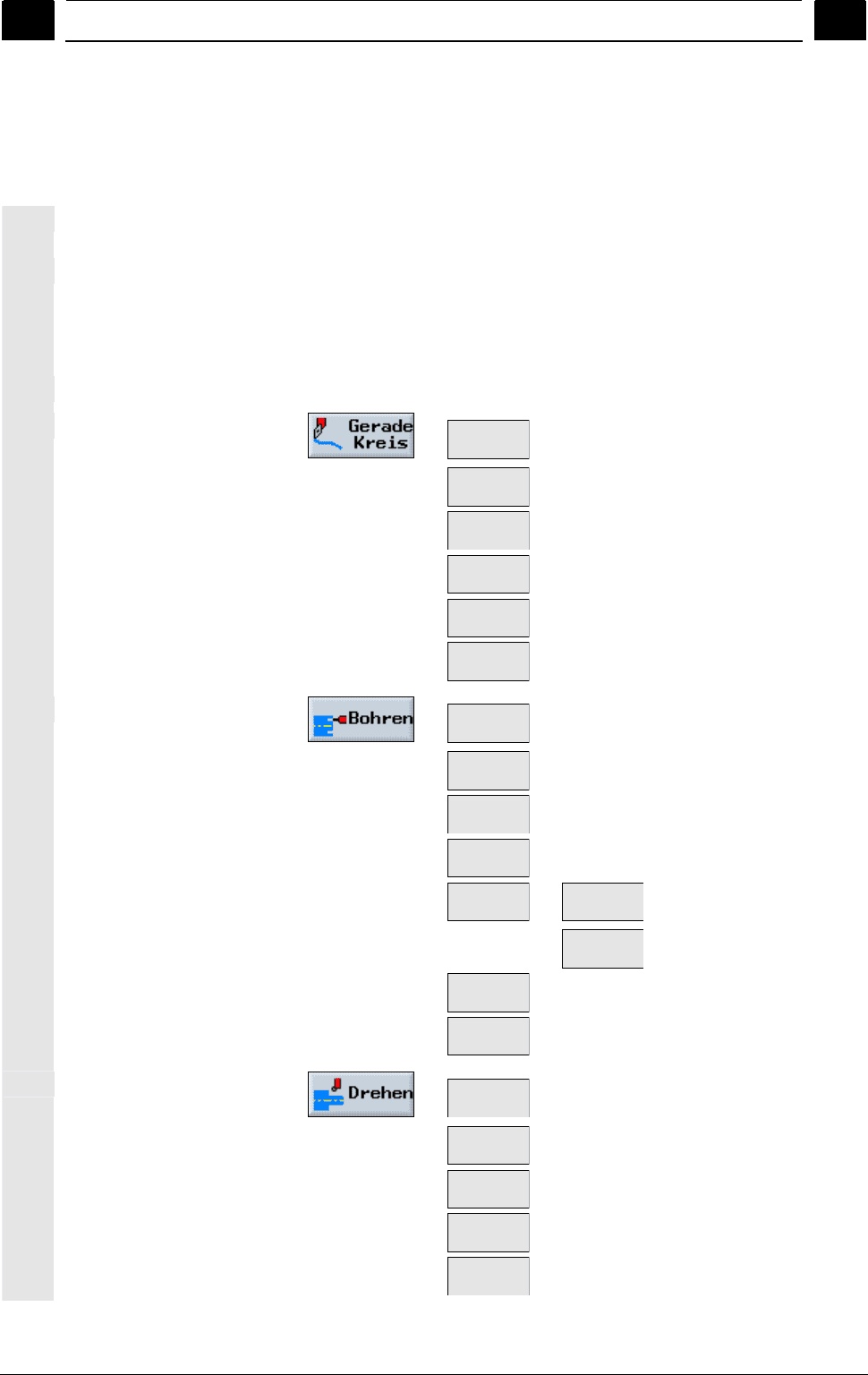

4.3.1 Обзор

При создании программы ShopTurn всегда действовать по

следующей схеме:

• создание новой программы

• присвоение имени программе

• заполнение заголовка программы

• программирование отдельных шагов обработки

На выбор имеются приведенные ниже шаги обработки.



Werkzeug

Gerade

Kreis

Mittelp. >

Kreis

Radius >

Polar

Anfahren/

Abfahren



Bohren

Mittig >

Gewinde

Mittig >

Bohren

Reiben >

Tief-

bohren >

Gewinde



Gewinde-

bohren

Gewinde-

fräsen

Positio-

nen >

Position

wiederh. >



Abspanen

Einstich

Freistich

Gewinde

Abstich
