ГРАФИК ВЫПОЛНЕНИЯ РАБОТ

НА

ОБЪЕКТЕ

НАИМЕНО-

ВАНИЕ

ПРОЦЕССА

РАННЕЕ

НАЧАЛО

РН

РАННЕЕ

РО

ЗРО

МПБВ

•74

ГРАФИК ПОТРЕБНОСТИ

РЕСУРСАХ

НАИМЕНОВАНИЕ

КОЛИЧЕСТВО РЕСУРСОВ

ЭКСКАВАТОР

АВТОБЕТОНОНАСОС

МОНТАЖНЫЙ КРАН

Ш2Ш

СОСТАВ ЗВЕНА РАБОЧИХ

НА

УСТАНОВКЕ

ОПАЛУБКИ 4

СОСТАВ ЗВЕНА РАБОЧИХ

НА

МОНТАЖЕ

АРМАТУРЫ

СОСТАВ ЗВЕНА РАБОЧИХ

НА

УКЛАДКЕ

БЕТОННОЙ СМЕСИ

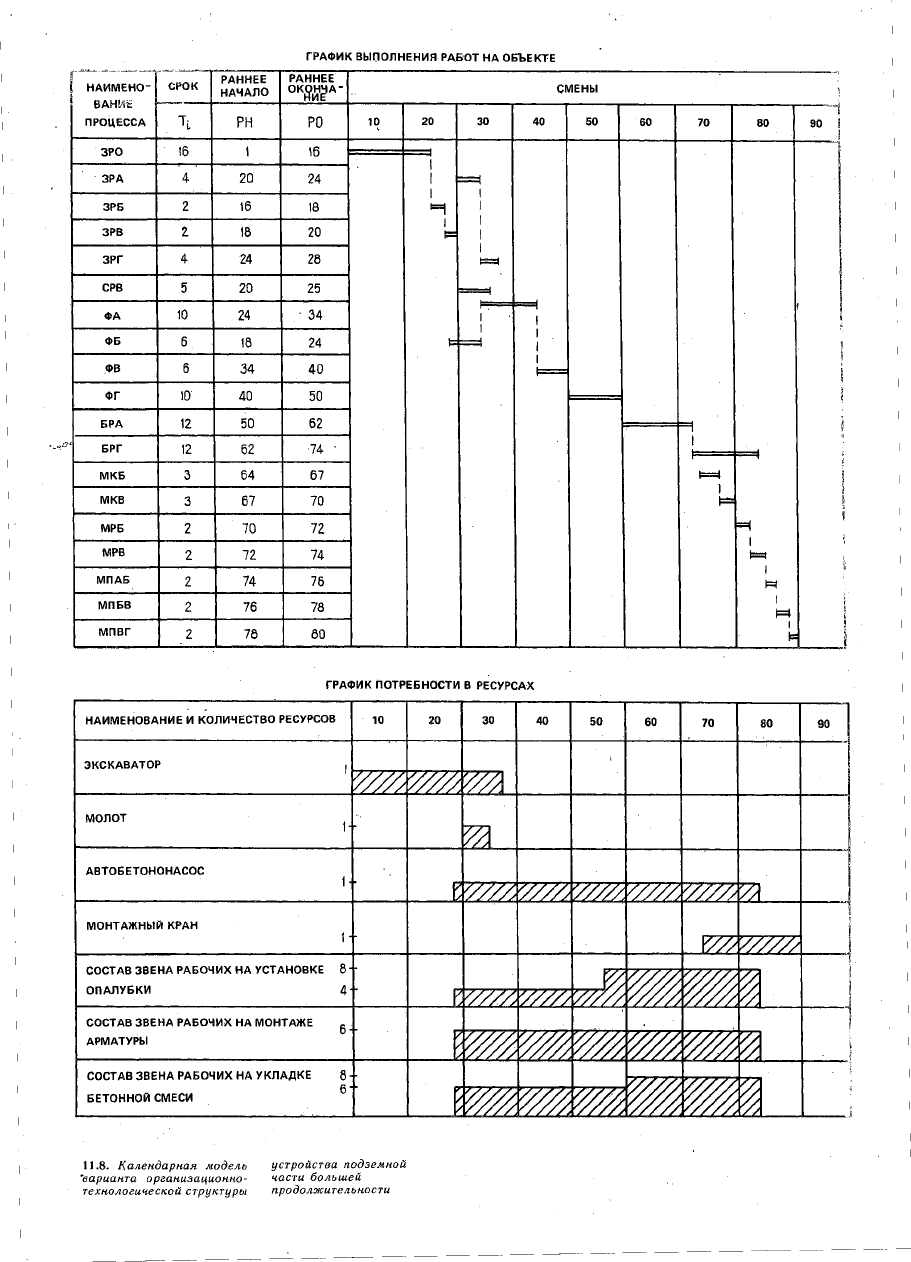

11.8.

Календарная модель устройства подземной

"варианта организационно- части большей

технологической структуры продолжительности

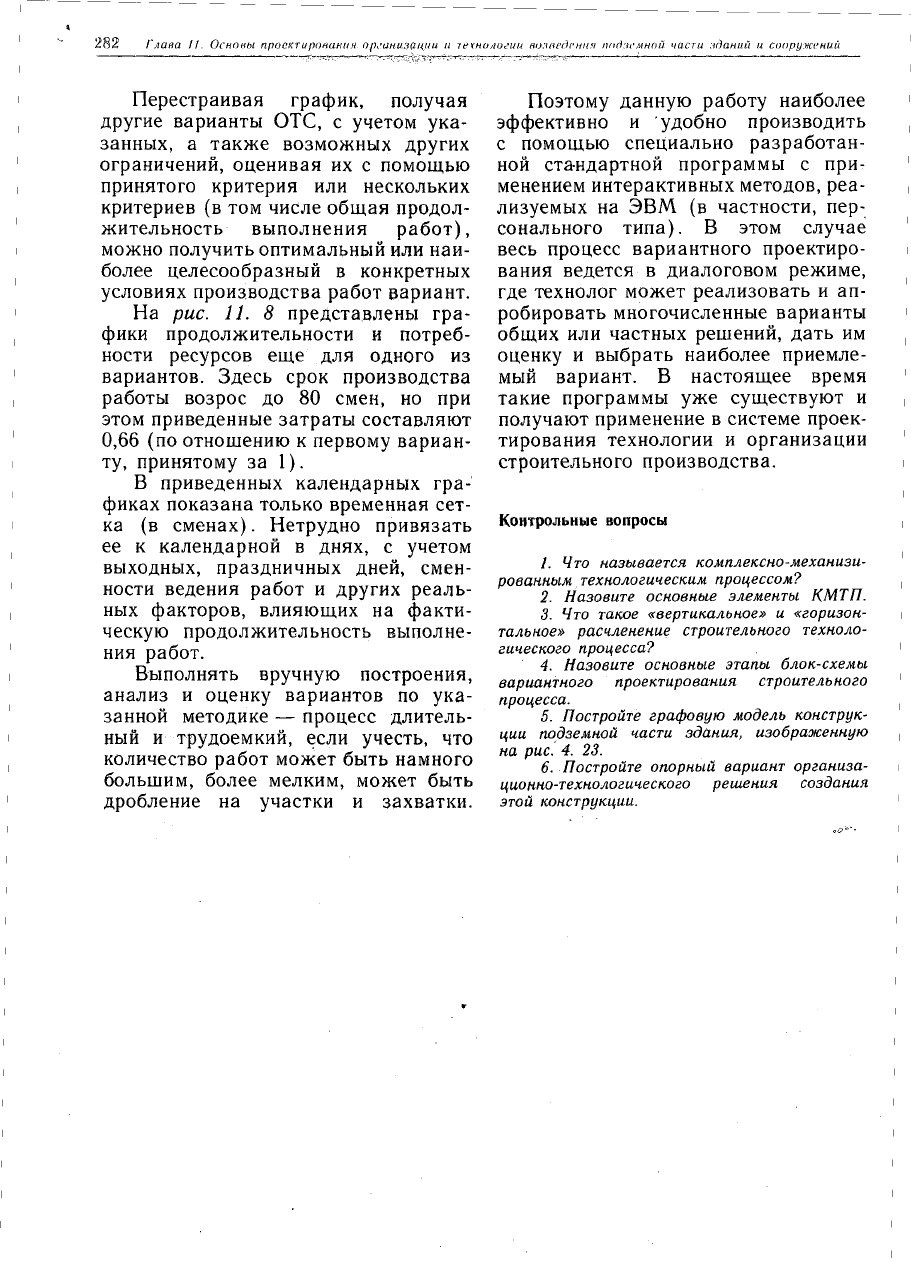

282 Глава //. Основы проектирования организации и /екнологии волвеосния подземной части зданий и сооружений

Перестраивая график, получая

другие варианты ОТС, с учетом ука-

занных, а также возможных других

ограничений, оценивая их с помощью

принятого критерия или нескольких

критериев (в том числе общая продол-

жительность выполнения работ),

можно получить оптимальный или наи-

более целесообразный в конкретных

условиях производства работ вариант.

На рис. 11. 8 представлены гра-

фики продолжительности и потреб-

ности ресурсов еще для одного из

вариантов. Здесь срок производства

работы возрос до 80 смен, но при

этом приведенные затраты составляют

0,66 (по отношению к первому вариан-

ту, принятому за 1).

В приведенных календарных гра-

фиках показана только временная сет-

ка (в сменах). Нетрудно привязать

ее к календарной в днях, с учетом

выходных, праздничных дней, смен-

ности ведения работ и других реаль-

ных факторов, влияющих на факти-

ческую продолжительность выполне-

ния работ.

Выполнять вручную построения,

анализ и оценку вариантов по ука-

занной методике — процесс длитель-

ный и трудоемкий, если учесть, что

количество работ может быть намного

большим, более мелким, может быть

дробление на участки и захватки.

Поэтому данную работу наиболее

эффективно и удобно производить

с помощью специально разработан-

ной стандартной программы с при-

менением интерактивных методов, реа-

лизуемых на ЭВМ (в частности, пер-

сонального типа). В этом случае

весь процесс вариантного проектиро-

вания ведется в диалоговом режиме,

где технолог может реализовать и ап-

робировать многочисленные варианты

общих или частных решений, дать им

оценку и выбрать наиболее приемле-

мый вариант. В настоящее время

такие программы уже существуют и

получают применение в системе проек-

тирования технологии и организации

строительного производства.

Контрольные вопросы

/. Что называется комплексно-механизи-

рованным технологическим процессом?

Назовите основные элементы КМТП.

Что такое «вертикальное» и «горизон-

тальное» расчленение строительного техноло-

гического процесса?

4. Назовите основные этапы блок-схемы

вариантного проектирования строительного

процесса.

5. Постройте графовую модель конструк-

ции подземной части здания, изображенную

на рис. 4. 23.

6. Постройте опорный вариант организа-

ционно-технологического решения создания

этой конструкции.

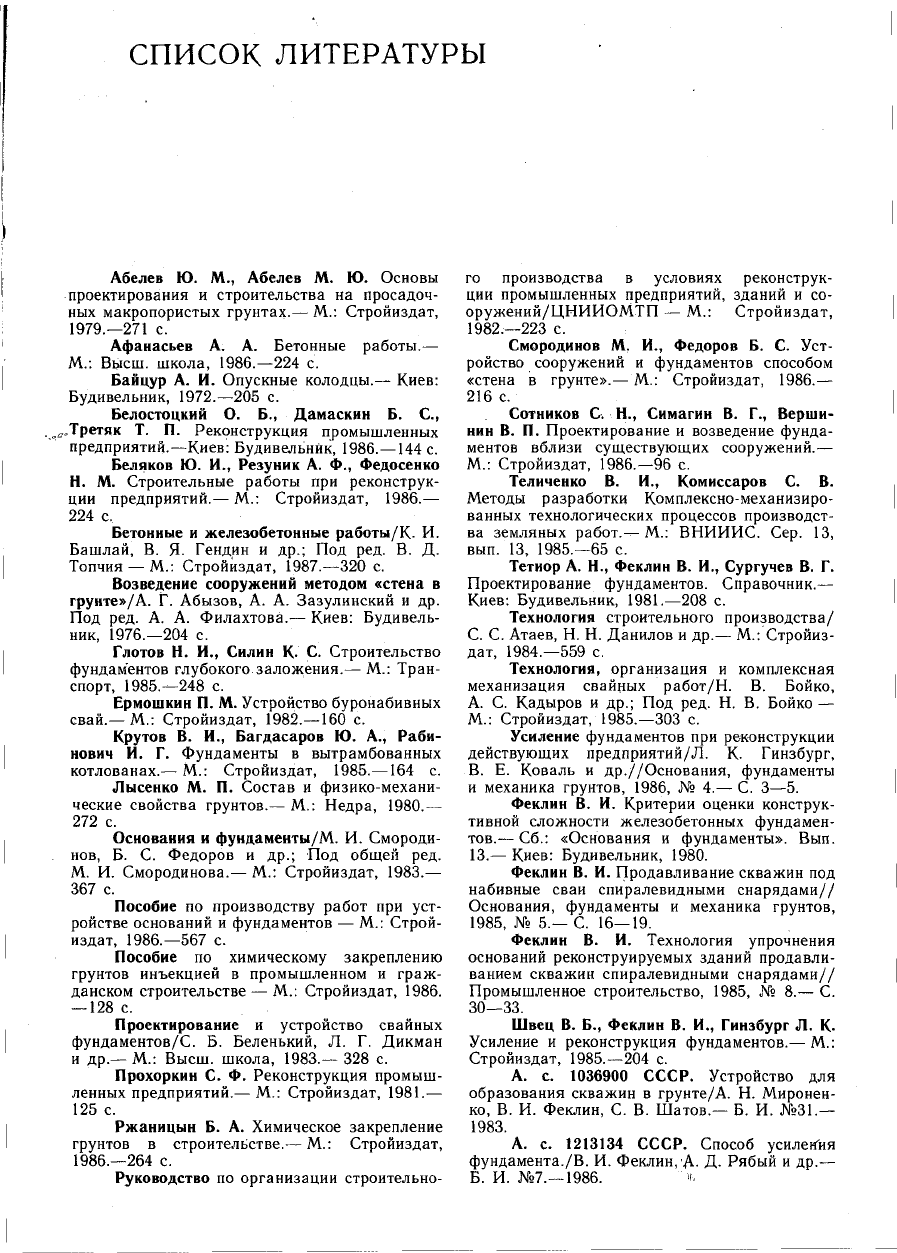

СПИСОК ЛИТЕРАТУРЫ

Абелев Ю. М., Абелев М. Ю. Основы

проектирования и строительства на просадоч-

ных макропористых грунтах.— М.: Стройиздат,

1979.—271 с.

Афанасьев А. А. Бетонные работы.—

М.: Высш. школа, 1986.—224 с.

Байцур А. И. Опускные колодцы.— Киев:

Будивельник, 1972.—205 с.

Белостоцкий О. Б., Дамаскин Б. С,

^Третяк Т. П. Реконструкция промышленных

предприятий.—Киев: Будивельник, 1986.—144 с.

Беляков Ю. И., Резуник А. Ф., Федосенко

Н. М. Строительные работы при реконструк-

ции предприятий.— М.: Стройиздат, 1986.—

224 с.

Бетонные и железобетонные работы/К. И.

Башлай, В. Я. Гендин и др.; Под ред. В. Д.

Топчия — М.: Стройиздат, 1987.—320 с.

Возведение сооружений методом «стена в

грунте»/А. Г. Абызов, А. А. Зазулинский и др.

Под ред. А. А. Филахтова.— Киев: Будивель-

ник, 1976.—204 с.

Глотов Н. И., Силин К. С. Строительство

фундаментов глубокого заложения.— М.: Тран-

спорт, 1985.—248 с.

Ермошкин П. М. Устройство буронабивных

свай.—

М.: Стройиздат, 1982.—160 с.

Крутое В. И., Багдасаров Ю. А., Раби-

нович И. Г. Фундаменты в вытрамбованных

котлованах.— М.: Стройиздат, 1985.—164 с.

Лысенко М. П. Состав и физико-механи-

ческие свойства грунтов.— М.: Недра, 1980.—

272 с.

Основания и фундаменты/М. И. Смороди-

нов,

Б. С. Федоров и др.; Под общей ред.

М. И. Смородинова.— М.: Стройиздат, 1983.—

367 с.

Пособие по производству работ при уст-

ройстве оснований и фундаментов — М.: Строй-

издат, 1986.—567 с.

Пособие по химическому закреплению

грунтов инъекцией в промышленном и граж-

данском строительстве — М.: Стройиздат, 1986.

— 128 с.

Проектирование и устройство свайных

фундаментов/С. Б. Беленький, Л. Г. Дикман

и др.— М.: Высш. школа, 1983.— 328 с.

Прохоркин С. Ф. Реконструкция промыш-

ленных предприятий.— М.: Стройиздат,

1981.—

125 с.

Ржаницын Б. А. Химическое закрепление

грунтов в строительстве.— М.: Стройиздат,

1986.—264 с.

Руководство по организации строительно-

го производства в условиях реконструк-

ции промышленных предприятий, зданий и со-

оружений/ЦНИИОМТП — М.: Стройиздат,

1982.—223 с.

Смородинов М, И., Федоров Б. С. Уст-

ройство сооружений и фундаментов способом

«стена в грунте».—М.: Стройиздат, 1986.—

216 с.

Сотников С. Н., Симагин В. Г., Верши-

нин В. П. Проектирование и возведение фунда-

ментов вблизи существующих сооружений.—

М.: Стройиздат, 1986.—96 с.

Теличенко В. И., Комиссаров С. В.

Методы разработки Комплексно-механизиро-

ванных технологических процессов производст-

ва земляных работ.^М.: ВНИИИС. Сер. 13,

вып.

13, 1985.—65 с.

Тетиор А. Н., Феклин В. И., Сургучев В. Г.

Проектирование фундаментов. Справочник.—

Киев:

Будивельник, 1981.—208 с.

Технология строительного производства/

С.

С. Атаев, Н. Н. Данилов и др.— М.: Стройиз-

дат, 1984.—559 с.

Технология, организация и комплексная

механизация свайных работ/Н. В. Бойко,

А. С. Кадыров и др.; Под ред. Н. В. Бойко —

М.: Стройиздат, 1985.—303 с.

Усиление фундаментов при реконструкции

действующих предприятий/Л. К. Гинзбург,

В.

Е. Коваль и др.//Основания, фундаменты

и механика грунтов, 1986, № 4.— С. 3—5.

Феклин В. И. Критерии оценки конструк-

тивной сложности железобетонных фундамен-

тов.—

Сб.: «Основания и фундаменты». Вып.

13.—

Киев: Будивельник, 1980.

Феклин В. И. Продавливание скважин под

набивные сваи спиралевидными снарядами//

Основания, фундаменты и механика грунтов,

1985,

№ 5.— С. 16—19.

Феклин В. И. Технология упрочнения

оснований реконструируемых зданий продавли-

ванием скважин спиралевидными снарядами//

Промышленное строительство, 1985, № 8.— С.

30—33.

Швец В. Б., Феклин В. И., Гинзбург Л. К.

Усиление и реконструкция фундаментов.— М.:

Стройиздат, 1985.—204 с.

А. с. 1036900 СССР. Устройство для

образования скважин в грунте/А. Н. Миронен-

ко,

В. И. Феклин, С. В. Шатов.— Б. И. №31.—

1983.

А. с. 1213134 СССР. Способ усиления

фундамента./В. И. Феклин, Д. Д. Рябый и др.—

Б.

И. №7.-1986.

ПРЕДМЕТНЫЙ УКАЗАТЕЛЬ

Автоматизация:'

— технологического процесса 45

— бульдозера 54

— скрепера 53

— экскаватора непрерывного действия 50

Анкер грунтовый 43, 99

Армирование грунтов оснований 85, 88, 89

— струйной технологией 90

Арматурные каркасы 129, 134

— блоки 129

Бетонирование:

— опускных колодцев 196

— фундаментов 119, 123, 126

в зимнее время 125

Битумизация грунта 39

Бульдозеры 54

— рыхлители 54, 56

Бурение грунтов 58, 69, 158

Буримость 26

Буровые опоры 189

Вариантное проектирование 241

Ведущая технология 275

Вибромолоты 155

Вибропогружение 154

— свай 154

— оболочек 193

Влажность грунта 22

оптимальная 22, 63, 73

Водоотвод 35

Водоотлив 36

— глубинный 36

вакуумный 36

иглофильтровый 36

— открытый 35

Водопонижающие скважины 38

Вытрамбованные котлованы 136

Геодезическая разбивочная основа 29

Гидромолот 27, 55, 56, 229

Глинизация грунта 39

Грунтовые подушки 73

Грунтоуплотняющие машины 55

Грунты:

— биогенные 20

— искусственные 20

— нескальные 19

— набухающие 20

крупнообломочные 19

песчаные 19

пылевато-глинистые 19, 108

— растительные 19

— скальные 19

Дизель-молоты 152

— трубчатые 152

— штанговые 153

Дренаж 71

— вертикальный 40, 41

— закрытый 29

— открытый 29

Замораживание грунтов 38, 103

— естественное 38

— искусственное 39

Земляное сооружение 32, 33

Земляные работы 39

Инженерная подготовка строительной пло-

щадки 26, 267

Инфракрасный обогрев 125

Кессон 204

Классификация грунтов 25

Комплексно-механизированный технологиче-

ский процесс 33, 271

Комплект машины 16, 45, -265

Конструктивные решения подземной части

зданий и сооружений 4

Коэффициент:

— внутреннего трения грунта 22

— набухания грунта 23

— откоса 24

— разрыхления грунта 24

— фильтрация 21

Крутизна откосов 24

Липкость грунта 22

Предметный указатель 285

Маши вы для бурения грунта 159

— землеройно-транспортные 16

Метод:

— вертикально поднимаемой трубы 40, 162,

— глубинного уплотнения 245

— календарного планирования 271

— кессонный 205

— опускного колодца 196

— термоса 125

— усиление фундаментов 233

Механизация строительного производства

частичная 45

комплексная 45

Набухание грунта 23

Надежность работы фундаментов 12

Обратная засыпка 60

^Опалубка монолитных фундаментов 114

инвентарная 116

несъемная 119

стен 120

разборно-переставная 114, 120

Опоры:

— буровые 189

— из тонкостенных оболочек 192

Опускные колодцы 196

— массивные 197

— тонкостенные 199

Основания 62

Отказ:

— грунта при уплотнении 64

— сваи при забивке 182

Паропрогрев 125

Плотность грунтов 21, 23

Погружение свай:

вибрационным методом 154

вибровдавливанием 155

статическим вдавливанием 156

ударным методом 150

Погрузчики одноковшовые 51

— малогабаритные 52

Подготовительные работы:

внеплощадочные 26

внутриплощадочные 27

Показатели эффективности 269, 277

дополнительные 269

исходные 269

основные 269

удельные 269, 270

Показатель относительной Сложности фунда-

мента 8

— технологичности фундамента 9

абсолютный 9

удельный 9

Предварительный электроразогрев 125

Природная окружающая среда 15

Противофильтрационные завесы:

— экраны 40

тиксотропные 39

Процесс:

— вспомогательный 34

— информационный 264

— комплексно-механизированный 33

— комплексный 265

— материальный 264

— основной 34

— подготовительный 34

— строительный производственный 264

Рабочее оборудование:

экскаватора 46

грейфера 47, 191, 201, 211

гидромолота 47, 50

для стесненных условий 49, 51

драглайна 46

захватно-клещевое 47, 51

крановое 48

обратная лопата 46

планировочное 47

погрузочное 48

прямая лопата 46

рыхлительное 47, 50

«стена в грунте» 47, 49

штанговое 47, 49, 211

Разбивка зданий и сооружений на местно-

сти 35

Размокаемость грунта 23

Размываемость грунта 23

Разрыхляемость грунта 24

Разрушение фундаментов 229

шпуровым методом 229

Расчленение СТП:

— вертикальное 267, 274

— горизонтальное 267, 271, 278

Реконструкция фундаментов 226

Решение: ,

— организационно-технологические 266

— строительные 265

Ростверк 178, 241

— монолитный 178

— сборный 180

Рыхление грунтов:

— мерзлых 47, 50, 54, 56

— трудно разрабатываемых 47

Сваи

— булавовидные 146

— буронабивные 146, 158, 174, 184

— вибротрамбованные 167, 170

— виброформованные 167

— в продавленных скважинах 171

— готовые (сборные). 144

— инъекторы 177

— комбинированные 144, 173

— корневидные 247

— набивные 144, 165

— с камуфлетным уширением 174

— составные 149

— специальные 173

— «Франки» 169

— часто трамбованные 168

286 Предметный указатель

Свойства грунтов:

строительные 21

физические 21

Силикатизация грунта 39, 77

Скрепер 53

Смолизация грунта 79

Спиралевидный снаряд 68, 88, 172, 247

Способы:

— бетонирования в зимнее время 125

— возведения фундаментов:

буровый 11

опускной 11

«стена в грунте» 11, 47, 207, 241, 258

— закрепления грунтов 74

— крепления стенок выемок 99

—прокладки коммуникаций 253

закрытый 253

продавливанием 258

проколом 258

открытый 258

Строительная система 263

Строительные решения 269

Структура процесса:

— организационно-технологическая 266, 275

— технологическая 266

Тампонажный раствор 220

Технологичность фундамента 9

Тиксотропия 23, 202

Торкретирование 103

Транспортировка грунта 58

Угол естественного откоса 24

Уплотнение оснований 62

— вибрацией 70, 93

— глубинное 62

— опытное 92

— поверхностное 62

— предварительным замачиванием 71, 93

— термическое 84

— тяжелыми трамбовками 62, 74, 94

Усиление оснований:

глубинным уплотнением 245

заменой слабого грунта 245

термическим закреплением 246

физико-термическим закреплением 245

химическим закреплением 245

— — элементами повышенной жесткости 245

Усиление фундаментов 223

железобетонными обоймами 233

плитами и стенами 233, 236

подведением новых 233, 240

— свайных 241

сваями 239

способом «стена в грунте» 241

Установка:

— водопонизительная 36

вакуумная 36

эжекторная 37

— гидроклиновая 28

Фундаменты:

— в вытрамбованных котлованах 136

— ленточные ПО, 118

— массивные 128, 132

— монолитные 104, 113, 116

—оболочки 104, 109

— плитные 128

— сборные 104, 106, 141

— сборно-монолитные 107

— свайные 11, 144

— столбчатые 104, 119

Цементация грунтов 39, 75, 103, 242

Шахтный ствол 253

Шпунтовые ограждения 43

из деревянных свай 180

из стальных свай 181

Щитовая проходка 254

Экскаватор:

— гидравлический 47

одноковшовый 46, 56

непрерывного действия 50, 56

Электроосмос 37

ОГЛАВЛЕНИЕ

Введение

Глава 1. Основные положения техно- *

логии возведения подземной

части зданий и сооружений

1.1. Классификация и конструк-

тивные схемы подземной час-

ти и сооружении ....

1.2. Особенности технологии

производства работ

1.3. Влияние технологических

уо

факторов на надежность ра-

боты оснований и фундамен-

тов

1.4. Мероприятия по охране ок-

ружающей среды ...

Глава 2. Общие понятия о свойствах

грунтов

2.1.

Классификация грунтов . .

2.2.

Строительные свойства грун-

тов

Глава 3. Инженерная подготовка

строительной площадки

3.1. Общие положения ....

3.2.

Расчистка территории . .

3.3.

Отвод поверхностных и грун-

товых вод

3.4.

Геодезическая разбивочная

основа

Глава 4. Технология переработки

грунта

4.1. Общие положения ....

4.2.

Земляные сооружения . .

4.3.

Комплексный технологиче-

ский процесс

4.4.

Средства механизации комп-

лексного технологического

процесса производства зем-

ляных работ . -. . . .

4.5. Контроль качества земляных

работ ". .

4.6. Охрана труда при произ-

водстве земляных работ .

Глава 5. Устройство оснований . .

5.1. Уплотнение оснований . .

5.2.

Устройство грунтовых по-

душек

5.3.

Закрепление грунтов осно-

ваний

3 5.4. Армирование оснований . 85

5.5. Контроль качества подго-

товки оснований ..... 92

5.6. Техника безопасности . . 95

Глава 6. Возведение фундаментов и

стен подземной части зданий

4 и сооружений в открытых

выемках . . . . . 99

9 6.1. Крепление откосов и стен

выемок . . ..... 99

6.2. Возведение фундаментов и

стен из сборных элементов 104

12 6.3. Возведение фундаментов и

стен из монолитного желе-

14 зобетона 113

6.4. Возведение плитных и мас-

сивных фундаментов ... 128

19 6,5. Возведение фундаментов в

19 вытрамбованных котлованах 136

6.6. Техника безопасности . . 142

Глава 7. Возведение свайных фунда-

ментов 144

27 7.1. Виды свай и их классифи-

кация 144

27 7.2. Погружение забивных свай 150

7.3.

Устройство свай в буровых

скважинах ....... 158

7.4. Устройство свай в продавлен-

ных скважинах 167

7.5. Устройство комбинирован-

ных и специальных видов свай 173

7.6. Устройство свайных рост-

31 верков 178

31 7.7. Устройство шпунтовых ог-

32 раждений 180

7.8. Контроль качества свайных

33 фундаментов 182

7.9. Техника безопасности . . 186

Глава 8. Возведение фундаментов и

45 подземной части зданий и

сооружений глубокого зало-

жения 189

60 8.1. Устройство Глубоких буровых

опор 189

8.2. Устройство опор из тонко-

стенных железобетонных

62 оболочек 192

8.3.

Возведение фундаментов и

73 подземных сооружений мето-

дом опускного колодца . 196

74 8.4. Погружение кессонов . . . 204

8.5. Технология производства ра-

бот методом «стена в грунте» 207

8.6. Контроль качества возведе-

ния фундаментов глубокого

заложения 221

8.7. Техника безопасности . . 224

Глава 9. Реконструкция и усиление

конструкций подземной части

зданий и сооружений . '. . 226

9.1. Особенности производства

^ работ при реконструкции

фундаментов зданий и соору-

жений . . . . . . 226

9.2.

Выполнение отдельных ви-

дов работ 228

9.3.

Усиление фундаментов мел-

кого заложения 233

9.4. Усиление свайных фунда-

ментов . . ..... 241

9.5. Усиление оснований . . . 245

9.6. Способы временного укрепле-

ния зданий и сооружений

при усилении фундаментов 249

Глава 10. Устройство подземных ком-

муникаций ....... 253

ЮЛ. Общие сведения 253

10.2.

Возведение шахтного ствола 253

10.3.

Щитовая проходка тоннеля 254

10.4.

Способ продавливания . 257

10.5.

Открытый способ ... I 258

10.6.

Контроль- качества . . 260

10.7.

Техника

безопасности . 262

Глава 11. Основы проектирования

организации и технологии

возведения подземной части

зданий и сооружений 263

11.1. Строительная

система . 263

11.2.

Строительный процесс . 266

11.3.

Строительные решения . 268

11.4.

Методика вариантного про-

ектирования строительных

процессов . . . . . . 271

Список литературы . ... ... 283

Предметный указатель ... ... 284

Учебное издание

ШТОЛЬ ТРОФИМ МИХАЙЛОВИЧ, ТЕЛИЧЕНКО ВАЛЕРИЙ ИВАНОВИЧ,

ФЕКЛИНВАЛЕНТИН ИВАНОВИЧ

ТЕХНОЛОГИЯ ВОЗВЕДЕНИЯ ПОДЗЕМНОЙ ЧАСТИ ЗДАНИЙ И СООРУЖЕНИЙ

Мл.

редактор Л. А. Козий

Технический редактор Е. Л. Темкина

Корректор Г. А. Кравченко, Е. А. Степанова

№4746

Сдано в набор 28.12.89. Подписано в печать 09.07.90. Т — 10814 Формат

70Xl00

/i6.

Бумага офсетная. Гарнитура «Тайме»

Печать офсетная Усл. печ. л. 23,22 Усл. кр.-отт. 46,76 Уч.-изд. л. 26,48 Тираж 17 000 экз. Изд. №А1—2303 Заказ № 2648.

Цена 1 р. 20 к. , •

Стройиздат. 101442 Москва, Каляевская, 23а •

Московская типография № 4 Союзполиграфпрома при Государственном комитете СССР по делам издательств, полиграфии

и книжной торговли , .

129041 Москва Б. Переяславская ул., 46

•
