40 41

, м

DР

ф,

МПа

1200

0,015

600

200

0,6 Q

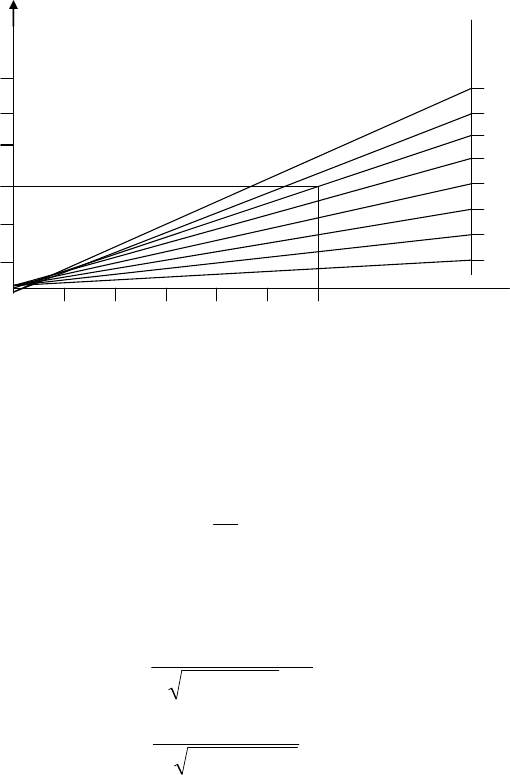

Рис. 14. Номограмма для определения избыточного давления

Ответ:

= 0,015 МПа.

Вариант второй

1. Определяем относительную величину

(м),

характеризующую расстояние от центра взрыва

24,0

, где

2. Расчет

3ф

(кПа) ведут исходя из значения величины

характеризующей расстояние от центра взрыва:

а) при

(

)

18,2913

700

ф3

-Y+

=DP

;

б) при

158,0lg

ф3

+YY

=DP

Взрыв газовоздушной смеси может происходить и в замкнутом

объеме, например в шахте.

Характер разрушений зданий, сооружений и оборудования, а так-

же степень поражения людей принимаются так же, как при оценке по-

следствий воздействия избыточного давления во фронте ударной вол-

ны ядерного оружия.

Землетрясения – это сейсмические явления, возникающие в ре-

зультате внезапных смещений и разрывов в земной коре и более глубо-

ких слоях земли или в результате вулканических или обвальных явле-

ний, передающихся на большие расстояния в виде упругих сейсмичес-

ких волн.

Участок земли, из которого исходят волны землетрясения, назы-

вают очагом (гипоцентром). Точка на поверхности земли, расположен-

ная над центром очага землетрясения, называется эпицентром земле-

трясения.

Землетрясения могут быть тектонические (подземные, подводные)

и вулканические.

Вся поверхность земной коры делится на несколько огромных ча-

стей – тектонических плит, которые находятся в постоянном движе-

нии. Столкновение этих плит сопровождается изменением поверхнос-

ти земли (в виде складок, трещин).

В очаге землетрясения происходит процесс высвобождения накап-

ливающейся энергии, приводящий к образованию и распространению

упругих сейсмических продольных и поперечных волн. После дости-

жения ими земной поверхности от эпицентра во все стороны расходят-

ся отраженные сейсмические волны, вызывающие колебания поверх-

ности земли, которые сопровождаются множеством звуков различной

интенсивности в зависимости от расстояния от эпицентра.

Основные параметры землетрясения: глубина очага (чаще все-

го от 60 до 700 км); энергия сейсмических волн землетрясения (маг-

нитуда).

Характеристика энергии землетрясения по шкале Рихтера – это

такая энергия, при которой на расстоянии 100 км от эпицентра стрелка

сейсмографа отклоняется на один микрометр. Максимальная магниту-

да землетрясения по шкале Рихтера оценивается в 9 баллов. Во многих

европейских странах, наряду со шкалой Рихтера, используется 12-бал-

льная шкала MSK (авторы Медведев, Спонхевер, Карник).

Данная шкала имеет ряд преимуществ, так как характеризует силу

землетрясений в соответствии с их последствиями (табл. 11):

· 1 балл – почти неощутимые толчки и т. д.;

· 4 балла – толчки ощущают немногие, дребезжат стекла, раска-

чиваются висящие предметы и т. д.;

· 7 баллов – растрескиваются стены домов;

· 10 баллов – полное разрушение зданий;

· 11 баллов – общая катастрофа;

· 12 баллов – сильное изменение ландшафта.

42 43

По своим разрушительным последствиям землетрясения не име-

ют себе равных по силе и занимают первое место по числу жертв, раз-

рушений и экономическому ущербу.

Таблица 11

Сопоставление разрушений зданий и сооружений

от воздействия землетрясения и ядерного взрыва

Баллы землетрясения

12-балльная

шкала, балл

Шкала Рихтера,

магнитуда

Характер

разрушения

зданий

Избыточное

давление,

МПа

12; 11; 10 8 и выше Полное и

сильное

Более 0,1

9; 8; 7,5 7,0 Сильное и

среднее

0,1–0,03

7–6 5,0 Слабое и

частичное

0,03–0,01

Самая большая жертва Земле в XX в. была принесена в 1978 г.

По разным оценкам от 255 до 600 тыс. жизней унесло землетрясение

в Китае, там же в 1556 г. погибло 8200 чел.

За год на планете происходит около 18 землетрясений; рекордным

считается 1943 г. – зарегистрировано 41 землетрясение.

7 декабря 1988 г. на территории Армении произошло землетрясе-

ние магнитудой 6,9 балла по шкале Рихтера. Хотя магнитуда в Арме-

нии значительно ниже, чем в Мехико в 1985 г. (8,1 балл) и в Сан-Фран-

циско в 1906 г. (8,5 балла), последствия армянского землетрясения бо-

лее тяжелые – 40 тыс. человеческих жертв.

Вопрос 8. Пожары. Общие сведения. Основные параметры

Пожары – это неконтролируемый процесс горения, сопровождаю-

щийся уничтожением материальных ценностей, наносящий материаль-

ный ущерб и создающий опасность для жизни и здоровья людей.

Горение на пожаре отличается от других видов горения склоннос-

тью к самопроизвольному распространению огня, сравнительно невы-

сокой степенью полноты сгорания, интенсивным выделением дыма,

содержащего продукты полного и неполного окисления в атмосфере

кислорода воздуха.

Причины пожаров ЧС: стихийные бедствия, аварии (разрушение

резервуаров, емкостей на объектах, столкновение, опрокидывание, сход

с рельсов составов при перевозке легковоспламеняющихся жидкостей

и газов), взрывы, применение ОМП, нарушение персоналом правил

техники безопасности.

По взрывопожарной опасности производства подразделяются

на пять категорий: А, Б, В, Г, Д.

Ниже перечислены процессы получения, хранения или примене-

ния веществ, воспламеняющихся или взрывающихся при воздействии

воды, воздуха или контакте друг с другом:

· категория А с температурой вспышки паров до 28 °С;

· категория Б с температурой 29–61 °С;

· категория В с температурой более 61 °С;

· категория Г – производства, связанные со сжиганием любых

видов топлива;

· категория Д – процессы получения, хранения или применения

негорючих веществ и материалов в холодном состоянии.

По масштабам и последствиям различают следующие виды пожаров:

1. Отдельный пожар – возникает в отдельном здании или соору-

жении; передвижение людей и техники по застроенной территории воз-

можно без средств защиты.

2. Массовый пожар – совокупность отдельных пожаров, одно-

временное горение 25 % зданий.

3. Сплошной пожар – одновременное горение преобладающего

количества зданий и сооружений (не менее 90 %), скорость распрост-

ранения 130 м/ч, невозможно передвигаться без средств защиты от теп-

лового излучения.

4. Огневой шторм – особая форма распространяющегося сплош-

ного пожара, когда имеют место сильные восходящие потоки продук-

тов сгорания и нагретого воздуха, а скорость воздуха, поступающего со

всех сторон к границам огневого шторма, очень высока.

5. Тление и горение завалов – концентрация оксида углерода

в воздухе 0,2 % вызывает смертельное отравление в течение 30–60 мин.

Лесные пожары – это неуправляемое горение растительности, рас-

пространяющееся на территории леса.

Низовые пожары – сгорание хвойного подлеска, опавшей хвои,

листвы, коры и живого покрова. Фронт низового пожара продвигается

со скоростью до 1 км/ч, высота пламени 1,5–2 м.

Верховые пожары характеризуются сгоранием подпочвенного по-

крова и полосы древостоя; скорость распространения 8 км/ч, а верхо-

вой беглый – со скоростью 25 км/ч.

44 45

Подземные (почвенные) пожары являются дальнейшей стадией

развития низового пожара; распространяются медленно.

Торфяные пожары – это подземные пожары.

Степные (полевые) пожары возникают на открытой степной

местности, перемещаются со скоростью до 25 км/ч.

Вопрос 9. Вредные вещества. Воздействие их

на живой организм

Под вредными (опасными) веществами понимаются такие веще-

ства, определенное количество которых способно инициировать явле-

ния или процессы, поражающие людей, животных и растений, наносящие

ущерб основным производственным фондам или окружающей среде.

В качестве вредных (опасных) веществ рассматривают отравляю-

щие вещества (ОВ), аварийно-химические отравляющие вещества

(АХОВ), а также вещества, способные образовывать в ЧС взрывоопас-

ные облака топливовоздушной смеси.

ОВ и средства их применения, включая носители, приборы и уст-

ройства управления, используемые для доставки химических боепри-

пасов к цели, относятся к компонентам химического оружия. Основ-

ной количественной характеристикой поражающего действия АХОВ

и ОВ является токсическая доза (токсодоза).

Токсодоза – это произведение концентрации АХОВ и ОВ на экс-

позицию (время пребывания незащищенного человека в зараженном

воздухе):

где c – концентрация; t – время (экспозиция).

Токсодоза измеряется: при ингаляции – в мг×мин/л, при попада-

нии во внутрь (через кожу, желудочно-кишечный тракт) – в мг×мин/кг

живой массы.

Количественной характеристикой степени заражения различных

поверхностей является плотность заражения, т. е. количество АХОВ

и ОВ, находящееся на поверхности объекта, измеряется в г/м

Для обеспечения безопасности людей установлены предельно до-

пустимые концентрации (ПДК).

ПДК – концентрация, которая не может вызвать заболевания или

отклонения в здоровье человека и его последующих поколениях.

Пороговая концентрация – концентрация, вызывающая начальные

симптомы заболевания.

Под поражающей концентрацией (токсодозой) понимают наимень-

шее количество АХОВ в единице объема зараженного воздуха, которое

может вызвать ощутимый физиологический эффект за определенное

время.

Аварии на химически опасных объектах (ХОО), где имеются

АХОВ, и применение ОВ приводят к заражению территории и пораже-

нию людей, животных и растений.

ОВ классифицируют: по назначению, по физиологическому дей-

ствию на организм, по быстроте наступления поражающего действия

(табл. 12).

По назначению ОВ бывают: смертельные, временно выводящие

из строя, раздражающие, учебные. Кроме того, ОВ делят на стойкие

вещества (V-X, зоман), поражающее действие которых длится в тече-

ние нескольких часов, и нестойкие (синильная кислота, хлорциан, за-

рин и др.), поражающее действие которых сохраняется в течение не-

скольких десятков минут.

По физиологическому действию на организм ОВ бывают: нервно-

паралитические (зоман, зарин, V-X), кожно-нарывные, общеядовитого

действия (синильная кислота и др.), удушающие, раздражающие

(C-S и др.).

По быстроте наступления поражающего действия ОВ бывают:

быстродействующие, не имеющие периода скрытого действия (зарин,

зоман и т. д.) и медленнодействующие ОВ, обладающие скрытым пе-

риодом действия (V-X, B-Z и т. д.) (табл. 14).

Все химически опасные объекты (ХОО) делятся по степени опас-

ности:

· 1-я степень – если при аварии на объекте в зону поражения

может попасть более 75 тыс. чел.;

· 2-я степень – если при аварии в зону может попасть 40–

75 тыс. чел.;

· 3-я степень – если при аварии в зоне может оказаться до

40 тыс. чел.

На степени химической опасности могут также делиться города

и районы.

АХОВ хранят и транспортируют в жидком, сыпучем и твердом

состояниях.

46 47

Зона химического заражения (ЗХЗ) (рис. 15), включая место раз-

лива АХОВ, над которой распространилось облако с парами АХОВ

в поражающих концентрациях (см. табл. 12), характеризуется глуби-

ной (Г), шириной (Ш) и площадью (П).

Основными химическими веществами, относящимися к разряду

АХОВ и применяемыми в хозяйстве являются: хлор, аммиак, сероводород,

цианистый водород и другие (всего более ста наименований, табл. 13).

Таблица 12

Ориентировочная глубина распространения паров (км)

некоторых АХОВ в условиях городской застройки

при скорости ветра 1 м/c, инверсия

Аммиак Хлор

Концентрация

Количество

АХОВ в

очаге, т

поражающая

смертельная поражающая

смертельная

5 0,5 0,1 4,0 0,9

25 1,3 0,4 11,5 2,5

50 2,1 0,6 18,0 3,8

100 3,4 1,0 30,0 6,3

Таблица 13

Основные свойства АХОВ (пример)

Вид АХОВ Плотность от-

носительно

воздуха

Средняя токсиче-

ская доза незащи-

щенного человека,

мин/мг ×

Максимальная

концентрация для

применения про-

тиводействия,

г/м

Хлор Тяжелее в 2,5

раза

0,6 2,5

Аммиак Легче в 2 раза 15,0 15,0

Для оценки химической обстановки необходимо иметь данные о

скорости v и направлении приземного ветра

, температуре воздуха и

почвы

, степени вертикальной устойчивости воздуха.

Степени вертикальной устойчивости:

Инверсия – состояние атмосферы, при котором восходящие пото-

ки воздуха отсутствуют, а температура почвы ниже температуры возду-

ха (обычно ночью, при ясной погоде, слабом ветре), (

);

Конвекция – состояние атмосферы, при котором сильно развиты

восходящие потоки воздуха, а температура поверхности почвы выше

температуры воздуха (

);

Изотермия – такое состояние атмосферы, при котором восходя-

щие потоки воздуха очень слабы, а температура почвы равна темпера-

туре воздуха (

Таблица 14

Основные свойства боевых ОВ (пример)

Воздействие токсодозы на Классификация ОВ

органы дыхания кожу

CtÐ

JCt

DÐ

***

Наимено-

вание ОВ

Назна-

чение

Физическое

воздействие

мин/мг ×

мг/чел.

Зарин 0,10 0,055 1,480

V-X

Нервно-

паралитиче-

ское

0,01 0,005 0,007

Иприт

Смер-

тельное

Кожно-

нарывное

1,30 0,200 5,000

CtÐ – гибель 50 %, поражение через органы дыхания.

JCt – выход из строя 50 % людей, поражение через органы дыхания.

***

DÐ

– смертельный исход 50 %, поражение через кожу.

Хлор – 15 v

АХОВ 10,00 10,9 Опасная

Чрезвычайно зона

опасная зона

Смертельная

концентрация

Очаг поражения

V-X Территория

ОВ

A 700 опасной Ш

концентрации

Рис. 15. Зоны химического заражения

48 49

Более точно степень вертикальной устойчивости воздуха, как пра-

вило, определяется с помощью графика.

Вопрос 10. Бактериологические (биологические) ЧС

Боевые свойства бактериологического (биологического) оружия

определяются рядом особенностей действия данных средств на орга-

низм человека и животное. К ним относятся: способность вызывать

местные инфекционные заболевания людей и животных при попада-

нии в организм в ничтожно малых количествах; способность переда-

ваться от больных к здоровым; большая продолжительность действия

(споры); наличие инкубационного периода (скрытого периода) и др.

Наиболее опасными заболеваниями в ЧС мирного и военного вре-

мени являются: чума, натуральная оспа, холера, сибирская язва.

Эпидемические очаги характеризуются возникновением значитель-

ного количества инфекционных заболеваний или даже небольшого числа

особо опасных инфекционных заболеваний, наличием в окружающей

среде условий, способствующих распространению инфекции. В этих

условиях на пострадавшие и сопредельные территории накладывается

режим карантина или обсервации, предусматривающих систему режим-

ных мероприятий.

Карантин – комплекс организованных режимных, административ-

но-хозяйственных, санитарно-гигиенических, противоэпидемиологи-

ческих и лечебно-профилактических мероприятий, направленных на

полную изоляцию эпидемиологического очага особо опасных инфек-

ций, очага биологического (бактериологического) поражения и полную

последующую ликвидацию заражения.

Обсервация – система мер по медицинскому наблюдению за изо-

лированными людьми, имевшими контакт с больными карантинными

инфекционными заболеваниями и выезжающими из зон карантина.

В целях предупреждения распространения инфекции территория,

на которой введен карантин, изолируется путем выставления вооружен-

ной охраны.

Вопрос 11. Очаги комбинированного поражения

Очагом комбинированного поражения (ОКП) называется терри-

тория, в пределах которой в результате воздействия двух и более видов

оружия массового поражения или других средств нападения противни-

ка возникла сложная обстановка, требующая аварийно-спасательных и

других неотложных работ, с обязательным обеззараживанием местнос-

ти и находящихся на ней объектах.

В условиях массированного применения противником различных

видов ОМП нередко будут возникать ОКП за счет сочетания поражаю-

щих факторов ядерного взрыва, химического и бактериологического

заражения. Сочетание радиоактивного, химического и бактериологи-

ческого заражений создает сложный ОКП. Сочетание поражающих

факторов ЧС мирного времени имеет одно и то же состояние; ОКП ха-

рактеризуется сочетанием различных видов поражения людей, различ-

ной степенью разрушения зданий, сооружений и техники, а главное –

увеличением потерь как населения, так и материальных средств. Кро-

ме всего прочего, ОКП усложняет и требует формирования большего

количества средств и личного состава для проведения АС и ДНР.

В качестве надежной меры по предотвращению или снижению

опасного воздействия поражающих факторов в ОКП является исполь-

зование ЗС ГО в соответствующем режиме защиты.

Рекомендуемая литература

1. Федеральный закон «О защите населения и территорий от ЧС природ-

ного и техногенного характера».

2. Журавлёв В. П. и др. Защита населения и территорий в чрезвычайных

ситуациях. – М.: Изд-во Ассоциации строительных вузов, 1999.

3. Атаманюк В. Г. и др. Гражданская оборона: учебник для вузов. – М.:

Высшая школа, 1987.

4. Наставления по ГО для городов, районов (города), организаций.

5. Журнал «Гражданская защита», 1995–2004.

50 51

Химически опасный ОЭ – это объект при аварии и разрушении

которого могут произойти массовые поражения людей и животных

от АХОВ.

Химически опасными объектами являются районные и городские

водопроводные станции, на которых имеются ёмкости с жидким хло-

ром (для обеззараживания воды), пищевые предприятия (моло-козаво-

ды), где имеются ёмкости с аммиаком для холодильных установок.

К химически опасным относятся производства, использующие в тех-

нологическом процессе кислоты, и т. д.

Зона заражения АХОВ – территория, зараженная АХОВ в опас-

ных для жизни людей пределах.

Под прогнозированием масштаба заражения АХОВ понимается

определение глубины и площади зоны заражения АХОВ.

Под аварией понимается нарушение технологических процессов

на производстве: повреждение трубопроводов, емкостей, хранилищ,

транспортных средств при осуществлении перевозок и т. п., приводя-

щие к выбросу АХОВ в атмосферу в количествах, представляющих

опасность массового поражения людей и животных. Под разрушением

химически опасного объекта следует понимать его состояние в резуль-

тате катастроф и стихийных бедствий, приведших к полной разгерме-

тизации всех ёмкостей и нарушению технологических коммуникаций.

Химически опасный объект народного хозяйства – объект, при

аварии или разрушении которого могут произойти массовые пораже-

ния людей, животных и растений сильнодействующими ядовитыми

веществами.

Первичное облако – облако АХОВ, образующееся в результате

мгновенного (1–3 мин) перехода в атмосферу части содержимого ёмко-

сти АХОВ при её разрушении.

Вторичное облако – облако АХОВ, образующееся в результате

испарения разлившегося вещества с подстилающей поверхности.

Пороговая токсодоза – ингаляционная токсодоза, вызывающая

начальные симптомы поражения.

Под эквивалентным количеством сильнодействующего ядовито-

го вещества понимается такое количество хлора, масштаб поражения

которым при инверсии эквивалентен масштабу заражения при данной

степени вертикальной устойчивости воздуха количеством данного ве-

щества, попадающим в первичное (вторичное) облако.

Площадь зоны фактического заражения АХОВ – площадь

территории, зараженной АХОВ в опасных для жизни пределах.

Тема 3. ОЦЕНКА ХИМИЧЕСКОЙ ОБСТАНОВКИ

ПРИ АВАРИИ НА ХИМИЧЕСКИ ОПАСНОМ ОБЪЕКТЕ

Цель: изучить практические расчеты основных показателей хи-

мической обстановки для определения масштаба и характера зараже-

ния, а также для проведения анализа их влияния на функционирование

ОЭ и деятельность населения.

Учебные вопросы:

1. Цель оценки обстановки в ЧС мирного и военного времени.

2. Основные понятия и определения. Перечень и общая характе-

ристика АХОВ.

3. Методика оценки и расчетов химической обстановки для ХОО.

4. Пример расчета глубины и площади заражения в случае выб-

роса АХОВ на ХОО.

5. Оценка химической обстановки при применении ОВ в ЧС во-

енного времени.

Вопрос 1. Цель оценки обстановки в ЧС мирного

и военного времени

Целью комплексной оценки обстановки в ЧС в мирное время сле-

дует считать: определение масштаба и степени радиационного и хими-

ческого заражения территории; характера разрушений зданий, соору-

жений и КЭС; степени поражения пожарами населенных пунктов и от-

дельных сооружений; массовости потерь и тяжести поражений людей,

а также характера ситуации, влияющей на ведение спасательных работ

при ликвидации последствий ЧС.

При ЧС в мирное время оцениваются: радиационная, химическая,

инженерная, пожарная, медицинская, биологическая и эпидемиологи-

ческая обстановки.

Вопрос 2. Основные понятия и определения. Перечень

и общая характеристика АХОВ

АХОВ – это химическое вещество, применяемое в народнохозяй-

ственных целях, которое при выливе или выбросе может приводить

к заражению воздуха с поражающими концентрациями. Основные хи-

мические свойства АХОВ представлены в прил. 5.

52 53

Окончание табл. 15

Основные свойства веществ

Токсические свойства АХОВ

Отно-

ситель-

ная

моле-

куляр-

ная

масса, г

Плот-

ность,

г/см

Температура

кипения, °С

Поражающая

концентра-

ция, мг/л

Время воз-

действия

Смертельная

концентра-

ция, мг/л

Время воз-

действия

Дегазирующие

вещества

Сер-

нис-

тый

ангид-

рид

64,07 1,46 –10 0,4–0,5 50

мин

1,4–1,7 1 ч Гаше-

ная из-

весть,

аммиак,

щелочь

Окись

угле-

рода

28,1 – –190 0,22 2,5 ч 3,4–5,7 30

мин

–

Серо-

угле-

род

76,12 1,26 46 1,5–1,6 1,5 ч 10 1,5 ч Серни-

стый

натрий

или ка-

лий

Трех-

хлори-

стый

фос-

фор

137,4 1,53 74,8 0,08–0,15

мин

1,0–0,5 30

мин

Ще-

лочь,

аммиак

Фтори

стый

водо-

род

20 0,98 19,4 0,4 10

мин

1,5 5

мин

Ще-

лочь,

аммиак

Вопрос 3. Методика оценки и расчетов

химической обстановки для ХОО

Методика позволяет осуществлять прогнозирование масштабов зон

заражения при авариях на технологических емкостях и хранилищах,

при транспортировке железнодорожным, трубопроводным и другими

видами транспорта, а также в случае разрушения химически опасных

объектов.

Площадь зоны возможного заражения АХОВ – площадь террито-

рии, в пределах которой под воздействием изменения ветра может пе-

ремещаться облако АХОВ.

Объекты, использующие, производящие и хранящие АХОВ:

· предприятия нефтеперерабатывающей и нефтехимической про-

мышленности;

· предприятия, имеющие хладагенты, где используют аммиак:

пищевые, мясомолочные, продовольственные базы;

· ж/д станции, имеющие пути отстоя подвижных составов с

АХОВ;

· водопроводы и очистные сооружения, применяющие хлор;

· склады и базы.

Чаще всего в хозяйстве применяются (табл. 15):

· аммиак;

· хлор;

· сернистый ангидрид;

· окись углерода;

· сероуглерод;

· треххлористый фосфор;

· фтористый водород.

Таблица 15

Основные свойства веществ

Токсические свойства АХОВ

Отно-

ситель-

ная

моле-

куляр-

ная

масса, г

Плот-

ность,

г/см

Температура

кипения, °С

Поражающая

концентра-

ция, мг/л

Время воз-

действия

Смертельная

концентра-

ция, мг/л

Время воз-

действия

Дегазирующие

вещества

Амми-

ак

17,01 0,68 –33,4 0,2 6 ч 7 30

мин

Вода

Хлор 70,91 1,56 –34,6 0,01 1ч 0,1–0,2 1 ч Гаше-

ная из-

весть,

щелочь,

вода

54 55

Таблица 16

Исходные данные для прогнозирования

Исходные данные Основные показатели

Заблаговременное

прогнозирование

После аварии

Величина выброса

АХОВ

Содержание АХОВ в

максимальной по объе-

му емкости

Конкретные данные о

количестве выброшен-

ного (разлившегося)

АХОВ

Метеоусловия Инверсия, скорость вет-

ра 1 м/с

Реальные метеоусло-

вия

Таблица 17

Толщина слоя разлива жидкости

Условия разлива Принимаемая толщина слоя разлива h, м

Свободный разлив АХОВ

Разлив в поддон или обваловку

Разлив в групповой поддон или

групповую обваловку

05,0=h

м (по всей площади разлива)

2,0-= Hh (H– высота поддона или

обваловки, м)

, где

Q – количество разлив-

шегося АХОВ, d – плотность АХОВ,

т/м

, F – площадь разлива, м

h = H – 0,2 м

= 0,05

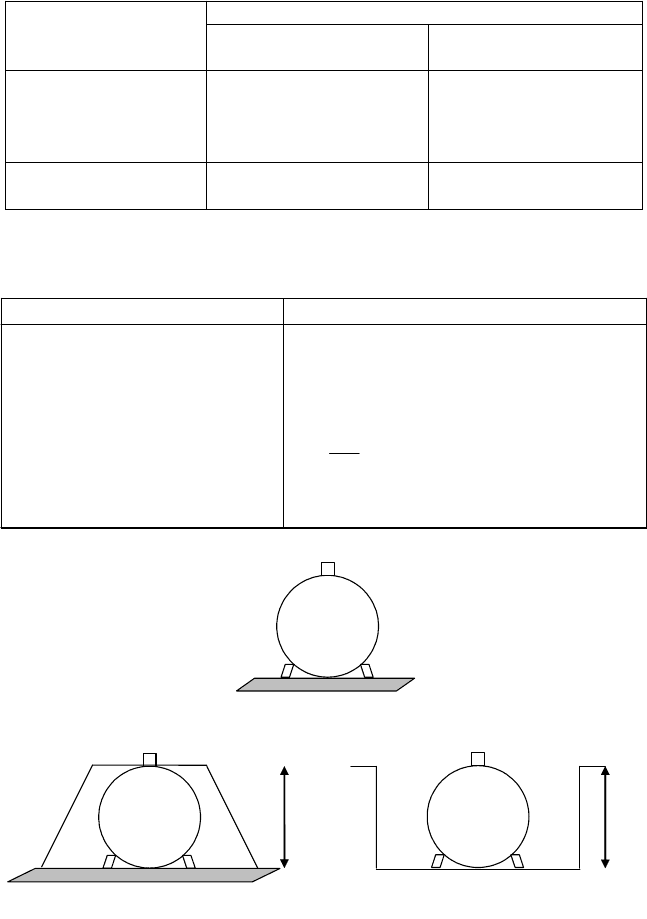

Рис. 16. Условия хранения АХОВ

Методика распространяется на случай выброса АХОВ в атмосфе-

ру в газообразном, парообразном или аэрозольном состояниях.

Масштабы заражения АХОВ в зависимости от их физических

свойств и агрегатного состояния рассчитываются по первичному и вто-

ричному облаку, например:

· для сжиженных газов – отдельно по первичному и вторичному

облаку;

· для сжатых газов – только по первичному облаку;

· для ядовитых жидкостей, кипящих выше температуры окру-

жающей среды, – только по вторичному облаку.

Исходные данные для прогнозирования масштаба заражения

АХОВ:

· общее количество АХОВ на объекте и данные по размещению

их запасов в ёмкостях и технологических трубопроводах;

· количество АХОВ, выброшенных в атмосферу, и характер их

разлива на подстилающей поверхности (свободно, в поддон или в об-

валовку);

· высота поддона или обваловки складских ёмкостей;

· метеорологические условия: температура воздуха, скорость

ветра на высоте 10 м (на высоте флюгера), степень вертикальной ус-

тойчивости воздуха.

При заблаговременном прогнозировании масштабов заражения на

случай производственных аварий в качестве исходных данных рекомен-

дуется принимать за величину выброса АХОВ Q его содержание в мак-

симальной по объему единичной ёмкости (технологической, складской,

транспортной и др.), метеорологические условия – инверсия, скорость

ветра – 1 м/с.

Для прогноза масштабов заражения непосредственно после ава-

рии должны браться конкретные данные о количестве выброшенного

(разлившегося) АХОВ и реальные метеоусловия.

Внешние границы зоны заражения АХОВ рассчитываются по поро-

говой токсодозе при ингаляционном воздействии на организм человека.

Прогнозирование может осуществляться заблаговременно (зара-

нее, до возникновения ЧС) или после аварии (при оперативном плани-

ровании СНР). При этом учитывают данные, приведенные в табл. 16.

При прогнозировании допускается, что емкости, содержащие

АХОВ, разрушаются полностью (АХОВ разливается). Толщина слоя

разлива жидкости приведена в табл. 17, рис. 16.

56 57

Определение эквивалентного количества вещества

по первичному облаку

Эквивалентное количество вещества по первичному облаку (в тон-

нах) определяется по формуле

07531Э1

QKKKKQ

где

– коэффициент, зависящий от условия хранения АХОВ – прил. 1

(для сжатых газов

);

– коэффициент, равный отношению

пороговой токсодозы хлора к пороговой токсодозе другого АХОВ (прил. 1);

– коэффициент, учитывающий степень вертикальной устойчивости

воздуха: принимается равным при инверсии – 1, для изотермии – 0,23,

для конвекции – 0,08. Степень вертикальной устойчивости воздуха

определяется по прил. 4;

– коэффициент, учитывающий влияние

температуры воздуха – прил. 1 (для сжатых газов

);

– количествоо

выброшенного (разлившегося) при аварии вещества, т.

При авариях на хранилищах сжатого газа величина

рассчиты-

вается по формуле

dVQ

где

– плотность АХОВ, т/м (см. прил. 1);

– объем хранилища, м.

При авариях на газопроводе величина

рассчитывается по фор-

муле

100

ndV

Q =

где n – процентное содержание АХОВ в природном газе; d – плотность

АХОВ,

т/м

(прил. 1);

– объем секции газопровода между

автоматическими отсекателями,

При определении величины

Э1

для сжиженных газов, не вошед-

ших в прил. 1, значение коэффициента

принимается равным 1,

а значение коэффициента

рассчитывается по соотношению

исп

Предельное время пребывания людей в зоне заражения и продол-

жительность сохранения неизменных метеоусловий принимаются рав-

ными 4 ч.

Определение количественных характеристик выброса АХОВ

Количественные характеристики выброса АХОВ для расчета мас-

штабов заражения определяются по их эквивалентным значениям.

Основные модели, принимаемые для получения эмпирических

зависимостей при прогнозировании и оценке обстановки на ХОО:

(

)

(

)

TMQfS ,,,Г

;

(

)

MNTQQf ,,,,Г

2э1эз

;

(

)

(

)

vfNMfS ,,Г,

зф

;

= )18.табл(,,,,,,,,,,Г

7654321

0з

KKKKKKKNT

;

(

)

NKfS ,,Г

8зф

;

(

)

(

)

vffS

,Г

полн.зарв

Все обозначения расшифрованы в приведенных далее расчетных

формулах.

Таблица

Физический смысл коэффициентов

Физическое значение Коэффициент

Номер

таблицы

Условия хранения

Физические свойства АХОВ

Отношение пороговой токсодозы хлора

к пороговой токсодозе другого АХОВ

Учет скорости ветра

Учет степени вертикальной устойчиво-

сти воздуха

Учет времени, прошедшего с начала

аварии

Влияние температуры

Учет вертикальной устойчивости для

определения

58 59

где

– давление насыщенного пара вещества при заданной температуре

воздуха, мм рт. ст.;

– молекулярный вес вещества.

Расчет глубины зоны заражения при аварии

на химически опасном объекте

Расчет глубины зон заражения первичным (вторичным) облаком

АХОВ при авариях на технологических емкостях, хранилищах и транс-

порте ведется с помощью прил. 3, в котором приведены максимальные

значения глубин зон заражения первичным

или вторичным

обла-

ков АХОВ, определяемые в зависимости от эквивалентного количества

вещества и скорости ветра. Полная глубина зоны заражения Г (км), обус-

ловленная воздействием первичного и вторичного облака АХОВ, опре-

деляется по формуле

Г0,5ГГ

где

– наибольший,

– наименьший из размеров

. Полученноее

значение Г сравнивается с предельно возможным значением глубины

переноса воздушных масс

определяемым по формуле

где N – время от начала аварии, ч; v – скорость переноса фронта

зараженного воздуха при данных скорости ветра и степени вертикальной

устойчивости воздуха, км/ч (табл. 19).

Таблица 19

Скорость переноса фронта зараженного воздуха

Скорость

ветра, м/с

1 2 3 4 5 6 7 8 9 10

Инверсия

5 10

– – – – – – – – – – –

Изотермия

6 12

Конвекция

Скорость

переноса,

км/ч

7 14

– – – – – – – – – – –

где

– удельная теплоемкость жидкого АХОВ, кДж/кг×град;

– разность температур жидкого АХОВ до и после разрушения

ёмкости, ºС;

исп

– удельная теплота испарения жидкого АХОВ при

температуре испарения, кДж/кг.

Определение эквивалентного количества вещества

по вторичному облаку

Эквивалентное количество вещества по вторичному облаку рас-

считывается по формуле

( )

KKKKKKKQ

7654321Э2

1-=

где

– коэффициент, зависящий от физико-химических свойств АХОВ

(прил. 1);

– коэффициент, зависящий от скорости ветра (прил. 2);

– коэффициент, зависящий от времени после начала аварии N:

NTN

NTT

если ,

, если ,

8,0

(при

ч,

принимается для 1 ч); d – плотность АХОВ, т/м

(см. прил. 1); h – толщина слоя АХОВ, м.

Продолжительность поражающего действия АХОВ определяется

временем его испарения с площади разлива.

Время испарения АХОВ с площади разлива (в часах) определяет-

ся по формуле

742

KKK

T =

где h и d – те же величины, что и в формуле для

Э2

При определении величины

Э2

для веществ, не вошедших в прил. 1,

значение коэффициента

принимается равным 1, а значение коэф-

фициента

определяется по формуле

pMK

101,8

×=
