Каналы для сброса воды с затопленных участков местности
делают как в ходе наводнения, так и после него.
Глубина канала определяется по профилю преграды, который
вычерчивается по данным крупномасштабной карты или плана
местности. За отметку дна канала принимается наиболее низкая
отметка, до которой необходимо сбросить воду с затопленной
местности.
Каналы глубиной до двух метров устраиваются взрывом одно)
го удлиненного заряда или одного ряда сосредоточенных заря)
дов. Каналы большей глубины образуются последовательным
взрыванием зарядов (последовательной проходкой). При первой
проходке взрывается количество зарядов (рядов зарядов), рав)

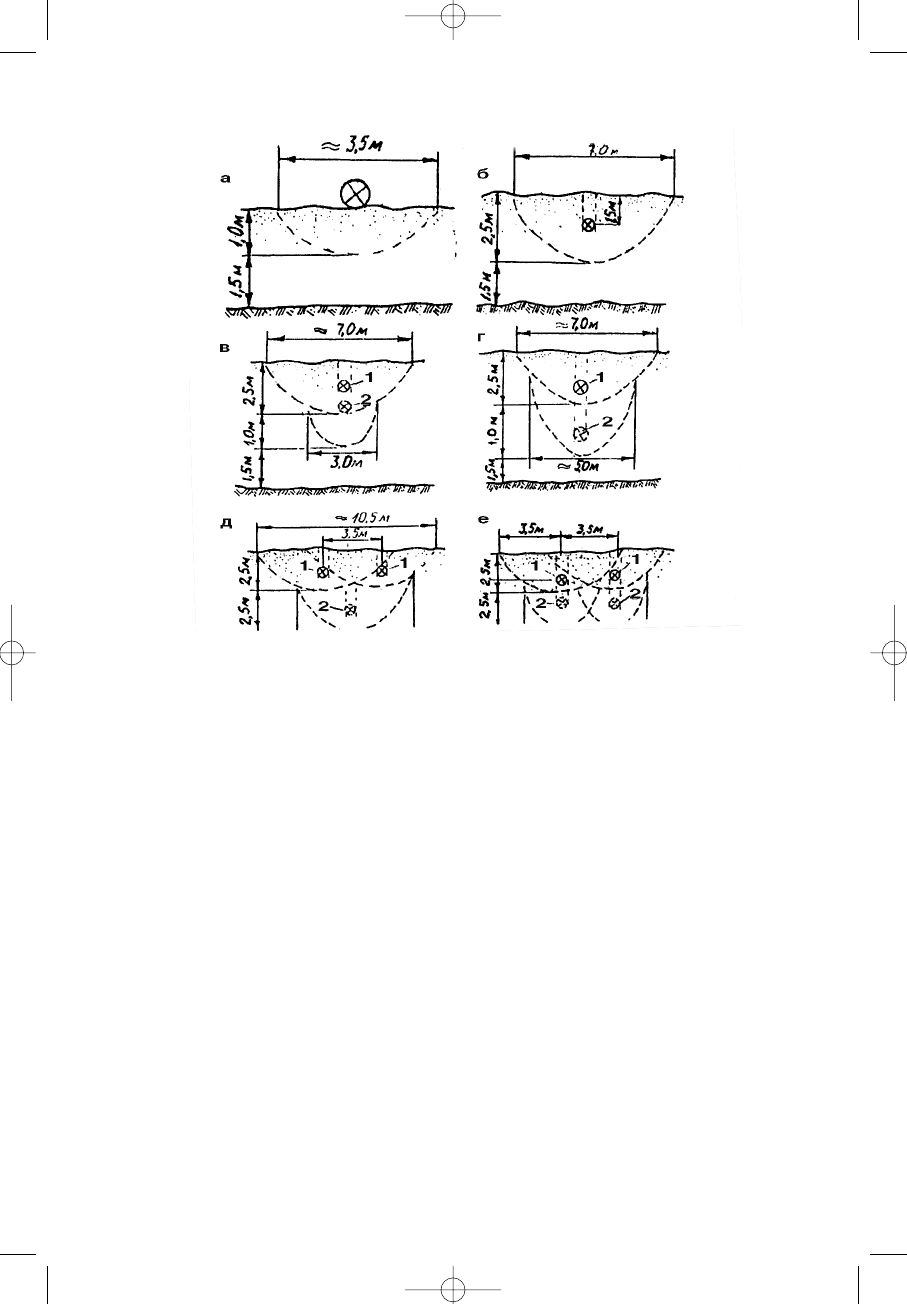

ное количеству проходок (рис. 6.6). В каждой последующей про)
ходке количество зарядов уменьшается по сравнению с предыду)
щей на один.
Дно канала после каждого взрыва выравнивается с целью соз)
дания условия для выделки зарядных устройств (траншей, колод)
цев) для последующего взрыва.
Масса удлиненных или сосредоточенных зарядов определяет)
ся при показателе действия взрыва n = 2,5–3,0. При последова)
тельной проходке канала заряды первой серии рассчитываются
при n = 2,0–2,5, а для каждой последующей серии показатель
действия взрыва увеличивается на 0,5.
Заряды для устройства канала должны взрываться бескап)
сюльным способом с помощью сети из ДШ или с помощью соеди)
нительных зарядов.
Перемещение грунтов и скальных пород производится взрывом
внутренних зарядов на выброс. При производстве ВР в условиях ЧС,
как правило, применяется направленный выброс грунта (пород).
Направленность выброса грунта достигается:
• разновременным взрыванием зарядов, рассчитанных при
одинаковом показателе действия взрыва (n);
• одновременным взрыванием зарядов, рассчитанных при раз)
ных значениях показателя действия взрыва.
Наименьший показатель действия взрыва при направленном
перемещении пород принимается: для удлиненных зарядов – n = 1,8;
для сосредоточенных зарядов – n = 2,0. С увеличением дальности
перемещения пород показатель действия взрыва увеличивается.
Разновременное взрывание зарядов с замедлением (1–3 с)
применяется на местности с уклоном в сторону метания более 15°.
При отрывке котлованов с выбросом породы в обе стороны
производится одновременное взрывание нечетного количества
зарядов (рядов зарядов). Ближайшие к направлению выброса
породы заряды рассчитываются при наименьшем показателе
151
Spravochnik_Spas_10.qxp 16.08.2006 13:22 Page 151
действия взрыва, а каждый последующий заряд рассчитывается
с n на 0,5 больше по сравнению с предыдущим. Средний заряд
(рис. 6.7) имеет наибольший показатель действия взрыва.
При разновременном взрывании зарядов ближайший к напра)
влению выброса заряд взрывается мгновенно, а каждый после)
дующий с замедлением в 1–2 с по сравнению с предыдущим.
При планировании устройства защитных дамб и плотин (рис. 6.8,
6.9) прежде всего определяется объем грунта, который должен быть
уложен в дамбу, плотину (V
пл
). Найденный объем грунта является
основой для расчета массы и глубины заложения заряда (зарядов)
и их количества, при этом должно соблюдаться равенство количе)
ства требующегося объема грунта (V
пл
) и выбрасываемого (V
ВЫБР
).
V
пл
= a·V
ВЫБР
, (6.4)
где: а – численный коэффициент, учитывающий неполноту выброса
грунта в избранном направлении (0,65 < а < 0,85).
При устройстве плотин заряды закладываются на разную глу)
бину (рис. 6.9) в один или более ярусов. Заряды, заложенные
более глубоко, взрывают с замедлением в 2–3 с, заряды верхне)
го яруса рассчитываются с показателем действия взрыва на
0,5–0,6 больше, чем заряды нижнего яруса.
При возведении плотин должны проводиться расчеты спе)
циально для каждого случая.

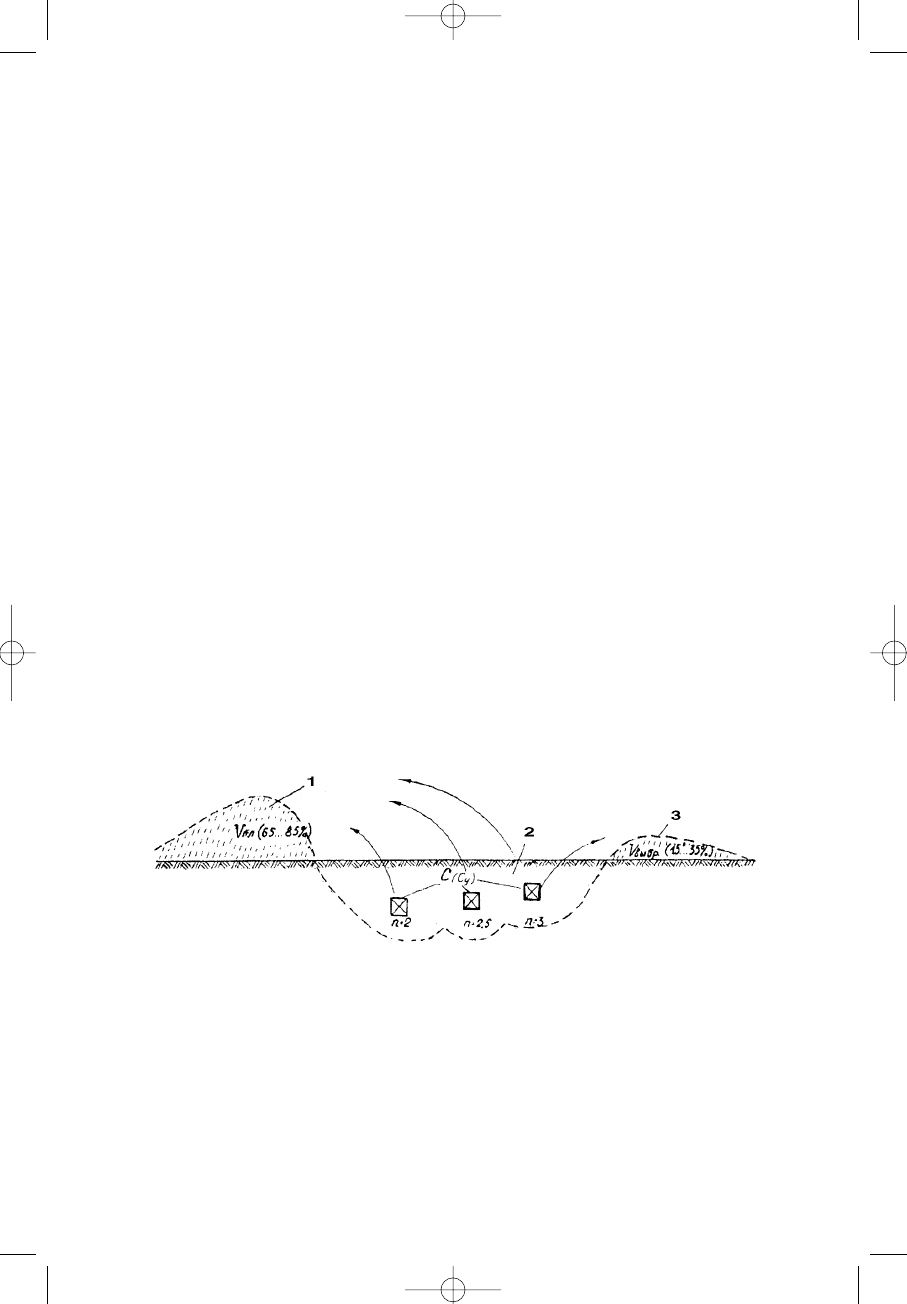

Рис. 6.8. Схема размещения зарядов при устройстве дамбы
направленным выбросом грунта:
1 – дамба; 2 – ров; 3 – грунт, выброшенный в противоположную
от дамбы сторону (на горизонтальном участке местности
выбрасывается до 30–35%; на местности, имеющей уклон в сторону
дамбы – не менее 30%)
152
Spravochnik_Spas_10.qxp 16.08.2006 13:22 Page 152

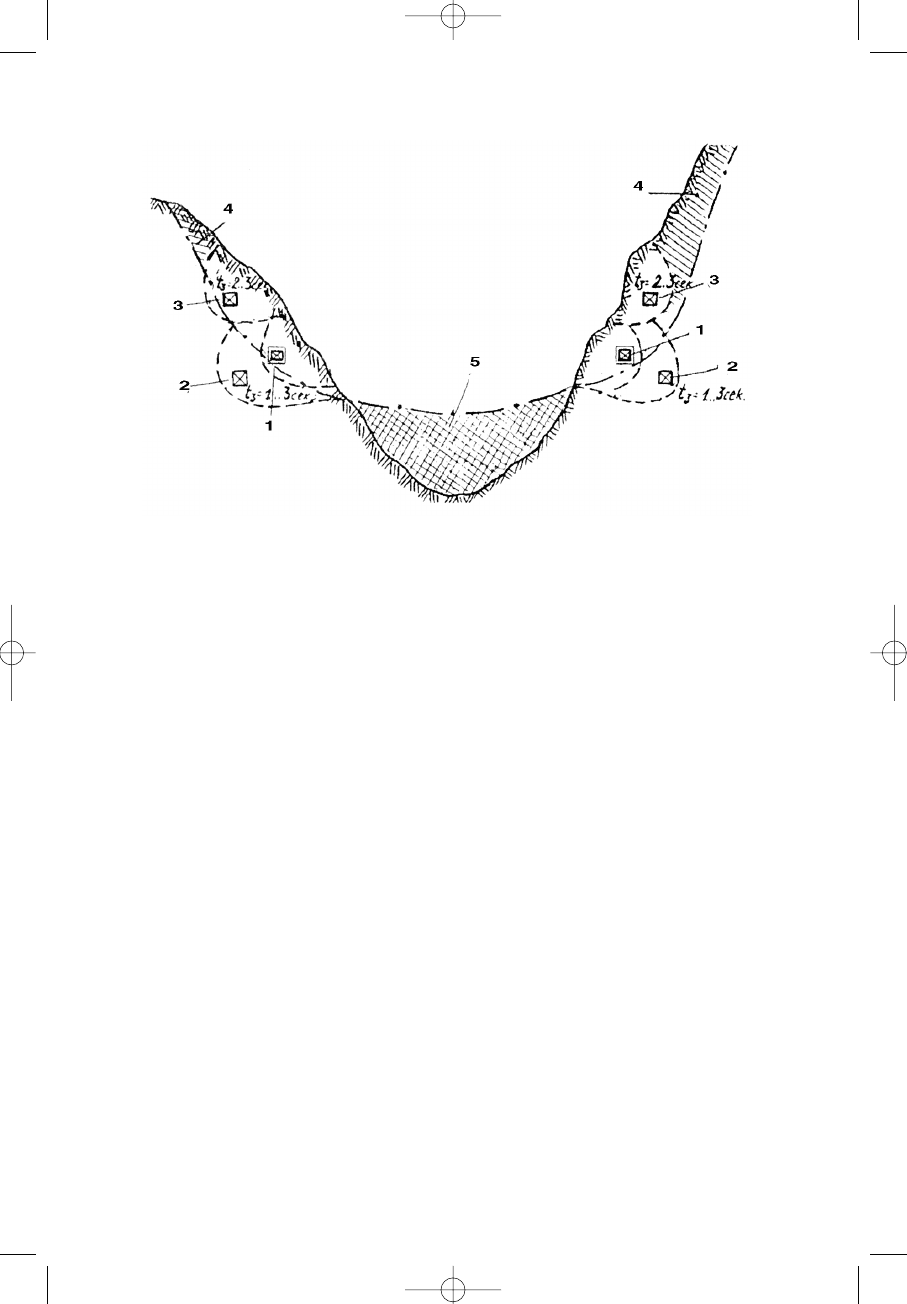

Рис. 6.9. Схема размещения зарядов при устройстве плотины
направленным выбросом грунта:
1 – заряды ВВ первой очереди (t = 0) нижнего яруса;
2 – заряды ВВ второй очереди (t = 1…3 c) нижнего яруса;
3 – заряды ВВ верхнего яруса, 4 – призма обрушения; 5 – плотина
В состав команды для устройства дамб и рвов должны вклю)
чаться: взрывник с четырьмя)пятью помощниками, вездеходное
транспортное средство, один)два бульдозера, один)два одноков)
шовых экскаватора. Кроме того, в состав команды может входить
траншейная или бурильная машина.
Лесосплавные взрывные работы применяются для ликвидации
заторов при молевом сплаве (в весенне)летний период) и выкол)
ки вмерзшей древесины (в осенне)зимний период).
Работы по ликвидации заторов леса следует производить, как
правило, не выходя из лодки или не сходя с плота, которые под)
водятся против течения к нижней части затора. Заряды опускают
в воду и прочно прикрепляют к древесине.
При больших скоростях течения воды и заложении зарядов
недалеко от головы затора заряды опускают в воду на шестах.
Заряд привязывают к шесту с таким расчетом, чтобы заострен)
ный его конец можно было воткнуть в грунт (при небольшой глу)
бине воды – до 3,0–4,0 м). При этом огнепроводный шнур привя)
зывают к шесту и выводят наверх.
Во избежание повреждений древесины заряды опускают на
возможно большую глубину. Рекомендуется соблюдать следующие
примерные расстояния от места заложения заряда до древесины:
153
Spravochnik_Spas_10.qxp 16.08.2006 13:22 Page 153
Нельзя применять заряды в металлических оболочках, так как
осколки металла, вкрапленные в древесину под действием взры)
ва, затрудняют в последующем ее распиловку и портят пилы.
Заторы леса, получившиеся в результате образования внутри)
водного льда, разрешается взрывать наружными зарядами, рас)
полагаемыми сверху древесины, а еще лучше опущенными в про)
емы между бревнами внутри затора.
При невозможности использовать лодку или плот заряды опус)
кают прямо с берега. Так же как и при ликвидации заторов льда,
заряды следует закладывать в “замок”, местонахождение которо)
го определяют по выброшенным наружу бревнам.
Способ взрывания зарядов выбирают в зависимости от обста)
новки (устойчивости, размеров затора и пр.). Обычно применяют
огневой способ, так как электровзрывная сеть (детонирующий
шнур) в результате подвижки бревен в заторе часто разрывается.
Масса зарядов может быть 10,0–20,0 кг и более.
6.3. Применение взрывных работ для борьбы с селями
При селевых явлениях в первую очередь проводятся взрывные
работы для снижения мощности потока, защиты важных объектов
от разрушения, а при благоприятном рельефе местности для
остановки селевого потока или изменения направления его дви)
жения. Взрывные работы первой очереди подготавливаются при
угрозе чрезвычайной ситуации, а производятся с началом движе)
ния селевого потока.
Решение на применение взрывных работ принимается комисси)
ей по ликвидации ЧС и служит основой для разработки техниче)
ской и технологической документации на планирование, подготов)
ку и производство взрывных работ и постановку задачи исполните)
лям, привлекаемым к выполнению противоселевых мероприятий.
Для разработки предложений на применение взрывных работ
с появлением угрозы возникновения селя распоряжением противо)
селевой комиссии или ответственных лиц МЧС России проводит)
ся рекогносцировка селеопасного района, фотографирование
местности на предполагаемой трассе движения селя и анализ
обобщенных данных противоселевой службы по данному району.
Рекогносцировкой и анализом данных устанавливается:
• характер местности в селеопасном районе и водотока в нем;
• породы на склонах долины водотока и в селеобразующих
очагах;
Масса заряда, кг 1 2 4 6 8 10
Безопасное расстояние, м 1,2 1,5 1,9 2,2 2,4 2,6
154
Spravochnik_Spas_10.qxp 16.08.2006 13:22 Page 154
• местоположение и размеры селеобразующих очагов;
• возможный характер и мощность селевого потока;
• участки местности на пути движения селя, благоприятные
для возведения противоселевых сооружений;
• вид противоселевых сооружений и возможности по останов)
ке селя или изменения направления его движения;
• доступность местности в районе для движения техники;
• места, удобные для размещения постов наблюдения;
• прогнозируемое время схода селя.
В состав рекогносцировочных групп, помимо представителей
МЧС России (комиссии), должны обязательно включаться предста)
вители противоселевой службы, а при необходимости и представи)
тели научно)исследовательских противоселевых организаций.
Решения на применение взрывных работ для борьбы с селем
должны включать:
• цели и задачи применения взрывных работ, время на выпол)
нение подготовительных мероприятий;
• виды устраиваемых противоселевых сооружений;
• способы устройства защитных сооружений;
• очередность исполнения взрывных работ;
• состав сил МЧС России и других организаций, привлекаемых
к подготовке и производству взрывных работ;
• мероприятия по контролю за развитием чрезвычайной ситуа)
ции.
Техническая документация разрабатывается на каждое соору)
жение, устраиваемое взрывным способом. Характер технической
документации определяется сложностью возводимых сооруже)
ний. На плотины, мощные защитные дамбы, каналы для измене)
ния направления движения селя разрабатываются проекты
взрывных работ; на менее важные сооружения – технические
решения или паспорт взрыва.
При подготовке к противодействию селевому потоку устраива)
ются зарядные устройства (траншеи, колодцы, галереи и т.д.) и
прокладываются электрические сети, изготовляются заряды и
заготавливается забивочный материал.
С нарастанием опасности селя по указанию противоселевой
комиссии устанавливаются заряды и оборудуются места иници)
ирования; производится ограждение и устанавливается охрана
района производства взрывных работ; организуется круглосуточ)
ное дежурство на минных станциях и устанавливается связь
между постами наблюдения, минными станциями, руководителя)
ми взрывных работ и правительственной комиссией.
Производство взрывов для устройства сооружений осущест)
вляется по решению правительственной комиссии (ответственно)
155
Spravochnik_Spas_10.qxp 16.08.2006 13:22 Page 155
го лица МЧС России), а перед подходом селевого потока выпол)
няется руководителем взрывных работ.
После схода селя организуется рекогносцировка населенных
пунктов, предприятий и коммуникаций на трассе его движения с
целью уточнения ситуации, определения размеров бедствия и
мер по ее ликвидации. В ходе рекогносцировки производится
фотографирование местности в населенных пунктах и в районах
хозяйственной деятельности. Для объективной оценки ситуации
одновременно должны действовать воздушные и наземные рекогнос)
цировочные группы.
В решении на ликвидацию последствий селя определяются:
• виды взрывных работ и очередность их выполнения;
• силы и средства, привлекаемые к производству и обеспече)
нию взрывных работ;
• меры по организации спасательных работ.

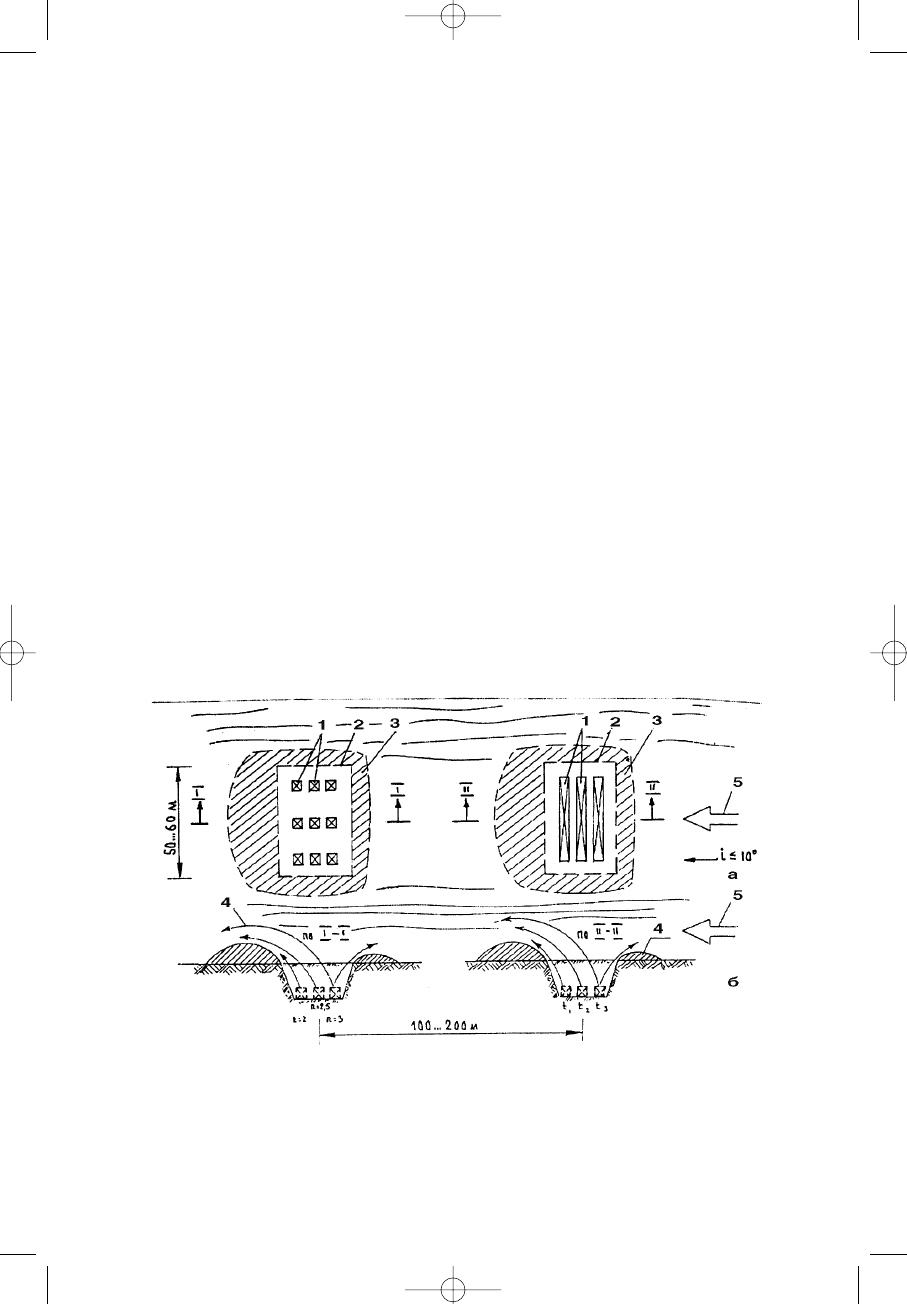

В широких долинах (более 50–60 м) котлованы устраиваются
поперек водотока с выбросом грунта в сторону уклона (рис. 6.10).
Котлованы должны перекрывать всю долину водотока. Расстоя)
ния между котлованами должны быть в пределах 100–200 м.
Поперечные котлованы следует устраивать разновременным
взрывом нескольких удлиненных зарядов или нескольких рядов
сосредоточенных зарядов. Глубина заложения зарядов должна
быть не менее 2,0–2,5 м.
Рис. 6.10. Схема установки зарядов при устройстве котлованов
поперек широкой долины на пути движения селя:
1 – заряд ВВ; 2 – контуры котлована; 3 – граница выброса породы
взрывом; 4 – направление выброса породы; 5 – направление движения
селевого потока; n – показатель действия взрыва.
156
Spravochnik_Spas_10.qxp 16.08.2006 13:22 Page 156
Рис. 6.11. Схема размещения зарядов при устройстве плотин
направленным выбросом грунта:
а – при разновременном взрывании зарядов; б – при одновременном
взрывании зарядов (1 – возводимые плотины; 2 – контур воронки
выброса; 3 – контур призмы обрушения, 4 – контур подошвы плотины;
5 – направление выброса грунта; 6 – заряды, взрываемые с замедлением;
7 – заряды, взрываемые без замедления; 8 – водосток).
Взрывание зарядов при устройстве котлованов должно произ)
водиться бескапсюльным способом с помощью сети из ДШ или
соединительных зарядов. Взрывные сети должны прокладывать)
ся в грунте на глубине не менее 20 см.
Продольные котлованы делаются, как правило, в узких доли)
нах взрывом удлиненных (рядов сосредоточенных) зарядов с
выбросом породы на склоны долины. Взрыв зарядов производит)
ся одновременно.
По ширине котлован должен перекрывать всю долину водото)
ка, в длину иметь 100–150 м.
Плотины для снижения скорости селевого потока или его оста)
новки устраиваются направленным взрывом в местах, где долина
водотока резко сужается, а выше сужения расположена ее широкая
часть. По трассе селя может быть подготовлено несколько плотин.
Выброс грунта из склонов долины производится одновремен)
ным или разновременным взрыванием сосредоточенных заря)
дов, размещаемых в галереях сечением не менее 0,8х1,5 м.
При разновременном взрывании заряды (рис. 6.11а) распола)
гаются на разной глубине в один или несколько ярусов. Заряды
верхних ярусов рассчитываются при показателе действия взрыва
на 0,5–0,6 м больше, чем заряды нижележащего яруса. При раз)
новременном взрывании зарядов плотина имеет небольшую
ширину и достаточно узкий гребень.
157
Spravochnik_Spas_10.qxp 16.08.2006 13:22 Page 157
При одновременном взрывании заряды располагаются в
два)три яруса по высоте и на одинаковой глубине в каждом ярусе
(рис. 6.11б). При одновременном взрывании зарядов ширина
плотин по гребню будет определяться протяженностью участка,
из которого грунт укладывается в плотину. Размеры плотины
(высота, ширина) определяются массой выброшенного грунта и
величиной призмы обрушения, которая может составить 10–20%
общего количества грунта, уложенного в тело плотины.
Подготовка к устройству плотины начинается с определения
благоприятных створов на трассе движения селя, ее проектиро)
вания и подготовки зарядных устройств.
После разбивки зарядных устройств (галерей) на местности
производится их выделка, подвоз взрывных материалов и изгото)
вление зарядов. Проходка галерей в грунтах до IV категории
делается командами проходчиков вручную, с обязательным кре)
плением выработки рамами из пластин (брусьев) или прочной
рамно)дощатой оболочкой.
Проходка галерей в породах выше IV категории производится
взрывным способом, для чего в состав сил по их проходке вклю)
чаются команды для бурения шпуров с необходимой техникой,
команды взрывников и команды по очистке забоя.
Укладка зарядов в галереях и их забивка производится коман)
дой взрывников в составе взрывника и нескольких его помощни)
ков. Количество помощников взрывника определяется массой
заряда, способом его доставки, глубиной заложения и временем,
отведенным для заряжания.
Взрывание зарядов в галереях осуществляется: при одновре)
менном взрыве – электрическим способом с обязательным дубли)
рованием электровзрывных сетей; при разновременном взрыва)
нии применяются короткозамедленные электродетонаторы.
Сепарирующие площадки устраиваются в местах, где склоны
долины сложены из крупнообломочных пород и предназначены
для уменьшения уклона водотока до нуля или образования обрат)
ного уклона. При этом низовая часть площадки (рис. 6.12) должна
иметь уклон в пределах 10–15°.
При устройстве площадки максимальное количество породы в
долину выбрасывается в зоне перелома уклонов, вверх и вниз по
водотоку выброс грунта (следовательно, и масса зарядов) умень)
шается. Расстояния между зарядами выброса принимается не
менее двух радиусов воронки выброса с таким расчетом, чтобы
площадка имела не ровный, а волнистый профиль для сбора
твердой фракции селевого потока.
Заряды для образования площадок закладываются на обоих
склонах водотока.
158
Spravochnik_Spas_10.qxp 16.08.2006 13:22 Page 158
Для расчета массы зарядов выброса избранного участка водо)
тока строится его продольный профиль и на него наносится про)
филь площадки. По построенным профилям определяется объем
породы, который необходимо уложить в площадку и который дол)
жен быть равен объему воронки выброса. Масса заряда в зависи)
мости от дальности перемещения грунта рассчитывается при
показателе действия взрыва n = 2,5–4,0.
Устройство зарядных камер, закладка и взрывание зарядов про)
изводится так же, как и в случае устройства плотин. Заряды для соз)
дания площадок, как правило, размещаются в один ярус по высоте
и взрываются одновременно с помощью соединительных зарядов.
Отвод селевого потока в безопасном направлении произво)
дится в случаях, когда один из склонов долины водотока имеет
понижение до уровня, близкого к отметке водотока, и когда на
новом направлении сель не принесет ущерба населению и объек)
там народного хозяйства. Обычно такие участки селеопасного
района известны противоселевой службе.
Для изменения направления движения селя на трассе его движе)
ния направленным выбросом грунта в долине устраивается плоти)
на, а в низком склоне водотока – канал, способный вместить в себя
большую часть селевого потока. Размеры канала рассчитываются
на основе прогноза мощности селевого потока. В зависимости от
требуемой глубины канал образуется однократным или последова)
тельным взрыванием удлиненных (сосредоточенных) зарядов.
Однако при устройстве каналов для изменения направления движе)
ния селя большая часть породы выбрасывается в низовую сторону.
Расчистка подходов к сооружениям и дорог производится
командами, в состав которых должны входить взрывники и
землеройная техника (бульдозеры, экскаваторы и т.п.). Расчистка
(сброс) селевого потока осуществляется безопасным и по массе
зарядами послойно.

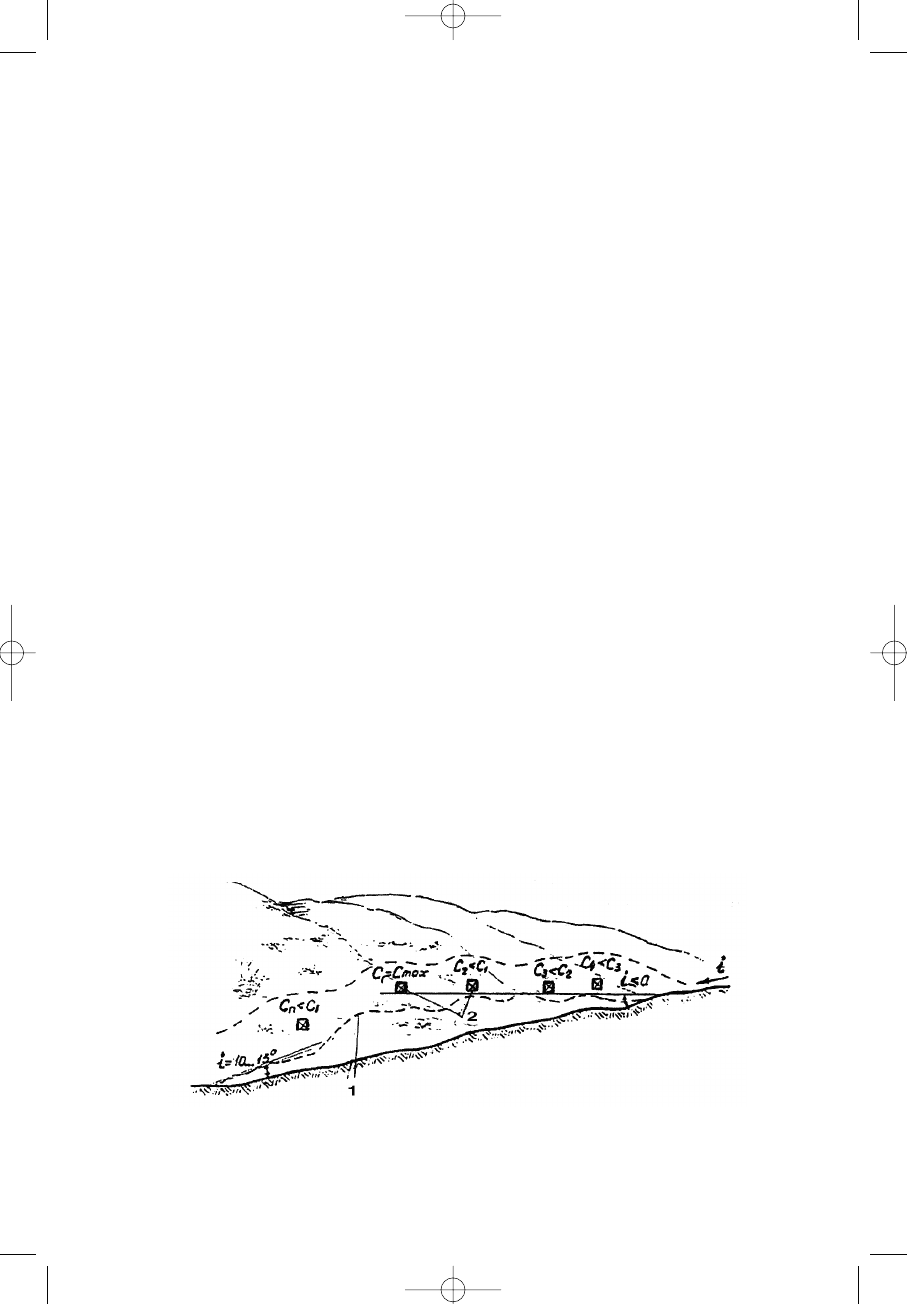

Рис. 6.12. Схема установки зарядов при устройстве
сепарирующей площадки:
1 – насыпь; 2 – заряды выброса; i – величина уклона водостока
159
Spravochnik_Spas_10.qxp 16.08.2006 13:22 Page 159
Рис. 6.13. Схема установки зарядов на снежных завалах
в зависимости от их высоты:
а – при 2,5 м; б – до 4,0 м; г – до 5,0 м; д, е – до 6,5 м
(1 – заряды ВВ первой очереди; 2 – заряды ВВ второй очереди)
При расчистке селевых отложений, находящихся в пластиче)
ском состоянии, применяются удлиненные заряды, изготовляе)
мые из тротиловых шашек, пластичного ВВ, закрепляемых на
основании из досок или брусков. Расстояние от покрытия дороги,
элементов конструкций и других объектов, повреждение которых
недопустимо, должно быть не менее 0,6 м. Взрывание зарядов
должно производиться бескапсюльным способом.
При расчистке селевых отложений, перешедших в твердое
состояние, применяются безопасные по массе, сосредоточенные
или удлиненные заряды. В стесненных условиях сброс селевого
отложения производится послойно. За каждый взрыв убирается
не более 0,8–1,2 м селевых отложений.
Заряды для расчистки селевых наносов, при отсутствии вбли)
зи объектов, которые могут быть повреждены ударной волной,
рассчитываются при показателе действия взрыва n = 2,5–3,5, а
при наличии таких объектов при n = 1,5–2,5.
Расчистку дорог целесообразно производить взрывом нес)
кольких удлиненных (рядов сосредоточенных) зарядов, распола)
160
Spravochnik_Spas_10.qxp 16.08.2006 13:22 Page 160
