ной формы (необходимо отметить, что полка при этом должна быть подрезана

по переднему краю относительно габаритов дна стола).

Примечание 3. Точные формы и размеры вырезов под различные врез-

ные чаши мойки в крышке углового стола определяются с помощью специаль-

ных лекал, которые можно заранее изготовить по информации, представленной

в каталогах фирм, производящих чаши мойки («раковины») для кухонной ме-

бели.

После того, как конструкция корпуса углового стола создана, можно оце-

нить ее с эстетической точки зрения, запустив модуль трехмерной визуализа-

ции изделия (по нажатию кнопки выполняется команда «Открыть окно 3D

визуализации»). В открывшемся окне отображается трехмерная модель создан-

ной конструкции (рис. 5.19).

Рис. 5.19 Трехмерная визуализация модели корпуса углового стола

С помощью команд, представленных кнопками на инструментальной па-

нели окна 3D-визуализации, можно выполнить ряд действий:

• отобразить каркасную модель изделия − ;

• удалить невидимые линии каркасной модели − ;

• наложить текстуры на поверхность модели − ;

• сдвинуть изображение модели − ;

• повернуть изображение модели − ;

• масштабировать изображение модели − ;

• задать цвет и текстуру материала − ;

• установить источник света (только при наличии текстуры) − ;

• показать тень от модели изделия − ;

• показать изображение модели в перспективе − .

Отметим, что в программе Базис-Мебельщик версии 6.14 (от 01.06.2005)

используется новый модуль трехмерной визуализации, повышающий качество

отображения проекта изделия и упрощающий работу с трехмерной моделью.

Продолжим построение модели изделия. Переключившись на фронталь-

ный вид, следует выполнить построение модели столешницы. Вначале выбира-

ется материал столешницы, например, «ДСтП бук темный» толщиной 22 мм.

Затем устанавливается горизонтальная панель из данного материала, которая в

дальнейшем редактируется (рис. 5.20).

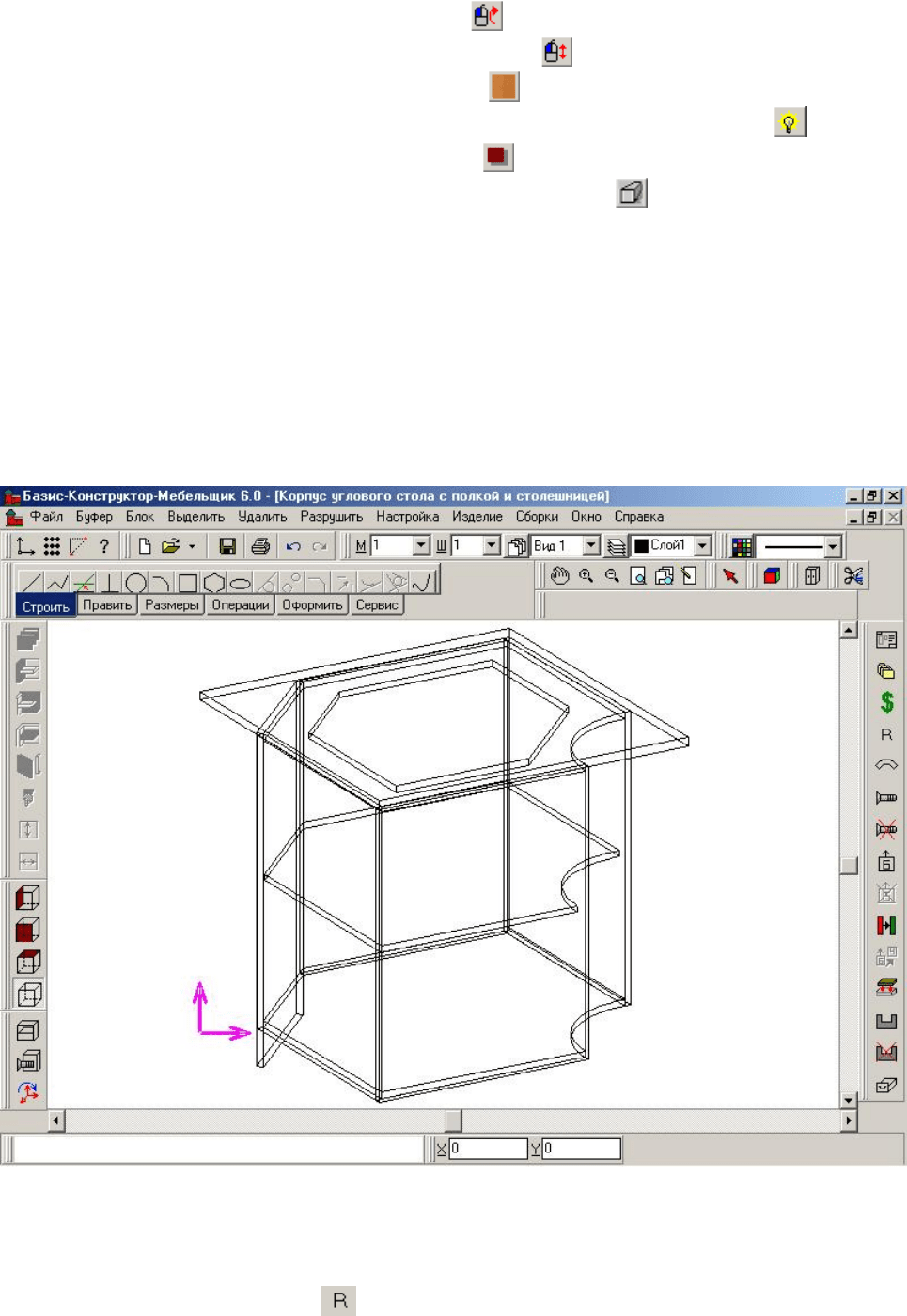

Рис. 5.20 Каркасная модель углового стола с установленной

(неотредактированной) панелью столешницы

Для редактирования заготовки столешницы выбирается команда «Редак-

тирование панели» (кнопка ). Затем выполняются операция редактирования

правого нижнего угла панели, описанная выше при геометрическом моделиро-

вании дна стола. Фаску для левого верхнего угла панели делать не нужно, но по

центру столешницы необходимо сделать вырез под врезную чашу мойки диа-

метром 520 мм. По окончании операций редактирования панели модель углово-

го стола примет вид, показанный на рис. 5.21.

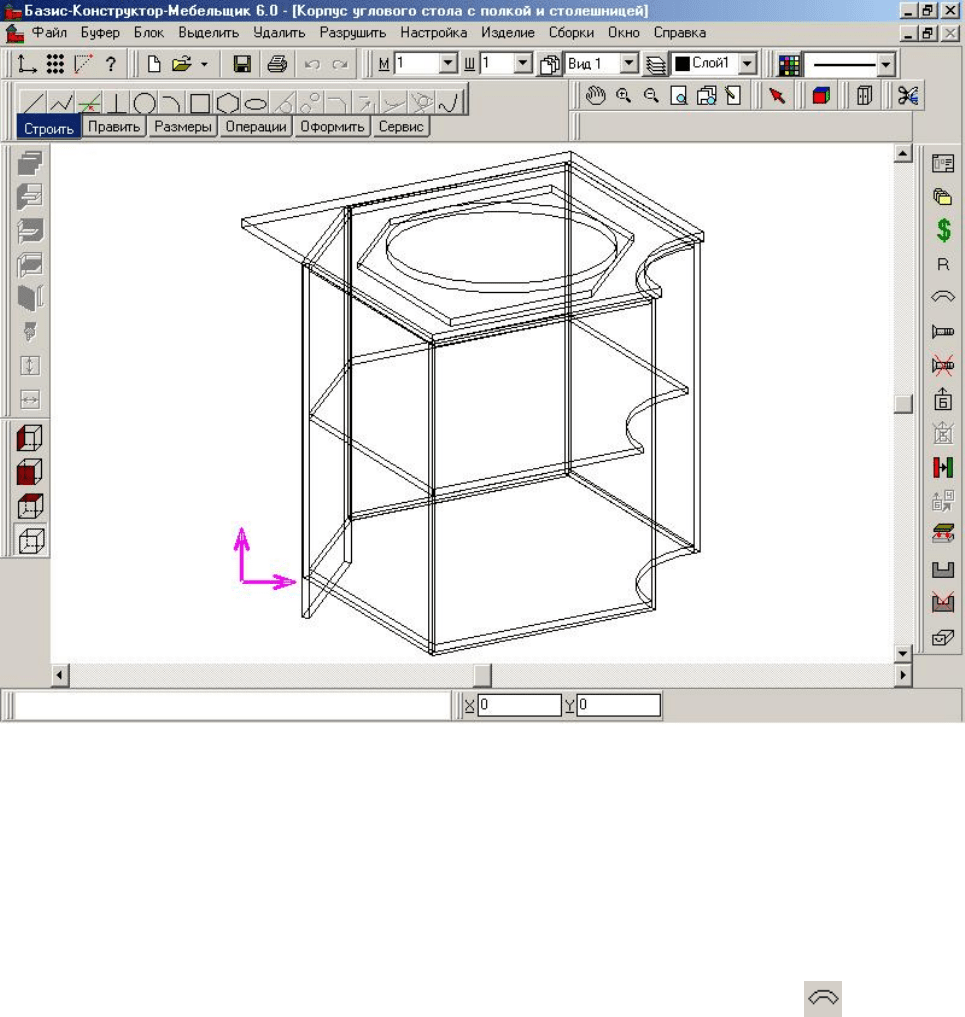

Рис. 5.21 Каркасная модель углового стола с отредактированной

столешницей

Переключившись в окно трехмерной визуализации модели проектируе-

мого изделия, можно снова оценить эстетичность полученной конструкции

(рис. 5.22).

Далее следует создать модель вогнутой двери для углового стола, т.е. по-

строить вертикальную гнутую панель − по терминологии программы Базис-

Мебельщик (рис. 5.23). Для этого необходимо нажать кнопку (команда

«Гнутая панель») на правой панели мебельных инструментов, в результате чего

будет открыто диалоговое окно для выбора типа гнутой панели (рис. 5.24).

После выбора вертикальной гнутой панели необходимо задать ее высоту,

указав на фронтальном виде модели изделия верхнюю и нижнюю точки для ее

границы и точку привязки. Точка 1 − вариант б) на рис. 5.23 − является точкой

привязки, а расстояние между точками 1 и 2 − длиной (высотой) панели. Для

данного типа гнутой панели контур создается на виде сверху.

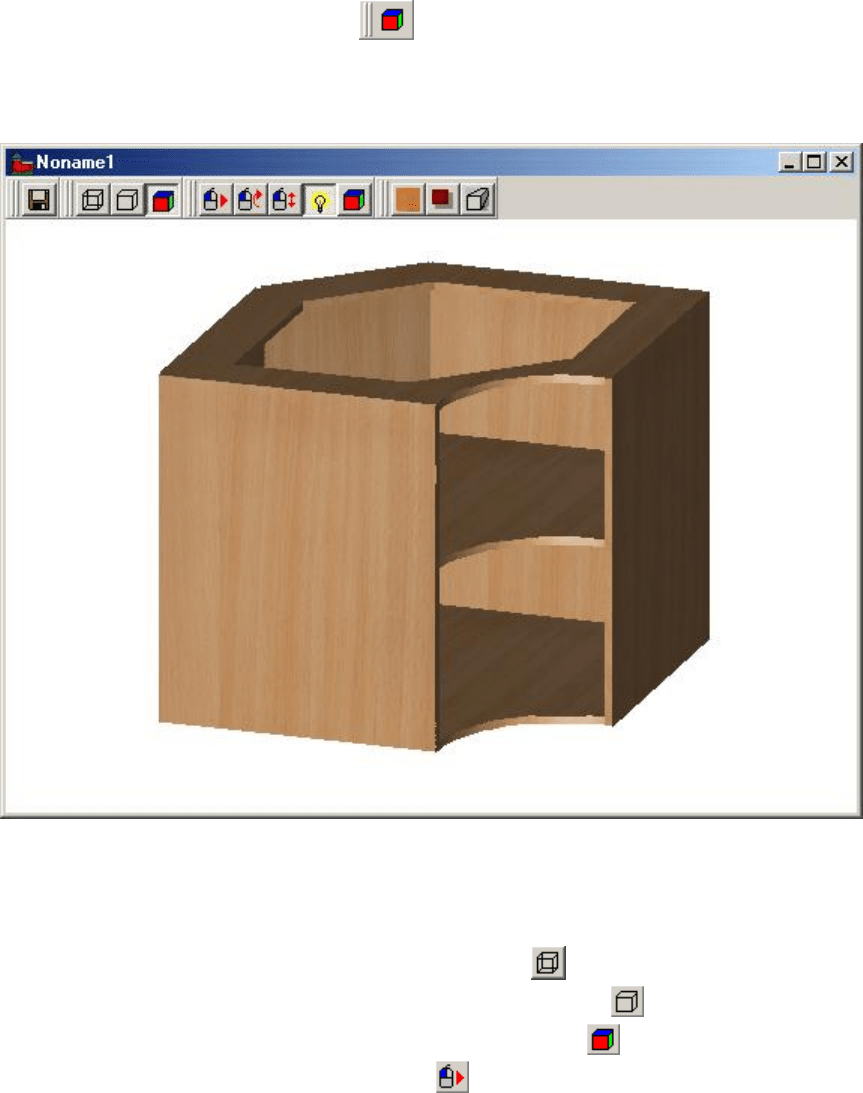

Рис. 5.22 Трехмерная модель корпуса углового стола

(перспективная проекция)

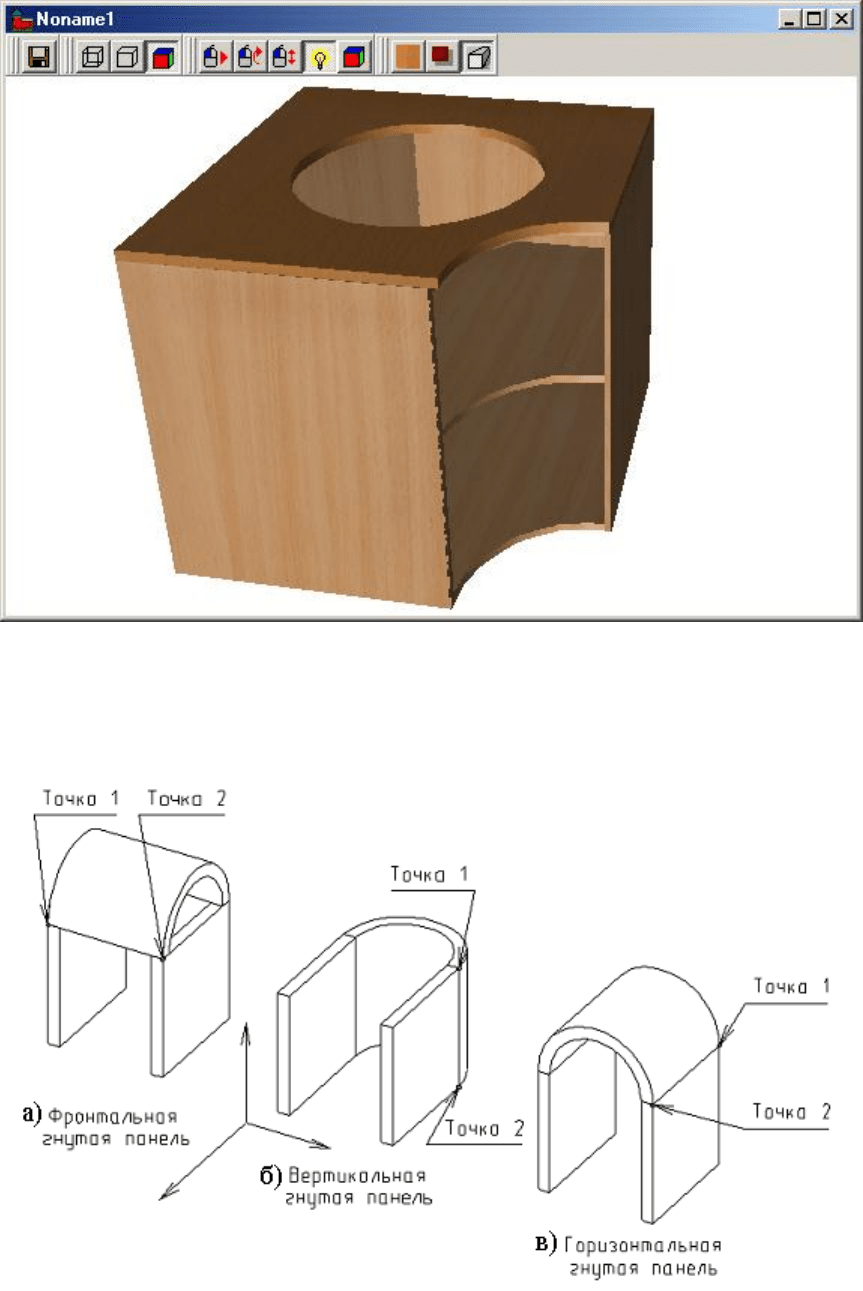

Рис. 5.23 Типы гнутых панелей, поддерживаемые в программе

Базис-Мебельщик

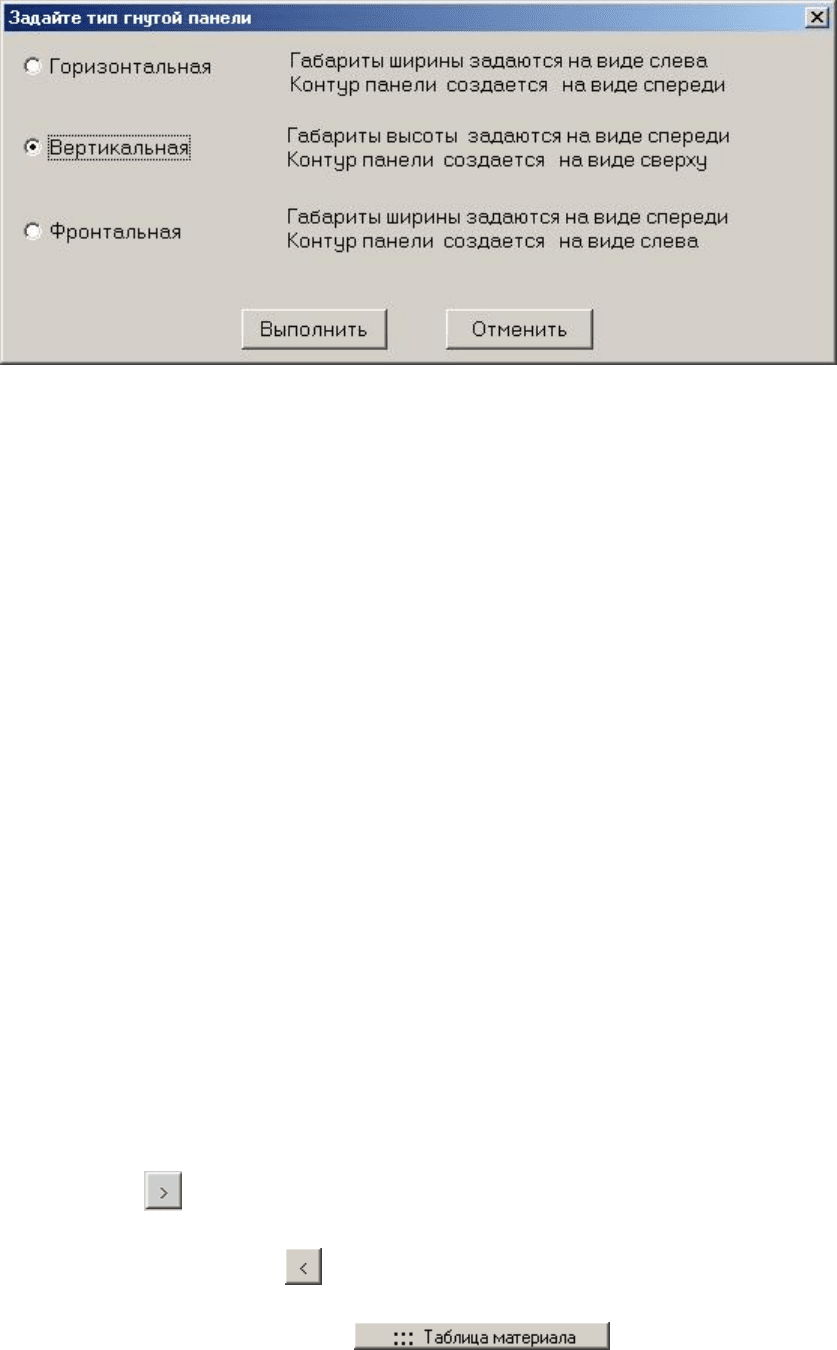

Рис. 5.24 Диалоговое окно для выбора типа гнутой панели

После задания точки привязки и высоты панели автоматически происхо-

дит переход в режим создания контура. При этом модель изделия отображается

в горизонтальной проекции (вид сверху) светло-серыми линиями, а команды

конструирования мебели, представленные кнопками на левой и правой инстру-

ментальных панелях, становятся не активными.

Создание контура гнутой панели выполняется с помощью команд графи-

ческого редактора Базис-Конструктор (см. рис. 5.8 и 5.13). Контур панели

всегда должен рисоваться основной сплошной линией и обязательно должен

быть замкнутым. Если контур не является замкнутым, то будет выдаться пре-

дупреждающее сообщение.

Построение контура вогнутой двери лучше начать с рисования пары ко-

ротких (по 16 мм) прямоугольных отрезков, концы которых затем будут ис-

пользованы для задания начальной и конечной точек для пары дуг (для по-

строения дуги потребуется также указание промежуточной точки). Отрезки и

дуги вместе образуют замкнутый контур для гнутой панели, моделирующей во-

гнутую дверь изделия (рис. 5.25).

Чтобы закончить формирование контура, необходимо вначале отменить

выполнение следующей команды графического редактора, в данном случае −

команду для построения дуги, а затем по нажатию правой кнопки мыши вы-

брать из ниспадающего меню пункт «Закончить редактирование панели».

После этого появляется диалоговое окно, в котором следует выбрать ма-

териал для изготовления вогнутой двери (рис. 5.26). Чтобы указать требуемый

материал, нужно выделить его в левой части окна (текущая таблица материала)

и нажать кнопку . Выбранный материал будет помещен в правую часть окна

(материал гнутой панели). Для удаления материала из этого списка нужно вы-

делить его и нажать кнопку . Если в текущей таблице материал, требуемый

для создания гнутой панели, отсутствует, его можно выбрать из списка исполь-

зуемых материалов, нажав кнопку .

Рис. 5.25 Построение модели гнутой двери для углового стола

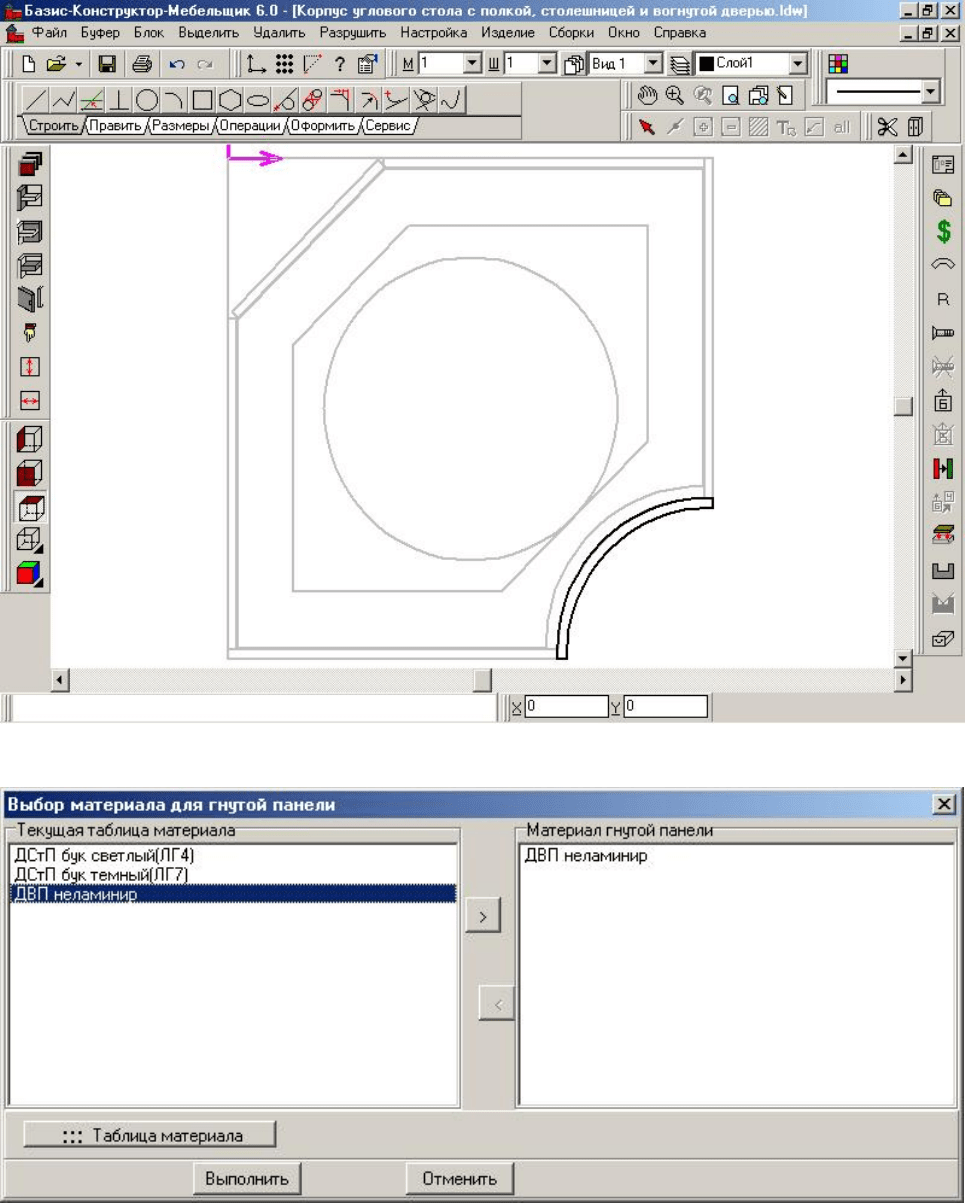

Рис. 5.26 Выбор материала для гнутой панели

После выбора материала для гнутой панели, по нажатию кнопки «Выпол-

нить», формируется модель вогнутой двери. В результате трехмерная модель

углового стола с вогнутой дверью имеет вид, показанный на рис. 5.27.

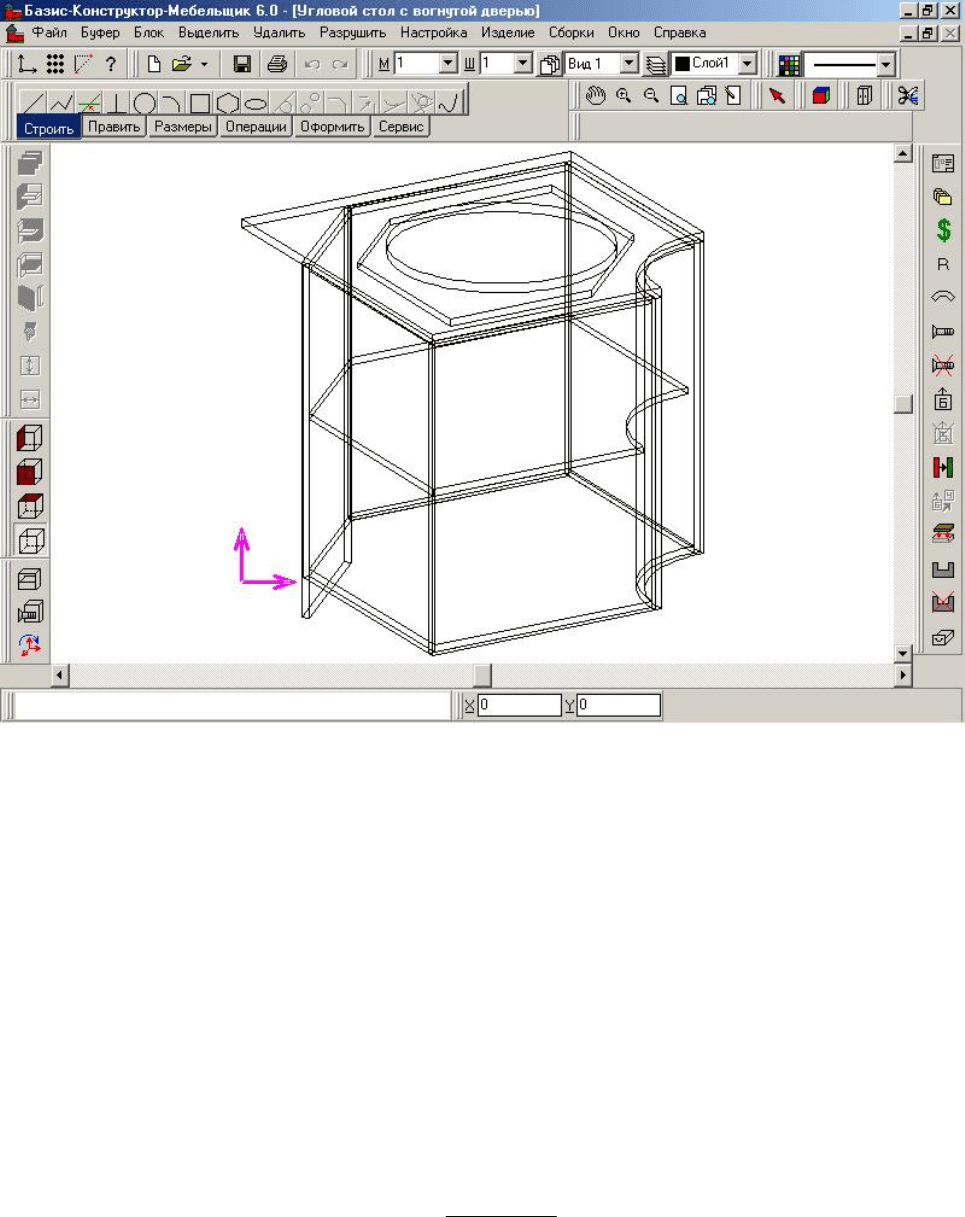

Рис. 5.27 Каркасная модель углового стола с вогнутой дверью

Примечание 4. При построении модели вогнутой двери предполагалось,

что ее толщина равняется 16 мм. Очевидно, что готовую панель ДСтП такой

толщины до требуемой формы изогнуть не удастся: она просто разрушится.

Здесь не обсуждаются технологические аспекты создания подобных гнутых па-

нелей. Толщина вогнутой двери определяется количеством панелей, из которых

она состоит, и толщиной их материала. Например, дверь такой толщины можно

«построить» из 4 листов ДВП толщиной 3 мм, предварительно изогнутых и

скрепленных друг с другом слоем некоторого клеящего вещества толщиной 1

мм. Причем подобная «сборка» должна быть выдержана в специальной форме

под давлением некоторое время, чтобы клей засох и зафиксировал конструк-

цию.

Длина развертки гнутой панели рассчитывается по следующей формуле:

∗

−

S ,

где

− длина развертки;

− длина контура гнутой панели;

− толщина гну-

той панели. Таким образом, если создать гнутую панель с контуром разной

толщины, то длина развертки будет вычислена неверно, что может привести к

ошибкам на стадии раскроя материала для изготовления двери. Поэтому следу-

ет тщательно следить за тем, чтобы толщина создаваемой гнутой панели была

одинаковой по всей ее длине.

Дальнейшая работа над конструкцией углового стола предполагает рас-

становку крепежных элементов, таких как евровинты, полкодержатели и шуру-

пы (рис. 5.28).

К сожалению, в версии 6.0 программы Базис-Мебельщик, как и в более

ранних, установка петель для двери, моделируемой гнутой панелью, не преду-

смотрена. Поэтому наличие петель для вогнутой двери предполагается, но в

геометрической модели они не отображаются.

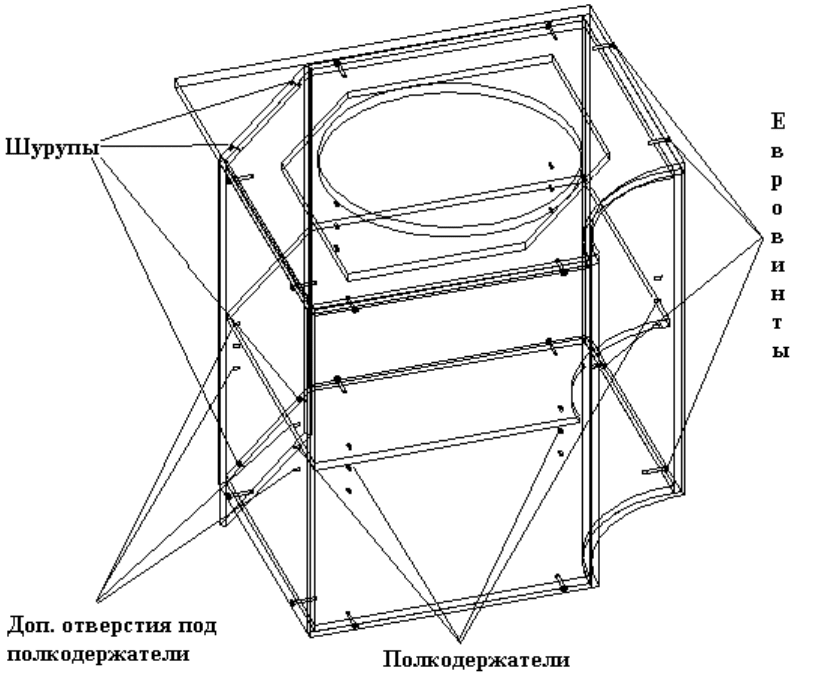

Рис. 5.28 Расположение крепежных элементов в модели углового стола

Операции по размещению элементов крепежной фурнитуры подробно

описаны в тексте лабораторной работы №3, поэтому для экономии места здесь

не рассматриваются. По той же причине не рассматривается операция по нане-

сению кромки на видимые торцевые поверхности панелей изделия.

Перед тем, как приступить к выполнению операций по формированию

остальной проектной документации (чертежей, спецификаций, карт раскроя),

можно снова оценить эстетичность полученной модели изделия, используя

возможность трехмерной фотореалистичной визуализации созданной конст-

рукции (рис. 5.29).

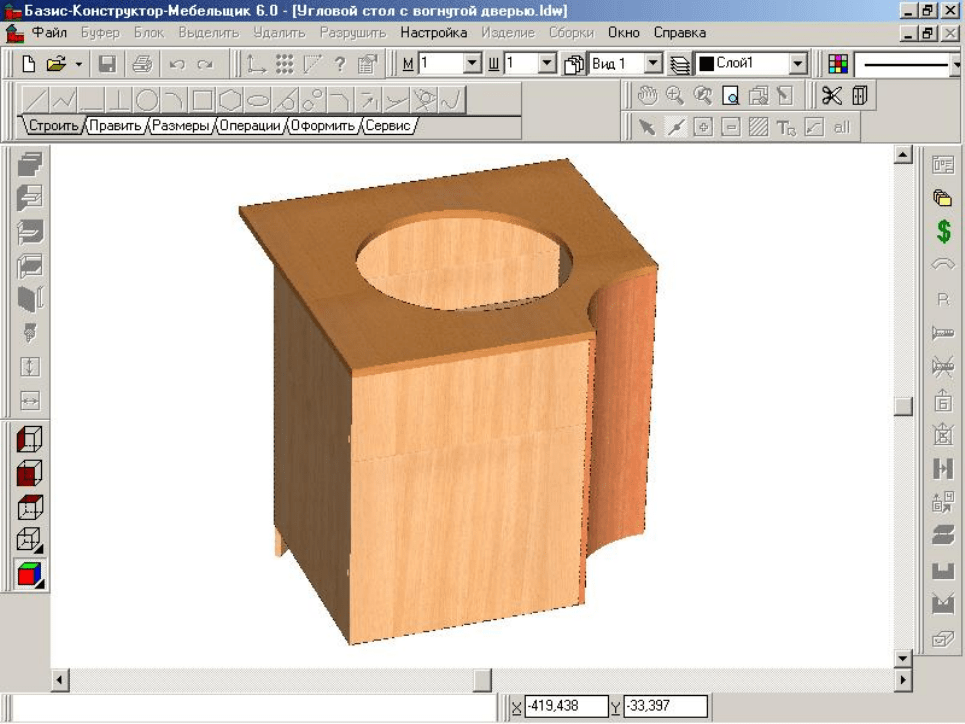

Рис. 5.29 Фотореалистичная визуализация модели углового стола с

вогнутой дверью в программе Базис-Мебельщик версии 6.14

В разработанной конструкции углового стола с вогнутой дверью предпо-

лагается использовать декоративные ножки высотой 100 мм.

Задания для самостоятельного выполнения

1. Сформировать комплект проектной документации для разработанной конст-

рукции углового стола с вогнутой дверью под врезную чашу мойки и сохра-

нить его в виде 1) набора отдельных файлов, содержащих трехмерную мо-

дель изделия в аксонометрической проекции, рабочие чертежи деталей и

сборочный чертеж изделия, карты раскроя материалов (ДСтП толщиной 16 и

22 мм, ДВП толщиной 3 мм), спецификации изделия, включая расчет смет-

ной стоимости и таблицу операций; 2) файла библиотеки «Изделия кухонной

мебели», одним из узлов которой является «Стол угловой с вогнутой дверью

под врезную чашу мойки», содержащий перечисленные выше элементы про-

ектной документации.

2. Выполнить проектные процедуры, аналогичные рассмотренным выше, для

других изделий кухонной мебели: углового шкафа с вогнутой дверью и от-

крытого шкафа-ниши. Включить в состав библиотеки «Изделия кухонной

мебели» (см. выше) в качестве отдельных узлов разработанные проекты.
