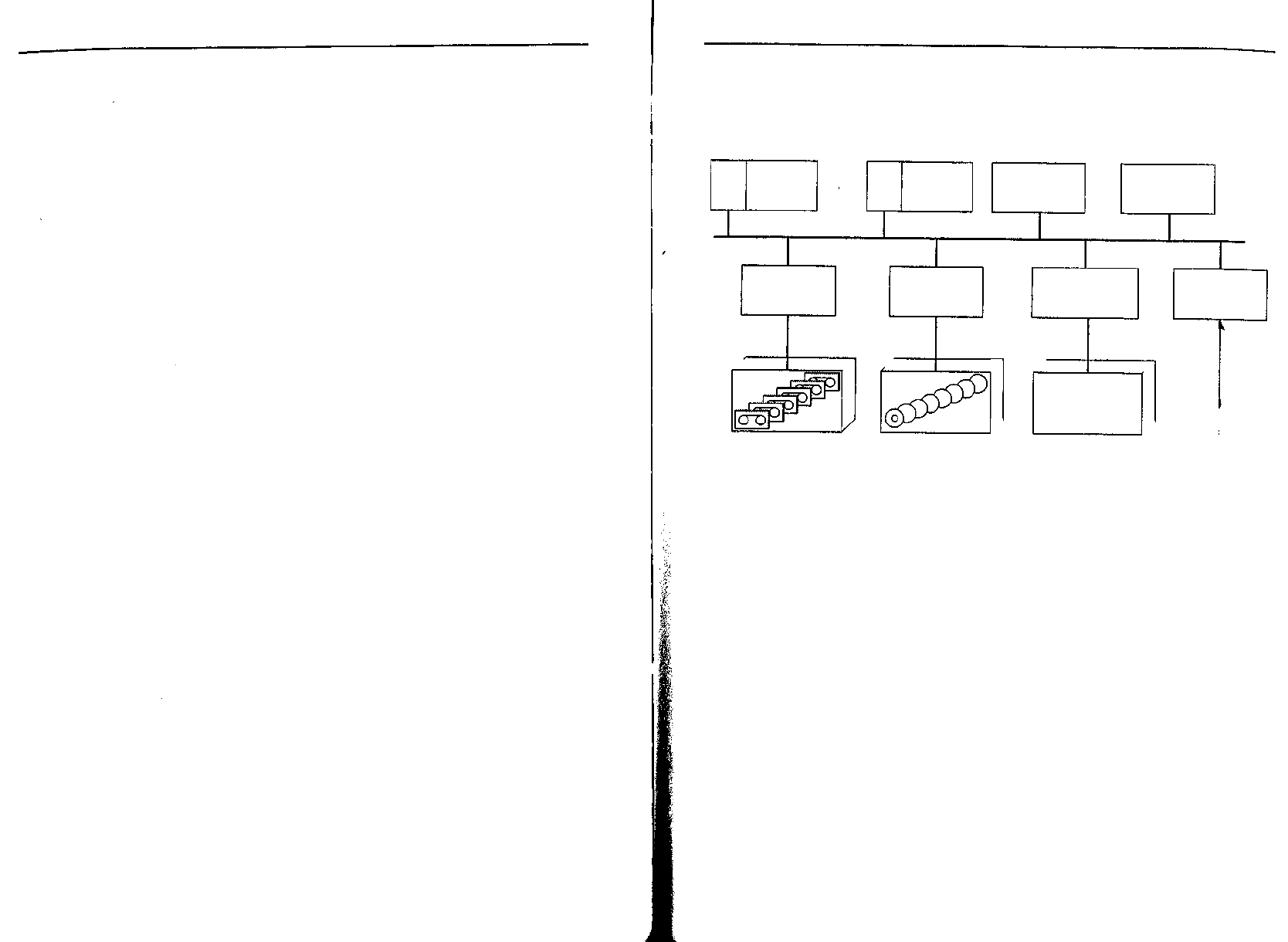

800 Глава 7, Прикладной уровень
производительность системы в п раз. Во-вторых, такой набор можно сделать от-
казоустойчивым, если к каждой группе дисков добавить еще один диск, на кото-
ром хранить поблочную сумму по модулю два всех данных набора. Наконец,
такой способ автоматически решает вопрос балансировки нагрузки. (Все попу-
лярные фильмы не смогут оказаться на одном диске). С другой стороны, органи-
зация дисковых массивов является более сложной, чем дисковая ферма, и чрез-
вычайно чувствительной к множественным отказам. Она также плохо подходит
Для таких операций видеомагнитофона как быстрая перемотка назад или вперед.
Другая задача дискового программного обеспечения состоит в обслуживании
выходных потоков реального времени и удовлетворении соответствующих времен-
ных требований. Еще несколько лет назад это было связано с необходимостью
реализации сложных алгоритмов планирования, однако по мере снижения цен
на модули памяти стал возможен более простой подход. Для передачи каждого
видеопотока необходимо хранить в буфере ОЗУ отрезок фильма длиной, ска-
жем, 10 с (5 Мбайт). Буфер заполняется путем выполнения дисковой операции
и освобождается сетевым процессом. Имея 500 Мбайт оперативной памяти, мы
сможем одновременно буферизировать 100 потоков. Конечно, дисковая подсис-
тема должна обладать устойчивой скоростью передачи данных 50 Мбайт/с для
нормального заполнения буферов, однако матрица RAID, составленная из высо-
копроизводительных дисков типа SCSI, запросто может справиться с этой задачей.
Распределительная сеть
Распределительная сеть представляет собой набор коммутаторов и линий связи

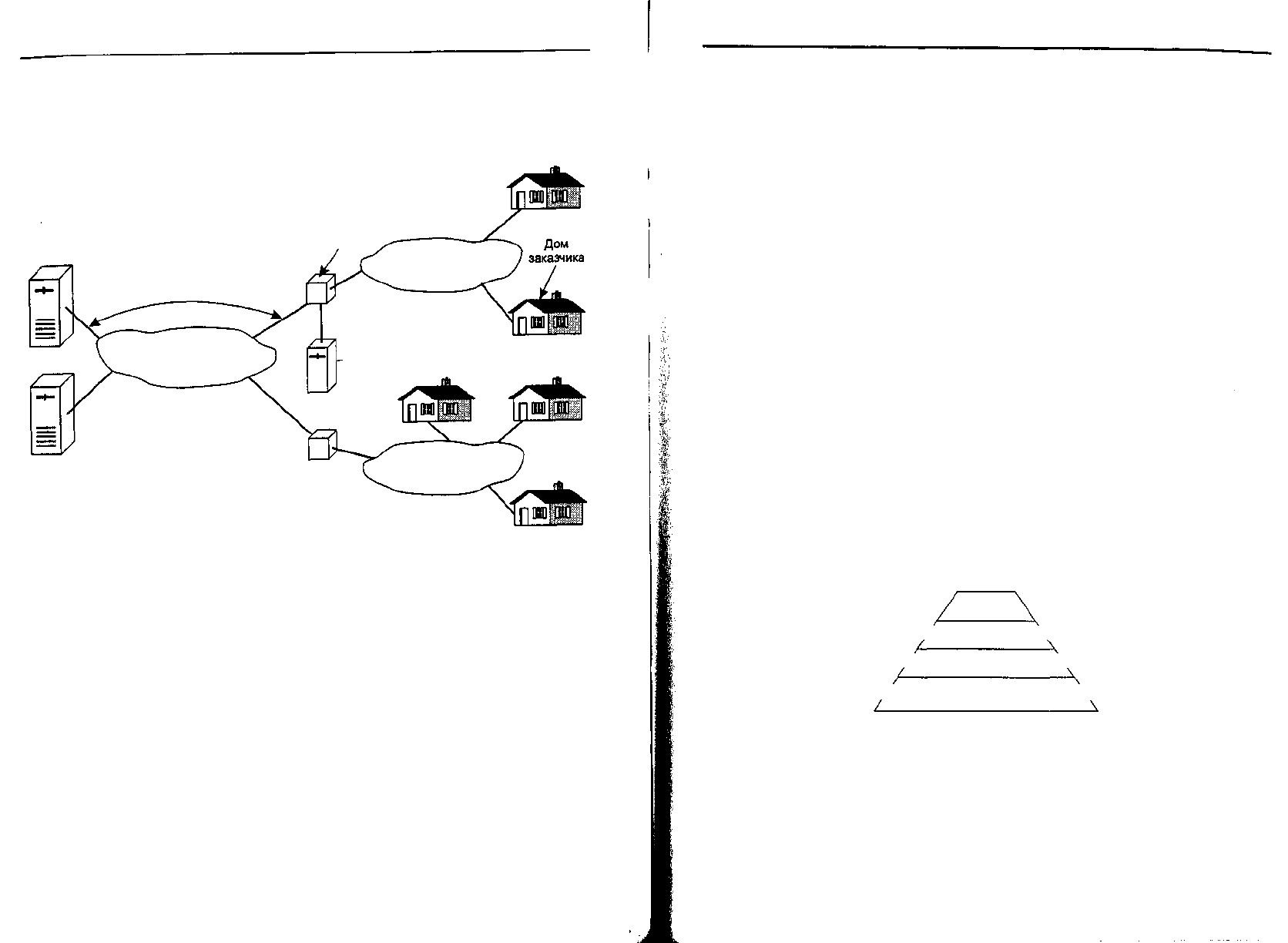

между источником данных и их получателями. Как было показано на рис. 7.44,
она состоит из магистрали, соединенной с локальными распределительными се-
тями. Обычно магистраль является коммутируемой, а локальная распределитель-
ная сеть — нет.
Основным требованием, предъявляемым к магистрали, является высокая про-
пускная способность. Раньше вторым требованием был низкий уровень флук-
туации (джиттера), то есть неравномерности трафика, однако теперь, когда даже
самые дешевые ПК получили возможность буферизировать 10 с высококачест-
венного видео в формате MPEG-2, это требование перестало быть актуальным.
Локальное распределение представляет собой чрезвычайно неупорядоченное,
хаотическое явление — это связано с тем, что различные компании пытаются
предоставлять услуги в различных регионах по различным сетям. Телефонные
компании, компании кабельного телевидения, а также совершенно новые орга-
низации пытаются первыми застолбить участок. В результате наблюдается бы-
строе распространение новых технологий. В Японии некоторые компании, зани-
мающиеся канализационными трубами, утверждают, что именно они обладают
преимуществом, так как принадлежащие им трубы большого диаметра подведе-
ны в каждый дом (через них действительно прокладывается оптоволоконный ка-
бель, однако нужно очень аккуратно следить за местами его вывода из труб).
В настоящее время уже используется множество схем локального распределения
видео по заказу, из которых четырьмя основными являются ADSL, FTTC, FTTH
и HFC. Мы рассмотрим их все по очереди.
Мультимедиа 801
Система ADSL (Asymmetric Digital Subscriber Line — асимметричная цифро-
вая абонентская линия) была первой попыткой телефонных компаний поучаст-
вовать в деле локального распределения. Мы изучали ADSL в главе 2 и сейчас
не будем повторять этот материал. Идея состояла в том, что практически каж-
дый дом в США, Европе и Японии уже оснащен медными витыми парами (для
аналоговой телефонной связи). Если бы эти провода можно было использовать
для видео по заказу, то телефонные компании могли бы сорвать большой куш.
Проблема заключалась в том, что по этим проводам невозможно передать на
их обычную длину в 10 км даже поток данных MPEG-1, не говоря уже о MPEG-2.
Для передачи полноцветного видео с плавными движениями и высоким разре-
шением необходима скорость 4-8 Мбит/с в зависимости от требуемого качества.
Таких скоростей с помощью ADSL достичь невозможно (вернее, возможно, но
только при передаче на очень малые расстояния).
Второй вариант распределительной сети был также разработан телефонными
компаниями. Он получил название FTTC (Fiber To The Curb - оптоволоконный
кабель к распределительной коробке). В данной модели телефонная компания
прокладывает оптический кабель от каждой конечной телефонной станции до
устройства, расположенного по соседству с абонентами и называющегося бло-
ком ONU (Optical Network Unit — блок оптической сети). К блоку ONU может
быть подключено около 16 медных витых пар. Поскольку эти витые пары корот-
кие, по ним можно передавать дуплексные потоки Т1 или Т2 и, соответственно,
фильмы в форматах MPEG-1 или MPEG-2. Более того, благодаря симметрично-
сти схемы, FTTC может поддерживать видеоконференции.
Третье решение, предложенное телефонными компаниями, состоит в проклад-
ке оптоволоконного кабеля в каждый дом. Эта схема называется FTTH (Fiber To
The Home — оптоволоконный кабель к дому). При этом каждый абонент полу-
чит возможность пользоваться каналом связи ОС-1, ОС-3 или даже выше. Такое
решение очень дорого и вряд ли получит широкое распространение в ближай-
шие годы, но очевидно, что возможности этого варианта практически безгранич-
ны. На рис. 7.31 мы видели схему, используя которую, каждый желающий может
содержать собственную радиостанцию. А как вам идея о том, чтобы каждый член
семьи был главой собственной телестудии? Все перечисленные системы— ADSL,
FTTC и FTTH— представляют собой локальные распределительные сети с топо-
логией «точка—точка», что неудивительно, учитывая то, как создавалась совре-
менная телефонная система.
Полностью противоположный подход реализуется в настоящее время постав-
щиками кабельного телевидения. Он называется HFC (Hybrid Fiber Coax — гиб-
рид оптоволоконного и коаксиального кабелей) и показан на рис. 2.41, а. Суть
подхода в следующем. Современные коаксиальные кабели с полосой пропуска-
ния от 300 до 450 МГц будут заменены кабелями с полосой в 750 МГц, что повы-
сит их пропускную способность с 50-75 каналов шириной в 6 МГц до 125 таких
каналов. 75 из 125 каналов по-прежнему будут использоваться для передачи ана-
логового телевизионного сигнала.
В 50 новых каналах будет использоваться квадратурная амплитудная моду-
ляция QAM-256, в результате чего по каждому каналу можно будет передавать
