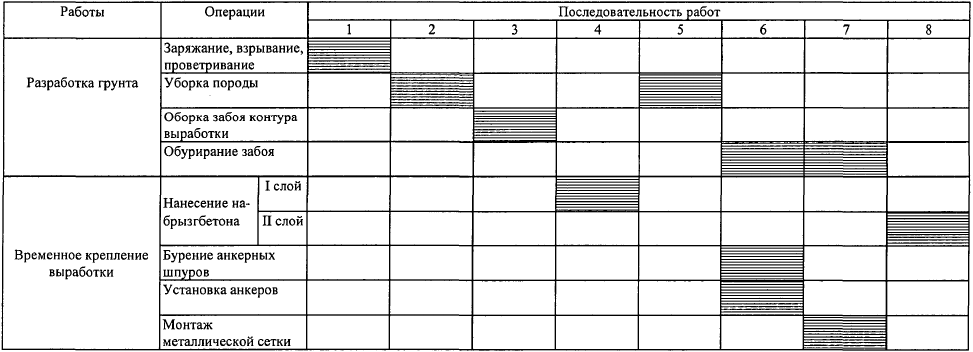

анкер-набрызгбетонной крепью (грунты ниже средней устойчивости, разработка

грунтов буровзрывным способом, постоянная обделка монолитная бетонная или

сборная)

Таблица 5

Ориентировочные показатели сооружения однопутных и двухпутных тоннелей

Показатели Единица Вид выработки

измерени

Полный профиль Подсводная часть Нижний уступ

Проходческие

работы

Площадь сечения

выработки

м2 120 120 92 59,8 52,8

52,8 63,7

63,7

Коэффициент

крепости

- 4 - 6 6 - 8 8 4 - 6 4 - 6 6 - 8 4 - 6 6 - 8

Продвигание

забоя за цикл

м 2 2,0 3,5 2,7 3,2 3,2 3,6 3,6

Продолжительно

сть цикла

ч 24 28 41 34 33 42 28 21

Скорость

проходки по

м/мес 40 42,5 50 47,5 57,5 45 77,5 102,5

циклограмме

Временная крепь -

Арки,

набрызгбе

тон

Клиновы

анкеры,

набрызг

бетон

Железобето

нные анкеры

Железобето

нные

анкеры,

набрызг-

бетон

Железобетонные

анкеры,

набрызгбетон

Металлические

анкеры,

набрызгбетон

Трудозатраты на

1 м3 породы

чел.-см. 0,04 0,04 0,05 0,08 0,08 0,11 0,05 0,03

Состав звена чел. 5 5 4 5 6 6 6 6

Установочная кВт 180 180 50 150 250 250 250 250

мощность

оборудования

Потребность в

сжатом воздухе

м3/мин 100 100 80 80 100 100 100 100

Потребность в

воде

л/мин 60 60 60 50 50 50 50 50

Объем бетона на

1 м тоннеля

м3 31,9 6,7 2,5 4,5 31,9 Возведение

обделки

5,7

5,7 31,9

Толщина

обделки:

мм

свод и стены 400-600 200 100 200 500-1000 200 500-1000 200

обратный свод 400-800 - - 200-400 400-1150 - 400-1150 -

Скорость м/мес

бетонирования:

свод и стены 150 400 478 508 150 308 150 308

обратный свод 400 - - 559 300 - 300 -

Продолжительно

сть

цикла;

свод и стены 43,4 10,7 4,4 3,2 42 7 42 7

обратный свод 9 - - 12 12 - 12 -

Состав звена: чел.

свод и стены 6 4 4 4 6 4 6 4

обратный свод 5 - - 5 4 - 4 -

Трудозатраты на

1 м3

чел./см. 0,10 0,15 0,15 0,15 0,10 0,15 0,10 0,15

бетона:

свод и стены 0,10 0,15 0,15 0,15 0,10 0,15 0,10 0,15

обратный свод 0,14 - - 0,25 0,16 - 0,16 -

Установленная кВт 150 20 20 20 30 20 30 20

мощность

оборудования

Потребность в

сжатом

м3/мин 20 15 15 15 30 15 30 15

воздухе

Потребность в

воде

л/мин 50 10 10 10 50 10 50 10

Приложение 15

Обязательное

Формы журналов операционного контроля качества при возведении

набрызгбетонной крепи и обделки

Журнал контроля качества песка, щебня, ПГС (песчано-гравийной смеси)

Фракционный состав, % Дзта #

испыта

ния

Место

отбора

проб,

массы

пробы

бол

ее

мм

20 -

мм

10 -

5 м

5 -

2,5

мм

2,5 -

1,25

мм

1,25 -

0,63

мм

0,63 -

0,315

мм

0,315

- 0,14

мм

мене

0,14

мм

Объемно

насыпна

я масса,

т/м3

Влажно

сть, %

Содержание

пылевидных илистых

и глинистых частиц,

1 3 3 4 5 6 7 8 9 10 11 12 13 14

Испытание провел ф., и., о., должность

Журнал испытания цемента по ГОСТ 10178-76*; ГОСТ 310.3-76; 310.4-76

Предел прочности, МПа, в

возрасте, сут.

Дата

испытания

Завод-

изготови

тель

Марка

цемента по

паспорту

завода

Нормальная

густота

цементного теста,

Сроки

схватывания

начало конец

ч, мин

Обеспеченность

равномерности

изменения объема

(да, нет)

3 7 28

1 2 3 4 б # 6 7 8 9

* Для определения активности цемента допускается применение ускоренной

методики ЦНИИПС-2.

Комментарий ГАРАНТа

Взамен ГОСТ 10178-76 постановлением Госстроя СССР от 10 июля 1985 г. N 116 с

1 января 1987 г. введен в действие ГОСТ 10178-85

Взамен ГОСТ 310.4-76 постановлением Госстроя СССР от 21 августа 1981 г.

N 151 с 1 июля 1983 г. введен в действие ГОСТ 310.4-81

Испытание провел ф., и., о., должность

Журнал контроля режима набрызгбетонирования
