ObjectSet("Obj_Mom", OBJPROP_CORNER, 0); // Привязка к углу

ObjectSet("Obj_Mom", OBJPROP_XDISTANCE, 3); // Координата Х

if (Win==0)

ObjectSet("Obj_Mom",OBJPROP_YDISTANCE, 5);// Координата Y

else

ObjectSet("Obj_Mom",OBJPROP_YDISTANCE,15);// Координата Y

return; // Выход из польз.ф-ии

}

//-------------------------------------------------------------- 13 --

Прежде чем рассматривать представленный код, необходимо указать на специфику

работы программы. Предполагается, что однажды созданный графический объект (в

данном случае отображающий текст) будет присутствовать на экране постоянно

(непрерывно), и его текстовое описание будет характеризовать ситуацию. Изменять

содержание текстового описания необходимо при исполнении функции start(), на каждом

тике. В то же время, при переключении таймфреймов для окна, к которому прикреплён

эксперт, программа проходит стадии deinit(), init(), (ожидание тика) и start(). Если первый

раз объект создаётся в процессе исполнения start(), то всякий раз при переключении

таймфрейма до появления объекта будет проходить некоторое время, равное времени

ожидания очередного тика. Это очень неудобно, в особенности, если происходит частое

переключение таймфреймов.

В правильно построенной программе необходимые сообщения выводятся на экран в

момент присоединения программы к окну финансового инструмента или в момент

переключения таймфрейма (т.е. ещё до поступления нового тика). Для этого на этапе

исполнения специальной функции init(), как правило, необходимо выполнить все

действия, которые будут выполняться на каждом тике при запуске специальной функции

start(). Чтобы не повторять в разных специальных функциях один и тот же программный

код, его можно организовать в виде отдельной функции. Для этой цели в эксперте создана

пользовательская функция Main(). Она вызывается для исполнения один раз на этапе

инициализации (блок 2-3) и на каждом тике в процессе последующей работы эксперта

(блок 3-4).

В программе (блок 11-13) имеются ещё две пользовательские функции - Create_RSI() и

Create_Mom(), предназначенные для создания и изменения свойств объектов. При

исполнении функции init() с помощью этих функций создаются необходимые объекты, а

вызов на исполнение функции Main() приводит к наделению объектов необходимыми

свойствами (отражение в нужном окне объектов с нужным текстовым описанием нужного

цвета).

791

Рассмотрим функцию Main() (блок 5-11) подробно. В блоке 6-7 вычисляются показания

индикатора RSI. В зависимости от того, находится ли конец индикаторной линии выше

70, ниже 30 или в промежутке между ними, переменной Ind_RSI присваивается то или

иное значение. В дальнейшем это значение используется в качестве индекса массивов

Color[] и Text[] (в блоке 7-8) для изменения свойств графического объекта с именем

"Obj_RSI".

Блок 7-8. Номер окна индикатора RSI вычисляется в строке:

Win_RSI_new = WindowFind("RSI(14)");// Номер окна индикатора RSI

В качестве передаваемого параметра используется строковое значение "RSI(14)". Это -

короткое имя индикатора, номер которого определяется. В данном случае вся

последовательность литер в указанной строке, включая скобки и цифры, является

названием. Нужно заметить, что в общем случае в окне финансового инструмента могут

находиться несколько однотипных индикаторов, например, RSI(14), RSI(21) и RSI(34).

Каждое из подокон, в которых отражаются эти индикаторы, имеет свой номер. Поэтому

технические индикаторы разработаны таким образом, что каждый из них формирует своё

короткое имя согласно установленным значениям настраиваемых параметров. Короткое

имя каждого технического индикатора совпадает с тем, которое отображается в верхнем

левом углу его подокна (короткое имя пользовательского индикатора устанавливается

программистом по своему усмотрению с помощью функции IndicatorShortName()).

Если в окне финансового инструмента не установлен искомый индикатор, то переменная

Win_RSI_new (номер подокна, в котором этот объект должен быть отображён на текущий

момент) получит значение -1, т.е. в несуществующее окно. В этом случае в программе

предусмотрено выводить графический объект в основное окно графика, номер которого

всегда 0:

if(Win_RSI_new == -1) Win_RSI_new=0;// Если нет индик, то осн. окно

В процессе работы пользователь может установить недостающий индикатор или удалить

имеющийся. Для того чтобы определить, какие действия нужно выполнить, в программе

используются глобальные переменные Win_RSI_old и Win_Mom_old. Значение каждой из

этих переменных - это номер подокна, в котором ранее был создан объект. Если значения

переменных Win_RSI_new и Win_RSI_old не совпадают, то это означает, что окно

индикатора либо добавлено (а раньше его не было), либо удалено (а на предыдущем тике

ещё было). И в том, и в другом случае необходимо удалить ранее созданный графический

объект и создать новый в нужном окне:

792

ObjectDelete("Obj_RSI"); // Удаление объекта

Create_RSI(Win_RSI_new); // Создаём объект в нужном окне

После создания объекта в окне с номером Win_RSI_new переменной Win_RSI_old

присваивается значение, равное номеру этого окна, т.е. программа запоминает номер окна,

в котором создан графический объект:

Win_RSI_old = Win_RSI_new; // Запомним это окно

Если значения переменных Win_RSI_new и Win_RSI_old совпадают, значит достаточно

сообщить объекту (уже сейчас расположенному в нужном окне) новое текстовое

описание. Это также необходимо сделать в случае создания нового объекта:

ObjectSetText("Obj_RSI",Text[Ind_RSI],10,"Arial",Color[Ind_RSI]);

Аналогичные вычисления выполняются и для другого подокна - индикатора Momentum

(блоки 8 - 10). В конце функции Main() все имеющиеся графические объекты

перерисовываются в результате исполнения WindowRedraw().

Легко заметить, что программное управление графическими объектами в подокнах

предполагает использование глобальных переменных (можно также использовать static).

В подобных случаях при составлении программ необходимо внимательно следить за тем,

какие значения могут принимать глобальные переменные в различных случаях и какие

последствия это может повлечь. В рассматриваемой программе в функции init()

глобальные переменные обнуляются:

Win_RSI_old = 0; // Технический момент

Win_Mom_old = 0; // Технический момент

Необходимость включения в программу этих строк вызвана тем, что глобальные

переменные теряют свои значения, только если пользователь прекратил исполнение

прикладной программы в окне финансового инструмента. Если же пользователь выполнил

настройку внешних переменных или переключил таймфрейм, то программа проходит

деинициализацию и последующую инициализацию, однако значения глобальных

переменных при этом сохраняются.

Рассмотрим, как будет работать программа, в которой указанные строки отсутствуют.

Предположим, что на момент, когда пользователь переключил таймфрейм, в окне

финансового инструмента были установлены оба индикатора, с номерами подокон,

соответственно, 1 и 2. В рассматриваемом примере при деинициализации программы

происходит удаление графических объектов. При исполнении специальной функции init()

объекты создаются в нулевом окне. В дальнейшем, при исполнении функции Main(), в

793

блоках 7-8 и 9-10 выполняется сравнение найденного номера окна, в котором должны

быть установлены объекты, и номера окна, в котором объекты находились на предыдущем

тике. Фактически объекты установлены в нулевом окне, но значения глобальных

переменных будут свидетельствовать о другом: их номера будут 1 и 2. В результате

графические объекты будут оставаться в основном окне до тех пор, пока пользователь не

удалит и вновь не установит соответствующие индикаторы. Для того чтобы

предотвратить нежелательное развитие событий, в программе и предусмотрено обнуление

глобальных переменных при исполнении функции init(). Таким образом, значения этих

переменных поставлены в соответствие ситуации.

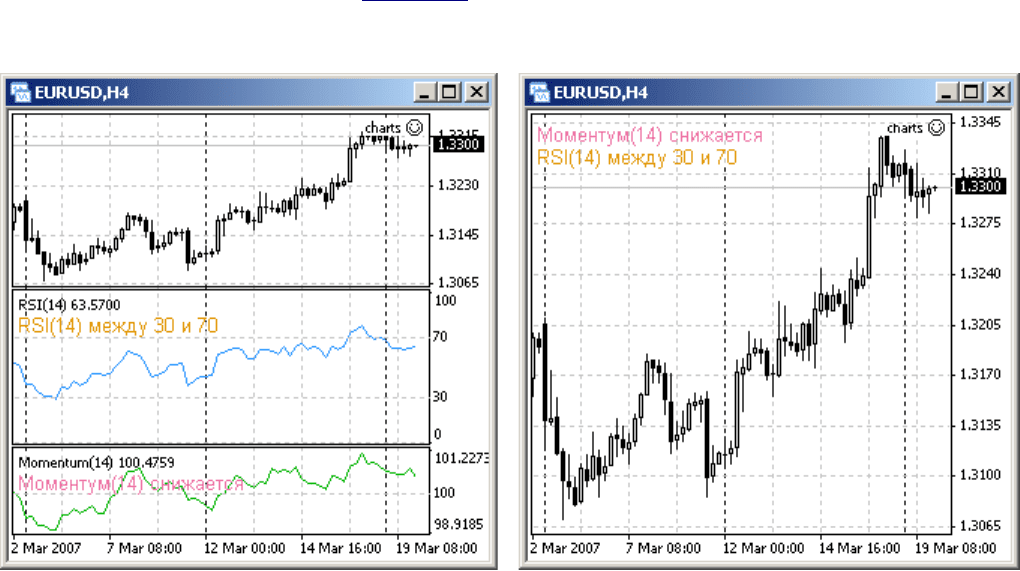

В результате исполнения эксперта charts.mq4 можно наблюдать такие варианты сочетания

окон и отображения графических объектов:

Рис. 141. Отображение графических объектов в подокнах окна финансового инструмента.

Если в окне финансового инструмента имеются оба индикатора, то соответствующие

графические объекты будут отображены в их подокнах. Если ни один из этих индикаторов

не установлен, то оба объекта будут созданы программой в основном окне. Добавление

или удаление любого из индикаторов, имена которых обрабатываются в программе,

приведёт к перемещению соответствующего графического объекта в нужное окно.

Добавление или удаление из окна финансового инструмента других индикаторов не

повлечёт никаких последствий.

Отдельно нужно заметить, что в данной программе не рассматривается вариант удаления

графического объекта пользователем. Практически используемая программа должна

794

содержать анализ такой ситуации с последующим восстановлением объекта (см. решение

Задачи 33).

12.3.1 Функции, используемые для работы с графиками

Функция Краткое описание

HideTestIndicators Функция выставляет флаг скрытия индикаторов,

вызываемых экспертом. При открытии графика после

тестирования индикаторы, помеченные флагом скрытия, не

будут выведены на график тестирования. Перед каждым

вызовом индикатор помечается текущим установленным

флагом скрытия (на график тестирования могут быть

выведены только те индикаторы, которые непосредственно

вызываются из тестируемого эксперта).

Period Возвращает значение числа минут периода для текущего

графика.

RefreshRates Обновление данных в предопределенных переменных и

массивах-таймсериях. Эта функция используется, когда

эксперт или скрипт производит вычисления в течение

долгого времени и нуждается в обновленных данных.

Возвращается TRUE, если данные обновлены, иначе

FALSE. Данные могут не обновиться только по той

причине, что они соответствуют текущему состоянию

клиентского терминала.

Symbol Возвращает текстовую строку с именем текущего

финансового инструмента.

WindowBarsPerChart Функция возвращает количество баров, помещающихся в

окно текущего графика.

795

WindowExpertName Возвращает имя выполняющегося эксперта, скрипта,

пользовательского индикатора или библиотеки, в

зависимости от того, из какой MQL4-программы вызвана

данная функция.

WindowFind Возвращает номер подокна графика, содержащего

индикатор с указанным именем name, если он найден,

иначе возвращается -1. WindowFind() возвращает -1, если

пользовательский индикатор ищет сам себя в процессе

инициализации init().

WindowFirstVisibleBar Функция возвращает номер первого видимого бара в окне

текущего графика. Необходимо иметь в виду, что ценовые

бары нумеруются задом наперед, от последнего к первому.

Текущий бар, самый последний в ценовом массиве, имеет

индекс 0. Самый старый бар имеет индекс Bars-1. Если

номер первого видимого бара меньше, чем количество

видимых баров на графике на 2 и более, это значит, что

окно графика заполнено не до конца и имеется поле справа.

WindowHandle Возвращает системный дескриптор окна (window handle),

содержащего указанный график. Если график с symbol и

timeframe на момент вызова функции не открыт, то

возвращается 0.

WindowIsVisible Возвращает TRUE, если подокно графика видимо, иначе

возвращает FALSE. Подокно графика может быть скрыто

из-за свойств видимости помещенного в него индикатора.

WindowOnDropped Возвращает индекс окна, в которое был брошен эксперт,

пользовательский индикатор или скрипт. Это значение

будет верным только в том случае, если эксперты,

пользовательские индикаторы и скрипты прикреплены с

помощью мыши (технология "drag and drop"). Для

пользовательских индикаторов, находящихся в процессе

инициализации (вызов из функции init()) этот индекс не

796

определен. Возвращаемый индекс является номером окна

(0-главное окно графика, подокна индикаторов нумеруются

с 1), в котором работает пользовательский индикатор. В

процессе инициализации пользовательский индикатор

может создать свое собственное новое подокно, и его номер

будет отличаться от номера окна, на которое действительно

был брошен индикатор.

WindowPriceMax Возвращает максимальное значение вертикальной шкалы

указанного подокна текущего графика (0-главное окно

графика, подокна индикаторов нумеруются с 1). Если

индекс подокна не указан, то возвращается максимальное

значение ценовой шкалы главного окна графика.

WindowPriceMin Возвращает минимальное значение вертикальной шкалы

указанного подокна текущего графика (0-главное окно

графика, подокна индикаторов нумеруются с 1). Если

индекс подокна не указан, то возвращается минимальное

значение ценовой шкалы главного окна графика.

WindowPriceOnDroppe

Возвращает значение цены в точке графика, на которой был

брошен эксперт или скрипт. Значение будет верным только

в случае, если эксперт или скрипт перемещены с помощью

мыши (технология "drag and drop"). Для пользовательских

индикаторов это значение не определено.

WindowRedraw Принудительно перерисовывает текущий график. Обычно

применяется после изменения свойств объектов.

WindowScreenShot Сохраняет изображение текущего графика в файле формата

GIF. В случае неудачи возвращает FALSE.

WindowTimeOnDroppe

Возвращает значение времени в точке графика, на которой

был брошен эксперт или скрипт. Значение будет верным

только в случае, если эксперт или скрипт перемещены с

помощью мыши (технология "drag and drop"). Для

797

пользовательских индикаторов это значение не определено.

WindowsTotal Возвращает количество окон индикаторов на графике,

включая главное окно графика.

WindowXOnDropped Возвращает значение координаты по оси X в пикселах

точки клиентской области окна графика, на которой был

брошен эксперт или скрипт. Значение будет верным только

в случае, если эксперт или скрипт перемещены с помощью

мыши (технология "drag and drop").

WindowYOnDropped Возвращает значение координаты по оси Y в пикселах

точки клиентской области окна графика, на которой был

брошен эксперт или скрипт. Значение будет верным только

в случае, если эксперт или скрипт перемещены с помощью

мыши (технология "drag and drop").

Для получения подробного описания этих и других функций необходимо обратиться к

справочной документации на MQL4.community, сайте MetaQuotes Software Corp. или к

разделу "Справка" в редакторе MetaEditor

12.4 Строковые функции

Наиболее часто встречающаяся операция для строковых значений - сложение

(конкатенация) - рассматривалась в Операции и выражения (Задача 3). В некоторых

случаях возникает необходимость выполнить другие вычисления, связанные со

строковыми значениями. Для работы со значениями типа string в MQL4 имеется ряд

строковых функций. Рассмотрим, как могут быть использованы некоторые из них на

примере.

Задача 35. Раскрасить 100 последних баров свечного графика: чёрные

свечи - красным цветом, а белые - синим.

798

Раскраска свечи может быть выполнена двумя линиями: тонкая линия должна

накладываться на свечу так, чтобы полностью накрыть тени, а широкая линия должна

заполнить тело свечи. Применить для решения задачи линии пользовательского

индикатора в данном случае не представляется возможным, потому что отображаемые

линии должны быть вертикальными, т.е. построенными по двум координатам цены (при

совпадающих координатах времени), а индикаторные массивы позволяют хранить только

одно значение, поставленное в соответствие каждому бару. Поэтому решение задачи

сводится к отображению на ценовом графике серии однотипных графических объектов -

OBJ_TREND, отличающихся координатами, стилем и цветом линий (см. Графические

объекты).

В данном случае в качестве прикладной программы используется эксперт, хотя в общем

случае алгоритм может быть реализован и в пользовательском индикаторе. В целом

алгоритм программы понятен. При присоединении эксперта к окну финансового

инструмента (при исполнении init()) график должен быть раскрашен первый раз. На

каждом тике (при исполнении start()) программа должна отслеживать возможные

изменения в положении каждого из созданных ею графических объектов (пользователь

может случайно удалить или переместить любой из них) и при необходимости

восстановить его. А в период завершения программы (deinit()) все созданные программой

графические объекты должны быть удалены.

В период практической работы с экспертом пользователь может вручную создать в окне

финансового инструмента и другие объекты, например, установить канал стандартных

отклонений, уровни Фибоначчи, линии поддержки и пр. Поэтому в программе должен

быть реализован алгоритм, позволяющий отличать объекты, созданные программой, от

объектов, установленных пользователем. Это особенно важно при завершении

программы: необходимо удалить только "свои" объекты, а "пользовательские" оставить

без изменения. Каждый графический объект обладает определёнными свойствами,

которые, в общем случае, могут совпадать. Единственным отличительным признаком

любого объекта является его уникальное имя (одинаковые имена не допускаются).

При составлении имени каждого из создаваемых объектов желательно ввести в имя

объекта полезную информацию, по которой можно было бы судить о местоположении и

свойствах объекта. Например, имя объекта может содержать префикс, отличающий

объект, созданный этой программой, от всех других. В нашем случае это строковое

значение "Paint_". Кроме того, необходимо отличать и "свои" объекты между собой. При

этом простая нумерация (Paint_1, Paint_2 и т.д.) не может быть использована. Используя

799

такой способ именования имён объектов, невозможно понять: на каком баре должен быть

отображён, например, объект Paint_73. Тот бар, который имел индекс 73, с появлением

нового бара получит индекс 74, при следующем новом баре 75 и т.д. При таком решении

пришлось бы удалять и вновь создавать все объекты на каждом новом баре. Понятно, что

это решение (хотя и осуществимо), является очень грубым и затратным.

Каждый из создаваемых объектов должен иметь координаты времени, совпадающие со

временем открытия бара. Кроме того, на каждом баре необходимо отображать 2 линии -

тонкую и широкую. Наиболее удобно представить имена создаваемых программой

объектов в таком виде:

Имя объекта = Paint_2_2007.03.22 16:40, здесь:

Paint_ - префикс, отличающий объекты, созданные программой;

2_ - номер одного из двух объектов, отображаемых на баре (возможные значения 1 и 2);

2007.03.22 16:40 - координата времени, однозначно характеризующая бар, на котором

отображается объект.

Paint_ и 2_ - это значения переменных Prefix и Nom_Lin. Координату времени для каждого

бара можно получить путём преобразования значения типа datetime в значение типа string

с помощью функции преобразования данных:

12.4.1 Функция TimeToStr()

string TimeToStr(datetime value, int mode=TIME_DATE|TIME_MINUTES)

Функция преобразовывает значение, содержащее время в секундах, прошедших с 01.01.

1970 (значение типа datetime), в строку заданного формата (значение типа string).

Параметры:

value - время в секундах от 00:00 1 января 1970;

mode - дополнительный режим вывода данных. Может быть одним или

комбинированным флагом:

TIME_DATE получает результат в форме "yyyy.mm.dd";

TIME_MINUTES получает результат в форме "hh:mi";

TIME_SECONDS получает результат в форме "hh:mi:ss".

800
