Введение

На написание данной статьи меня сподвигло практически полное отсутствие

какой либо вменяемой информации по теме бутлоадеров на русском языке, и

конкретно для чипов основанных на архитектуре AVR.

В общем то DI как то писал о вкусностях этих тулз для пользователей будь то

мобила, либо девайс в труднодоступном месте, но процесс работы самого

кода подробно не был рассмотрен.

И в один прекрасный день мне на работе дали партийное задание —

разработать систему, позволяющую дистанционно обновлять прошивку кое-

каких устройств, сами железки стоят под взрывозащитными кожухами в

шахтах на значительной глубине. Лазить туда и разбирать каждый девайс

чтобы воткнуть шлейф ISP понятное дело не самая лучшая идея, однако

устройства соединены интерфейсом RS485 это позволяет использовать

бутлоадер в проекте.

Конечно, можно взять один из OVER чем 9000 готовых бутлоадеров на Сях и

доработать напильником, переделать под задачу, но мне давно было

интересно разобраться в теме самопрошивки МК. И, думаю, не только мне,

поэтому вооружившись даташитом, и найдя скудную документацию на

утилиту AVRprog, я сел за AVR Studio изобретать велосипед — писать свой

загрузчик. Естественно на асме (под 8ми битки только на асме пишу).

Так, для разгрева, разработаем проект бутлоадера с прошивкой по RS232 и

поддержкой протокола AVRprog v1.4, а дальше можно его заточить хоть под

I2C или SPI, RS485 и т. д.

WARNING

Для того чтобы полностью вникнуть о чём тут говорится - рекомендуется к

прочтению статья DI HALT о использовании бутлоадеров.

Итак, первое, что нам надо сделать, кроме создания нового прожекта, это в

меню AVR Studio выбрать опцию отладки бутлоадера, чтобы студия

стартовала с адреса первой инструкции бутлоадера, а не 0×0000 для этого

(Debug->AVR Simulation Options) выставляем флажок Enable boot reset и

стартовый адрес на 0×1E00 – наш загрузчик будет занимать 512 команд.

Теперь накидаем простейший исходник – скажем, чтоб выплёвывал на UART

9600/8/n/1 пару символов, это будет юзерское приложение (здесь и далее

огрызки кода, подробней в полном исходнике из архива).

Reset:

;Тут код инициализации

…

main:

ldi R16, 0x55

rcall SendUART

ldi R16, 0xAA

rcall SendUART

rcall Delay

jmp main

Далее начнём писать сам лоадер. Создаём новый модуль пропишем

простенькую функцию инициализации UART’а на скорость 19200 (тут надо

прописать отдельную инициализацию УАРТа отправки и приёма – надеюсь

помните, что если вы используете какую-либо уарт либу из основной области

памяти – она будет заблокирована в процессе прошивки и затёрта). Так ну и

незабываем про адрес старта, и условие входа в бут загрузчик, стартовый код

будет выглядеть примерно так:

org

0x1E00 ; Для бутака отвели 512 слов

BootLoader:

ldi R16, low(RAMEND) ; Никуда без стека

out SPL, R16

ldi R16, high(RAMEND)

out SPH, R16

ldi R16, 0xFF

out DDRC, R16 ; Тут диоды у нас

cbi DDRC, 4 ; А тут кнопарь

cbi

PORTC, 4

sbic PINC, 4 ; Собсно и есть стартовый кондишн – если отпущена

кнопка бежим в основную прогу

jmp Reset

LED3_ON ; Макрос включения светодиода «Режим

программирования»

rcall InitUART

Далее идёт цикл с ожиданием байтов от AVRprog и их обработкой – довльно

рутинный процесс, но поясню на примере запросов процедур идентификации

– без неё AVRprog не подхватит ваш чип:

Wait4Command: ; Главный цикл – тут получаем команды от AVRprog

rcall ReadUART

; Тут всё просто – смотрим что в буфере R16 и идём на обработчик

cpi R16, 'S' ; Байтик приветствия – надо на него ответить 7и

символьным

; идентификатором начинающимся на “AVRxxxx”

– у меня например – “AVRm162”

breq Greething

cpi R16, 'a' ; Запрос автоинкремента

breq AutoInc

cpi R16, 't' ; Запрос типа устройства

breq DeviceType

cpi R16, 'V' ; Запрос версии софта – у меня 0.1

breq SoftwareVersion

cpi R16, 'b' ; Запрос поддержки буферизации – отвечаем, что

поддерживаем буфер

;размером в одну страницу

breq SetBufferInfo

cpi R16, 's'

Далее по коду запросы на программирование, но о них позже, а пока что

рассмотрим обработчики для этих событий на примере нескольких:

AutoInc:

OutUART 'y' ; OutUART - макрос вывода байта в UART

rjmp Wait4Command

SetupLED:

rcall

ReadUART

OutUART 0xD ; На некоторые команды надо отвечать 0xD.

rjmp Wait4Command

SoftwareVersion:

OutUART '0'

OutUART '1'

rjmp Wait4Command

GetSignature:

OutUART 0x1E ; байтики сигнатуры

OutUART 0x94 ;

OutUART 0x04 ;

rjmp Wait4Command

GetProgramerType:

OutUART 'S' ; предствляемся последовательным

прошивальщиком =)

rjmp Wait4Command

SetBufferInfo:

OutUART 'Y' ; Ответ на запрос размера буфера (в

байтах!) – одна страница

OutUART high(PAGESIZEB) ; PAGESIZEB= PAGESIZE*2;

OutUART low(PAGESIZEB)

rjmp Wait4Command

Ну, чтож вот мы и подошли к самому интересному – работа с флешем.

Запросы на работу с памятью выглядят так:

cpi

R16, 'A'

breq SetAddress ; Установка адреса страницы для

чтения/записи

cpi R16, 'g'

breq ReadBlock ; Запрос на буферизированное чтение

сектора

cpi R16, 'B'

breq BufferedWrite ; Буферизированная запись

cpi R16, 'e'

breq EraseChip ; Очистить чип

Теперь рассмотрим обработчики на это дело. Чтобы понять смысл

следующего кода надо представлять себе принцип работы команды SPM –

запись в память программ – я объясню, как это работает на примере очистки

чипа – дальше всё просто как 2 рубля.

EraseChip:

ldi R18, 112 ; количество страниц на очистку –

зависит от чипа

clr ZH

clr ZL

doErase:

ldi R17, (1<<PGERS) | (1<<SPMEN) ; в R17 передаётся параметр в

регистр SPMCR

; SPMEN – разрешает вызов команды SPM в следующих 4х тактах; PGERS – команда

на очистку

;страницы флеша

rcall SPMnWAIT

ldi R17, (1<<RWWSRE) | (1<<SPMEN) ; ре-инициализация

страницы

rcall SPMnWAIT

ldi R19, PAGESIZE ; инкремент указателя на страницу

add ZL, R19

clr R19

adc ZH, R19

dec R18

brne doErase

OutUART 0xD

rjmp Wait4Command

Cама процедура вызова SPM (ВХОД: R17 – SPMCR; ZH:ZL – указатель на

страницу флеша для выполнения операций R0:R1 – непосредственное слово

для записи в буфер флеша.

SPMnWAIT:

out SPMCR, R17

spm ; Очищаем/пишем во флеш – зависит от

параметра SPMCR

WaitSPM:

in R16, SPMCR

sbrc R16, SPMEN

rjmp WaitSPM

ret

Формат регистра SPMCR

•

Bit 7 – SPMIE: SPM Interrupt Enable – разрешение прерывания по

окончании записи во флеш

•

Bit 6 – RWWSB: Read-While-Write Section Busy – проверка занятости

секции

•

Bit 5 – Res: Reserved Bit

•

Bit 4 – RWWSRE: Read-While-Write Section Read Enable -

реинициализация страницы после записи/очистки

•

Bit 3 – BLBSET: Boot Lock Bit Set – операции над фьюзами

•

Bit 2 – PGWRT: Page Write – запись странциы

•

Bit 1 – PGERS: Page Erase - очистка

•

Bit 0 – SPMEN: Store Program Memory Enable – разрешение на

исполнение SPM в следующие 4 такта.

Итак, подведём небольшой итог:

•

Запись выполняется естественно командой SPM, чтение LPM

•

Параметры: указатель - ZH:ZL- куда пишем (либо что очищаем), R0:R1

– слово которое пишем по (Z)

•

Регистр SPMCR разрешает и определяет поведение команды SPM

Теперь внимательно рассмотрим процедуру записи флеша:

в YH:YL – указатель на начало оперы 0×100

в ZH:ZL – указатель на страницу флеша

WritePage2Flash:

ldi R24, low(PAGESIZEB) ; счётчик

ldi R25, high(PAGESIZEB)

Write2FlashBuffer:

ld R0, Y+

ld R1, Y+

ldi R17, (1<<SPMEN) ; Тут будьте внимательны байты

пишутся в буфер страниц

; флеша - в SPMCR устанавливаем только

SPMEN!!!

rcall SPMnWAIT

adiw ZH:ZL, 2 ; указатель на текущий адрес записи

sbiw R25:R24, 2

brne Write2FlashBuffer

; А ТЕПЕРЬ МОМЕНТ ИСТИННЫ – ЗАПИСЬ СТРАНИЦЫ ВО ФЛЕШ

subi ZL, low(PAGESIZEB) ; восстановление

указателя

sbci ZH, high(PAGESIZEB)

ldi R17, (1<<PGWRT)|(1<<SPMEN) ; Даём команду на

запись

страницы в один приём.

rcall SPMnWAIT

ldi

R17,

(

1<<RWWSRE

)

(

1<<SPMEN

)

; Ре-инициализируем

страницу

rcall SPMnWAIT

ret

Вот так всё на самом деле просто выглядит!

Ну и часть обработчика вызывающего этот код:

…

тут очистка памяти и приём одной страницы через UART

…

; вызываем процедуру записи страницы

ldi YH, high(SRAM_START)

ldi YL, low(SRAM_START) ; Буфер в начале RAM

rcall WritePage2Flash

; Ну незабываем делать автоинкремент страницы – обязательно если при

; инициализации ответили ‘y’ на ‘A’ запрос.

ldi R19, PAGESIZE

add ZL, R19

clr R19

adc ZH, R19

OutUART 0xD ; говорим AVRprog что записали страницу

и всё ок!

Так ну и рассмотрим ещё один обработчик на этот раз последний. Адресация,

AVRprog иногда наставляет нас на путь истинный, говоря конкретно в какую

страницу писать, и, казалось бы, тут всё просто и понятно, но как всегда

подводные камни они везде…

SetAddress:

rcall ReadUART

mov ZH, R16

rcall ReadUART

mov ZL, R16 ; ну всё просто сохраняем в регистры ZH:ZL адрес

;куда писать и не трогаем его больше, а н-нееет…

lsl ZL ; адрес надо преобразовать в байтовый т. е.

сдвинуть на 1 битик влево =)

rol ZH

OutUART 0xD ; рапортуем об успешной установке адреса

Злоключение или это ещё не конец?

Таким образом, мы рассмотрели наиболее ключевые моменты. На первый

взгляд процедура самозаливки кода может показаться сложной, но на самом

деле всё очень просто и сводится к реализации интерфейса для

программатора - ожидать и выполнять команды. Также следует стараться

уделять особое внимание некоторым неочевидным моментам (подводные

камни) с которыми возможно столкнуться при написании своего проекта, для

этого писалась статья и откомментирован исходник.

BootExample.zip

Кстати за кадром осталась работа с прерываниями в бутлоадере (которые

могут быть перемещены в секцию бутлоадера, если вы конечно их

используете), установке фьюз битов, ну или перезаписи самого бутлоадера

самим собой (до конца не разобрался, но такое извращение судя по всему

поддерживается) –- это оставляю в качестве домашнего задания читателю. А

если и возникнут сложности, либо найдутся глюки в программе, (что весьма

вероятно т. к. код толком не обкатан, но как говорится – отладчик всему

голова) то, возможно, распишу это всё в отдельной статье.

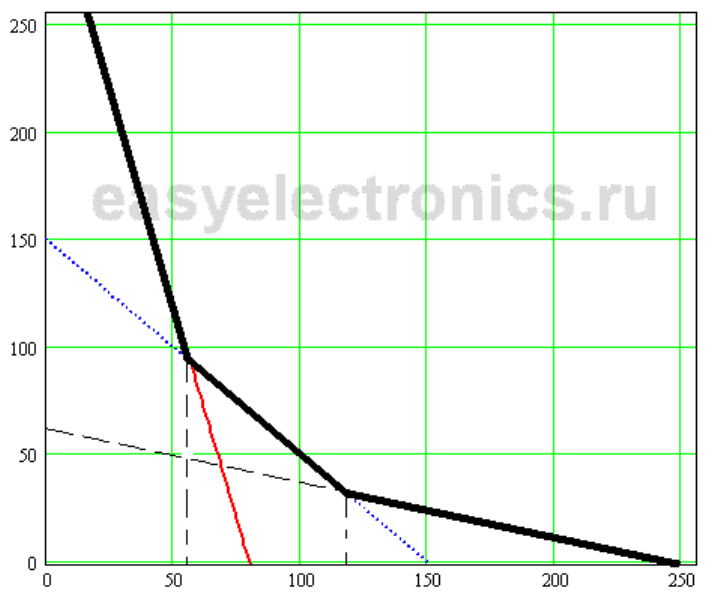

Вот, значит, моя спрямленная кривая.

А теперь, собственно, код:

u08 LinearAPPROX(u08 input)

{

// Too far

if (input<21) return 255;

// Line1 X=63+255-4Y

if(input<56)

{

input <<=2; //4*Y

return (63+(255-input));

}

// Line2 X=150-Y

if (input<118)

{

return (150-input);

}

// Line3 X=63-0.25Y

if(input<250)

{

input >>=2;

//0.25*Y

return (63-input);

}

// Too close

return 0;

}

Заняло около 90 байт флеша, а выполняется тактов за 15-20 по самой

длинной ветке. И еще один такой немаловажный момент. Обратите внимание

на функцию X = -4Y + 320 и на то как я ее представил в программе:

X=65+255-4Y. Зачем я разбил число 320 на два куска? Да дело в том, что моя

выходная величина не вылазит за предел беззнакового восьмиразрядного —

это 255. А вот число 320, требуемое по уравнению, в этот лимит не влазит. И

тут либо компилятор окажется умным и сам догадается, либо что нибудь

куда-нибудь переполнится, что вероятней. Хорошо если Warning даст. А если

не даст? Поэтому я решил подстелить соломки, сразу указав в какой

последовательности и с числами какого размера оперировать, чтобы не было

переполнений. Да и лишней движухи на уровне кода меньше будет.

На чистом ассемблере вообще загляденье.

; Input:

; OSRG = R17 - input data

; ACC = R16

; Output

; OSRG - output data

LineAPPROX: MOV ACC,OSRG ; OSRG = ACC для удобства операций

CPI OSRG,20 ;if(OSRG<20) слишком далеко

BRCS TooFar

CPI OSRG,56 ;if(OSRG<56) далеко

BRCS Far

CPI OSRG,118

BRCS Near ;if(OSRG<118) средняя дистанция

CPI OSRG,250 ;if(OSRG<250) близко

BRCS Close

TooClose: LDI OSRG,0 ; совсем близко, сразу 0

RET ; Выходим с результатом в OSRG

; X = 63-0.25Y

Close: LSR ACC ;0.25Y сдвигом делим на 4

LSR

ACC
