Электропривод по схеме преобразователь частоты-асинхронный двигатель

ОГАХ. Одесса. 2010 г., 33 стр. Дисциплина – Элементы и системы автоматизированного электропривода. На основе исходных данных и нагрузочной диаграммы выбран двигатель 4A160S4, автоматический выключатель серии 3VF и преобразователь частоты MicromasterECO/3-5 фирмы Siemens (15 кВт). Содержание.

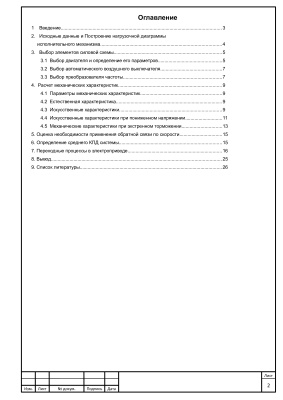

Введение.
Исходные данные и построение нагрузочной диаграммы исполнительного механизма.
Выбор элементов силовой схемы.
Выбор двигателя и определение его параметров.
Выбор автоматического воздушного выключателя.
Выбор преобразователя частоты.
Расчет механических характеристик.
Параметры механических характеристик.
Естественная характеристика.
Искусственные характеристики.
Искусственные характеристики при пониженном напряжении.
Механические характеристики при экстренном торможении.
Оценка необходимости применения обратной связи по скорости.
Определение среднего КПД системы.
Переходные процессы в электроприводе.
Вывод.
Список литературы. В архиве содержится расчетно-пояснительная записка, файл Mathcad с расчетами, файлы Matlab-Simulink с моделями электропривода для расчетов переходных процессов. Все необходимые теоретические сведения и таблицы двигателей, преобразователей частоты, автоматов в конспекте лекций /file/355009/
