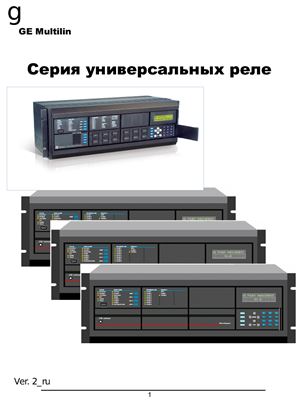

GE Multilin. Серия универсальных реле. Версия 2

GE Multilin, Ontario, Canada, 2004. — 163 слайда. Серия универсальных терминалов.
Обзор базовых функций терминалов семейства UR.
Модульное исполнение.
Связь между модулями.
Блок-схема терминала серии UR.
Циклическое сканирование.
Интерфейс лицевой панели.
Горизонтальный монтаж.
Вертикальный монтаж.
Модульное исполнение.
Модуль блока питания.
Модуль ЦП.
Модуль ТТ/ТН.
Модуль дискретных входов/выходов.
Контактные выходы.
Модуль входов/выходов измерительного преобразователя.
Модуль связи между устройствами серии UR.
Подключение.
Расположение клемм на задней стороне устройства.
Подключение модуля питания.
Подключение модуля ТТ/ТН.
Подключение модуля дискретных входов/выходов.
Дискретные входы.
Подключение модуля входов/выходов преобразователя.
Подключение модуля ЦП.
Подключение модуля связи между устройствами серии UR.
Пример подключения терминала серии UR.
Код заказа терминала.
Добавление модулей.
Установка программного обеспечения EnerVista.
EnerVista UR Setup.
Источники.
Коэффициенты трансформации ТТ/ТН.
Измерения.
Относительные единицы.
Сгруппированные элементы.
Элементы защиты.
Токовая защита без выдержки времени.
Максимальная токовая защита.
Защита от повышения напряжения.
Защита от понижения напряжения.
Гибкие элементы.
C30 - Цифровой контроллер.
C60 - Терминал управления выключателем.
F35 - Терминал защиты нескольких фидеров.
D60 - Терминал дистанционной защиты линии.
T60 - Терминал защиты трансформаторов.
T35 - Терминал защиты трансформаторов.
