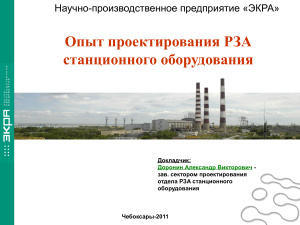

Опыт проектирования РЗА станционного оборудования

Доронин А.В., НПП Экра, Чебоксары, 2011. — 27 слайдов. Комплексное решение РЗА станций.
Разработка проекта РЗА станции.
Разработка и поставка оборудования РЗА объектов станции.
Преимущества шкафов производства НПП «ЭКРА».
Варианты выполнения защит.
Шкафы защит и автоматики станционного оборудования.
Защита генератора, работающего в блоке с трансформатором.
Защита трансформатора блока и трансформатора СН блока.
Защита системы возбуждения.
Схема подключения шкафа ШЭ1113, Пермская ГРЭС.
Схема подключения шкафа ШЭ1113, Усть-Илимская ГЭС.
Защита генератора, работающего на сборные шины.
Защита генератора, работающего в укрупненном блоке.
Защита трансформатора связи.
Схема подключения шкафа ШЭ1110М, Челябинская ТЭЦ-3.
Схема подключения шкафа ШЭ1111, Белоярская АЭС.
Защита блока генератор-трансформатор.
Защита шин 6-35 кВ.
Шкаф управления выключателем генератора.
Комплексное решение РЗА станций.
Малый терминал защит и автоматики.
Комплексное решение защиты и автоматики энергообъектов на терминалах серии ЭКРА 200.
Опыт проектирования защит и автоматики собственных нужд на примере Саяно-Шушенской ГЭС.
Опыт проектирования защит и автоматики электрических машин с частотой питающего напряжения от 3 до 72 Гц.
Ячейки КРУ на Верхне-Мутновской ГеоЭС под защитой терминалов серии ЭКРА 211.
