гулярные плановые испытания изоляции (профилактические испыта-
ния). Необходимость этих испытаний связана с постепенным ухудше-
нием диэлектрических свойств изоляции, вызванных электромагнитны-
ми, тепловыми и химическими воздействиями окружающей среды.
В качестве источников высокого переменного напряжения для про-
ведения испытаний электрической прочности изоляции высоковольтно-
го оборудования применяют испытательные трансформаторы. Такие
трансформаторы имеют свои специфические
условия эксплуатации:
кратковременность работы, в том числе при номинальном напряжении,
частые замыкания со стороны высокого напряжения и отсутствие воз-
действия атмосферных перенапряжений. Испытательные трансформа-
торы имеют облегченную изоляцию, большой коэффициент трансфор-
мации, относительно небольшие мощность, габариты и вес. Выполня-

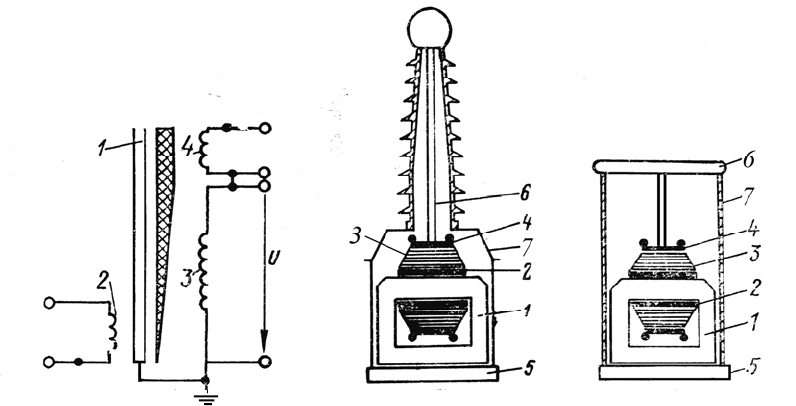

ются, как правило, однофазными. Конструктивно выполняются трех ти-
пов: трансформаторы в
изоляционном корпусе с двумя фланцами – вы-
водами (рис. 1,
в), трансформаторы в металлическом корпусе с одним
(рис. 1,
б) или двумя высоковольтными выводами.
Основными требованиями к испытательным трансформаторам яв-
ляются: минимальное искажение кривой тока, отсутствие частичных
разрядов в изоляции при испытательном напряжении, а изоляция долж-
на быть рассчитана на крутые срезы напряжения при замыкании на сто-
роне высокого напряжения.
В соответствии с требованиями суммарный вклад высших гармоник
в кривой
тока и напряжения не должен превышать 5%. Это достигается
использованием для изготовления сердечников холоднокатаной стали с
ориентированными зернами.
Отсутствие внутренних частичных разрядов в изоляции испытатель-
ных трансформаторов и снижение градиентных напряжений в изоляции
при крутых срезах напряжения достигается путем рационального кон-
струирования высоковольтной обмотки в сочетании с экранами и емко-
стными кольцами
. Современные изоляционные материалы и технология
позволяют исключить появление частичных разрядов даже при очень
высоких напряжениях. В испытательных трансформаторах применяется
слоевая цилиндрическая обмотка (рис. 1).
Одним из основных параметров трансформатора является его мощ-
ность. Выбор мощности трансформатора осуществляется в зависимости
от характера нагрузки. Нагрузка испытательных трансформаторов носит
емкостный характер. В этом случае
общая мощность трансформатора
может быть оценена как
S=U
исп
⋅
I
с
. I
c
=U
исп
⋅
ω
⋅
C
об
– емкостный ток, а U
исп
– величина испытательного напряжения.
