70
ров типа ТВО-1 сопротивлением 51 Ом. Ток, протекающий в цепи ГИН,
регистрируется посредством шунта, который установлен последова-
тельно в разрядном контуре ГИН в первой ступени. Шунт выполнен из
48 отрезков нихромовой проволоки, соединенных параллельно, что по-
зволило получить эквивалентное сопротивление шунта
3
100,5
−
× Ом.
Для регистрации сигнала с делителя и шунта используется осциллограф

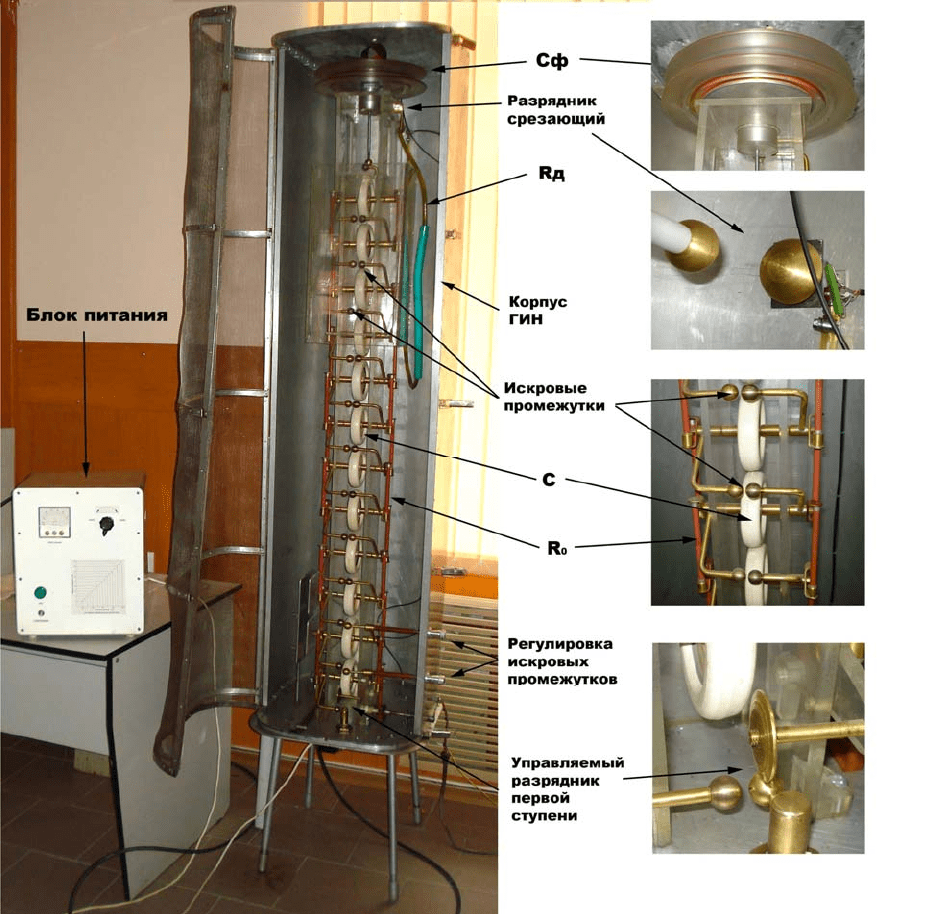

типа Tektronix TDS 2012B. Весь ГИН заключен в металлический корпус,
таким образом, исключается электромагнитное воздействие ГИН при
его работе на окружающие объекты и средства измерения. Передняя
стенка корпуса ГИН выполнена из мелкой металлической сетки для ви-
зуального наблюдения пробоя искровых разрядников. ГИН может
рабо-
тать в двух режимах: на самопробое и в управляемом режиме. Для
управления в первой ступени ГИН предусмотрен механически управ-
ляемый трехэлектродный разрядник (между двумя шарообрзными элек-
тродами вводится третий электрод, что вызывает электрический пробой
первого искрового промежутка). Напряжение заряда от блока питания
может регулироваться в пределах 4…17 кВ. Всего в ГИНе
содержится
12 ступеней, что позволяет при зарядном напряжении 20 кВ получить на
выходе импульс амплитудой около 200 кВ.
Блок питания включает в себя высоковольтный источник, авто-
трансформатор ЛАТР-2 в качестве регулятора напряжения, стрелочный
индикатор напряжения на передней панели, а так же сетевой выключа-
тель и сигнальную лампу.
5. Порядок выполнения работы
1. Ознакомиться со схемой, устройством и работой ГИН.
2. Установить зарядное напряжение 10-12 кВ, отстроить разряд-
ники первой и второй ступеней так, чтобы происходило стабильное сра-
батывание всех искровых промежутков ГИН.

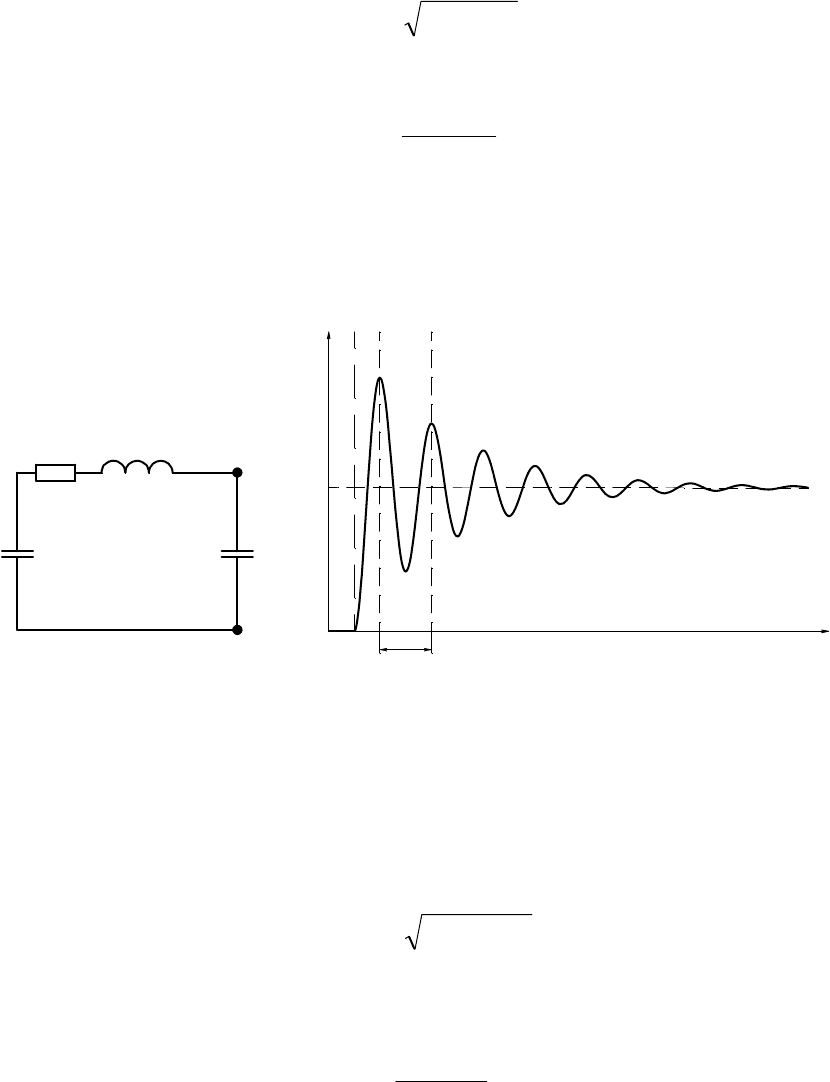

3. Собрать схему короткого замыкания и снять осциллограмму то-
ка. Определить период колебаний
Т
кз
.
4. Собрать схему холостого хода генератора и снять осцилло-
грамму напряжения. Определить период наложенных колебаний
Т
хх
.
6. Собрать схему с фронтовым резистором. Снять осциллограмму
напряжения с установленным фронтовым резистором.

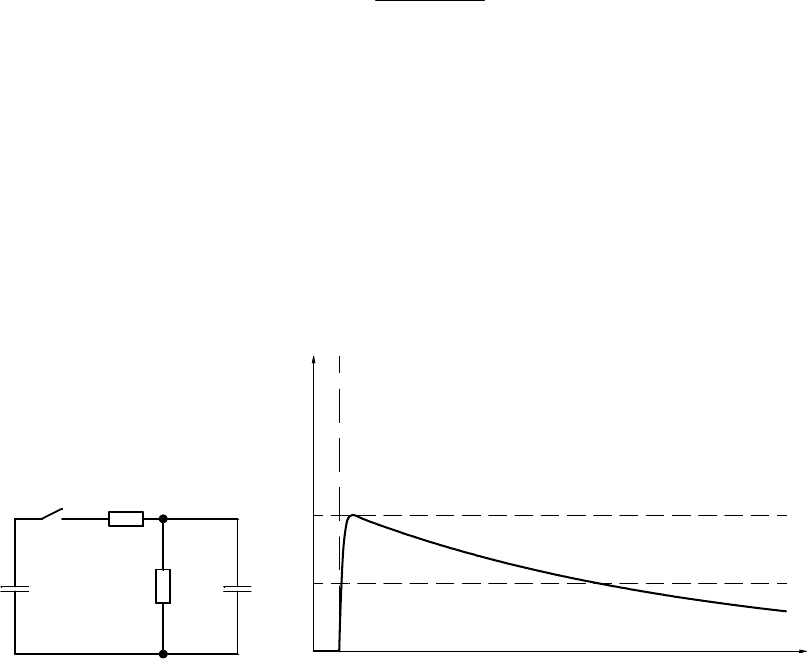

7. Собрать схему с фронтовым резистором и фронтовым конден-
сатором. Снять осциллограмму напряжения с установленными фронто-
выми резистором и конденсатором.

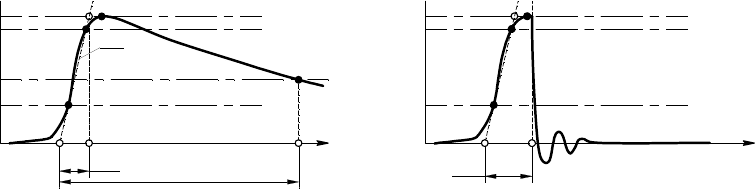

8. Подключить шаровой разрядник и получить срезанную волну.
