верхней образующей эксплуатационной колонны, учитывая, что

колонна, практически никогда, не бывает вертикальной.

Пусть скважинный штанговый насос спущен на глубину, где

давление выше скважинного давления насыщения пластовой

нефти газом. В рассмотренном случае вся пластовая нефть в

однофазном (жидком) состоянии поступает в затрубное простран-

ство и смешивается там с ранее поступившей нефтью. Поэтому

насосом, добываемая из пласта нефть, захватывается, в основ-

ном, уже из затрубного пространства, то есть в насос попадает

нефть после частичной сегрегации из нее пузырькового газа.

Пластовая нефть, поступающая из затрубного пространства

в насос, в большей или меньшей степени разбавляется нефтью,

которая из-за конвективного перемешивания уже частично под-

верглась разгазированию. Поэтому через насос проходит нефть

с газовым фактором меньшим, чем газовый фактор пластовой

нефти. Влияние этого эффекта на работу насоса и процессы

разгазирования в НКТ тем больше, чем меньше дебит скважи-

ны и одновременно больше газовый фактор пластовой нефти.

Количественная оценка влияния гидродинамических и тер-

мобарических условий разгазирования нефти в скважине на

глубине приема скважинного насоса в зависимости от дебита

скважины, обводненности добываемой продукции и влияния

их на эффективность работы глубинного насоса (коэффициент

его наполнения, в частности) задача, выходящая за рамки дан-

ного учебного пособия.

Если обводненность скважинной продукции в интервале

перфорации приближается к точке инверсии фаз, то в перфо-

рационных каналах формируется фазовый состав скважинной

продукции, обладающей явно выраженными реологическими

свойствами, характерными для неньютоновских систем. Усло-

вия их формирования и особенности возникновения таких во-

донефтяных эмульсий здесь не рассматриваются. Однако мож-

но утверждать, что, если в перфорационных каналах с ростом

обводненности добываемой продукции формируются условия

образования водонефтяных смесей с начальным напр50кением

сдвига, то можно ожидать снижения дебита скважин при про-

чих равных условиях.

То есть дебит скважин при увеличении обводненности до-

бываемой продукции может быть не только функцией измене-

ния фазовых проницаемостей коллектора в зависимости от его

водонасыщенности, но и функцией существенного изменения

эффективных свойств (например, эффективной динамической

вязкости) скважинной продукции на пути от интервала перфо-

рации до приема насоса.

При определенном сочетании фазового состава скважинной

продукции, межфазного поверхностного натяжения и времени

жизни капель на границе раздела фаз в эксплуатационной ко-

лонне при росте обводненности скважинной продукции воз-

никают условия инверсии фаз, что приводит к резкому изме-

нению эффективной вязкости скважинной продукции и, как

следствие, к некоторому росту дебита скважин вследствие

уменьшения противодавления на пласт со стороны скважины.

Если обводненность скважинной продукции больше 60

—

% об., в сечениях, в которых давление выше скважинного дав-

ления насыщения пластовой нефти газом, то априори можно

утверждать, что дисперсионной средой жидкой составляющей

скважинной продукции в интервале перфорации в скважине

является пластовая вода.

2.2.

Дисперсный состав скважинной продукции нефтяных

месторождений

Дисперсный состав скважинной продукции нефтяных мес-

торождений определяет:

• технологические особенности подъема скважинной про-

дукции на поверхность,

• систему промыслового обустройства сбора скважинной про-

дукции на месторождении,

• технологию процесса отделения нефти и нефтяного газа,

• разделение нефти и воды, добываемой попутно с нефтью

из недр,

• эффективные способы очистки нефтепромысловых сточ-

ных вод до кондиций, позволяющих утилизировать ее в систе-

ме ППД и др.

— . 93

Скважинная продукция с самого начала разработки мес-

торождения представляет собой дисперсную систему:

• в добывающих скважинах

—

смесь:

—

газа с капельной нефтью и

— нефти с пузырьками газа и кристаллами парафина, при-

чем, чем ближе к устью скважины, тем больше в смеси

доля свободного (вьщелившегося из нефти) газа (до 80-90

% об.);

• в системе сбора до ДНС

—

ту же смесь с большей объем-

ной долей мелкодисперсных фаз (пузырьков газа и капель

жидкости).

При обводнении скважинной продукции в начале разра-

ботки водная фаза представляет собой дисперсную фазу в

нефти. С ростом обводненности добываемой продукции в

рельефных трубопроводах системы сбора образуются водя-

ные пробки. При небольших дебитах добывающих скважин

вода скапливается в нижней части эксплуатационной колон-

ны,

формируя дисперсионную среду, в которой всплывает

дисперсная фаза: нефть и пузырьки газа. Дисперсный состав

этой смеси существенно зависит от дебита скважины и фи-

зико-химических свойств пластовой нефти и попутно добы-

ваемой воды.

С дальнейшим ростом обводненности скважинная продук-

ция продолжает оставаться дисперсной системой, представляя

собой

—

смесь:

• нефтяного газа с капельной нефтью и капельной водой;

• воды с пузырьками газа;

• воды с каплями нефти, содержащими внутри пузырьки

газа и кристаллы парафина и

• воды с крупными деформированными каплями (включе-

ниями) нефти, внутри которых содержатся:

о капельная вода,

о пузырьки нефтяного газа и

о кристаллы парафина.

По существу, такие включения нефти в водной среде пред-

ставляют собой обратную водонефтяную эмульсию в составе

прямой эмульсии.

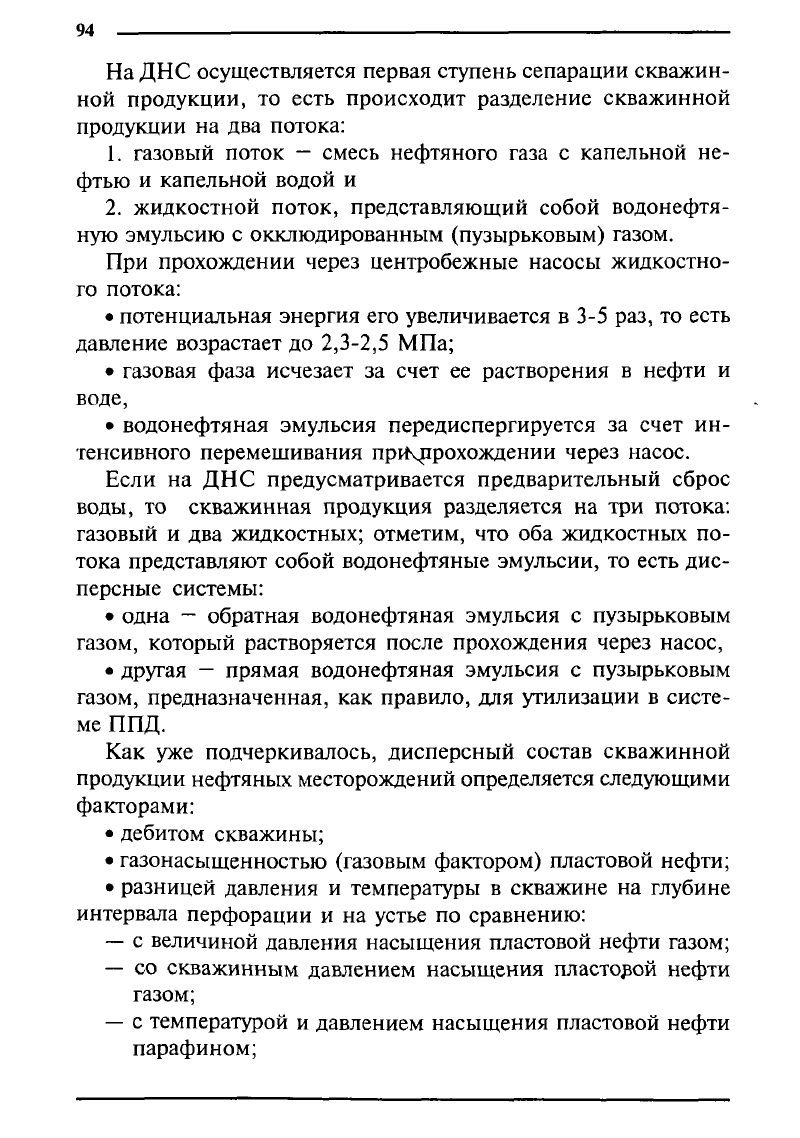

На дне осуществляется первая ступень сепарации скважин-

нои продукции, то есть происходит разделение скважиннои

продукции на два потока:

газовый поток

—

смесь нефтяного газа с капельной не-

фтью и капельной водой и

жидкостной поток, представляющий собой водонефтя-

ную эмульсию с окклюдированным (пузырьковым) газом.

При прохождении через центробежные насосы жидкостно-

го потока:

• потенциальная энергия его увеличивается в 3-5 раз, то есть

давление возрастает до 2,3-2,5 МПа;

• газовая фаза исчезает за счет ее растворения в нефти и

воде,

• водонефтяная эмульсия передиспергируется за счет ин-

тенсивного перемешивания прИч^рохождении через насос.

Если на дне предусматривается предварительный сброс

воды, то скважинная продзтсция разделяется на три потока:

газовый и два жидкостных; отметим, что оба жидкостных по-

тока представляют собой водонефтяные эмульсии, то есть дис-

персные системы:

• одна

—

обратная водонефтяная эмульсия с пузырьковым

газом, который растворяется после прохождения через насос,

• другая

—

прямая водонефтяная эмульсия с пузырьковым

газом, предназначенная, как правило, для утилизации в систе-

ме ППД.

Как уже подчеркивалось, дисперсный состав скважиннои

продукции нефтяных месторождений определяется следующими

факторами:

• дебитом скважины;

• газонасыщенностью (газовым фактором) пластовой нефти;

• разницей давления и температуры в скважине на глубине

интервала перфорации и на устье по сравнению:

— с величиной давления насыщения пластовой нефти газом;

— со скважинным давлением насыщения пластовой нефти

газом;

—

с температурой и давлением насыщения пластовой нефти

парафином;

• наличием воды в продукции скважин и величиной ее об-

водненности.

Преобладающей точкой зрения специалистов по дисперс-

ному составу скважинной продукции является эксперименталь-

но подтверждаемое утверждение о том, что частицы дисперс-

ной фазы в продукции скважин по размерам характеризуются

логарифмически нормальным распределением (рис. 1.7).

5 0.20

Ь = 0.15

Е ° 0,10

т ч- ю <о п

(О г^ 1^ «о (Л

Радиус частац, г, мкм

Рис. 1.7. Плотность распределения частиц дисперсной фазы типовой скважинной

продукции по размерам

Дисперсный и фазовый состав скважинной продукции на

пути от интервала перфорации в добывающих скважинах до

промысловых объектов получения товарной продукции непре-

рывно изменяется. Причинами этого являются:

• изменение термобарических условий по пути продукции

скважин и, как следствие, возникновение новых зародышей

газовой и твердой фаз;

• различие плотностей дисперсионной среды и дисперсной

фазы, которое в гравитационном поле сил тяжести приводит к

седиментационному разделению фаз и изменению наиболее

вероятного размера частиц дисперсной фазы.

Рассмотрим более подробно закономерности гравитацион-

ного разделения дисперсной фазы скважинной продукции не-

фтяных месторождений.

Сила, с которой среда (нефть, вода, нефтяной газ) действу-

ют на частицу (пузырек газа, капельку нефти или воды, час-

тичку породы, кристалл парафина и т.д.) зависит от размеров

частицы, формы и ее ориентации к потоку, скорости потока и

свойств среды: вязкости и, в общем случае, плотности. Из тео-

рии размерности следует, что должна существовать функцио-

нальная связь между величинами:

—

сила сопротивления среды, перемещению в ней части-

цы,

(кг-м)/с2;

г)^

—

скорость перемещения частицы (одиночной) в среде, м/с;

р^

—

плотность среды, кг/ м^;

^1^

—

вязкость (динамическая) среды, кг/(м-с);

5 — характерная площадь поперечного сечения частички

(миделево сечение), м^. Корень квадратный из нее: I

\1^ —

характерный линейный размер частички, м.

Из этих пяти размерных величин можно составить две неза-

висимые безразмерные комбинации:

• 71. =

•Х).

кг -м м

кг

м м

»[1];

•

\^с

Рс

•

•"о

_1_

Ке

кг м

•

с кг м м

-[1]

По правилу размерности одна из этих безразмерных комби-

наций является функцией другой:

7Г,

/К).

(1.48)

Подставив

Я;

в (1.48), получим выражение для силы сопро-

тивления:

Р,=С{Кеу^^,-м'-8.

(1.49)

Проанализируем полученное уравнение (1.49).

При больщих числах Ке лобовое сопротивление, испытыва-

емое частицей со стороны потока, обусловлено разностью дав-

лений перед и за частицей [36]. То есть коэффициент лобового

сопротивления постоянен, а лобовое сопротивление пропор-

ционально квадрату скорости.

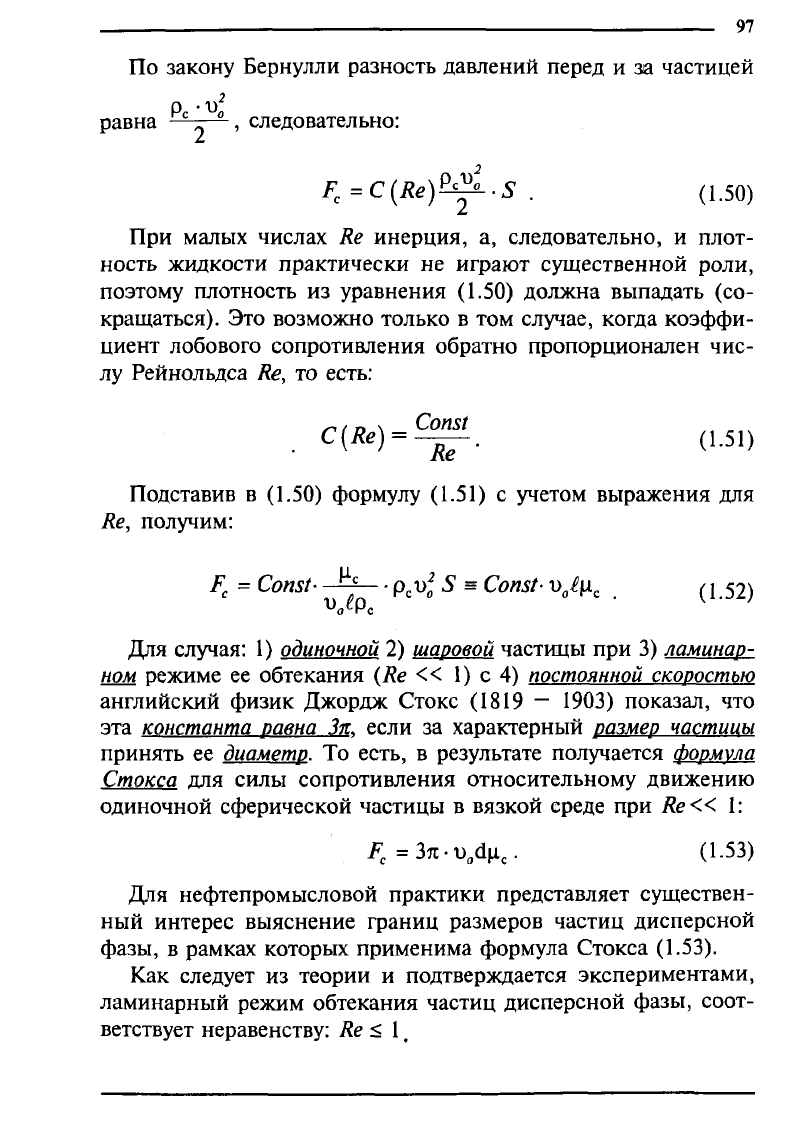

По закону Бернулли разность давлений перед и за частицей

равна

следовательно:

Р,=С{Ке)^.5

(1.50)

При малых числах Ке инерция,

а,

следовательно,

плот-

ность жидкости практически не играют существенной роли,

поэтому плотность из уравнения (1.50) должна выпадать (со-

кращаться). Это возможно только в том случае, когда коэффи-

циент лобового сопротивления обратно пропорционален чис-

лу Рейнольдса Ке, то есть:

„ ч Сопз1

•

^^^~кГ-

^^-^^^

Подставив в (1.50) формулу (1.51) с учетом выражения для

Ке, получим:

Р,

Сопз{-

•

РХ

Сот1-

г)/ц, (1 52)

Для случая: 1)

одиночной

шаровой

частицы при 3) ламинар-

ном режиме ее обтекания (Ле << 1) с 4)

постоянной скоростью

английский физик Джордж Стоке (1819

—

1903) показал, что

эта

константа

равна Зп. если за характерный размер частицы

принять ее

диаметр.

То есть, в результате получается формула

Стокса для силы сопротивления относительному движению

одиночной сферической частицы в вязкой среде при

Ке«

/;=3я-г),ф,. (1.53)

Для нефтепромысловой практики представляет существен-

ный интерес выяснение границ размеров частиц дисперсной

фазы, в рамках которых применима формула Стокса (1.53).

Как следует из теории

подтверждается экспериментами,

ламинарный режим обтекания частиц дисперсной фазы, соот-

ветствует неравенству: Ке

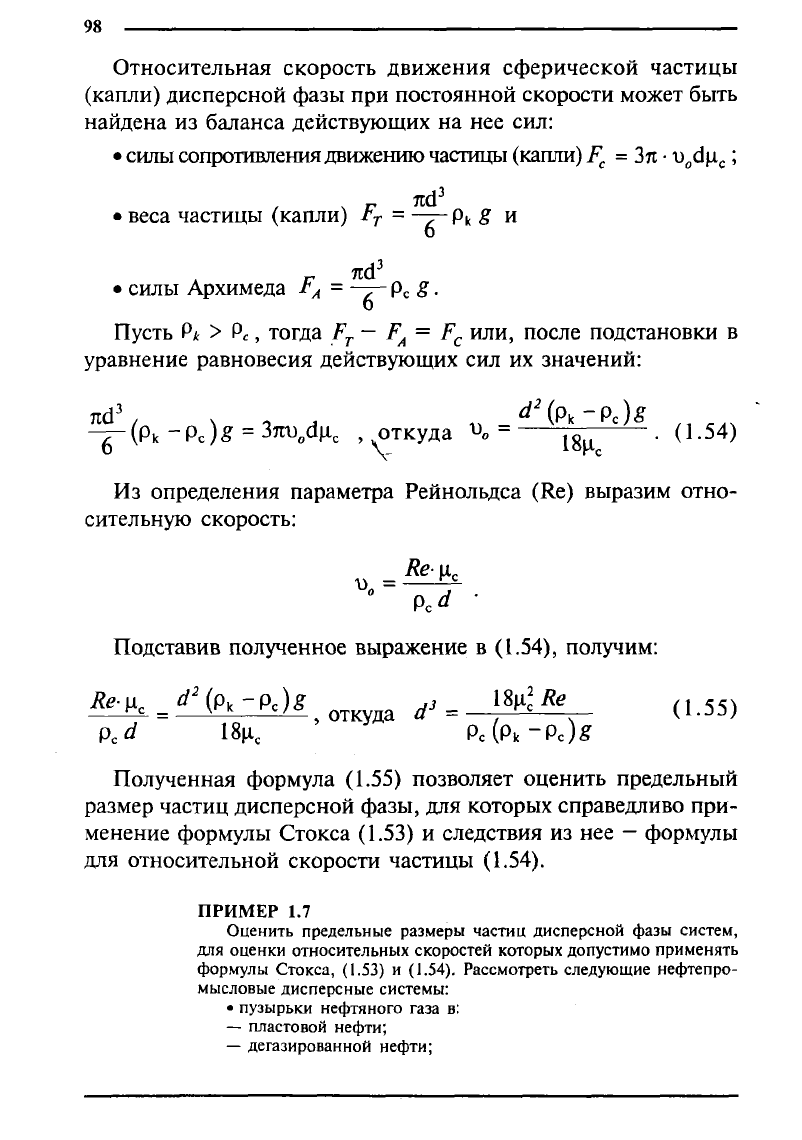

Относительная скорость движения сферической частицы

(капли) дисперсной фазы при постоянной скорости может быть

найдена из баланса действующих на нее сил:

• силы сопротивления движешпо частицы

(капли)

Р^

= Зп

•

'Одй\х.^;

• веса частицы (капли) г г

—г-

Рк

^ и

/г

^^'

• силы Архимеда г^ =

——

р^

•

Пусть Р* > Рс, тогда Р^ ~ РА~ ^с ^^'^И' после подстановки в

уравнение равновесия действующих сил их значений:

-^(Рк-Рс)^

= 3яг)„с1ц, , откуда Ч= щ^ . (1.54)

Из определения параметра Рейнольдса (Ке) выразим отно-

сительную скорость:

Подставив полученное выражение в (1.54), получим:

^^^

^^>^^-р^^ ^^=-1М^ (1.55)

Рс^

18Цс Рс(Рк-Рс)^

Полученная формула (1.55) позволяет оценить предельный

размер частиц дисперсной фазы, для которых справедливо при-

менение формулы Стокса (1.53) и следствия из нее

—

формулы

для относительной скорости частицы (1.54).

ПРИМЕР 1.7

Оценить предельные размеры частиц дисперсной фазы систем,

для оценки относительных скоростей которых допустимо применять

формулы Стокса, (1.53) и (1.54). Рассмотреть следующие нефтепро-

мысловые дисперсные системы:

• пузырьки нефтяного газа в:

— пластовой нефти;

— дегазированной нефти;

— пластовой воде;

• капли воды в: 1) пластовой нефти, 2) дегазированной нефти,

3) нефтяном газе;

• капли нефти в: 1) пластовой воде, 2) нефтяном газе;

• частицы породы в: 1) пластовой нефти, 2) дегазированной

нефти, 3) пластовой воде,

4) нефтяном газе.

РЕШЕНИЕ

Оптимальным способом решения поставленной задачи является

проведение асимптотических оценок параметров, входящих в фор-

мулу (1.55), то есть:

• вязкости среды, ц^;

• плотности среды р^, и

• плотности частицы, р,,.

Пусть дисперсной фазой являются пузырьки нефтяного газа.

В первом приближении, плотность нефтяного газа можно оценить

из уравнения состояния идеального газа:

РрТ

если М'^^

кг

моль

8,3144 Т

р=>[Па] ;Т=>[К]

Молярная масса нефтяного газа при термобарических условиях

разгазирования нефти в скважине и объектах нефтепромыслового

обустройства находится в пределах (18 -48) г/моль. Давление - в

диапазоне 0,05

—

10 МПа; температура: 280

—

360 К. Следовательно,

диапазон плотностей нефтяного газа, в первом приближении, мож-

но оценить в пределах от 0,4 до 190 кг/м':

1810"'

0,0510' „„кг , 4810"' 1010' ,„, кг

Плотность дисперсионной среды, в первом приближении, при-

мем:

• пластовой нефти 650

—

920 кг/ м^;

• дегазированной нефти 790

—

960 кг/м';

• пластовой воды 1010

—

1200 кг/м'.

Динамическую вязкость дисперсионной среды примем в диапа-

зоне:

• для пластовой нефти 0,8

—

50 мПас;

• для дегазированной нефти 2

—

360 мПах;

• для пластовой воды 0,8

—

3 мПас.

Так как предельное значение числа Рейнольдса при ламинарном

режиме обтекания частицы не превышает 1, то для предельных раз-

меров частиц вместо (1.55) получим расчетную формулу в виде:

-А^»^

1.2242.

з|-Н1

^'"-=^^;Гл^ = ^•2242•зМ^. (1.56)

\РсДР-« \РсДР

Первая задача рассматриваемого примера свелась к численному

исследованию формулы (1.56) при следующих диапазонах измене-

ния параметров, входящих в нее;

100

Среда

Пл.

нефть

Дег. нефть

Пл.

вода

Диапазон изменения параметров

|Х^

,мПас

0,8

2-360

0,8-3

р^,,

кг/м'

650

- 920

790

960

1010-1200

Ар,

кг/м'

460

920

600 - 960

820-1200

Пузырек

нефтяного

газа

тах »

мкм

160-1750

250

- 6370

110-230

В последней колонке таблицы представлены результаты оценки

диапазона максимальных размеров пузырьков газа, при которых еще

возможно использовать оценки их скорости всплытия по формуле

Стокса (1.54):

^«.,=12242

(0,8-10-^}

650•460

2 ^

1,58-10^

= 160 мкм

Обращает на себя внимание то, что в высоковязкой нефти (360

мПас) размеры пузырьков газа, всплывающих в стоксовском режи-

ме обтекания, достигают 6,4 мм. В воде максимальные размеры пу-

зырьков газа, для которых можно использовать формулу Стокса для

оценки скорости всплытия, минимальны: до 0,2 мм.

Пусть дисперсной фазой в промысловой смеси будут капли

воды. Произведем оценку максимальных размеров капель воды, для

которых еще применима формула Стокса (1.54) для расчета ее отно-

сительной скорости осаждения в нефти и нефтяном газе. По анало-

гии с приведенными выше (в первой задаче) оценками составим

диапазон изменения параметров для численного исследования фор-

мулы (1.56), если дисперсной фазой является капельная вода.

Среда

Пл.

нефть

Дег. нефть

Нефт. газ

Диапазон изменения па]

Ц^ ,мПа-с

0,8

2-360

0,015

р^,

кг/м^

650

920

790

960

0,4-190

заметров

Др,

кг/м'

360

-280

220

240

1010

Капли воды

^тах ' МХМ

170-2610

350-10110

10-100

Если дисперсионной средой является пластовая нефть, то мак-

симальный размер капельной воды, относительную скорость движе-

ния которых можно рассчитывать по Стоксу будет равна

^_=

1,2242

^(0,8 10-^Р

650•360

1,7Ы0^ =170мкм.

Наибольшие размеры оседающих капель воды в нефтяном газе,

относительную скорость движения которых можно рассчитывать по
