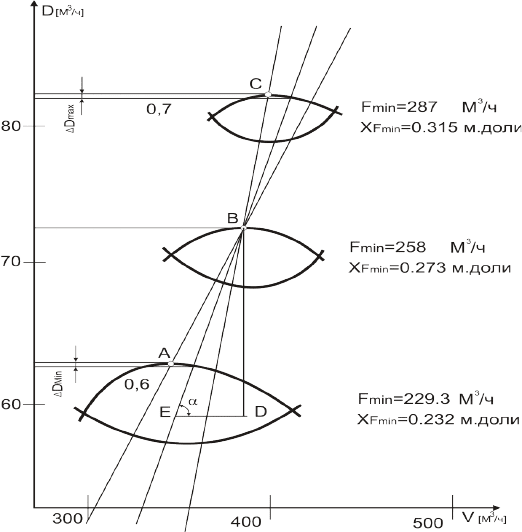

Рис.2.15. Области допустимых управлений процесса
ректификации (система 3)
Зная меру неоптимальности для рассмотренных выше систем,
можно посчитать годовую экономию (экономический эффект) от
применения предлагаемой для автоматизации методики.
Обычно, в проектных организациях для автоматизации объектов
и, в частности, ректификационных установок применяют типовые
схемные решения, а анализ применимости различных вариантов схем
исходя из математической модели процессов проводят довольно
редко.
Из приведенных выше 3-х вариантов схем типовой является
схема, приведенная на рис.2.4. Ее, скорее всего, и применят для
автоматизации установки. Исследования же по предлагаемой
методике показали, что оптимальной в данном случае будет система,
приведенная на рис.2.6.
Увеличение производительности по дистилляту с применением
системы 3 по сравнению с системой 1 составит
ч
м
D
3
55,065,020,1
.
Пусть установка работает 8000 часов в год, стоимость продукта
равна 600 руб/м
3
. Тогда годовая экономия от применения системы 3
будет равна
рубDЭ 2640000600800055,0ЦТ
П
Более строгий расчет по определению годового экономического
эффекта от внедрения предлагаемой методики и выбираемой системы
автоматизации может быть сделан в рамках курсовой работы по
экономике или при технико-экономическом обосновании выпускных
квалификационных работ.
7. Содержание отчета
1.Краткое описание цели работы и основных теоретических
положений по моделированию и выбору оптимальных структур АСР
процесса ректификации.
2.Программа и результаты расчета областей допустимых
управлений при различных значениях F и x
F
т.е. нагрузки на колонну
(при выполнению работы по 1-му варианту).
Результаты расчетов представить графически с изображением
областей допустимых управлений в плоскости параметров
1n
FD
,
V.
3.Результаты расчетов по выбору оптимальной структуры АСР и
рисунок выбранной АСР, выполненный по ГОСТ.
4.Выводы по работе.
8. Контрольные вопросы
1.Постановка задачи исследования. Пояснить суть задачи и ее
практическое значение для производства.
2.Алгоритмы процедуры STAT B 05 и STAT В 06. Пояснить их
сущность и применение для построения областей допустимых
управлений процессом ректификации.
Физический смысл областей допустимых управлений.
3.Методика выбора оптимальных структур АСР процесса
ректификации на основе использования процедур STAT B 05 и STAT
В 06. Пояснить на конкретном примере.
4.Пояснить структуры компьютерных программ STAT B 05 и
STAT В 06, программную организацию потарельчатого
многоитерационного расчета.
Приложение 2
“ STAT BIN 05” – расчет областей допустимых управлений
процесса ректификации по процедуре STAT B 05
screen 9
print "**************************************************"
print "* *"
print "* STAT BIN 05 *"
print "* *"
print "**************************************************"
print
dim X(19)
read Vmin, Vmax, dV, F, Xf, Xn1
print using "Количество исходной смеси F: ### . # "; F ;: print" кмоль в час"
print using "Минимальное значение парового потока в колонне V min:
### . # "; Vmin; :print" кмоль в час"
print using"Максимальное значение парового потока в колонне V max:
### . # "; Vmax ; :print" кмоль в час"
print using "Шаг изменения расхода парового потока delta V:
## . # "; dV ; :print" кмоль в час"
print using "Состав питания Xf: # . ### "; Xf; :print" мольные доли"
print using "Концентрация легколетучего компонента в дистиляте
Xn1: # . ### "; Xn1 ; :print" мольные доли"
print
print
print "*----------------------------------------------------------------------------*"
print "Паровой поток в Выход дистиллята с Состав дистиллята, Состав кубового "
print "колонне, V установки, D Xn+1 мольные доли продукта, X0
"
print " кмоль в час кмоль в час мольные доли "
print "*----------------------------------------------------------------------------*"
FOR Vi = Vmin TO Vmax STEP dV
rem PRINT Vi,
Flev = 0
Fprav = F
N=0
M8:
N=N+1
if N>32 goto MA1
D = (Flev + Fprav) / 2
bettaVi = 1.6 * Vi + 47.6
W = F - D
X(1) = (F * Xf - Xn1 * D) / W
Y = X(1)
J = 2
IF Y <= 0 GOTO M1
X(11) = 1
X(10) = 0
M5:
IF J <= 10 GOTO M2
GOTO M3
M2:
P = X(1) * W
Li = Vi + W
GOTO M4
M3:
P = -D * Xn1
Li = Vi - D
M4:
X(J) = (Vi * Y + P) / Li
Ai = 6.0625 * X(J) ^ 2 - 10.975 * X(J) + 7.501
IF X(J) < 0 GOTO M1
IF X(11) < X(10) GOTO M1
G = 1 + (Ai - 1) * X(J)
Yravn = Ai * X(J) / G
Kvi = 1.06 / (1 / bettaVi + (Ai / (G ^ 2)) / 380.5)
Y = (Y - Yravn) * EXP(-Kvi / Vi) + Yravn
J = J + 1
IF J <= 19 GOTO M5
R = Y - Xn1
mR = ABS(R)
IF mR <= .001 GOTO M6
IF R <= 0 GOTO M1
GOTO M7
M1:
Fprav = D
GOTO M8
M7:
Flev = D
GOTO M8
M6:
print using" ### ##.### #.#### #.##### "; Vi, D, Y, X(1)
MA1:
NEXT Vi
DATA 150, 550,10
DATA 229.3,.232,.973
END
“ STAT BIN 06’’ – расчет областей допустимых управлений
процесса ректификации по процедуре STAT B 06
print "**************************************************"
print "* *"
print "* STAT BIN 06 *"
print "* *"
print "**************************************************"
print
print
dim X(19)
read Vmin, Vmax, dV, F, Xf, X0
print using "Количество исходной смеси F: ### . # "; F ;: print" кмоль в час"
print using "Минимальное значение парового потока в колонне V min:
### . # "; Vmin; :print" кмоль в час"
print using"Максимальное значение парового потока в колонне V max:
### . # "; Vmax ; :print" кмоль в час"
print using "Шаг изменения расхода парового потока delta V:
## . # "; dV ; :print" кмоль в час"
print using "Состав питания Xf: # . ### "; Xf; :print" мольные доли"
print using "Концентрация легколетучего компонента в дистиляте X0:
# . ### "; X0 ; :print" мольные доли"
print
print
print "*----------------------------------------------------------------------------*"
print "Паровой поток в Выход дистиллята с Состав дистиллята, Состав кубового "
print "колонне, V установки, D Xn+1 мольные доли продукта, X0
"
print " кмоль в час кмоль в час мольные доли "
print "*----------------------------------------------------------------------------*"
FOR Vi = Vmin TO Vmax STEP dV
Flev = 0
Fprav = F
N = 0
M9:
N = N + 1
IF N > 32 THEN GOTO MA2
D = (Flev + Fprav) / 2
betta Vi = 1.6 * Vi + 47.6
W = F - D
X(1) = X0
Y = X0
Xn1 = (F * Xf - W * X0) / D
IF Xn1 <= 1 GOTO M1
GOTO M2
M1:
IF Y <= 0 GOTO M3
J = 2
X(11) = 1
X(10) = 0
M7:
IF J <= 10 GOTO M4
GOTO M5
M4:
P = X(1) * W
Li = Vi + W
GOTO M6
M5:
P = -D * Xn1
Li = Vi - D
M6:
X(J) = (Vi * Y + P) / Li
Ai = 6.0625 * X(J) ^ 2 - 10.975 * X(J) + 7.501
IF X(J) < 0 GOTO M3
IF X(11) < X(10) GOTO M3
G = 1 + (Ai - 1) * X(J)
Yravn = Ai * X(J) / G
Kvi = 1.06 / (1 / bettaVi + (Ai / (G ^ 2)) / 380.5)
Y = (Y - Yravn) * EXP(-Kvi / Vi) + Yravn
J = J + 1
IF J <= 19 GOTO M7
R = Y - Xn1
mR = ABS(R)
IF mR <= .001 GOTO M8
IF R <= 0 GOTO M2
M3:
Fprav = D
GOTO M9
M2:
Flev = D
GOTO M9
M8:
print using" ### ##.### #.#### #.##### "; Vi, D, Y, X(1)
MA2:
NEXT Vi
DATA 150, 550, 10
DATA 229.3,.232,8.5E-3
END
Литература
1.Анисимов И.В. Математическое моделирование и
оптимизация ректификационных установок / И.В. Анисимов, В.И.
Бодров, В.Б. Покровский. – М.: Химия, 1975. – 216с.
2.Шувалов В.В. Автоматизация производственных процессов в
химической промышленности / В.В.Шувалов, Г.А. Огаджаков, В.А.
Голубятников. – 3-е изд. – М.: Химия, 1991. – 478 с.
3.Автоматическое управление в химической промышленности:
Учебник для ВУЗов / под ред. Е.Г. Дудникова. – М.: Химия, 1987. –
368 с.
4.Федоров Ю.А. Основы построения АСУТП взрывоопасных
производств. В 2-х томах. Т.1. Методология. – М.: Синтег, 2006. – 710
с.
5.Бородин И.Ф. Автоматизация технологических процессов /
И.Ф. Бородин, Ю.А. Судник. – М.: Колос, 2004. – 344 с.
Лабораторная работа 3
РАЗРАБОТКА СИСТЕМ АВТОМАТИЗАЦИИ ХИМИКО-
ТЕХНОЛОГИЧЕСКИХ ОБЪЕКТОВ
Цель работы:
1. Научиться анализировать технологические процессы как
объекты управления, выявлять их свойства и характеристики, важные
с точки зрения задач автоматизации.
2. Ознакомиться с основными этапами построения систем
автоматизации, их содержанием и методами решения задач,
определяемых этими этапами.
3. На конкретных примерах научиться решать задачи
автоматизации технологических объектов.
4. Закрепить и углубить знания по выбору и расчету
автоматических систем регулирования, которые являются типовыми и
используются при автоматизации объектов.
1. Этапы построения систем автоматизации и их содержание
Разработка (построение) систем автоматизации включает в себя
следующие этапы [1,2,3]:
1.Анализ технологического объекта с точки зрения задач
автоматизации. При этом выясняются его следующие характеристики.
1.1. Пожаро – и взрывоопасность процесса; агрессивность и
токсичность рабочих сред; господствующие в объекте давление и
температура.
1.2. Характер (амплитуда и форма) действующих на объект
возмущений, место их приложения и частота появления.
1.3. Параметры контроля, регулирования, сигнализации, защиты
и блокировки, в существующей схеме автоматизации этого объекта
(если такая схема есть).
1.4. Распределенность или сосредоточенность параметров
объекта или его отдельных каналов.
1.5. Число динамических емкостей в объекте, инерционность
основных каналов передачи воздействий и запаздывания по этим
каналам.
1.6. Свойства самовыравнивания объекта или его отдельных
каналов.
1.7. Управляемость объекта с учетом действующих на него
возмущений и динамики каналов.
2. Выбор технической структуры системы автоматизации
(централизованная, распределенная, одно-, двух- или
многоуровневая). Определение перечня функций, возлагаемых на
систему.
