Контрольные вопросы

Какое действие оказывает электрический ток на живую ткань?

Как делятся помещения по степени опасности поражения

электрическим током?

Как производится освобождение пострадавшего от дейст-

вия электрического тока?

Какими методами производится оказание первой помощи

пострадавшим от воздействия электрического тока?

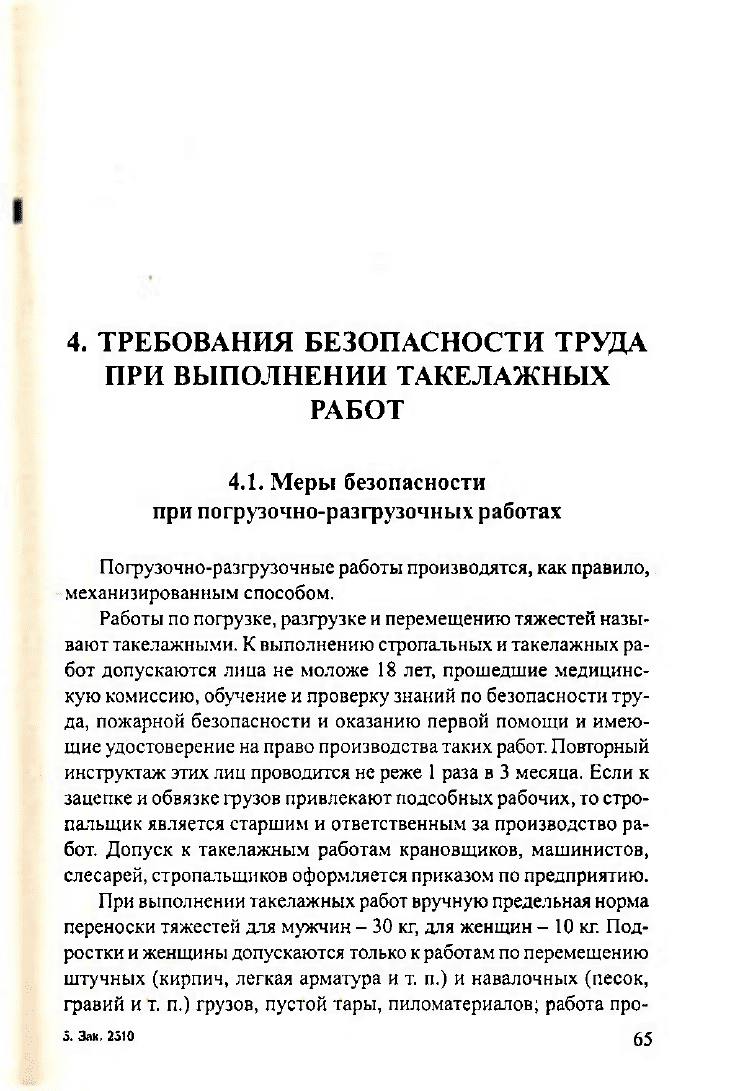

ТРЕБОВАНИЯ БЕЗОПАСНОСТИ ТРУДА

ПРИ ВЫПОЛНЕНИИ ТАКЕЛАЖНЫХ

РАБОТ

4.1.

Меры безопасности

при погрузочно-разгрузочных работах

Погрузочно-разгрузочные работы производятся, как правило,

механизированным способом.

Работы по погрузке, разгрузке и перемещению тяжестей назы-

вают такелажными. К выполнению стропальных и такелажных ра-

бот допускаются лица не моложе 18 лет, прошедшие медицинс-

кую комиссию, обучение и проверку знаний по безопасности тру-

да, пожарной безопасности и оказанию первой помощи и имею-

щие удостоверение на право производства таких работ. Повторный

инструктаж этих лиц проводится не реже 1 раза в 3 месяца. Если к

зацепке и обвязке грузов привлекают подсобных рабочих, то стро-

пальщик является старшим и ответственным за производство ра-

бот. Допуск к такелажным работам крановщиков, машинистов,

слесарей, стропальщиков оформляется приказом по предприятию.

При выполнении такелажных работ вручную предельная норма

переноски тяжестей для мужчин - 30 кг, для женщин - 10 кг. Под-

ростки и женщины допускаются только к работам по перемещению

штучных (кирпич, легкая арматура и т. п.) и навалочных (песок,

гравий и т. п.) грузов, пустой тары, пиломатериалов; работа про-

5. Зак. 2510 65

изводится в спецодежде и рукавицах. Участвующие в работе все-

гда должны находиться вне зоны ВОЗМОЖНОГО падения

грузов.

Нельзя

также оставлять груз на наклонной плоскости.

Такелажные работы с грузом более 50 кг и подъем груза на

высоту более 3 м производятся только механизированным спо-

собом с помощью кранов, автопогрузчиков, электрических и руч-

ных лебедок, талей, блоков, домкратов, полиспастов. Вспомога-

тельными приспособлениями являются цепи, веревочные и сталь-

ные канаты (тросы), кольца, стропы, захваты, клещи, тара и др.

Грузоподъемные машины и механизмы должны эксплуа-

тироваться в полном соответствии с «Правилами устройства и без-

опасной эксплуатации грузоподъемных кранов». Они подвергаются

периодическому освидетельствованию: частичному 1 раз в год и

полному 1 раз в 3 года на соответствие требованиям этих Правил.

При полном освидетельствовании машину осматривают и прово-

дят статические и динамические испытания. При ежесменных ос-

мотрах проверяют приборы и устройства безопасности, аппарату-

ру управления, освещение, сигнализацию, крюки, канаты, конст-

руктивные элементы и др. Результаты освидетельствований запи-

сывают в журнал. Возможны внеочередные освидетельствования.

Грузозахватные и такелажные приспособления также пе-

риодически осматривают: траверсы

раз в 6 мес; клещи, тару каж-

дый месяц; стропы через каждые 10 дней. Результаты осмотров и

испытаний также регистрируют в журнале.

4.2.

Охранные зоны ЛЭП,

безопасные расстояния до проводов

В соответствии с ПТЭ и ПТБ для охраны электрических сетей

устанавливают охранные зоны.

Охранные зоны электрических сетей напряжением до 1000 В

устанавливаются:

вдоль воздушных линий электропередачи (за исключением от-

ветвлений к вводам в здания) в виде участка земли, ограничен-

ного параллельными прямыми, отстоящими от проекций крайних

проводов на поверхность земли (при не отключенном их положе-

нии) на 2 м с каждой стороны;

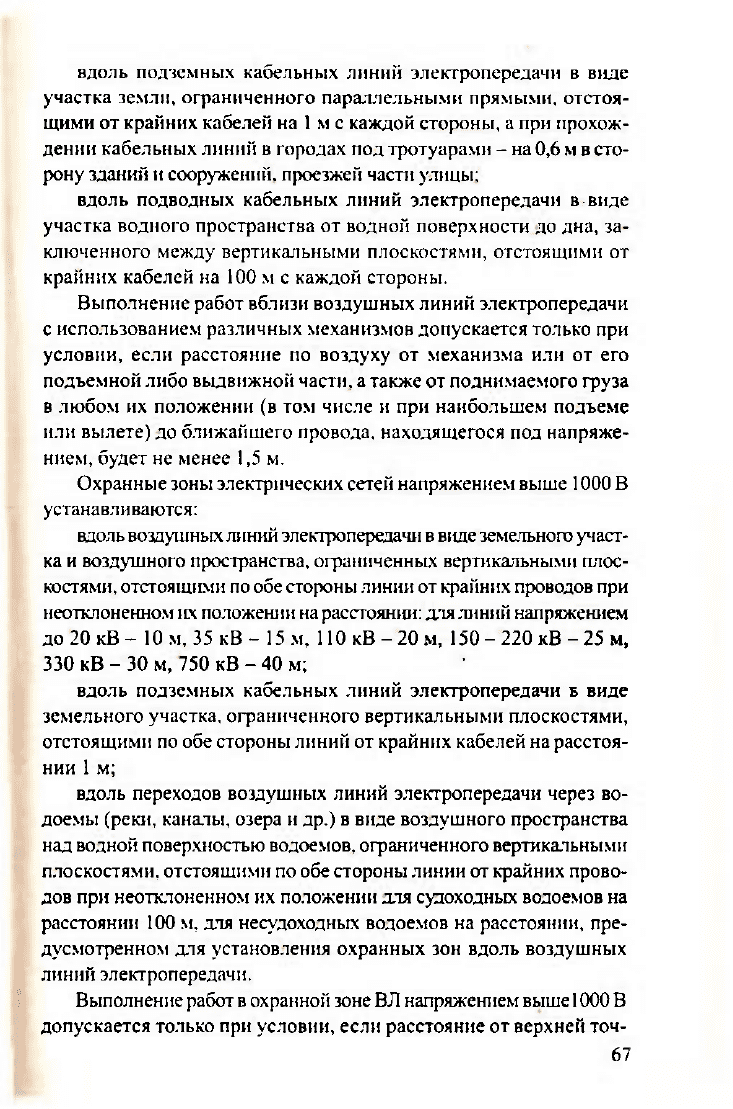

вдоль подземных кабельных линий электропередачи в виде

участка земли, ограниченного параллельными прямыми, отстоя-

щими от крайних кабелей на 1 м с каждой стороны, а при прохож-

дении кабельных линий в городах под тротуарами - на 0,6 м в сто-

рону зданий и сооружений, проезжей части улицы;

вдоль подводных кабельных линий электропередачи в виде

участка водного пространства от водной поверхности до дна, за-

ключенного между вертикальными плоскостями, отстоящими от

крайних кабелей на 100 м с каждой стороны.

Выполнение работ вблизи воздушных линий электропередачи

с использованием различных механизмов допускается только при

условии, если расстояние по воздуху от механизма или от его

подъемной либо выдвижной части, а также от поднимаемого груза

в любом их положении (в том числе и при наибольшем подъеме

или вылете) до ближайшего провода, находящегося под напряже-

нием, будет не менее 1,5 м.

Охранные зоны электрических сетей напряжением выше

1 ООО

устанавливаются:

вдоль воздушных линий электропередачи в виде земельного участ-

ка и воздушного пространства, ограниченных вертикальными плос-

костями, отстоящими по обе стороны линии от крайних проводов при

неотклоненном irx положении на расстоянии: дтя линий напряжением

до 20 кВ- Юм, 35 кВ- 15 м, 110 кВ - 20 м, 150-220кВ-25 м,

330 кВ - 30 м, 750 кВ - 40 м;

вдоль подземных кабельных линий электропередачи Б виде

земельного участка, ограниченного вертикальными плоскостями,

отстоящими по обе стороны линий от крайних кабелей на расстоя-

нии 1 м;

вдоль переходов воздушных линий электропередачи через во-

доемы (реки, каналы, озера и др.) в виде воздушного пространства

над водной поверхностью водоемов, ограниченного вертикальными

плоскостями, отстоящими по обе стороны линии от крайних прово-

дов при неотклоненном их положении для судоходных водоемов на

расстоянии 100 м, дтя несудоходных водоемов на расстоянии, пре-

дусмотренном для установления охранных зон вдоль воздушных

линий электропередачи.

Выполнение работ в охранной зоне ВЛ напряжением выше 1000 В

допускается только при условии, если расстояние от верхней точ-

ки механизма до ближайшего провода будет не менее 2 м при на-

пряжении 10 кВ, 4м- 35-110 кВ.

При работе в охранных зонах ЛЭП на грузоподъемных меха-

низмах необходимо иметь наряд-допуск.

Предприятия, организации и учреждения, производящие взрыв-

ные,

строительные и иные работы вблизи охранных зон электри-

ческих сетей, которые могут вызвать их повреждения, обязаны не

позднее чем за 12 суток до начала выполнения работ согласовать с

предприятиями (организациями), в ведении которых находятся элект-

рические сети, условия и порядок проведения этих работ, обеспе-

чивающие сохранность электрических сетей, и принять соответст-

вующие меры.

4.3.

Общие требования к транспортировке грузов

При перевозке различных грузов учитывается их вид. Пере-

возка длинномерных, тяжеловесных и крупногабаритных грузов

осуществляется специализированным транспортом. Для взрывча-

тых, радиоактивных, ядовитых и легковоспламеняющихся грузов

применяют транспорт, оборудованный в соответствии с требовани-

ями правил и инструкций для данной категории груза. Опасные

грузы, требующие при перевозке наблюдения, сопровождают люди,

знакомые с опасными и вредными свойствами грузов, а также со

способами их перевозки.

При перевозке людей водителю определяют маршрут движения

с указанием опасных участков дороги. К управлению грузовыми

автомобилями, на которых производится перевозка людей, до-

пускаются водители, имеющие специальное разрешение. Кроме

того,

назначаются работники, ответственные за обеспечение без-

опасности, и старшие групп.

Запрещается даже на самой малой скорости перевозить людей,

в том числе грузчиков, в кузовах автомобилей-самосвалов, на при-

цепах, полуприцепах и цистернах, на подножках, крыльях, крыше

кабин автомобилей и погрузчиков; в кузовах бортовых автомоби-

лей, специально не оборудованных для перевозки людей; в букси-

руемом транспортном средстве. Во время погрузки или разгрузки с

помощью грузоподъемных механизмов нахождение людей в кузове

и кабине водителя не допускается.

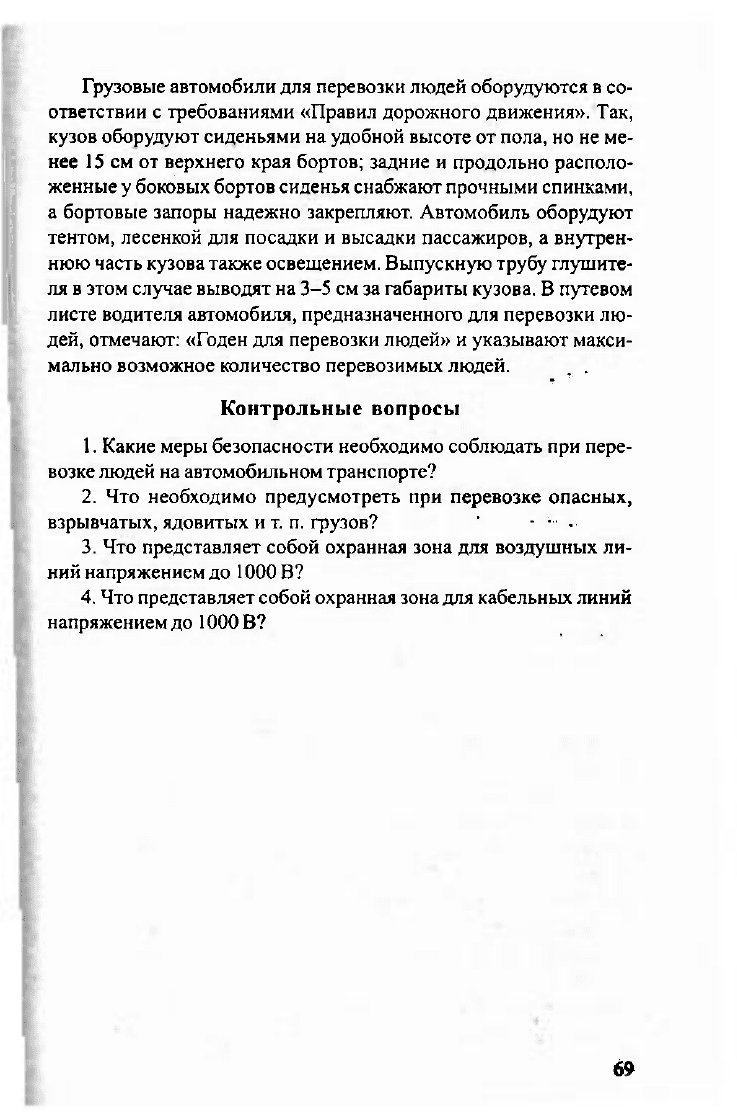

Грузовые автомобили для перевозки людей оборудуются в со-

ответствии с требованиями «Правил дорожного движения». Так,

кузов оборудуют сиденьями на удобной высоте от пола, но не ме-

нее 15 см от верхнего края бортов; задние и продольно располо-

женные у боковых бортов сиденья снабжают прочными спинками,

а бортовые запоры надежно закрепляют. Автомобиль оборудуют

тентом, лесенкой для посадки и высадки пассажиров, а внутрен-

нюю часть кузова также освещением. Выпускную трубу глушите-

ля в этом случае выводят на 3-5 см за габариты кузова. В путевом

листе водителя автомобиля, предназначенного для перевозки лю-

дей, отмечают: «Годен для перевозки людей» и указывают макси-

мально возможное количество перевозимых людей.

Контрольные вопросы

Какие меры безопасности необходимо соблюдать при пере-

возке людей на автомобильном транспорте?

Что необходимо предусмотреть при перевозке опасных,

взрывчатых, ядовитых и т. п. грузов?

Что представляет собой охранная зона для воздушных ли-

ний напряжением до 1000 В?

Что представляет собой охранная зона для кабельных линий

напряжением до

1 ООО

В?

5. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ ТРУДА

ПРИ ЭКСПЛУАТАЦИИ

ЭЛЕКТРОУСТАНОВОК

5.1.

Общие правила электробезопасности

при работе в действующих электроустановках

В соответствии с ПЭЭ и ПТБ действующими электроуста-

новками считаются такие установки или их участки, которые на-

ходятся под напряжением полностью или частично, на которые в

любой момент может быть подано напряжение включением ком-

муникационной аппаратуры или за счет электромагнитной индук-

ции.

По условиям электробезопасности электроустановки раз-

деляются на электроустановки напряжением до

1 ООО

В включительно

и электроустановки напряжением выше 1000 В.

В процессе эксплуатации электроустановок, находящихся на

промышленных предприятиях, на электростанциях, подстанциях и

электросетях, регулярно производятся работы по ремонту действу-

ющего электрооборудования, профилактические испытания элект-

ромашин, трансформаторов, кабелей, а также наладка и проверка

аппаратуры управления электроприводами релейной защиты и ав-

томатики и др. При выполнении таких работ в электроустановках

электротехнический персонал может проводить небольшие по объе-

му операции по предупреждению аварий и неполадок на электро-

оборудовании (присоединение или отсоединение кабеля к электро-

двигателю, переключение ответвлений обмоток силовых транс-

форматоров, подтягивание ослабленных контактов, доливка масла

в аппараты и др.). Такие работы должны выполняться при соблю-

дении мероприятий, обеспечивающих безопасность.

Так, оперативное обслуживание электроустановок может осу-

ществляться оперативным или оперативно-ремонтным персоналом,

за которым закреплена данная электроустановка.

В отношении мер безопасности работы в электроустановках

подразделяются на три группы:

а) со снятием напряжения;

б) без снятия напряжения на токоведующих частях и вблизи

них;

в) без снятия напряжения вдали от токоведущих частей, нахо-

дящихся под напряжением.

Работы со снятием напряжения проводятся в электроустановке,

в которой со всех токоведущих частей снято напряжение.

Работы без снятия напряжения на токоведущих частях и вбли-

зи них проводятся непосредственно на этих частях и выполняются

не менее чем двумя лицами.

При выполнении работ без снятия напряжения вдали от токо-

ведущих частей, находящихся под напряжением не допускается

случайное приближение работающих людей и используемого ими

оборудования к токоведущим частям на расстояние меньшее, чем

указано в табл. 5.1.

Таблица 5.1

Минимально допустимое расстояние от персонала

до токоведущих частей под напряжением

Напряжение

Расстояние до токоведущих частей, м

Напряжение

от людей и инструментов

от механизмов

До 1000 0.6 1.0

6-35 кВ

0.6 1.0

60-110 кВ

1.0 1.5

150 кВ 1.5 2,0

220 кВ 2.0

2.5

При выполнении таких работ не требуется проводить спе-

циальных технических и организационных мероприятий, обес-

печивающих безопасность.

При выполнении различных работ в распределительных уст-

ройствах подстанций, сетей и электростанций часто возникает не-

обходимость применения лестниц, труб и других длинных предме-

тов.

При их использовании возможно случайное прикосновение к

неогражденным токоведущим частям, находящимся под напряже-

нием. Это может привести к поражению человека электротоком.

Поэтому вносить их нужно с особой осторожностью только вдво-

ем под постоянным наблюдением производителя работ. Использо-

вание металлических лестниц при обслуживании и ремонтах

электроустановок запрещено. Применяемые лестницы должны быть

изготовлены по ГОСТ или ТУ.

Для безопасного выполнения оперативных, ремонтных, ис-

пытательных и пусконаладочных работ в электроустановках про-

водятся следующие организационные мероприятия:

оформляется письменно (или устно) задание на выполнение

работ (наряд-допуск, распоряжение или перечень работ, выполня-

емых в порядке текущей эксплуатации);

при допуске бригады к работе проверяется соответствие со-

става бригады записи в наряде; объясняется бригаде, откуда снять

напряжение, где наложены заземления и какие особые условия

производства работ должны соблюдаться, где отсутствует напря-

жение; сдается рабочее место производителю работ с указанием

даты и времени;

надзор во время работы осуществляет наблюдающий с целью

предупреждения нарушения требований техники безопасности;

устанавливается время перерывов в работе, переводов на дру-

гое рабочее место, окончания работы. Один экземпляр наряда ос-

тается у производителя работ, и он делает записи в соответствую-

щих графах наряда о перерывах, переводах на другое рабочее ме-

сто и об окончании работы.

Срок действия наряда - 5 суток. Если работы по наряду полнос-

тью окончены, наряд хранится 30 суток, после чего может быть

уничтожен. Если же при выполнении работ по нарядам имели ме-

сто аварии или несчастный случай, наряды хранятся в архиве пред-

приятия.

Для безопасного выполнения работ со снятием напряжения долж-

ны быть проведены следующие технические мероприятия:

произведены необходимые отключения

приняты меры, пре-

пятствующие случайной подаче напряжения

месту работы;

вывешены

на

рукоятках коммуникационной аппаратуры запре-

щающие плакаты:

«Не включать - работают люди» или «Не

включать

работы

на

линии»;

проверено отсутствие напряжения

помощью указателя

на-

пряжения;

наложены переносные заземления либо включены заземляющие

ножи электроаппаратов (обязательно при напряжении более 380 В);

вывешены предупреждающие

предписывающие плакаты:

«Работать здесь», «Заземлено» и

ограждено рабочее место.

5.2.

Особенности правил электробезопасности

при

работах

электроустановках напряжением

до 1000 В

Ответственный за электрохозяйство предприятия (главный энер-

гетик, инженер-электрик) определяет вид обслуживания

число лиц

из электротехнического персонала, которые могут выполнять рабо-

ты

электроустановках.

обслуживанию электроустановок допус-

каются лица, изучившие схемы оборудования, особенности его экс-

плуатации

прошедшие обучение

проверку знаний. При этом еди-

нол!гчное обслуживание электроустановок, например до

1 ООО

В, разре-

шается производить электромонтерам

квалификационной группой

не ниже III. Обходы

осмотры электроустановок помимо оператив-

ного персонала могут осуществлять единолично лица администра-

тивно-технического персонала с квалификационной группой IV.

При

осмотре распределительных устройств щитов, шинопроводов, сбо-

рок напряжением

до

1 ООО

следует соблюдать большую осторож-

ность

- не

прикасаться

токоведущим частям, находящимся

под

напряжением. Лицам, обслуживающим данную электроустановку,

разрешается единолично открывать дверцы щитов

осматривать

пусковую аппаратуру, сборки, пульты управления. Включение

и от-

ключение электродвигателей производственных механизмов разре-

шается выполнять лицам, непосредственно обслуживающим

дан-

6 Зак. 2510
