При соединении элементов ремонтируемой фазы, имеющих раз-

ный потенциал (например, провода и гирлянды), или их разъеди-

нении пользуются диэлектрическими перчатками.

Запрещается приближаться к изолированному от опоры грозо-

защитному тросу на расстояние менее

м.

Запрещается работать на воздушных линиях, находящихся под

напряжением, при тумане, дожде, снегопаде, в темное время су-

ток, а также при ветре, затрудняющем работы на опорах.

5.5. Зашита от поражения электрическим током

при прикосновении к токоведущим частям

В решении задачи обеспечения электробезопасности важную

роль играет состояние изоляции электроустановок. При неудовлет-

ворительном состоянии изоляции часто происходит ее поврежде-

ние,

что приводит к коротким замыканиям и замыканиям на зем-

лю.

При замыкании на корпус возникает опасность поражения

людей электротоком, так как нетоковедущие части, к которым мо-

жет прикоснуться человек, оказываются под напряжением. Для пре-

дотвращения такого состояния, когда могут произойти замыкание

и другие повреждения изоляции, приводящие к поражению людей

и выходу из строя оборудования, производится контроль сопротив-

ления изоляции и испытание ее повышенным напряжением.

В соответствии с ПУЭ и ПЭЭ сопротивление изоляции должно

составлять 10 МОм для цепей релейной защиты постоянного тока,

6 МОм для цепей защиты переменного тока, 2 МОм для вторич-

ных обмоток измерительных приборов, 25 МОм для релейных аппа-

ратов,

МОм для цепей автоматического электропривода, 0,5 МОм

для силовых и осветительных сетей напряжением до 1000 В. Сни-

жение значения сопротивления изоляции может быть вызвано раз-

личными дефектами. К ним относятся механические повреждения,

разрывы, коррозия металла и др. Большая часть таких дефектов

выявляется при измерениях с помощью мегаомметров. Оборудо-

вание и кабели напряжением свыше 1000 В испытываются повы-

шенным напряжением, преимущественно постоянного тока. Крат-

ность испытательного напряжения по отношению к номинальному

составляет 3-6 в зависимости от рода испытательного напряжения.

Время приложения напряжения 5-15 мин.

Периодический контроль изоляции - это измерение ее со-

противления при приемке электроустановки после монтажа и за-

тем в установленные правилами сроки или в случае обнаружения

дефектов. Измерение должно производиться на отключенной уста-

новке. При этом можно определить сопротивление изоляции от-

дельных участков сети, электрических аппаратов, трансформато-

ров,

двигателей и т. п. Измеряется сопротивление изоляции каж-

дой фазы относительно земли и между каждой парой фазных про-

водов на каждом участке между двумя последовательно установ-

ленными защитными аппаратами и на последнем участке сети.

Сопротивление изоляции каждого участка в сетях напряжением до

1000 В должно быть не ниже 0,5 МОм на фазу. Для изоляции элек-

трических аппаратов и машин нормы другие, поэтому они от сети

отключаются и измерение сопротивления их изоляции производит-

ся отдельно.

Проверку состояния изоляции путем измерения ее сопротив-

ления необходимо производить:

для электропроводок силовых и осветительных, эксплуати-

руемых в сухих помещениях,- один раз в два года, в сырых -

ежегодно;

обмоток статоров электродвигателей, эксплуатируемых в по-

мещениях без повышенной опасности поражения электрическим

током (см. раздел 3.2), - ежегодно, в помещениях с повышенной

опасностью - один раз в полгода, в особо опасных помещениях -

ежеквартально.

Эти и другие измерения могут выполнять специализированные

испытательные лаборатории, имеющие лицензию органов Белгос-

стандарта, а также специалисты-электрики своего предприятия при

наличии поверенных приборов для данного вида измерений и со-

гласованной методики их проведения.

Чтобы исключить возможность прикосновения или опасного

приближения к неизолированным токоведущим частям, должна

быть обеспечена недоступность последних посредством огражде-

ния, блокировок или расположения токоведущих частей на недо-

ступной высоте или в недоступном месте.

Ограждения применяются как сплошные, так и сетча-

тые с размером ячеек сетки не более 25 х 25 мм. Сплошные ограж-

дения в виде кожухов и крышек применяются в электроустановках

напряжением до

1 ООО

В. Использование съемных крышек, закреп-

ляющихся болтами, не обеспечивает надежной защиты, так как за-

частую крышки снимаются, теряются или используются для дру-

гих целей, вследствие чего токоведущие части остаются на долгое

время открытыми. Более надежны крышки, укрепленные на шар-

нирах, запирающиеся на замок или запор, открывающийся только

специальным ключом или инструментом. Сетчатые ограждения

имеют двери, запирающиеся на замок. Высота сетчатых ограждений

в закрытых распределительных устройствах напряжением выше

1000 В - не менее 1,7 м, в открытых - 2,0 м.

Блокировки применяются в электроустановках, в

которых

часто производятся работы на ограждаемых токоведущих частях

(испытательные стенды, установки для испытания изоляции повы-

шенным напряжением и т. п.). Блокировки устанавливаются также

в электрических аппаратах - рубильниках, пускателях, автомати-

ческих выключателях и других устройствах, работающих в усло-

виях с повышенными требованиями безопасности (судовые, под-

земные и подобные им электроустановки).

Блокировки по принципу действия разделяются на электричес-

кие и механические. Электрические блокировки осуществляют раз-

рыв цепи специальными контактами, устанавливающимися на две-

рях ограждений, крышках и дверцах кожухов. Если управление

электроустановкой производится дистанционно, то блокировочные

контакты включаются в цепь управления пускового аппарата. Наи-

более целесообразно применение для этой цели магнитного пуска-

теля или контактора, так как блокировочные контакты при откры-

вании дверей размыкают цепь катушки пускателя. При обрыве этой

цепи электроустановка отключается так же, как и при открывании

дверей. Это предотвращает возможность несчастного случая при

неисправной цепи блокировки. Электроустановка не может быть

включена при закрывании дверей, так как замыкания блокировоч-

ных контактов еще недостаточно, для включения электроустанов-

ки требуется нажать кнопку «Пуск». Поэтому если оператор во-

шел внутрь ограждения, он не может оказаться под напряжением

при случайном закрывании дверей. Включение блокировочных

контактов в силовую цепь не исключает этой возможности, и такая

схема блокировки не должна применяться.

Блокировочные контакты, установленные в цепь отключающей

катушки автоматического выключателя, при открывании дверей

должны замыкать цепь катушки. При обрыве этой цепи замыкание

контактов не приводит к отключению. При открывании дверей бло-

кировка не срабатывает, и человек может пройти за ограждение и

попасть под напряжение. Для обеспечения безопасности необхо-

димо,

чтобы блокировочные контакты размыкались уже при незна-

чительном растворе дверей (10-15 см) и чтобы человек не мог про-

никнуть за ограждение при неразомкнувшихся контактах. Блоки-

ровочные контакты должны устанавливаться на обеих половинах

двухстворчатых дверей, чтобы не было возможности включить

электроустановку, оставив открытой одну из этих половин.

Механические блокировки применяются в рубильниках, пус-

кателях, автоматических выключателях и т. п. В аппаратуре авто-

матики, вычислительных машинах, радиоустановках применяются

блочные схемы. В общем корпусе устанавливаются отдельные бло-

ки,

соединяющиеся с остальным устройством штепсельным со-

единением. Когда блок выдвигается или удаляется со своего мес-

та, штепсельный разъем размыкается. Таким образом блок отклю-

чается автоматически при открывании его токоведущих частей.

Блокировки применяются также и для предупреждения оши-

бочных действий персонала при переключениях в распределитель-

ных устройствах и на подстанциях.

Расположение токоведущих частей на недоступной вы-

соте или в недоступном месте позволяет обеспечить безопасность

без ограждений. При этом следует учитывать возможность слу-

чайного прикосновения к токоведущим частям посредством длин-

ных предметов, которые человек может держать в руках. Если к

токоведущим частям, расположенным на высоте, возможно при-

косновение с мест, редко посещаемых людьми (крыш, площадок

и т. п.), то в этих местах должны быть установлены ограждения

или приняты другие меры безопасности.

При эксплуатации электроустановок часто возникают условия,

при которых даже самое совершенное исполнение установок не

обеспечивает безопасности работающего и требуется применение

специальных защитных средств или предохранительных приспо-

соблений. Например, при операциях с коммутационными аппара-

тами - выключателями, разъединителями и т. п. - возможно появ-

ление напряжения на приводах этих аппаратов, поэтому необходи-

мо применение защитных средств, изолирующих человека от при-

вода (диэлектрические перчатки) или от земли (изолирующие обувь,

подставка и т. п.).

Отключенные токоведущие части могут быть под напряжением,

поэтому при подготовке работ требуется предварительная провер-

ка отсутствия напряжения на них соответствующими переносными

приборами (указателями напряжения). При работах в электроуста-

новках существует опасность потери ориентировки работающими.

Для предотвращения этого следует предварительно обозначить спе-

циальными знаками (предупредительными плакатами) места, где

могут производиться работы, и соседние с установкой участки,

приближение к которым опасно; на токоведущих частях отключен-

ной электроустановки существует опасность случайного появле-

ния напряжения, поэтому должны быть приняты меры, исключаю-

щие ошибочную подачу напряжения к месту работ и вместе с тем

устраняющие опасность для работающих в случае появления на-

пряжения.

Электрозащитные средства должны находиться в поме-

щениях электроустановок в качестве инвентарного имущества. Они

распределяются по местам хранения, и это положение должно быть

зафиксировано в списках, утвержденных главным энергетиком

предприятия. Ответственность за своевременное обеспечение пер-

сонала и комплектование электроустановок электрозащитными

средствами несут начальник цеха, службы участка, а в целом по

предприятию - главный инженер. Электротехнический персонал

получает электрозащитные средства в индивидуальное пользова-

ние и отвечает за их правильную эксплуатацию и своевременную

отбраковку. Все электрозащитные средства должны быть прону-

мерованы, храниться в специальных помещениях, шкафах, ящиках.

При эксплуатации средства защиты должны подвергаться пе-

риодическим и внеочередным испытаниям (после ремонта) согласно

ПЭЭ и ПТБ.

Электрозащитные средства служат для защиты людей, работа-

ющих с электроустановками, от поражения электрическим током,

от воздействия электрической дуги и электромагнитного поля.

Основные электрозащитные средства, изоляция которых дли-

тельно выдерживает рабочее напряжение электроустановок, позво-

ляют прикасаться к токоведущим частям, находящимся под напря-

жением.

Дополнительные электрозащитные средства сами по себе не

могут при данном напряжении обеспечить защиту от поражения

током, а применяются совместно с основными электрозащитными

средствами.

К электрозащитным средствам относятся:

изолирующие штанги (оперативные, для наложения заземления,

измерительные), изолирующие (для операций с предохранителями)

и электроизмерительные клещи, указатели напряжения, указатели

напряжения для фазировки и т. д.;

изолирующие устройства и приспособления для ремонтных

работ под напряжением выше

ООО

В и слесарно-монтажный инст-

румент с изолирующими рукоятками для работы в электро-

установках напряжением до 1000 В;

диэлектрические перчатки, боты, галоши, ковры, изолирующие

накладки и подставки;

индивидуальные экранизирующие комплекты;

переносные заземления;

оградительные устройства и диэлектрические колпаки;

плакаты и знаки безопасности.

Кроме перечисленных электрозащитных средств при работах

в электроустановках следует, при необходимости, применять такие

средства индивидуальной защиты, как очки, каски, противогазы,

рукавицы, предохранительные монтерские пояса и страховочные

канаты.

Классификация защитных средств в зависимости от напряже-

ния электроустановки приведена в табл. 5.2 и 5.3.

Таблица 5.2

Электрозащитные средства для работ в электроустановках

напряжением выше 1000 В

Основные

Дополнительные

Изолирующие штанги, изоли-

рующие и электроизмеритель-

ные клещи, указатели напря-

жения, указатели напряжения

для фазировки

Изолирующие устройства и

приспособления для работ на ВЛ

с непосредственным прикоснове-

нием электромонтера к токове-

дущим частям (изолирующие

лестницы, площадки, изолиру-

ющие тяги, канаты, корзины

телескопических вышек, каби-

ны для работы у провода и др.)

Диэлектрические перчатки

Диэлектрические боты

Диэлектрические ковры

Индивидуальные экрани-

рующие комплекты

Изолирующие подставки

и накладки

6. Диэлектрические колпаки

Переносные заземления

8. Оградительные устройства

9. Плакаты и знаки без-

опасности

Предохранительные защитные средства предназначены для

индивидуальной защиты работающего от световых, тепловых,

механических воздействий (см. раздел 2.4).

Ограждающие защитные средства предназначены для вре-

менного ограждения токоведущих частей, к которым возможно

случайное прикосновение во время проведения ремонтных

работ.

Таблица 5.3

Электрозащитные средства для работ в электроустановках

напряжением до

1000

Основные

Дополнительные

Изолирующие штанги

Изолирующие и электроизме-

рительные клещи

Указатели напряжения

Диэлектрические перчатки

Слесарно-монтажный

инструмент с изолирующими

рукоятками

Диэлектрические галоши

Диэлектрические ковры

Переносные заземления

Изолирующие подставки

и накладки

Оградительные устройства

5. Плакаты и знаки

безопасности

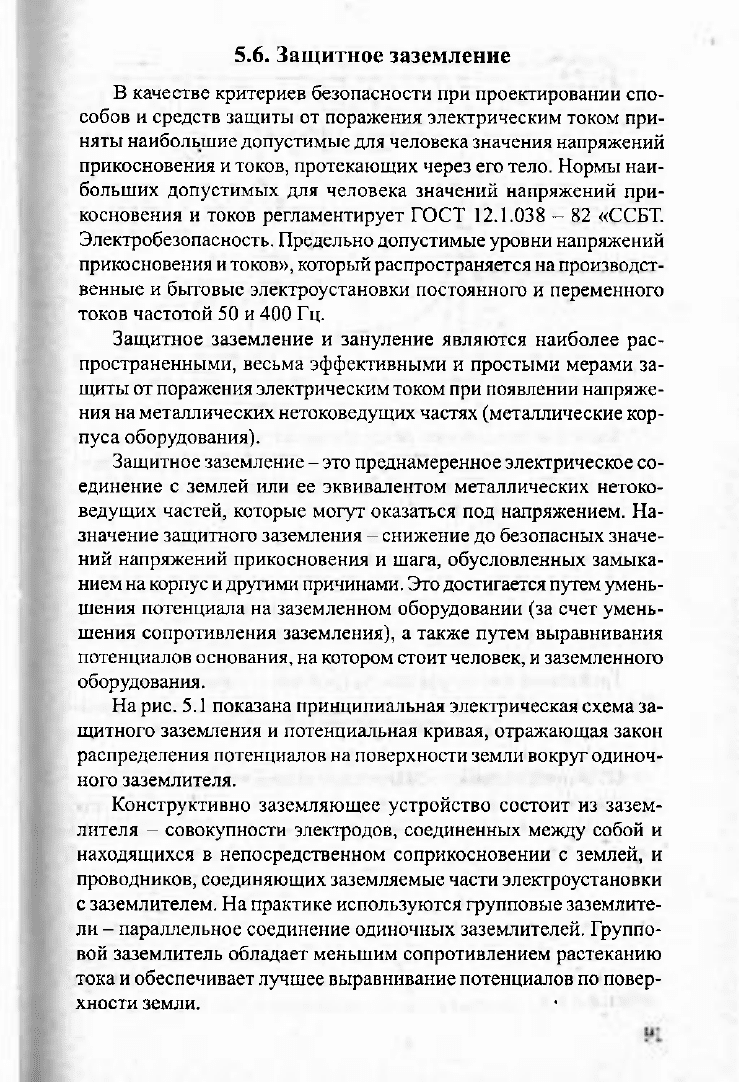

5.6. Защитное заземление

В качестве критериев безопасности при проектировании спо-

собов и средств защиты от поражения электрическим током при-

няты наибольшие допустимые для человека значения напряжений

прикосновения и токов, протекающих через его тело. Нормы наи-

больших допустимых для человека значений напряжений при-

косновения и токов регламентирует ГОСТ 12.1.038 - 82 «ССБТ.

Электробезопасность. Предельно допустимые уровни напряжений

прикосновения и токов», который распространяется на производст-

венные и бытовые электроустановки постоянного и переменного

токов частотой 50 и 400 Гц.

Защитное заземление и зануление являются наиболее рас-

пространенными, весьма эффективными и простыми мерами за-

щиты от поражения электрическим током при появлении напряже-

ния на металлических нетоковедущих частях (металлические кор-

пуса оборудования).

Защитное заземление - это преднамеренное электрическое со-

единение с землей или ее эквивалентом металлических нетоко-

ведущих частей, которые могут оказаться под напряжением. На-

значение защитного заземления - снижение до безопасных значе-

ний напряжений прикосновения и шага, обусловленных замыка-

нием на корпус и другими причинами. Это достигается путем умень-

шения потенциала на заземленном оборудовании (за счет умень-

шения сопротивления заземления), а также путем выравнивания

потенциалов основания, на котором стоит человек, и заземленного

оборудования.

На рис. 5.1 показана принципиальная электрическая схема за-

щитного заземления и потенциальная кривая, отражающая закон

распределения потенциалов на поверхности земли вокруг одиноч-

ного заземлителя.

Конструктивно заземляющее устройство состоит из зазем-

лителя - совокупности электродов, соединенных между собой и

находящихся в непосредственном соприкосновении с землей, и

проводников, соединяющих заземляемые части электроустановки

с заземлителем. На практике используются групповые заземлите-

ли - параллельное соединение одиночных заземлителей. Группо-

вой заземлитель обладает меньшим сопротивлением растеканию

тока и обеспечивает лучшее выравнивание потенциалов по повер-

хности земли. '

Рис.

5.1. Принципиальная схема защитного заземления.

Потенциальная кривая ф =f(l)

Защитное заземление - основная защитная мера от поражения

электрическим током в установках до 1000 В в трехфазных трех-

проводных сетях с изолированной нейтралью, однофазных двух-

проводных, изолированных от земли, а также в двухпроводных

сетях постоянного тока с изолированной средней точкой обмоток

источника тока; во всех установках напряжением выше 1000 В с

любым видом нейтрали. Надо помнить, что в трехфазных четырех-

проводных сетях до 1000 В с глухозаземленной нейтралью, т. е. с

нулевым проводом в сети, заземлять электрооборудование без его

зануления нельзя.

Требования к конструкции, устройству и параметрам защит-

ных заземлений и занулений определяются «Правилами устрой-

ства электроустановок» (ПУЭ) и ГОСТ 12.1.030-81 «ССБТ. «Элект-

робезопасность. Защитное заземление, зануление».

ПУЭ предписывают обязательное использование помимо ис-

кусственных заземлителей, предназначенных исключительно для

целей заземления, естественных заземлителей, находящихся в земле

металлических предметов иного назначения. В качестве естествен-

ных заземлителей могут использоваться проложенные в земле во-

допроводные и другие металлические трубы (за исключением тру-

бопроводов горючих жидкостей, горючих или взрывоопасных га-

зов);

металлические и железобетонные конструкции зданий и со-

оружений, имеющие соединения с землей; свинцовые оболочки

кабелей и т. п.

В электроустановках напряжением до 1000 В допустимые зна-

чения сопротивления заземляющих устройств в соответствии с

ГОСТ 12.1.030-81 ССБТ и ПУЭ устанавливаются следующим

образом:

- при суммарной мощности трансформаторов и генераторов,

питающих данную сеть S > 100 кВА, Ялоп < 4 Ом.

- при суммарной мощности этих источников

S< 100 KB-A,Raon< 10 Ом.

Нормы на параметры заземляющих устройств учитываются при

расчетах защитных заземлений электроустановок. Расчет заземля-

ющего устройства заключается в определении типа заземлителя,

количества, размеров и размещения одиночных заземлителей та-

ким образом, чтобы расчетное сопротивление группового зазем-

лителя было не более допустимого по нормам.

Если заземляющее устройство используется одновременно для

установок выше 1000 В с изолированной нейтралью (10 кВ) и

установок напряжением до 1000 В с глухозаземленной нейтралью

(380/220 В), расчетное допустимое сопротивление группового

заземлителя на этой подстанции R

должно быть:

125

< —— < 10 Ом,

где 1

- ток замыкания на землю.

Экспериментально сопротивление заземлителя измеряется с по-

мощью приборов М-416, Ф-4103 и др.

5.7. Зануление

Опасность поражения электрическим током при прикосновении

к корпусу и другим нетоковедущим металлическим частям элект-

рооборудования, оказавшимся под напряжением, может быть уст-

ранена быстрым отключением поврежденного электрооборудова-

ния от питающей сети. Для этой цели используется зануление,

принципиальная схема которого в сети трехфазного тока показана

на рис. 5.2.

Зануление - это преднамеренное электрическое соединение с

нулевым защитным проводником металлических нетоковедущих

частей, которые могут оказаться под напряжением.
