Принципы

построения

локальных сетей

ЭВМ

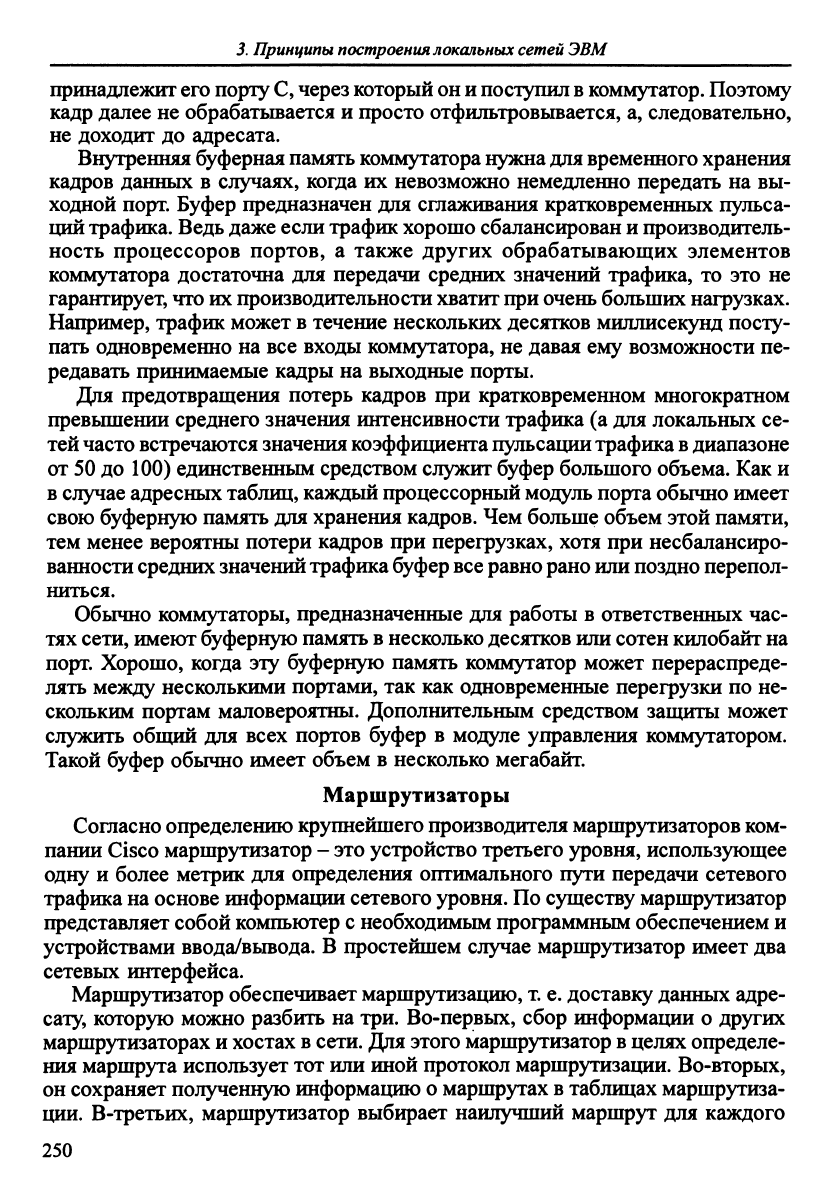

принадлежит

его

порту

С,

через

который

он и

поступил

коммутатор.

Поэтому

кадр далее не обрабатьюается и просто отфильтровывается, а, следовательно,

не доходит до адресата.

Внутренняя буферная память коммутатора нужна

для

временного хранения

кадров данных в случаях, когда их невозможно немедленно передать на вы-

ходной порт. Буфер предназначен для сглаживания кратковременных пульса-

ций

трафика.

Ведь даже если трафик хорошо сбалансирован

производитель-

ность процессоров портов, а также других обрабатывающих элементов

коммутатора достаточна для передачи средних значений трафика, то это не

гарантирует,

что

их производительности хватит

при очень

больших нагрузках.

Например, трафик может в течение нескольких десятков миллисекунд посту-

пать одновременно на все входы коммутатора, не давая ему возможности пе-

редавать принимаемые кадры на выходные порты.

Для предотвращения потерь кадров при кратковременном многократном

превьппении среднего значения интенсивности трафика (а для локальных се-

тей часто встречаются значения коэффициента пульсации трафика

диапазоне

от 50 до 100) единственным средством служит буфер большого объема. Как и

в случае адресных таблиц, каждый процессорный модуль порта обьино имеет

свою буферную память для хранения

кадров.

Чем больше объем этой памяти,

тем менее вероятны потери кадров при перегрузках, хотя при несбалансиро-

ванности средних

значений

трафика

буфер все равно рано или

поздно перепол-

ниться.

Обычно коммутаторы, предназначенные для работы в ответственных час-

тях

сети,

имеют буферную память

несколько десятков или сотен килобайт на

порт. Хорошо, когда эту буферную память коммутатор может перераспреде-

лять между несколькими портами, так как одновременные перегрузки по не-

скольким портам маловероятны. Дополнительным средством защиты может

служить общий для всех портов буфер в модуле управления коммутатором.

Такой буфер обычно имеет объем в несколько мегабайт.

Маршрутизаторы

Согласно определению крупнейшего производителя маршрутизаторов ком-

пании Cisco маршрутизатор - это устройство третьего уровня, использующее

одну и более метрик для определения оптимального пути передачи сетевого

трафика на основе информации сетевого

уровня.

По существу маршрутизатор

представляет собой компьютер с необходимым программным обеспечением и

устройствами ввода/вьгоода. В простейшем случае маршрутизатор имеет два

сетевых интерфейса.

Маршрутизатор обеспечивает маршрутизацию,

т.

е. доставку данных адре-

сату, которую можно разбить на три. Во-первых, сбор информации о других

маршрутизаторах и хостах в

сети.

Для этого маршрутизатор в целях определе-

ния марыфута использует тот или иной протокол маршрутизации. Во-вторых,

он сохраняет полученную информацию о маршрутах

таблицах маршрутиза-

ции. В-третьих, маршрутизатор выбирает наилучший маршрут для каждого

250

3.3.

Оборудование

локальных

сетей

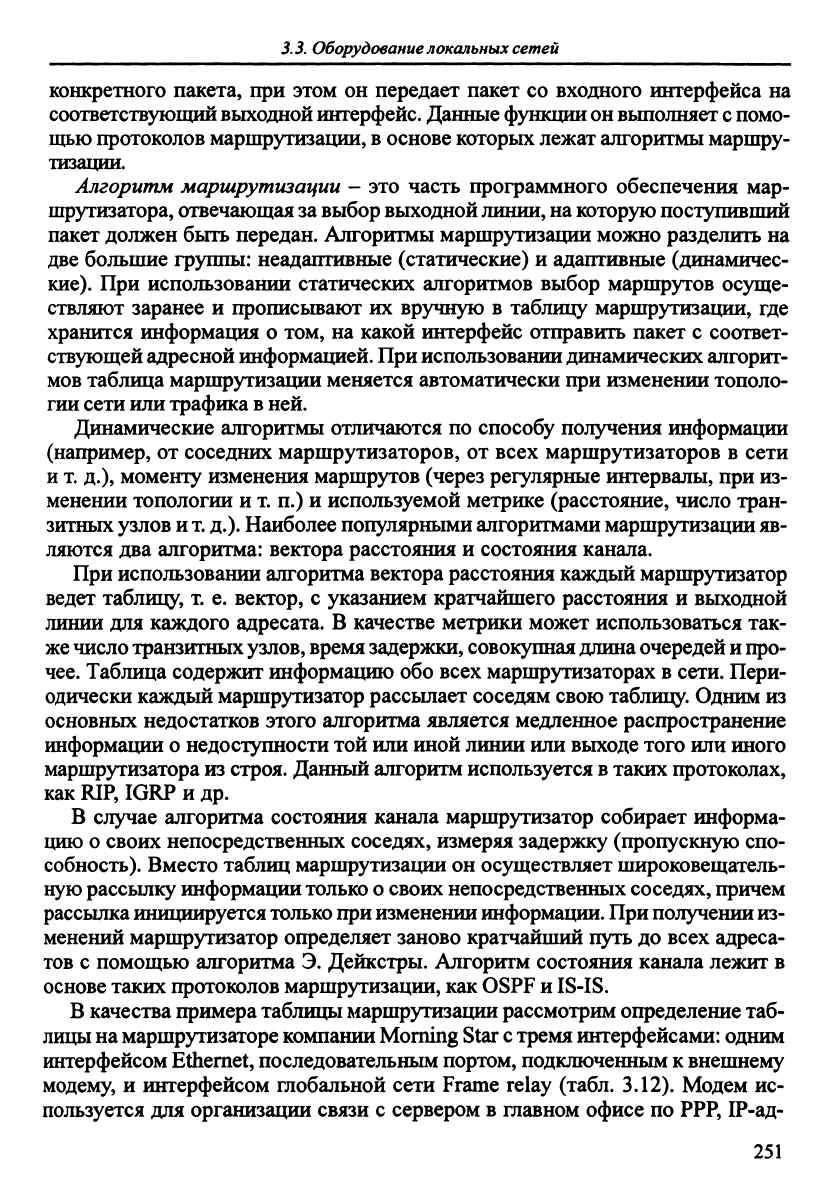

конкретного пакета, при этом он передает пакет со входного интерфейса на

соответствующий выходной

интерфейс.

Данные

функции он

вьшолняет с помо-

пц>ю

протоколов маршрутизации,

основе которых лежат алгоритмы маршру-

тизации.

Алгоритм маршрутизации - это часть программного обеспечения мар-

шрутизатора, отвечающая за выбор выходной линии, на которую поступивший

пакет должен быгь передан. Алгоритмы маршрутизации можно разделить на

две большие группы: неадаптивные (статические) и адаптивные (динамичес-

кие).

При использовании статических алгоритмов выбор маршрутов осуще-

ствляют заранее и прописьшают их вручную в таблицу маршрутизации, где

хранится информация о том, на какой интерфейс отправить пакет с соответ-

ствующей адресной информацией.

При

использовании динамических алгорит-

мов таблица маршрутизации меняется автоматически при изменении тополо-

гии сети или трафика

ней.

Динамические алгоритмы отличаются по способу получения информации

(например, от соседних маршрутизаторов, от всех маршрутизаторов в сети

и т. д.), моменту изменения маршрутов (через регулярные интервалы, при из-

менении топологии и т. п.) и используемой метрике (расстояние, число тран-

зитных узлов

и т.

д.). Наиболее популярными алгоритмами маршрутизации

яв-

ляются два алгоритма: вектора расстояния и состояния канала.

При использовании алгоритма вектора расстояния каждый маршрутизатор

ведет таблицу, т. е. вектор, с указанием кратчайшего расстояния и выходной

линии для каждого адресата. В качестве метрики может использоваться так-

же

число транзитных

узлов,

время

задержки, совокупная длина очередей

про-

чее.

Таблица содержит информацию обо всех маршрутизаторах в сети. Пери-

одически каждый маршрутизатор рассьшает соседям свою таблицу. Одним из

основных недостатков этого алгоритма является медленное распространение

информации о недоступности той или иной линии или выходе того или иного

маршрутизатора из строя. Данный алгоритм используется

таких протоколах,

как RIP, IGRP и др.

В случае алгоритма состояния канала маршрутизатор собирает информа-

цию о своих непосредственньпс соседях, измеряя задержку (пропускную спо-

собность). Вместо таблиц маршрутизации он осуществляет широковещатель-

ную рассьшку информации

только

о своих непосредственных соседях, причем

рассьшка инициируется

только при

изменении

информации.

При

получении

из-

менений маршрутизатор определяет заново кратчайший путь до всех адреса-

тов с помощью алгоритма Э. Дейкстры. Алгоритм состояния канала лежит в

основе таких протоколов маршрутизации, как OSPF и IS-IS.

В качества примера таблицы марыфутизации рассмотрим определение таб-

лицы

на маршрутизаторе компании Morning

Star

тремя

интерфейсами: одним

интерфейсом Ethernet, последовательным портом, подключенным

внешнему

модему, и интерфейсом глобальной сети Frame relay (табл. 3.12). Модем ис-

пользуется для организации связи с сервером в главном офисе по РРР, 1Р-ад-

251

Принципы построения локальных сетей

ЭВМ

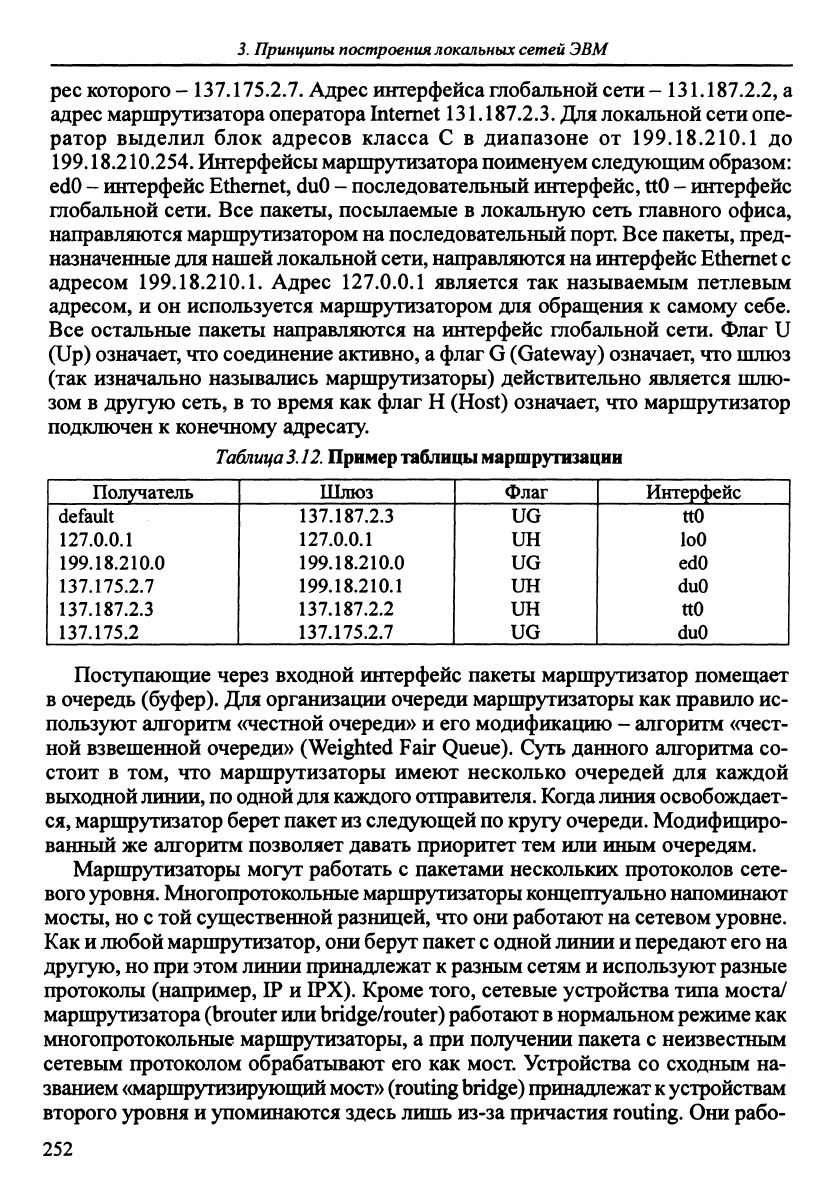

рес которого- 137.175.2.7. Адрес интерфейса глобальной сети - 131.187.2.2, а

адрес маршрутизатора оператора Internet 131.187.2.3.

Для

локальной сети опе-

ратор выделил блок адресов класса С в диапазоне от 199.18.210.1 до

199.18.210.254. Интерфейсы маршрутизатора поименуем следующим образом:

edO

- интерфейс Ethernet,

duO

- последовательный интерфейс,

ttO

- интерфейс

глобальной сети. Все пакеты, посьшаемые в локальную сеть главного офиса,

направляются маршрутизатором на последовательный

порт.

Все пакеты, пред-

назначенные

для

нашей локальной сети, направляются на интерфейс Ethernet с

адресом 199.18.210.1. Адрес 127.0.0.1 является так называемым петлевым

адресом, и он используется маршрутизатором для обращения к самому себе.

Все остальные пакеты направляются на интерфейс глобальной сети. Флаг U

(Up) означает, что соединение активно, а флаг G (Gateway) означает, что шлюз

(так изначально назывались маршрутизаторы) действительно является шлю-

зом в другую сеть, в то время как флаг Н (Host) означает, что маршрутизатор

подключен к конечному адресату.

Таблица

3.12.

Пример

таблицы

маршрутизации

1 Получатель

default

127.0.0.1

199.18.210.0

137.175.2.7

137.187.2.3

137.175.2

Шлюз

137.187.2.3

127.0.0.1

199.18.210.0

199.18.210.1

137.187.2.2

137.175.2.7

Флаг

ин

Интерфейс

tto

loO

edO

duO

ttO

duO

Поступающие через входной интерфейс пакеты маршрутизатор помещает

в очередь (буфер). Для организащш очереди маршрутизаторы как правило ис-

пользуют алгоритм «честной очереди» и его модификащпо - алгоритм «чест-

ной взвешенной очереди» (Weighted Fair Queue).

С!утъ

данного алгоритма со-

стоит в том, что маршрутизаторы имеют несколько очередей для каждой

выходной линии, по

одной для

каждого отправителя. Когда линия освобождает-

ся,

маршрутизатор берет пакет из следующей

по

кругу очереди. Модифшщро-

ванный же алгоритм позволяет давать приоритет тем или иным очередям.

Маршрутизаторы могут работать с пакетами нескольких протоколов сете-

вого

уровня.

Многопротокольные маршрутизаторы концептуально напоминают

мосты, но с той существенной разницей, что они работают на сетевом уровне.

Как и

любой маршрутизатор, они берут пакет с одной

линии и

передают его на

другую, но при этом линии принадлежат

разным сетям и используют разные

протоколы (например, IP и IPX). Кроме того, сетевые устройства типа моста/

маршрутизатора (brouter

или

bridge/router) работают

нормальном режиме

как

многопротокольные маршрутизаторы, а при получении пакета с неизвестным

сетевым протоколом обрабатьшают его как мост. Устройства со сходным на-

званием «маршрутизирующий мост» (routing

bridge)

принадлежат к устройствам

второго уровня и упоминаются здесь лишь из-за причастия routing. Они рабо-

252

3.3.

Оборудование

локальных

сетей

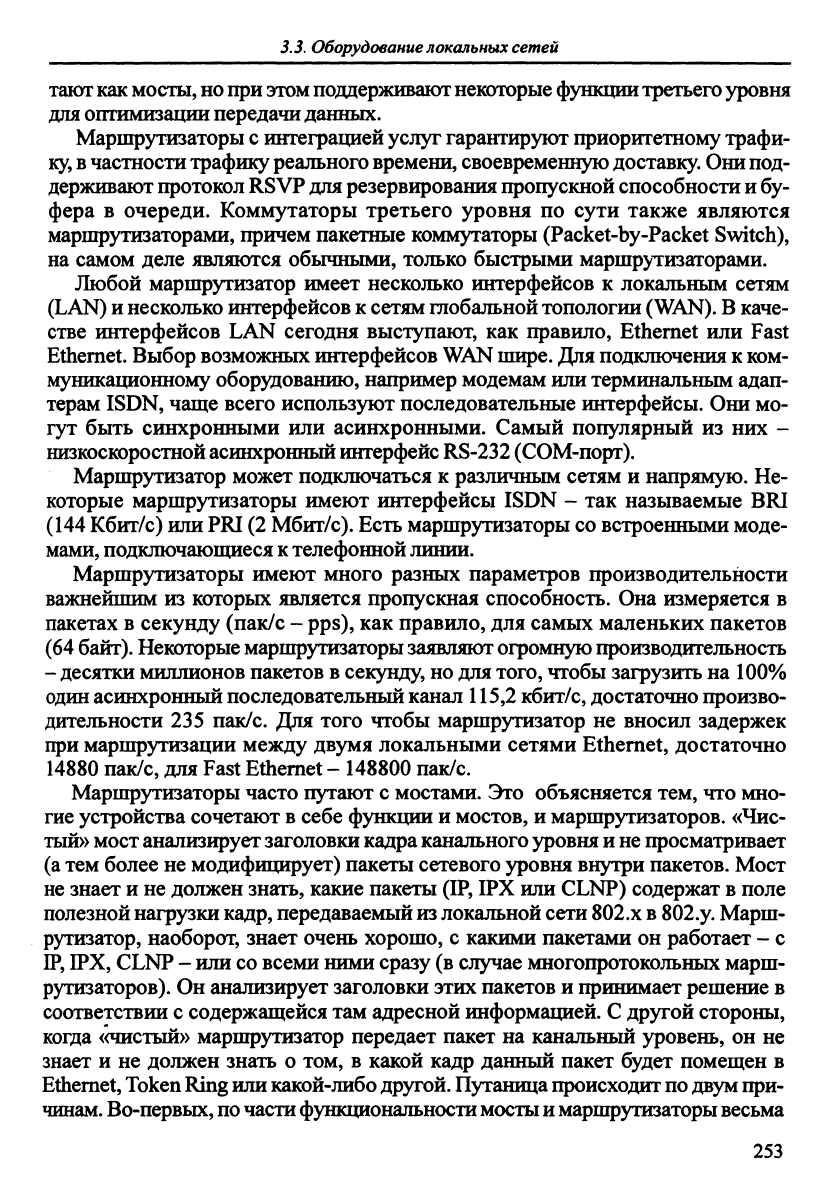

тают

как

мосты,

но при этом

поддерживают некоторые функции третьего уровня

для

оптимизации передачи данных.

Маршрутизаторы с интеграцией услуг гарантируют приоритетному трафи-

ку,

частности трафику реального

времени,

своевременную доставку.

Они

под-

держивают протокол RS VP

для

резервирования пропускной способности

бу-

фера в очереди. Коммутаторы третьего уровня по сути также являются

маршрутизаторами, причем пакетные коммутаторы (Packet-by-Packet Switch),

на самом деле являются обычными, только быстрыми маршрутизаторами.

Любой маршрутизатор имеет несколько интерфейсов к локальным сетям

(LAN) и несколько интерфейсов

сетям глобальной топологии (WAN). В каче-

стве интерфейсов LAN сегодня выступают, как правило, Ethernet или Fast

Ethernet. Выбор возможных интерфейсов WAN

шире.

Для подключения

ком-

муникационному оборудованию, например модемам или терминальным адап-

терам ISDN, чаще всего используют последовательные интерфейсы. Они мо-

гут быть синхронными или асинхронными. Самый популярный из них -

низкоскоростной асинхронный интерфейс RS-232 (СОМ-порт).

Маршрутизатор может подключаться к различным сетям и напрямую. Не-

которые маршрутизаторы имеют интерфейсы ISDN ~ так называемые BRI

(144 Кбит/с) или PRI (2 Мбит/с). Есть маршрутизаторы со встроенными моде-

мами,

подключающиеся

телефонной линии.

Маршрутизаторы имеют много разных параметров производительности

важнейшим из которых является пропускная способность. Она измеряется в

пакетах в секунду (пак/с - pps), как правило, для самых маленьких пакетов

(64

байт).

Некоторые маршрутизаторы

заявляют

огромную производительность

- десятки миллионов пакетов в секунду, но для того, чтобы загрузить на 100%

один

асинхронный последовательный

канал

115,2 кбит/с, достаточно произво-

дительности 235 пак/с. Для того чтобы маршрутизатор не вносил задержек

при маршрутизации между двумя локальными сетями Ethernet, достаточно

14880 пак/с, для Fast Ethernet - 148800 пак/с.

Марпфутизаторы часто путают с мостами. Это объясняется тем, что мно-

гие устройства сочетают

себе функции и мостов, и маршрутизаторов. «Чис-

тый»

мост анализирует заголовки

кадра

канального

уровня и не

просматривает

(а тем более не модифицирует) пакеты сетевого уровня внутри пакетов. Мост

не знает и не должен знать, какие пакеты (IP, IPX или CLNP) содержат

поле

полезной нагрузки

кадр,

передаваемый

из

локальной сети 802.x

802.у. Марш-

рутизатор, наоборот, знает очень хорошо, с какими пакетами он работает - с

IP,

IPX, CLNP - или со всеми ними сразу (в случае многопротокольных марш-

рутизаторов). Он анализирует заголовки этих пакетов и принимает решение в

соответствии с содержащейся там адресной информацией. С другой стороны,

когда «чистый» маршрутизатор передает пакет на канальный уровень, он не

знает и не должен знать о том, в какой кадр данный пакет будет помещен в

Ethernet,

Token

Ring

или

какой-либо

другой.

Путаница происходит

по двум

при-

чинам.

Во-первых,

по части

функциональности

мосты и

маршрутизаторы весьма

253

Принципы

построения

локальных сетей

ЭВМ

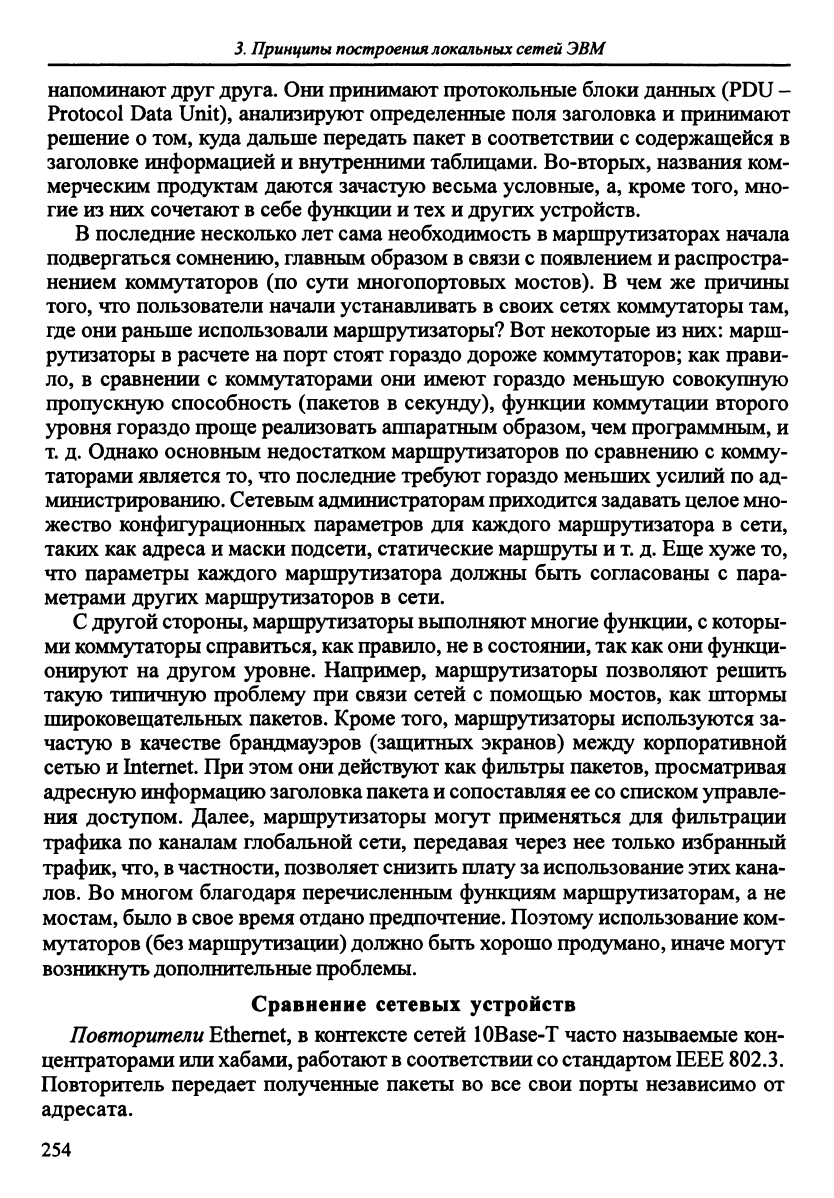

напоминают друг

друга.

Они принимают протокольные блоки данных (PDU -

Protocol Data Unit), анализируют определенные поля заголовка и принимают

решение о том, куда дальше передать пакет в соответствии с содержащейся в

заголовке информацией и внутренними

таблицами.

Во-вторых, названия ком-

мерческим продуктам даются зачастую весьма условные, а, кроме того, мно-

гие из них сочетают

себе функции и тех и других устройств.

В последние несколько лет сама необходимость в маршрутизаторах начала

подвергаться сомнению, главным образом в связи

появлеьшем

распростра-

нением коммутаторов (по сути многопортовых мостов). В чем же причины

того,

что пользователи начали устанавливать в своих сетях коммутаторы там,

где они раньше использовали маршрутизаторы? Вот некоторые из

них:

марш-

рутизаторы в расчете на порт стоят гораздо дороже коммутаторов; как прави-

ло,

в сравнении с коммутаторами они имеют гораздо меньшую совокупную

пропускную способность (пакетов в секунду), функции коммутации второго

уровня гораздо проще реализовать аппаратным образом, чем программным, и

т. д. Однако основным недостатком маршрутизаторов по сравнению с комму-

таторами является то, что последние требуют гораздо меньших усилий по ад-

министрированию. Сетевым администраторам приходится

задавать целое

мно-

жество конфигурационных параметров для каждого маршрутизатора в сети,

таких как адреса и маски подсети, статические маршруты и

т.

д. Еще хуже то,

что параметры каждого маршрутизатора должны быть согласованы с пара-

метрами других маршрутизаторов в сети.

другой

стороны,

маршрутизаторы вьшолняют многие функции,

которы-

ми

коммутаторы справиться, как

правило,

не

состоянии, так как они функци-

онируют на другом уровне. Например, маршрутизаторы позволяют решить

такую типичную проблему при связи сетей с помощью мостов, как штормы

широковещательных пакетов. Кроме того, маршрутизаторы используются за-

частую в качестве брандмауэров (защитных экранов) между корпоративной

сетью и Internet. При этом они действуют как фильтры пакетов, просматривая

адресную информацию заголовка пакета

сопоставляя

ее со списком

управле-

ния доступом. Далее, маршрутизаторы могут применяться для фильтрации

трафика по каналам глобальной сети, передавая через нее только избранный

трафик,

что,

частности,

позволяет снизить плату

за

использование этих кана-

лов.

Во многом благодаря перечисленным функциям маршрутизаторам, а не

мостам, было

свое время отдано предпочтение. Поэтому использование ком-

мутаторов (без маршрутизации) должно быгь хорошо продумано, иначе могут

возникнуть дополнительные проблемы.

Сравнение сетевых устройств

Повторители

Ethernet, в контексте сетей lOBase-T часто называемые кон-

центраторами

или

хабами,

работают

соответствии

со

стандартом

IEEE

802.3.

Повторитель передает полученные пакеты во все свои порты независимо от

адресата.

254

3.3.

Оборудование

локальных сетей

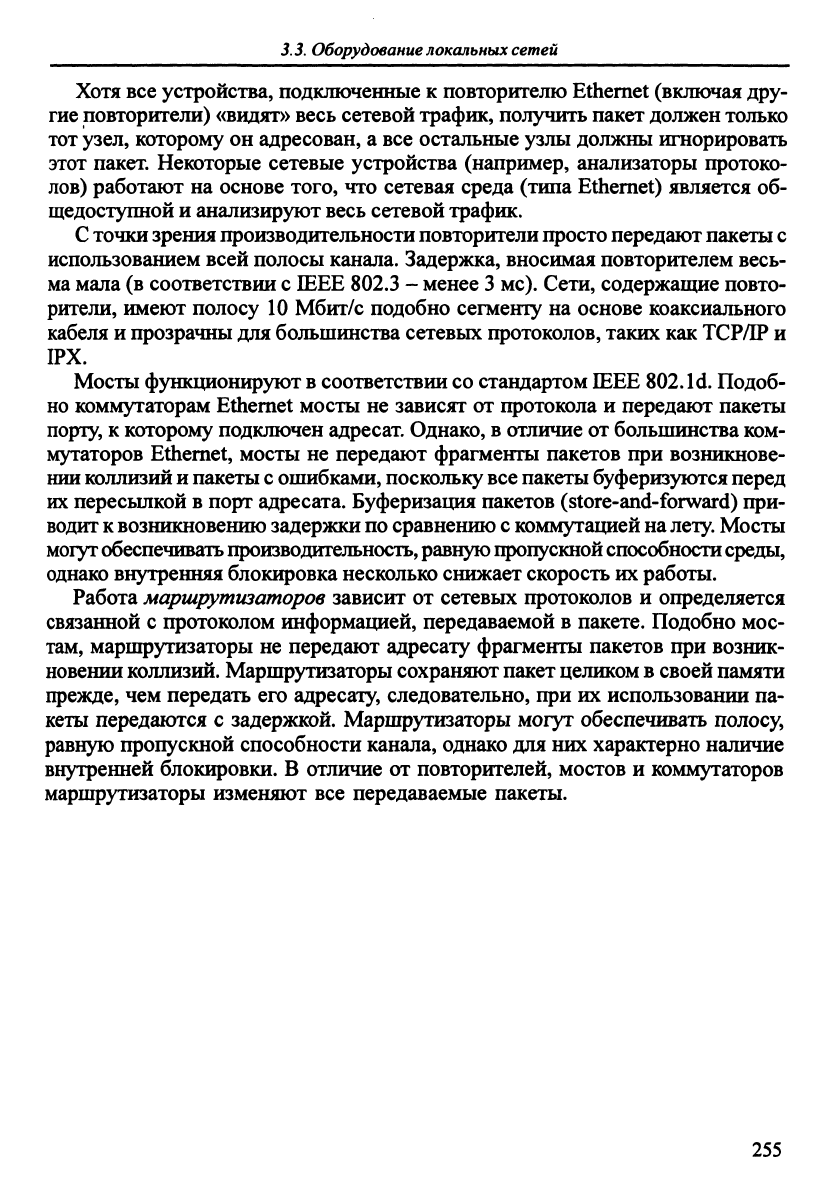

Хотя все устройства, подключенные к повторителю Ethernet (включая дру-

гие повторители) «видят» весь сетевой трафик, получить пакет должен только

тот узел, которому он адресован, а все остальные узлы должны игнорировать

этот пакет. Некоторые сетевые устройства (например, анализаторы протоко-

лов) работают на основе того, что сетевая среда (типа Ethernet) является об-

щедоступной и анализируют весь сетевой трафик.

С точки зрения

производительности повторители

просто

передают

пакеты

использованием всей полосы канала. Задержка, вносимая повторителем весь-

ма мала (в соответствии с ШЕЕ 802.3 - менее 3 мс). Сети, содержащие повто-

рители, имеют полосу 10 Мбит/с подобно сегменту на основе коаксиального

кабеля и прозрачны для большинства сетевых протоколов, таких как TCP/IP и

IPX.

Мосты функционируют

соответствии со стандартом

ШЕЕ

802.

Id.

Подоб-

но коммутаторам Ethernet мосты не зависят от протокола и передают пакеты

порту, к которому подключен адресат. Однако, в отличие от большинства ком-

мутаторов Ethernet, мосты не передают фрагменты пакетов при возникнове-

нии

коллизий и

пакеты

с ошибками, поскольку все пакеты буферизуются перед

их пересьшкой в порт адресата. Буферизация пакетов (store-and-forward) при-

водит к

возникновению задержки по сравнению с коммутацией

на

лету.

Мосты

могут обеспечивать производительность,

равную

пропускной способности среды,

однако внутренняя блокировка несколько снижает скорость их работы.

Работа маршрутизаторов зависит от сетевых протоколов и определяется

связанной с протоколом информацией, передаваемой в пакете. Подобно мос-

там,

маршрутизаторы не передают адресату фрагменты пакетов при возник-

новении

коллизий.

Маршрутизаторы сохраняют пакет целиком

своей памяти

прежде, чем передать его адресату, следовательно, при их использовании па-

кеты передаются с задержкой. Маршрутизаторы могут обеспечивать полосу,

равную пропускной способности канала, однако для них характерно наличие

внутренней блокировки. В отличие от повторителей, мостов и коммутаторов

маршрутизаторы изменяют все передаваемые пакеты.

255

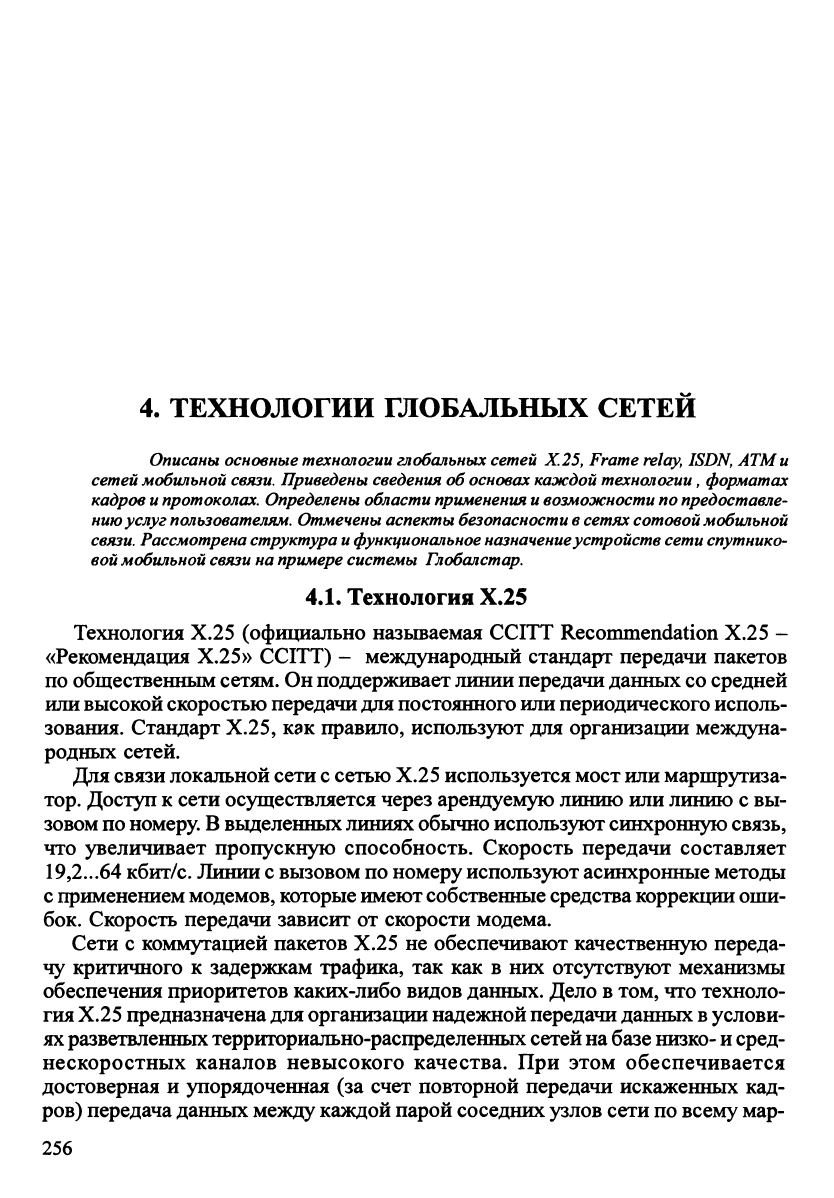

ТЕХНОЛОГИИ ГЛОБАЛЬНЫХ СЕТЕЙ

Описаны основные

технологии

глобальных сетей Х.25, Frame

relay,

ISDN,

ATM

сетей мобильной

связи.

Приведены сведения об основах каждой технологии, форматах

кадров

протоколах.

Определены

области применения и

возможности по предоставле-

нию услуг

пользователям.

Отмечены

аспекты безопасности в

сетях

сотовой

мобильной

связи.

Рассмотрена структура

и функциональное

назначение устройств

сети

спутнико-

вой

мобильной

связи на примере

системы

Глобалстар.

4.1.

Технология Х.25

Технология Х.25 (официально называемая ССГГТ Recommendation Х.25 -

«Рекомендация Х.25» CCITT) - международный стандарт передачи пакетов

по общественным сетям. Он поддерживает линии передачи данных со средней

или высокой скоростью передачи для постоянного или периодического исполь-

зования. Стандарт Х.25, как правило, используют для организации междуна-

родных сетей.

Для связи локальной сети с сетью Х.25 используется мост или маршрутиза-

тор.

Доступ к сети осуществляется через арендуемую линию или линию с вы-

зовом по номеру. В вьщеленных линиях обычно используют синхронную связь,

что увеличивает пропускную способность. Скорость передачи составляет

19,2...64 кбит/с. Линии с вызовом по номеру используют асинхронные методы

с применением модемов, которые имеют собственные средства коррекции оши-

бок. Скорость передачи зависит от скорости модема.

Сети с коммутацией пакетов Х.25 не обеспечивают качественную переда-

чу критичного к задержкам трафика, так как в них отсутствуют механизмы

обеспечения приоритетов каких-либо видов данных. Дело в том, что техноло-

гия Х.25 предназначена для организации надежной передачи данных в услови-

ях разветвленных терригориально-распределенных сетей на базе низко- и сред-

нескоростных каналов невысокого качества. При этом обеспечивается

достоверная и упорядоченная (за счет повторной передачи искаженных кад-

ров) передача данных между каждой парой соседних узлов сети по всему мар-

256

4.L

Технологиях.25

шруту следования пакета. В сетях с каналами низкого качества возникают

нерегламентированные непостоянные по величине задержки передаваемых

данных.

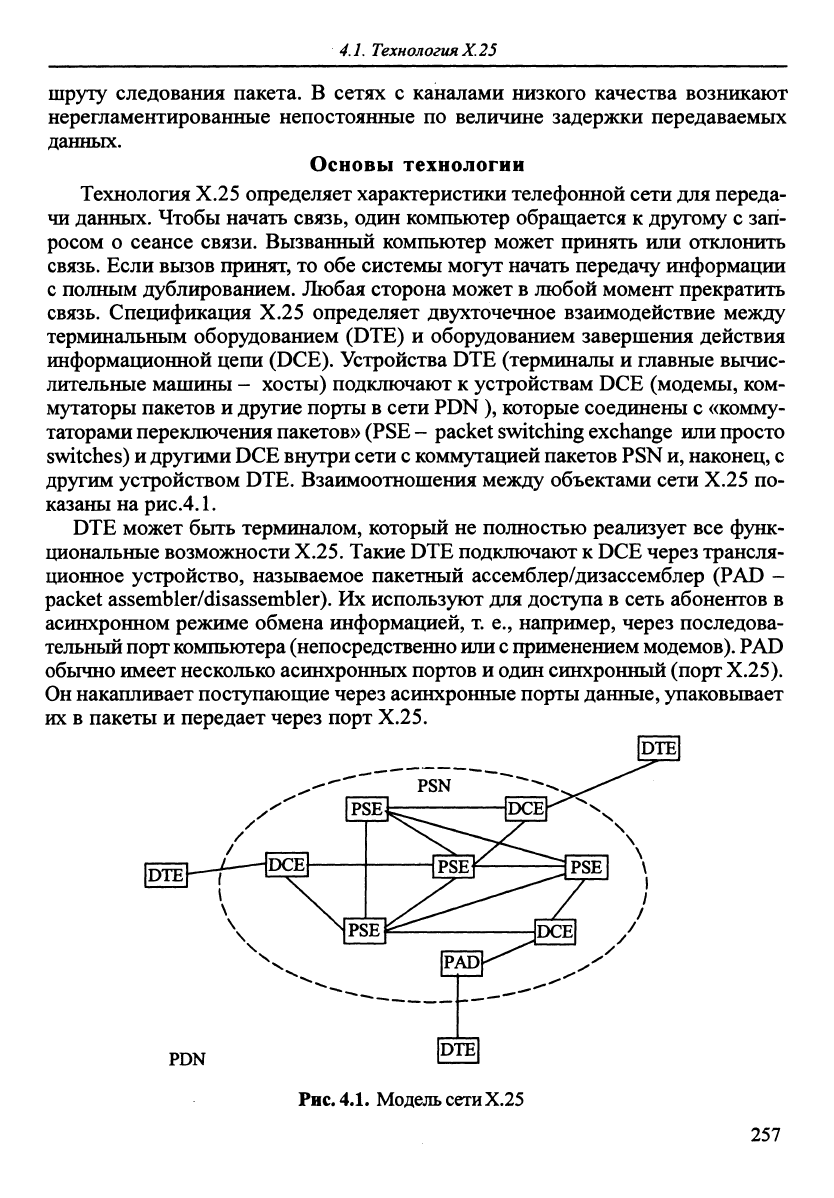

Основы технологии

Технология Х.25 определяет характеристики телефонной сети для переда-

чи данных. Чтобы начать связь, один компьютер обращается к другому с зап-

росом о сеансе связи. Вызванный компьютер может принять или отклонить

связь. Если вызов принят, то обе системы могут начать передачу информации

с полным дублированием. Любая сторона может в любой момент прекратить

связь. Спецификация Х.25 определяет двухточечное взаимодействие между

терминальным оборудованием (DTE) и оборудованием завершения действия

информационоЕюй цепи (DCE). Устройства DTE (терминалы и глав1п>1е вычис-

лительные машины - хосты) подключают к устройствам DCE (модемы, ком-

мутаторы пакетов и другие порты в сети PDN ), которые соединены с «комму-

таторами переключения пакетов» (PSE - packet switching exchange или просто

switches) и другими DCE внутри сети с коммутацией пакетов PSN и, наконец, с

другим устройством DTE. Взаимоотношения между объектами сети Х.25 по-

казаны на

рис.4.1.

DTE может быть терминалом, который не полностью реализует все функ-

циональные возможности

Х.25.

Такие DTE подключают к DCE через трансля-

ционное устройство, называемое пакетный ассемблер/дизассемблер (PAD -

packet assembler/disassembler). Их используют для доступа в сеть абонентов в

асинхронном режиме обмена информацией, т. е., например, через последова-

тельный порт компьютера (непосредственно или

применением

модемов).

PAD

обьршо имеет несколько асинхронньпс портов и один синхронный (порт Х.25).

Он накапливает поступающие через асинхронные порты данные, упаковывает

их в пакеты и передает через порт Х.25.

PDN

Рис.

4.1.

Модель сети Х.25

257

Технологии глобальных

сетей

Х.25

Уровни модели

OSHSO

Процесс

пользователя

Х.25

Уровень пакетов

Х.25

Уровень кадров

Х.25

Физический уровень

Пакетный интерфейс

Кадровый интерфейс Ы

-физический интерфейс-

Сеть с

коммутацией

пакетов

(PSN)

DTE

Интерфейс

пользователь/сеть

DTE/DCE

ВСЕ

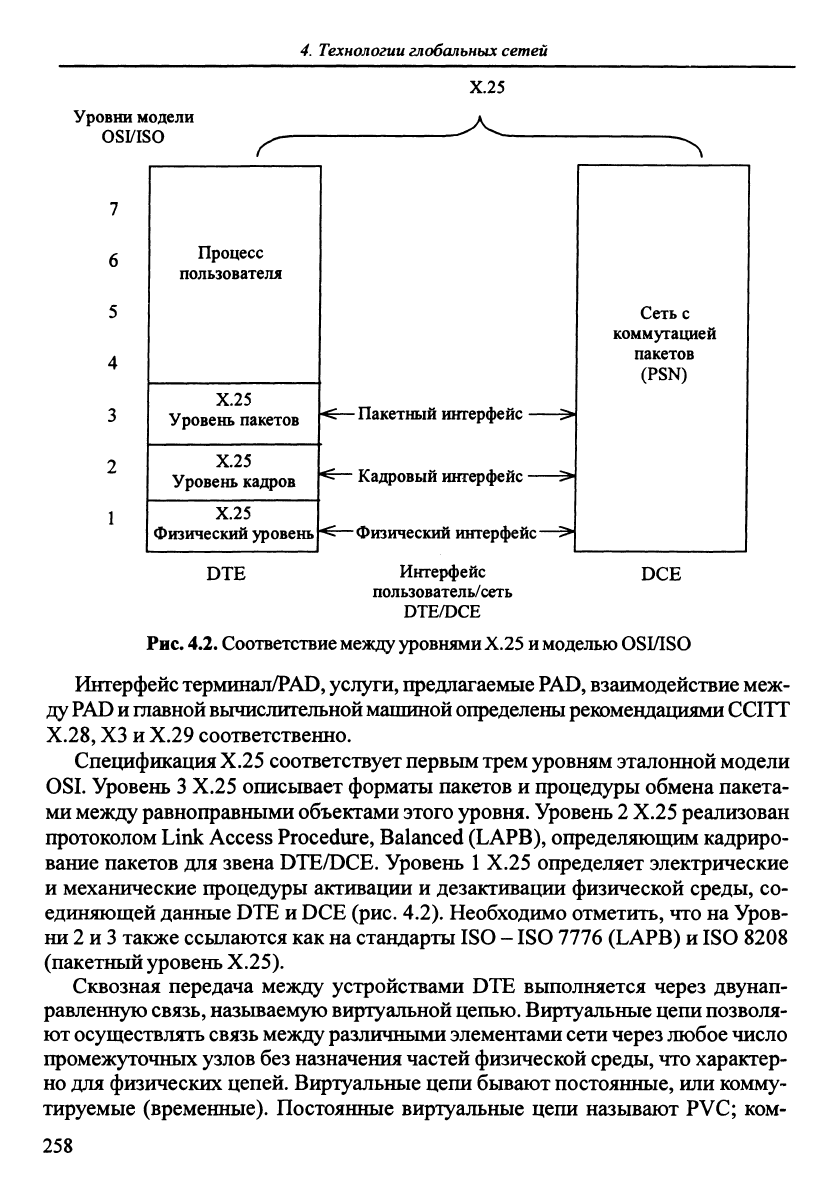

Рис.

4.2.

Соответствие между уровнями

Х.25

моделью OSI/ISO

Интерфейс

терминал/PAD,

услуги,

предлагаемые

PAD,

взаимодействие

меж-

ду

PAD и

главной вычислительной

машиной определены

рекомендациями

CCITT

Х.28,

ХЗ

Х.29

соответственно.

Спецификация

Х.25

соответствует первым

трем

уровням эталонной модели

OSI. Уровень

Х.25 описывает форматы пакетов и процедуры обмена пакета-

ми

между равноправными объектами

этого

уровня.

Уровень

Х.25 реализован

протоколом Link Access Procedure, Balanced

(LAPB),

определяющим кадриро-

вание пакетов для звена DTE/DCE. Уровень

Х.25 определяет электрические

и механические процедуры активации и дезактивации физической среды, со-

единяющей данные DTE и

DCE

(рис.

4.2). Необходимо отметить, что на Уров-

ни

также ссылаются как на стандарты

ISO

7776 (LAPB) и

ISO

8208

(пакетный уровень Х.25).

Сквозная передача между устройствами DTE выполняется через двунап-

равленную

связь,

назьюаемую виртуальной

цепью.

Виртуальные

цепи

позволя-

ют

осуществлять связь между различными элементами

сети через любое

число

промежуточных узлов без назначения частей физической среды, что характер-

но для физических цепей. Виртуальные цепи бывают постоянные, или комму-

тируемые (временные). Постоянные виртуальные цепи называют PVC; ком-

258

4.1.

Технология Х.25

мутируемые виртуальные цепи - SVC. Уровень 3 Х.25 отвечает за сквозную

передачу, включающую как PVC, так и SVC-цепи.

После организации виртуальной цепи DTE отсылает пакет на др)той конец

связи через DCE, используя соответствующую виртуальную цепь. DCE про-

сматривает номер виртуальной цепи для определения маршрута этого пакета

через сеть

Х.25.

Протокол Уровня

Х.25 осуществляет мультиплексную пере-

дачу между всеми DTE, которые обслуживает устройство DCE, расположен-

ное в сети со стороны пункта назначения, в результате чего пакет доставляет-

ся к DTE пункта назначения.

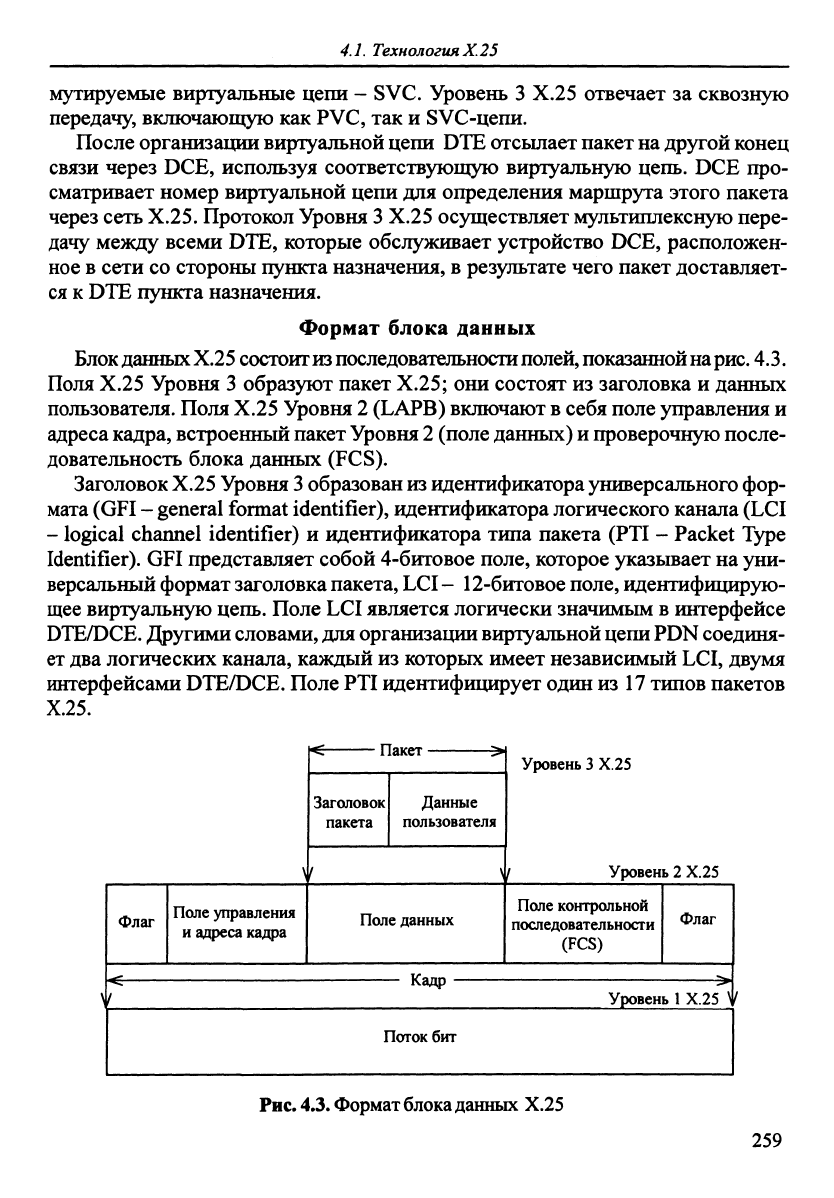

Формат блока данных

Блок данных Х.25 состоит из последовательности

полей,

показанной на

рис.

4.3.

Поля Х.25 Уровня 3 образуют пакет Х.25; они состоят из заголовка и данных

пользователя. Поля Х.25 Уровня 2 (LAPB) включают в себя поле управления и

адреса кадра, встроенный пакет Уровня 2 (поле данных) и проверочную после-

довательность блока данных (FCS).

Заголовок

Х.25

Уровня

образован из идентификатора универсального фор-

мата (GFI - general format identifier), идентификатора логического канала (LCI

- logical channel identifier) и идентификатора типа пакета (PTI - Packet Туре

Identifier). GFI представляет собой 4-битовое поле, которое указывает на уни-

версальный формат заголовка пакета, LCI - 12-битовое поле, идентифицирую-

щее виртуальную цепь. Поле LCI является логически значимым в интерфейсе

DTE/DCE. Другими словами, для организации виртуальной цепи PDN соединя-

ет два логических канала, каждый из которых имеет независимый LCI, двумя

интерфейсами DTE/DCE. Поле PTI идентифицирует один из 17

ТРШОВ

пакетов

Х.25.

Флаг

Поле

управления

адреса кадра

Пакет >

Заголовок

пакета

Данные

пользователя

Поле

данных

Кадр

Поток

бит

Уровень

3 Х.25

Уровень 2 Х.25

Поле

контрольной

последовательности

(FCS)

Флаг

Уровень

х.25 V

Рис.

4.3.

Формат блока данных Х.25

259
