Технологии глобальных

сетей

4 бита

DNIC

^Г

NTN

-А.

Длина адреса

вызываемого

DTE

Длина адреса

вызывающего

DTE

Страна PSN

Номер

национального

терминала

Международный номер (ГОЫ)

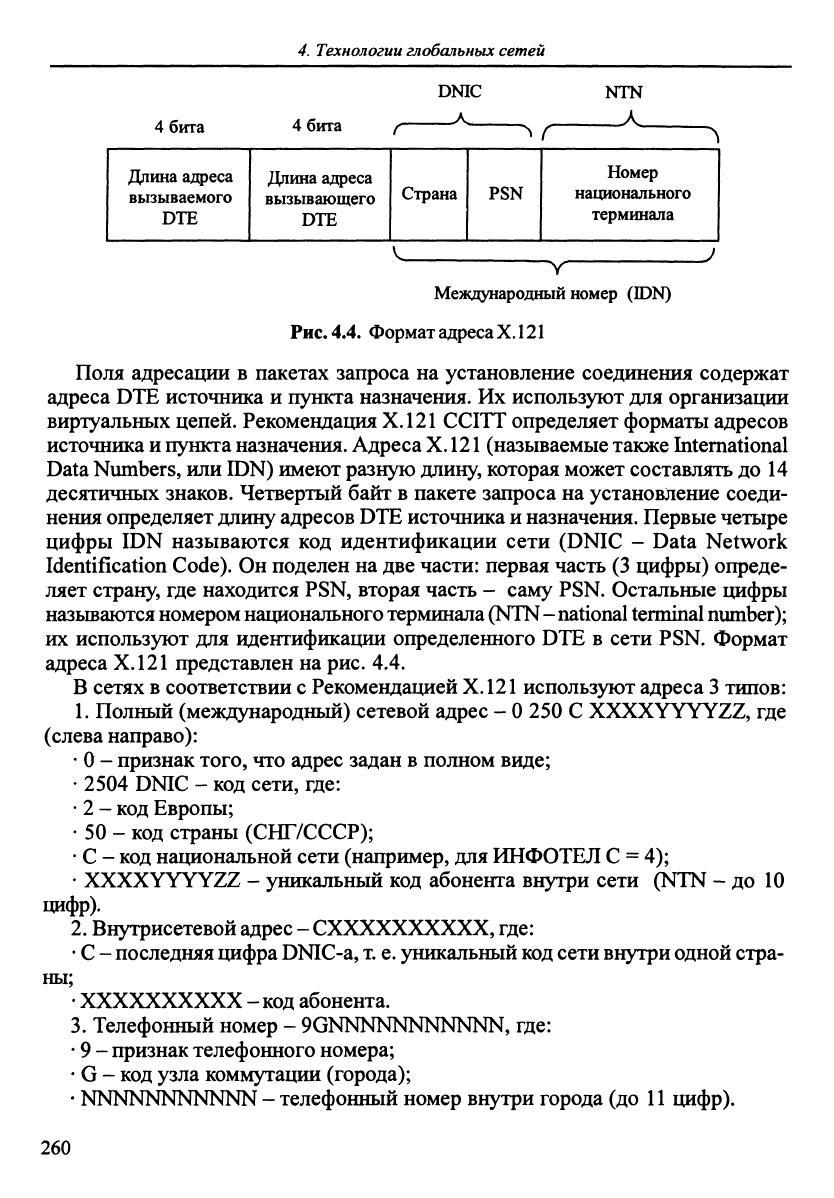

Рис.

4.4.

Формат адреса X. 121

Поля адресации в пакетах запроса на установление соединения содержат

адреса DTE источника и пункта назначения. Их используют для организации

виртуальных цепей. Рекомендация Х.121 CCITT определяет форматы адресов

источника

пункта назначения. Адреса Х.121 (называемые также International

Data Numbers, или IDN) имеют разную длину, которая может составлять до 14

десятичных знаков. Четвертый байт в пакете запроса на установление соеди-

нения определяет длину адресов DTE источника и назначения. Первые четыре

цифры IDN называются код идентификации сети (DNIC - Data Network

Identification Code). Он поделен на две части: первая часть (3 цифры) опреде-

ляет страну, где находится PSN, вторая часть - саму PSN. Остальные цифры

назьшаются номером

национального терминала (NTN - national terminal

number);

их используют для идентификации определенного DTE в сети PSN. Формат

адреса Х.121 представлен на рис. 4.4.

В сетях в соответствии с Рекомендацией Х.121 используют адреса 3 типов:

Полный (международный) сетевой адрес -

250 С XXXXYYYYZZ, где

(слева направо):

• О

- признак того, что адрес задан в полном виде;

• 2504 DNIC - код сети, где:

•

2 - код Европы;

• 50 - код страны (СНГ/СССР);

•

С - код национальной сети (например, для ПНФОТЕЛ

= 4);

• XXXXYYYYZZ - уникальный код абонента внутри сети (NTN ~ до 10

цифр).

Внутрисетевой адрес - СХХХХХХХХХХ, где:

• С

- последняя цифра DNIC-a,

т.

е. уникальный

код

сети внутри одной стра-

ны;

•

ХХХХХХХХХХ -

код

абонента.

Телефонный номер - 9GNNNNNNNNNNN, где:

•

9 - признак телефонного номера;

•

G - код узла коммутации (города);

•

NNNN№JNNNNN - телефонный номер внутри города (до 11 цифр).

260

4.1.

Технология

Х.25

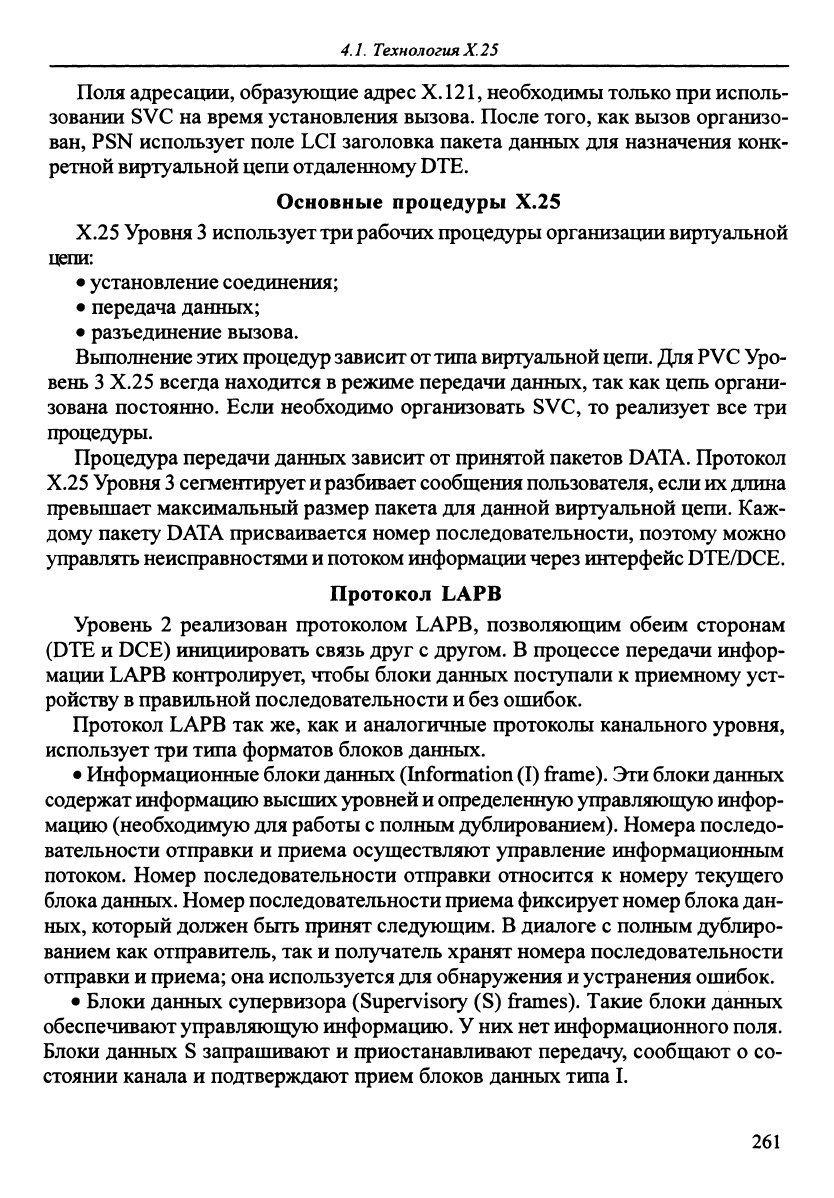

Поля адресащш, образующие адрес

121,

необходимы только при исполь-

зовании SVC на время установления вызова. После того, как вызов организо-

ван,

PSN использует поле LCI заголовка пакета данных для назначе1шя Koinc-

ретной виртуальной цепи отдаленному DTE.

Основные процедуры Х.25

Х.25 Уровня

использует три рабочих процедуры организации виртуальной

цепи:

• установление соединения;

• передача данных;

• разъединение вызова.

Вьшолнение этих процедур зависит от типа виртуальной

цепи.

Для PVC Уро-

вень 3 Х.25 всегда находится в режиме передачи данных, так как цепь органи-

зована постоянно. Если необходимо организовать SVC, то реализует все три

процедуры.

Процедура передачи данных зависит от принятой пакетов DATA. Протокол

Х.25 Уровня

сегментирует и разбивает сообщеиом пользователя, если их длина

превьппает максимальный размер пакета для данной виртуальной цепи. Каж-

дому пакету DATA присваивается номер последовательности, поэтому можно

управлять неисправностями и потоком информации через интерфейс DTE/DCE.

Протокол LAPB

Уровень 2 реализован протоколом LAPB, позволяющим обеим сторонам

(DTE и DCE) инициировать связь друг с другом. В процессе передачи инфор-

мации LAPB контролирует, чтобы блоки данных поступали к приемному уст-

ройству в правильной последовательности и без ошибок.

Протокол LAPB так же, как и аналогичные протоколы канального уровня,

использует три типа форматов блоков данных.

• Информационные блоки данных (Information (I) frame). Эти блоки данных

содержат информацию высших уровней и определенную управляющую инфор-

мацию (необходимую для работы с полным дублированием). Номера последо-

вательности отправки и приема осуществляют управление информационным

потоком. Номер последовательности отправки относится к номеру текущего

блока

данных.

Номер последовательности приема фиксирует номер блока дан-

ных, который должен быть принят следующим. В диалоге с полным дублиро-

ванием как отправитель, так и получатель хранят номера последовательности

отправки и приема; она используется для обнаружения и устранения ошибок.

• Блоки данных супервизора (Supervisory (S) frames). Такие блоки данных

обеспечивают управляющую информацию. У них нет информационного поля.

Блоки данных S запрашивают и приостанавлршают передачу, сообщают о со-

стоянии канала и подтверждают прием блоков данных типа L

261

Технологии глобальных

сетей

Длина полей в байтах

Флаг

Адрес

Управление

Данные

FCS Флаг

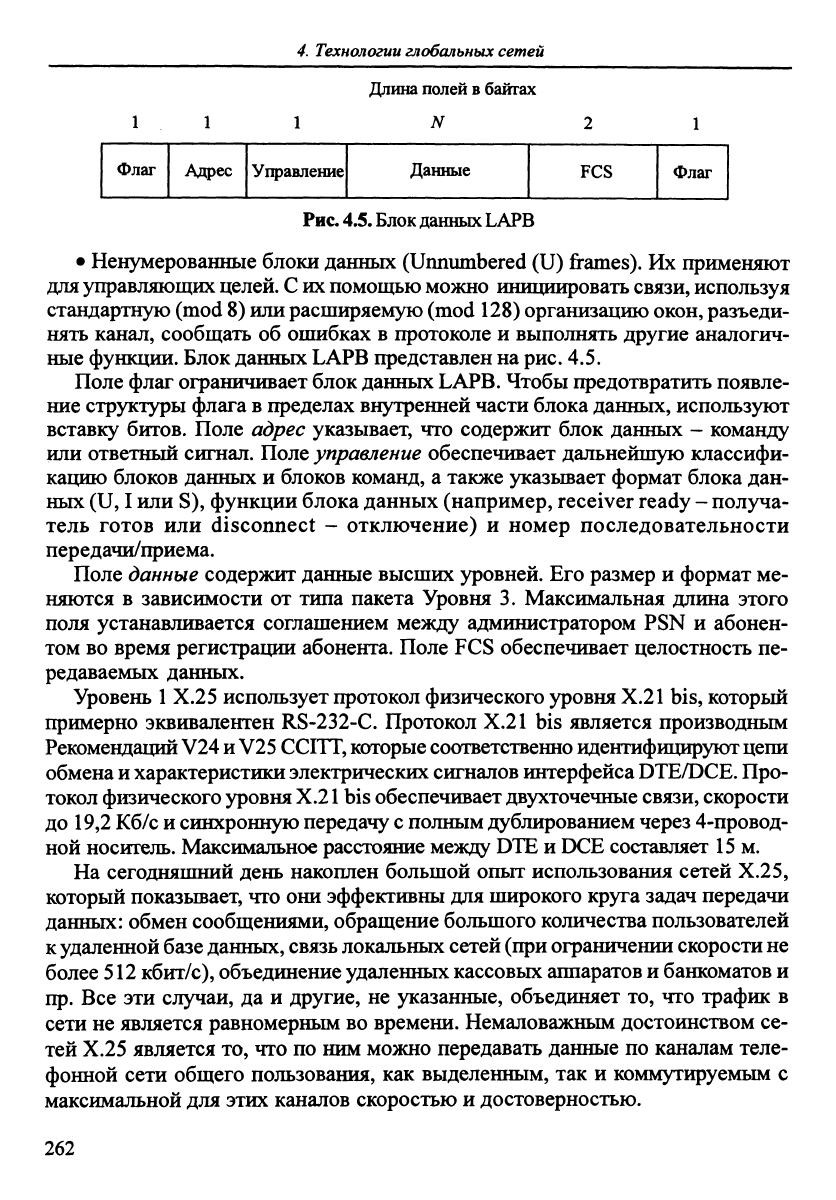

Рис.

4.5.

Блок данных LAPB

• Ненумерованные блоки данных (Unnumbered (U) frames). Их применяют

для управляющих целей. С их помощью можно иншщировать связи, используя

стандартную (mod 8) или расширяемую (mod 128) организацию окон, разъеди-

нять канал, сообщать об ошибках в протоколе и выполнять другие аналогич-

ные функции. Блок данных LAPB представлен на рис. 4.5.

Поле флаг ограничивает блок данных

LAPB.

Чтобы предотвратить появле-

ние структуры флага в пределах внутренней части блока данных, используют

вставку битов. Поле адрес указывает, что содержит блок данньпс - команду

или ответный сигнал. Поле управление обеспечивает дальнейшую классифи-

кацию блоков данных и блоков команд, а также указывает формат блока дан-

ных (U, I или S), функции блока данных (например, receiver ready - получа-

тель готов или disconnect - отключение) и номер последовательности

передачи/приема.

Поле данные содержит данные высших уровней. Его размер и формат ме-

няются в зависимости от типа пакета Уровня 3. Максимальная длина этого

поля устанавливается соглашением между администратором PSN и абонен-

том во время регистрации абонента. Поле FCS обеспечивает целостность пе-

редаваемых данных.

Уровень

Х.25 использует протокол физического уровня Х.21 bis, который

примерно эквивалентен RS-232-C. Протокол Х.21 bis является производным

Рекомендаций V24 и

V25

CCITT,

которые соответственно идентифицируют цепи

обмена и характеристики электрических сигналов интерфейса DTE/DCE. Про-

токол физического уровня

Х.21

bis обеспечивает двухточечные связи, скорости

до 19,2 Кб/с и синхронную передачу с полным дублированием через 4-провод-

ной носитель. Максимальное расстояние между DTE и DCE составляет 15 м.

На сегодняшний день накоплен большой опыт использования сетей Х.25,

который показьшает, что они эффективны для ышрокого круга задач передачи

данных: обмен сообщениями, обращение большого количества пользователей

к удаленной базе данных, связь локальных сетей (при ограничении скорости не

более 512 кбит/с), объединение удаленных кассовых аппаратов и банкоматов и

пр.

Все эти случаи, да и другие, не указанные, объединяет то, что трафик в

сети не является равномерным во времени. Немаловажным достоинством се-

тей Х.25 является то, что по ним можно передавать данные по каналам теле-

фонной сети общего пользования, как выделенным, так и коммутируемым с

максимальной для этих каналов скоростью и достоверностью.

262

4.L

Технологиях.25

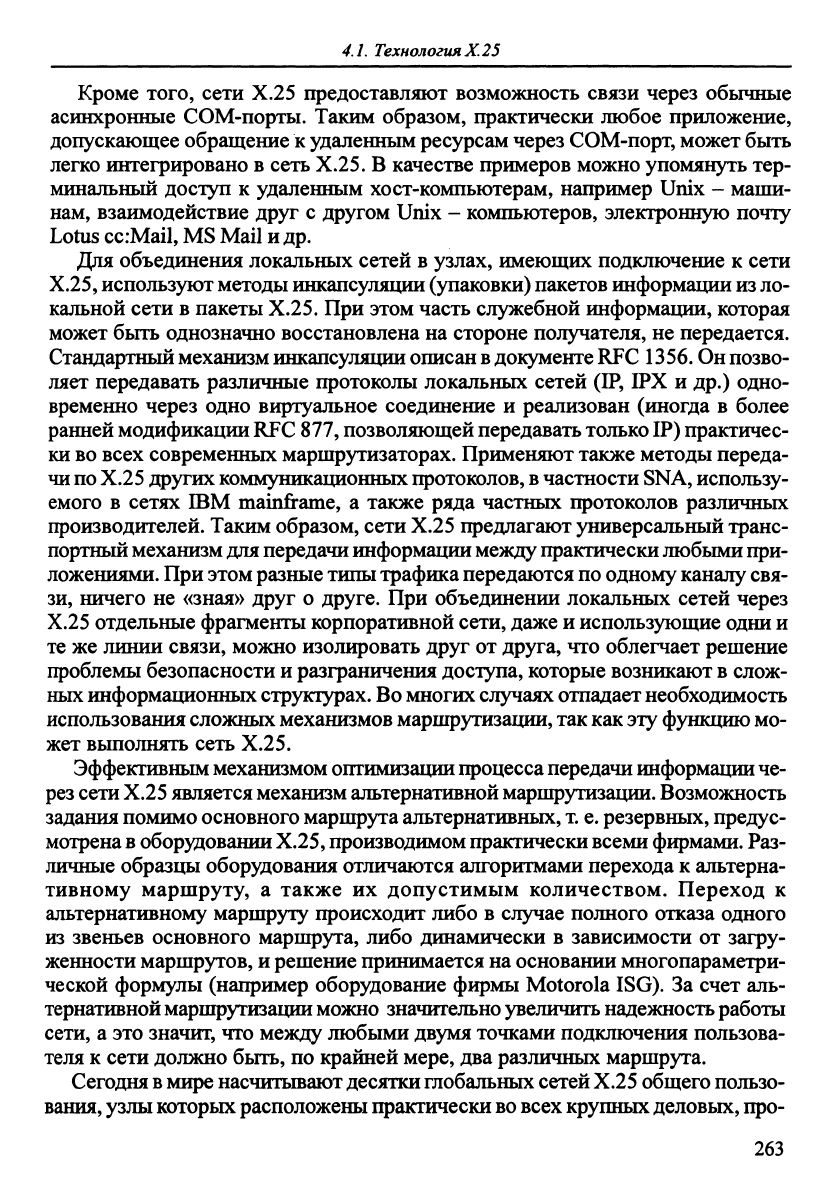

Кроме того, сети Х.25 предоставляют возможность связи через обычные

асинхронные СОМ-порты. Таким образом, практически любое приложение,

допускающее обращение

удаленным ресурсам через СОМ-порт, может быть

легко интегрировано в сеть Х.25. В качестве примеров можно упомянуть тер-

минальный доступ к удаленным хост-компьютерам, например Unix - маши-

нам,

взаимодействие друг с другом Unix - компьютеров, электронную почту

Lotus ее:MaiI, MS Mail

др.

Для объединения локальных сетей в узлах, имеющих подключение к сети

Х.25,

используют методы инкапсулящш (упаковки) пакетов информащ1и

из

ло-

кальной сети в пакеты Х.25. При этом часть служебной информащш, которая

может быть однозначно восстановлена на стороне получателя, не передается.

Стандартный механизм инкапсулящш описан

документе

RFC

1356.

Он

позво-

ляет передавать различные протоколы локальных сетей (Щ IPX и др.) одно-

временно через одно виртуальное соединение и реализован (иногда в более

ранней модификации

RFC

877, позволяющей передавать только IP) практичес-

ки

во всех современных маршрутизаторах. Применяют также методы переда-

чи по

Х.25 других коммуникащюнных протоколов,

частности SNA, использу-

емого в сетях ШМ mainframe, а также ряда частных протоколов различных

производителей. Таким образом, сети Х.25 предлагают универсальный транс-

портный

механизм

для

передачи информащш между практически

любыми

при-

ложениями.

При

этом разные

типы

трафика передаются по одному каналу

свя-

зи,

ничего не «зная» друг о друге. При объединении локалып>1х сетей через

Х.25 отдельные фрагменты корпоративной сети, даже и использующие одни и

те же линии связи, можно изолировать друг от друга, что облегчает решение

проблемы безопасности и разграничения доступа, которые возникают

слож-

ных

информащюнных структурах. Во многих случаях отпадает необходимость

использования сложных механизмов маршрутизащаи,

так как

эту функщпо мо-

жет выполнять сеть Х.25.

Эффективным механизмом оптимизащш процесса

передачи

информащш

че-

рез сети Х.25

является

механизм альтернативной маршрутизащш. Возможность

задания помимо основного маршрута альтернативных,

т.

е. резервных, предус-

мотрена

оборудовании

Х.25,

производимом практически

всеми

фирмами.

Раз-

личные образщ»! оборудования отличаются алгоритмами перехода к альтерна-

тивному маршруту, а также их допустимым количеством. Переход к

альтернативному маршруту происходит либо в случае полного отказа одного

из звеш>ев основного маршрута, либо динамически в зависимости от загру-

женности маршрутов,

решение принимается на основании многопараметри-

ческой формулы (например оборудование фирмы Motorola ISG). За счет аль-

тернативной маршрутизащш можно значительно увеличить надежность работы

сети,

а это значит, что между любыми двумя точками подключения пользова-

теля к сети должно быть, по крайней мере, два различных маршрута.

Сегодня

мире насчитьюают

десятки

глобальных сетей Х.25 общего пользо-

вания,

узлы

которых расположены практически

во

всех крупных деловых, про-

263

Технологии глобальных

сетей

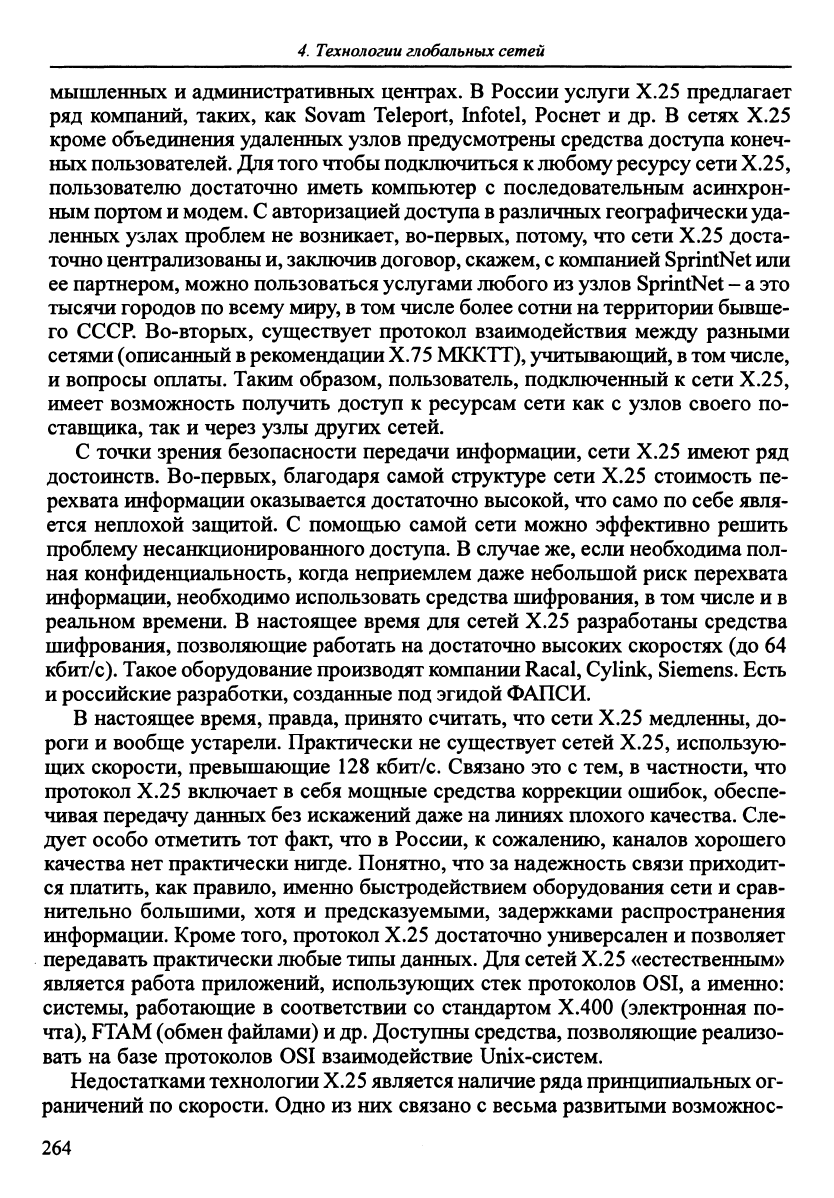

мышленных и административных центрах. В России услуги Х.25 предлагает

ряд компаний, таких, как Sovam Teleport, Infotel, Роснет и др. В сетях Х.25

кроме объединения удаленных узлов предусмотрены средства доступа конеч-

ных

пользователей.

Для

того чтобы

подключиться к любому ресурсу сети

Х.25,

пользователю достаточно иметь компьютер с последовательным асинхрон-

ным

портом

модем.

авторизацией доступа

различных географически уда-

ленных узлах проблем не возникает, во-первых, потому, что сети Х.25 доста-

точно

централизованы

и, заключив

договор,

скажем,

компанией SprintNet

или

ее партнером, можно пользоваться услугами любого из узлов SprintNet -

это

тысячи городов по всему

миру,

том числе более сотни на территории бывше-

го СССР. Во-вторых, существует протокол взаимодействия между разньп^и

сетями (описанный

рекомендации Х.75

МККТТ),

учитьшающий,

в том

числе,

и вопросы оплаты. Таким образом, пользователь, подключенный к сети Х.25,

имеет возможность получить доступ к ресурсам сети как с узлов своего по-

ставщика, так и через узлы других сетей.

С точки зрения безопасности передачи информации, сети Х.25 имеют ряд

достоинств. Во-первых, благодаря самой структуре сети Х.25 стоимость пе-

рехвата информации оказывается достаточно высокой, что само по себе явля-

ется неплохой защитой. С помощью самой сети можно эффективно решить

проблему несанкционированного доступа. В случае

же,

если необходима пол-

ная конфиденциальность, когда неприемлем даже небольшой риск перехвата

информации, необходимо использовать средства шифрования, в том числе и в

реальном времени. В настоящее время для сетей Х.25 разработаны средства

шифрования, позволяющие работать на достаточно высоких скоростях (до 64

кбит/с). Такое оборудование производят компании

Racal,

Cylink,

Siemens.

Есть

и российские разработки, созданные под эгидой ФАПСИ.

В настоящее время, правда, принято считать, что сети Х.25 медленны, до-

роги и вообще устарели. Практически не существует сетей

Х.25,

использую-

щих скорости, превышающие 128 кбит/с. Связано это с тем, в частности, что

протокол Х.25 включает в себя мощные средства коррекции ошибок, обеспе-

чивая передачу данных без искажений даже на линиях плохого качества. Сле-

дует особо отметить тот факт, что в России, к сожалению, каналов хорошего

качества нет практически

нигде.

Понятно, что за надежность связи приходит-

ся платить, как правило, именно быстродействием оборудования сети и срав-

нительно большими, хотя и предсказуемыми, задержками распространения

информации. Кроме

того,

протокол Х.25 достаточно универсален и позволяет

передавать практически

любые

типы

данных.

Для сетей

Х.25

«естественным»

является работа приложений, использующих стек протоколов OSI, а именно:

системы, работающие в соответствии со стандартом Х.400 (электронная по-

чта),

FTAM

(обмен файлами)

др.

Доступны средства, позволяющие реализо-

вать на базе протоколов OSI взаимодействие Unix-систем.

Недостатками технологии

Х.25

является наличие ряда принципиальных ог-

раничений по скорости. Одно из них связано с весьма развитыми возможнос-

264

4.2.

Технология

ISDN

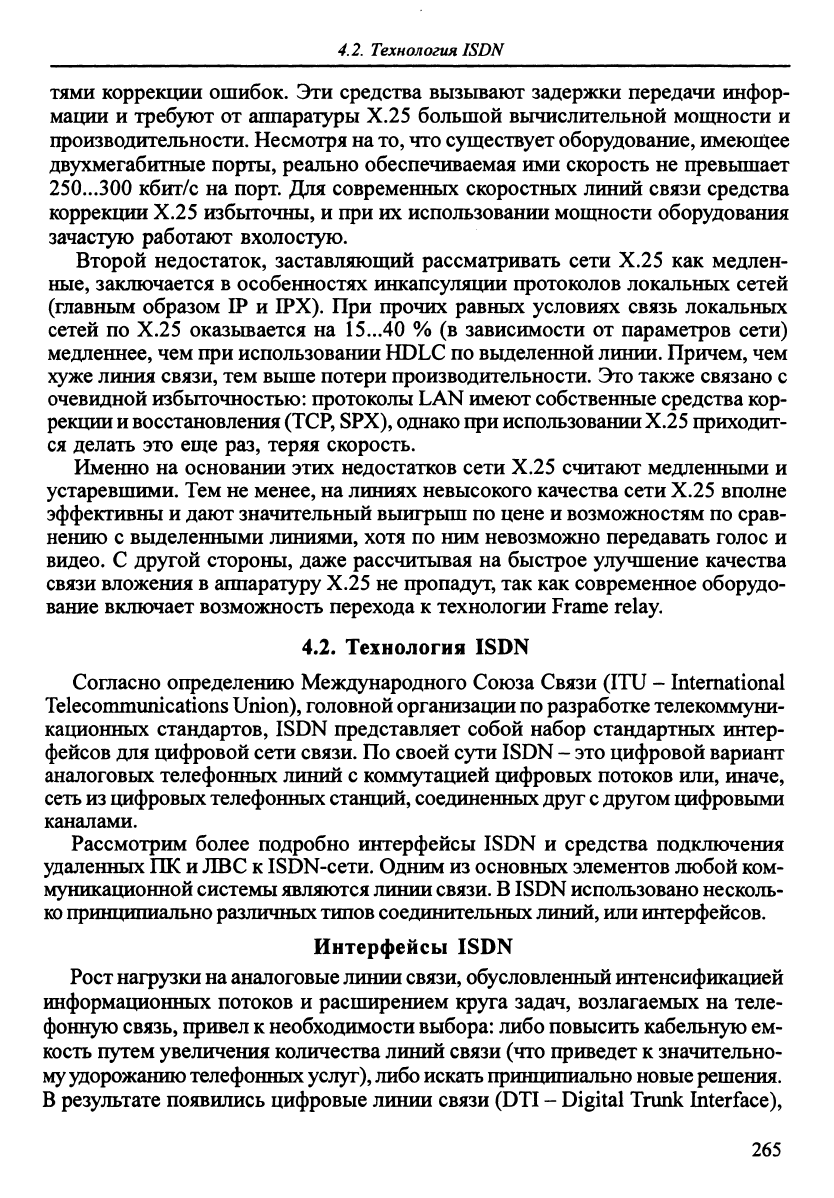

тями коррекции ошибок. Эти средства вызьюают задержки передачи инфор-

мации и требуют от аппаратуры Х.25 большой вычислительной мощности и

производительности. Несмотря

на

то,

что существует оборудование, имеющее

двухмегабитные порты, реально обеспечиваемая ими скорость не превьппает

250...300 кбит/с на порт. Для современных скоростных линий связи средства

коррекции

Х.25

избыточны, и при их использовании мощности оборудования

зачастую работают вхолостую.

Второй недостаток, заставляющий рассматривать сети Х.25 как медлен-

ные,

заключается в особенностях инкапсуляции протоколов локальньпс сетей

(главным образом IP и IPX). При прочих равных условиях связь локальных

сетей по Х.25 оказьюается на 15...40 % (в зависимости от параметров сети)

медленнее, чем при использовании

HDLC

по вьщеленной

линии.

Причем, чем

хуже линия связи, тем выше потери производительности. Это также связано с

очевидной избыточностью: протоколы LAN имеют собственные средства

кор-

рекции и восстановления

(TCP,

SPX),

однако при

использовании

Х.25

приходит-

ся делать это еще раз, теряя скорость.

Именно на основании этих недостатков сети Х.25 считают медленными и

устаревшими. Тем не менее, на линиях невысокого качества сети

Х.25

вполне

эффективны и дают значительный вьшгрьпп по цене и возможностям по срав-

нению с выделенными линиями, хотя по ним невозможно передавать голос и

видео. С другой стороны, даже рассчитьгоая на быстрое улучшение качества

связи вложения в аппаратуру

Х.25

не пропадут, так как современное оборудо-

вание включает возможность перехода к технологии Frame relay.

4.2.

Технология ISDN

Согласно определению Международного Союза Связи (ITU - International

TeleconшlШlications

Union),

головной организации

по

разработке телекоммуни-

кационных стандартов, ISDN представляет собой набор стандартных интер-

фейсов для цифровой сети

связи.

По своей сути ISDN -

это

цифровой вариант

аналоговых телефонных линий с коммутацией цифровых потоков или, иначе,

сеть из

цифровых телефонных

станций,

соединенных

друг с другом

цифровыми

каналами.

Рассмотрим более подробно интерфейсы ISDN и средства подключения

удаленных ПК

и ЛВС

ISDN-сети.

Одним из основных элементов любой ком-

муникационной

системы являются линии

связи.

В ISDN

использовано несколь-

ко

принципиально различных

типов

соединительных

линий,

или

интерфейсов.

Интерфейсы ISDN

Рост нагрузки

на

аналоговые

линии

связи,

обусловленный интенсификацией

информационных потоков и расширением круга задач, возлагаемых на теле-

фонную

связь,

привел к необходимости

выбора:

либо повысить кабельную ем-

кость путем увеличения количества линий связи (что приведет к значительно-

му удорожанию телефонных

услуг),

либо искать

принципиально новые решения.

результате появились цифровые линии связи (DTI - Digital Тпшк Interface),

265

Технологии глобальных

сетей

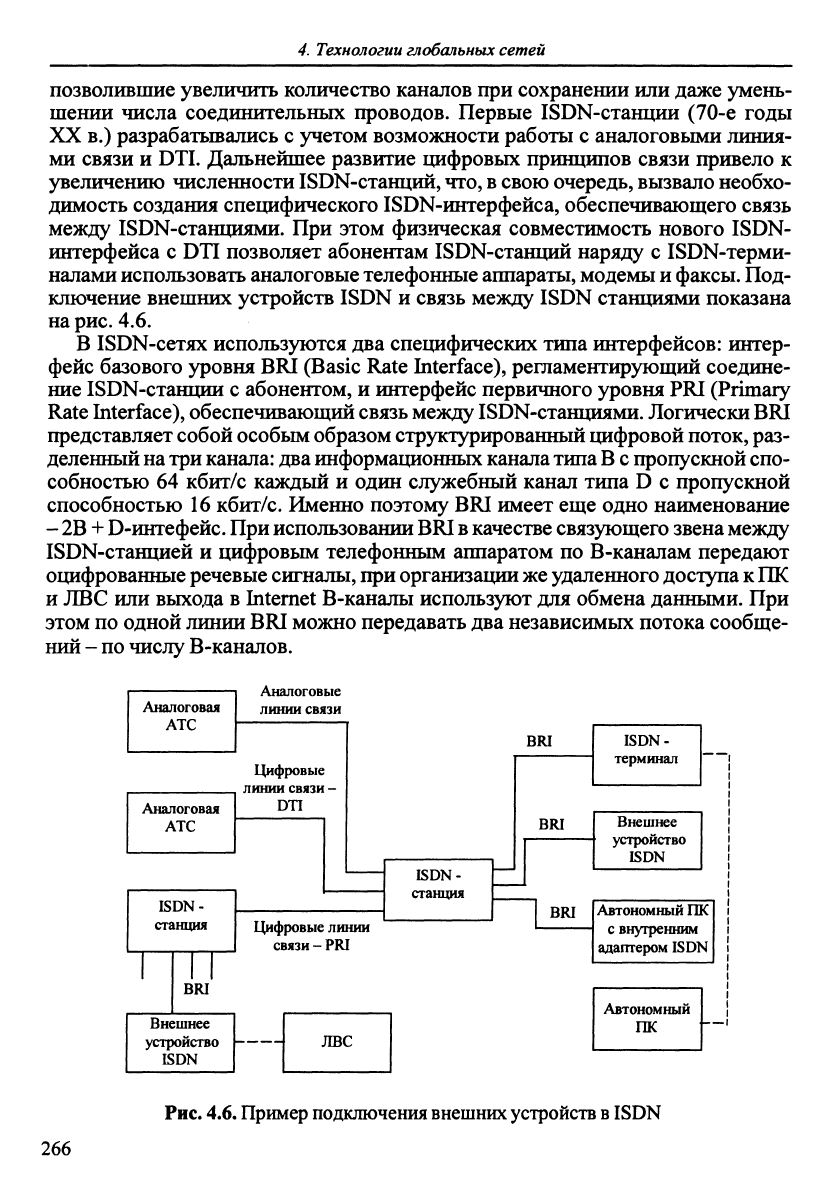

позволившие увеличить количество каналов при сохранении или даже умень-

шении числа соединительных проводов. Первые ISDN-станции (70-е годы

XX в.) разрабатьшались с учетом возможности работы с аналоговыми линия-

ми связи и DTI. Дальнейшее развитие цифровых принципов связи привело к

увеличению численности ISDN-станций,

что,

свою очередь, вызвало необхо-

димость создания специфического ISDN-интерфейса, обеспечивающего связь

между ISDN-станциями. При этом физическая совместимость нового ISDN-

интерфейса с DTI позволяет абонентам ISDN-станций наряду с ISDN-терми-

налами

использовать аналоговые телефонные аппараты, модемы

факсы.

Под-

ключение внешних устройств ISDN и связь между ISDN станциями показана

на

рис.

4.6.

В ISDN-сетях используются два специфических типа интерфейсов: интер-

фейс базового уровня BRJ (Basic Rate Interface), регламентирующий соедине-

ние ISDN-станции с абонентом, и интерфейс первичного уровня PRI (Primary

Rate Interface), обеспечивающий

связь

между ISDN-станциями. Логически ВМ

представляет собой особым образом структурированный цифровой поток, раз-

деленный

на три

канала:

два

информационных

канала типа В

с пропускной

спо-

собностью 64 кбит/с каждый и один служебный канал типа D с пропускной

способностью 16 кбит/с. Именно поэтому BRI имеет еще одно наименование

2В

+ D-интефейс.

При

использовании

BRI в

качестве связующего звена между

ISDN-станцией и цифровым телефонным аппаратом по В-каналам передают

оцифрованные речевые сигналы,

при

организации

же

удаленного доступа

к ПК

и ЛВС или выхода в Internet

В-каналы

используют для обмена данными. При

этом по одной линии BRI можно передавать два независимых потока сообще-

ний - по числу В-каналов.

Аналоговая

АТС

Аналоговая

АТС

1 ISDN-

станция

1 1

BRI

Внешнее

устройство

Аналоговые

линии связи

Цифровые

линии связи -

DTI

Цифровые линии

связи - PRI

ЛВС

ISDN-

станция

—'

BRI

ISDN-

терминал

Внешнее

устройство

ISDN

Автономный ПК

с внутренним

адаптером ISDN

Автономный

ПК

Рис.

4.6,

Пример подключения

внешних

устройств в

ISDN

266

4.2.

Технология

ISDN

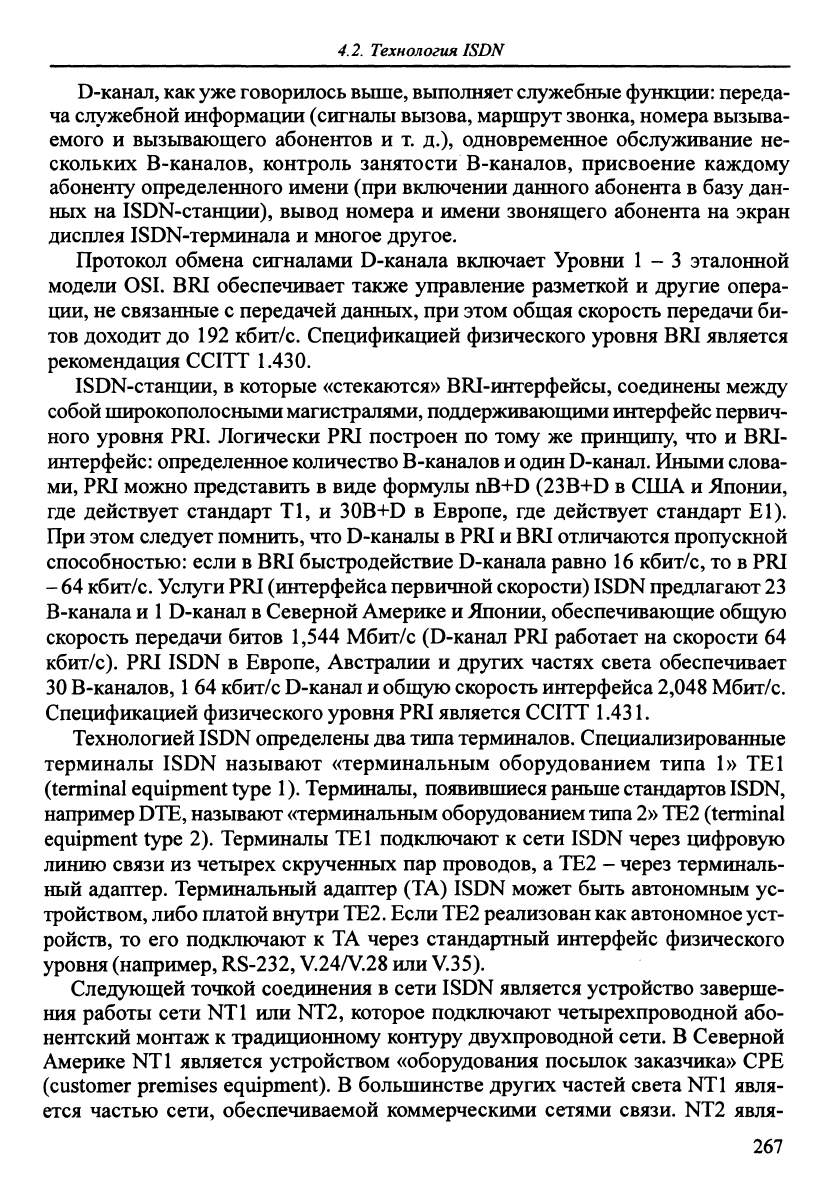

D-канал, как уже говорилось

вьппе,

вьшолняет служебные функции: переда-

ча служебной информации (сигналы вызова, маршрут звонка, номера вызыва-

емого и вызываюгцего абонентов и т. д.), одновременное обслуживание не-

скольких В-каналов, контроль занятости В-каналов, присвоение каждому

абоненту определенного имени (при включении данного абонента в базу дан-

ных на ISDN-станции), вывод номера и имени звонящего абоненгга на экран

дисплея ISDN-терминала и многое другое.

Протокол обмена сигналами D-канала включает Уровни 1-3 эталонной

модели OSI. BRI обеспечивает также управление разметкой и другие опера-

ции, не связанные с передачей данных, при этом общая скорость передачи би-

тов доходит до 192 кбит/с. Спецификацией физического уровня BRJ является

рекомендация CCITT

1.430.

ISDN-станции, в которые «стекаются» BRI-интерфейсы, соединены между

собой широкополосными магистралями, поддерживающими интерфейс первич-

ного уровня PRI. Логически PRJ построен по тому же прирщипу, что и BRI-

интерфейс: определенное количество В-каналов и один D-канал. Иными слова-

ми,

PRI можно представить в виде формулы nB+D (23B+D в США и Японии,

где действует стандарт Т1, и 30B+D в Европе, где действует стандарт Е1).

При этом следует помнить, что D-каналы в PRI и BRI отличаются пропускной

способностью: если в BRI быстродействие D-канала равно 16 кбит/с, то в PRI

- 64 кбит/с. Услуги PRI (интерфейса первичной скорости) ISDN предлагают 23

В-канала и

D-канал в Северной Америке и Японии, обеспечивающие общую

скорость передачи битов 1,544 Мбит/с (D-канал PRI работает на скорости 64

кбит/с). PRI ISDN в Европе, Австралии и других частях света обеспечивает

30 В-каналов,

64 кбит/с D-канал и общую скорость интерфейса 2,048 Мбит/с.

Спецификацией физического уровня PRI является CCITT 1.431.

Технологией ISDN определены два типа терминалов. Специализированные

терминалы ISDN называют «терминальным оборудованием типа 1» ТЕ1

(terminal equipment type 1). Терминалы, появившиеся раньше стандартов ISDN,

например DTE, называют «терминальным оборудованием типа 2» ТЕ2 (terminal

equipment type 2). Терминалы TEl подключают к сети ISDN через цифровую

линию связи из четырех скрученных пар проводов, а ТЕ2 - через терминаль-

ный адаптер. Терминальный адаптер (ТА) ISDN может быть автономным ус-

тройством, либо платой внутри

ТЕ2.

Если ТЕ2 реализован как автономное уст-

ройств, то его подключают к ТА через стандартный интерфейс физического

уровня (например, RS-232, V.24/V.28 или V.35).

Следующей точкой соединения в сети ISDN является устройство заверше-

ния работы сети NT1 или NT2, которое подключают четырехпроводной або-

нентский монтаж к традиционному контуру двухпроводной сети. В Северной

Америке NT1 является устройством «оборудования посьшок заказчика» СРЕ

(customer premises equipment). В большинстве других частей света NT1 явля-

ется частью сети, обеспечиваемой коммерческими сетями связи. NT2 явля-

267

Технологии глобальных

сетей

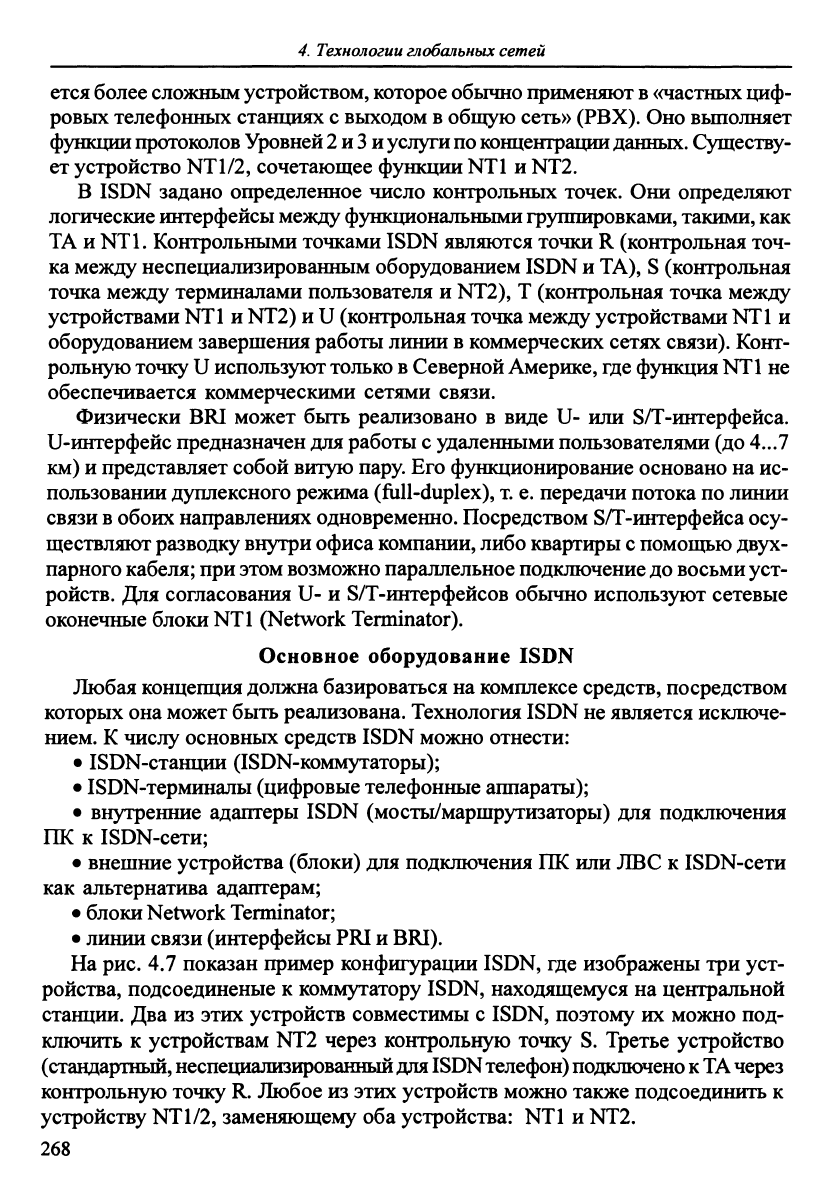

ется более сложным устройством, которое обычно применяют в «частных циф-

ровых телефонных станциях с выходом в общую сеть» (РВХ). Оно вьшолняет

функции протоколов Уровней

и услуги по концентрации данных. Существу-

ет устройство NT1/2, сочетающее функции

NT1

и NT2.

В ISDN задано определенное число контрольных точек. Они определяют

логические интерфейсы между функциональными группировками, такими, как

ТА и

NT1.

Контрольными точками ISDN являются точки R (контрольная точ-

ка между неспециализированным оборудованием ISDN и ТА), S (контрольная

точка между терминалами пользователя и NT2), Т (контрольная точка между

устройствами

NT1

и NT2) и U (контрольная точка между устройствами

NT1

оборудованием завершения работы линии в коммерческих сетях связи). Конт-

рольную точку и используют только в Северной Америке, где функция

NT1

не

обеспечивается коммерческими сетями связи.

Физически BRI может быть реализовано в виде U- или

S/Т-интерфейса.

U-интерфейс предназначен для работы с удаленными пользователями (до 4...7

км) и представляет собой витую пару. Его функционирование основано на ис-

пользовании дуплексного режима (full-duplex), т. е. передачи потока по линии

связи в обоих направлениях одновременно. Посредством

S/Т-интерфейса

осу-

ществляют разводку внутри офиса компании, либо квартиры с помощью двух-

парного кабеля; при этом возможно параллельное подключение до восьми уст-

ройств. Для согласования U- и

S/Т-интерфейсов

обьршо используют сетевые

оконечные блоки

NT1

(Network Terminator).

Основное оборудование ISDN

Любая концепция должна базироваться на комплексе средств, посредством

которых она может быть реализована. Технология ISDN не является исключе-

нием. К числу основных средств ISDN можно отнести:

• ISDN-станции (ISDN-коммутаторы);

• ISDN-терминалы (цифровые телефонные аппараты);

• внутренние адаптеры ISDN (мосты/маршрутизаторы) для подключения

ПК к ISDN-сети;

• внешние устройства (блоки) для подключения ПК или ЛВС к ISDN-сети

как альтернатива адаптерам;

• блоки Network Terminator;

• линии связи (интерфейсы PRI и BRI).

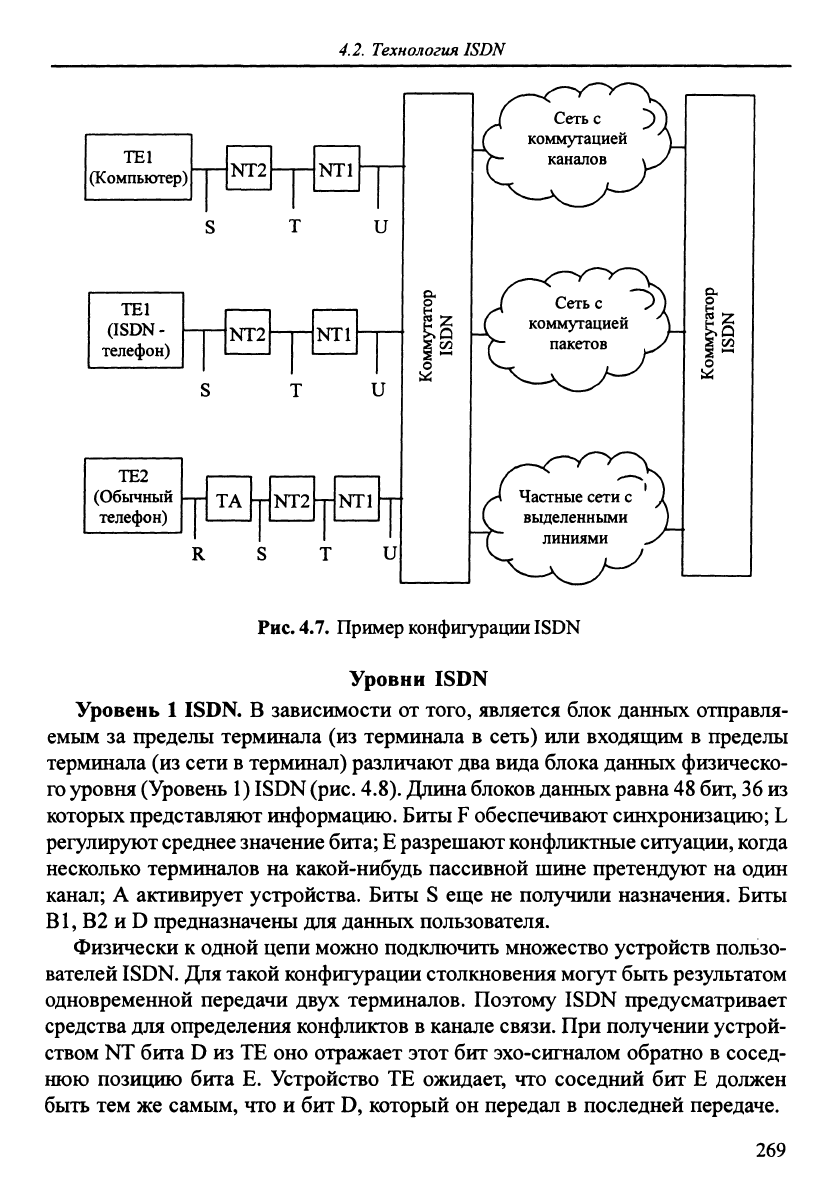

На рис. 4.7 показан пример конфигурации ISDN, где изображены три уст-

ройства, подсоединеные к коммутатору ISDN, находящемуся на центральной

станции. Два из этих устройств совместимы с ISDN, поэтому их можно под-

ключить к устройствам NT2 через контрольную точку S. Третье устройство

(стандартный, неспециализированный для ISDN телефон) подключено к ТА через

контрольную точку R. Любое из этих устройств можно также подсоединить к

устройству NT1/2, заменяющему оба устройства: NT1 и NT2.

268

4.2.

Технология

ISDN

TEl

(ISDN-

1 телефон)

NT2 NTl

TE2

(Обычный

телефон)

ТА

Рис.

4.7.

Пример конфигурации ISDN

Уровни ISDN

Уровень 1 ISDN. В зависимости от того, является блок данных отправля-

емым за пределы терминала (из терминала в сеть) или входящим в пределы

терминала (из сети в терминал) различают два вида блока данных физическо-

го

уровня (Уровень

1) ISDN

(рис.

4.8).

Длина

блоков

данных равна

бит,

из

которых представляют

информацию.

Биты

обеспечивают синхронизацию; L

регулируют среднее значение

бита;

разрешают конфликтные

ситуации,

когда

несколько терминалов на какой-нибудь пассивной шине претендуют на один

канал; А активирует устройства. Биты S еще не получили назначения. Биты

В1,

В2 и D предназначены для даьшъгх пользователя.

Физически к одной цепи можно подключить множество устройств пользо-

вателей

ISDN.

Для такой конфигурации столкновения могут быть результатом

одновременной передачи двух терминалов. Поэтому ISDN предусматривает

средства для определения конфликтов в канале связи. При получении устрой-

ством NT бита D из ТЕ оно отражает этот бит эхо-сигналом обратно в сосед-

нюю позицию бита Е. Устройство ТЕ ожидает, что соседний бит Е должен

быть тем же самым, что и бит D, который он передал в последней передаче.

269
