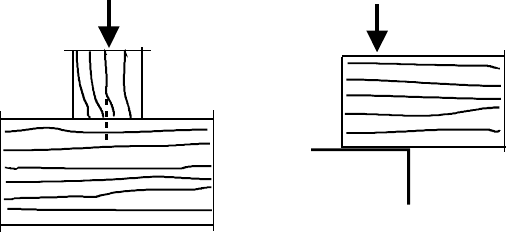

Существует еще один тип нагельных соединений – со стальными
накладками (см. рис. 25). Эти соединения могут быть применены, когда
обеспечена необходимая плотность постановки нагелей. Здесь могут
применяться односрезные гвозди, шурупы, глухари или глухие стальные
цилиндрические нагели. Глухие стальные цилиндрические нагели должны
иметь заглубление в древесину сплачиваемого элемента на величину не менее
5d
(d – диаметр нагеля в см).
Нагельные соединения со стальными накладками рассчитывают
аналогично выше рассмотренным нагельным соединениям. Стальные накладки
необходимо проверять на прочность при растяжении по ослабленному
отверстием под нагель сечению и по смятию стенок сверленых отверстий.
Гвозди. Гвозди в соединениях работают как нагели. Однако тот факт, что
они забиваются в древесину, обусловливает некоторые особенности их работы:
- при диаметре гвоздей менее 6 мм их несущая способность на сдвиг не
зависит от угла, образованного направлениями силы и волокон;
- заостренный конец гвоздя перерезает и раздвигает волокна, увеличивая
опасность раскалывания.
Эту опасность уменьшают более редкой расстановкой
гвоздей, по сравнению с нагелями;
- при расчете учитываются только те гвозди, глубина защемления которых
в древесине составляет не менее 4d
ГВ
(d
ГВ
– диаметр гвоздя в см); при этом
заостренный конец длиной 1,5d
ГВ
не учитывается в работе. Недостатком
гвоздевых соединений является их ползучесть.
Шурупы и глухари. Шурупы и глухари относятся к глухим нагелям,
защемленным в деревянном элементе частью его толщины. Шурупы и глухари
применяются для крепления металлических планок к деревянным элементам.
Устанавливаются в отверстия, диаметр которых равен 0,8d
В
(где d
В
– диаметр
не нарезанной части в см). Поэтому расстояния между осями шурупов и
глухарей принимаются несколько большими. Несущая способность шурупов и
глухарей определяется аналогично стальным цилиндрическим нагелям.
Штампованные когтевые шайбы Леннова. Штампованные когтевые
шайбы разработаны Ленновым в военной инженерной академии (ВИА).
Представляют собой шайбу с отверстием в центре, по боковой поверхности
которой выштампованы зубья треугольной формы с углом заострения меньше
45
0
. Шайба имеет одинаковую несущую способность вдоль и поперек волокон.
Диаметры заготовок для шайб равны – 10,7 см, 13,3 см, 16 и 20 см. Шайба
каждого диаметра имеет свою несущую способность, которая устанавливается
экспериментально. Забивка шайбы выполняется ударным способом с помощью
молота весом 50 кгс, который падает с высоты 2-х м.
