Утилита загрузки данных
Загрузка данных с приемника
Загрузка
297
Загрузка данных с приемника
Загрузку и добавление в проект необработанных данных с приемника
GPS можно выполнить, выбрав опцию
Загрузить исходные данные
с
приемника или карты в меню Проект программы GNSS Solutions.
Используйте эту опцию для непосредственной загрузки данных с карты
данных приемника или локального устройства чтения карт, или же с
жесткого диска компьютера.
Если у вас есть возможность извлечь карту данных из приемника и
загрузить с нее файлы при помощи устройства чтения карт данных, вам все
равно следует использовать утилиту загрузки данных для преобразования
файлов. Если вы просто скопируете файлы с карты данных, не конвертируя
их, программа GNSS Solutions не сможет их прочитать и импортировать.
Если вы подключаете приемник к компьютеру через USB-порт, то
перед
началом загрузки убедитесь, что приемник надежно подсоединен к
компьютеру и включен. В противном случае кнопка
Подключение через
USB
будет неактивна.
1. Подсоедините приемник к компьютеру. Существует два метода
загрузки данных: через последовательный порт или через порт USB.
Рекомендуется использовать USB-порт, так как в этом случае
передача данных происходит значительно быстрее. Проверьте,
включено ли питание.
2. В меню Проект выберите Загрузить исходные данные с
приемника или карты
.
F
Утилита загрузки данных
Загрузка данных с приемника
298

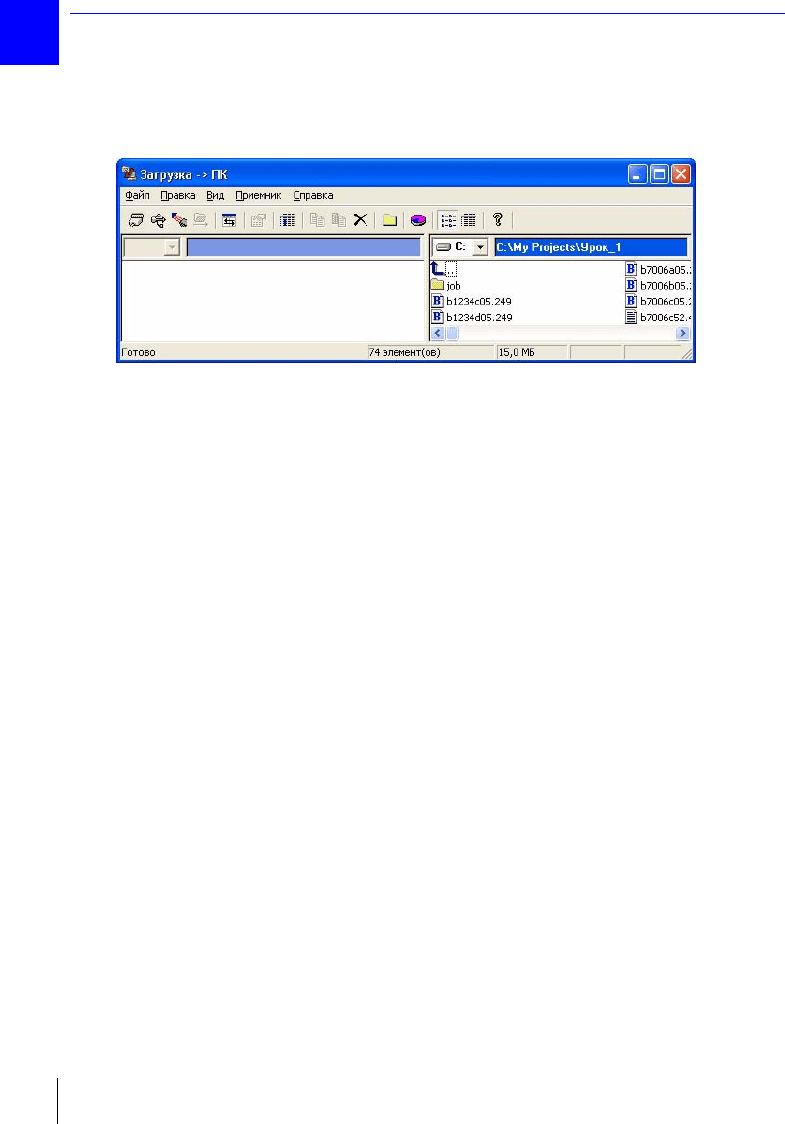

Появится главное окно утилиты загрузки данных:
Окно загрузки состоит из двух панелей. В правой панели (панель
компьютера) отображаются файлы в папке проекта на компьютере,
если таковые имеются. В левой панели (в данный момент в ней
ничего нет) будут показываться файлы карты данных после того,
как вы выберете соответствующую папку на компьютере (если вы
используете локальное устройство считывания
карт данных или уже
скопировали неизмененный файл micro_z.bin с карты данных на
жесткий диск компьютера) или будет установлено соединение с
приемником (если используете карту данных в приемнике).
Утилита загрузки данных
Загрузка данных с приемника
Загрузка
299
В таблице ниже описываются кнопки панели инструментов:
Кнопка Описание
Кнопка Соединение через кабель – Нажмите на эту кнопку, чтобы
открыть диалоговое окно Подключение через кабель и
подключиться к приемнику через последовательное соединение.
Кнопка Соединение через USB – Нажмите на эту кнопку, чтобы
открыть диалоговое окно Соединение через USB и подключиться
к приемнику через USB-соединение.
Кнопка Соединение через ИК
Кнопка Переключить источник данных – Нажмите на эту кнопку,
чтобы открыть диалоговое окно Переключить источник данных и
установить соединение с другим приемником.
Кнопка Переключить панель – Щелкните по этой кнопке чтобы
переключить активную панель.
Кнопка Инфо о сеансе – Нажмите эту кнопку, чтобы открыть окно
Информация о сеансе и установить параметры сеанса для файла
данных.
Кнопка Выбрать файлы – Используйте эту кнопку для выбора
файлов на основании маски. Откроется диалоговое окно Выбрать
файлы, где вы сможете ввести маску для их отбора.
Кнопка Копировать в – Используйте эту кнопку для копирования
выбранных файлов в текущую папку на компьютере.
Кнопка Переместить в – Используйте эту кнопку для перемещения
выбранных файлов в текущую папку на компьютере.
Кнопка Удалить – Эта кнопка позволяет удалить выбранный(е)
файл(ы).
Кнопка Создать папку – Используйте эту кнопку для создания
новой папки в текущей папке на компьютере.
Кнопка Свободное место – Используйте эту кнопку для проверки
наличия свободного пространства на текущем жестком диске или в
приемнике.
Кнопка Краткая инфо – Щелкните по этой кнопке, чтобы
отобразить одни лишь имена файлов.
Кнопка Подробрая инфо – Нажмите эту кнопку, чтобы в списке
отображались имя, размер, дата и время последнего изменения
каждого файла или папки.
F
Утилита загрузки данных
Загрузка данных с приемника
300
3. В меню Файл выберите пункт Соединение.
Если вы загружаете данные с карты данных, вставленной в
устройство чтения карт компьютера, выберите
ПК-привод и
пропустите шаг 4.
Если вы загружаете данные с приемника, выберите Приемник,
а
затем Соединение через USB для подключения приемника
посредством USB-кабеля или
Соединение через кабель для
подключения приемника посредством кабеля RS232.
a) Если вы выбрали Соединение через USB, откроется диалоговое
окно
Подключить через USB. Если через USB к компьютеру
подключено только устройство Z-Max, то окно будет выглядеть
следующим образом (будет предложена только одна опция
"Z-Max USB устройство1"):
Кнопка Справка – Используйте эту кнопку для вызова справочной
системы.
Кнопка Что это такое? – Нажмите эту кнопку, а затем щелкните в
любом месте окна или меню, чтобы получить справку по данному
элементу.
Кнопка Описание
Утилита загрузки данных
Загрузка данных с приемника
Загрузка
301

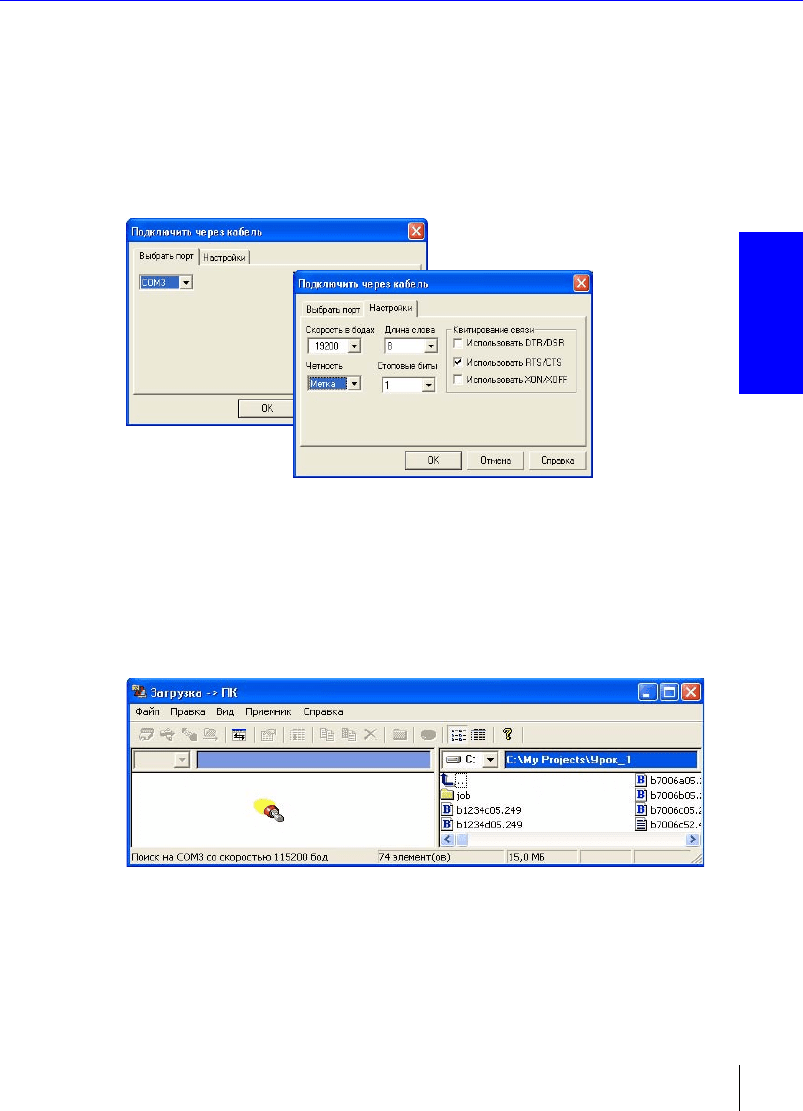

b) Если вы выбрали Соединение через кабель, откроется
диалоговое окно
Подключить через кабель. Выберите
используемый последовательный порт и укажите правильные
параметры связи во вкладке
Настройки:
4. Нажмите кнопку OK. Утилита установит соединение, и будет
показано содержимое карты данных. Перед этим, а также при
первом подключении к карте данных утилита загрузки потратит
некоторое время на установление файловой системы карты данных.
Процесс отображается в нижней части левой панели (он может
занять некоторое время):
F
Утилита загрузки данных
Загрузка данных с приемника
302

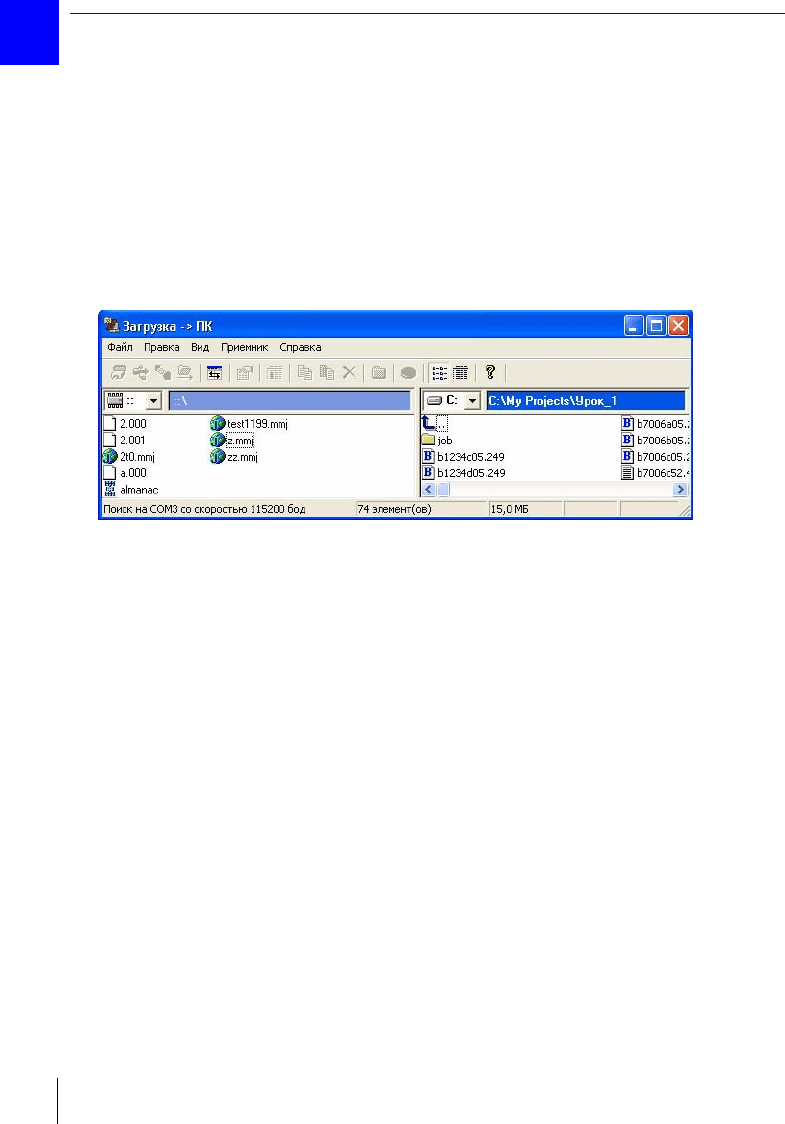

После установления системы в левой панели окна будут показаны
файлы, хранящиеся на карте данных. Обратите внимание на то,
что
имена U-файлов соответствуют соглашениям по наименованию,
определенным для файлов на картах данных, за исключением того,
что при отображении в списке предшествующая буква "U"
заменяется значком с буквой "G" внутри глобуса, означающей
"геодезические данные".
5. Убедитесь, что на компьютере выбрана папка проекта или папка,
в
которой вы хотите сохранить файлы данных.
6. Если вам нужно создать новую папку, щелкните в любом месте
панели ПК (справа), нажмите кнопку
Создать папку и введите имя
новой папки. Старайтесь использовать понятные имена, которые
можно легко запомнить. Удо б н е е всего разместить файлы в папке
проекта.
7. Выберите файлы данных, которые вы хотите загрузить,
и
перетащите их на панель ПК. Чтобы выбрать группу
последовательных файлов, удерживайте нажатой клавишу Shift.
Чтобы выбрать несколько отдельных файлов, удерживайте нажатой
клавишу Ctrl.
Утилита загрузки данных
Загрузка данных с приемника
Загрузка
303

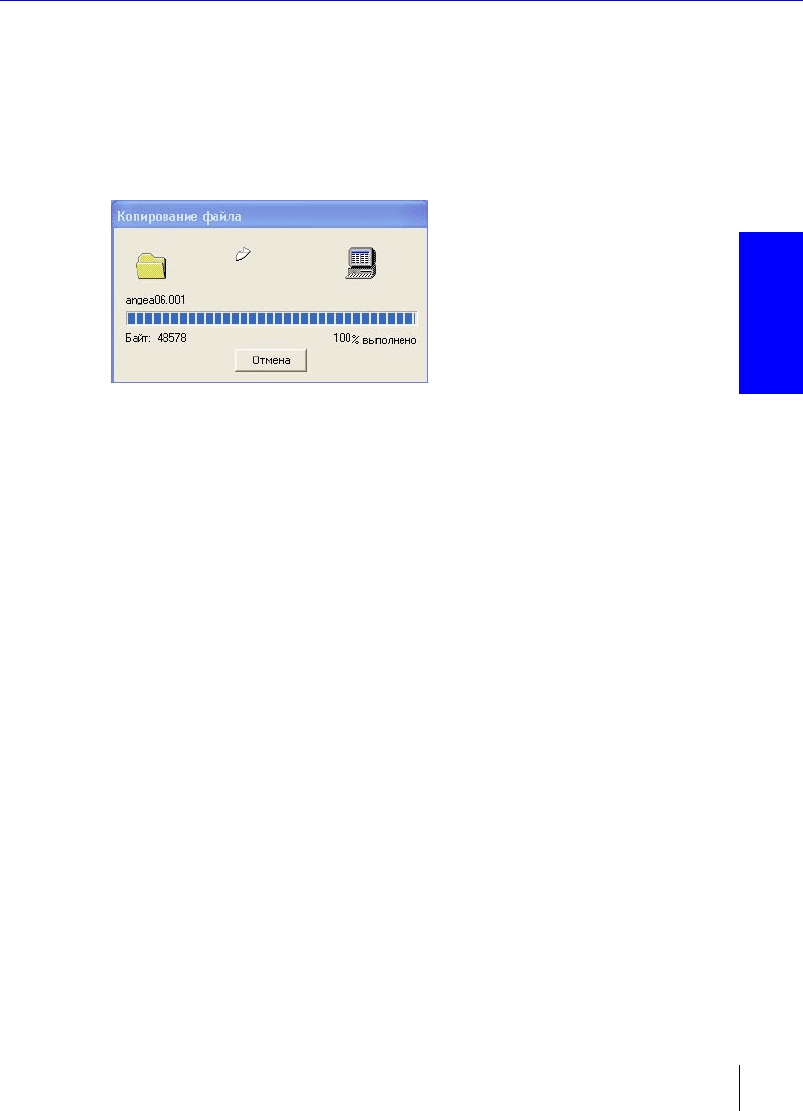

8. Утилита загрузки скопирует файлы в компьютер. При этом ход
выполнения загрузки отображается в соответствующем диалоговом
окне:
На этом процедура загрузки заканчивается. После загрузки с
приемника файлы данных не удаляются с карты данных. Чтобы
удалить файлы данных с приемника, выделите их и нажмите кнопку
Delete на панели инструментов. Функция Переместить
сначала
копирует, а затем удаляет выбранные файлы.
После проверки работоспособности загруженных файлов старайтесь
удалять их с карты данных. В противном случае во время следующей
съемки память может переполниться, и вам не удастся завершить
работу.
F
Утилита загрузки данных
Загрузка данных с приемника
304
Загрузка из Интернета
Введение
Интернет
Загрузка
305
Приложение G: Загрузка из
Интернета
Введение
Эта утилита позволяет загружать исходные данные в формате
RINEX
или точные орбиты от поставщика через всемирную сеть.
Можно использовать утилиту "Загрузка из Интернета" отдельно
или
при импорте файлов в активный проект. В последнем случае
"Загрузка
из Интернета" автоматически заполнит поля Начальная
дата
, Начальное время и Продолжительность для того, чтобы они
соответствовали файлу наблюдений, который вы выбрали для импорта.
Это означает, что утилита "Загрузка из Интернета" по умолчанию
будет
запрашивать у поставщика данных информацию за период,
соответствующий времени файла наблюдения.
Для того чтобы запустить утилиту "Загрузка из Интернета" отдельно,
достаточно выбрать
Пуск>Программы>GNSS Solutions>Internet
Download
или щелкнуть по значку Загрузка из Интернет в разделе
Утилиты.
Для запуска утилиты "Загрузки из Интернета" через окно Импорт
данных GPS
щелкните кнопку Добавить исходные данные и
выберите
Загрузить из сети Интернет.
Вы также можете запустить утилиту двойным щелчком по значку
Загрузка из Интернета в разделе Импорт. В этом случае "Загрузка из
Интернета" автоматически заполнит поля
Начальная дата, Начальное
время
и Продолжительность для того, чтобы они соответствовали
файлам наблюдений, открытым в проекте.
G
Загрузка из Интернета
Работа с утилитой "Загрузка из Интернета"
306

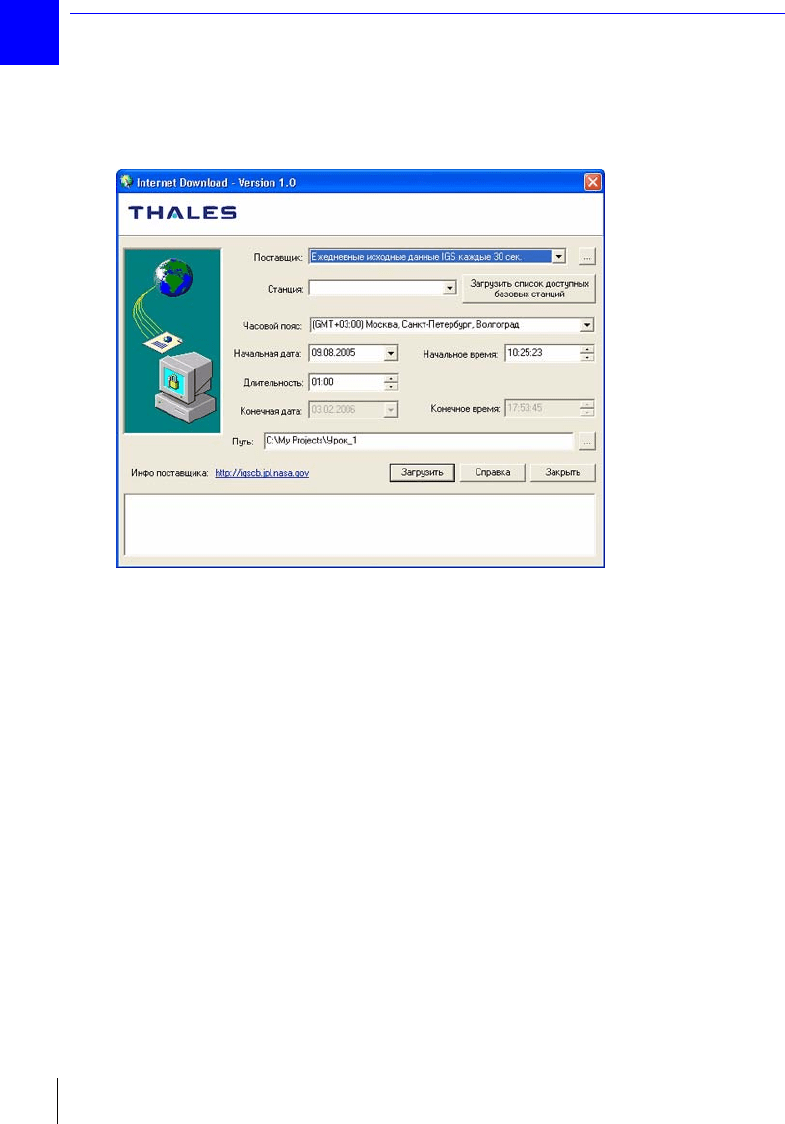

Окно утилиты "Загрузка из Интернета" выглядит так:
Работа с утилитой "Загрузка из Интернета"
Пользоваться окном утилиты "Загрузка из Интернета" следует так:
- Поставщик: В это поле помещается веб-адрес поставщика
данных.
Утилита "Загрузка из Интернета" содержит список
из
10 поставщиков. При выборе одного из них соответствующий
веб-адрес отображается в нижней части окна (подчеркнутые синие
буквы) после слов "Инфо поставщика:". Щелчок по адресу запустит
программу Internet Explorer для подключения к нужному сайту.
-
Станция
: Это поле отображается только в том случае, если вы
выбрали поставщика исходных данных в поле
Поставщик
. Теперь
необходимо выбрать станцию, для которой вы хотите получить
исходные данные.
Кнопка Загрузить список доступных базовых станций позволяет
запросить у поставщика обновленный список всех станций, для
которых собраны файлы исходных данных. Сначала щелкните на
этой кнопке, а затем выберите название станции в поле
Станция.
