222

Глаяа 4. Проектирование городских Зеленых насаждений

рией. В южных районах дорожки

делают несколько выше окружающей

территории и без лотков. Вода отво-

дится на газоны.

Для парковых дорог с интенсивным

движением нижнее основание (10—15

см) делают из щебня, гравия, кир-

пичного боя. На песчаных грунтах для

этих целей применяют крупнозернис-

тый песок. На влажных местах ус-

траивают дренаж до 10 см (мелкий

гравий, шлак, песок). Выравнивающий

слой для этого типа дорожек делают

из песка, стабилизированного цемен-

том 10 %. Швы также заполняют

песком и заливают цементным раство-

ром. На дорожках, прогулочных тро-

пинках с незначительной нагрузкой

плиты укладывают на песчаный слой.

Толщина плит при этом больше, чем

для покрытий с прочным основанием.

Швы заделывают песком. На влажных

почвах под песчаный слой насыпают

5—10 см мелкого гравия, шлака или

щебня.

Лестницы, пандусы и подпорные

стенки. Практически любая городская

территория, в том числе и участки

зеленых насаждений имеют уклон по-

верхности земли. В зависимости от

рельефа местности для движения пеше-

ходов создают специальные сооруже-

ния: при небольших превышениях от-

меток площадок и уклоне до 8 %

-пандусы, при более крутом рельефе

предпочтительны серпантины или лест-

ницы, при очень больших превыше-

ниях устраивают фуникулеры, лиф-

ты-подъемники, подвесные канатные

дороги, эскалаторы и т. д.

Лестница является важной архитек-

турно-художественной частью городс-

кого ландшафта. Она легко вписыва-

ется в зелень холмов, способствует

их масштабному восприятию, ее очер-

тания хорошо сочетаются с зеркаль-

ной поверхностью водоемов, она уместна

при завершении дальних перспектив.

Для облегчения подъема или спуска

(проектируя лестницы, следует учи-

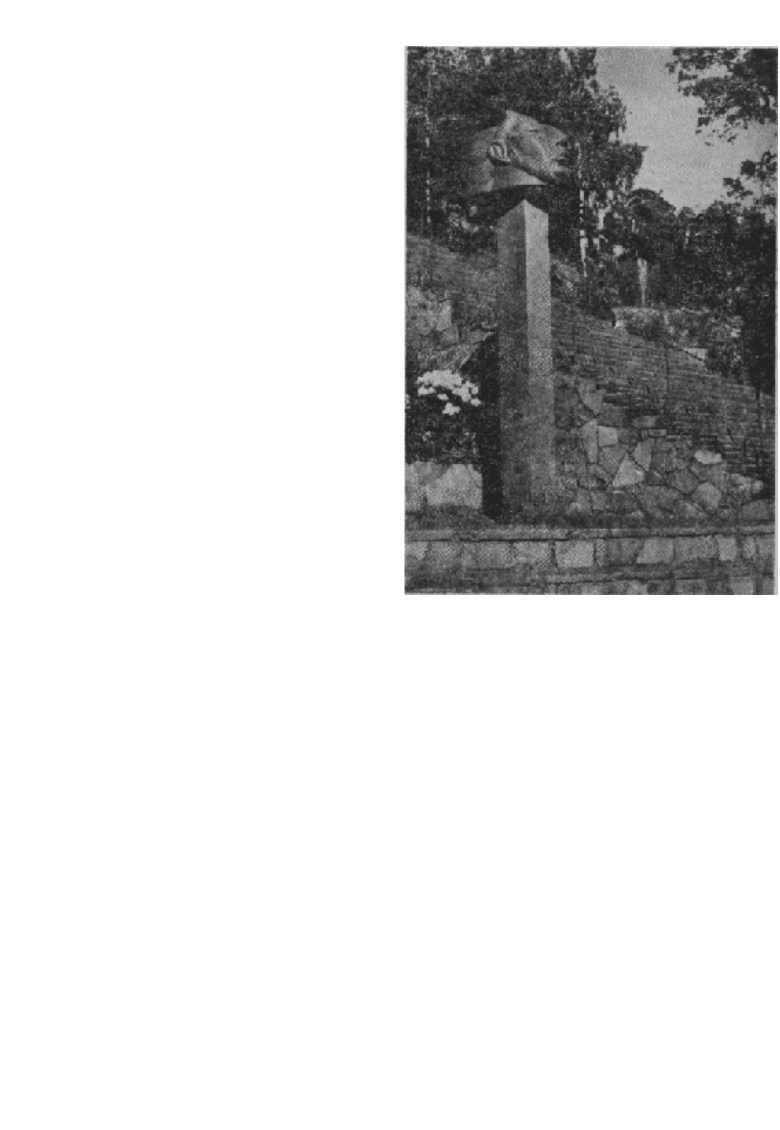

4.42. — Стокгольм, Карла Миллеса в музее

Лестница и скульптура под открытом небом

тывать движение пешеходов в двух

направлениях) длинные монотонные

лестницы рачленяют на несколько

маршей и устраивают площадки для

отдыха. От размещения отдельных мар-

шей лестницы зависит широта откры-

вающегося обзора. Повороты, изгибы

усиливают впечатление от окружаю-

щего пространства, изменяются углы,

под которыми рассматриваются наибо-

лее интересные объекты, а вследствие

этого и их очертания. Непостоянно

и расстояние до них.

В зависимости от назначения лест-

ницы выбирается ее конструкция, раз-

меры и форма. Главные, парадные

лестницы оформляются скульптурой,

вазами, цветочницами, оригинальными

светильниками, фонтанами, каскадами.

Второстепенные лестницы, как правило,

вписывают в окружающий ландшафт.

В парках нашли распростра-

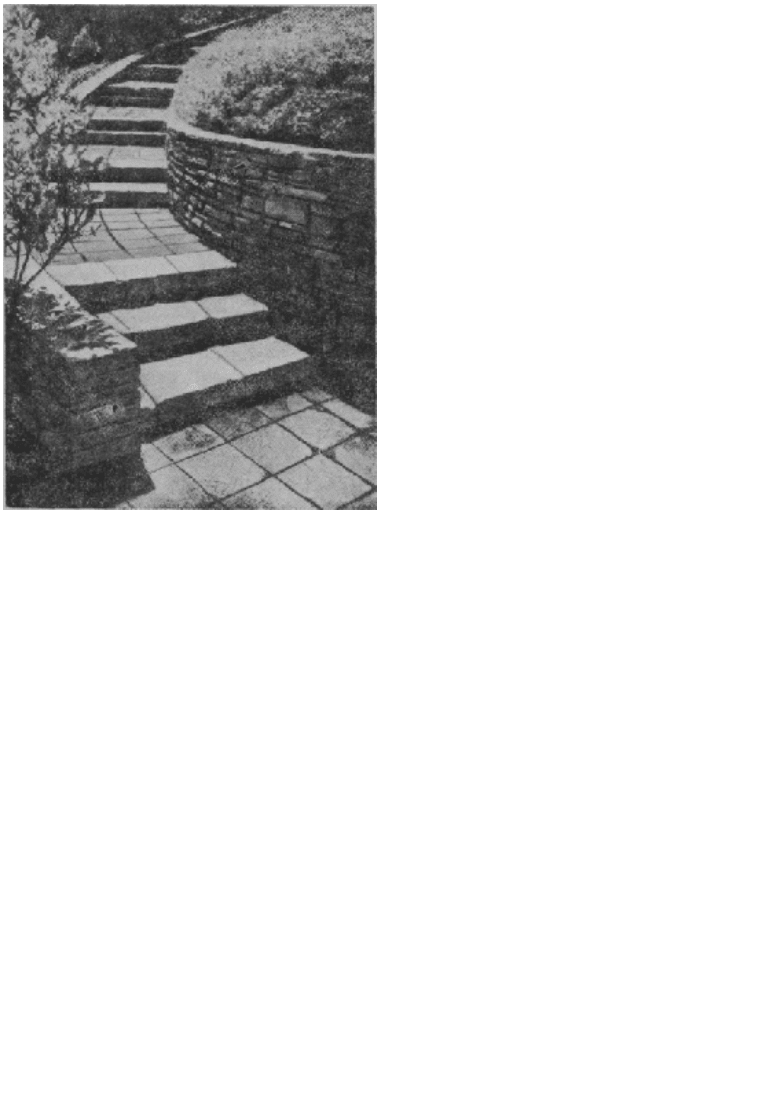

4.43. Лестница с подпорной

стенкой на повороте

дорожки

нение и лестницы-тропы или тропы

с отдельными ступенями, которые легко

сбегают по склону горы среди кустов

и деревьев и очень удобны для спуска

и подъема.

Хотя для каждого человека в за-

висимости от его роста, веса, походки

и т. п. наиболее удобен свой опреде-

ленный уклон лестницы, оптимальным

для лестниц, размещенных среди зеле-

ных насаждений, считается уклон 1:3

или более пологий. Поскольку в парках

и садах посетители отдыхают, гуляют

прогулочным шагом, для них создают

лестницы со ступенями высотой 10—

12 см и шириной 38—40 см, которые

значительно облегчают подъем (типо-

вая лестница в жилых и общественных

зданиях имеет соответственно 15 и

30 см).

Ширина лестниц принимается в за-

висимости от интенсивности движения,

но не менее 0,7 м на одного человека

и 1,5 м при встречном движении. На

лестницах, которыми часто пользуются

пешеходы с колясками или велосипе-

дами, часть ширины лестницы ^заменя-

ют пандусом. В суровых климатичес-

ких условиях, где часто происходит

обледенение лестниц, совершенно необ-

ходим поручень, хотя бы с одной

стороны.

Лестничные площадки отдыха одно-

временно служат и смотровыми пло-

щадками, с которых открываются жи-

вописные панорамы города. Иногда

по архитектурно-планировочным сооб-

ражениям или при необходимости

сохранить уровень земли вокруг су-

ществующего крупного или интересного

дерева площадку создают между

ступенями.

Лестницы лучше всего создавать из

твердого нескользкого материала ес-

тественного происхождения — гранита,

базальта, габбро и т. п. В садах и парках

на участках, где нет интенсивного

пешеходного движения, живописность

лестницы можно придать с помощью

специальных «карманов» между

ступенями, заполненных землей, куда

высаживаются стойкие к вытаптыва-

нию травы и полевые цветы. При

создании таких лестниц можно исполь-

зовать ступени из кирпича или дерева,

пропитанного смолой и уложенного на

песчаную подушку. Хорошо смотрятся

на участках с небольшим перепадом

рельефа и легко вписываются в ланд-

шафт лестничные сходы из срезов

крупных деревьев. Однако такие лест-

ницы хотя и живописны, но, к сожале-

нию, недолговечны и требуют ухода

при эксплуатации.

Для обеспечения связи между пло-

щадками, расположенными на разных

уровнях рельефа, устраивают пандусы

— пологие спуски-подъемы. При этом

необходимо учитывать, что пандус при

одной высоте подъема с лестничным

маршем в 3—4 раза длиннее его.

Пандусы должны иметь

неразмокае-мое, твердое, нескользкое

покрытие, удобное для пешеходов.

Получили распространение пандусы из

бетонных

224

Глава 4. Проектирование городских зеленых насаждений

шероховатых рифленых плит, из плит в

сочетании с мозаикой, с вкраплениями

гравия, голыша, с полосами щебня,

брусчатки, из штучных плит со швами,

засеянными травой.

В некоторых случаях, особенно на

пологих склонах, создают низкие, но

широкие и с наклонной верхней по-

верхностью ступени, при этом возникает

чрезвычайно пологая лестница или

пандус с отдельными ступенями, кото-

рый получил название итальянский

пандус.

Важную роль в организации про-

странства на пересеченной местности

играют подпорные стенки. В условиях

сложного рельефа они необходимы не

только для укрепления крутых склонов

и сдерживания подвижек грунта, но и,

обладая высокими декоративными, ар-

хитектурно-планировочными достоин-

ствами, совершенно незаменимы при

создании интересных ландшафтных

композиций.

Подпорным стенкам свойственно

четкое обозначение границ разных

уровней, даже когда они незначительны

по высоте,— этим они отличаются от

откосов, которые имеют плавные мягкие

переходы. С помощью подпорных

стенок завершают интересные перспек-

тивы, облегчают восприятие простран-

ства, создают архитектурные акценты

среди зеленых насаждений, помогают

искусственным сооружениям гармо-

нично вписываться в сложившееся

окружение за счет гибкого начертания

в плане, варьирования высоты и

применения в каждом конкретном

случае необходимого строительного

материала.

Широкое использование подпорных

стенок для создания горизонтальных

террас на территориях с уклоном

свойственно многим признанным про-

изведениям ландшафтной архитектуры

прошлых лет. Например, в парке

«Архангельское» под Москвой посе-

тители спускаются к зеленому широ-

кому партеру по лестницам двух

террас, созданных с помощью под-

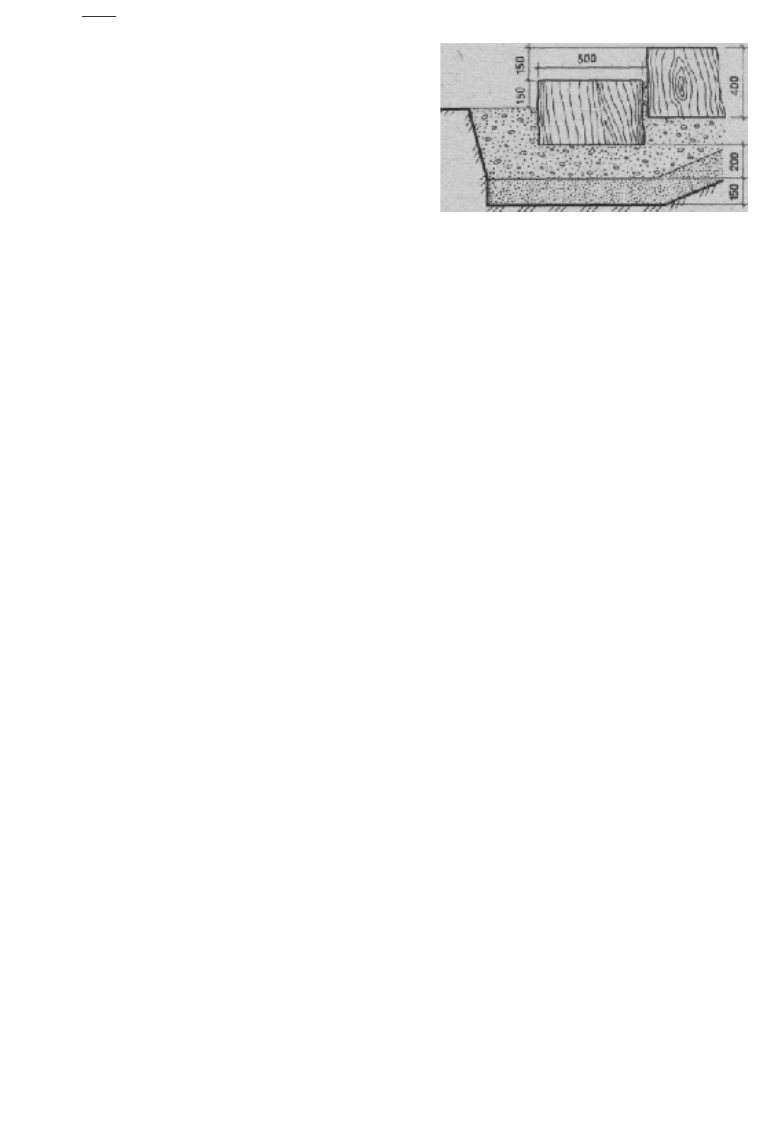

4.44. Лестница из

спилов бревен

порных стенок, оформленных мрамор-

ной скульптурой и вазами.

Подпорные стенки широко приме-

няются современными инженерами и

архитекторами в условиях сложного

рельефа местности. В них могут быть

вкомпонованы скамьи, лестницы; они

создаются с фонтаном, родником или

водопадом; их комбинируют с озеле-

ненными или обработанными камнем

откосами или завершают ими нижнюю

часть. Особенно хорошо смотрятся под-

порные стенки из естественного камня

в сочетании с богатой раститель-

ностью.

Чем выше подпорная стенка, тем

большему давлению она подвергается

со стороны грунта склона. Для подпор-

ных стенок свыше 1 м используют

наиболее прочные материалы (бетон,

кирпич или камень). Для них необхо-

дим фундамент глубиной не менее

80 см, который для устойчивости дол-

жен быть на 15—20 см шире стенки.

Подпорные стенки из естественного

камня в натуральном виде или слегка

обработанного создают с помощью

«сухой» укладки на фундамент круп-

ных камней и плит в шахматном

порядке и заполнения пространства

между ними более мелкими. Для

создания прочной высокой подпорной

стены камни и плиты укладывают на

цементно-известковый раствор. Хоро-

шо смотрятся стенки с вкраплениями

выступающих, оригинальной формы

больших камней или валунов. Приме-

нение сборного железобетона или

монолита требует обработки поверх-

Архитектурно-художественные и инженерные элементы территорий зеленых насаждений

225

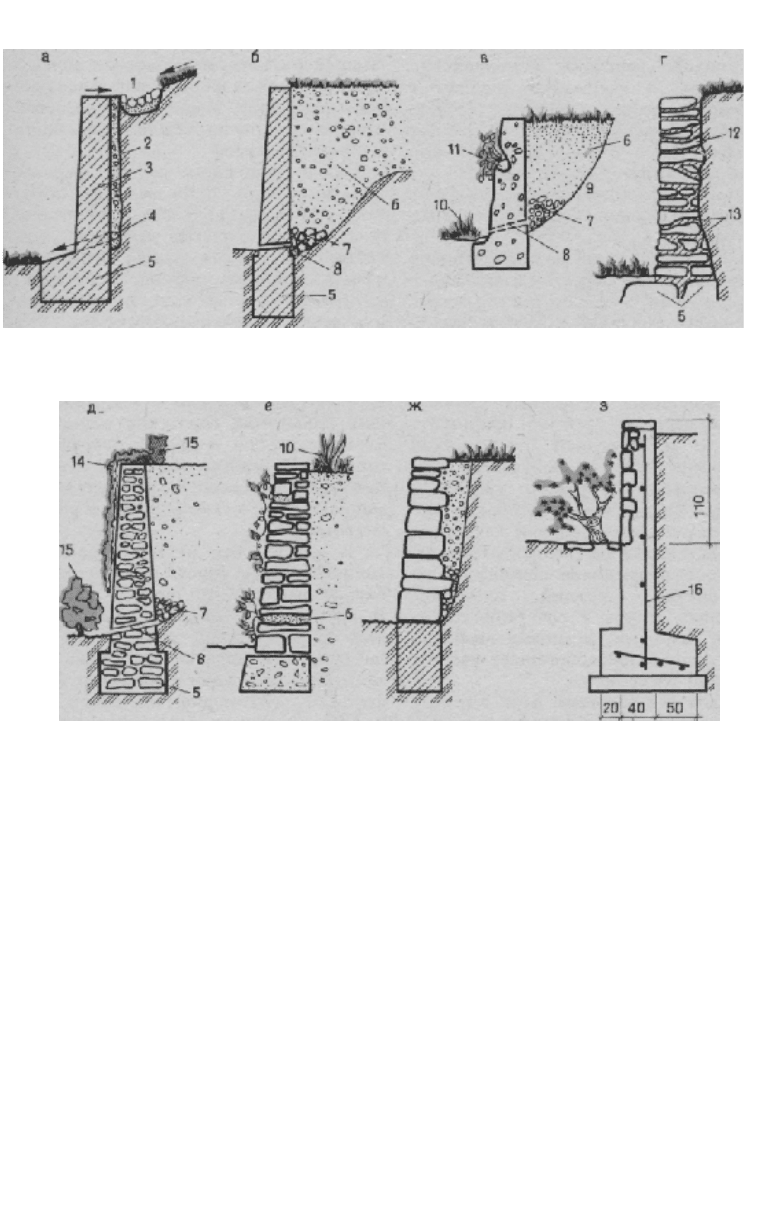

4.45. Конструкции подпорных

стенок: подпорная стенка из

бетона: а) / — открытый лоток;

2 — дренирующий слой из

песка; 3 — тело подпорной

стенки; 4 — дренажная труба; 5

— фундамент; 6)6 — насыпной

грунт; 7 — щебень; S — дренаж;

в) 9 — прочный грунт; 10 —

многолетние цветущие растения;

ности с целью

защиты ее от

выветривания и придания подпорным

стенкам эстетического вида.

Для получения рельефных поверх-

ностей различной толщины, конфигу-

рации, объема используют два основ-

ных способа: опалубочный и безопа-

лубочный. При втором способе сплош-

ную облицовку заданной толщины

создают путем пневмонабрызга матери-

ала. Опалубочный способ предпола-

гает использование специальных опалу-

бок (трафаретов) для получения деко-

ративных барельефных композиций на

поверхности подпорной стенки.

При обработке поверхности приме-

няют самые разнообразные приемы:

наносят рисунок, поверхность бетона

облицовывают керамикой, плиткой из

естественного камня и т. д. Особую

живописность подпорным стенкам при-

дают вьющиеся, лазающие или ампель-

ные формы цветущих растений. С этой

целью в каменной кладке, бетоне или

других материалах составляют неболь-

шие «карманы», делают широкие швы,

устраивают специальные ниши или вы-

ступы, которые заполняют питательной

землей, куда высаживают растения.

8 В. А. Горохов

—

карман для посадки

растений; подпорная стенка

из тесаных каменных плит:

12 — плиты; 13 —

засыпаемая смесь для

скрепления плит; подпорная

стена бутовой кладки; г) 14

— вьющиеся растения; 15 —

кустарник; каменная

подпорная стена сухой

кладки; е, ж)

железобетонная подпорная

стенка; з) 16 — арматура

226

Для полива растений и сохранения

влаги швы и «карманы» создают с

некоторым уклоном внутрь стенки.

Верхней поверхности подпорной стенки

придают уклон в сторону лотка для

стока дождевых и талых вод.

При организации каменистых садов

создают небольшие подпорные стенки

высотой 40—50 см.

Хотя в городской жилой застройке

подпорные стенки имеют определенные

преимущества перед откосами, сокра-

щающими площадь и без того не-

больших внутримикрорайонных терри-

торий, в то же время они могут

стать причиной несчастных случаев.

Поэтому их ограждают или при высоте

более 1 м заменяют несколькими

невысокими стенками, получая спокой-

ный переход от одного уровня к

другому. Такой прием особенно це-

лесообразен при наличии деревьев,

произрастающих на разных отметках.

Умелое применение элементов бла-

гоустройства — лестниц, пандусов,

подпорных стенок в сочетании с от-

косами, газонами, зелеными насажде-

ниями значительно обогащает участок

городской застройки.

Фонтаны и водоемы. Вода в городе

используется в двух формах — в дви-

жении и в спокойном состоянии. После

четкого определения назначения фон-

тана или водоема, в зависимости от

требуемого эффекта выбирается прием

включения воды в общее архитек-

турно-планировочное решение. При

этом следует учитывать, что быстрое

течение рек, ручьев, водопадов, каскадов

и фонтанов привлекает внимание

человека, создает приподнятое настрое-

ние, подчеркивает светотеневые эффек-

ты, сопровождаемые необычными ди-

намичными звуковыми оформлениями,

и напротив, спокойное «зеркало» вод-

ной глади, отражающее небо, плыву-

щие облака, зелень и архитектуру со-

оружений, дополняет пейзаж, делает

его объемным, гармоничным, привле-

кательным и успокаивающим. Особо

следует учитывать климатические усло-

вия района, которые во многом опреде-

ляют приемы и формы использования

воды в городе, а также возможный

ассортимент растений для оформления

водных устройств.

Среди дошедших до нас высоко-

художественных произведений архи-

текторов и скульпторов прошедших

эпох немало водных устройств, при

создании которых умело использо-

вались не только разнообразные деко-

ративные свойства воды, но и сочета-

ния воды, зелени и архитектуры.

И в наше время важным элементом

инженерного благоустройства следует

считать фонтаны — одно из лучших

украшений городских площадей, парков,

скверов и других территорий города.

Фонтаны имеют не только декоративное

значение, но и улучшают

микроклиматические условия в районе

их возведения.

В зависимости от места располо-

жения, архитектурного окружения вы-

бирают размер и форму фонтана.

В зависимости от композиции вод-

ных струй фонтаны могут быть раз-

личных типов: фонтаны-родники; фон-

таны из одной струи и многоструйные;

фонтаны, состоящие из одной или

нескольких чаш, с переливом воды из

одной чаши в другую; фонтаны с ис-

пользованием скульптур; фонтаны-сли-

вы, каскады и др.

В городах на озелененных террито-

риях, особенно в парках и зонах

отдыха, распространены фонтаны-род-

ники, гармонично дополняющие красо-

ту естественной природы. Они создают-

ся путем оформления естественных

природных источников или путем ис-

кусственных устройств с подводом во-

ды по водопроводу.

В южных городах получили рас-

пространение утилитарные живописно

оформленные питьевые фонтанчики,

колодцы, которые также можно отнести

к группе родников. Их размещают

среди зелени в тени деревьев на

площадках отдыха вместе с малыми

архитектурными формами.

Архитектурно-художественные ц инженерные элементы территорий зеленых насаждений

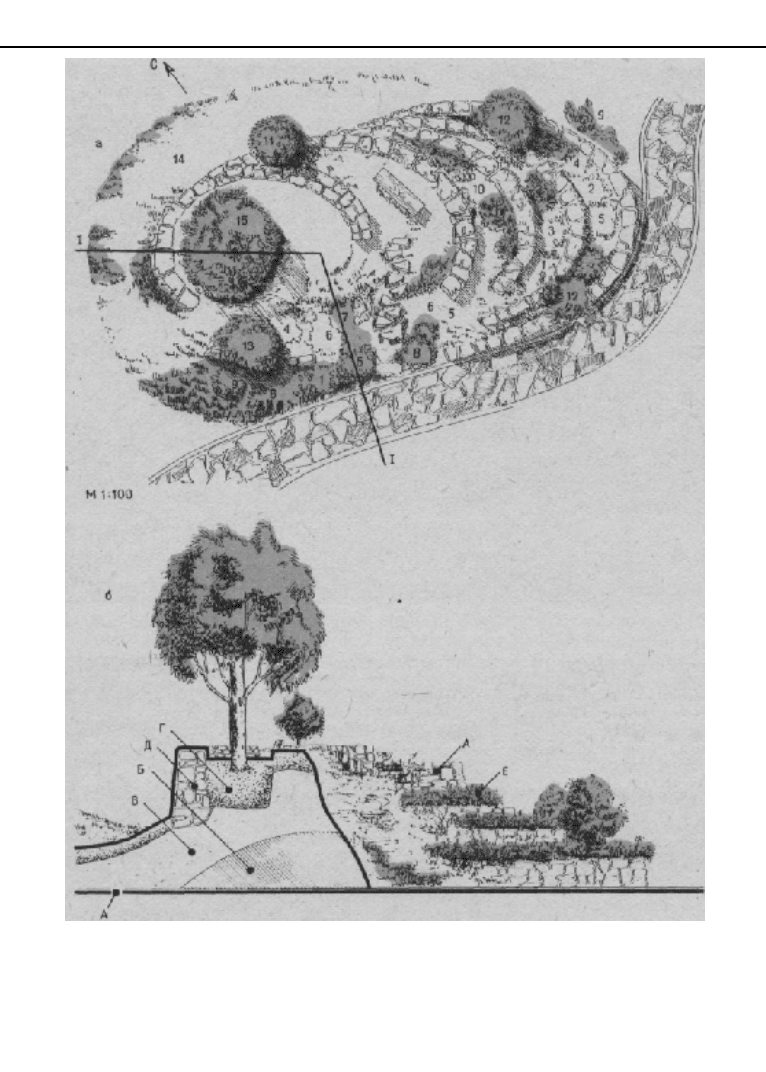

4.46. Подпорная стенка на

искусственном рельефе

(архитекторы Н. Титова и

Р. Луспаронян) а — план: 1

— армерия обыкновенная; 2

— барвинок малый; .? —

фиалка рогатая;

4 — гейхера

трясунковидная; 5 —

горечавка бесстебельная;

б — колокольчик

карпатский; 7 — флокс

шиловидный; 8 — ясколка

войлочная; 9 — хризантема

крупная; 10 — камнеломка

теневая; 11 — кизильник

горизонтальный; 12 —

барбарис Тунберга;

13 — жимолость Альберта;

14 — газон; 15 — рябина

обыкновенная; б —

разрез по 1-1: А —

уплотненное основание

холма; Б — отходы

строительства (бой),

смешанные с грунтом; В —

грунт из-под фундаментов

зданий, оснований

автопроездов; Г —

посадочная яма с землей; Д

— подпорная стенка; Е —

растения

Гладя 4. Проектирование городских зеленых насаждений

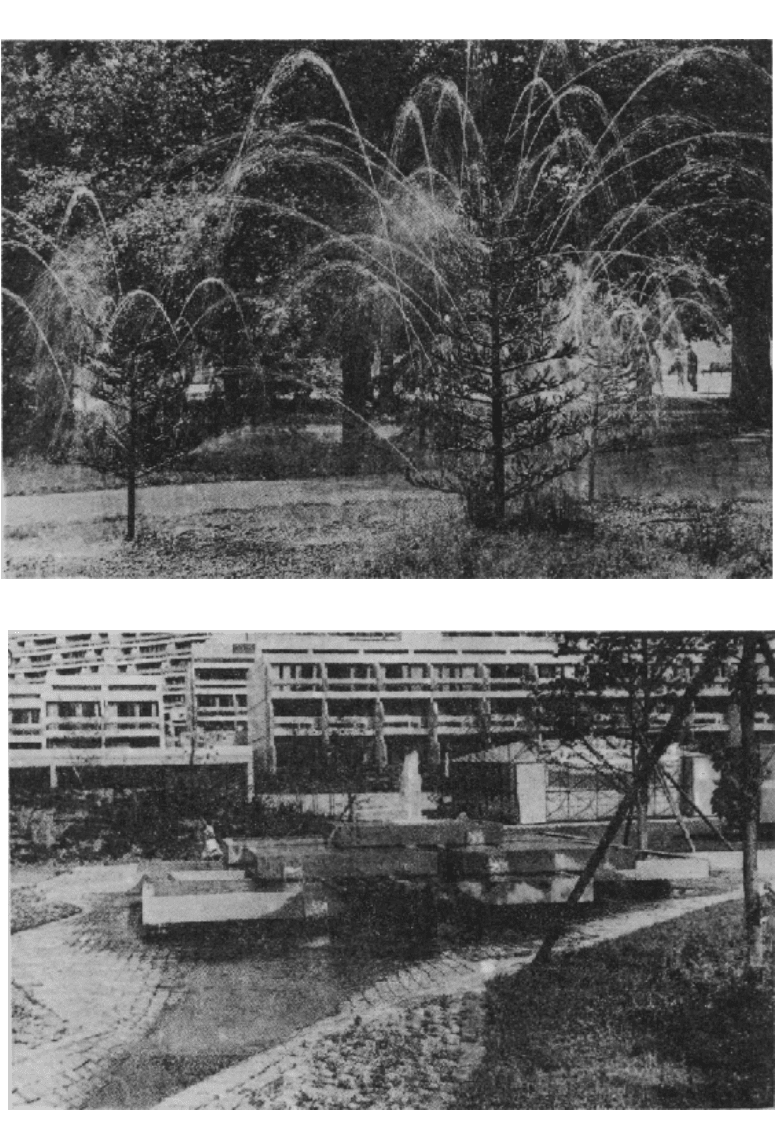

4.47. Петродворец. Фонтан

«Шутиха»

4.48. Фонтан с переливом

воды из чаши в чашу

Архитектурно-художественные и. инженерные элементы территорий зеленых насаждений

229

4.49. Варианты композиции из

водных струй (а). Зависимость

границ

На восприятие воды существенно

влияют размеры и очертания водоема

или фонтана.

Многоструйным фонтанам отводит-

ся важная роль в создании архитек-

турно-пространственных композиций

центральных площадей города, парка,

территорий перед интересными архи-

тектурными объектами. Они привле-

кают внимание и эмоционально воз-

действуют на человека. На открытых

хорошо обозреваемых главных пло-

щадях современного города водоемы,

как правило, имеют правильную геомет-

рическую форму с обрамлением из га-

зонов или цветников, придающих пло-

щади особую торжественность и пара-

дность.

Из напорных водных струй можно

получать самые разнообразные компо-

зиции, которые в сочетании с элемен-

тами благоустройства и архитектуры

окружающих сооружений играют ос-

новную роль в создании живописной

панорамы.

Нередко при расположении фонта-

на в парковой среде его дополняют

архитектурными или скульптурными

(однофигурными или многофигурными)

композициями, которые призваны

сохранять цельный, гармоничный ху-

дожественный образ сооружения даже

при отсутствии воды, когда они стано-

вятся самостоятельными скульптурны-

ми произведениями. Поэтому эти фон-

таны целесообразно создавать с учетом

требований, предъявляемых к разме-

щению как фонтана, так и обычных

скульптур или их ансамблей в парко-

вом окружении. Особенно много при-

меров удачного применения скульп-

туры на сюжеты, связанные с водой,

при оформлении декоративных водое-

мов. В оформлении городских площа-

дей и скверов используют фонтаны с

различными по форме декоративными

чашами, вазами. Бьющая струя воды

попадает в расположенную ниже чашу

и избыток ее самотеком с приятным

слуху легким журчанием переливается

в установленные с перепадом емкости.

В зависимости от профиля краев

чаши значительно меняется конфигу-

рация, прозрачность падающего потока

воды (от сплошной пелены до россыпи

мелких струй).

Устанавливая на пути потока воды

различные по форме уступы с разно-

образной отделкой краев, можно соз-

дать из водяных струй впечатляющие

водные композиции.

В оформлении парков, построенных

в XVIII—XIX вв., широко применялись

специфические парковые сооруже-

ния — водопады — падающие с боль-

шой высоты потоки воды. Нередко за

водяным потоком устраивался

скрытый от глаз посетителей грот,

из которого через прозрачный вод-

ный занавес открывался живописный

парковый пейзаж.

фонтана от высоты

ст

ру

(

)

230

______ Глава 4. Проектирование городских зеленых паса)

Последовательное ступенчатое раз-

мещение нескольких водопадов подряд

создает каскад — устройство, об-

ладающее мощным эмоциональным

воздействием на человека. Вода пере-

ливается самотеком по уступам сверху

вниз, при этом ступени могут иметь

горизонтальную или наклонную по-

верхность.

Интересные живописные компози-

ции можно получить, располагая по-

следовательно на разных уровнях

несколько декоративных водоемов с

различным профилем кромки слива и

меняющимся характером падающего

потока воды. Каскады, водопады на

каналах и ручьях целесообразно уст-

раивать при значительном падении

рельефа территории. Параллельно кас-

кадам рекомендуется размещать лест-

ницы со смотровыми площадками и

выступами, украшенные скульптурой

или фонтанами.

Вода к водопадам, каскадам обычно

подводится и отводится открытыми

искусственными водоводами-каналами.

Каналы имеют правильные геомет-

рические очертания, создают дальние

линейные перспективы и очень уместны

в парках с регулярной планировкой. В

сочетании с фонтанами, водоемами,

каскадами, мостиками они значительно

обогащают пейзаж. Каналы могут

объединять отдельные водоемы в

водную систему.

Большая роль в восприятии фон-

танов, каскадов, каналов отводится

применяемым в их оформлении ма-

териалам. Помимо своих высоких деко-

ративных качеств они должны обладать

стойкостью к воздействию воды (гра-

нит, мрамор, бронза, чугун).

В отличие от каналов протоки

имеют естественные природные очерта-

ния с живописными берегами, остро-

вами, заводями и свойственны ланд-

шафтным паркам.

Нельзя укреплять берега городских

водоемов сплошным бетонным поясом

или из естественного камня. Это резко

ухудшает условия обитания многих

птиц (уток, ласточек и т. п.), кроме

этого нарушается биологическая взаи-

мосвязь растений — водных, прибреж-

ных и растущих на берегу.

Все водоемы необходимо регулярно

чистить.

При определенных условиях в во-

доемах особенно в жарких районах

начинают быстро развиваться водорос-

ли (этот процесс часто называют

цветением воды), избавиться от них

можно только периодическим обновле-

нием воды, устраивая проточные водое-

мы.

Водоемы нередко служат основой

архитектурно-планировочного решения

городской территории или им отводится

важная роль в выявлении принятой

композиции. В некоторых случаях вода

выполняет функции ограды.

Когда водоемы создаются путем уг-

лубления и расширения ручьев, речек

или на пониженных затопляемых

участках, вынутый со дна грунт живо-

писно размещается на берегу, а его

поверхность озеленяется, и по вновь

созданному рельефу прокладываются

прогулочные дорожки и устраиваются

площадки для отдыха.

Создание ГЭС, организация обшир-

ных водохранилищ изменяют естест-

венный режим рек, ведут к резкому

преобразованию прибрежных и остров-

ных ландшафтов, к возможности ста-

билизации уровня водной поверхности.

Это позволило осушить те городские

и пригородные территории, которые

раньше периодически затапливались

паводковыми водами. Все больше со-

вершенствуется и техника гидронамыва,

благодаря регулированию грунта

бывшие мелководья превращаются в

благоустроенные зоны отдыха с искус-

ственными протоками, каналами, ва-

лами, террасами и холмами, дамбы и

мосты связывают образовавшиеся ост-

рова с берегом, а механизация озелени-

тельных работ позволяет достаточно

быстро придать таким рукотворным

ландшафтам естественный вид.

В Ереване в каньоне маловодной

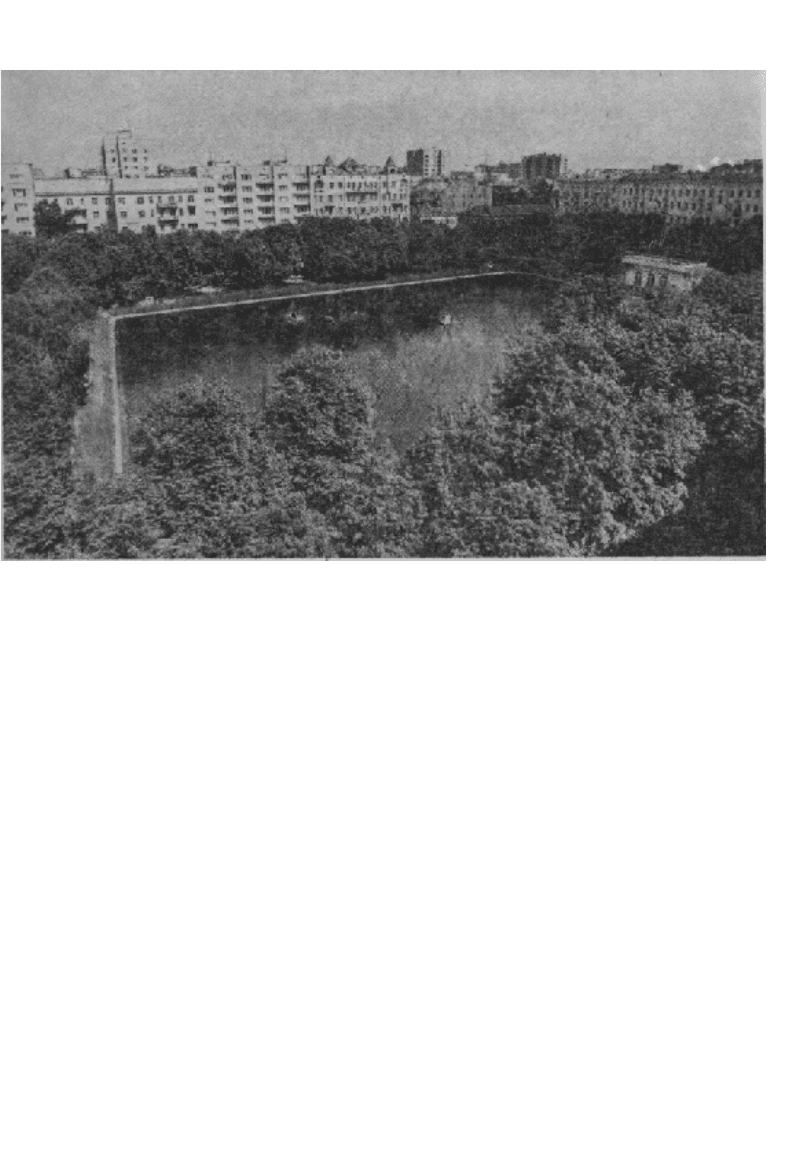

4.50. Пионерский пруд в

Москве

речки Раздан организован каскад ма-

лых прудов, ниспадающих к большому

искусственному озеру, на берегах кото-

рого расположились пляжи,

террасы-солярии, гребная база, мотель

и другие объекты. Площадь всей этой

основной для города зоны отдыха,

объединяемой течением запруженной

реки, 1625 га, протяженность 15 км. В

живописном горном ущелье с крутыми

склонами (высотой до 80—100 м) со-

здана своеобразная водная лестница

из 15 ступеней — переливных бетон-

ных плотин. Конструкция каждой

плотины не повторяет одна другую и

демонстрирует богатейшие декоратив-

ные возможности воды. Эта система

водоемов является ярким примером

архитектурно-художественного реше-

ния сложной технической и градо-

строительной задачи сохранения при-

родного ландшафта непосредственно в

застройке города, с приспособлением

его для массового отдыха населения.

Одновременно новый воднозеленый

диаметр позволяет значительно улуч-

шить воздушный бассейн столицы Ар-

мении, принося с гор свежий чистый

воздух.

Создание новых водоемов во многих

случаях связано с проблемой возвраще-

ния к жизни отработанных террито-

рий, когда мы сталкиваемся с разра-

боткой карьеров и другими формами

нарушения рельефа после добычи иско-

паемых открытым способом. Очень

важно, чтобы и сама добыча сырья

велась с учетом будущей «второй

жизни» карьера.

Особые условия создания искусст-

венных водных ландшафтов часто за-

ставляют архитекторов идти на весьма

оригинальные решения.

Одним из достоинств воды является

то, что водоем можно устроить практи-

чески в любом месте. И хотя размеры

его в стесненных условиях бывают

совсем небольшие, он тем не менее

играет важную роль в оформлении

отведенного для благоустройства участ-

ка, создании на окружающей терри-
