171

12.3. СРЕДСТВА СПЕЦИАЛЬНОЙ ОБРАБОТКИ

ДВОЙНОГО НАЗНАЧЕНИЯ

К средствам специальной обработки двойного назначения относят

технику народного хозяйства, а также подручные средства.

Из подручных средств для спецобработки используют щетки, ветошь

и шанцевый инструмент. По нашему мнению эти средства не требуют до-

полнительного рассмотрения.

Из техники народного хозяйства для спецобработки можно приме-

нять:

— технику коммунального хозяйства;

— пожарную технику;

— строительные и дорожные машины;

— сельскохозяйственные машины и приборы;

— машины общего назначения.

Техника народного хозяйства для обеззараживания объектов может

применяться, как правило, без какого-либо дооборудования, в режимах

эксплуатации ее по прямому назначению.

Лишь отдельные машины и при-

боры при использовании для некоторых видов работ по обеззараживанию

потребуют небольшого дооборудования, выполняемого на местах, в мас-

терских предприятий.

Техника коммунального хозяйства

В коммунальном хозяйстве городов применяется большое количество

машин и механизмов, которые могут быть использованы для обеззаражи-

вания различных объектов. Среди них:

— поливомоечные машины;

— подметально-уборочные машины;

— тротуароуборочные машины;

—пескоразбрасыватели,

— снегоочистители и снегопогрузчики, шлаковозы;

— мусоровозы и ассенизационные машины.

Поливомоечные машины предназначены для поливки и мойки улиц

и дворов с усовершенствованным покрытием, поливки зеленых насажде-

ний, очистки проездов от снега (при наличии навесного снегоочиститель-

ного оборудования). В интересах гражданской обороны они могут быть

применены для обеззараживания участков местности, технических и

транспортных средств с помощью воды (мойка) и обеззараживающих рас-

творов (поливка). Кроме того, эти машины могут использоваться для сма-

чивания твердых дегазирующих веществ, применяемых при дегазации уча-

стков местности, дорог и улиц, а также для сбора в валы и кучи зараженно-

го радиоактивными и отравляющими веществами снега.

172

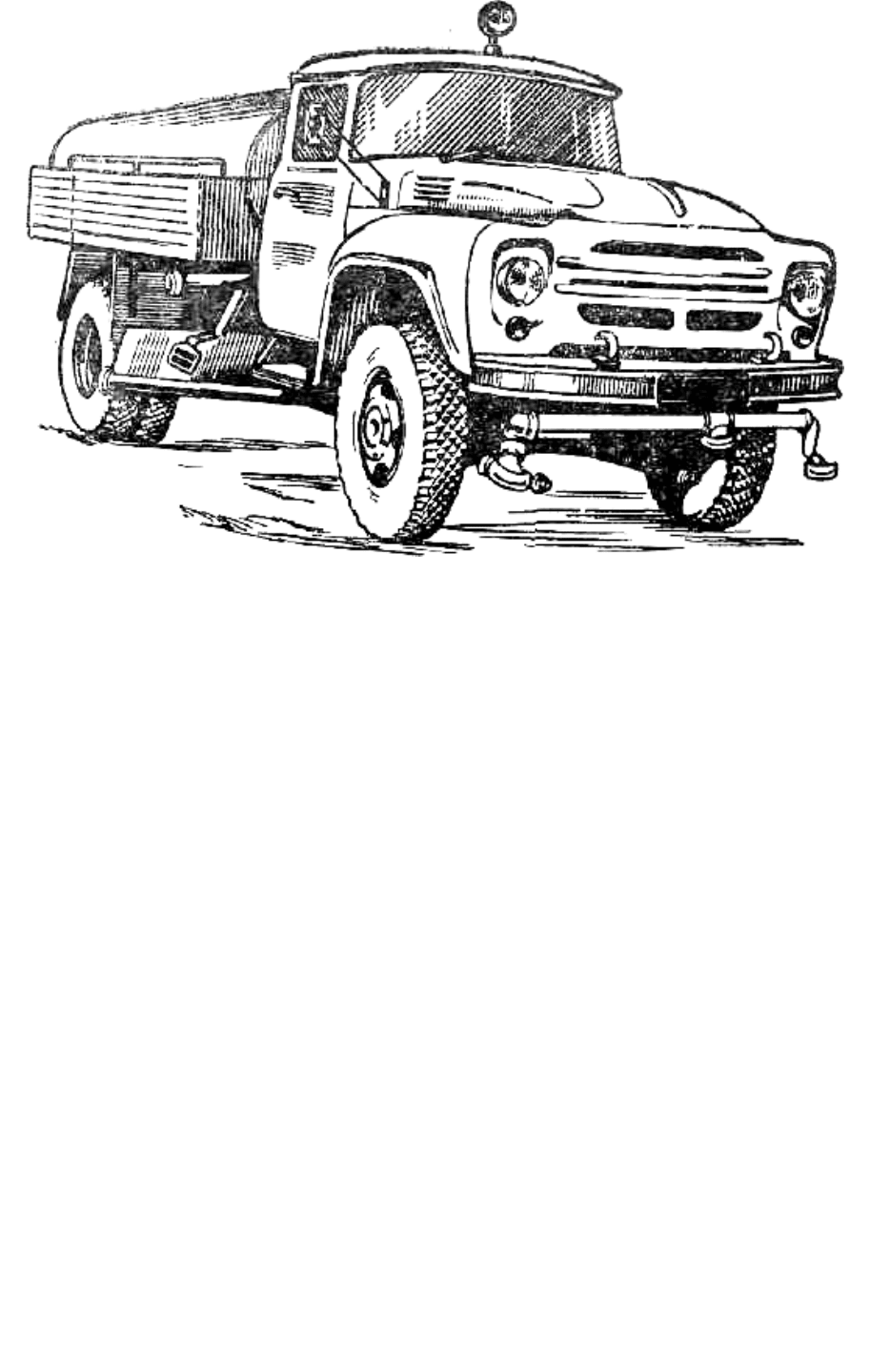

Рис. 95. Поливомоечная машина ПМ-130.

Подметально-уборочные машины предназначены для подметания

асфальтовых и цементо-бетонных дорожных покрытий с одновременным

сбором смета. В интересах гражданской обороны они могут быть исполь-

зованы для дезактивации дорог, улиц и площадей, имеющих асфальтовое и

цементобетонное покрытие, перетирания твердых дегазирующих веществ,

применяемых при дегазации участков местности, дорог и улиц.

Тротуароуборочные машины предназначены для механизированной

уборки тротуаров, дворовых территорий и узких проездов. В интересах

гражданской обороны они могут быть использованы для обеззараживания

дорог и улиц с асфальтовым и бетонированным покрытием и для перети-

рания твердых дегазирующих веществ, применяемых для дегазации участ-

ков местности.

Пескоразбрасыватели предназначены для нанесения инертных ма-

териалов на поверхность дорожного покрытия при гололедах. В интересах

гражданской обороны они могут быть использованы для дегазации участ-

ков местности, дорог и улиц твердыми (сыпучими) дегазирующими веще-

ствами.

Снегоочистители и снегопогрузчики предназначены для уборки

снега с дорожных покрытий и погрузки его в транспортные средства. В

интересах гражданской обороны они могут быть использованы для удале-

ния зараженного радиоактивными и отравляющими веществами снега с

проезжей части дорог и улиц.

173

Сельскохозяйственные машины и приборы

Сельскохозяйственные машины и приборы, с успехом могут найти приме-

нение для обеззараживания различных объектов. Наиболее пригодными

для обеззараживания техники, транспорта и местности являются:

- опрыскиватели (ранцевые, вентиляторные, пневматические и др.)

-тракторные опрыскиватели-опылители (навесные, универсальные);

- жижеразбрызгиватели, разбрызгиватели-прицепы;

- тракторные плуги и др. техника;

Машины общего назначения

Помимо рассмотренных машин и приборов для обеззараживания мо-

гут быть использованы транспортные машины, автотопливозаправщики,

автомаслозаправщики. Причем последние могут найти широкое примене-

ние для приготовления и подвоза растворов и суспензии, для заправки рас-

твором других машин, а также для обработки техники и транспорта.

12.4. СРЕДСТВА ОБЕЗЗАРАЖИВАНИЯ АХОВ

Для локализации химического заражения, предотвращения растекания

АХОВ, предупреждения заражения грунта и грунтовых вод могут быть ис-

пользованы различные простейшие способы и средства: обваловка раз-

лившегося АХОВ; создание препятствий на пути растекания АХОВ (за-

пруды); сбор АХОВ в естественные углубления, ловушки.

Наряду с этим используется метод поглощения жидких АХОВ слоем

сыпучих адсорбентов или грунта. Адсорбенты (грунт) рассыпают над жид-

кой фазой, или надвигают материал поглотителя на жидкую фазу техниче-

скими средствами. При этом слой сорбента (поглотителя) должен быть не

менее 10…15см. Загрязненный сыпучий материал и верхний слой грунта

(на глубину впитывания АХОВ) при необходимости собирают в специаль-

ные емкости для последующего вывоза в места дегазации или захороне-

ния. При авариях с горючими, но не взрывоопасными АХОВ (нитробензол,

гидразин, тетрахлорэтилен и др.) небольшие зараженные участки можно

дегазировать сжиганием АХОВ на местности или сжигать зараженный

грунт в термопроцессорах.

Мерзлый грунт со снегом выжигают при норме расхода керосина 8-

10л/м

. За счет первого выжигания грунт подсушивают, при повторном -

сжигают АХОВ полностью.

Для уменьшения испарения АХОВ, жидкую фазу изолируют пеной

или покрытием.

Для получения пены и покрытия ею жидкого АХОВ используют

штатные пеногенераторы пожарных машин или импровизированные при-

способления к другим специальным машинам.

Наиболее доступным и дешевым способом снижения скорости испа-

рения АХОВ является разбавление их жидкой фазы струей воды или рас-

творами дегазирующих веществ. Вода или растворы дегазирующих ве-

174

ществ могут подаваться в очаг химического поражения мелкодисперсной

или компактной струями. Мелкодисперсная струя, подаваемая в виде "зон-

тика" обеспечивают дегазацию, как жидкой фазы, так и дегазацию паров

АХОВ. Компактную струю используют для нейтрализации концентриро-

ванных кислот, окислителей и других веществ, бурно реагирующих с во-

дой.

Наиболее эффективно применение для дегазации АХОВ химически

активных растворов. Перечень веществ и растворов для дегазации АХОВ

приведен в табл. 32.

С помощью специальных машин и приборов в большинстве случаев

используются такие дегазирующие вещества, как дветретиосновная соль

гипохлорита кальция (ДТС ГК) или хлорная известь.

Широко могут применятся и отходы химических производств. Для

многих АХОВ вода может быть использована для их разбавления до

"безопасных" концентраций с расходом 100 т. воды на 1т. АХОВ.

Таблица 32.

Перечень веществ и растворов для дегазации АХОВ

Дегазирующие вещества и растворы №

АХОВ

Компоненты Расход, т

на 1 т. АХОВ

Отходы хим.

производств

Аммиак

Слабые растворы мине-

ральных кислот

Щавелевая кисло-

та в

растворе (1-20%)-

ОХП щавелевой

кислоты

2 Хлор

Слабый раствор едкого

натрия или

кальцинированной соды

Щелочь обрабо-

танная -

ОХП

Серо-

водород

Суспензия ДТС-ГК, кау-

стическая сода (60%)

Натрий хлорнова-

тисто-кислый (1-

20%) отходы

хим.реактивов

4 Хлористый

водород

Раствор едкого

натрия

Раствор едкого

натрия (300 г/л)

175

12.5. ТЕХНИЧЕСКИЕ СРЕДСТВА ПОЛНОЙ САНИТАРНОЙ

ОБРАБОТКИ

Для проведения полной санитарной обработки в местах временного

проживания используются: комплекты санитарной обработки КСО и де-

зинфекционно-душевые установки.

Комплект санитарной обработки КСО

Комплект санитарной обработки (КСО) предназначен для полной са-

нитарной обработки людей в теплое время года и частичной санитарной

обработки в холодное время года. Комплект использует отработавшие газы

двигателей автомобилей.

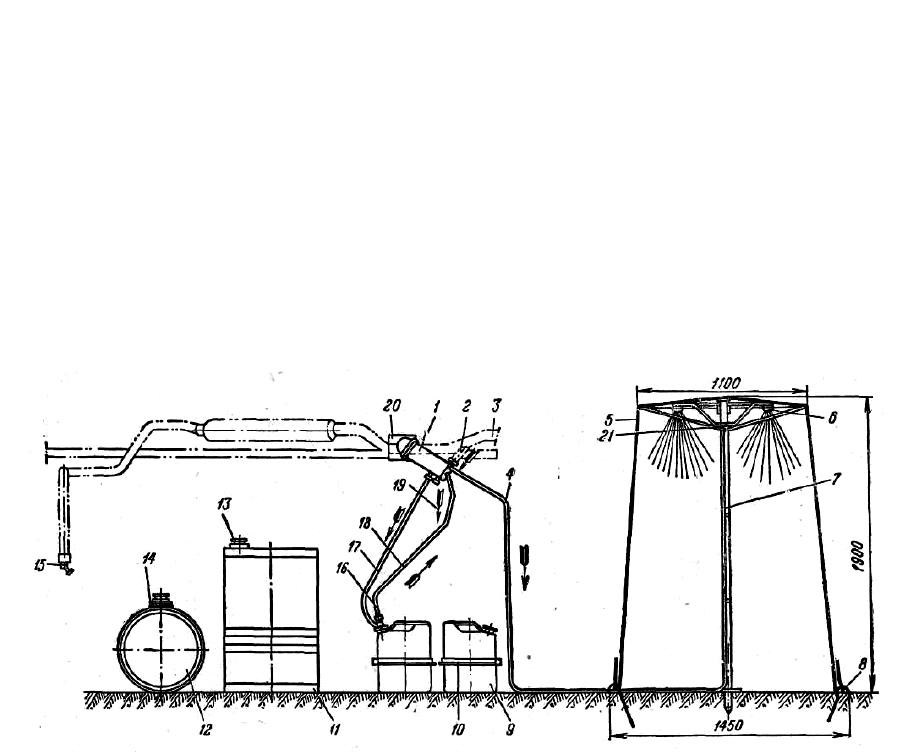

Рис. 96. Комплект санитарной обработки личного состава КСО.

В качестве емкости для воды при работе комплекта используются ме-

таллические бочки на 100, 200 и 250 л, а также стандартные 20-литровые

бидоны (канистры). Для защиты личного состава от непогоды и холода во

время санитарной обработки развертывается палатка 6, входящая в состав

комплекта.

Для проведения санитарной обработки с

помощью собранного ком-

плекта устанавливается предохранительный клапан на выпускную трубу

глушителя и производится запуск двигателя. Во время работы двигателя

отработавшие газы через газоотборник поступают в теплообменник. Часть

газов из теплообменника по резинотканевому рукаву поступает в емкость,

наполненную водой, и создает в ней давление. Под давлением вода из ем-

кости вытесняется

в теплообменник, проходит по водогрейным трубкам,

нагревается до температуры 40

С и поступает на душевые насадки 9. Про-

пускная способность комплекта 10...12 чел.-час; производительность по

подаче горячей воды при работе на автомобилях ЗИЛ 5…6 л/мин, на авто-

мобилях. ГАЗ 3…4 л/мин. Вес комплекта в укладочном ящике 40 кг. Время

развертывания (свертывания) комплекта 8…10 мин.

176

Дезинфекционно-душевые установки

Дезинфекционно-душевая установка ДДА предназначена для мытья

людей и дезинфекции (дезинсекции) одежды в полевых условиях.

Общий вид установки ДДА показан на рис. 97.

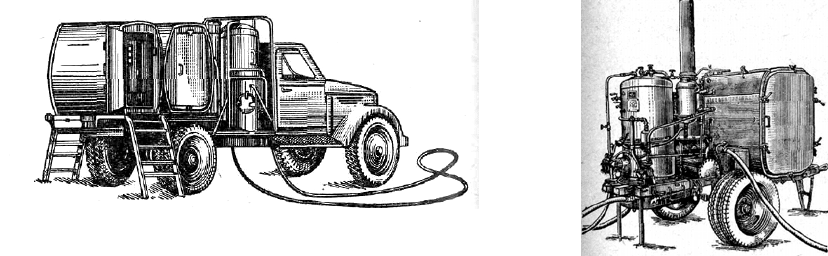

Рис. 97. Дезинфекционно-душевая ус-

тановка ДДА

Рис. 98. Дезинфекционно-

душевая установка ДДП

Специальное оборудование установки ДДА смонтировано на шасси

автомобиля, где неподвижно закреплены паровой котел с водоподогрева-

телем, бойлер-аккумулятор, две дезинфекционные камеры, пароструйный

элеватор, ручной насос и система трубопроводе. В некоторых дезинфекци-

онно-душевых установках, кроме того, имеется пароструйный самовсасы-

вающий инжектор (или паровой насос), который служит для заполнения

котла водой во

время работы. Кроме того, в комплект установки входят

два душевых прибора с шестью душевыми сетками каждый, дымовая тру-

ба, резинотканевые рукава, очиститель, запасное и подсобное оборудова-

ние.

Дезинфекционно-душевая установка ДДП

Дезинфекционно-душевая установка ДДП (рис. 98) предназначена для

мытья людей и дезинфекции (дезинсекции) обмундирования, снаряжения,

обуви и индивидуальных средств защиты

в полевых условиях.

Пропускная способность установки в час:

— помывка людей без обработки обмундирования; летом 48, зимой 36 че-

ловек;

— помывка людей с одновременной дезинсекцией их обмундирования: ле-

том 36, зимой 30 человек;

— помывка людей с одновременной дезинфекцией обмундирования, зара-

женного вегетативными формами микробов: летом 24, зимой 16 чел.

Специальное оборудование установки монтируется на одноосном ав

томобильном прицепе. На прицепе неподвижно закреплены паровой котел,

ручной насос, паровой насос или инжектор, укладочный ящик, размещен-

ный между котлом и камерой. По устройству и принципу действия дезин-

фекционно-душевая установка ДДП аналогична установке ДДА, но обла-

дает меньшей производительностью.

177

Глава 13.

СРЕДСТВА ТЕХНИЧЕСКОГО ОБЕСПЕЧЕНИЯ

РХБ ЗАЩИТЫ

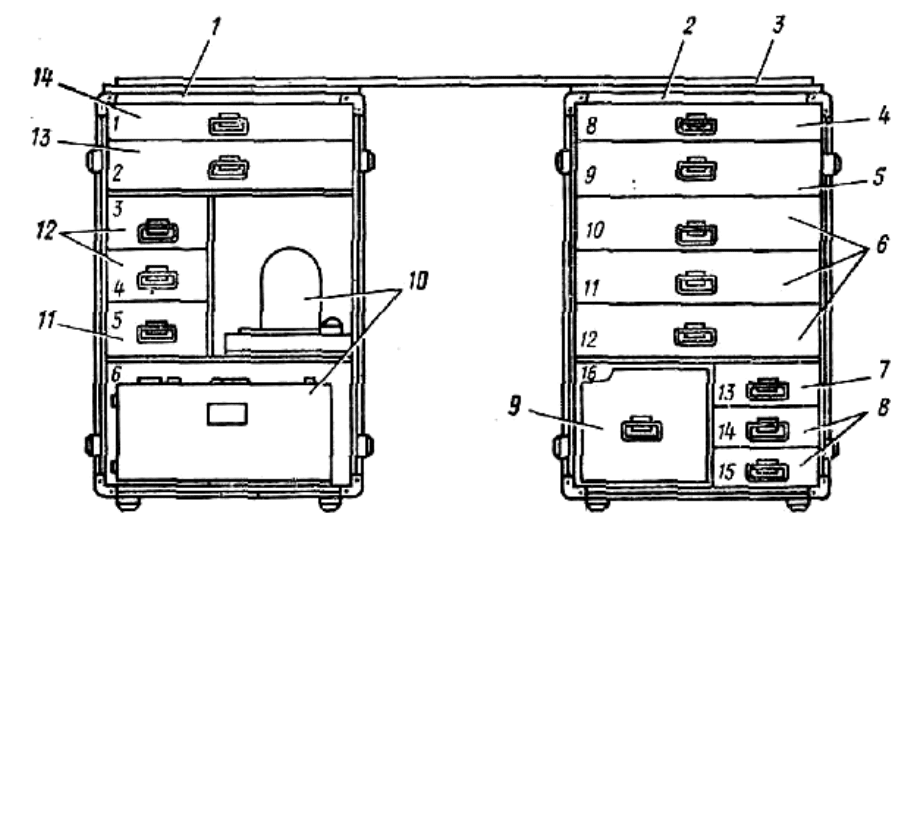

Ремонтный ящик средств защиты. Ремонтный стол хими-

ческого мастера. Автомобильная ремонтная химическая

мастерская.

Средства технического обеспечения РХБ защиты включают ремонт-

ный ящик средств защиты, ремонтный стол химического мастера, автомо-

бильную мастерскую ПРХМ.

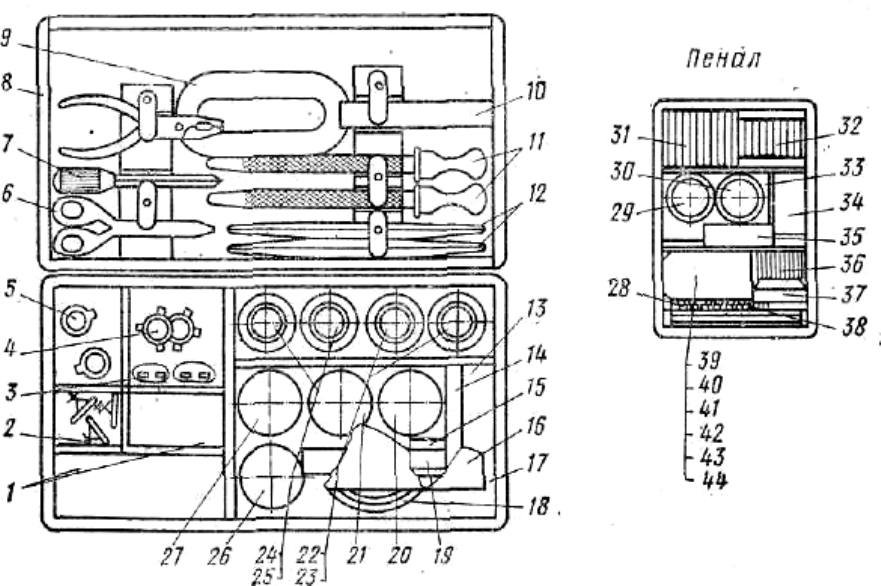

13.1. РЕМОНТНЫЙ ЯЩИК СРЕДСТВ ЗАЩИТЫ

Ремонтный ящик средств защиты предназначен для проведения теку-

щего ремонта противогазовых коробок, лицевых частей, сумок для ноше-

ния противогазов и средств защиты кожи.

Ящик РЯ-С3 позволяет осуществить следующие работы: очистку от

ржавчины и подкраску противогазовых коробок, металлических деталей

лицевых частей и сумок; наложение заплат на шлем-маски; смену на лице

вых частях неисправных клапанов, ниппельных и прокладочных колец;

штопку порывов ткани, восстановление распоровшихся швов, пришивку

оборотных пряжек, пуговиц и ремешков на сумках; наложение заплат на

небольшие повреждения средств за щиты кожи и замену тесьмы у защит-

ных чулок; замену неисправных деталей изолирующих противогазов.

Ящик РЯ-С3 обеспечивает текущий ремонт 50 фильтрующих

проти-

вогазов и 15…20 комплектов средств защиты кожи. Масса - 8 кг.

Ящик РЯ-С3 состоит из фанерного корпуса, внутри которого разме-

щены ремонтные материалы, инструмент и запасные части. Крышка ящика

запирается на два замка, исключающих возможность самопроизвольного

раскрывания ящика. Для переноски на крышке ящика имеется ручка.

Схема размещения элементов в ящике приведена на

рис. 99.

1 - свободные отсеки для деталей изолирующих противогазов; 2 - корпус

шпенька; 3 - второй клапан выдоха; 4 - первый клапан выдоха; 5 - пробка

резиновая; 6 - ножницы; 7 - отвертка; 8 - плоскогубцы; 9 - изоляционная

лента; 10 - щетка металлическая; 11 - напильники; 12 - кисти; 13 - тесьма;

14 - полиэтиленовая лента с липким слоем; 15 - резина масочная;

16 - наждачная бумага; 17 - карандаш ПЗО; 15 - проволока; 19 - лента;

20 - коробка с мембранами; 21, 26, 27 - коробка с пленками НП; 22 и 23 -

клей термопреновый; 24 - эмаль; 25 - бидончик; 28 - терка; 29 - кольцо

прижимное; 30 - кольцо прокладочное; 31 - кольцо прокладочное; 32 -

кольцо ниппельное; 33 - тальк; 34 - закрепка к плащу; 35 - полукольцо; 36 -

нитки; 37 - игла швейная; 38 - ремешок для сумки; 39 - пряжка оборотная;

40 - клапан вдоха; 41 - пуговицы; 42 - наперсток; 13 - кружки резиновые;

44 - пенал.

178

Рис. 99. Схема размещения материалов, запасных деталей

и инструмента в РЯ-СЗ.

13.2. РЕМОНТНЫЙ СТОЛ ХИМИЧЕСКОГО МАСТЕРА

Ремонтный стол химического мастера СХМ-Р предназначен для про-

ведения текущего и частично среднего ремонта средств индивидуальной

защиты (СИЗ).

С помощью СХМ-Р можно выполнить следующие виды работ по ре-

монту СИЗ: у противогазовых коробок — исправление резьбы и перекоса

горловины, исправление герметизирующего зига, выпрямление резьбы

крышки овальной формы, пайку негерметичных мест

, проверку герметич-

ности; у лицевых частей — определение мест проколов и порывов, нало-

жение заплат на места проколов и порывов, исправление помятостей ме-

таллических деталей, замену неисправных деталей, проверку герметично-

сти; у изолирующих противогазов - проверку герметичности, проверку

давления открытия и закрытия клапанов избыточного давления; у сумок —

наложение заплат, замену неисправных деталей;

у регенеративных патро-

нов — проверку герметичности; у каркасов изолирующих противогазов —

выпрямление вмятин; у средств защиты кожи — наложение заплат, замену

неисправных деталей, проверку герметичности резиновых перчаток и са-

пог; на металлических деталях и узлах очистку от ржавчины и восстанов-

ление лакокрасочных покрытий.

Материалы и комплектующие изделия ремонтного стола СХМ-Р

обеспечивают проведение

текущего и частично среднего ремонта фильт-

179

рующих противогазов - до 1300 комплектов, изолирующих противога-

зов—до 100 комплектов, средств защиты кожи—до 1000 комплектов.

В состав ремонтного стола СХМ-Р входят: тумба левая №1, тумба

правая № 2, дополнительный щит, приборы для контроля средств индиви-

дуальной защиты, инструмент, запасные части и материалы. В передней

части тумбы № 2 укладывается дополнительный щит. Каждая тумба

имеет

две ручки для переноски, на дверях тумб укреплены три замка. Масса тум-

бы № 1 — 70 кг, тумбы №2 - 72 кг.

Рис. 100. Ремонтный стол химического мастера СХМ-Р:

1 - тумба левая № 1; 2 - тумба правая №2; 3 - щит дополнительный;

4 - пенал с деталями к изолирующим противогазам; 5, 6, 8, 12 - пеналы с

деталями для шлем-масок; 7 - пенал с кистями и лепестками клапана;

9 - отсек с бидонами; 10 - отсеки с приборами и приспособлениями;

11 - Пенал с ремонтными материалами; 13 - пенал с инструментом

и при-

надлежностями; 14 - пенал с документацией.

180

Стол радиомастера СРМ-2

Стол радиомастера СРМ-2 предназначен для проведения технического

обслуживания, диагностики и среднего ремонта приборов РХБ разведки.

Стол радиомастера СРМ-2 обеспечивает:

1. Проведение технического обслуживания, проверку технического

состояния приборов РХБ разведки.

2. Проведение среднего ремонта приборов РХБ разведки

3. Диагностику приборов.

Число рабочих мест …..1. В состав стола входят:

Стол.

Стойка.

Пульт питания.

Электронно-радиоизмерительная аппаратура.

Контрольно-измерительные приборы.

Комплекты оборудования для диагностики приборов.

Комплект технологических кабелей.

Комплекты специального инструмента и инструмента общего приме-

нения

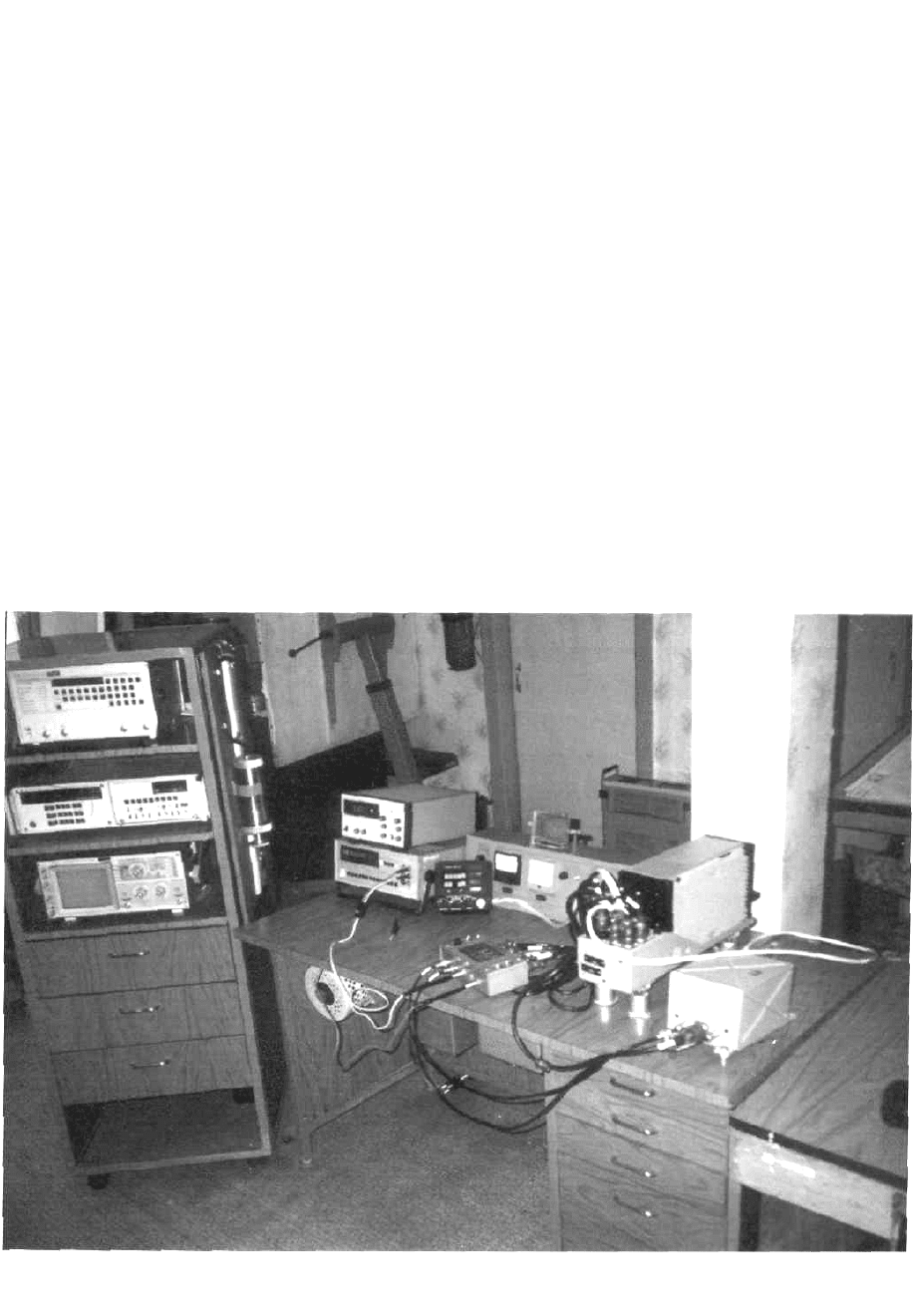

Рис. 101. Стол радиомастера.
