20.3.3.6 Область применения

В целом плюмбиконовая трубка вполне подходит для конструирования камер цвет

ного телевидения.

20.3.4 Сатикон

Трубка, в которой фотопроводник построен на основе смеси селена, мышьяка и тел

лура, получила название «Сатикон» и тоже нашла применение в телевидении.

Свойства сатикона примерно те же, что и у плюмбикона, но таймлаг на низких ос

вещенностях ощутимо меньше (Benson, 1981).

20.4 СПЕКТРАЛЬНЫЕ ЧУВСТВИТЕЛЬНОСТИ

ПЕРЕДАЮЩИХ ТРУБОК

Очевидно, что спектральные чувствительности трубочных цветных телекамер

должны распространяться на весь видимый спектр, но при этом точная форма исход

ных кривых спектральной чувствительности передающих трубок не критична, по

скольку требуемых кривых легко добиться подбором фильтров (см. раздел 19.12).

На рис. 20.7 даны типичные кривые спектральной чувствительности ортикона, ви

дикона и плюмбикона. Мы видим, что относительная чувствительность всех трубок в

коротковолновой («синей») части спектра больше чем в длинноволновой («красной»);

однако синие фильтры обычно менее эффективны, чем красные, да и условия тусклого

освещения, часто возникают именно при свете ламп накаливания, в спектре которых

крайне мало коротковолнового компонента. В результате в камерах цветного телеви

дения «красный» и «синий» каналы имеют примерно одинаковые эффективные чув

ствительности, но при этом несколько бо\льшую у «зеленого».

481

ГЛАВА 20 ТЕЛЕСЪЕМКА

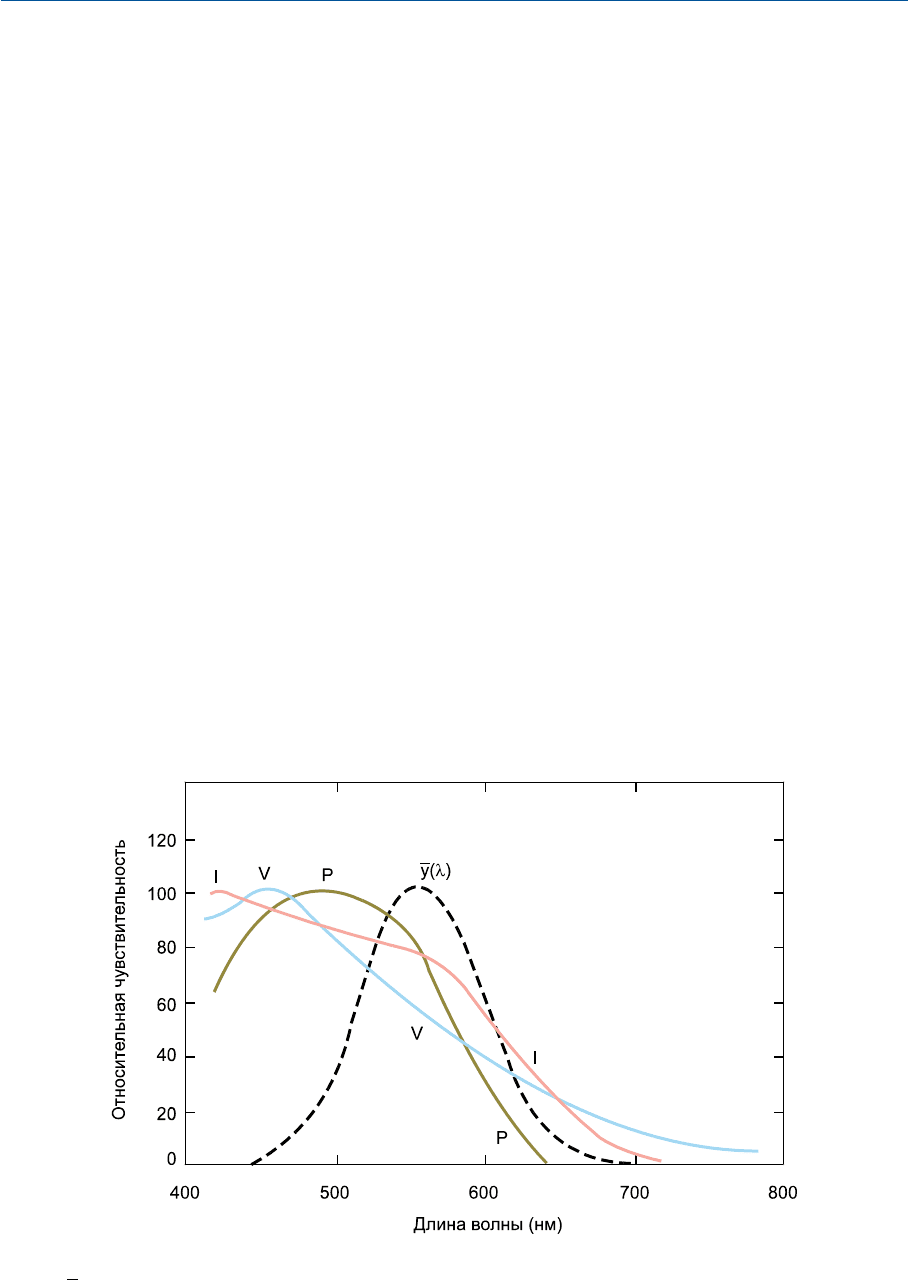

Рис. 20.7 Кривые спектрального отлика: «I» — суперорикона; «V» — видикона; «P» — плюмби



кона; «

y()l

» — зрительной системы человека (функция фотопической световой эффективности).

Чувствительность обычного плюмбикона в длинноволновом конце спектра сниже



на в том числе и для того, чтобы обеспечить точность регистрации стимулов, спек

тральное распределение которых лежит в «красной» области спектра за пределами

640 нм. Однако того же позволяет добиться и матрицирование, по крайней мере в отно

шении большинства стимулов сцен, встречающихся в реальной практике (Monte

ath, 1966).

Отметим также, что встречаются плюмбиконы с повышенной чувствительностью в

дальнем длинноволновом конце спектра (De Haan и Van Doorn, 1965).

20.5 (ПЗСI) CCDIМАТРИЦЫ

Несмотря на то, что телевизионные передающие трубки, описанные выше, — это

сенсоры, на базе которых развивалось телевидение, — современные CCDсенсоры (то

есть приборы с зарядовой связью — ChargeCoupled Device) являют собой весьма заман

чивую альтернативу трубочным телекамерам.

CCDсенсор представляет собой маленькую кремниевую ячейку, испускающую

электроны под воздействием световой энергии. В т.н. CCDлинейке (линейной

CCDматрице) CCDячейки расположены в линию и плотно прилегают друг к другу. По

сле световой экспозиции заряды из разных ячеек начинают движение вдоль линейки от

одной ячейки к другой, так что на конце этой линейки временна\я последовательность

зарядов несет информацию о позициях ячеек того или иного заряда в этой линейке.

Совокупность CCDлинеек, плотно прилегающих друг к другу, образует CCDма

трицу. Считывая заряды из каждой линейки в определенной временной последова

тельности, мы получим повременнозависимый сигнал, описывающий всю матрицу,

то есть — отклик телевизионного типа.

Частота т.н. тактового выхода сигналов CCDматрицы должна строго соответство

вать специфике данной телевизионной системы, включая чересстрочную развертку

(если таковая применяется).

Наконец отметим, что размер одного пиксела обычно равен всего лишь 0.01 мм

благодаря чему CCDматрица — это весьма и весьма компактное устройство.

20.5.1 Разрешающая способность CCDIматриц

Разрешающая способность CCDматрицы зависит от общего количества ячеек (эле

ментов или пикселов). Чем больше пикселов — тем выше разрешающая способность

результирующих электронных изображений. Вместе с тем, увеличение числа пиксе

лов прогрессивно повышает стоимость матрицы, особенно когда дозволенное количе

ство «битых» ячеек очень мало.

20.5.1.1 Телевидение стандартной четкости

Для стандартного широковещательного телевидения число линеек в матрице

должно быть равно числу телевизионных строк, а количество пикселов в каждой ли

нейке — числу строк, умноженных на формат изображения. К примеру, для системы в

525 строк при 483 активных строках CCDматрица должна иметь 483´(4/3)483 или

483´644 пиксела, то есть — 311052; для системы в 625 строк при 575 активных стро

ках число пикселов должно равняться 575´(4/3)575 или 575´767 пиксела, то есть —

441025.

482

ГЛАВА 20 ТЕЛЕСЪЕМКА

20.5.1.2 Любительское видео

В любительских видеокамерах количество пикселов можно уменьшить, обычно до

240´320 (всего 76800), и тем понизить стоимость аппарата.

20.5.1.3 ТВЧсистемы

В телевизионных системах высокой четкости (см. раздел 19.16), имеющих 1080 ак

тивных строк изображения при формате 16´9, общее число пикселов должно быть рав

ным 1080´(16/9)1080 или 1080´1920, то есть — 2073600. Для цветных телепередач

это число обычно умножается на 3 (или, как минимум на 2 — см. рис. 20.9).

20.5.1.4 Цифровая фотография

Цифровым фотокамерам требуется весьма большое разрешение матриц, к приме

ру, если мы захотим достичь разрешающей способности обычной 35 мм фотокамеры,

то понадобится 2400´3600 (8640000) пикселов для монохромной регистрации сцен и

2400´3600´3 (8640000´3), то есть, 24 млн. — для трихроматической.

Если камера используется для регистрации исключительно статичных сцен, пона

добится лишь 8 млн. пикселов, поскольку трихроматические сигналы можно записать

последовательно через красный, зеленый и синий фильтры. Последние можно смонти

ровать на медленно вращающемся диске. Камера такого типа может применяться, к

примеру, для оцифровки документов, в метрологии, системах машинного зрения, ме

дицинских целях, микроскопии, космической фотографии и пр.

20.6 УСТРОЙСТВО ТЕЛЕКАМЕР

20.6.1 Светоделение

Как давеча было показано, для регистрации сугубо статичных сцен может исполь

зоваться единичная трубка (или CCDматрица), последовательно фиксирующая сцену

через красный, зеленый и синий фильтры. Однако чаще всего кардинальные трихро

матические изображения должны регистрироваться одновременно, и наиболее удоб

ным путем достижения сего является деление света на «красный», «зеленый» и «си

ний» компоненты, выполняемое уже после того, как свет этот пройдет через объектив

телекамеры. Для реализации этой идеи чаще всего используются т.н. светоделитель

ные призмы (см. рис. 20.8), расположенные либо перед плюмбиконом, либо перед

CCDсенсором.

После попадания в призму свет вначале сталкивается с т.н. дихроичным (интерфе

ренционным) зеркалом, отражающим коротковолновый («синий») свет и пропускаю

щим средне и длинноволновый («зеленый» и «красный»). Средне и длинноволновый

свет попадает затем на второе дихроичное зеркало, отражающее «красный», но про

пускающее при этом на соответствующий сенсор «зеленый» свет. Коротковолновый

(«синий») и длинноволновый («зеленый») компоненты отражаются затем от двух дру

гих поверхностей и попадают каждый на свой сенсор. Отметим, что благодаря такому

устройству камера может стать очень компактной.

Для выполнения т.н. спектральной чистки трихроматических потоков перед соот

ветствующими сенсорами можно расположить красный, зеленый и синий стеклянные

(или желатиновые) фильтры (Van Doorn, De Lang и Bouwis, 1966; Davenport, 1985;

Oshima, 1988)

483

ГЛАВА 20 ТЕЛЕСЪЕМКА

В CCDматрицах каждый пиксел бывает покрыт либо красным, либо зеленым, либо

синим фильтрами (см. рис. 20.9), поэтому матрицу используют без какихлибо допол

нительных оптических элементов (Dillon, Lewis и Kaspar, 1978).

По рис. 20.9 хорошо видно, что в CCDматрицах «зеленых» ячеек в два раза боль

ше, чем «красных» и «синих»: так сделано затем, чтобы вклад «зеленого» сигнала в

сигнал яркостный был больше, чем соответствующий вклад «красного» и тем паче

«синего» сигналов (см. рис. 22.3, а также гл. 31).

20.6.2 Спектральные чувствительности сенсоров

Факторы, влияющие на выбор поканальных спектральных чувствительностей у

телекамер, построенных на базе CCDматриц, отличны от таковых у камер, исполь

зующих дихроичные светоделительные устройства: элементы матрицы не столь спек

трально селективны (т.е. кривые их спектральной чувствительности шире) и, следова

тельно, более эффективны (см. раздел 20.11), что в большей степени роднит их с мозаи

кой фоторецепторов сетчатки глаза. Следовательно, накладка кривых спектральной

чувствительности друг на друга, которая соответствует полностью положительным

трихроматическим кривым Стандартного наблюдателя, может использоваться без по

тери светочувствительности и какихлибо вспомогательных голубых, пурпурных,

желтых или бесцветных фильтров (см. раздел 31.2). Однако, коль скоро кривые спек



484

ГЛАВА 20 ТЕЛЕСЪЕМКА

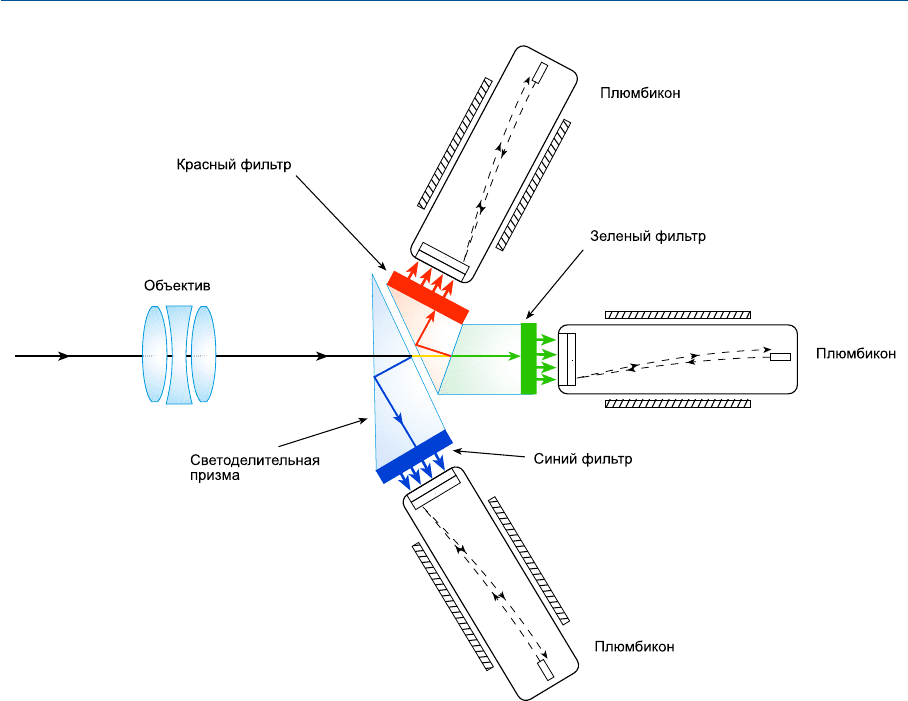

Рис. 20.8 Схема устройства трехплюмбиконовой телекамеры.

тральной чувствительности расширены, требуемые матричные коэффициенты оказы

ваются выше, что ухудшает соотношение сигнал/шум и в результате чего возникает

необходимость в поиске определенных технологических компромиссов.

20.7 ТОНАЛЬНОЕ ВЫРАВНИВАНИЕ ТРИХРОМАТИЧЕСКИХ

ИЗОБРАЖЕНИЙ

Тональный баланс кардинальных трихроматических изображений, фиксируемых

телекамерой, сконструированной на базе трех раздельных сенсоров, должен быть оди

наковым, и поэтому:

— уровни паразитной подсветки всех световодов камеры должны быть практиче

ски одинаковыми;

— каждый из трех сенсоров должен иметь одинаковые чувствительность и тонопе

редающие характеристики по всей области изображения — в противном случае возни

кает т.н. паразитная подцветка результирующего изображения (хотя, конечно, в

дальнейшем к последнему можно применить некоторую электронную коррекцию);

— тонопередающие характеристики трех типов сенсоров должны быть максималь

но уравнены между собой — в противном случае серая шкала будет воспроизводиться с

неравномерной паразитной подцветкой (если, конечно, в дальнейшем не будет выпол

няться соответствующая коррекция).

Плюс к тому, когда изображения, сформированные на поверхности сенсоров, ока

зываются геометрически неидентичными, четкость результирующего изображения

падает, а вокруг его элементов появляются паразитные хроматические контуры (т.н.

паразитное хроматическое оконтуривание).

Итак, мы видим, что для создания цветной телекамеры, требуется высочайшая

прецизионность ее электронных и оптических элементов, а также высокая механиче

ская прочность последних.

Наконец отметим, что при совместном использовании CCDматриц и светодели

тельных блоков трихроматические электронные изображения должны быть очень

точно приведены друг к другу.

485

ГЛАВА 20 ТЕЛЕСЪЕМКА

RGRGRGRG

GBGBGBGB

RGRGRGRG

GBGBGBGB

RGRGRGRG

GBGBGBGB

RGRGRGRG

GBGBGBGB

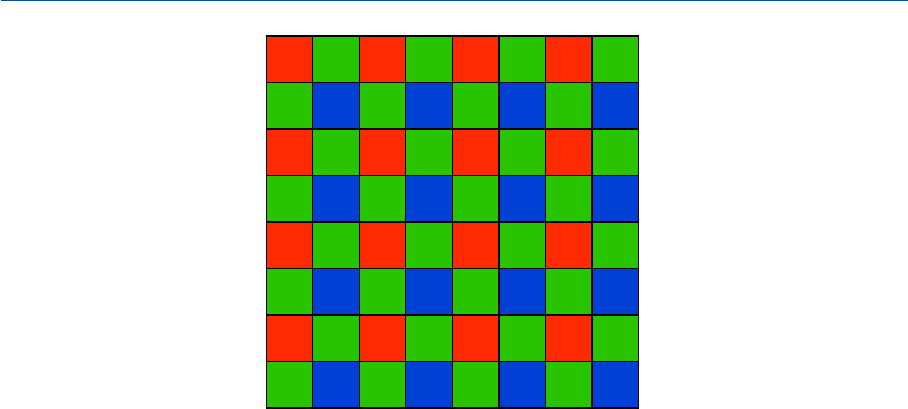

Рис. 20.9 Небольшой фрагмент паттерна RGBфильтров, используемых с CCDсенсорами.

20.8 RYBIКАМЕРЫ

Коль скоро вклад коротковолнового «синего» сигнала в сигнал яркостный минима

лен (не превышает 10%) — это обстоятельство можно использовать в решении пробле

мы обеспечения должной четкости транслируемых изображений. Проще говоря, иде

альная по критерию четкости камера должна выдавать не трихроматические сигналы

(«красный», «зеленый» и «синий»), но «красный», яркостный и «синий». Оптическое

решение такой камеры не представляет трудности и требует лишь того, чтобы зеленый

фильтр был достаточно широким по своей спектральной полосе, дабы пропускал не

большое количество длинноволнового («красного») и коротковолнового («синего»)

света (благодаря чему спектральная чувствительность яркостного канала аппрокси

мировала бы кривую фотопической световой эффективности [

y()l

]).

Проблема прецизионного пространственного совмещения электронных изображе

ний сцены в этом случае компенсируется тем, что одно из трех оптических изображе

ний регистрируется с высокой четкостью, и неприводка по двум другим обнаружива

ется лишь тогда, когда разрешение по яркостному каналу оказывается столь же низ

ким, как и по цветоразностным.

Однако практический успех обсуждаемой идеи оказался не столь очевиден, как

ожидалось, поскольку зрение крайне чувствительно к контурным хроматическим

«паразитам», возникающим на границах между элементами изображения: допуск на

неприводку у RYBтелекамер получился всего лишь в два раза бо\льшим, чем у обыч

ных RGBкамер (вместо ожидавшегося четырехкратного), что не оправдало надежд на

существенную экономию полосы.

Отметим, что при использовании светоделительных устройств деление информа

ции о свете на яркостную, «красную» и «синюю» составляющие также несколько сни

жает световую эффективность соответствующих сигналов (см. раздел 20.11).

20.8.1 Гамма коррекция

Генерация камерой отдельного яркостного сигнала усложняет ситуацию в контек

сте разговора о контрастности: перед началом передачи яркостный сигнал (E

) должен

быть подвергнут гамма коррекции до

1 g

и, следовательно, станет соотноситься с

«красным», «зеленым» и «синим» сигналами (E

, E

и E

) как:

()

E lEmEnE

YRGB

=++

где l, m и n — яркостные константы.

Два других сигнала будут представлять собой, соответственно,

11gg

и, хотя восстановить

1 g

легко (добавкой

1 g

к каждому), восстановление

1 g

—

это довольно сложная процедура, требующая того, чтобы сигнал вначале был возведен

в степень g, добавлен, отнят, а затем возведен в степень 1/g. Дополнительная слож

ность состоит еще и в том, что операция эта должна выполняться в приемнике (что по

вышает его стоимость и снижает соотношение «полезный сигнал/шум»).

В результате гамма коррекция при использовании RYBкамеры выполняется иным

путем, то есть существуют различные упрощенные схемы восстановления приблизи

тельного

1 g

сигнала в телеприемнике, к примеру: если последовательность операций

была та же, что и при нормальном яркостном сигнале (

=+ +ElEmEnE

YR G B

111ggg

), то вос

становление фактического «зеленого» сигнала (

1 g

) можно выполнить как:

486

ГЛАВА 20 ТЕЛЕСЪЕМКА

()()

1g g gg gg

=- - - -

Коль скоро l + m + n = 1, то:

1g ggg

=--

Поскольку:

--=-

ggg

мы получим:

()

gg g

=+ -

Для серых стимулов выражение

равно нулю, но для стимулов хроматиче

ских — оно всегда положительно. Следовательно, «зеленые» сигналы оказываются

искаженными, точнее — неоправданно растут по мере роста колориметрической чис

тоты стимулов сцены. В результате, приемником, зеленые стимулы воспроизводятся с

повышенной колориметрической чистотой, тогда как красные и синие — с понижен

ной и вдобавок сдвинутыми по доминирующей длине волны. Сей недочет можно час

тично компенсировать вычитанием из

1 g

такого сигнала, который будет представ

лять собой функцию от колориметрической чистоты, чего достигают с помощью т.н.

спрямления цветоразностного сигнала (James и Karowski, 1962), но при этом всегда

ценой усложнения конструкции телеприемника.

Учитывая все вышеперечисленные сложности, предпочтительно, чтобы при ис

пользовании RYBтелекамер E

сигнал низкой четкости восстанавливался из E

, E



и E

сигналов в передатчике.

В следующем разделе мы покажем, что с помощью соответствующей обработки

этих сигналов до передачи, корректные сигналы можно восстановить без какихлибо

дополнительных усложнений конструкции телеприемника и без какойлибо утраты

тех преимуществ, что дает отдельный яркостный сигнал высокой четкости.

20.9 ЧЕТЫРЕХСЕНСОРНЫЕ (RGBYI) ТЕЛЕКАМЕРЫ

Сложности с восстановлением «зеленого» сигнала при использовании RYBтелека

мер проявляют себя в несколько иной форме, когда в качестве дополнительного к три

хроматическим сигналам телекамеры, используется отдельный яркостный сигнал,

получаемый за счет четвертого сенсора. В специальной RGBYтелекамере цветоразно

стные сигналы рассчитываются обычным путем из сигналов красночувствительного,

зеленочувствительного и синечувствительного сенсоров, образуя вначале сигнал

=+ +ElEmEnE

YR G B

111ggg

с последующим вычитанием этого сигнала из

1 g

 и

1 g

сигналов:

487

ГЛАВА 20 ТЕЛЕСЪЕМКА

Четвертый сенсор используется для обеспечения истинного гамма откорректиро



ванного яркостного сигнала

1 g

. Как правило, только этот сигнал обладает высокой

четкостью, тогда как красночувствительный, зеленочувствительный и синечувстви

тельный сенсоры, организующие, в конечном итоге, лишь сигналы цветоразностные,

могут обладать гораздо меньшим уровнем четкости и, следовательно, требуют гораздо

меньшей точности приводки электронных изображений. Приемник затем восстано

вит требуемые трихроматические сигналы

1 g

, однако коль скоро

¹EE

1 g

трихроматические сигналы будут восстановлены им в модифицированном виде

1 g

, то есть:

()

EEEEE EE

EEEE

MR R Y Y R Y Y

MB B Y Y

11 11 1

gg gg g

+=+ -

()

()()

11 1

11 1 1

gg g

gg g g

=+ -

=- -

EEE

BBY

MG Y R Y B Y

Коль скоро

=+ +ElEmEnE

YR G B

111ggg

и l + m + n = 1, приведенное выражение упроща

ется до:

()

EE EE

MG G Y Y

11 1gg g

=+ -

Таким образом, мы видим, что в RYBтелекамере искажению подвержен только

«зеленый» сигнал, тогда как в RGBYкамере искажены все трихроматические сигна

лы, что на первый взгляд неприемлемо. Однако в случае RGBYтелекамеры искаже

ние представляет собой равновеликую добавку ко всем трем сигналам, что колоримет

рически эквивалентно небольшой добавке белого света и что, как правило, является

весьма и весьма незначительной издержкой. Отметим сразу, что благодаря сему удает

ся почти полностью уйти от смещения по доминирующей длине волны регистрируе

мых стимулов, и, практика показывает, что эффекты неприводки у RGBYтелекаме

ры ощутимо менее заметны, чем таковые у камер RYB (Abrahams, 1963).

Следует также помнить о том, что даже RGBкамерами стимулы высокой колори

метрической чистоты, но малых пространственных размеров, благодаря эффектам

гамма коррекции регистрируются (а телеприемниками воспроизводятся) слишком

темными и поэтому четвертый яркостный сенсор работает в том числе и на то, чтобы

компенсировать данный недочет.

Плюс к тому, сигналы, полученные от четырехсенсорной камеры, можно подверг

нуть обработке и получить сигналы вполне корректные (по крайней мере по основным

площадям изображений) и пригодные для дальнейшей передачи. Процедура пред

ставляет собой получение дополнительного яркостного сигнала низкого разрешения

из исходных трихроматических сигналов, то есть:

()

E lEmEnE

YC R G B

=++

после чего для получения корректирующего яркостного сигнала низкой четкости из

1 g

значения отнимается

сигнал:

YC Y

1 g

488

ГЛАВА 20 ТЕЛЕСЪЕМКА

Наконец, для получения откорректированного яркостного сигнала (предназначен



ного уже к передаче) корректирующий яркостный сигнал низкой четкости вычитает

ся из истинного яркостного сигнала высокого разрешения (

1 g

()

EEE

YYCY

11gg

Когда телеприемник добавляет этот сигнал к своим цветоразностным сигналам, в

крупных областях изображения (где

YYC

11gg

), корректные трихроматические вос

производящие сигналы рассчитывают по следующей схеме:

()

EEE EE E

EEE EE

RYY YCY R

GYY YC

111 1

111

ggg g

ggg

+- -

()

BYY YCY B

+- -

EEE EE E

111 1

ggg g

Приведенные выше операции вполне осуществимы и поскольку они усложняют

конструкцию лишь передатчиков (но не приемников), использование яркостных кор

ректирующих сигналов данного типа при работе с четырехсенсорными камерами —

предпочтительно.

Отметим, что подобная коррекция вполне применима и к трехсенсорным RYBтеле

камерам. Однако в последнем случае из E

иE

сигналов и видоизмененного E

сигнала

вначале понадобится получить E

сигнал низкой четкости (полоса которого уменьшена

должным образом). Для получения корректного результата сие должно выполняться с

линейными сигналами (напряжение пропорционально фотометрической яркости), что

в камерах, построенных на основе плюмбикона или CCDматрицы, легко осуществимо,

поскольку, напомним, гамма этих сенсоров очень близка к единице.

В четырехсенсорных камерах трихроматические сигналы могут иметь бо\льшую

гамма, нежели сигналы яркостные, благодаря чему можно повысить колориметриче

скую чистоту воспроизводимых стимулов и тем самым компенсировать системную

тенденцию к снижению этой чистоты (вызванную либо игнорированием отрицатель

ных участков теоретических кривых спектральной чувствительности, либо описан

ной выше добавкой паразитного «белого» сигнала, некомпенсированного яркостным

корректирующим сигналом).

Стоит отметить также, что предпринимались попытки создания четырехсенсор

ных телекамер, в которых за яркостный сигнал отвечает суперортикон, а за трихрома

тические — три видикона (James, 1963). Однако большинство четырехсенсорных ка

мер задействуют четыре видикона (или четыре плюмбикона), либо же «яркостную»

CCDматрицу в связке с CCDматрицей, дающей трихроматические сигналы (RGB).

На рис. 20.10 показано устройство четырехсенсорной видиконовой телекамеры

(Abrahams, 1963): камера такого типа весьма подходит для кинотелепроекции, т.е. по

лучения цветных телевизионных сигналов с цветных кинопленок (см. гл. 23). Но еже

ли четырехсенсорная камера используется для обычной телепередачи, то как прави

ло, она четырехплюмбиконовая (Underhill, 1967; ParkerSmith, 1967; James, Perkins,

Pyke, Taylor, Kent и Fairbairn, 1970). Для компактности в этих камерах, используется

конструкционный блок, показанный на рис. 20.11.

Наконец отметим, что с появлением т.н. сервоустройств (см. след. раздел), в ряде

сфер отпала необходимость в применении четырехсенсорных камер (ParkerSmith,

1970), но порой они все же используются (правда, уже только с CCDматрицами).

489

ГЛАВА 20 ТЕЛЕСЪЕМКА

20.10 АВТОПРИВОДКА (АВТОСВЕДЕНИЕ)

Одним из путей повышения точности пространственной приводки (сведе\ния) три

хроматических изображений телекамерами является применение т.н. сервоуст

ройств (устройств автоприводки или автосведения), позволяющих автоматически и в

реальном времени корректировать сведе\ние электронных трихроматических изобра

жений. Устройства автоприводки могут содержать в себе встроенный тестовый пат

терн, выдающий т.н. сигналы рассогласования, используемые для управления пози

циями трех электронных изображений сцены. Либо же, сигналы эти можно получить

обычным путем, исходя из того положения, что т.н. разностный сигнал (к примеру,

разность между сигналом от зеленочувствительного сенсора и сигналом какоголибо

иного сенсора) должен быть минимальным, когда электронные изображения точно

сведены друг с другом (Wood, 1970).

Некоторые камеры реализуют оба перечисленных принципа: специальный тесто

вый сигнал используется при пакетных сверхтонких регулировках, включающих на

клон и поворот изображений, а т.н. системы динамической детекции рассогласования

и сервосистемы — при непрерывной регулировке (Underhill, 1971).

20.11 СПЕКТРАЛЬНЫЕ ЧУВСТВИТЕЛЬНОСТИ ТЕЛЕКАМЕР

Как было показано ранее, в качестве теоретически оправданной основы спектраль

ного анализа сцен цветными телекамерами можно рассматривать условие Люте

ра — Айвса (см. раздел 7.4 и 19.12). Любое отклонение от этого условия ведет к тому,

что два одинаковых по воздействию на орган зрения стимула сцены, в телерепродук

ции этой сцены могут оказаться разными, и, соответственно, наоборот: два визуально

разных стимула сцены могут оказаться воспроизведенными одинаково.

Мы помним, что с помощью специально подобранных спектральных коэффициен

тов пропускания дихроичных светоделителей или фильтров спектральные чувстви

тельности сенсоров телекамеры можно подправить так, что мы получим вполне удов

летворительный набор трихроматических кривых Стандартного наблюдателя (Jones,

1968). При этом, однако, нет никакой необходимости в использовании трихроматиче

ских кривых Стандартного наблюдателя по кардинальным RGBстимулам телеприем

ника, поскольку сигналы сенсоров телекамеры можно матрицировать (см. раздел

19.12), т.е. преобразовать из одного набора кривых в другой. Иными словами, спек

тральные чувствительности сенсоров телекамеры можно оставить полностью положи

тельными, а необходимые отрицательные участки трихроматических кривых Стан

дартного наблюдателя по кардиналам телеприемника «покрыть» при помощи матри

цирования.

При использовании дихроичных светоделителей для оптимизации соотношения

«сигнал/шум» желательно уходить от неоправданных светопотерь, давая тем самым

возможность применения максимально заостренных трихроматических кривых

Стандартного наблюдателя (см. рис. 19.10).

Особо отметим, что необходимые значения матричных коэффициентов зависят от

цветности кардинальных стимулов дисплея, и, следовательно, крайне желательна

стандартизация этих цветностей. Такой стандарт был принят по обычным бытовым

телевизорам (BREMA, 1969): на рис. 20.12 пунктирными линиями показан согласо



ванный с ним набор трихроматических кривых Стандартного наблюдателя (сплош



490

ГЛАВА 20 ТЕЛЕСЪЕМКА
