«красным» трихроматическим телесигналом, управляет длинноволновым («крас
ным») содержимым белого света.
Далее свет проходит через нейтральные поляризаторы, которые отделены друг от
друга небольшим просветом, благодаря чему работают как желтый интерференцион
ный фильтр: между этими поляризаторами находятся вторая жидкокристаллическая
матрица, активированная «синим» трихроматическим телесигналом, и, следователь
но, управляющая коротковолновым («синим») содержимым белого светового потока.
Наконец, свет проходит через третью жидкокристаллическую матрицу, активиро
ванную «зеленым» трихроматическим телесигналом, а затем через поляризатор, со
держащий magentaкраситель, и воздействующий, соответственно, только на средне
волновый («зеленый») свет. То есть степень magentaфильтрации модулирует средне
волновое («зеленое») содержимое белого светового потока.
И последнее: отсутствие фильтров теоретически позволяет повысить общий коэф
фициент пропускания системы, однако до сих пор не удается выйти на цифры, превы
шающие 8%, что совершенно неприемлемо.
21.9 ЛАЗЕРНЫЕ ДИСПЛЕИ
В некоторых сферах, в частности таких, где требуются высокие уровни фотометри
ческой яркости изображений, применяются дисплеи, в которых объединяются крас
ный, зеленый и синий лазерные лучи, модулируемые соответствующими электрооп
511
ГЛАВА 21 ВИЗУАЛИЗАЦИЯ ТЕЛЕИЗОБРАЖЕНИЙ

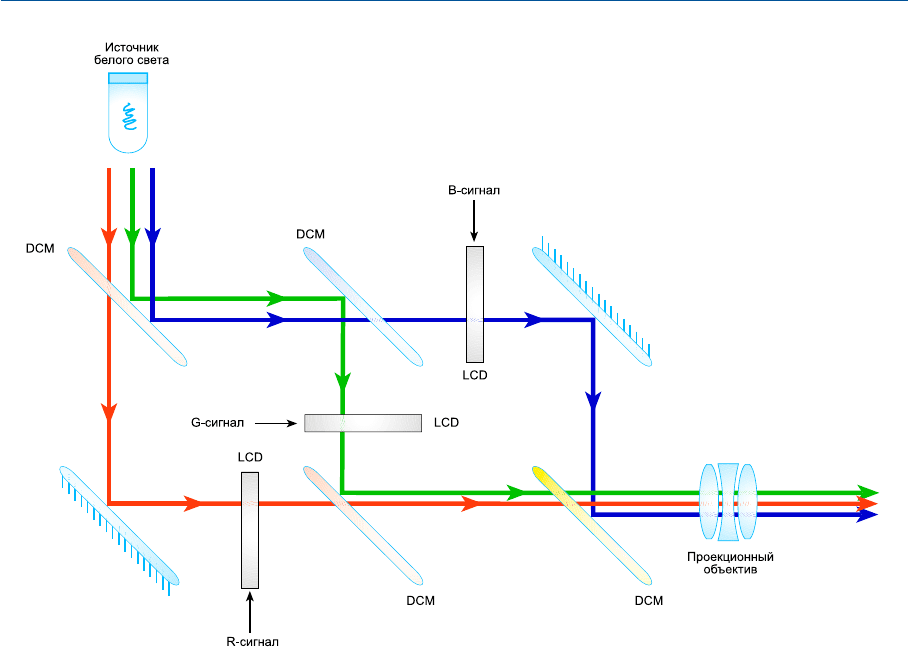

Рис. 21.5 Светоделительный проектор на жидкокристаллических матрицах. DCM — дихроич
ные зеркала; LCD — жидкокристаллические матрицы.
тическими ячейками и выполняющие затем развертку изображения за счет вращаю
щихся или вибрирующих зеркал (Stone, Schlafer и Fowler, 1969). Благодаря высоким
уровням фотометрической яркости, достигаемым за счет применения лазеров, дис
плеи данного типа пригодны, в том числе, к телезаписи на обычную цветную кино
пленку (см. раздел 23.11).
В двухлазерных системах аргоновый лазер дает коротковолновый (синий) и сред
неволновый (зеленый) кардинальный стимулы, а лазер на красителе, накачанный из
быточной энергией аргонового лазера — длинноволновый (красный) кардинальный
стимул (Lobb, 1983).
Преимущество лазерных дисплеев перед другими заключено, в первую очередь, в
том, что они дают высокое разрешение и высокую интегральную фотометрическую яр
кость изображения. Недостатки лазерных устройств состоят в нестабильности откло
няющей системы и низкой световой эффективности (к примеру, 10 кВт на 300 лм све
тового потока).
21.10 ТРУБКИ С ПРОНИКАЮЩИМИ ПУЧКАМИ
Если на внутреннюю поверхность передней стенки кинескопа последовательно на
нести слои люминофоров, то коль скоро каждый из слоев воспроизводит «свое» карди
нальное изображение, на выходе мы получаем цветовую телерепродукцию оригиналь
ной сцены. Технология требует применения электронных пучков различной степени
разгонки, причем на нижний слой должен воздействовать наиболее быстрый из них.
512
ГЛАВА 21 ВИЗУАЛИЗАЦИЯ ТЕЛЕИЗОБРАЖЕНИЙ
G-ñèãíàë
B-ñèãíàë
R-ñèãíàë
Magenta-êðàñèòåëü, ïîëÿðèçóþùèé ñðåäíåâîëíîâóþ
(«çåëåíóþ») ñîñòàâëÿþùóþ
Íåéòðàëüíûé ïîëÿðèçàòîð
Æåëòûé èíòåðôåðåíöèîííûé ôèëüòð
Íåéòðàëüíûé ïîëÿðèçàòîð
Cyan-êðàñèòåëü, ïîëÿðèçóþùèé äëèííîâîëíîâóþ
(«êðàñíóþ») ñîñòàâëÿþùóþ
Ïàðàëëåëüíûé ñâåòîâîé ïó÷îê
Ñóáòðàêòèâíîå èçîáðàæåíèå

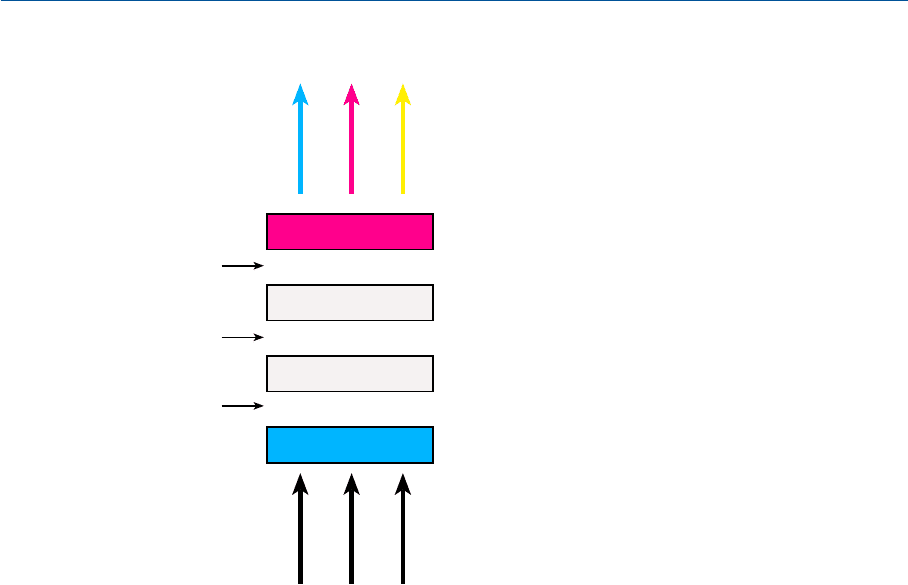

Рис. 21.6 Субтрактивный жидкокристаллический дисплей.
Такие кинескопы именуются «трубками с проникающими пучками» и используются
при визуализации цифровых данных, в частности графических.
Один из вариантов трубки с проникающими пучками, содержащей два слоя люми
нофоров и использующей один пучок переменной разгонки, получил название «пене
трон». В пенетроне нет классической строчной развертки, но движущийся пучок либо
непосредственно отрисовывает символы, либо наоборот — воспроизводит затененные
области (т.н. «штриховка Шеффера» — см. раздел 25.6).
21.11 СВЕТОДИОДНЫЕ ДИСПЛЕИ
21.11.1 Твердотельные диоды
Известно, что существуют т.н. твердотельные диоды, испускающие свет, когда к
ним прикладывают потенциал. Такие диоды именуются «светодиодами» (LED — light
emitting diodes) и конструируются так, что под напряжением испускают либо крас
ный свет, либо зеленый, либо синий. Размер светодиодов должен быть достаточно мал,
чтобы при рассматривании матрицы таких диодов с определенного расстояния, карди
нальные стимулы сливались на сетчатке глаза наблюдателя, образуя тот или иной три
хроматический (смесевой) стимул. Отметим, что воспроизведение белого стимула тре
бует того, чтобы зеленых диодов было вдвое больше, чем красных и синих.
Дисплеи на светодиодных матрицах могут воспроизводить стимулы очень высоких
фотометрических яркостей, вплоть до 3000 кд/м
2
, благодаря чему эти устройства ак
тивно применяются при уличном телепоказе (например, на спортивных состязаниях),
где размер экрана порой достигает 4´5 м и более.
21.11.2 Органические светодиоды
Органические светодиоды (OLED — organic light emitting diodes) изначально разра
батывались очень мелкими и тонкими.
1
Красносветящийся, зеленосветящийся и синес
ветящийся органические светодиоды располагаются в матрице вплотную друг к другу в
виде стрипов или триад, либо же друг над другом. Последнее позволяет уйти от сниже
ния разрешения, возникающего изза полосной или точечной структуры матриц.
Когда химическую основу органического диода составляет полимер, то такой диод
получает название «полимерного светодиода» (PLED).
21.12 ПЛАЗМЕННЫЕ ДИСПЛЕИ
Известно, что, пропуская электрический ток через некоторые газы, можно ини
циировать образование плазмы и излучение электромагнитной энергии, в том числе в
видимой части спектра. Различные виды плазмы образуются в ртутных парах люми
несцентных ламп и в ксеноне электронных вспышек. В телевизионных плазменных
дисплеях свечение каждого пиксела вызывается плазмой, образующейся в ячейках
матрицы, а ячейки эти активируются в последовательности, требуемой тем или иным
стандартом развертки изображения.
Для продукции плазмы используются инертные газы ксенон и неон, но сам плаз
513
ГЛАВА 21 ВИЗУАЛИЗАЦИЯ ТЕЛЕИЗОБРАЖЕНИЙ
1
Новация, патент и право лицензирования принадлежат компании Eastman Kodak — Прим.
пер.
менный период при этом столь же короток как в электронных фотовспышках. Однако
поскольку каждая ячейка покрыта одним из трех вариантов люминофорного порош
ка, конвертирующего электромагнитную энергию либо в красный, либо в зеленый,
либо в синий свет, период световой эмиссии продлевается до величин, сопоставимых с
одним циклом визуализации изображения.
Контраст воспроизводимых изображений можно повысить, покрыв каждую из
ячеек красным, зеленым и синим фильтрами, что снижает уровень паразитного отра
жения света от неактивированных ячеек и снижает фотометрическую яркость черной
точки изображений (проще говоря, «делает черный чернее»).
Наконец отметим, что плазменные дисплеи могут иметь очень большой простран
ственный размер при всего лишь нескольких дюймах толщины.
21.13 ЛЮМИНОФОРЫ АДДИТИВНЫХ ТЕЛЕПРИЕМНИКОВ
На заре цветного телевидения люминофоры телеприемников изготавливались на
основе бората кадмия, а позднее фосфата цинка (красное свечение), силиката цин
ка (зеленое свечение) и кальциймагний силиката (синее). В итоге, цветности карди
нальных стимулов, воспроизводимых телеприемниками, были зафиксированы в т.н.
NTSCстандарте (см. гл. 22):
Красный
x = 0.67 y = 0.33
¢
u
= 0.477
¢
v
= 0.528
Зеленый
x = 0.21 y = 0.71
¢
u
= 0.076
¢
v
= 0.576
Синий
x = 0.14 y = 0.08
¢
u
= 0.152
¢
v
= 0.195
Фотометрические яркости изображений, получаемые с такими люминофорами
оказались довольно низкими, поэтому в 1961 г. химический состав последних был из
менен и в качестве стандартного был принят следующий набор сульфидных люмино
форов:
Красный (цинкакадмия сульфид)
x = 0.663 y = 0.337
¢
u
= 0.464
¢
v
= 0.531
Зеленый (цинкакадмия сульфид)
x = 0.285 y = 0.595
¢
u
= 0.119
¢
v
= 0.559
Синий (цинка сульфид)
x = 0.154 y = 0.068
¢
u
= 0.175
¢
v
= 0.174
Цветности кардинальных стимулов, воспроизводимых данными люминофорами,
отмечены на рис. 21.7 литерой «S» (цветности кардинальных стимулов, воспроизво
димых NTSCлюминофорами, даны для сравнения и обозначены литерой «N»). Мы ви
дим, что красносветящийся сульфидный люминофор дает чуть более оранжевый сти
мул, чем красносветящийся люминофор NTSC; зеленый — чуть более желтый и не
сколько меньшей колориметрической чистоты, а синий — при той же колориметриче
ской чистоте чуть пурпурнее.
Несмотря на то, что охват цветностей кардинальных стимулов, воспроизводимых
сульфидными люминофорами, ощутимо меньше по синезеленому и синему секторам,
интегральная фотометрическая яркость воспроизводимых изображений оказывается
вдвое выше; световая эффективность кинескопа с теневой маской также вдвое выше:
вместо 1 лм/Вт (при люминофорах NTSC) — 2 лм/Вт. То есть, благодаря росту фото
514
ГЛАВА 21 ВИЗУАЛИЗАЦИЯ ТЕЛЕИЗОБРАЖЕНИЙ
метрической яркости элементов воспроизводимых изображений полнота цвета этих
элементов также растет, несмотря при этом на меньшую колориметрическую чистоту
воспроизводящих (кардинальных) стимулов
1
(что было подтверждено эксперимен
тально) — см. раздел 11.9 (Matthews, 1963).
Отметим также, что ежели при сульфидных люминофорах белая точка телеприем
ника уравнена по цветности с планковским черным телом, нагретым до 9300 К (а не со
стандартным CIEосветителем «С» [6774 К]), как того требует NTSCстандарт, — све
товая эффективность кинескопа достигает 2.6 лм/Вт.
В 1964 г. было обнаружено, что соли редкоземельных металлов, в частности, ит
трия ванадат, активированный европием, создает красносветящийся люминофор еще
большей световой эффективности, чем сульфидный, и при коррелированной цветовой
температуре белой точки в 9300 К его светоотдача составляет 2.9 лм/Вт.

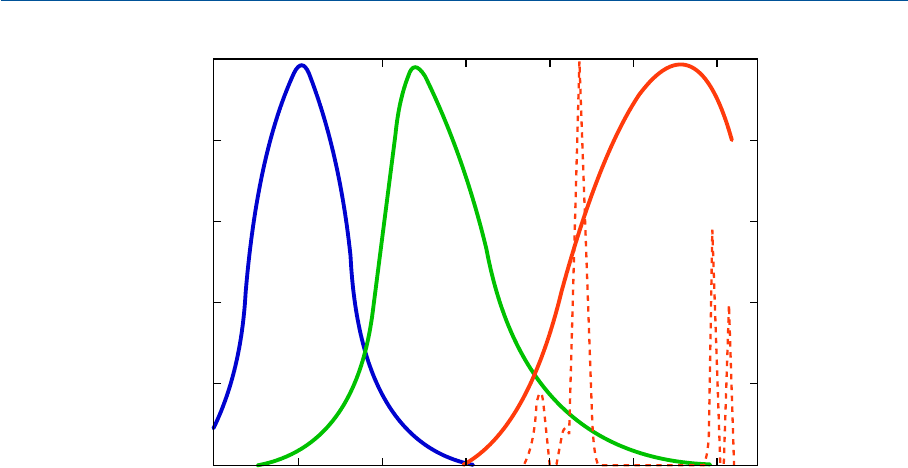

На рис. 21.8 даны относительные спектральные распределения энергии карди
нальных стимулов, воспроизводимых сульфидными люминофорами (сплошные ли
нии), и спектральное распределение энергии красного кардинального стимула, вос
производимого европийиттрий ванадатом (пунктирная линия).
В 1969 г. Европейский телевещательный союз (European Broadcasting Union —
EBU) утвердил набор цветностей кардинальных стимулов европейских бытовых теле
приемников (BREMA, 1969; Sproson, 1978). В том же 1969 г. Обществом кино и теле
инженеров США (Society of Motion Picture and Television Engineers — SMPTE) был
специфицирован набор цветностей кардинальных стимулов американских бытовых
515
ГЛАВА 21 ВИЗУАЛИЗАЦИЯ ТЕЛЕИЗОБРАЖЕНИЙ

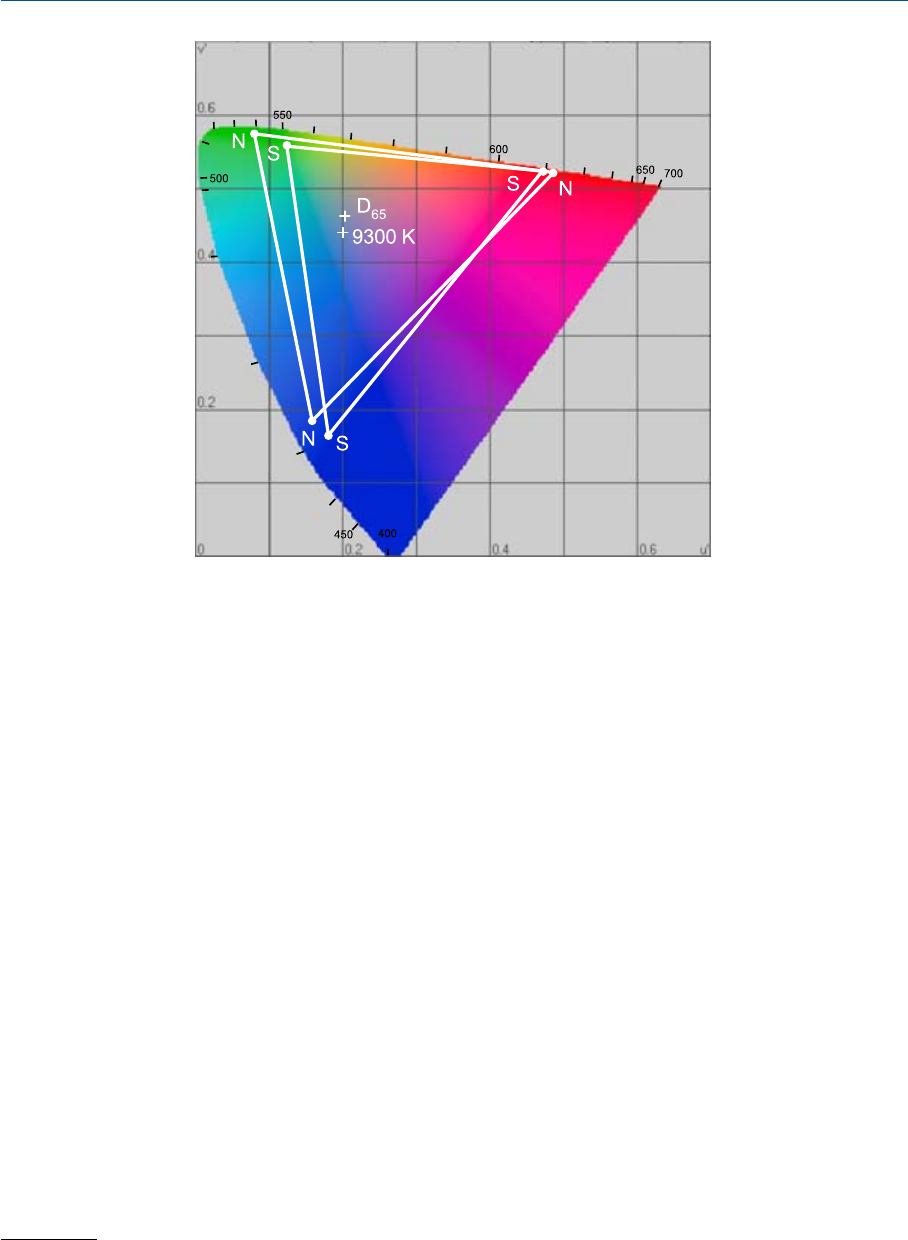

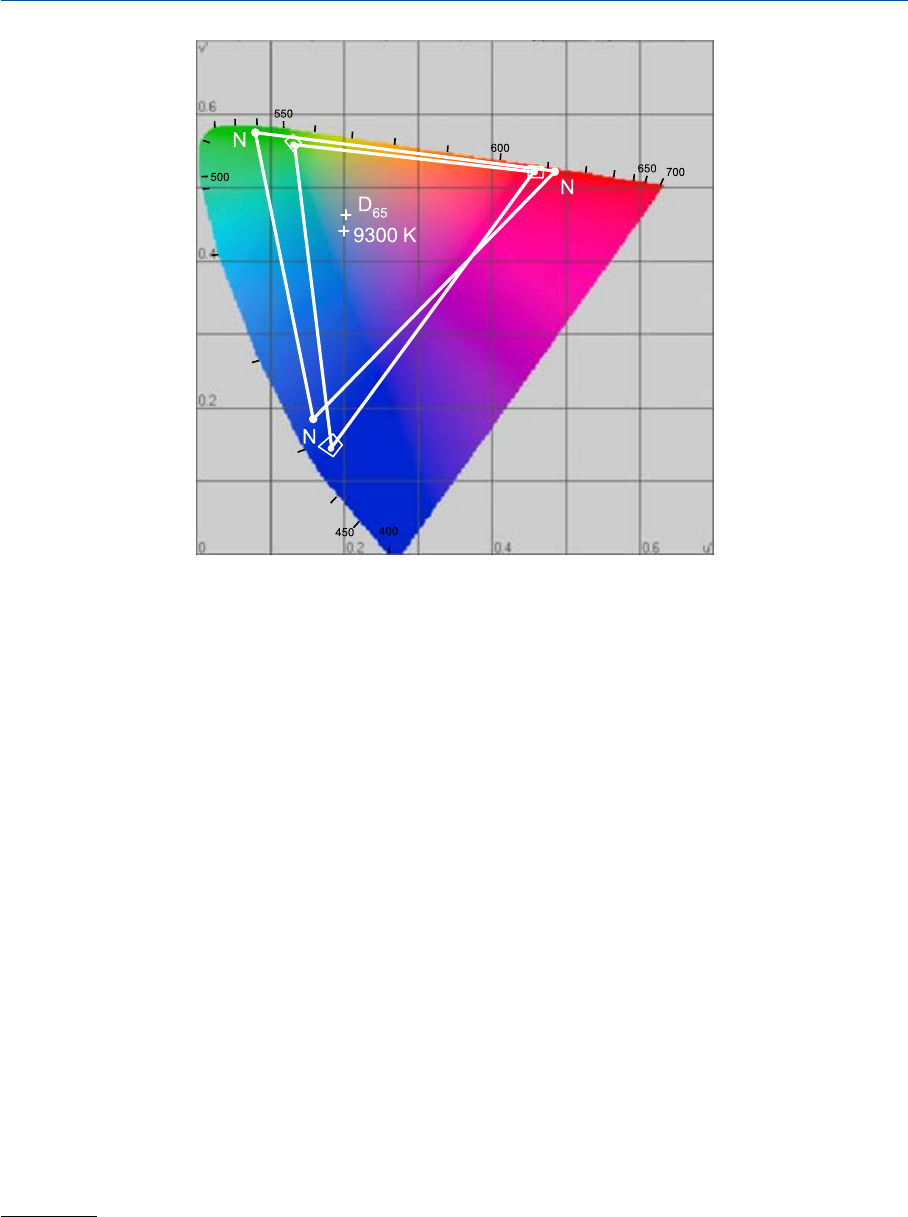

Рис. 21.7 Цветности и охваты цветностей кардинальных стимулов, воспроизводимых: S —
сульфидными люминофорами; N — люминофорами NTSCстандарта.
1
Феномен цветового восприятия зрительных стимулов, именуемый «эффектом Ханта»
(Фершильд, «Модели цветового восприятия», 2004). — Прим. пер.
телеприемников — «SMPTE C». И, наконец, в 1991 г. Международный консультатив
ный комитет по радиовещанию (Comite Consultatif International de la
Radiodiffusion — CCIR) в своей «Recommendation 709» принял набор «CCIR 709» для
телевидения высокой четкости (DeMarsh, 1993).
Мы видим, что все три набора мало чем отличны друг от друга и в равной степени
касаются как светоклапанных, так и жидкокристаллических дисплеев. Однако следу
ет всегда помнить, что окружающий свет, давая паразитную подсветку, может замет
но снижать охват цветностей системы.
Красный EBU
x = 0.64 y = 0.33
¢
u
= 0.451
¢
v
= 0.523
SMPTE C
x = 0.63 y = 0.34
¢
u
= 0.433
¢
v
= 0.526
CCIR 709
x = 0.64 y = 0.33
¢
u
= 0.451
¢
v
= 0.523
Зеленый EBU
x = 0.29 y = 0.60
¢
u
= 0.121
¢
v
= 0.561
SMPTE C
x = 0.31 y = 0.595
¢
u
= 0.130
¢
v
= 0.562
CCIR 709
x = 0.30 y = 0.60
¢
u
= 0.125
¢
v
= 0.562
Синий EBU
x = 0.15 y = 0.06
¢
u
= 0.175
¢
v
= 0.158
SMPTE C
x = 0.155 y = 0.07
¢
u
= 0.176
¢
v
= 0.178
CCIR 709
x = 0.15 y = 0.06
¢
u
= 0.175
¢
v
= 0.158
На рис. 21.9 даны цветности EBUнабора (и его допуски); там же — цветности кар
динальных стимулов NTSCстандарта. Любопытно отметить закономерные измене
ния в согласованных с этими наборами трихроматических кривых Стандартного на
блюдателя (рис. 19.8): смещение цветности нового зеленого кардинального стимула в
красном направлении ведет к тому, что «красная» трихроматическая кривая имеет бо
лее выраженный отрицательный участок в средневолновой («зеленой») части видимо
го спектра.
Наконец отметим, что отклонение цветностей люминофоров от NTSCстандарта
влияет на теоретические величины коэффициентов l, m и n, используемых в комплекто
вании яркостного сигнала (см. раздел 22.3). Однако степень этих отклонений оказыва
ется слишком маленькой для того, чтобы иметь хоть какоето практическое значение.
21.14 ЦВЕТНОСТЬ БЕЛОЙ ТОЧКИ
21.14.1 Белая точка телекамеры
Как было показано в разделах 5.7 и 19.8 телекамеры обычно конструируются так,
чтобы равновеликие «красный», «зеленый» и «синий» сигналы возникали в ответ на
свет от стандартной белой поверхности, какой бы при этом ни была цветность ее осве
щения. Такая конструкция хороша тем, что позволяет имитировать эффекты сенсор
ной адаптации зрения, в значительной степени компенсирующей изменения в цветно
сти освещения сцены (в результате чего цветовое восприятие ее стимулов остается бо
лее или менее постоянным). Еще одним важным обстоятельством является то, что вне
зависимости от цветности освещения цветоразностные сигналы остаются равными
нулю не только по белым, но и по серым и черным стимулам.
516
ГЛАВА 21 ВИЗУАЛИЗАЦИЯ ТЕЛЕИЗОБРАЖЕНИЙ
21.14.2 Белая точка телеприемника
В NTSCсистеме яркостный сигнал компонуется, исходя из того допущения, что
равновеликие значения «красного», «зеленого» и «синего» сигналов ведут к воспроиз
ведению экраном телеприемника стимула с цветностью стандартного Сосветителя
CIE. Следовательно, уравнивание «красного», «зеленого» и «синего» сигналов телека
меры по белому эталону при том или ином фактическом освещении всегда ведет к
тому, что экран приемника воспроизводит стимул с той же цветностью, что и у стан
дартного Сосветителя.
Следовательно, в монохромных дисплеях фотометрические яркости изображений
объектов сцены будут аналогичны оригинальным под стандартным Сосветителем (и
идентичны им, если уравнивание «красного», «зеленого» и «синего» сигналов ока
жется эквивалентным использованию соответствующего спектроконверсионного
фильтра — см. раздел 10.3). Однако же, к примеру, рост фотометрических яркостей
красноокрашенных объектов сцены под светом лампы накаливания не будет передан,
но при этом эффект данного типа не столь уж важен (мы знаем, что, например, в
чернобелой фотографии спектральная чувствительность фотоматериалов шире, чем
требуется корректному воспроизведению яркостей [Mouchel, 1963]).
Когда цветные дисплеи воспроизводят стимул с цветностью стандартного
Сосветителя за счет равновеликих сигналов (как того требует NTSCстандарт), то все
стимулы изображения будут воспроизведены примерно с теми цветностями, каковы
были бы у объектов сцены при стандартном Сосвещении.
Отметим, что цветности белого, отличные от таковой у стандартного Сосветителя,
могут повлиять на теоретические величины коэффициентов «l», «m»и«n», исполь
517
ГЛАВА 21 ВИЗУАЛИЗАЦИЯ ТЕЛЕИЗОБРАЖЕНИЙ
400 500 600 700
0
20
40
60
80
100
Äëèíà âîëíû (íì)
Îòíîñèòåëüíàÿ ýíåðãèÿ
Рис. 21.8 Относительные спектральные распределения энергии кардинальных стимулов, вос
производимых сульфидными люминофорами (сплошные линии) и красный кардинальный
стимул, воспроизводимый люминфором на основе иттрия ванадата, активированного европи
ем (пунктирные линии).
зуемых для комплектования яркостного сигнала (см. раздел 22.3), однако вновь сте
пень этих отклонений оказывается слишком маленькой для того, чтобы иметь
какоето практическое значение.
21.14.3 Цветовое восприятие телеизображений и адаптация зрения
Результат цветового восприятия стимулов, воспроизводимых экраном телепри
емника, зависит от условий просмотра телепередачи: при свете ламп накаливания изо
бражение в целом воспринимается синеватым, а при холодном дневном свете (окна на
север) — желтоватым.
Коль скоро просмотр телепередач проходит в основном в вечернее время, то, каза
лось бы, предпочтительно, чтобы равновеликие сигналы воспроизводили стимулы с
цветностью стандартного Аосветителя (2856 К). Однако в этом случае телеизображе
ние при дневном свете становится неприемлемо желтым
1
. С другой стороны, если рав
новеликие сигналы воспроизводят стимулы с цветностью дневного света, скажем, с
цветностью стандартного D
65
осветителя (6500 К), изображения при свете ламп нака
ливания не станут восприниматься неприемлемо синими, поскольку, вопервых, про
смотр телепередач чаще всего происходит именно при свете ламп накаливания
2
,а
вовторых, — для того, чтобы стимулы, воспроизводимые экраном телеприемника, за
518
ГЛАВА 21 ВИЗУАЛИЗАЦИЯ ТЕЛЕИЗОБРАЖЕНИЙ
P
P
P
Рис. 21.9 Цветности (Р) и охваты цветностей кардинальных стимулов, воспроизводимых до
машними телеприемниками в сравнении с цветностями и охватом цветностей кардинальных
стимулов NTSCстандарта (а также допуски на них [обозначены прямоугольниками])
(B.R.E.M.A., 1969).
1
Как показывает практика «неприемлемо желтым» оно окажется даже при самих лампах
накаливания, поскольку свет последних когнитивно обесцвечивается зрительной системой на
блюдателя (Фершильд, 2004) — Прим. пер.
дали статус зрительной адаптации наблюдателя, интенсивность внешнего освещения
можно существенно снизить. Кстати говоря, именно по этим причинам коррелирован
ная цветовая температура белой точки бытовых телеприемников обычно не бывает
меньше 6500 К.
Стоит отметить, что чем выше интегральная фотометрическая яркость телеизобра
жения, тем выше его влияние на адаптацию зрения. Относительные световые эффек
тивности люминофоров цветных дисплеев таковы, что по мере роста коррелированной
цветовой температуры белой точки растет фотометрическая яркость изображений. В
эпоху чернобелого телевидения коррелированные цветовые температуры белой точки
лежали в районе 9300 К, поэтому именно под это значение в свое время подгонялся
равновеликий сигнал по трем каналам телевидения цветного. Однако с помощью со
временных люминофоров при 6500 К достижимой оказывается та же фотометриче
ская яркость, что ранее при 9300 К (Hirsch, 1968; Lamont, 1968).
Оптимальная цветность равносигнального белого зависит от ряда факторов, но
опытным путем установлено, что по большинству вариантов домашнего телепросмот
ра оптимум лежит в диапазоне 65009300 К. Однако предпочтительным при этом яв
ляется все же нижнее значение этого коридора (то есть, 6500 К) (Zwick, 1973).
В Европе в качестве стандартного был выбран D
65
осветитель (коррелированная
цветовая температура примерно 6500 К) (BREMA, 1969) и он же принят в качестве
стандартного в телевидении высокой четкости (см. раздел 19.16).
В жидкокристаллических дисплеях источник света и фильтровое оснащение выби
раются так, чтобы результирующий белый лежал в диапазоне 65009300 К. В проек
ционном телевидении допуски на цветность белого много больше, поскольку проекци
онное изображение полностью определяет статус адаптации наблюдателя. То есть,
жидкокристаллическим дисплеям вполне подойдут газоразрядные лампы на 6000 К, а
диапрокеторам — лампы накаливания на 3000 К.
И последнее: следует всегда помнить, что при телесъемке компенсация изменений
в цветности освещения сцены не должна быть полной, поскольку адаптация зрения
наблюдателя всегда неполна (см. разделы 8.10 и гл. 34). К примеру, сцена при свечах
должна воспроизводиться слегка желтоватой, дабы результат восприятия ее изобра
жения уравнялся с оригинальным восприятием этой сцены.
21.15 ФОТОМЕТРИЧЕСКАЯ ЯРКОСТЬ БЕЛОЙ ТОЧКИ
Применение редкоземельных люминофоров позволило в свое время кинескопам с
теневой маской выйти на фотометрические яркости белой точки порядка 50 кд/м
2
.
Если экран имеет ту же фотометрическую яркость при всех углах наблюдения, это со
ответствует световой эмиссии порядка 50p или 160 лм/м
2
. Следовательно, интеграль
ная световая эмиссия экрана площадью 0.15 м
2
будет равна 24 лм. При светоотдаче
3 лм/Вт потребуется примерно 8 Вт мощности или ток пучка порядка 0.3 мА при 25 кВ
напряжения на аноде.
Последние усовершенствования люминофоров, в частности, такие как применение
оксисульфида иттрия (активированного европием) для воспроизведения красного
кардинального стимула, и цинккадмия сульфида (активированного медью) — для зе
леного, позволяют выйти на фотометрические яркости по белой точке порядка
519
ГЛАВА 21 ВИЗУАЛИЗАЦИЯ ТЕЛЕИЗОБРАЖЕНИЙ
2
Здесь автор вскользь касается проблемы влияния культурных факторов на результат цве
тового восприятия изображений. — Прим. пер.
85 кд/м
2
, а небольшие изменения в цветностях кардиналов и определенная модифика
ция технологии производства масок позволяют повысить этот показатель до 120 кд/м
2
(Wright, 1971).
Заполнив пустоты между люминофорными точками специальным светопоглощаю
щим веществом, можно повысить коэффициент пропускания передней поверхности
трубки (которая обычно изготавливается серой, дабы снизить эффект внешней пара
зитной подсветки) и тем самым еще поднять фотометрическую яркость белой точки
дисплея.
Отметим, что высокая интегральная фотометрическая яркость экранных изобра
жений желательна, вопервых, потому, что полнота цвета элементов этих изображе
ний растет по мере роста фотометрической яркости; вовторых, потому, что высокие
значения яркости не столь вредят зрению при низких уровнях окружающего освеще
ния. Вместе с тем, нельзя забывать, что чем выше фотометрическая яркость изображе
ний, тем заметнее мелькание при смене кадров.
21.16 ОТРАЖАЮЩИЕ ДИСПЛЕИ
Результат восприятия экранных изображений часто страдает изза наличия внеш
него освещения, приводящего к визуальному затемнению этих изображений благода
ря явлению т.н. симультанного контраста, а также снижению чистоты цвета элемен
тов изображения и падению его контраста изза паразитной подсветки темных и чер
ных элементов. Решением данной проблемы является применение не самосветящихся
дисплеев, а отражающих.
21.1.7 Аддитивные отражающие дисплеи
Аддитивные отражающие дисплеи могут содержать матрицы красных, зеленых и
синих фильтров и блок светомодуляции, реализуемый, скажем, на базе жидких кри
сталлов (либо же за счет слоя серого колоранта, оптическая плотность которого может
меняться, например, путем электрофореза).
Вместе с тем, неизбежное (и в данном контексте — паразитное) поглощение света
фильтрами ограничивает максимальный коэффициент отражения 30%. В решении
этой проблемы могут использоваться многослойные устройства, каждый слой кото
рых регулирует количества красного, зеленого и синего кардинальных стимулов за
счет специфического вещества (в частности, такого как жидкий кристалл с дисперги
рованным полимером [Polymer Dispersed Liquid Crystal — PDLC]), управляющего све
тоабсорбцией, либо использующее т.н. брэгговское отражение (интерференцию). Отме
тим, что данная технология используется в некоторых рекламных щитах.
21.1.8 Субтрактивные отражающие дисплеи
Субтрактивный вариант отражающего дисплея попрежнему не находит практиче
ского применения, поскольку очень сложен в устройстве. Однако же в сравнении с ад
дитивными системами он обеспечивает большее разрешение при том же размере пик
селов и, по крайней мере теоретическую, возможность достичь максимального коэф
фициента отражения, сопоставимого с таковым у обычной офисной бумаги.
Некоторые портативные электронные устройства задействуют т.н. прозрачноотра
жающие (полупрозрачные) дисплеи, в которых каждый пиксел состоит из пропускаю
520
ГЛАВА 21 ВИЗУАЛИЗАЦИЯ ТЕЛЕИЗОБРАЖЕНИЙ
