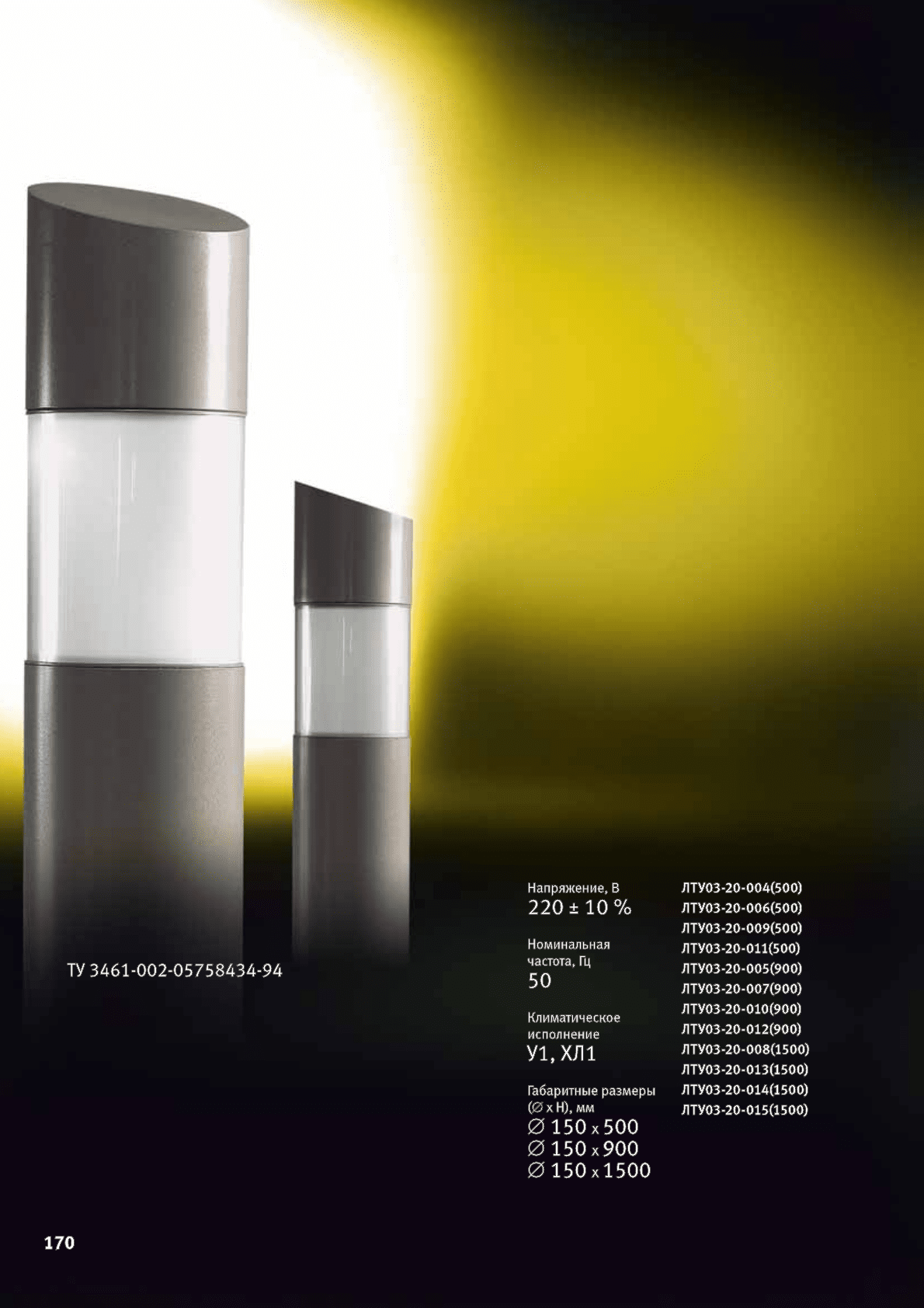

Cветильник садово-парковый
ЛТУ03-20
Функционально-декоративное
освещение клумб, крон деревьев,
газонов
Конструкция
✱ Корпус изготовлен из стальной трубы,
окрашенной атмосферостойкой
эмалью
✱ Защитное стекло – труба из
светостабилизированного
поликарбоната
✱ Внутри защитного стекла
установлена матовая пленка или
светоперераспределяющая решетка
Установка лампы
Установка
и обслуживание
Патрон Е27
✱ Светильник крепится винтами
к закладному элементу, входящему
в комплект поставки
✱ Закладной элемент, имеющий
отверстия для ввода кабеля,
бетонируется в грунте
✱ Техническое обслуживание
светильника производится
при снятом корпусе
Преимущества
✱ Светильник имеет оригинальный
дизайн
✱ Светильник обладает
антивандальными свойствами
и защищен от коррозии
✱ Защитное стекло обладает
антивандальными свойствами
и не изменяет параметров под
воздействием ультрафиолета
✱ Используемая в светильнике
компактная люминесцентная лампа
экономична и обеспечивает хорошую
цветопередачу
✱ Светильник прост и удобен
в эксплуатации
Освещение садов и парков
171
ЛТУ03-20
Светильник садово-парковый
ЛТУ03-20-004 Скошенная крышка, КЛЛ 20 Е27 60 Круглосим./ 150 х 500 IP54 12,5
(500) цилиндрический рассеиватель, синусная
фигурный рассеиватель
ЛТУ03-20-006 Прямая крышка, КЛЛ 20 Е27 60 Круглосим./ 150 х 500 IP54 12,5
(500) цилиндрический рассеиватель, синусная
фигурный рассеиватель
ЛТУ03-20-009 Скошенная крышка, КЛЛ 20 Е27 60 Круглосим./ 150 х 500 IP54 11,5
(500) цилиндрический рассеиватель, синусная
матовая пленка
ЛТУ03-20-011 Прямая крышка, КЛЛ 20 Е27 60 Круглосим./ 150 х 500 IP54 11,5
(500) цилиндрический рассеиватель, синусная
матовая пленка
ЛТУ03-20-005 Скошенная крышка, КЛЛ 20 Е27 60 Круглосим./ 150 х 900 IP54 19,5
(900) цилиндрический рассеиватель, синусная
фигурный рассеиватель
ЛТУ03-20-007 Прямая крышка, КЛЛ 20 Е27 60 Круглосим./ 150 х 900 IP54 19,5
(900) цилиндрический рассеиватель, синусная
фигурный рассеиватель
* КСС – см. на стр. 335.
Конструктивные
особенности
Наименование
Тип
лампы
Номинальная
мощность, Вт
Патрон
КПД, %
(не менее)
Тип кривой силы
света (КСС)*
для верх./нижн.
полусферы
Габаритные
размеры
D х H, мм
Степень
защиты
Масса, кг
(не более)
Технические параметры
172
ЛТУ03-20-010 Скошенная крышка, КЛЛ 20 Е27 60 Круглосим./ 150 х 900 IP54 18,5
(900) цилиндрический рассеиватель, синусная
матовая пленка
ЛТУ03-20-012 Прямая крышка, КЛЛ 20 Е27 60 Круглосим./ 150 х 900 IP54 18,5
(900) цилиндрический рассеиватель, синусная
матовая пленка
ЛТУ03-20-008 Скошенная крышка, КЛЛ 20 Е27 60 Круглосим./ 150 х 1500 IP54 30,0
(1500) цилиндрический рассеиватель, синусная
матовая пленка
ЛТУ03-20-013 Прямая крышка, КЛЛ 20 Е27 60 Круглосим./ 150 х 1500 IP54 30,0
(1500) цилиндрический рассеиватель, синусная
матовая пленка
ЛТУ03-20-014 Скошенная крышка, КЛЛ 20 Е27 60 Круглосим./ 150 х 1500 IP54 31,5
(1500) цилиндрический рассеиватель, синусная
фигурный рассеиватель
ЛТУ03-20-015 Прямая крышка, КЛЛ 20 Е27 60 Круглосим./ 150 х 1500 IP54 31,5
(1500) цилиндрический рассеиватель, синусная
фигурный рассеиватель
* КСС – см. на стр. 335.
Освещение садов и парков
Конструктивные
особенности
Наименование
Тип
лампы
Номинальная
мощность, Вт
Патрон
КПД, %
(не менее)
Тип кривой силы
света (КСС)*
для верх./нижн.
полусферы
Габаритные
размеры
D х H, мм
Степень
защиты
Масса, кг
(не более)
173
Функционально-декоративное освещение
парков, скверов, бульваров, территорий
микрорайонов, коттеджных поселков

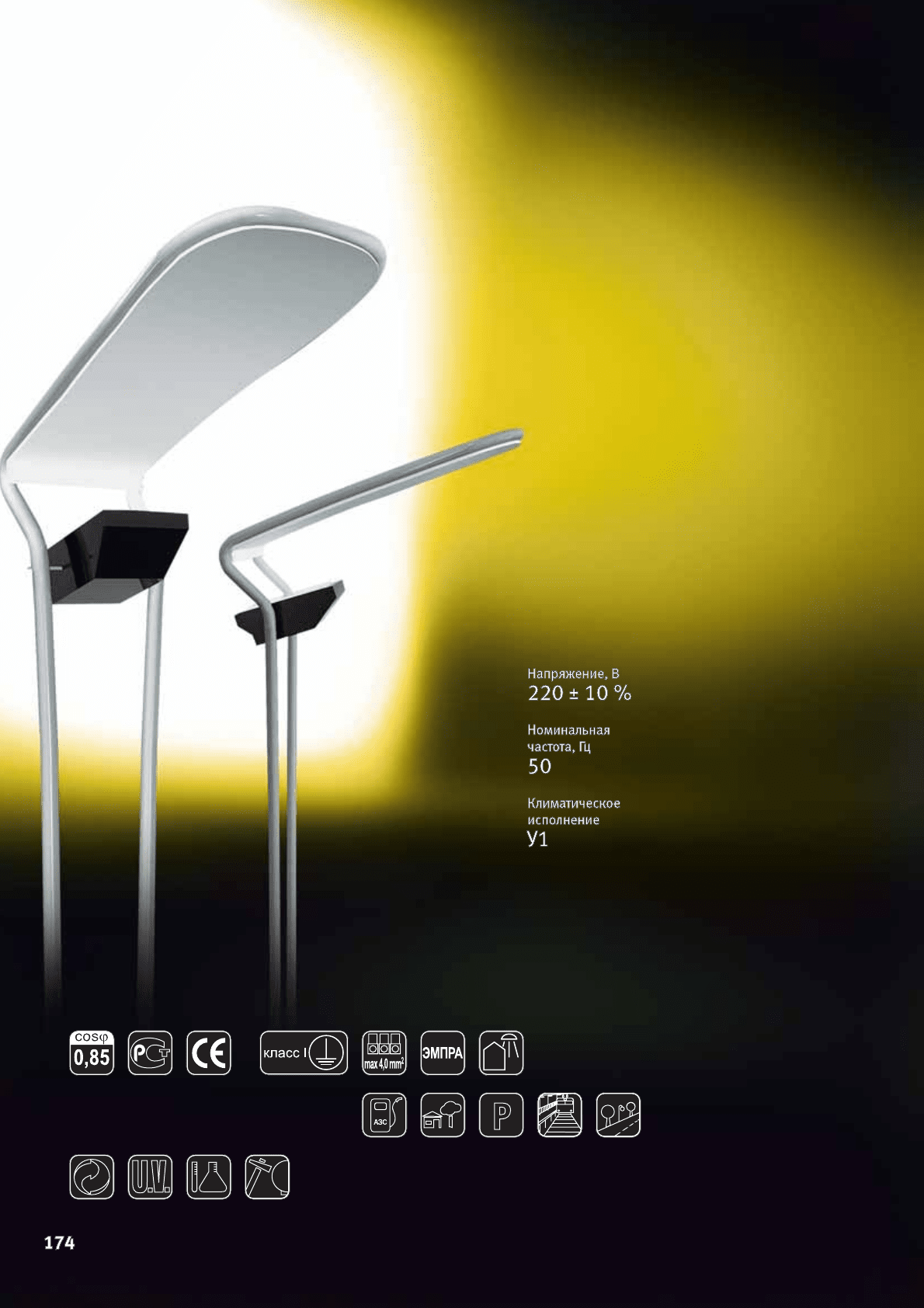

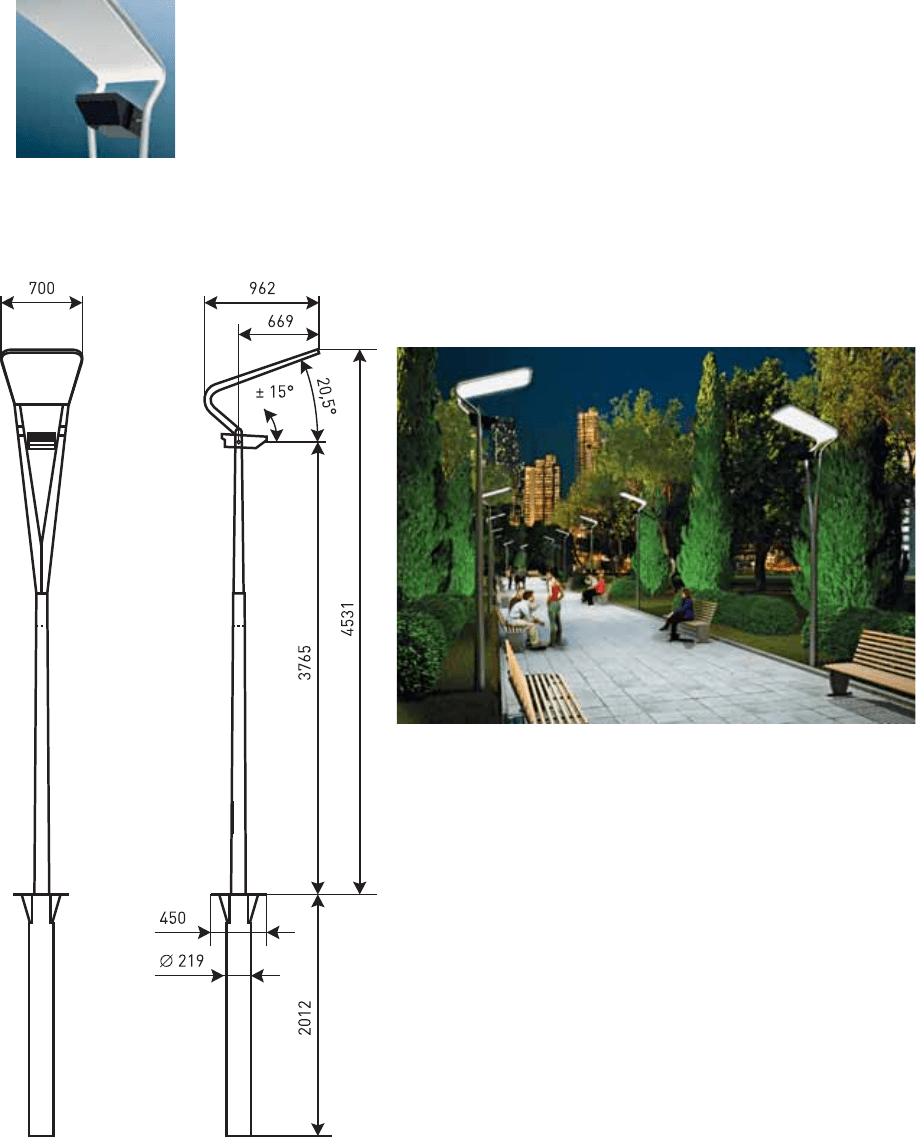

Cветильник отраженного света
Мербау
Конструкция
✱ Светильник состоит из опорной
стойки, кронштейна, отражателя
и источника света
✱ Может быть окрашен или оцинкован
Установка
и обслуживание
✱ Светильник устанавливают
как опору освещения
✱ Источником света является
прожектор ГО04-150-002
✱ Для замены лампы необходимо
отвернуть два винта и открыть рамку
со стеклом. Это обеспечит свободный
доступ к лампе
✱ Сборку светильника производить
в обратной последовательности
Преимущества
✱ Светильник имеет оригинальный
современный дизайн
✱ Полное отсутствие ослепляющего
эффекта – светильник излучает
ровный мягкий свет
Освещение садов и парков
175
Функционально-декоративное освещение
парков, скверов, пешеходных дорожек,
зон отдыха, прилегающих территорий
автозаправочных станций, автостоянок
Cветильник садово-парковый
НТУ23
Наименование Тип лампы
Номинальная
мощность, Вт
Патрон
КПД, %
(не менее)
Тип кривой силы света
(КСС)*
для верх./нижн.
полусферы
Степень защиты
Масса, кг
(не более)
Конструкция
✱ Корпус изготовлен из стальной трубы,
окрашенной атмосферостойкой
эмалью
✱ Защитное стекло – труба из
светостабилизированного
поликарбоната
✱ Внутри защитного стекла
установлена матовая пленка или
светоперераспределяющая решетка
Винты со специальными головками
(антивандальные)
Установка
и обслуживание
Скоба для крепления
цепи (опция)
✱ Светильник крепится винтами
к закладному элементу, входящему
в комплект поставки
✱ Закладной элемент, имеющий
отверстия для ввода кабеля,
бетонируется в грунте
✱ Техническое обслуживание
светильника производится при
снятом корпусе
Преимущества
✱ Светильник имеет оригинальный
дизайн
✱ Светильник обладает
антивандальными свойствами
и защищен от коррозии
✱ Защитное стекло обладает
антивандальными свойствами
и не изменяет параметров под
воздействием ультрафиолета
✱ Используемая в светильнике
компактная люминесцентная лампа
экономична и обеспечивает хорошую
цветопередачу
✱ Светильник НТУ не требует времени
на разгорание и перезажигание
✱ Светильник прост и удобен
в эксплуатации
Рассеиватель и
светораспределяющая решетка
Освещение садов и парков
НТУ23-100-001 ЛОН 100 Е27 60 Круглосим./косинусная IP54 19,0
* КСС – см. на стр. 336.
Технические параметры
177

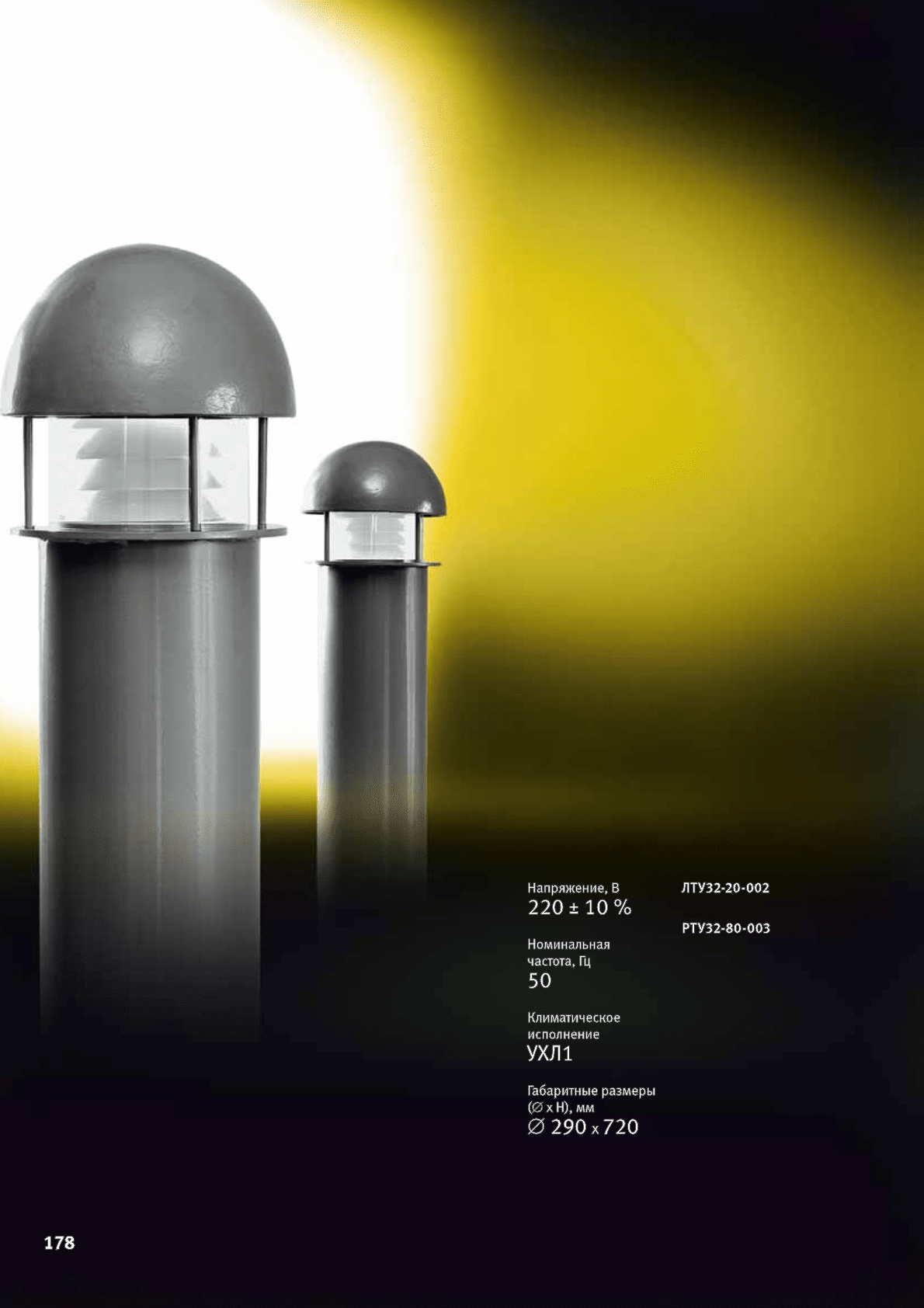

Светильник садово-парковый
Вант
Функционально-декоративное
освещение парков, скверов,
пешеходных дорожек, зон
отдыха, прилегающих территорий
автозаправочных станций,
автостоянок
Конструкция
✱ Корпус изготовлен из стальной трубы,
окрашенной атмосферостойкой
эмалью
✱ Верхняя крышка изготовлена
из чугунного литья и окрашена
атмосферостойкой эмалью
✱ Защитное стекло – труба из
светостабилизированного
поликарбоната
✱ Внутри защитного стекла установлена
матовая пленка или жалюзи
Установка
и обслуживание
Светораспределяющая
решетка
✱ Светильник крепится винтами
к закладному элементу, входящему
в комплект поставки
✱ Закладной элемент, имеющий
отверстия для ввода кабеля,
бетонируется в грунте
✱ Для технического обслуживания
светильника необходимо снять
верхнюю крышку, установленную
на четырех шпильках, и фланец
с электротехническим блоком,
закрепленный двумя болтами
✱ Сборку производить в обратной
последовательности
Преимущества
✱ Светильник имеет оригинальный
дизайн
✱ Светильник обладает
антивандальными свойствами
и защищен от коррозии
✱ Защитное стекло обладает
антивандальными свойствами
и не изменяет параметров под
воздействием ультрафиолета
✱ Используемая в светильнике
компактная люминесцентная лампа
экономична и обеспечивает хорошую
цветопередачу
✱ Светильник прост и удобен
в эксплуатации
Чугунная крышка
Освещение садов и парков
