Вант
Светильник садово-парковый
180
Освещение садов и парков
Технические параметры
ЛТУ32-20-002 КЛЛ 20 Е27 60 Круглосим./синусная IP54/IP54 35,5
(Вант 3)
РТУ32-80-003 ДРЛ 80 Е27 60 Круглосим./синусная IP54/IP54 41,0
(Вант 5)
* КСС – см. на стр. 336.
Тип лампыНаименование
Номинальная
мощность, Вт
Патрон
КПД, %
(не менее)
Тип кривой силы света
(КСС)*
Степень защиты
оптич. отсека/
отсека ПРА
Масса, кг
(не более)
181
Функционально-декоративное освещение
парков, скверов, бульваров, территорий
микрорайонов, коттеджных поселков

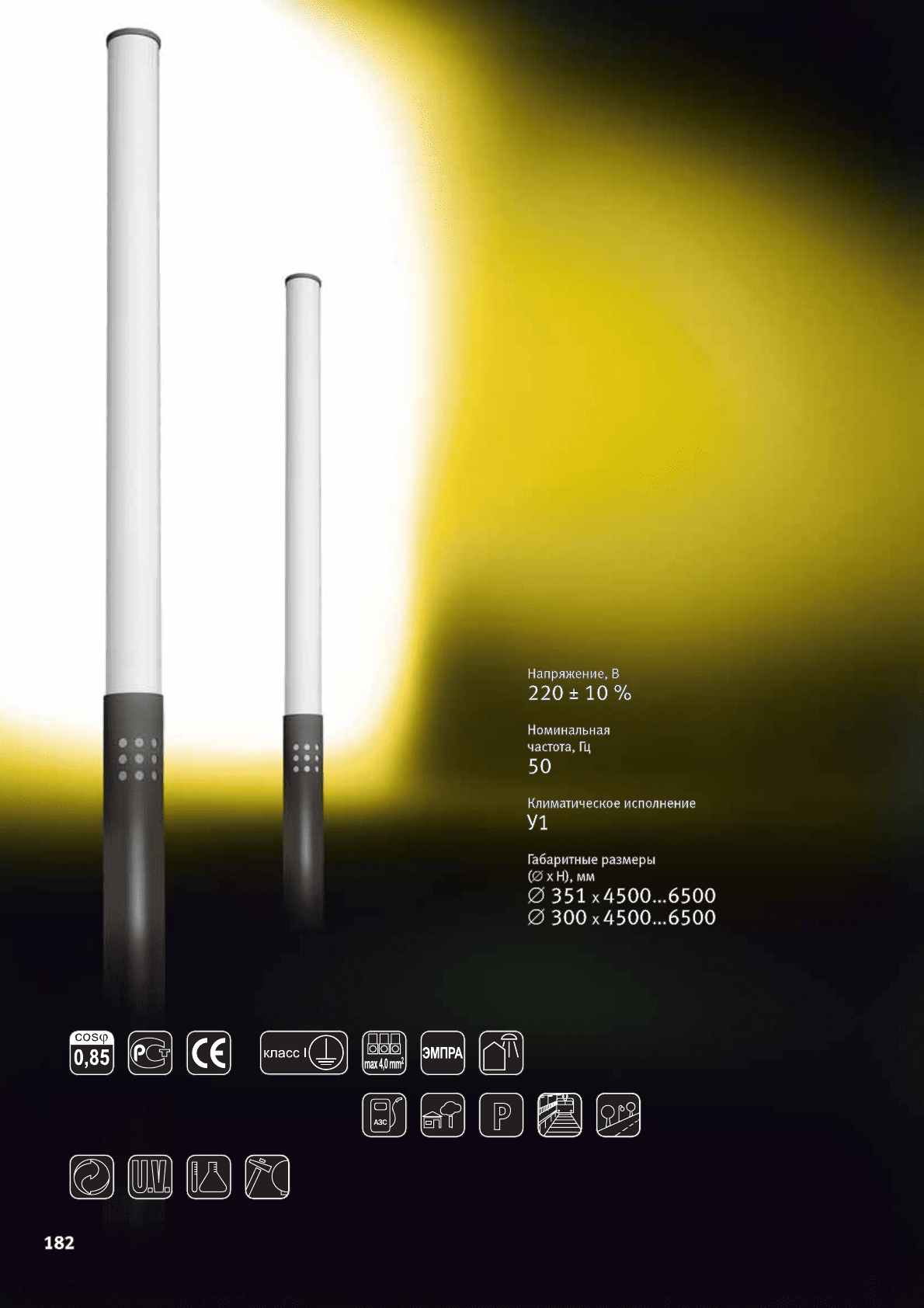

Светильник декоративный
Световой
столбик
Наименование Тип лампы
Номинальная
мощность, Вт
Патрон
КПД, %
(не менее)
Тип кривой силы
света (КСС)*
Степень
защиты
Масса, кг
(не более)
Конструкция
✱ Корпус изготовлен из стальной
трубы
✱ Световод – труба из
опалового (замутненного)
светостабилизированного
поликарбоната
✱ Внутри корпуса расположен
светотехнический блок
с источником света
Установка
и обслуживание
✱ Светильник устанавливается на
анкерные болты
✱ Замена лампы и техническое
обслуживание светильника
производятся через люк в корпусе
Преимущества
✱ Светильник имеет оригинальный
дизайн
✱ Освещение производится
рассеянным светом, полностью
исключен слепящий эффект
✱ Светильник прост и удобен
в эксплуатации
Освещение садов и парков
Световой M150P365 150 Е27 60 Круглосимметричная IP54 260,0
столбик SW/E27
* КСС – см. на стр. 336.
Технические параметры
183

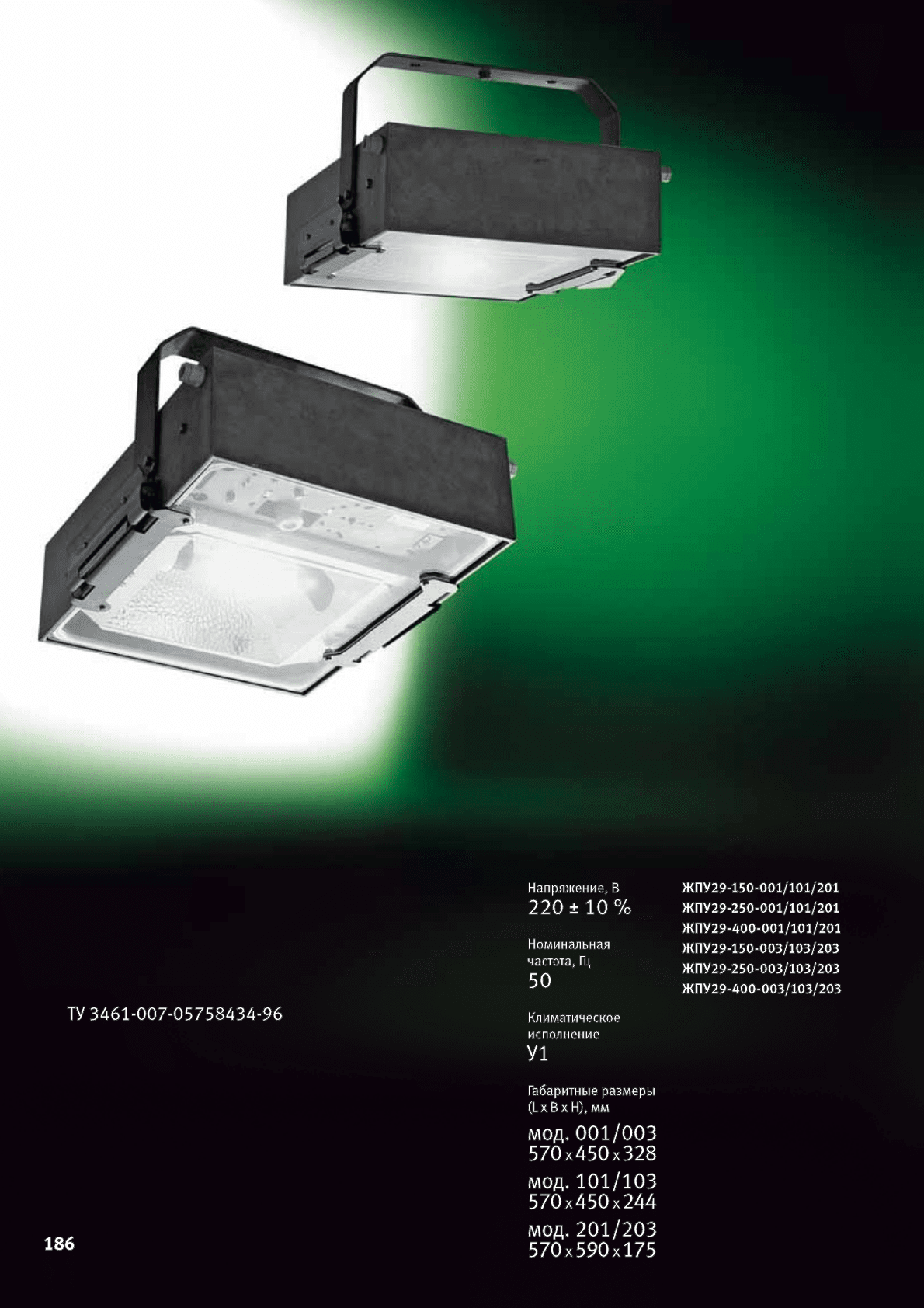

Светильник тоннельный
Атлант
Общее освещение тоннелей во
въездной зоне (мод. 001, 101, 201)
и в зоне самого тоннеля (мод. 003,
103, 203), а также больших открытых
территорий
187
Конструкция
✱ Все наружные металлические детали
светильника изготовлены
из нержавеющей стали
✱ ПРА с компенсирующим
конденсатором и ИЗУ установлены на
панели, крепление которой к корпусу
производится при помощи крючка
и пружины
✱ Провода внутреннего монтажа,
провода заземления и провода
патрона для лампы присоединены
к панели с применением клеммных
колодок-разъемов
✱ На панели светильника для защиты
тока при коротком замыкании
установлен предохранитель
с плавкой вставкой
✱ Отражатель изготовлен из
алюминиевого проката с высоким
коэффициентом отражения фирмы
ALANOD
✱ Защитное стекло закаленное
термостойкое
✱ Уплотняющая прокладка из
кремнийорганической резины

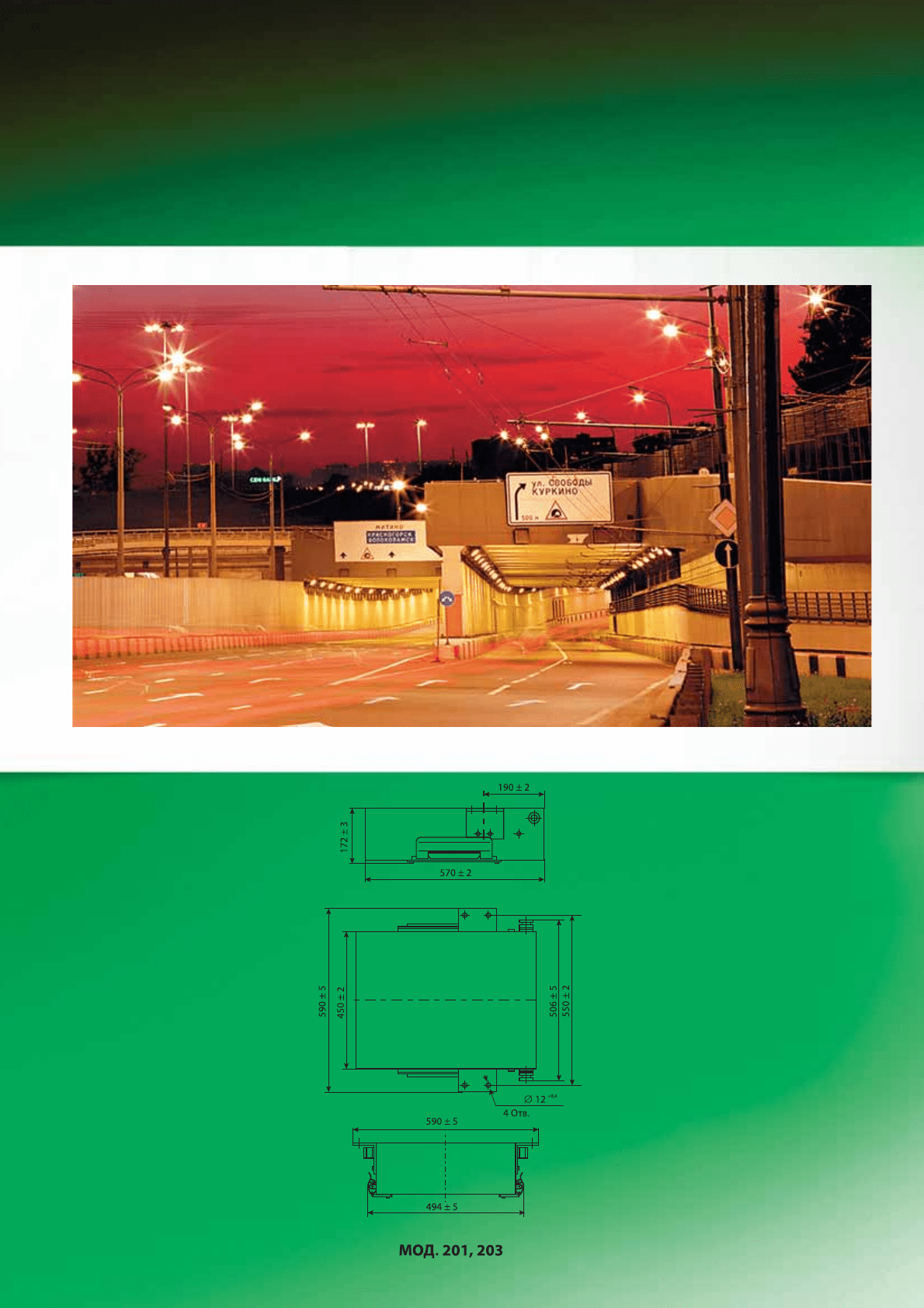

✱ Мод. 001, 101 – кососвет с лирой
✱ Мод. 201 – кососвет с подвесками
✱ Мод. 003, 103 – симметричный
с лирой
✱ Мод. 203 – симметричный
с подвесками
Установка
и обслуживание
Легкосъемная панель с ПРА
✱ Светильник рекомендуется
устанавливать на специальные
конструкции, закрепленные
к потолку или стенам тоннеля
✱ Для замены лампы необходимо
открыть замки, прижимающие стекло
к корпусу, и один из них вывести из
зацепления с корпусом, опустить
стекло до принятия им вертикального
положения. Это обеспечит свободный
доступ к лампе с патроном
✱ Для технического обслуживания
светильника необходимо открыть
замки, прижимающие стекло
к корпусу, один из них вывести из
зацепления с корпусом и опустить
стекло до принятия им вертикального
положения, отжать пружину,
удерживающую панель с ПРА,
опустить ее на крючке,
в случае необходимости заменить
всю панель, сняв ее с крючка и
разъединив клеммные колодки -
разъемы
✱ Сборку светильника производить
в обратной последовательности
Преимущества
✱ Корпус и все наружные детали
светильника изготовлены
из нержавеющей стали
и не подвержены коррозии
✱ Светильник пыле-, влагонепроницаем
✱ Высокая степень защиты светильника
и термостойкое стекло позволяют
мыть светильники в тоннеле струей
воды
✱ Светильник прост и удобен
в эксплуатации
Разъем для подключения
питания
Освещение тоннелей и подземных переходов
188
Атлант
Светильник тоннельный
189
Освещение тоннелей и подземных переходов
Технические параметры
ЖПУ29-150-001/101/201 ДНаТ 150 Е40 70 Полуширокая косинусная IP65 22,8/21,7/21,0
специальная
ЖПУ29-150-003/103/203 ДНаТ 150 Е40 70 Полуширокая осевая IP65 22,2/21,7/21,0
ЖПУ29-250-001/101/201 ДНаТ 250 Е40 70 Полуширокая косинусная IP65 23,7/23,2/22,5
специальная
ЖПУ29-250-003/103/203 ДНаТ 250 Е40 70 Косинусная осевая IP65 23,7/23,2/22,5
ЖПУ29-400-001/101/201 ДНаТ 400 Е40 70 Полуширокая косинусная IP65 25,0/24,5/23,8
ЖПУ29-400-003/103/203 ДНаТ 400 Е40 70 Косинусная осевая IP65 25,0/24,5/23,8
* КСС – см. на стр. 337.
Номинальная
мощность, Вт
Тип лампыНаименование Патрон
КПД, %
(не менее)
Тип кривой силы света (КСС)*:
в верт. плоск.
от 0 до +90
о
; от 0 до -90
о
;
в гориз. плоскости
Степень
защиты
Масса, кг
(не более)
