Каталог деталей и сборочных единиц. Комбайн кормоуборочный самоходный РСМ-100 Дон-680М
Подождите немного. Документ загружается.

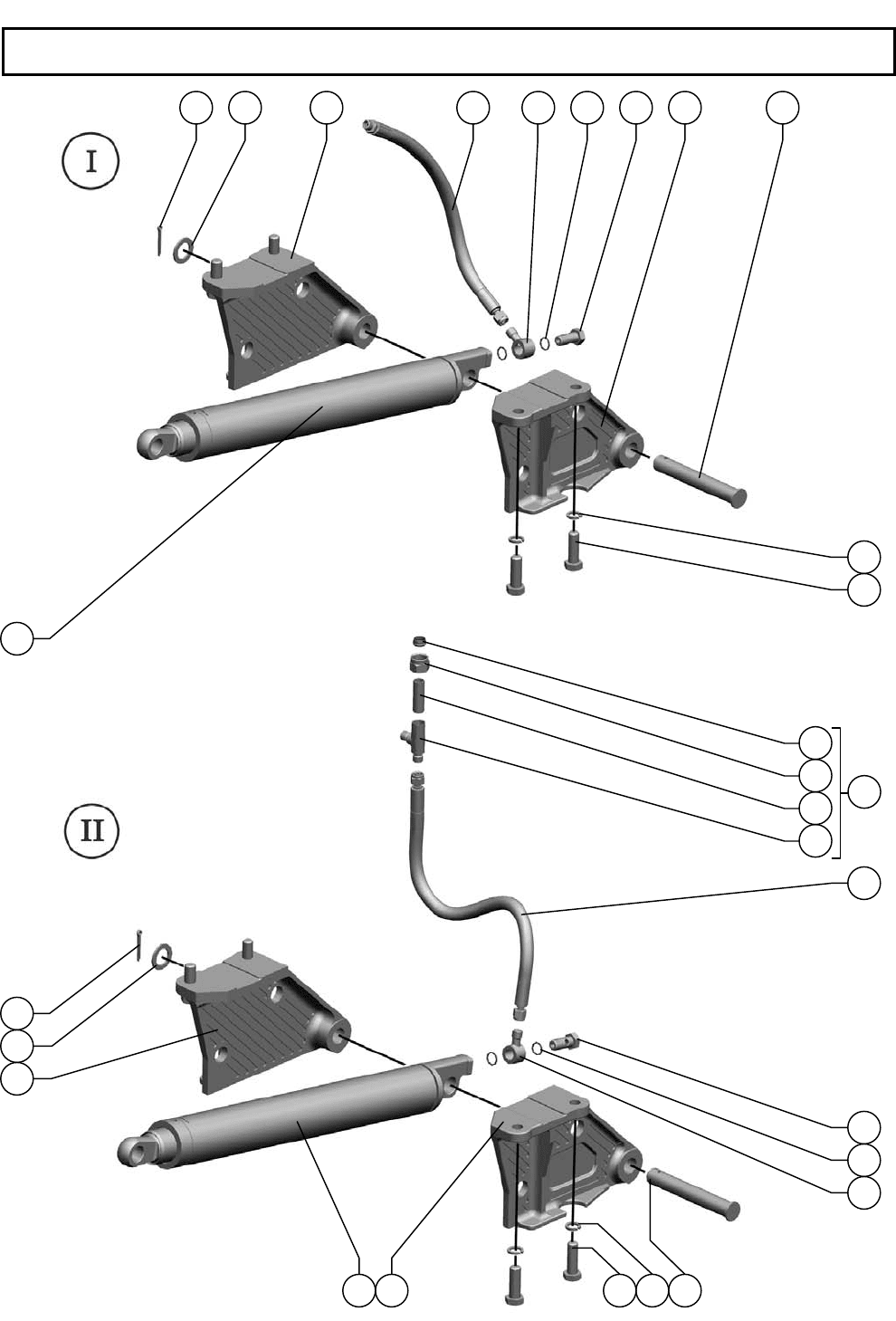

РСМ-100.07.02.000А
Мост ведущих колес
Most of driving wheels
Рисунок
113
Шасси Chassis
231
РСМ-100 К
Д
С
1 2 3 4 5 6 7 8 9
10
11
12
13
14
15
17
7
6
5
9 10 11818
3
2
1
18
16
РСМ-100.07.02.000А
Мост ведущих колес
Most of driving wheels
Рисунок
113
Поз.
Ref.
Обозначение
Designation
Наименование Description
Кол.
Quant.
Примечание
Annotation
1.
Шплинт 6,3x45.019
ГОСТ 397-79
Сotter 6,3x45.019
ГОСТ 397-79
2
2.
Шайба C 30х3,9.01.019
ГОСТ 10450-78
Washer C 30х3,9.01.019
ГОСТ 10450-78
2
3. РСМ-10.02.01.201-01 Кронштейн Bracket 2
4.
Рукав высокого давления
армированный
12.01.02.21,0/63.510
ТУ 4791-001-24263187-2002
Sleeve of a high pressure
reinforced
12.01.02.21,0/63.510
ТУ 4791-001-24263187-
2002
1
Доп. замена на
РВД 12.275.510.(2.А3А.04-
1.М18х1,5/М18х1,5)
ТУ 4833-001-33523900-00
или на
РВД 12.А1.Б1.510.21/63
ТУ 4791-001-00166887-2002
5. РСМ-10Б.09.72.602Б Угольник поворотный Square rotary 2
6. РСМ-10.09.01.007А Шайба Washer 4
7. РСМ-10.09.01.639Б Болт специальный Bolt special 2
8. РСМ-10.02.01.201 Кронштейн Bracket 2
9. РСМ-10.02.01.604 Ось Axe 2
10.
Шайба 20Т 65Г 019
ГОСТ 6402-70
Washer 20Т 65Г 019
ГОСТ 6402-70
8
11.
Болт М20-6gx60.66.019
ГОСТ 7798-70
Bolt М20-6gx60.66.019
ГОСТ 7798-70
8
12.
Кольцо ВК-20
ТУ 4193-001-27181840-98
Ring ВК-20
ТУ 4193-001-27181840-98
1
Доп. замена на
Кольцо TD88-20S DIN 3861
13. РСМ-10Б.09.61.624А-02 Гайка накидная Thrown nut 1
14. РСМ-100.21.33.801
Трубка Труба 20 пх1,5
ГОСТ 9567-75/ В20
ГОСТ 8733-74
L=60+/-0,8мм
Покрытие Хим. Окс
Tube Pipe 20 пх1,5
ГОСТ 9567-75/ В20
ГОСТ 8733-74
L=60+/-0,8мм
Покрытие Хим. Окс
1
15. РСМ-100.21.33.606А Тройник T-tube 1
16. РСМ-100.21.33.010 Тройник T-tube 1
17.
Рукав высокого давления
армированный
12.01.01.21,0/63.610
ТУ 4791-001-24263187-2002
Sleeve of a high pressure
reinforced
12.01.01.21,0/63.610
ТУ 4791-001-24263187-
2002
1
Доп. замена на
РВД 12.275.610.(2.А3А.04-
04.М18х1,5/М18х1,5)
ТУ 4833-001-33523900-00
или на
РВД 12.А1.А1.610.21/63
ТУ 4791-001-00166887-2002
18.
Гидроцилиндр
РСМ-10.09.02.100В
ТУ 23.1.153-86
Hydraulic cylinder
РСМ-10.09.02.100В
ТУ 23.1.153-86
2
Доп. замена на
Гидроцилиндр
РСМ-10.09.02.100Б
ТУ 4785-001-07512714-2002
или на
Гидроцилиндр
57ГЦ.63.500.16 У1
ТУ 4775-025-00165573-2002
Шасси Chassis
232
РСМ-100 К
Д
С

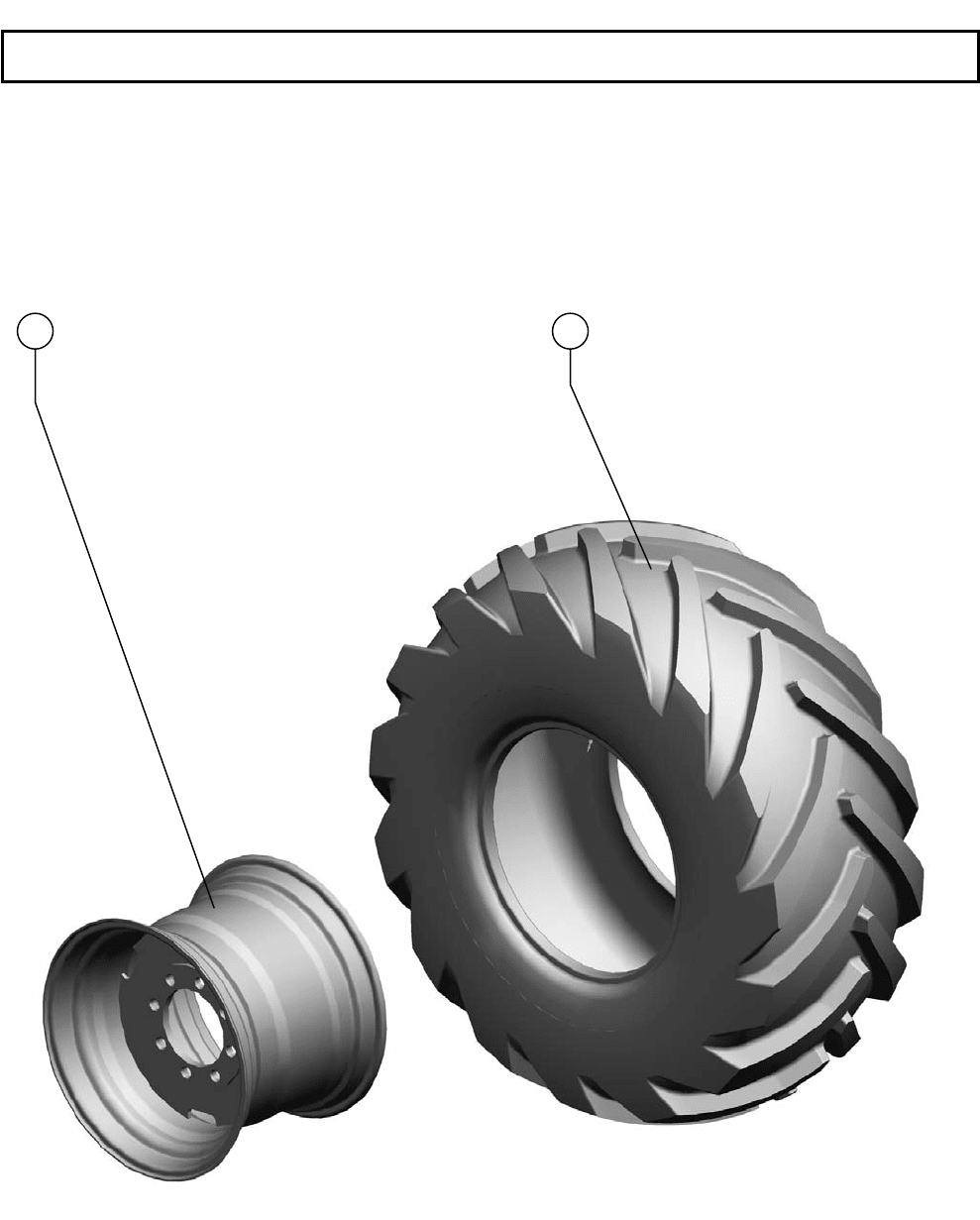

РСМ-100.07.02.010
Колесо ведущее
Wheel conducting
Рисунок
114
Шасси Chassis
233
РСМ-100 К
Д
С
1 2
РСМ-100.07.02.010
Колесо ведущее
Wheel conducting
Рисунок
114
Поз.
Ref.
Обозначение
Designation
Наименование Description
Кол.
Quant.
Примечание
Annotation
1. РСМ-100.07.02.090 Колесо дисковое Wheel disk 2
2.
Шина пневматическая
23,1-26 Я-242Аб НС 12
ТУ 38.604-06-47-89
Trunk pneumatic
23,1-26 Я-242Аб НС 12
ТУ 38.604-06-47-89
2
Шасси Chassis
234
РСМ-100 К
Д
С

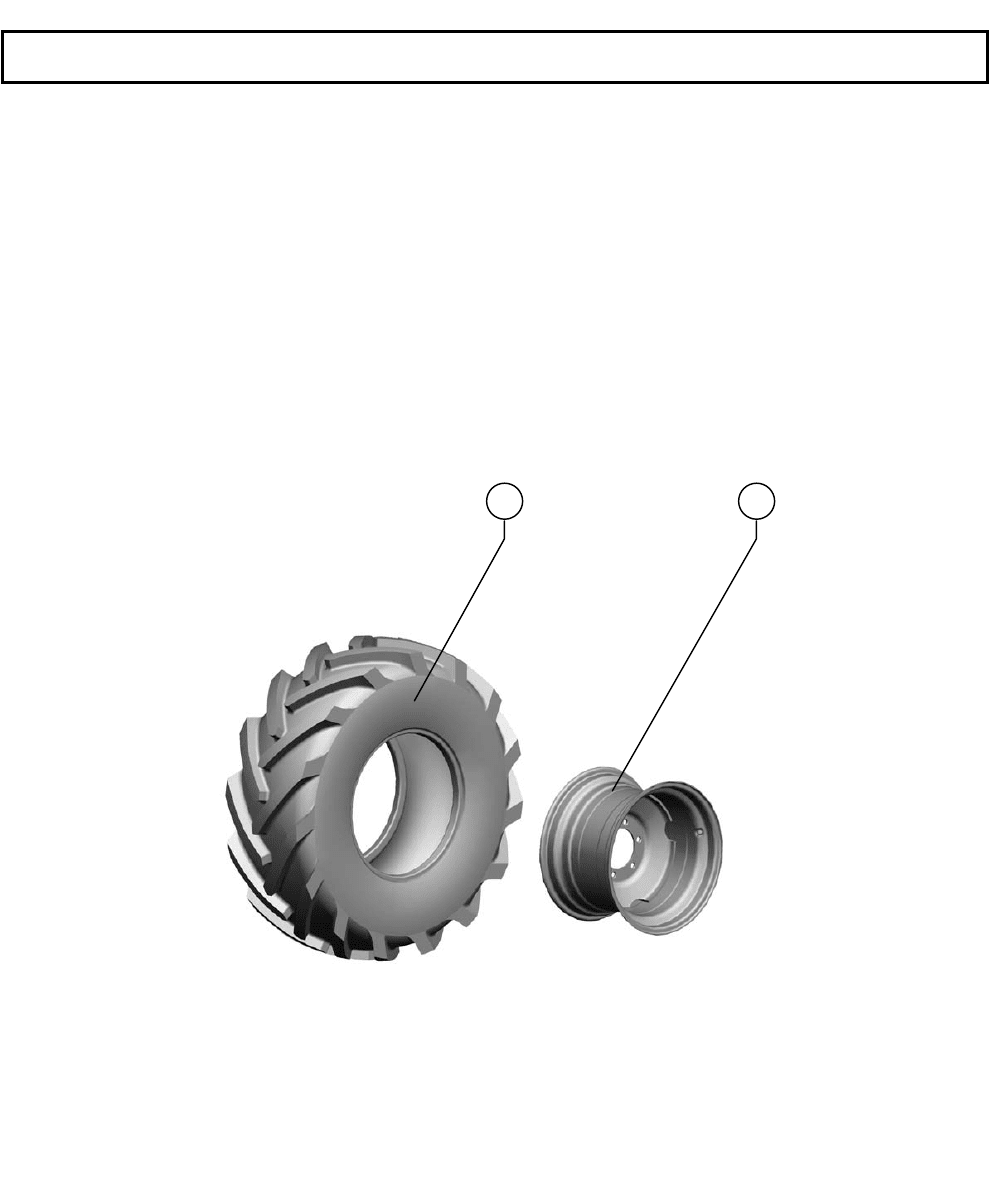

РСМ-10.02.02.030А
Колесо управляемое
Steerable wheel
Рисунок
115
Мост управляемых колес Streerable wheel axle
235
РСМ-100 К
Д
С
1 2
РСМ-10.02.02.030А
Колесо управляемое
Steerable wheel
Рисунок
115
Поз.
Ref.
Обозначение
Designation
Наименование Description
Кол.
Quant.
Примечание
Annotation
1.
Шина 18,4-24 НС8
ГОСТ 7463-2003
Tire 18,4-24 НС8
ГОСТ 7463-2003
1
Доп. Замена на
Шину 18.4R24DT-30
139 A8 (136B)
2.
Колесо DW 16x24
883.3107012
ТУ 37.001.1118-83
Wheel DW 16x24
883.3107012
ТУ 37.001.1118-83
1
Мост управляемых колес Streerable wheel axle
236
РСМ-100 К
Д
С

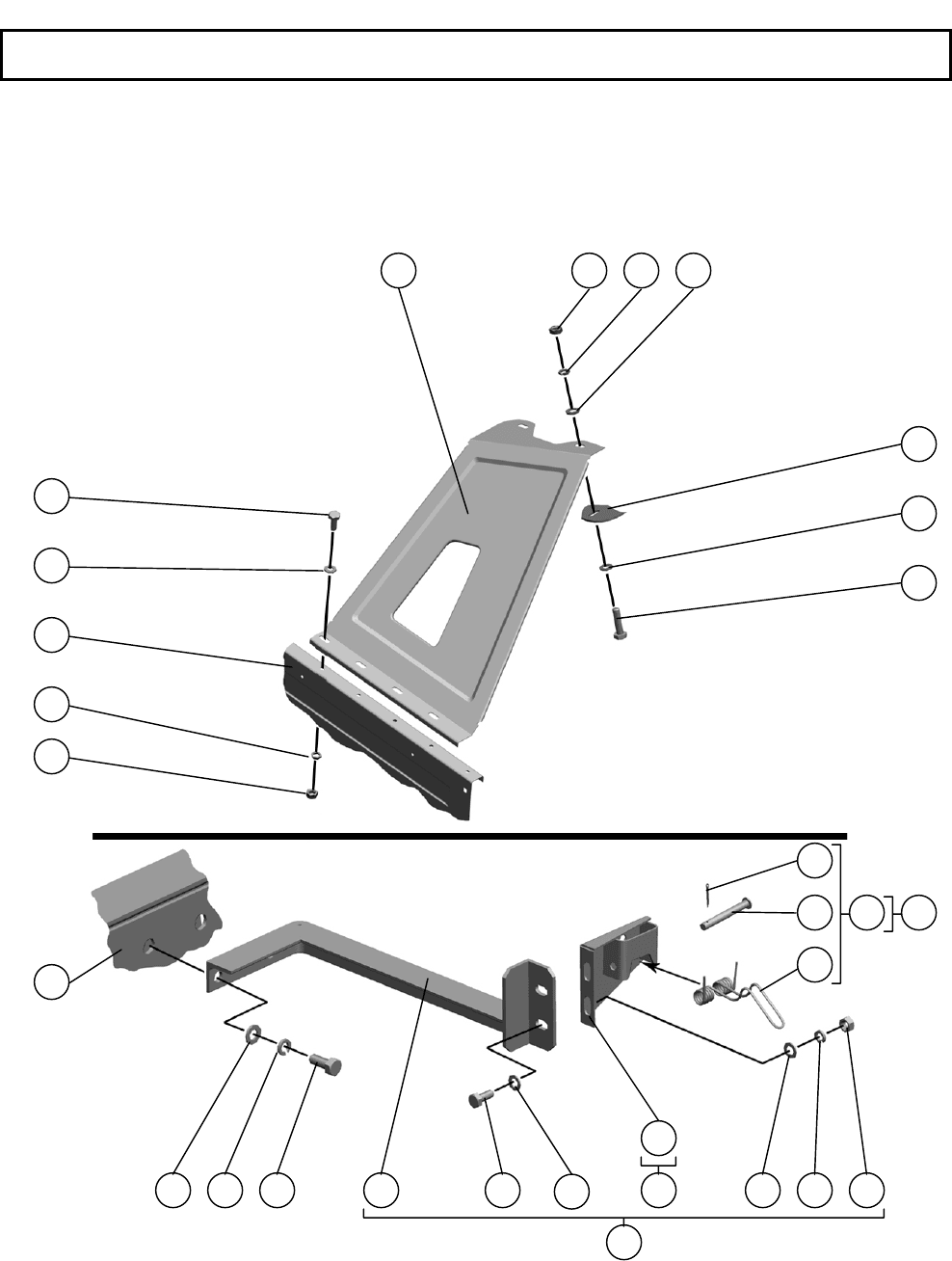

Капот
Cowl
Рисунок
116
Агрегат измельчающий Crushing aggregate
237
РСМ-100 К
Д
С
2
3
18
4
16
1 2 3 4
5
6
4
17
1516 34
12
14 19
7
19
9
1011 12
8
13
20
20
Капот
Cowl
Рисунок
116
Поз.
Ref.
Обозначение
Designation
Наименование Description
Кол.
Quant.
Примечание
Annotation
1. РСМ-100.17.00.564Б-01 Щиток Shield 1
2.
Гайка М10-6H.6.019
ГОСТ 5915-70
Nut М10-6H.6.019
ГОСТ 5915-70
6
3.
Шайба 10Т 65Г 019
ГОСТ 6402-70
Washer 10Т 65Г 019
ГОСТ 6402-70
8
4.
Шайба С.10.01.019
ГОСТ 11371-78
Washer С.10.01.019
ГОСТ 11371-78
10
5. РСМ-100.18.00.000В Устройство поворотное Device rotary 1
6.
Болт М10-6gx40.88.35.019
ГОСТ 7798-70
Bolt М10-6gx40.88.35.019
ГОСТ 7798-70
2
7.
Шплинт 2x16.019
ГОСТ 397-79
Cotter 2x16.019
ГОСТ 397-79
1
8.
Ось 6-8 b12x60.35.Ц9хр
ГОСТ 9650-80
Axis 6-8 b12x60.35.Ц9хр
ГОСТ 9650-80
1
9. РСМ-10.01.00.629
Пружина Spring 1
10.
Гайка М8-6H.6.019
ГОСТ 5915-70
Nut М8-6H.6.019
ГОСТ 5915-70
2
11.
Шайба 8Т 65Г 019
ГОСТ 6402-70
Washer 8Т 65Г 019
ГОСТ 6402-70
2
12.
Шайба С.8х1,4.01.019
ГОСТ 11371-78
Washer С.8х1,4.01.019
ГОСТ 11371-78
4
13. РСМ-10.01.00.440 Опора Support 1
14.
Болт М8-6gx20.88.35.019
ГОСТ 7798-70
Bolt М8-6gx20.88.35.019
ГОСТ 7798-70
2
15. РСМ-100.17.00.360 Кронштейн Arm 1
16.
Болт М10-6gx25.88.35.019
ГОСТ 7798-70
Bolt М10-6gx25.88.35.019
ГОСТ 7798-70
6
17. РСМ-100.07.05.000А Рама Frame 1
18. РСМ-100.01.00.120-01 Щиток Shield 1
19. РСМ-10.01.00.360 Замок Lock 1
20. РСМ-100.17.00.800 Фиксатор Striker 1
Агрегат измельчающий Crushing aggregate
238
РСМ-100 К
Д
С

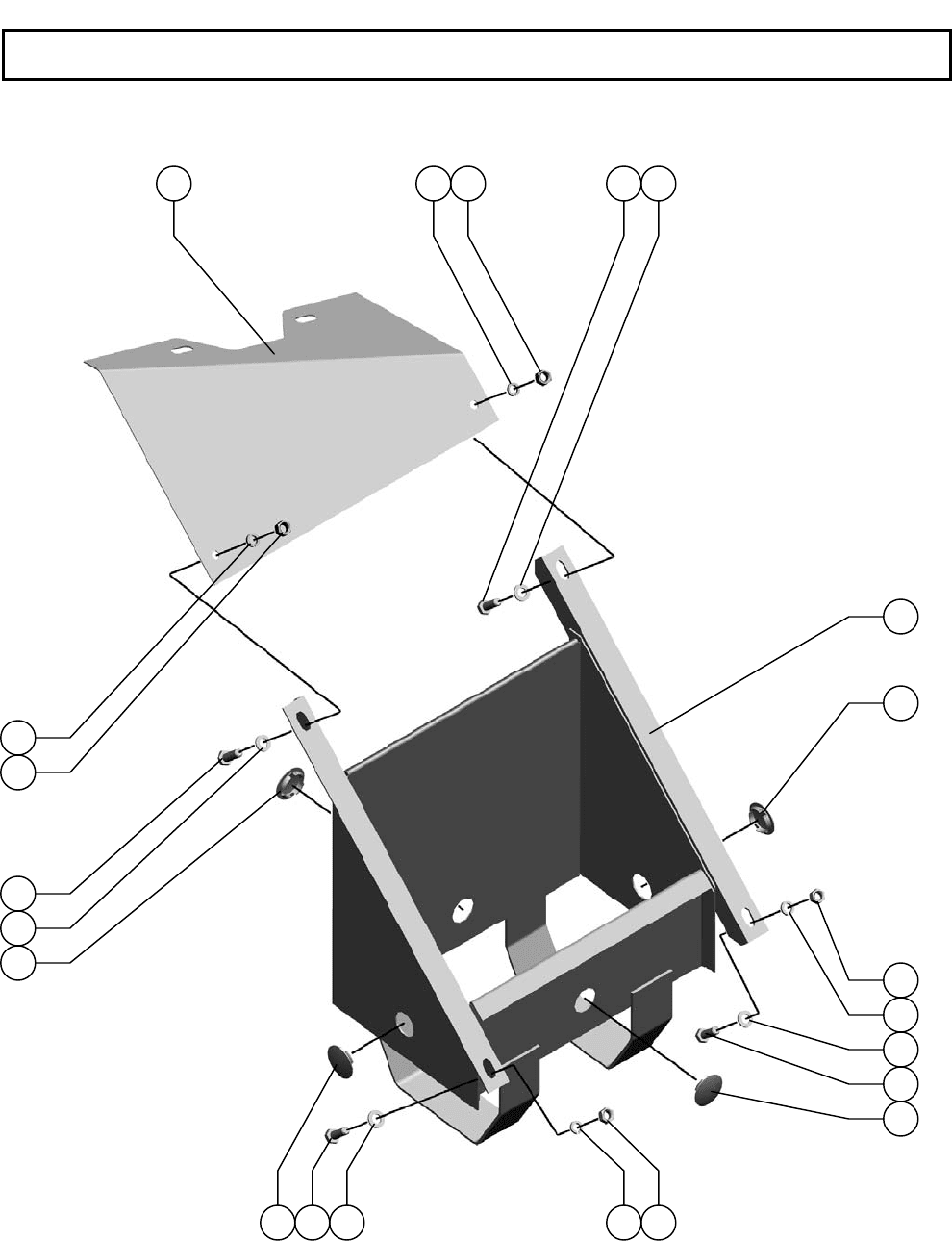

Капот
Jacket
Рисунок
117
Агрегат измельчающий Crushing aggregate
239
РСМ-100 К
Д
С
1 2 3 4 5
6
7
3
2
5
4
7
325 4 7
7
5
4
3
2
Капот
Jacket
Рисунок
117
Поз.
Ref.
Обозначение
Designation
Наименование Description
Кол.
Quant.
Примечание
Annotation
1. РСМ-100.17.01.404 Щиток Shield 1
2.
Шайба 10Т 65Г 019
ГОСТ 6402-70
Washer 10Т 65Г 019
ГОСТ 6402-70
4
3.
Гайка М10-6H.6.019
ГОСТ 5915-70
Nut М10-6H.6.019
ГОСТ 5915-70
4
4.
Болт М10-6gx30.88.35.019
ГОСТ 7798-70
Bolt М10-6gx30.88.35.019
ГОСТ 7798-70
4
5.
Шайба С.10.01.019
ГОСТ 11371-78
Washer С.10.01.019
ГОСТ 11371-78
4
6. РСМ-100.17.01.040 Ящик Box 1
7. 3518050--10083 Крышка Cap 4
Агрегат измельчающий Crushing aggregate
240
РСМ-100 К
Д
С
