Каталог деталей и сборочных единиц. Комбайн кормоуборочный самоходный РСМ-100 Дон-680М
Подождите немного. Документ загружается.

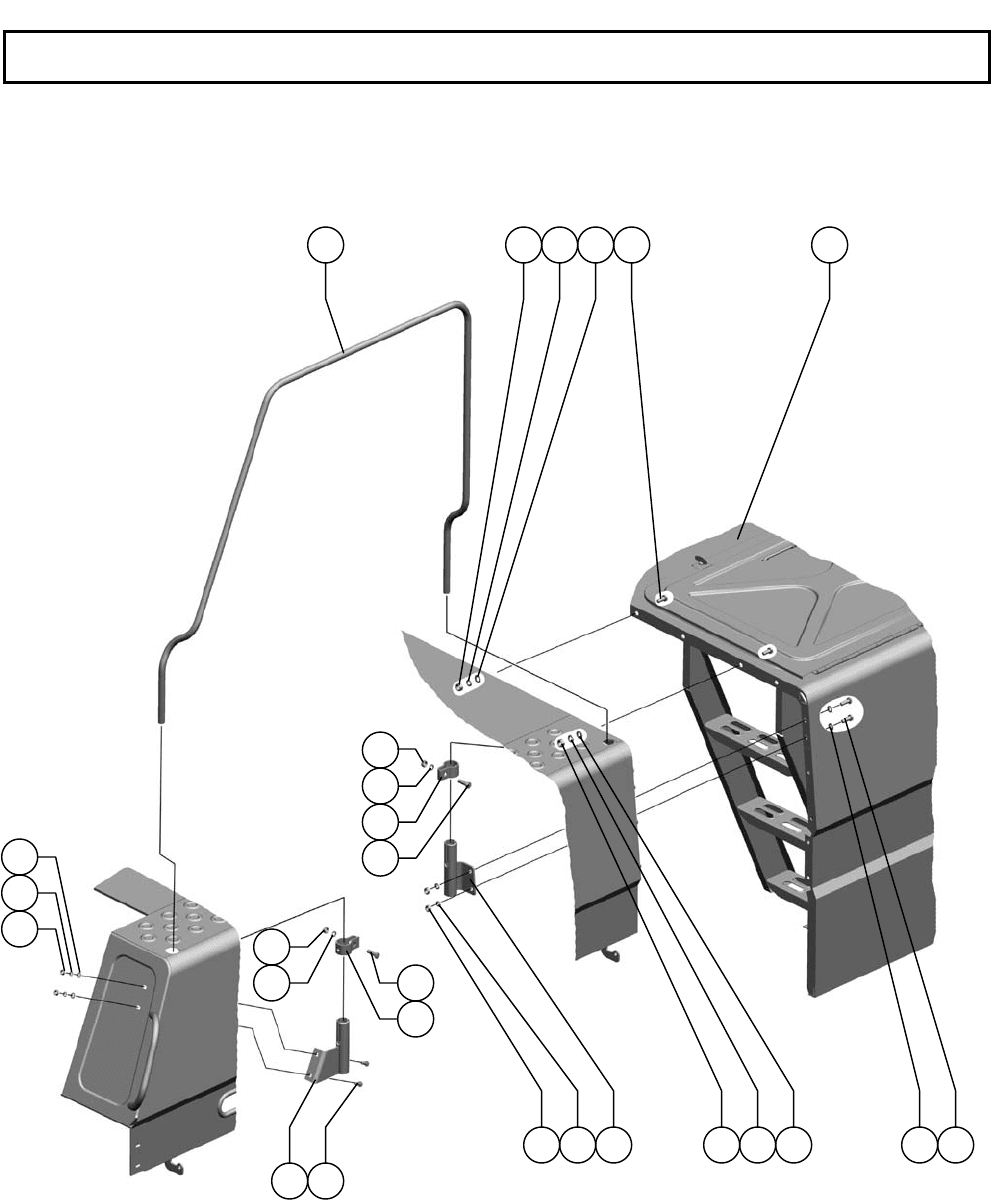

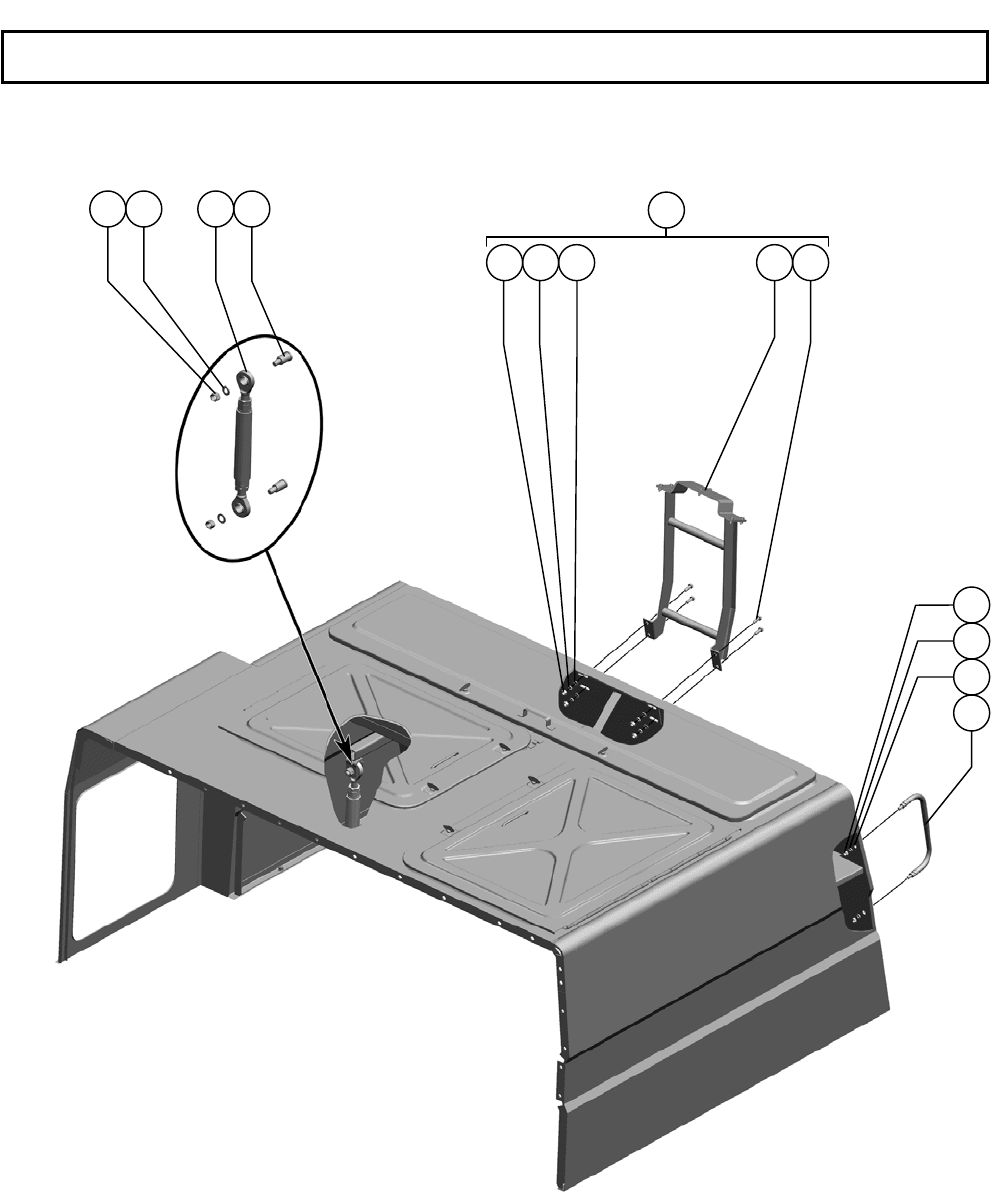

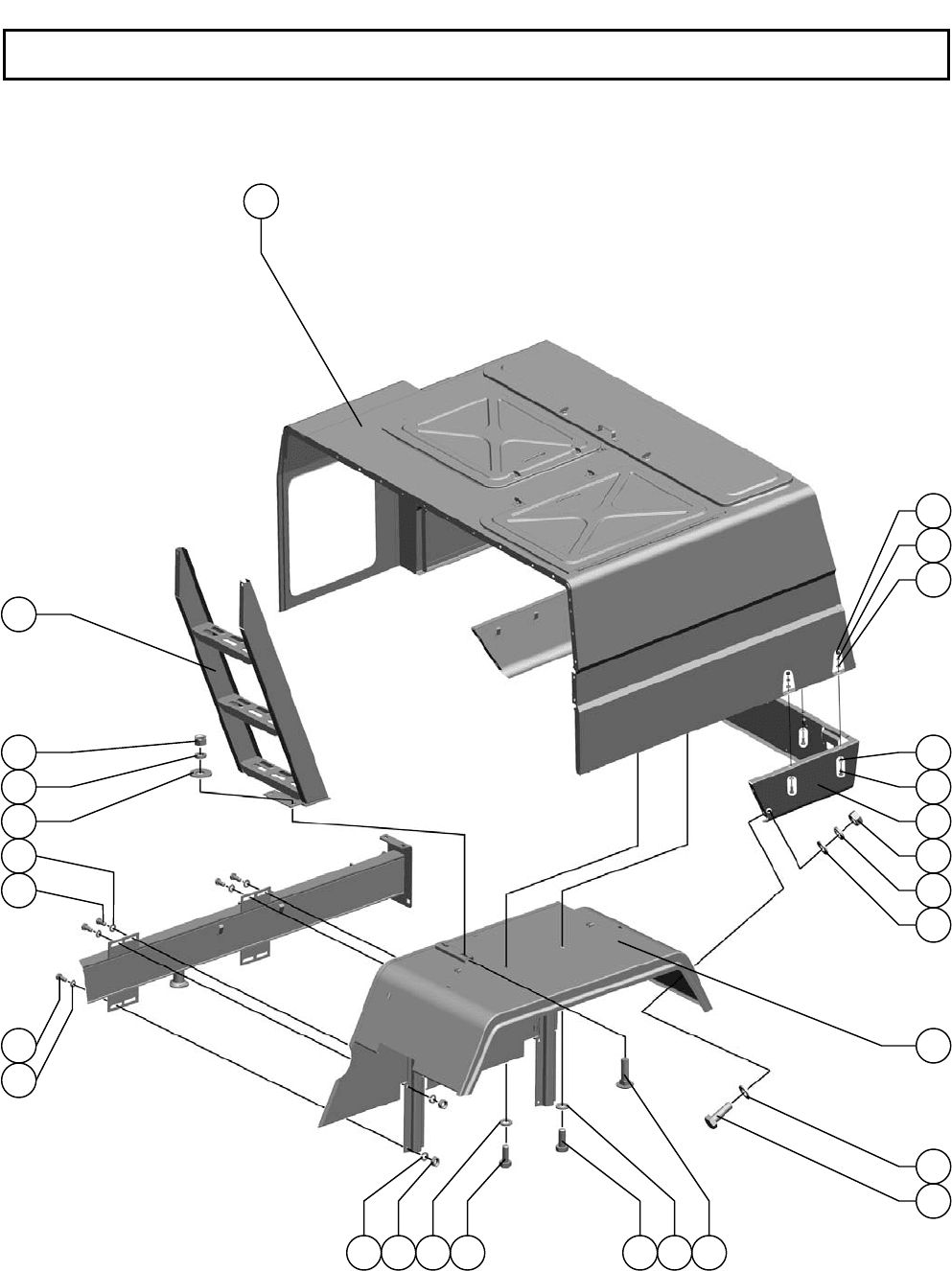

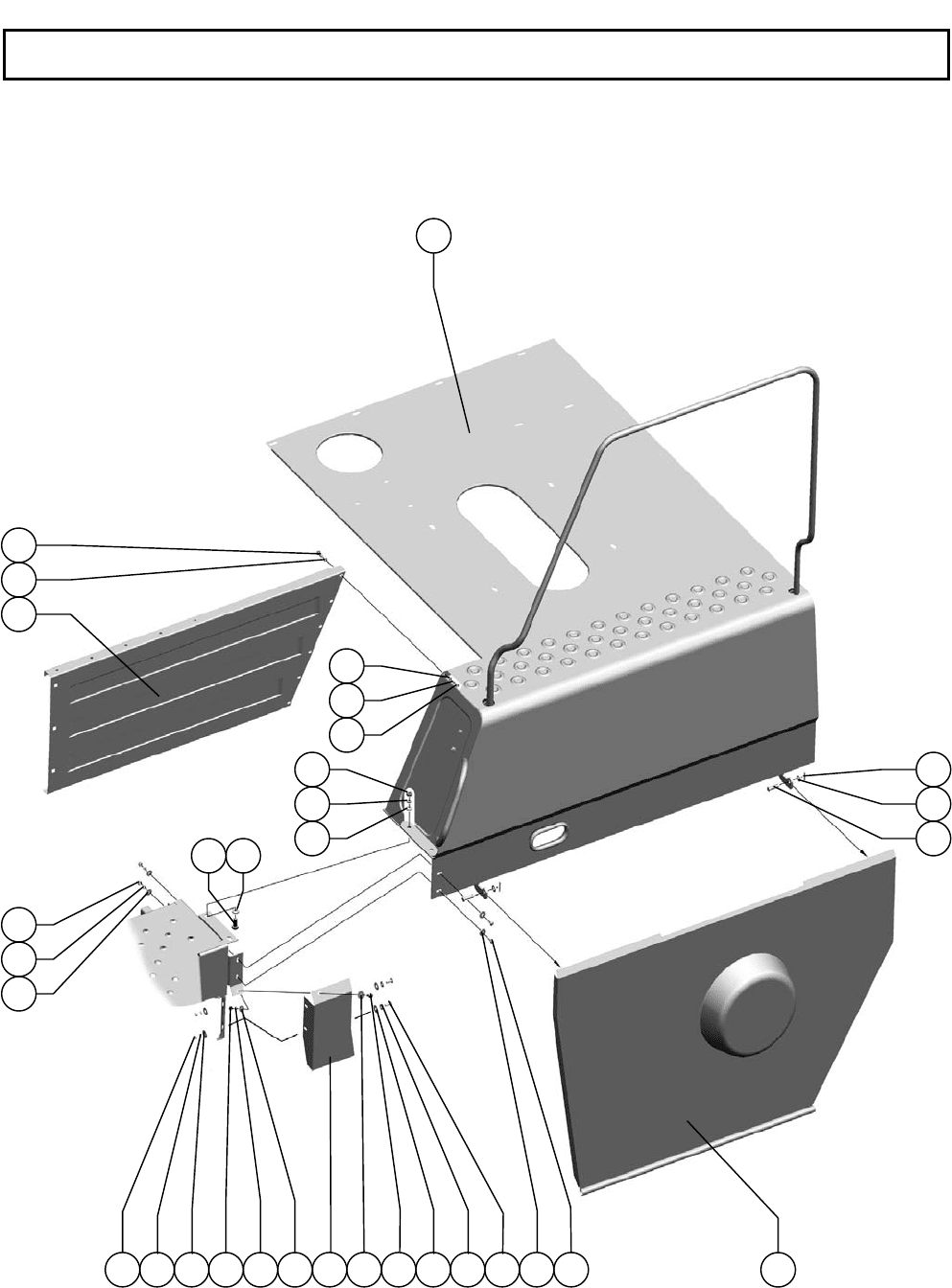

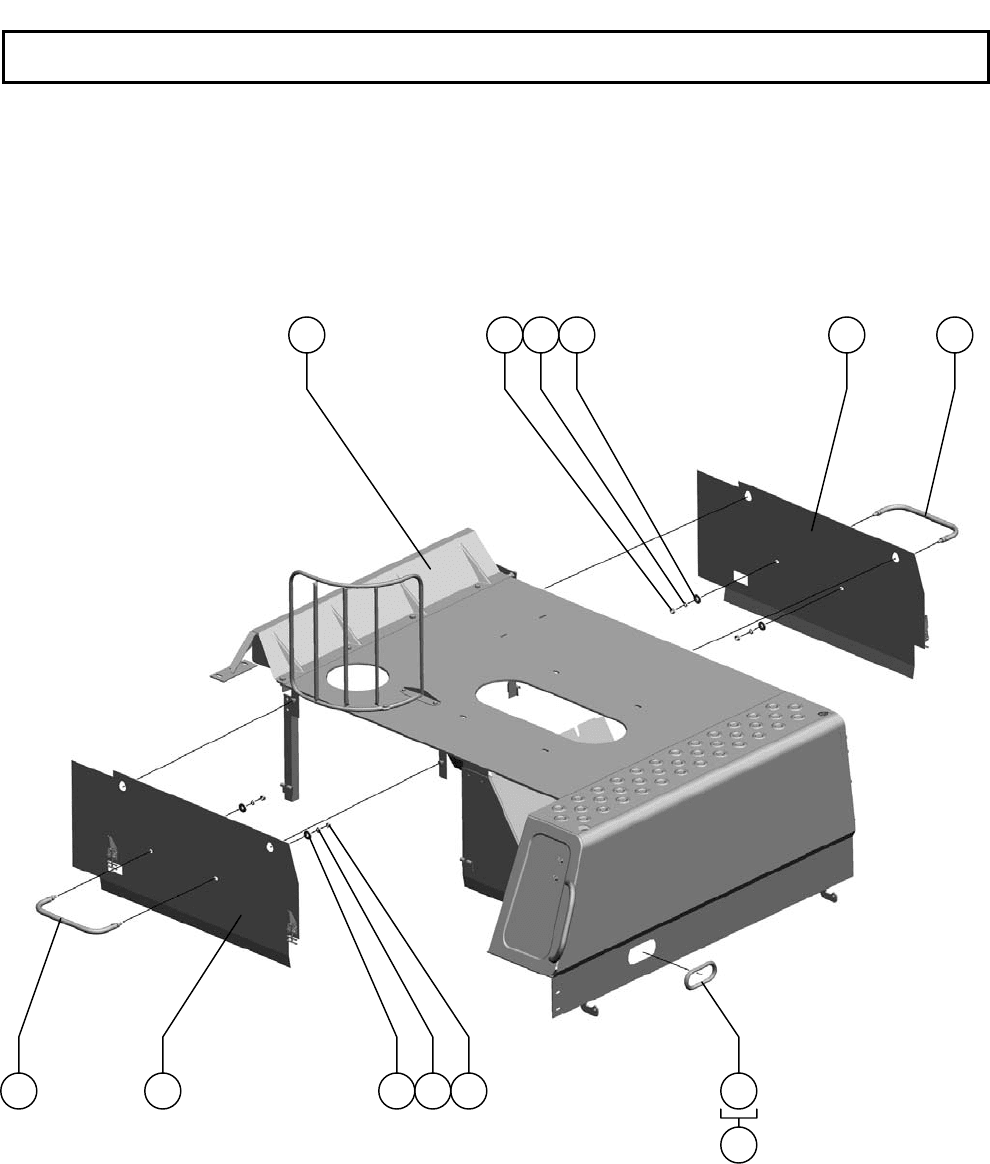

Капот
Jacket
Рисунок
118
Агрегат измельчающий Crushing aggregate
241
РСМ-100 К
Д
С
1 2 3 4 5 6
7 23
4
8 6
1
Капот
Jacket
Рисунок
118
Поз.
Ref.
Обозначение
Designation
Наименование Description
Кол.
Quant.
Примечание
Annotation
1. РСМ-100.17.00.010Б Капот Jacket 1
2.
Гайка М10-6H.6.019
ГОСТ 5915-70
Nut М10-6H.6.019
ГОСТ 5915-70
4
3.
Шайба 10Т 65Г 019
ГОСТ 6402-70
Washer 10Т 65Г 019
ГОСТ 6402-70
4
4.
Шайба C 10х3.01.019
ГОСТ 6958-78
Washer C 10х3.01.019
ГОСТ 6958-78
4
5. РСМ-100.17.05.110-01 Щит Shield 1
6. РСМ-10.05.07.110А Ручка Handle 2
7. 65-00106 Уплотнение Sealing 1
8. РСМ-100.17.05.110 Щит Shield 1
Агрегат измельчающий Crushing aggregate
242
РСМ-100 К
Д
С
Капот
Jacket
Рисунок
119
Агрегат измельчающий Crushing aggregate
243
РСМ-100 К
Д
С
1 2
6 7
3 4
8
5
10
6
7
11
12
9
Капот
Jacket
Рисунок
119
Поз.
Ref.
Обозначение
Designation
Наименование Description
Кол.
Quant.
Примечание
Annotation
1.
Гайка М16-6H.6.019
ГОСТ 5915-70
Nut М16-6H.6.019
ГОСТ 5915-70
4
2.
Шайба С.16.01.019
ГОСТ 11371-78
Washer С.16.01.019
ГОСТ 11371-78
4
3. РСМ-100.07.00.630 Подкос Angle brace 2
4. РСМ-10.01.41.611 Палец Pin 4
5. РСМ-100.17.00.010Б Капот Jacket 1
6.
Гайка М10-6H.6.019
ГОСТ 5915-70
Nut М10-6H.6.019
ГОСТ 5915-70
6
7.
Шайба 10Т 65Г 019
ГОСТ 6402-70
Washer 10Т 65Г 019
ГОСТ 6402-70
6
8.
Шайба С.10.01.019
ГОСТ 11371-78
Washer С.10.01.019
ГОСТ 11371-78
4
9. РСМ-100.17.00.540Б Опора Support 1
10.
Болт М10-6gx25.88.35.019
ГОСТ 7798-70
Bolt М10-6gx25.88.35.019
ГОСТ 7798-70
4
11.
Шайба C 10х3.01.019
ГОСТ 6958-78
Washer C 10х3.01.019
ГОСТ 6958-78
2
12. РСМ-10.05.07.110А Ручка Handle 1
Агрегат измельчающий Crushing aggregate
244
РСМ-100 К
Д
С
Капот
Jacket
Рисунок
120
Агрегат измельчающий Crushing aggregate
245
РСМ-100 К
Д
С
1 2 3 4 5 6
744 3 2832
14
12 11
15
13
10
9
3
2
10
9
2
3
Капот
Jacket
Рисунок
120
Поз.
Ref.
Обозначение
Designation
Наименование Description
Кол.
Quant.
Примечание
Annotation
1. РСМ-100.17.00.470 Поручень Рand-rail 1
2.
Гайка М10-6H.6.019
ГОСТ 5915-70
Nut М10-6H.6.019
ГОСТ 5915-70
14
3.
Шайба 10Т 65Г 019
ГОСТ 6402-70
Washer 10Т 65Г 019
ГОСТ 6402-70
14
4.
Шайба С.10.01.019
ГОСТ 11371-78
Washer С.10.01.019
ГОСТ 11371-78
12
5.
Болт М10-6gx25.88.35.019
ГОСТ 7798-70
Bolt М10-6gx25.88.35.019
ГОСТ 7798-70
10
6. РСМ-100.17.00.020В Капот Jacket 1
7.
Болт М10-6gx30.88.35.019
ГОСТ 7798-70
Bolt М10-6gx30.88.35.019
ГОСТ 7798-70
2
8. РСМ-100.17.00.160 Цанга Collet 1
9. РСМ-10.05.08.505Б Хомут Yoke 2
10.
Болт М10-6gx35.88.35.019
ГОСТ 7798-70
Bolt М10-6gx35.88.35.019
ГОСТ 7798-70
2
11.
Болт М8-6gx20.88.35.019
ГОСТ 7798-70
Bolt М8-6gx20.88.35.019
ГОСТ 7798-70
2
12. РСМ-100.17.00.170 Цанга Collet 1
13.
Гайка М8-6H.6.019
ГОСТ 5915-70
Nut М8-6H.6.019
ГОСТ 5915-70
2
14.
Шайба 8Т 65Г 019
ГОСТ 6402-70
Washer 8Т 65Г 019
ГОСТ 6402-70
2
15.
Шайба С.8х1,4.01.019
ГОСТ 11371-78
Washer С.8х1,4.01.019
ГОСТ 11371-78
2
Агрегат измельчающий Crushing aggregate
246
РСМ-100 К
Д
С
Капот
Jacket
Рисунок
121
Агрегат измельчающий Crushing aggregate
247
РСМ-100 К
Д
С
1
2
3
4
4
6
5
2
3
4
4
5
7
8 4554
11
12
12
11
13
14
15
16
910
Капот
Jacket
Рисунок
121
Поз.
Ref.
Обозначение
Designation
Наименование Description
Кол.
Quant.
Примечание
Annotation
1. РСМ-100.17.00.020В Капот Jacket 1
2.
Гайка М8-6H.6.019
ГОСТ 5915-70
Nut М8-6H.6.019
ГОСТ 5915-70
36
3.
Шайба 8Т 65Г 019
ГОСТ 6402-70
Washer 8Т 65Г 019
ГОСТ 6402-70
36
4.
Шайба С.8х1,4.01.019
ГОСТ 11371-78
Washer С.8х1,4.01.019
ГОСТ 11371-78
72
5.
Болт М8-6gx25.88.35.019
ГОСТ 7798-70
Bolt М8-6gx25.88.35.019
ГОСТ 7798-70
36
6. РСМ-100.17.00.070А Щиток Visor 1
7. РСМ-100.17.00.060В Крыло Mud-guard 1
8.
Болт М8х25.46.019
ГОСТ 7802-81
Bolt М8х25.46.019
ГОСТ 7802-81
2
9.
Гайка
М10-6H.6.019
ГОСТ 5915-70
Nut М10-6H.6.019
ГОСТ 5915-70
8
10.
Шайба 10Т 65Г 019
ГОСТ 6402-70
Washer 8
11.
Шайба С.10.01.019
ГОСТ 11371-78
Washer С.10.01.019
ГОСТ 11371-78
8
12.
Болт М10-6gx25.88.35.019
ГОСТ 7798-70
Bolt М10-6gx25.88.35.019
ГОСТ 7798-70
8
13.
Шайба C 8.01.019
ГОСТ 6958-78
Washer C 8.01.019
ГОСТ 6958-78
2
14.
Шайба 8Т 65Г 019
ГОСТ 6402-70
Washer 8Т 65Г 019
ГОСТ 6402-70
2
15.
Гайка М8-6H.6.019
ГОСТ 5915-70
Nut М8-6H.6.019
ГОСТ 5915-70
2
16. РСМ-100.17.00.300А Лестница Stairs 1
Агрегат измельчающий Crushing aggregate
248
РСМ-100 К
Д
С
Капот
Jacket
Рисунок
122
Агрегат измельчающий Crushing aggregate
249
РСМ-100 К
Д
С
1
2
3
4
5
678 67
9 10 11
9
10
11
12 13
13
14
15
16
17
18
18
20
19
6977 17 11
Капот
Jacket
Рисунок
122
Поз.
Ref.
Обозначение
Designation
Наименование Description
Кол.
Quant.
Примечание
Annotation
1. РСМ-100.17.00.010Б Капот Jacket 1
2.
Шплинт 3,2x25.019
ГОСТ 397-79
Cotter-pin 3,2x25.019
ГОСТ 397-79
2
3.
Шайба С.10.01.019
ГОСТ 11371-78
Washer С.10.01.019
ГОСТ 11371-78
2
4.
Ось 6-10 b12x36.35.Ц9хр
ГОСТ 9650-80
Axis 6-10 b12x36.35.Ц9хр
ГОСТ 9650-80
2
5. РСМ-100.17.00.380 Щит Shield 1
6.
Болт М6х20.46.019
ГОСТ 7802-81
Bolt М6х20.46.019
ГОСТ 7802-81
5
7.
Шайба C 8х1,4.01.019
ГОСТ 6958-78
Washer C 8х1,4.01.019
ГОСТ 6958-78
7
8. РСМ-100.17.00.569 Щиток Shield 1
9.
Шайба C 6х1,4.01.019
ГОСТ 6958-78
Washer C 6х1,4.01.019
ГОСТ 6958-78
5
10.
Шайба 6Т 65Г 019
ГОСТ 6402-70
Washer 6Т 65Г 019
ГОСТ 6402-70
3
11.
Гайка М6-6H.6.019
ГОСТ 5915-70
Nut М6-6H.6.019
ГОСТ 5915-70
5
12.
Болт М10-6gx25.88.35.019
ГОСТ 7798-70
Bolt М10-6gx25.88.35.019
ГОСТ 7798-70
2
13.
Шайба С.10.01.019
ГОСТ 11371-78
Washer С.10.01.019
ГОСТ 11371-78
4
14.
Шайба 10Т 65Г 019
ГОСТ 6402-70
Washer 10Т 65Г 019
ГОСТ 6402-70
2
15.
Гайка М10-6H.6.019
ГОСТ 5915-70
Nut М10-6H.6.019
ГОСТ 5915-70
2
16.
Гайка М6-6H.6.019
ГОСТ 5915-70
Nut М6-6H.6.019
ГОСТ 5915-70
6
17.
Шайба 6Т 65Г 019
ГОСТ 6402-70
Washer 6Т 65Г 019
ГОСТ 6402-70
8
18.
Шайба С.6х1,4.01.019
ГОСТ 11371-78
Washer С.6х1,4.01.019
ГОСТ 11371-78
12
19. РСМ-100.01.00.120 Щиток Shield 1
20.
Болт М6-6gx16.48.019
ГОСТ 7798-70
Bolt М6-6gx16.48.019 ГОСТ
7798-70
6
Агрегат измельчающий Crushing aggregate
250
РСМ-100 К
Д
С
