Автоматические выключатели TeSys
для защиты электродвигателя
Выключатели с комбинированным расцепителем

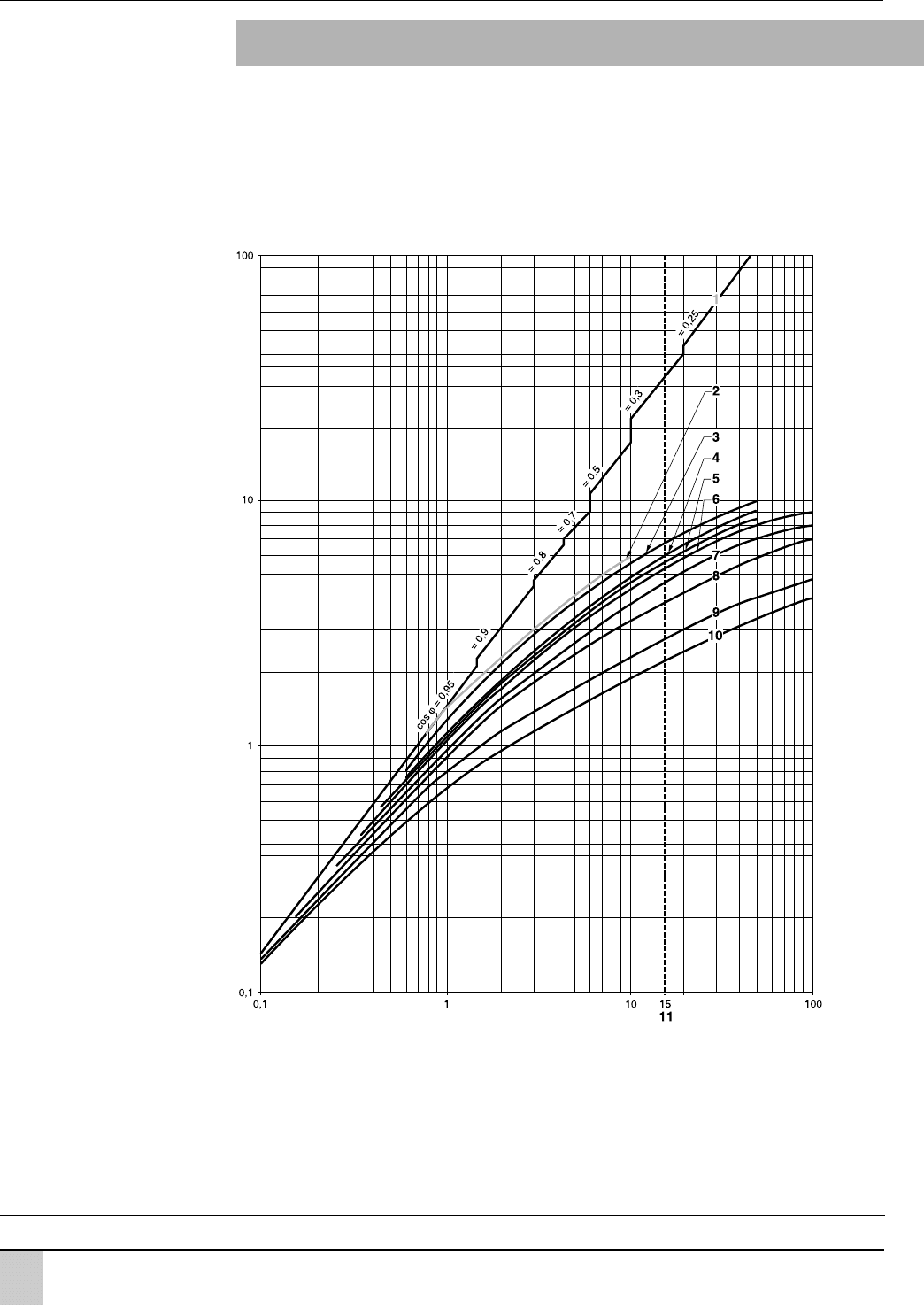

Токоограничение выключателей GV3!P и GV3!ME80 при коротком замыкании
(трехфазная сеть, 400/415 В)
Динамический ударный ток
I уд. = f (ожидаемый Isc) при 1,05 Ue = 435 В
1
Максимальный ударный ток
2
5680 A
3
4865 A
4
3750 A
5
3040 A
6
2332 A
7
1725 A
8
1218 A
9
913 A
1 10 15 100
100
10
1
7
6
8
9
= 0.9
= 0.8
= 0.7
= 0.5
= 0.3
= 0.25
5
1
324
Максимальный ударный ток (кА)
Ожидаемый Isc (кА)
Времятоковые
характеристики
Каталожные номера:
стр. 4/7
Размеры:
стр. 4/64 4/65, 4/67
Схемы:
стр. 4/70 4/71
4/48
Автоматические выключатели TeSys
для защиты электродвигателя
Выключатели с комбинированным расцепителем
Термическое ограничение GV3!P и GV3!ME80 при коротком замыкании
Термическое ограничение в кA
2
с в области срабатывания магнитного расцепителя
Сумма I
2
dt = f (ожидаемый Isc) при 1,05 Ue = 435 В
1
5680 A (GV3 ME80)
2
4865 A (GV3 P65)
3
3750 A (GV3 P50)
4
3040 A (GV3 P40)
5
2332 A (GV3 P32)
6
1725 A (GV3 P25)
7
1218 A (GV3 P18)
8
913 A (GV3 P13)
100
1000
10
1
1 10 15 100
1
4
3
2
5
6
7
8
Сумма I2dt (кA
2
с)
Ожидаемый Isc (кА)
Времятоковые
характеристики
Каталожные номера:
стр. 4/7
Размеры:
стр. 4/64 4/65, 4/67
Схемы:
стр. 4/70 4/71
4/49
Кратность тока уставки (Ir)
Автоматические выключатели TeSys
для защиты электродвигателя
Выключатели с комбинированным расцепителем

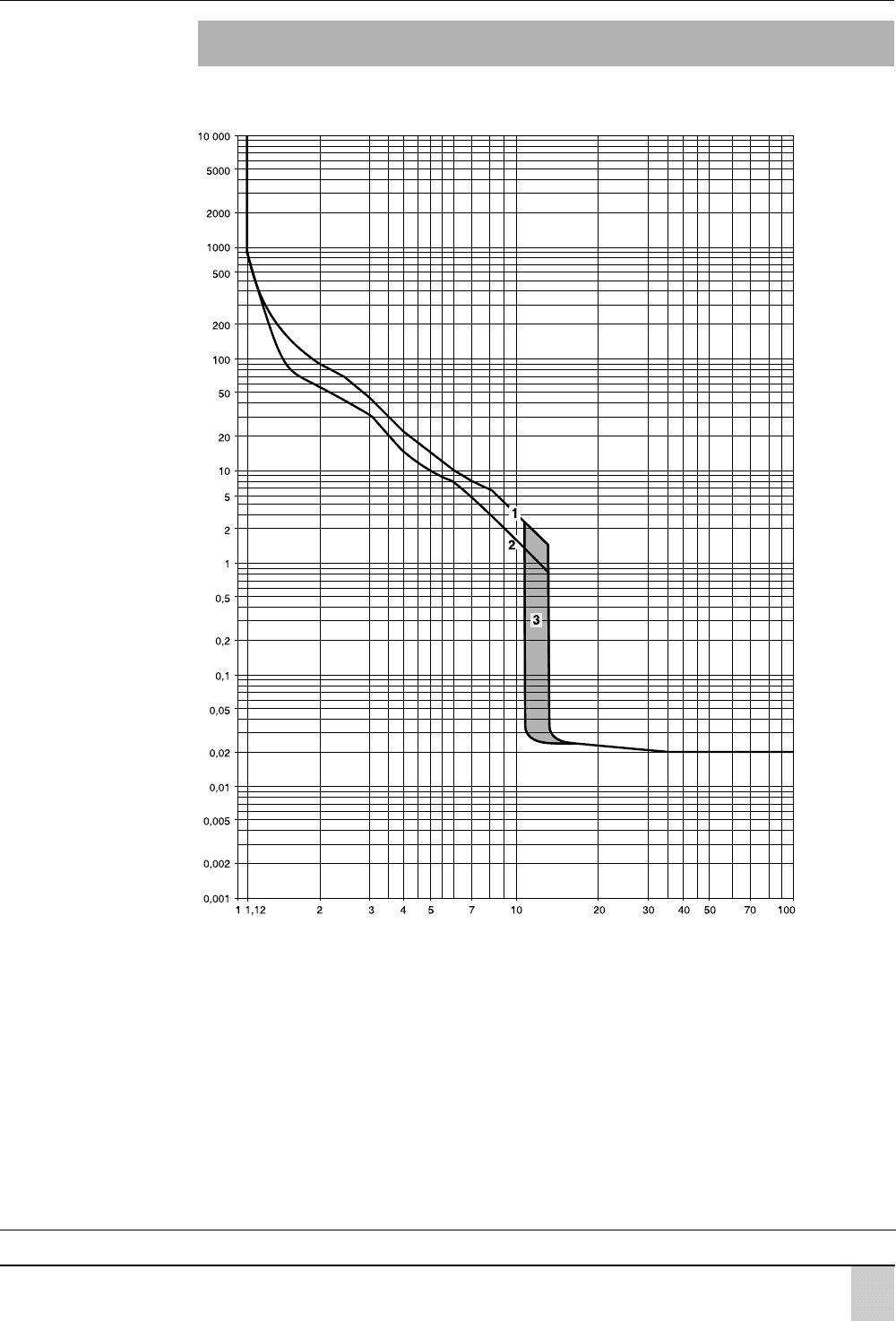

Время срабатывания при 20 °C в зависимости от увеличения кратности тока уставки
1 Из холодного состояния
2 Из горячего состояния
3 12…14 Ir
В случае пропадания одной фазы, срабатывание происходит через 4 с ± 20 %.
Гривые отключения автоматических выключателей GV7!R
Время!токовые
характеристики
Время (с)
Каталожные номера:
стр. 4/8
Размеры:
стр. 4/67 и 4/68
Схемы:
стр. 4/70 ! 4/71
4/50
Автоматические выключатели TeSys
для защиты электродвигателя
Выключатели с комбинированным расцепителем
Трехфазная сеть, 400/415 В
Динамический ударный ток
I уд. = f (ожидаемый Isc)
Только для GV7!RE
1 GV7RE220
2 GV7RE150
3 GV7RE100
Только для GV7!RS
1 GV7RS220
2 GV7RS150
3 GV7RS100

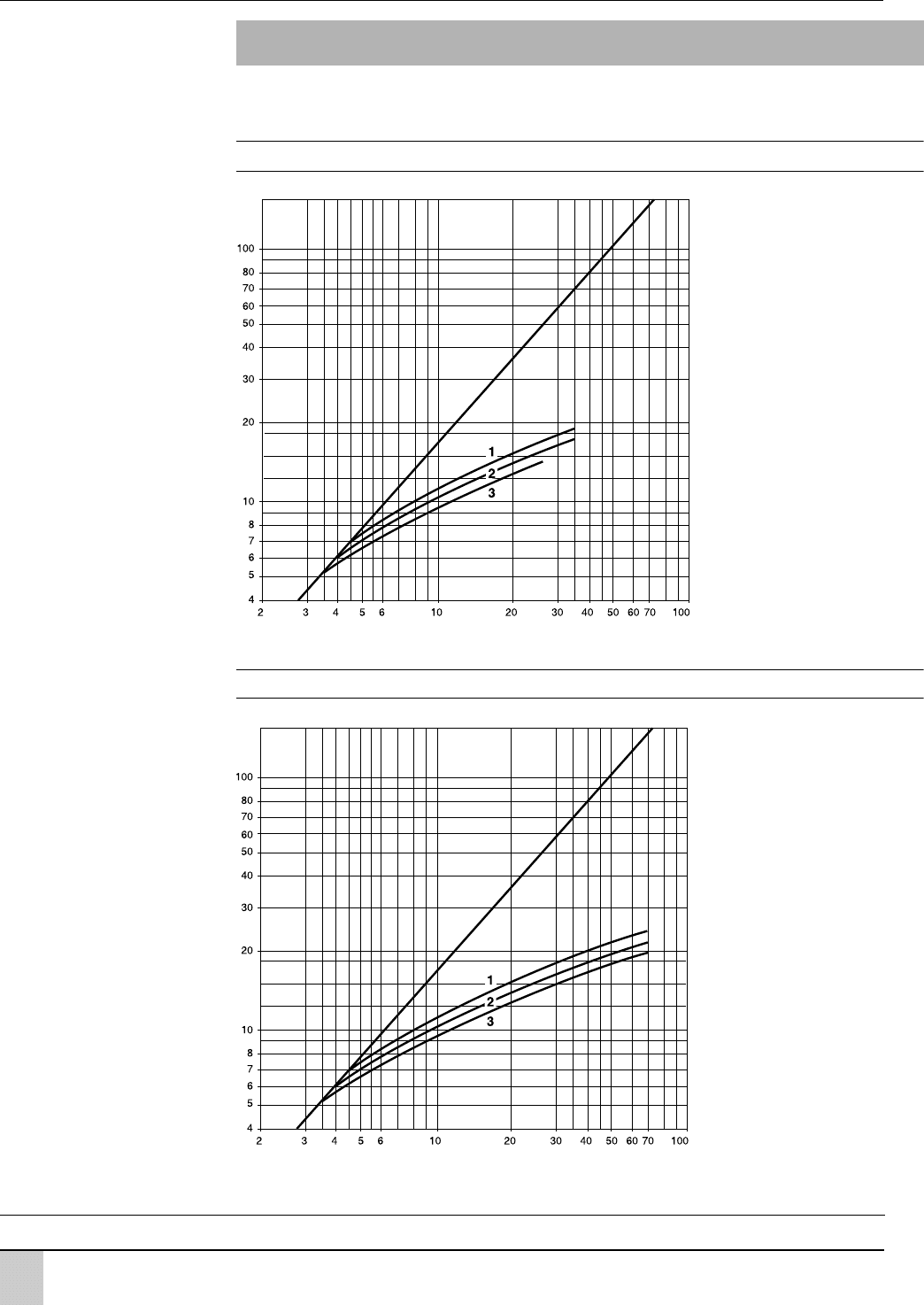

Токоограничение выключателей при коротком замыкании
Времятоковые
характеристики
Максимальный ударный ток (кA)
Максимальный ударный ток (кA)
Ожидаемый Isc (кA)
Ожидаемый Isc (кA)
Каталожные номера:
стр. 4/8
Размеры:
стр. 4/67 и 4/68
Схемы:
стр. 4/70 4/71
4/51
Автоматические выключатели TeSys
для защиты электродвигателя
Выключатели с комбинированным расцепителем
Трехфазная сеть, 400/415 В
Термическое ограничение
Сумма I
2
dt = f (ожидаемый Isc)
Только для GV7!RE
1 GV7RE220
2 GV7RE150
3 GV7RE100
Только для GV7!RS
1 GV7RS220
2 GV7RS150
3 GV7RS100
Термическое ограничение при коротком замыкании
Времятоковые
характеристики
Сумма I
2
dt (A
2
с)
Сумма I
2
dt (A
2
с)
Ожидаемый Isc (кA)
Ожидаемый Isc (кA)
Каталожные номера:
стр. 4/8
Размеры:
стр. 4/67 и 4/68
Схемы:
стр. 4/71
4/52
Автоматические выключатели TeSys
для защиты электродвигателя
Выключатели с комбинированным расцепителем
Трехфазная сеть, 690 В
Динамический ударный ток
Iуд. = f (ожидаемый Isc)
Только для GV7!RE
1 GV7RE220
2 GV7RE150 и
GV7RE100
Только для GV7!RS
1 GV7RS220
2 GV7RS150 и
GV7RS100
Токоограничение выключателей при коротком замыкании
Времятоковые
характеристики
Максимальный ударный ток (кA)
Максимальный ударный ток (кA)
Ожидаемый Isc (кA)
Ожидаемый Isc (кA)
Каталожные номера:
стр. 4/8
Размеры:
стр. 4/67 и 4/68
Схемы:
стр. 4/71
4/53
Автоматические выключатели TeSys
для защиты электродвигателя
Выключатели с комбинированным расцепителем
Трехфазная сеть, 690 В
Термическое ограничение
Сумма I
2
dt = f (ожидаемый Isc)
Только для GV7!RE
1 GV7RE220
2 GV7RE150 и
GV7RS100
Только для GV7!RS
1 GV7RS220
2 GV7RS150 и
Термическое ограничение при коротком замыкании
GV7RS100
Времятоковые
характеристики
Сумма I
2
dt (A
2
с)
Сумма I
2
dt (A
2
с)
Ожидаемый Isc (кA)
Ожидаемый Isc (kA)
Каталожные номера:
стр. 4/8
Размеры:
стр. 4/67 и 4/68
Схемы:
стр. 4/71
4/54
Автоматические выключатели TeSys
для защиты электродвигателя
Выключатели с комбинированным расцепителем
1 3 полюса из холодного состояния
2 2 полюса из холодного состояния
3 3 полюса из горячего состояния
Кривые отключения автоматических выключателей GV2RT
Времятоковые
характеристики
Время (с)
Каталожные номера:
стр. 4/9
Размеры:
стр. 4/65 и 4/66
Схемы:
стр. 4/70
4/55
Автоматические выключатели TeSys
для защиты электродвигателя
Выключатели с магнитным расцепителем
Время срабатывания при 20°C в зависимости от увеличения кратности тока уставки
1 3 полюса из холодного состояния
2 2 полюса из холодного состояния
3 3 полюса из горячего состояния
Кривые отключения автоматических выключателей GV2L или LE, при использовании
с тепловым реле перегрузки LRD или LR2K
Времятоковые
характеристики
Время (с
)
Кратность тока уставки (Ir)
Каталожные номера:
стр. 4/12 и 4/13
Размеры:
стр. 4/72 4/74
Схемы:
стр. 4/75
4/56
Автоматические выключатели TeSys
для защиты электродвигателя
Выключатели с магнитным расцепителем
Только для GV2!L и GV2!LE
Трехфазная сеть, 400/415 В
Динамический ударный ток
I уд. = f (ожидаемый Isc) при 1,05 Ue = 435 В
Токоограничение выключателей при коротком замыкании
1 Максимальный ударный ток 6 10 A
2 32 A 7 6,3 A
3 25 A 8 4 A
4 18 A 9 2,5 A
5 14 A 10 1,6 A
11 Токоограничивающая способность GV2LE при коротком замыкании
(для ном. токов: 14, 18 и 25 А)
Времятоковые
характеристики
Максимальный ударный ток
(кA)
Ожидаемый Isc (кA)
Каталожные номера:
стр. 4/12 и 4/13
Размеры:
стр. 4/72 4/74
Схемы:
стр. 4/75
