4/67

Автоматические выключатели TeSys

для защиты электродвигателя

Выключатели с комбинированным расцепителем

Размеры GV3 P Монтаж на рейки AM1 DE200 или AM1 ED201

X1  Мин. расстояние между токоведущими частями (ISC макс.)

40 мм для Ue < 500 В, 50 мм для Ue < 690 В.

(1) Блоки GV3 AU

и GV3 AS

(2) Блоки GV AN

, GV AD

, GV AM11.

Монтаж

С помощью винтов M4 На предварительно шлицованной монтажной плате AM1 PA

Примечание: Оставляйте пространство 9 мм между двумя выключателями. За информацией по монтажу автоматических выключателей рядом с друг другом обращайтесь в Schneider Electric.

Автоматические выключатели GV7 R Автоматические выключатели с экранами разъемов или межфазной изоляцией

GV7 R + GV7 AC01 или AC04

(1) 126 для GV7 R

220.

(2) Межфазная изоляция: GV7 AC04.

(3) Экраны разъемов: GV7 AC01.

Комбинация GV7 R и LC1 F с комплектом GV7 AC0p Мин. расстояние между токоведущими

частями

a b c

GV7 R + LC1 F115 или F150

+ GV7 AC06

119 334 181

GV7 R + LC1 F185 +

GV7 AC06

119 338 188

GV7 R + LC1 F225 +

GV7 AC07

131 358 188

GV7 R + LC1 F265 +

GV7 AC07

131 364 215

Минимальная дистация между выключателями при

монтаже рядом друг с другом = 0

x1 x2

Окрашенная или изолир. метал.

плата, изолированная шина

030

Неизолир.

метал.

плата

U y 440 В 5 35

440 V < U < 600 В 10 35

U u 600 В 20 35

136

X1 X1

132

6864

918

(2)

(1)

144

6864

136

3xØ4

137,5

37,5

136

18,7 18,7

137,5

AF1 EA4

111

(1)

161

125

105

321

161

357

(2)

(3)

x1x1

x2x2

Размеры и схемы

Характеристики:

стр. 4/26  4/63

Каталожные номера:

стр. 4/7 и 4/8

Схемы:

стр. 4/70 и 4/71

4/68

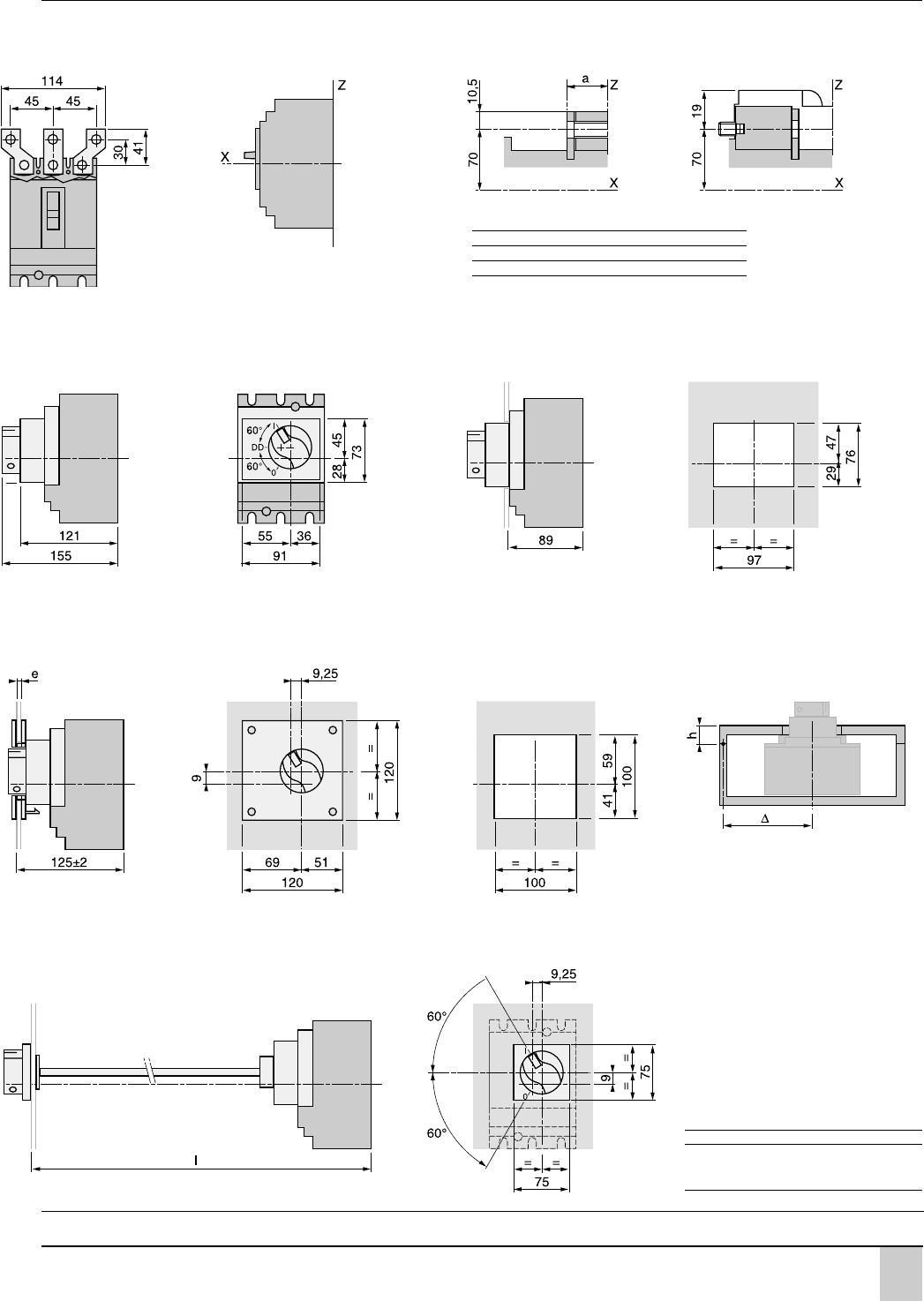

Автоматические выключатели TeSys

для защиты электродвигателя

Выключатели с комбинированным расцепителем

Монтаж фронтальной части

Комбинация GV7R и LC1F с комплектом GV7AC0p

На плате На две монтажные рейки DZ5MB201

1 автоматический выключатель n автоматических выключателей

GV7R GV7R рядом друг с другом

EGH

GV7R + LC1F115 + GV7AC06 44 85 120

GV7R + LC1F150 + GV7AC06 46 85 120

GV7R + LC1F165 + GV7AC06 48 85 120

GV7R + LC1F225 + GV7AC07 57 85 120

GV7R + LC1F265 + GV7AC07 60 85 120

Размеры и схемы

Характеристики:

стр. 4/26  4/63

Каталожные номера:

стр. 4/8 и 4/25

Схемы:

стр. 4/70 и 4/71

4/69

Автоматические выключатели TeSys

для защиты электродвигателя

Выключатели с комбинированным расцепителем

Поворотная рукоятка управления

Поворотная рукоятка управления GV7AP03 или GV7AP04

Удлинитель поворотной рукоятки управления

GV7AP01, GV7AP02

Переходники Присоединение

GV7AC03 Встроенный зажим Разъемы

GV7Rp40…Rp150 19,5

GV7Rp220 21,5

GV7AP03, GV7AP04 Монтаж фронтальной части

со специальными приспособлениями GV7AP05 Фронтальный вырез Шкаф: вид сверху

185

600.

Стержень удлинителя поворотной рукоятки

управления GV7AP01или GV7AP02 с длиной

выреза: l – 126 мм.

Размеры и схемы

Отверстие в двери выполняется с минимальным

расстоянием от центра автоматического вык&

лючателя до дверных петель

∆

100 + (h x 5).

Характеристики:

стр. 4/26 & 4/63

Каталожные номера:

стр. 4/8 и 4/25

Схемы:

стр. 4/70 и 4/71

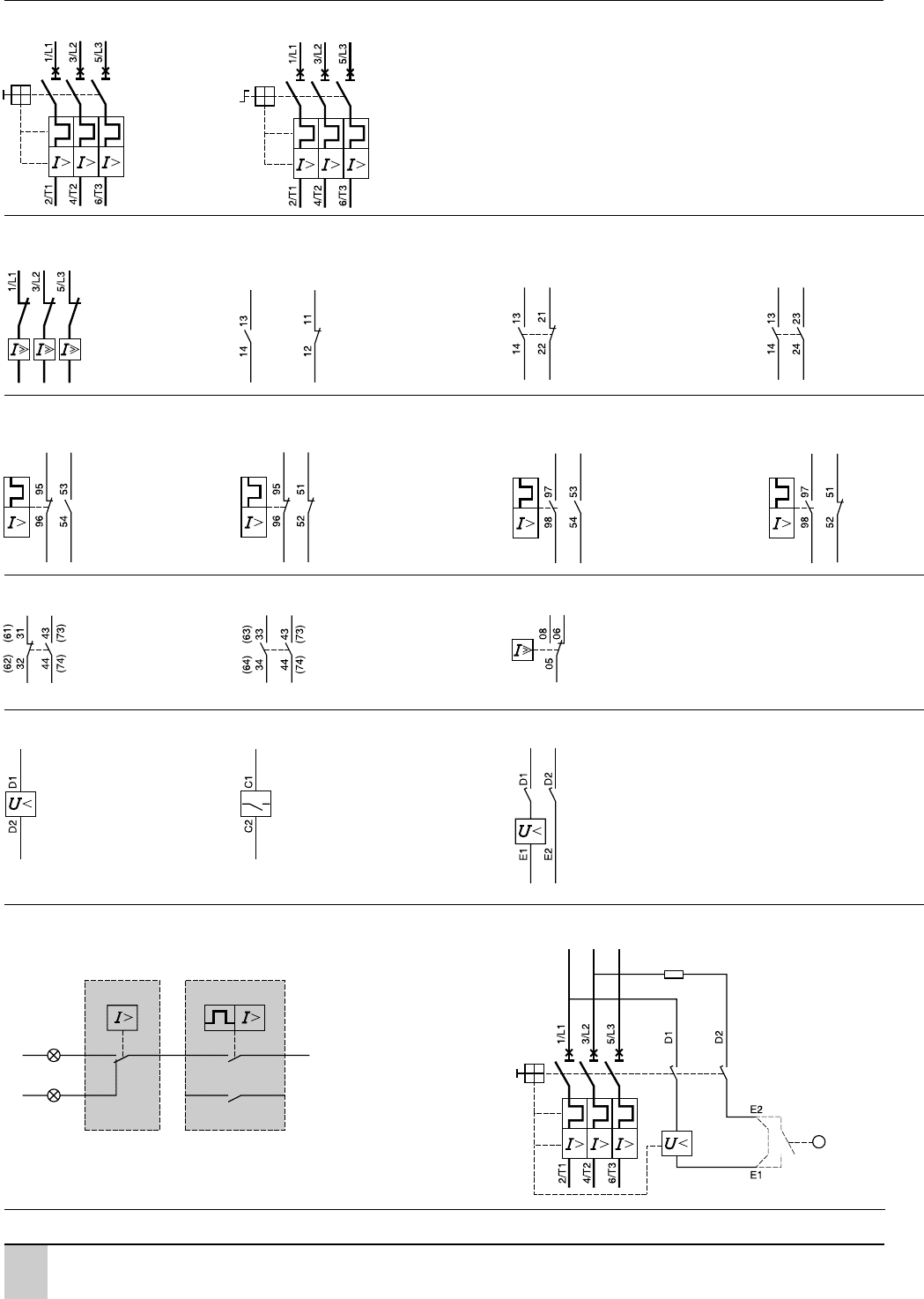

4/70

Размеры и схемы

Автоматические выключатели TeSys

для защиты электродвигателя

Выключатели с комбинированным расцепителем

Дополнительные контактные блоки бокового монтажа

Контакты мгновенного действия и индикации аварийного срабатывания

Расцепители напряжения

GV2MEpp и GV2RT GV2Ppp

Ограничитель тока GV1L3 Дополнительные контактные блоки фронтального монтажа

Контакты мгновенного действия

GVAE1 GVAE11 GVAE20

GVAD0110 GVAD0101 GVAD1010 GVAD1001

Дополнительные контакты мгновенного действия Контакты индикации короткого замыкания

GVAN11 GVAN20 GVAM11

GVAUppp GVASppp GVAXppp

Использование контактов индикации аварийного Присоединение расцепителей минимального напряжения для механиз

срабатывания и короткого замыкания мов повышенной опасности (в соответствии с INRS) (только для GV2ME)

Индикация

срабатывания

расцепителя

Индикация

короткого

замыкания

GV-AM11 GV-AD10

НЗ или НО

Контакт «ПускСтоп»

10 A gl макс.

Характеристики:

стр. 4/26  4/63

Каталожные номера:

стр. 4/5  4/7, 4/15

Схемы:

стр. 4/64 и 4/65, 4/67, 4/72

4/71

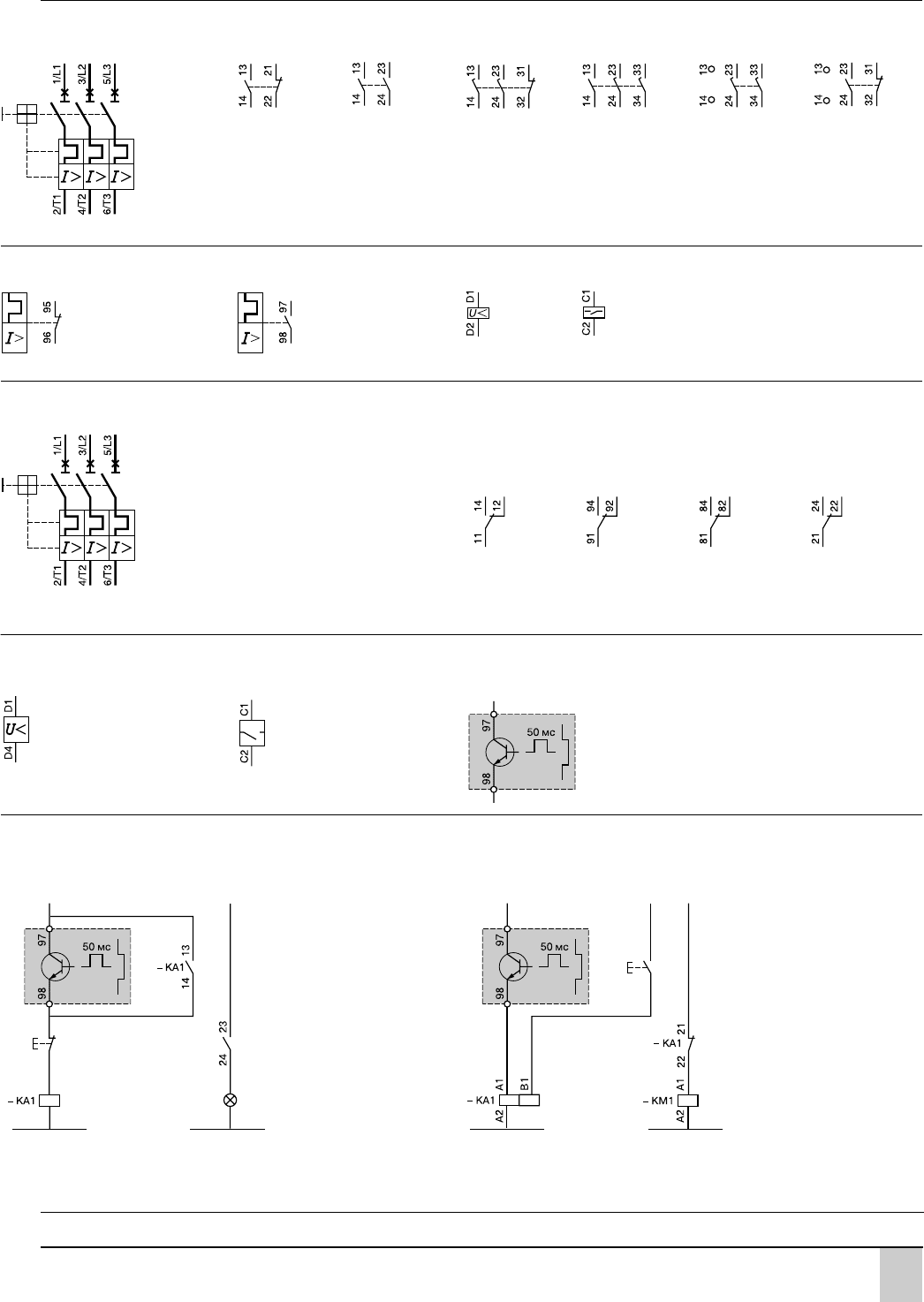

Автоматические выключатели TeSys

для защиты электродвигателя

Выключатели с комбинированным расцепителем

Самоклеящаяся маркировка, поставляемая вместе с контактом, может прикрепляться

пользователем на фронтальную часть автоматического выключателя в зависимости от

функции контактора или контактов.

Электрические расцепители

Рекомендуемая схема применения

GV7AD111, AD112

Автоматические выключатели Дополнительные контактные блоки

GV3ME GV1A01 GV1A02 GV1A03 GV1A05 GV1A06 GV1A07

Контакты индикации аварийного срабатывания Расцепители напряжения

GV3A08 GV3A09 GV3B GV3D

Автоматические выключатели Дополнительные контактные блоки в соответствии с их расположением

GV7R GV7AE11, GV7AB11

Расположение 1 Расположение 2 Расположение 3 Расположение 4

Перекидной контакт Индикация срабаты

вания расцепителя

Индикация электри

ческого аварийного

срабатывания

Перекидной контакт

GV7AUppp GV7ASppp GV7AD111, AD112

Индикация аварийного срабатывания Размыкание контактора при перегрузке

Дополнительные устройства Дополнительные устройства

KA1: CA2KN или CADN KA1: CADN + LA6DK10 или RHK

KM1: LC1D или LC1F

Размеры и схемы

Характеристики:

стр. 4/26  4/63

Каталожные номера:

стр. 4/7 и 4/19

Схемы:

стр. 4/64 и 4/65, 4/67

Сброс

Индикация

перегрузки

4/72

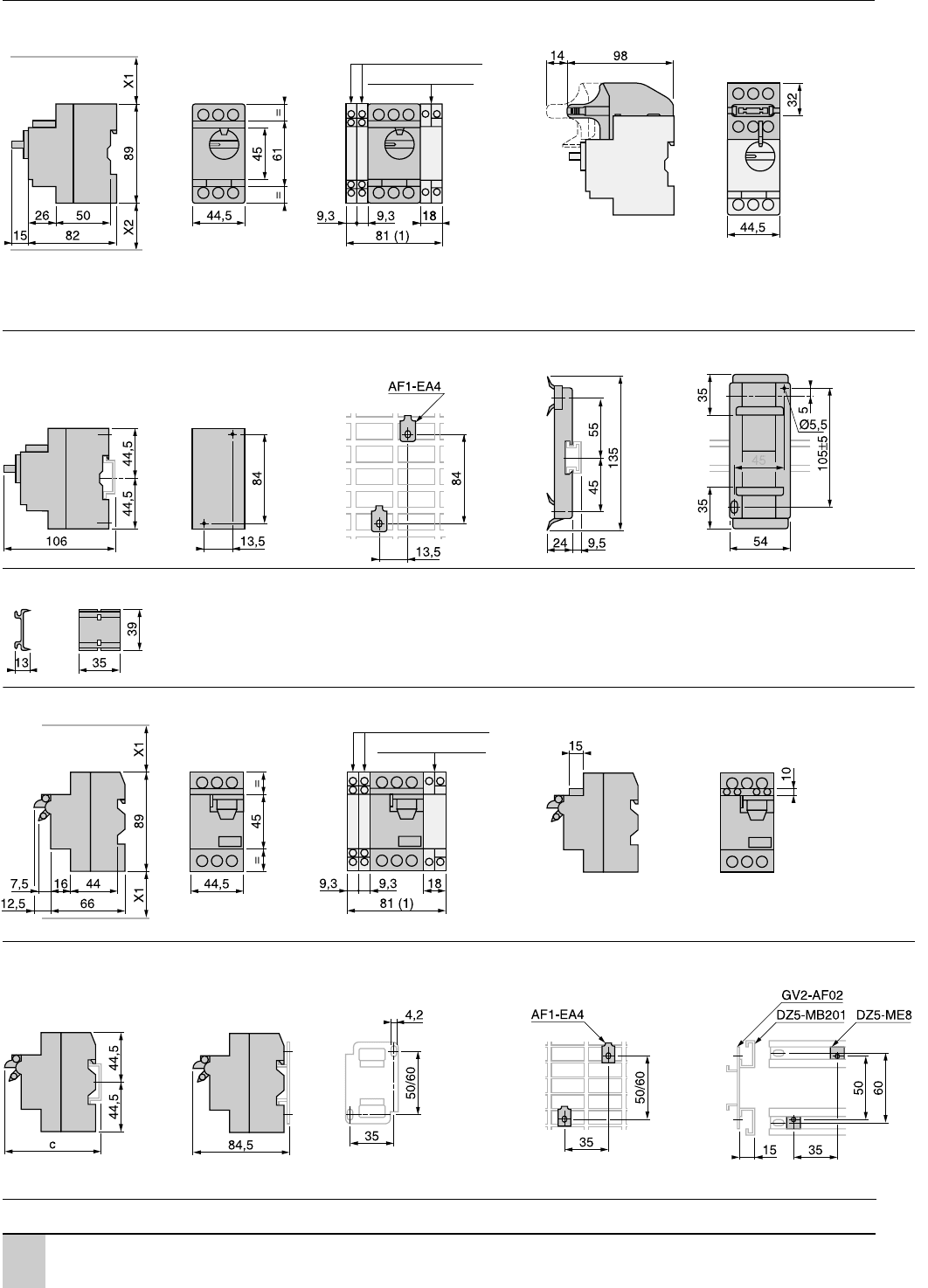

Автоматические выключатели TeSys

для защиты электродвигателя

Выключатели с магнитным расцепителем

частями =

40 мм для Ue

415 В или 80 мм для Ue = 440 В,

Плата компенсации высоты, 7,5 мм

GV1F03

c = 80 на AM1DP200 (35 x 7,5).

c = 88 на AM1DE200, ED200 (35 x 15).

GV2L GVAD, AM, AN, AU, AS GV2AK00

X1  Минимальное расстояние между токоведущими (1) Максимальный размер.

или 120 мм для Ue = 500 и 690 В.

X2 = 40 мм.

Монтаж GV2L Переходная плата GK2AF01

На монтажной рейке AM1DE200, На плате На предварительно шлицованной

AM1ED200 (35 x 15) монтажной плате AM1PA

GV2LE GVAD, AM, AN, AU, AS GVAE

X1  Минимальное расстояние между токоведущими частями = 40 мм для Ue

690 В. (1) Максимальный размер.

Монтаж GV2LE

На 35 мм

рейке На монтажной плате с переходной платой GV2AF02 На предварительно шлицованной Переходная плата DZ5MB201

монтажной плате AM1PA

Размеры и схемы

Блок GVAD, AM, AN

Блок GVAU, AS

Блок GVAD, AM, AN

Блок GVAU, AS

Характеристики:

стр. 4/26  4/63

Каталожные номера:

стр. 4/12 и 4/13

Схемы:

стр. 4/75

4/73

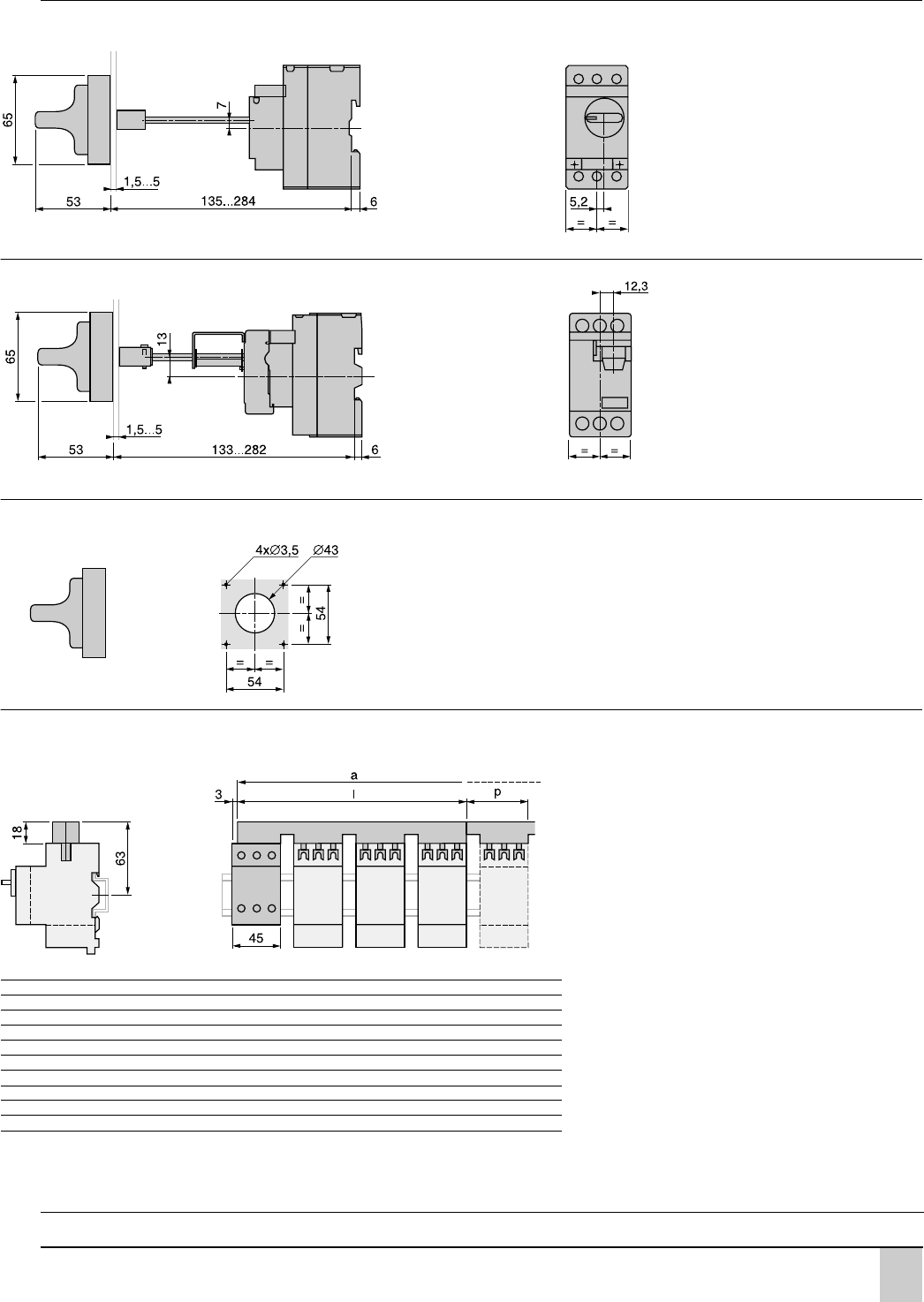

Автоматические выключатели TeSys

для защиты электродвигателя

Выключатели с магнитным расцепителем

Монтаж удлинителя рукоятки управления GV2AP01 или GV2AP02 для GV2L

Монтаж удлинителя рукоятки управления GV2AP03 для GV2LE

Размеры отверстий в двери

Комплект шин GV2G445, GV2G454, GV2G472 с клеммным блоком GV2G05

GV2G445 (4 x 45 мм) 179 45

GV2G454 (4 x 54 мм) 206 54

GV2G472 (4 x 72 мм) 260 72

Количество модулей 5 6 7 8

GV2G445 224 269 314 359

GV2G454 260 314 368 422

GV2G472 332 404 476 548

Размеры и схемы

Характеристики:

стр. 4/41

Каталожные номера:

стр. 4/23

4/74

Автоматические выключатели TeSys

для защиты электродвигателя

Выключатели с магнитным расцепителем

Размеры

Комплект шин GV2 Gppp с клеммным блоком GV1 G09 Комплект шин GV2 G245, GV2 G254, GV2 GR272

GV2 G245 (2 x 45 мм) 89

GV2 G254 (2 x 54 мм) 98

GV2 G272 (2 x 72 мм) 116

Комплект шин GV2 G554 Комплект шин GV2 G345 и GV2 G354

GV2 G345 (3 x 45 мм) 134

GV2 G354 (3 x 54 мм) 152

Комплект шин GV3 G364

GV3 L GK3 EF80 + 4 GK2 AX

Колво GK2 AX

0 1 2 3 4

a 66 74.8 83.5 92.5 101

X1  Минимальное расстояние между токоведущими частями 40 мм

для Ue < 500 B, 50 мм для Ue < 690 B.

Примечание: Оставляйте пространство 9 мм между двумя выключателями.

За информацией по монтажу автоматических выключателей рядом с друг другом обращайтесь в Schneider Electric.

Монтаж GV3 L

Монтаж с помощью винтов M4 На предварительно шлицованной монтажной плате AM1 PA

GV1 G09

260

183

136

X1 X1

132

6864

136

3xØ4

137,5

37,5

136

18,7 18,7

137,5

AF1 EA4

Размеры и схемы

Характеристики:

стр. 4/41

Каталожные номера:

стр. 4/23

4/75

Автоматические выключатели TeSys

для защиты электродвигателя

Выключатели с магнитным расцепителем

Автоматические выключатели с магнитным расцепителем

GV2 Lpp GV2 LEpp GV3 Lpp

Аксессуары

Дополнительные контактные блоки фронтального монтажа

Дополнительные контакты мгновенного действия

GV AE1 GV AE11 GV AE20 GVAED101 и GVAED011

Дополнительные контактные блоки бокового монтажа

Контакты мгновенного действия и индикации аварийного срабатывания

GV AD0110 GV AD0101 GV AD1010 GV AD1001

Дополнительные контакты мгновенного действия Контакты индикации короткого замыкания

GV AN11 GV AN20 GV AM11

Расцепители напряжения

GV AUppp GV ASppp

Дополнительные контакты “Вкл.  Откл.”

GK2 AX10 GK2 AX20 GK2 AX50

Дополнительные контакты индикации аварийного срабатывания

GK2 AX12 GK2 AX22 GK2 AX52

2/T1

4/T2

6/T3

1/L1

3/L2

5/L3

2/T1

4/T2

6/T3

1/L1

3/L2

5/L3

2/T1

4/T2

6/T3

1/L1

3/L2

5/L3

или

52 51

96 95

(62)

(61)

(73)

(74)

(64)

(63)

(73)

(74)

22 21

06 05

Размеры и схемы

Характеристики:

стр. 4/26  4/63

Каталожные номера:

стр. 4/12  4/17

Размеры:

стр. 4/64, 4/72  4/74
