Марка фильтра-осушителя ОФФ-10а
Марка теплообменника ТФ;–25
Количество терморегули-
руюших вентилей
4

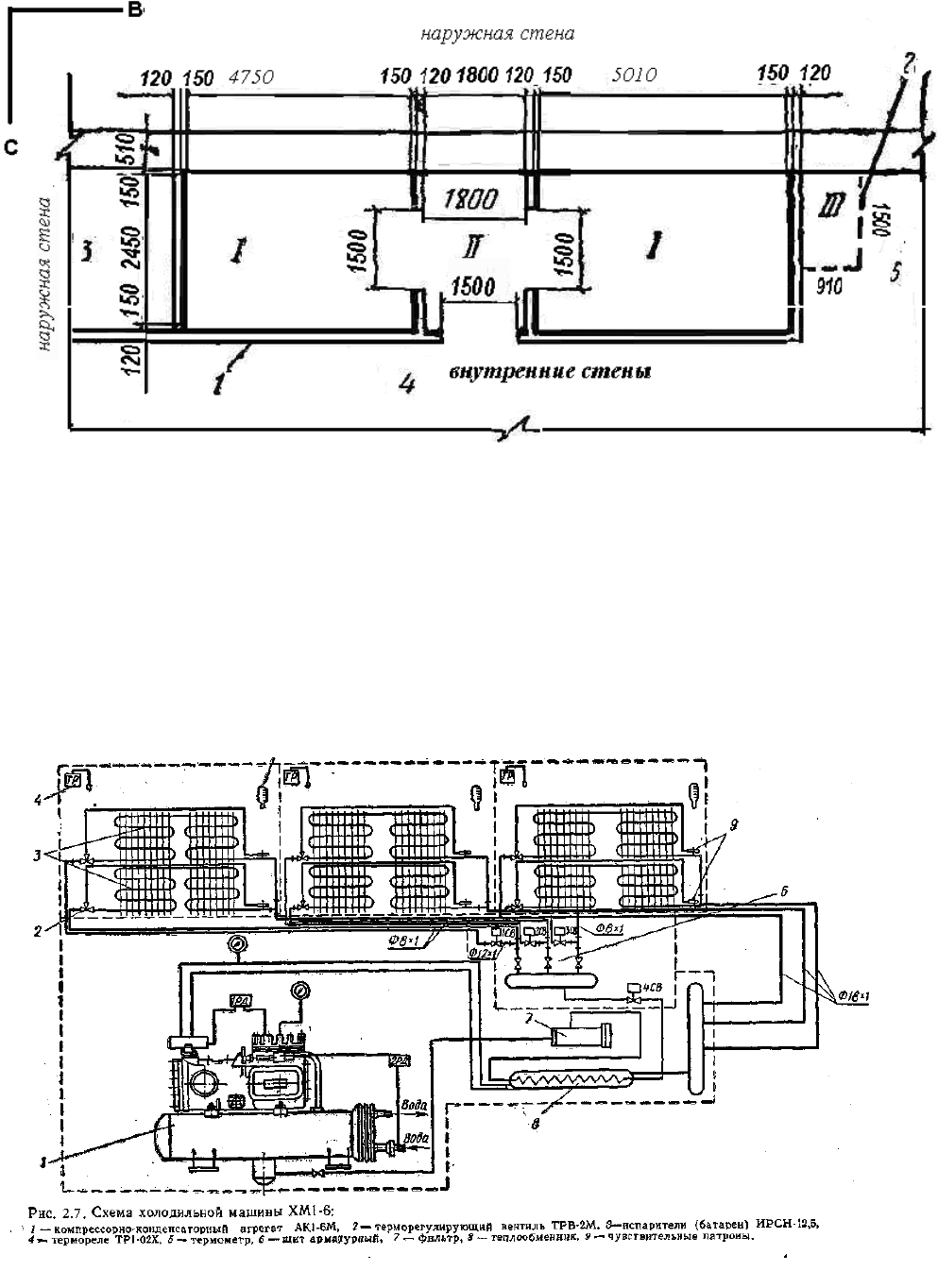

2.9. Распределить испарители по холодильным камерам.
После выбора холодильной машины из технической характеристики
выписать число испарителей или воздухоохладителей, их теплопередающую
поверхность. Затем распределить их по камерам в соответствии с расчетом.
В данном типе холодильной камеры предусмотрены испарители.
Марка испарителя ИРСН–12.5С
Площадь поверхности
испарителя, м
12,5
Теплопередающую поверхность испарителей определяют по формуле:
F
u
= ∑Q/(К*∆t), где
∑Q – суммарный теплоприток на камеру, Вт (принимается из сводной
таблицы теплопритоков для данной камеры);
К – коэффициент теплопередачи камерного оборудования, Вт/(м
2
К);
∆t – расчетная разность температур между воздухом камеры и средней
температурой хладоиосителя при рассольном охлаждении, °С.
Коэффициент теплопередачи для батарей принимают 1,5 – 2,5 Вг/(м
2
К), для
воздухоохладителей 12-14 Вт/(м
2
К).
Расчетную разность температур для испарителей 14-16 °С, для
воздухоохладителей 9-11 °С.
F
u1
= 2643,0/(2*16) = 82,6 м
2
F
u2
= 5383,8/(2*16) = 168,2 м
2
Количество приборов охлаждения для каждой камеры определяют по
формуле:
п = F
u
/f, где
п – требуемое количество приборов охлаждения, шт.;
f – теплопередающая поверхность одной батареи или воздухоохладителя
(принимается из технической характеристики машины).
п
1
= 82,6/12,5 = 6
п
2
= 168,2/12,5 = 13.
