Лучше заточку делать на электрическом точиле, но тут

надо иметь в виду, что если при заточке фаску резца при-

ставлять к рабочей поверхности (узкой стороне) наждач-

ного круга, то резец будет заточен не на ровную фаску,

а с выемкой (рис. 3.5, а).

Для того чтобы фаска резца была заточена ровно, в кон-

це заточки фаску надо выбирать на ровной стороне круга

(рис. 3.5, б). Заточку лезвия на круге можно считать за-

конченной, когда лезвие ножа, обращенное против света,

не дает бликов по всему лезвию и на нем не образуются

заусеницы. Рекомендуется также концы жала резца слегка

закруглить (рис. 3.5, в) для того, чтобы они при строгании

не оставляли на древесине борозды. Доводку заточки резца

надо делать на тонком оселке. При этом резец надо дер-

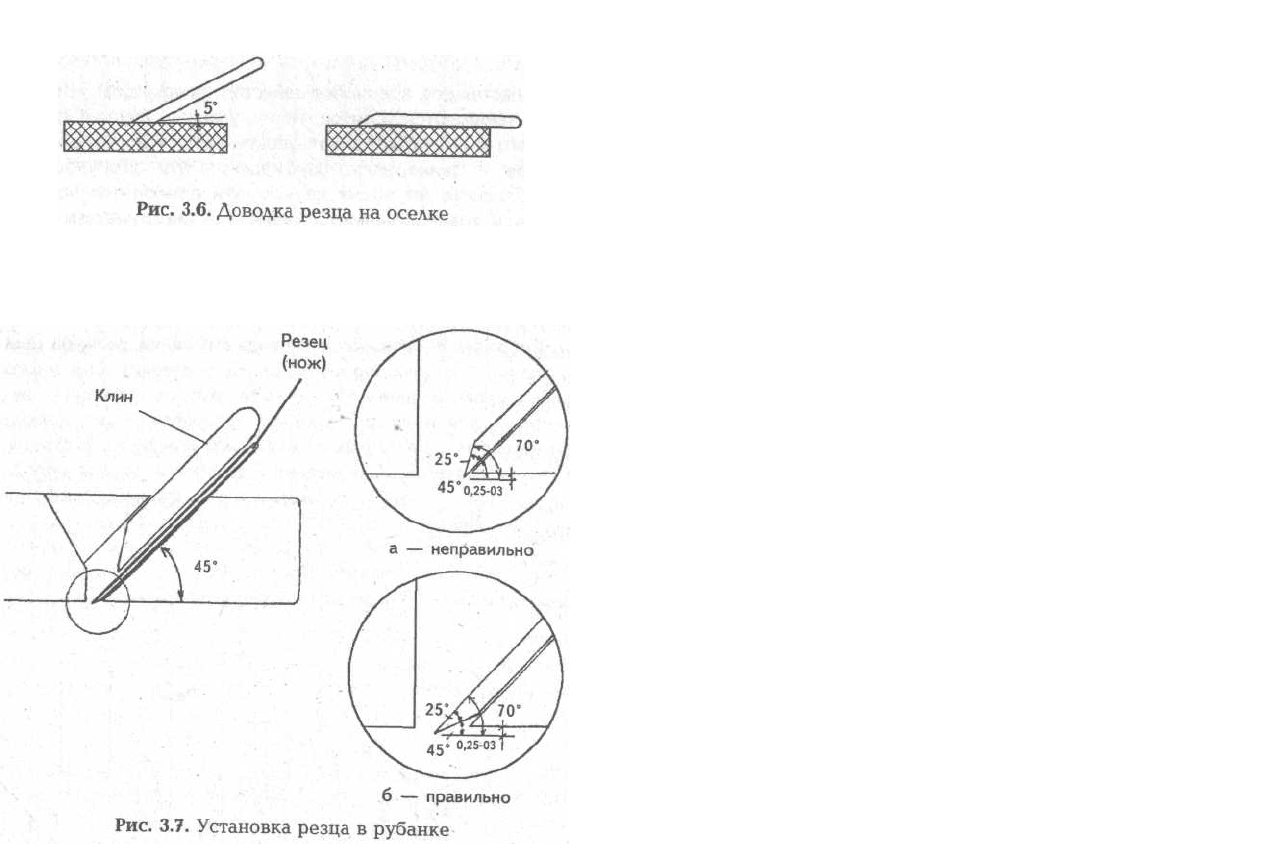

жать так, как показано на рис. 3.6, и совершать им круго-

вые движения.

Хорошо заточенный резец при легком нажатии жалом

на ноготь большого пальца должен оставлять на нем след.

Резец фиксируется в гнезде колодки при помощи дере-

вянного клина. При этом надо обращать внимание на то,

чтобы резец был вставлен нужной стороной по направле-

нию резания (рис. 3.7).

Жало резца должно выходить за подошву колодки на

0,25—0,3 мм и просматриваться в виде ровной линии при

взгляде на колодку с торца. Чем чище должна быть обра-

батываемая поверхность и чем тверже пиломатериал, тем

меньше резец должен выступать за подошву колодки ру-

банка. При правильной установке резца угол резания дос-

ки будет оптимальным и составлять 45° (рис 3.7, б). При

этом обрабатываемая поверхность доски будет гладкой,

без заусениц и резец будет долго не затупляться. При ус-

тановке резца фаской вперед (как, впрочем, делают мно-

гие), угол резания доски не будет оптимальным и будет

составлять 70° (рис. 3.7, а). При таком угле резания фу-

говка будет происходить, однако условия резания не бу-

дут оптимальными, поэтому обрабатываемая поверхность

будет не сплошной, а с поперечными полосками, резец бу-

дет быстро тупиться.

Подлежащую фуговке доску плотно укрепляют на ра-

бочем столе. Рубанок держат обеими руками: правой ру-

кой сзади, а левой за упор. Снимать стружку надо быст-

рым равномерным движением рубанка вперед. При обрат-

ном движении заднюю часть рубанка слегка приподнимают,

это облегчает обратное движение и нож рубанка не за-

тупляется.

Для того чтобы при строгании получить ровную поверх-

ность без заусениц на древесине, ее надо строгать по на-

правлению от комля к вершине (как она находилась в жи-

вом дереве). Определить нужное направление строгания

легко — если при строгании на поверхности доски появля-

ются заусеницы, то направление строгания надо поменять

на 180°.

Пила. Наиболее часто для резки древесины используют

ножовку по дереву или лучковую пилу. Лучше всего для

удобства работы иметь две пилы: одну — для резания дре-

весины поперек волокон, вторую — вдоль волокон. Эти

пилы отличаются формой зубьев и их заточкой.

Перед заточкой зубья любой пилы вначале разводят, то

есть смежные зубья разводят в разные стороны относи-

тельно полотна оси пилы. Развод делают таким, чтобы он

был не больше полуторной — двойной толщины полотна

пилы, а для твердой древесины — не более 1,3 толщины

полотна пилы.

Поперечные пилы режут древесину поперек волокон в

обе стороны (от себя и на себя). Зубья этой пилы имеют

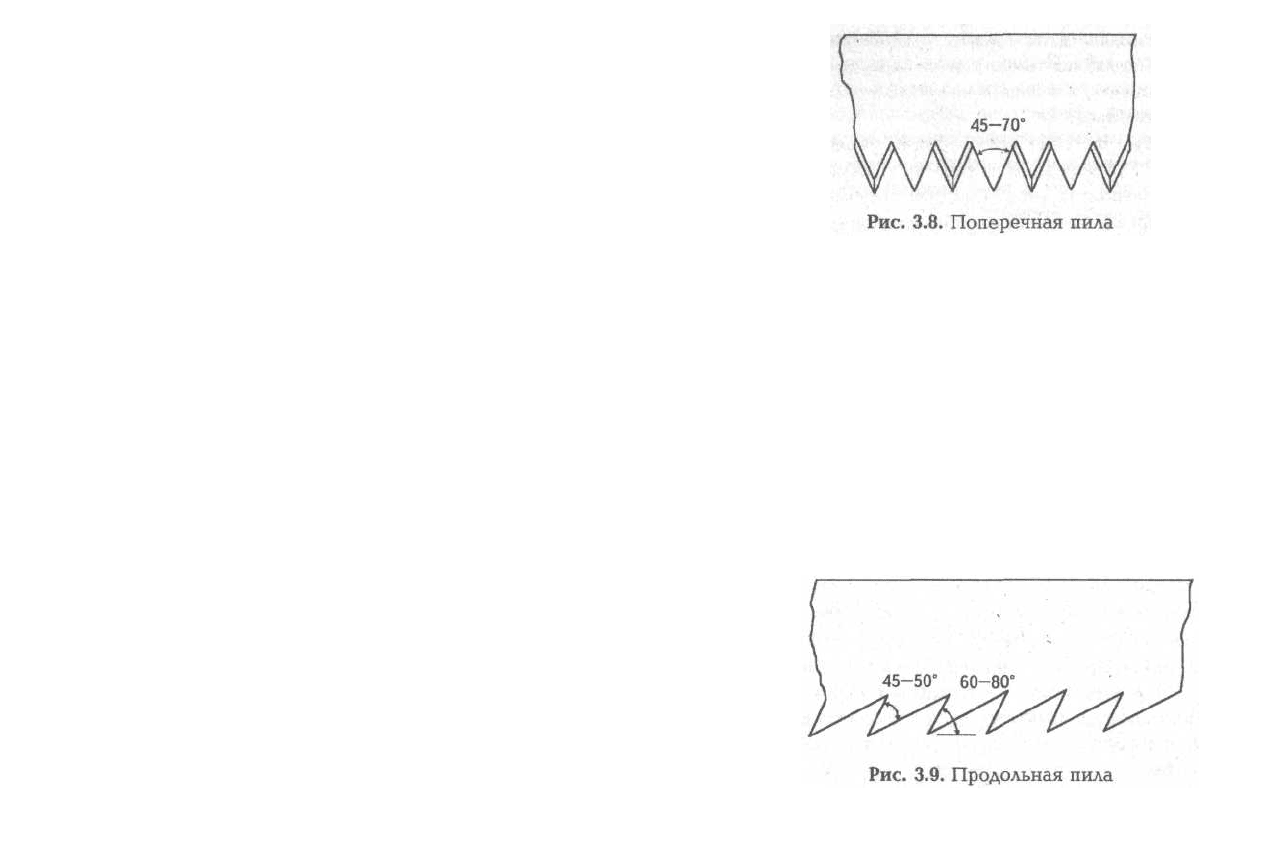

угол насечки 45—70° (рис. 3.8).

Зубья поперечной пилы затачивают так. Мысленно зу-

бья делят на нечетные 1,3,5 и четные 2,4 и т.д. (см. рис.

3.8). Сначала нечетные зубья с одной стороны, а затем с

другой стачивают на фаску под углом 45°. Затем пилу пе-

реворачивают другой стороной и то же самое делают со

всеми четными зубьями. При заточке используют треуголь-

ный напильник, которым снимают фаску на зубе только в

одну сторону — от вершины зуба книзу.

Продольные пилы режут древесину вдоль ее волокон,

при этом резание осуществляется только при движении

пилы от себя (вперед). Форма зубьев — косоугольный тре-

угольник с наклоном в сторону резания (рис. 3.9).

Зубья продольной пилы затачивают без фаски, то есть

держат напильник под углом 90° по отношению к оси по-

лотна пилы и стачивают металл при движении напильника в

ту и другую сторону, при этом затачиваются обе грани

передней части зуба. Вершина зуба должна быть острой.

Для облегчения резания древесины лучше покупать пилы, у

которых через каждые два режущих зуба отсутствует

третий. Можно таким же образом переоборудовать и обыч-

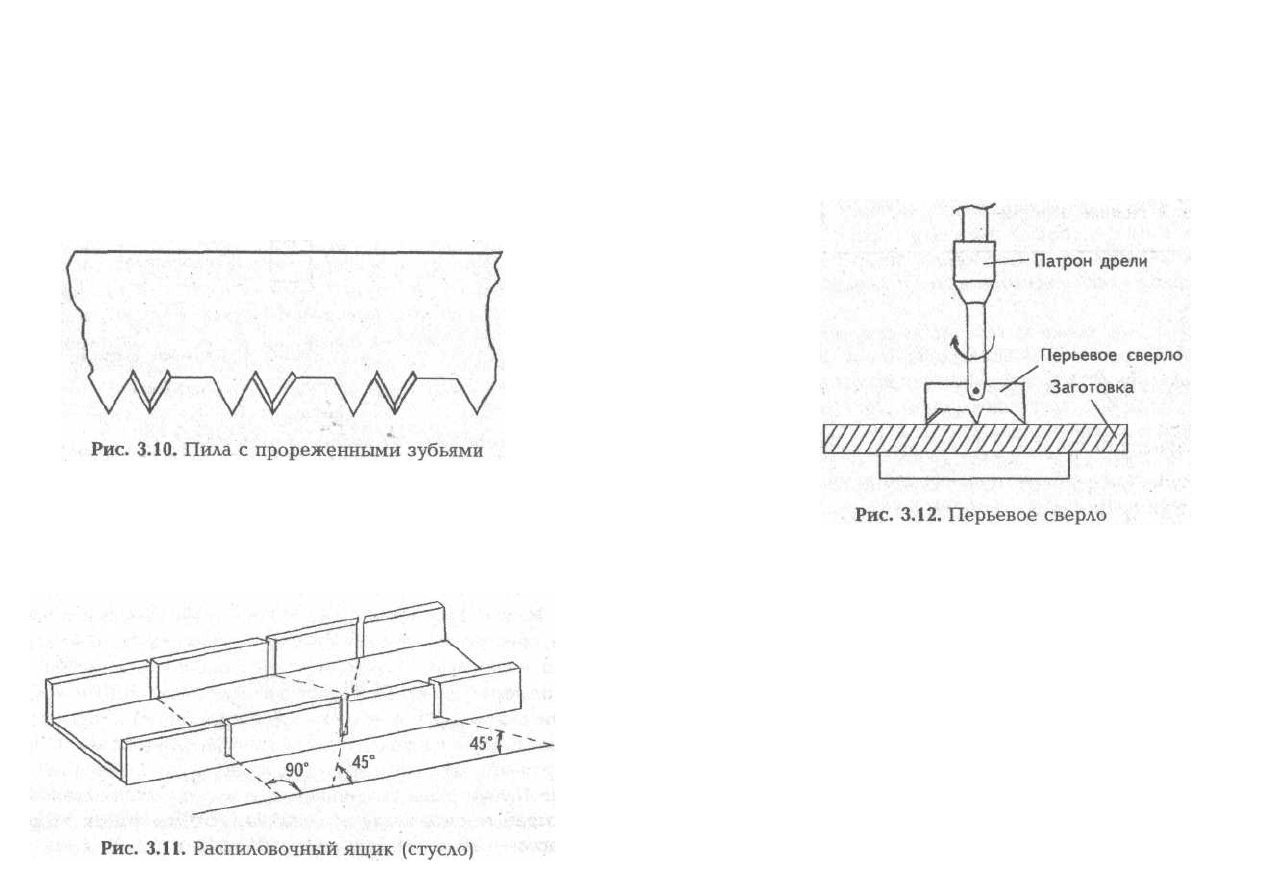

ную пилу, если у нее выломать каждый третий зуб (рис. 3.10).

Понятно, что при этом в паре каждый зуб должен быть

разведен в разные стороны.

Из других инструментов для столярных работ использу-

ют стамески (широкие и узкие), молоток, угольник, линей-

ку, а также распиловочный ящик (стусло) для получения

ровного среза под углом 90° или 45° (рис. 3.11).

Для просверливания в древесине круглых отверстий раз-

ного диаметра лучше пользоваться набором перьевых

сверл. Этими сверлами очень качественно и быстро можно

просверлить отверстия от 8 до 32 мм. Для того чтобы

выходное отверстие с обратной стороны доски не «лохма-

тилось», надо перед началом сверления заготовку поло-

жить на кусок любой доски (рис. 3.12).

3.2.2. ДЕРЕВООБРАБАТЫВАЮЩИЕ СТАНКИ

Многие пасечники, даже те, кто имеет небольшие пасе-

ки, приобретают деревообрабатывающие станки. Чаще всего

это настольные станки. Довольно распространенными на-

стольными станками являются станки типа УБДН и УБОН.

Эти станки работают от бытовой сети 220 В и позволяют

производить распиловку досок толщиной не более 32 мм,

фугование за один заход пиломатериалов шириной не бо-

лее 100 мм и фрезерование пазов шириной не более б мм.

Потребляемая мощность — 800 Вт (УБОН) и 450 Вт (УБДН),

масса — 20 кг (УБОН) и 17 кг (УБДН).

Поскольку оба этих станка имеют форсированные дви-

гатели, то при работе должен соблюдаться повторно-крат-

ковременный режим: б минут работы и 4 минут охлажде-

ния. Надо обращать внимание также на то, чтобы при ра-

боте стружка не забивала внутреннюю полость, в которой

находится фуговальный ротор. Для этого перед работой

надо устанавливать станок так, чтобы имеющееся в ниж-

ней части станка отверстие полости, где расположен фуго-

вальный ротор, не перекрывалось и через это отверстие

стружка могла свободно выходить наружу. Если станок

будет установлен на крышку стола, то после фуговки его

надо периодически переворачивать и очищать полость от

стружки.

Надо следить также за тем, чтобы стружка не попадала

в отсек, где расположен электродвигатель. К сожалению,

этот отсек конструктивно выполнен закрытым, но через

отверстие, где проходит клиновидный ремень, в отсек мо-

жет попадать стружка. Если долго не контролировать со-

стояние отсека, то в нем вокруг двигателя набивается много

стружки, ухудшается вентиляция двигателя, и он сильно

перегревается, что может привести к выходу его из строя.

Чтобы избежать этой неприятности, лучше в нижней части

боковой стенки корпуса (со стороны, противоположной

расположению пилы) прорезать небольшое отверстие, че-

рез которое после каждой работы можно вытряхнуть

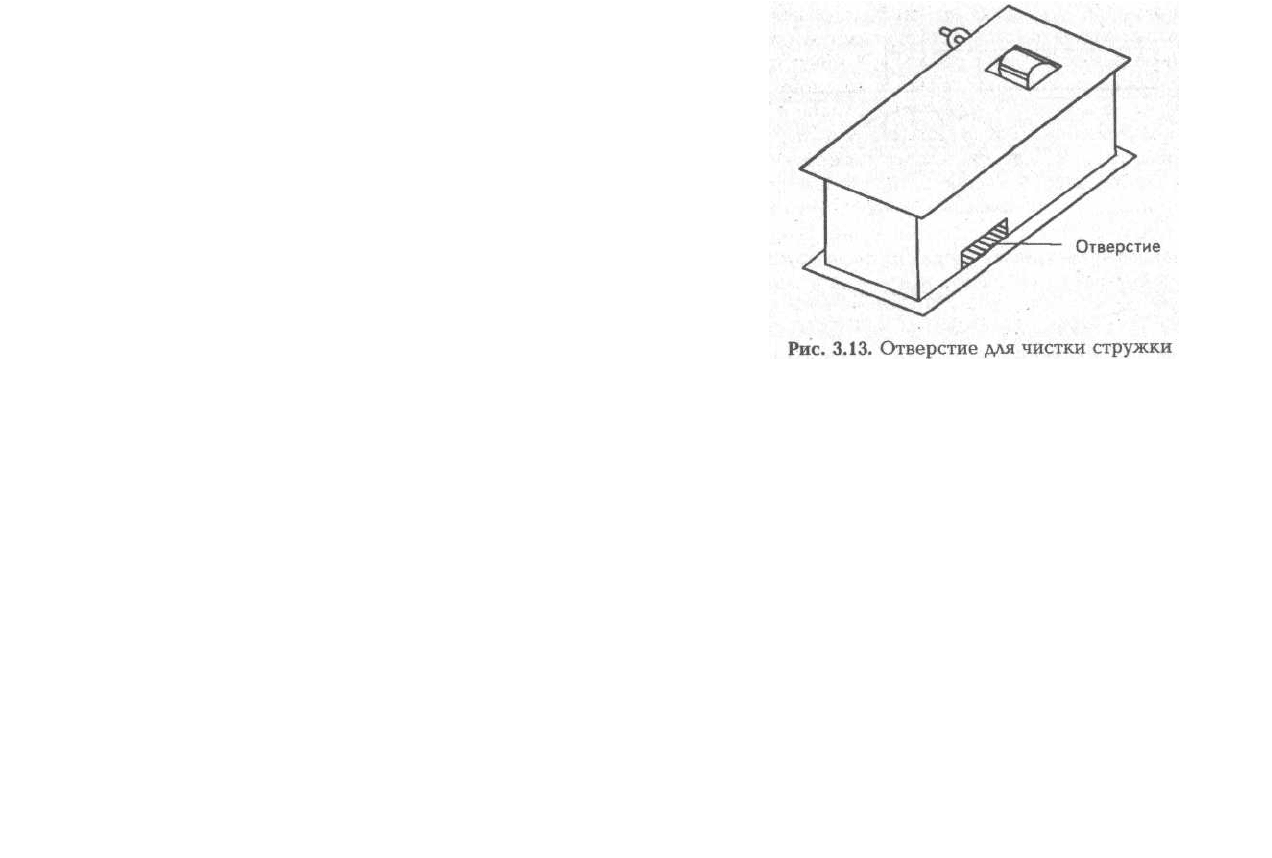

стружку (рис. 3.13).

Перед началом работы на станке надо развести и зато-

чить дисковую пилу, а также заточить и установить ножи

на фуговальный барабан.

Разводку дисковой пилы делают так же, как и обычной

пилы — верхняя часть смежных зубьев отгибается в про-

тивоположные стороны. Поскольку дисковые пилы, как

правило, имеют зубья для распиловки древесины вдоль ее -

волокон, то заточку зубьев дисковой пилы производят так

же, как у обычной продольной пилы.

Заточку ножей для фуговального барабана вначале про-

изводят на наждачном круге, а затем делают доводку на

тонком оселке. Нормально заточенный нож должен остав-

лять царапину на ногте при небольшом нажиме на нож,

приставленный острием к ногтю. После заточки и доводки

ножи должны быть надежно и правильно установлены на

фуговальный барабан. Правильность установки ножей (для

станка УБОН) проверяется с помощью двух рисок «Б» и

«В», нанесенных через 17 мм на обрезке доски шириной

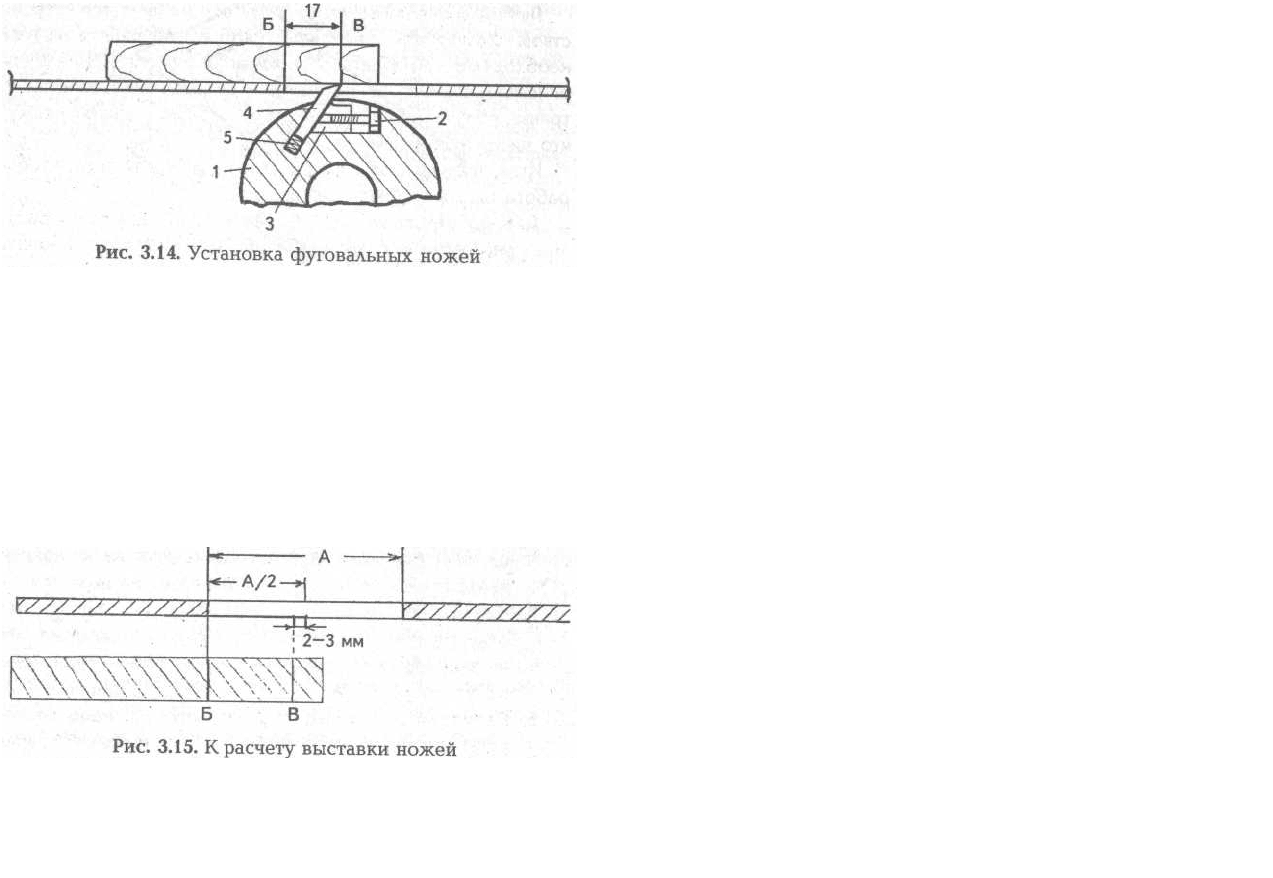

80-90 мм (рис. 3.14).

Доска прижимается к верхней плите станка таким обра-

зом, чтобы риска «Б» совпала с краем окна. Лезвие пра-

вильно выставленного ножа должно равномерно касаться

всей доски и совпадать с риской «В». При необходимости

изменения положения ножа надо ввернуть зажимные бол-

ты 2 в клин 3, после чего нож получит возможность сво-

бодного перемещения. Надавливая на нож рукой, можно

опустить его вниз, а, освобождая для действия обратного

хода пружины 5, — поднять вверх. Поворачивая фуговаль-

ный барабан 1 вручную, совмещают лезвие ножа с риской

«В», после чего надежно закрепляют нож путем вывинчи-

вания зажимных болтов 2.

По такой же методике можно выставлять ножи на лю-

бом деревообрабатывающем станке. Отличие будет толь-

ко в том, что между рисками «Б» и «В» надо выставлять

другое расстояние. Ориентировочно это расстояние можно

вычислить так: измерить ширину окна фуговального окна (А),

разделить это расстояние пополам (А/2) и от этого рас-

стояния вычесть d = 2 — 3 мм (рис. 3.15).

А теперь — о безопасности работы на деревообраба-

тывающих станках по собственному опыту и опыту моих

коллег.

Любой деревообрабатывающий станок является устрой-

ством повышенной опасности, поэтому при работе на нем

необходимо соблюдать особую осторожность. Я не буду

описывать известные мне случаи небольших и серьезных

травм, полученных при работе на станке, однако скажу,

что число таких травм достаточно велико.

Итак, что, на мой взгляд, надо делать для того, чтобы

работа на станке была безопасной?

1. К работе лучше не приступать, если перед этим были

употреблены спиртные напитки или пчеловод приболел.

2. Деревообрабатывающий станок перед началом работы

надо установить на надежной опоре, которая в ходе

работы не сдвинется и не упадет вместе со станком.

3. Продолжительность работы на станке (вместе с не

обходимыми перерывами) не должна превышать 4—

5 часов. После этого срока начинается непроизволь

ное и опасное снижение внимания, в результате чего

повышается вероятность получения травмы.

4. Большую опасность представляет фуговка малораз

мерных заготовок, особенно, если на них есть сучки.

Лучше такие заготовки подавать на ножи при помо

щи двух брусков, одним прижимая деталь к верхней

плите станка, а второй перемещая ее на нож.

5. При работе на станке не рекомендую надевать на

руки перчатки или рукавицы — от пилы или ножа они

не защитят, а вот затянуть руку в опасное место они

могут поспособствовать.

6. Периодически (через 2—3 часа работы) надо прове

рять затяжку зажимных болтов фуговального бара

бана (см. рис. 3.14).

7. При работе с наждачным кругом надо очень внима

тельно проследить за тем, чтобы он был правильно

(без перекосов) закреплен при помощи соответству-

ющей втулки, шайб и гайки. Недопустимо закрепление

круга без использования прокладочных картонных

шайб, так как это может привести к разрушению

круга во время работы. Рабочая поверхность

нормально установленного круга должна вращаться

равномерно, без перекосов и биений. 8. При работе на

станке ничем не отвлекайтесь, предельно

сконцентрируйте внимание, контролируйте процесс и

будьте готовы ко всяким нештатным ситуациям. Так,

например, лист ДВП при его разрезании дисковой пилой

может при малейшем перекосе в процессе подачи

неожиданно «выстрелить» назад, маленькая по

размерам деталь (особенно имеющая сучки) при

фуговке может совершенно неожиданно изменить свою

ориентацию, что может повлечь самые неприятные

последствия и т.д.

3.2.3. ПРИСПОСОБЛЕНИЯ ДЛЯ ОБРАБОТКИ

ДРЕВЕСИНЫ

При обработке древесины на бытовых станках с исполь-

зованием штатного оборудования не всегда можно произ-

водить такие необходимые операции, как выборка паза

нужного размера, шпунта, изготовление треугольных заго-

товок и др. Для решения этих вопросов я разработал и

изготовил некоторые приспособления, о которых дальше и

пойдет речь.

► Приспособление для выборки шпунта и паза

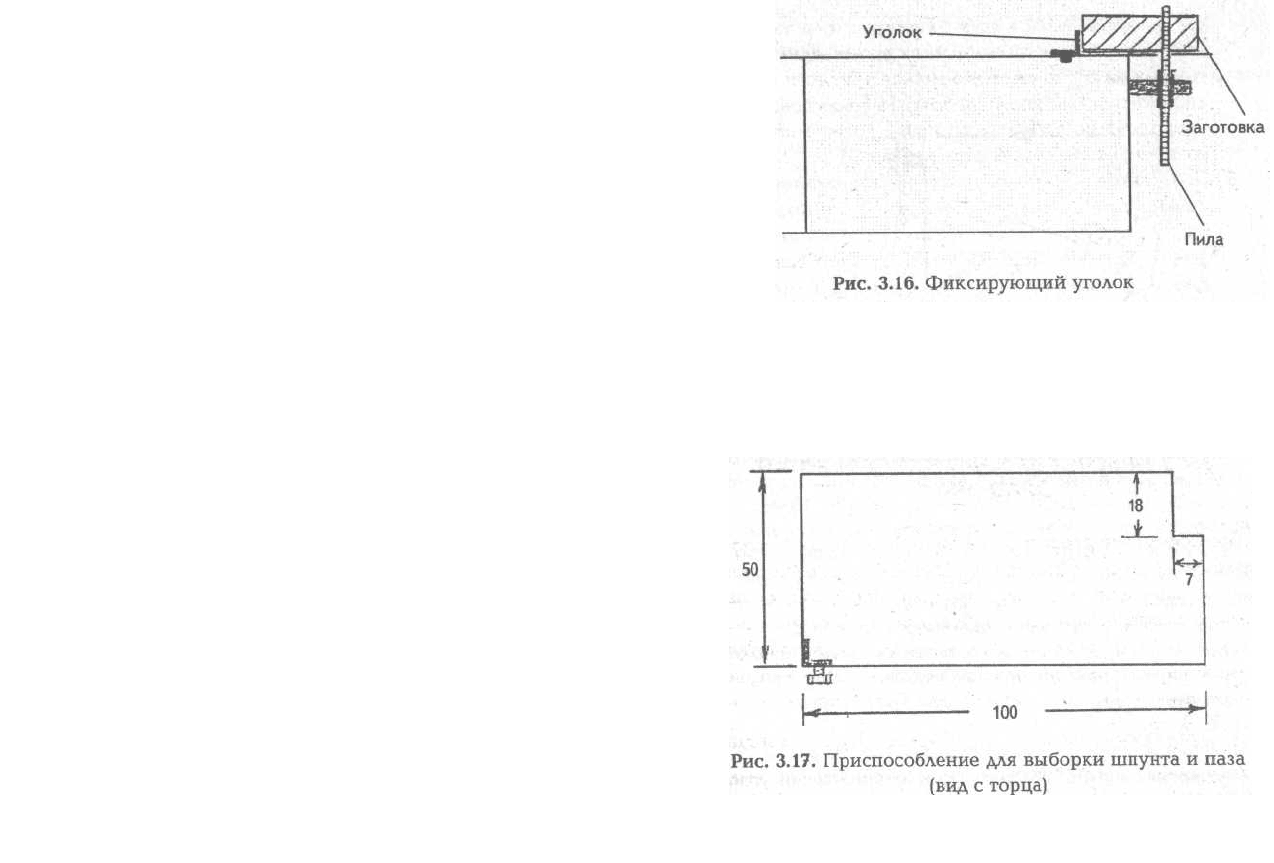

В комплект станка УБОН входит металлический уголок

(20x20 мм) с двумя фиксаторами на болт Мб. Уголок этот

крепится на верхнюю плиту и позволяет отрезать при помо-

щи дисковой пилы заготовки необходимой ширины (рис. 3.16).

Приспособление для выборки шпунта и паза представ-

ляет собой отрезок доски длиной, равной длине фиксиру-

ющего уголка, и толщиной 50 мм с выбранным пазом

(рис. 3.17), которая при помощи шурупов закрепляется на

штатный фиксирующий уголок.

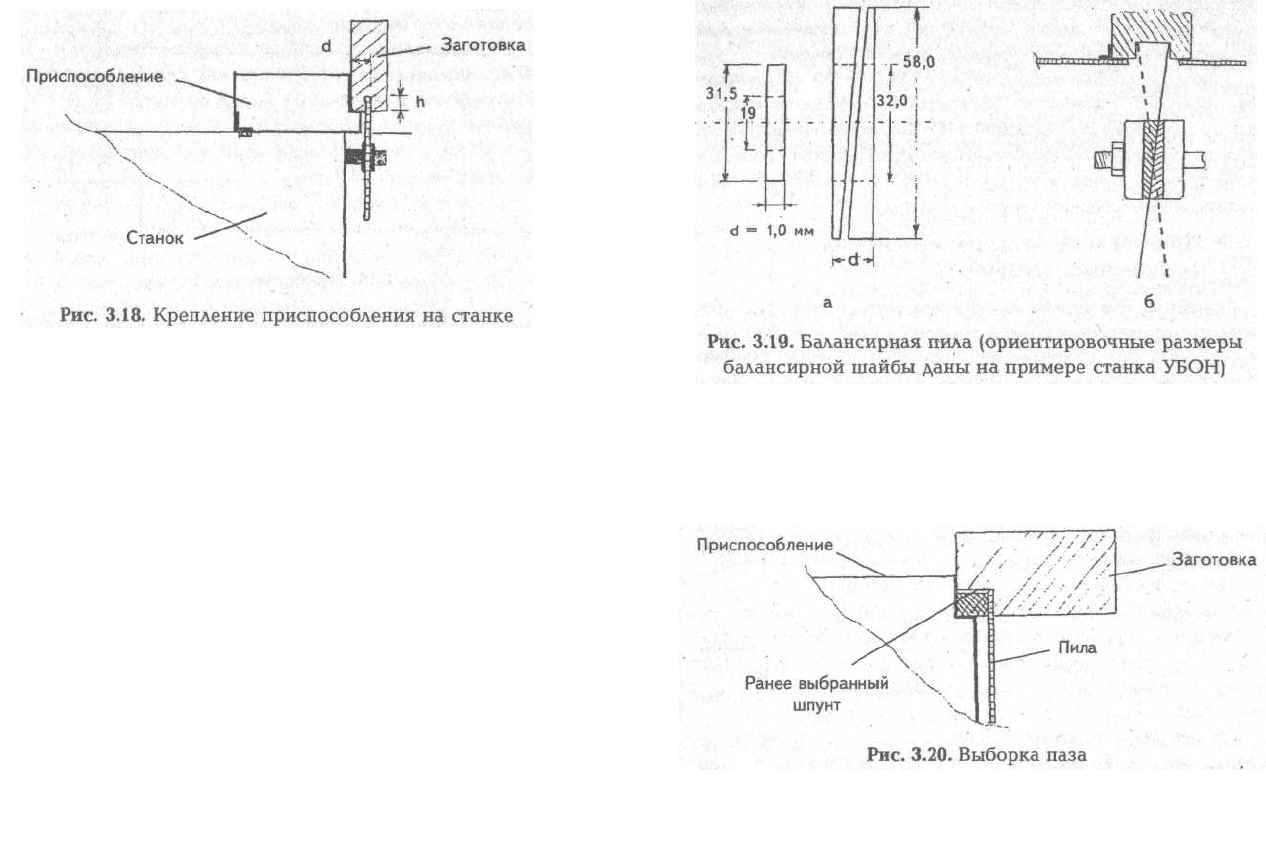

При подготовке к работе приспособление при помощи

болтов и фиксаторов крепится на верхней плите (рис. 3.18).

Приспособление фиксируется на плите в таком положе-

нии, чтобы при горизонтальной протяжке заготовки шпунт

в ней был выбран на необходимом расстоянии d. Глубина

шпунта h определяется высотой выхода дисковой пилы над

горизонтальной-частью паза приспособления. Для указан-

ных на рис. 3.14 размеров приспособления и диаметра дис-

ковой пилы 158 мм шпунт будет иметь глубину 10 мм. Ши-

рина шпунта при выборке его дисковой пилой, входящей в

комплект станка УБОН, равна 3 мм. Для выборки шпунта с

большей шириной можно осуществить несколько горизон-

тальных протяжек заготовки при различных положениях

приспособления (различных значениях размера d).

Существует и другой способ выборки шпунта шириной

больше ширины разведенных зубьев пилы. Для этого на-

до сделать из мягкого металла две балансирные шайбы

(рис. 3.19, а).

Принцип действия балансирной пилы ясен из рис. 3.19, б:

за счет «виляющего» вращения пилы ширина выбираемого

паза превышает ширину развода зубьев пилы. Если иметь

набор из нескольких пар балансирных шайб, то можно бу-

дет выбирать шпунты разной ширины.

При необходимости выборки паза на станок устанавли-

вают приспособление, и вначале в заготовке на необходи-

мом расстоянии выбирается шпунт, а затем заготовка раз-

ворачивается на 90° и второй протяжкой формуется паз

(рис. 3.20).

Изменения глубины и места расположения выбираемого

паза можно проводить изменением расположения приспо-

собления относительно пилы, а также изменением высоты

расположения горизонтальной части паза на приспособле-

нии относительно верха пилы. В последнем случае можно

использовать съемные прокладки разной толщины.

Еще одна практическая рекомендация. Фиксация угол-

ка, который поставляется со станком, проводится при по-

мощи двух болтов с резьбой Мб. Как показывает практи-

ка, при помощи этих болтов уголок фиксируется слабо. По

этой причине лучше в уголке нарезать новую резьбу М8 и

использовать соответствующие болты.

► Приспособление для изготовления

треугольных планок

Известно, что одной из проблем многокорпусного пче-

ловрждения является сложность преодоления пчелами меж-

корпусного безвоскового пространства в ходе зимовки.

При использовании ульевых рамок с прямоугольными план-

ками это пространство может доходить до 40—45 мм. Если

в рамке использовать верхнюю планку треугольного сече-

ния, то это «мертвое» расстояние можно уменьшить до

10—20 мм. Однако на обычном станке без дополнительного

приспособления изготовить планку треугольного сечения

невозможно. Кстати, планки треугольного сечения находят

применение и в быту: штапики для окон, плинтуса и т.д.

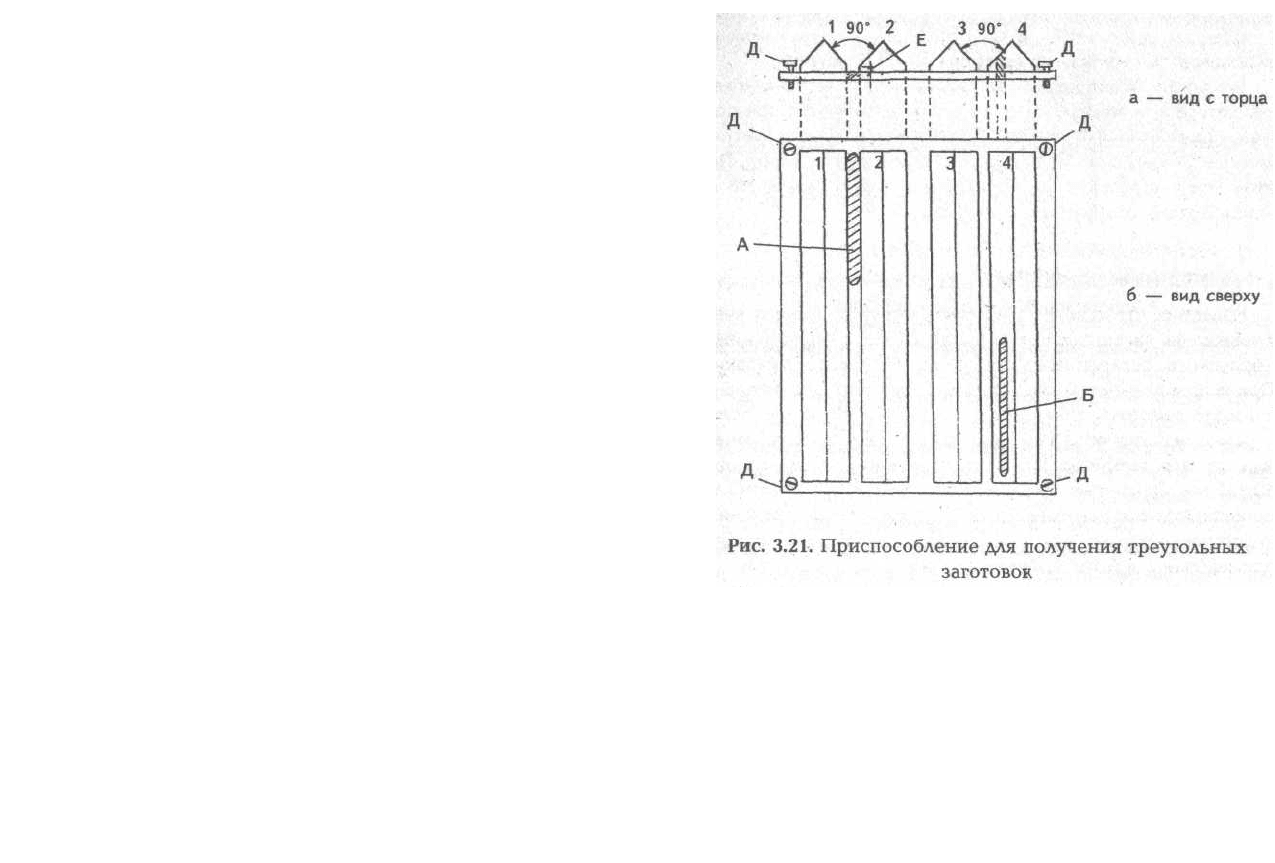

Приспособление, при помощи которого можно изгото-

вить планки треугольного сечения, состоит из основания —

листа металла (алюминия, мягкой стали, дюралюминия) тол-

щиной 1,5—2 мм, на котором при помощи шурупов с потай-

ной головкой закрепляют четыре треугольных планки 1, 2,

3, 4 (рис. 3.21).

Между треугольными планками 1—2 в металлическом

основании сделан вырез А для выхода дисковой пилы, ког-

да приспособление при помощи четырех болтов Д будет

закреплено на верхней плите станка. В планке 4 и металли-

ческом основании сделан вырез Б для выхода пилы, когда

приспособление будет развернуто на 180° и закреплено на

плите.

Размеры приспособления не указываю, поскольку для

каждого типа станка они будут разными. Принципиальны

только следующие моменты: центр продольной оси пилы

должен совпадать с центром выреза А; режущая кромка

пилы, обращенная к центру между планками 3—4, должна

отстоять от этого центра на 12,5 мм (рис. 3.22, 6); планки

1, 2, 3, 4 должны быть обрезаны с одной стороны с таким

расчетом, чтобы высота Е была равной 5 мм (рис. 3.22, а).

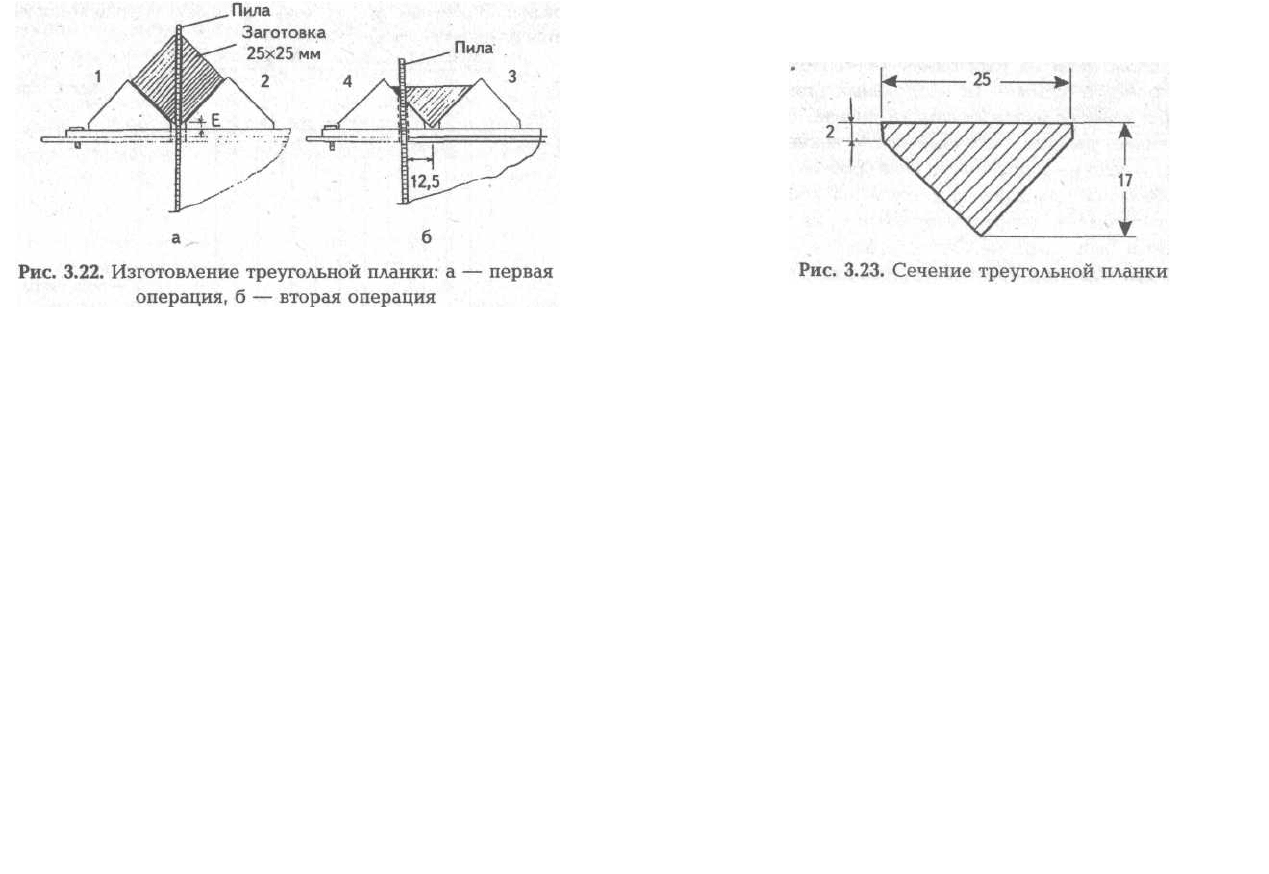

Для получения планки треугольного сечения, которую

можно использовать в качестве верхнего бруска ульевой

рамки, вначале делают заготовки в виде квадратного бруска

сечением 25x25 мм. Затем на верхней плите станка при

помощи болтов Д закрепляют приспособление таким об-

разом, чтобы через вырез А (см рис. 3.21) выходила дис-

ковая пила (рис. 3.22, о).

Затем заготовка 25x25 мм устанавливается на планки 1—

2 и горизонтальной протяжкой разрезается на две треугольные

заготовки (первая операция). Если для дальнейшего исполь-

зования нужна будет такая планка, то на этом операция за-

канчивается. Однако боковины у такой планки будут иметь

заусеницы, которые можно убрать с помощью наждачной

шкурки. Но все же лучше боковины отформовать, обрезав

их следующим образом. Приспособление разворачивается

на 180° и закрепляется на станке так, чтобы пила выходила в

вырез Б (рис. 3.22, б). Одна треугольная заготовка кладется

на планки 3—4 так, как показано на рисунке, и горизонталь-

ной протяжкой производится обрезка одной боковины треу-

гольной заготовки, а затем эта заготовка разворачивается на

180° и точно так же обрезается вторая боковина (вторая опе-

Как использовать эту планку в качестве верхнего бруска

при изготовлении ульевых рамок, будет рассказано дальше.

3.3. Изготовление ульев

Как уже было сказано выше, ульи можно изготовлять

из разных материалов, однако на сегодня самым распрос-

траненным материалом все же является древесина, поэто-

му дальше мы будем рассматривать порядок изготовления

именно таких ульев. В качестве примера я буду привязы-

вать все эти операции к хорошо известному мне десятира-

мочному Улью Тонкостенному (УТ-95), выполненному из

доски толщиной 20 мм. Эти ульи я уже эксплуатирую про-

должительный срок, и меня эта конструкция вполне устра-

ивает, хотя с момента изготовления первого улья в 1995 г.

мне пришлось внести в исходную конструкцию достаточно

много усовершенствований.

3.3.1. ОБЩИЕ ТРЕБОВАНИЯ К ИЗГОТОВЛЕНИЮ УЛЬЯ

Доски для изготовления улья должны быть хорошо про-

сушены (влажность не выше 15%), без трещин и гнили.

рация). В результате проведения этих двух операций получа-

ется планка следующего сечения (рис. 3.23).

Сучки здоровые, плотно сросшиеся с древесиной допуска-

ются только на деталях шириной свыше 65 мм при условии,

что они расположены на расстоянии не менее 45 мм от

торцевых кромок и 15 мм — от продольных кромок. В за-

готовках для ульевых рамок сучков не должно быть. Сучки

выпадающие, рыхлые, табачные после высверливания

плотно заделывают на водоупорном клее пробками из одно-

родной древесины. Направление волокон на пробке уста-

навливают параллельно направлению волокон на заготовке.

Доски должны быть ровными, без коробления. Особо не-

приемлемо дугообразное коробление доски по длине и ко-

робление винтом. Из таких досок трудно будет сделать ка-

чественный улей.

Толщина доски должна быть на 5 мм больше выбранной

толщины стенки улья. Это запас толщины делается для

чистовой доводки заготовок. Поскольку толщина стенки

улья УТ-95 равна 20 мм, то я для его изготовления исполь-

зую исходную доску толщиной 25 мм.

При изготовлении улья необходимо соблюдать разме-

ры, предусмотренные чертежами. Допустимые отклонения:

— по длине — не более ± 1 мм;

— по толщине — не более ± 0,5 мм;

— по ширине: для деталей шириной более 65 мм — не

более ± 1 мм, а для деталей шириной менее 65 мм —

не более ± 0,5 мм.

Такие точности необходимо выдерживать уже в процес-

се изготовления заготовок, а это возможно только при на-

личии соответствующих шаблонов, о чем будет подробно

рассказано ниже.

Поверхности всех заготовок должны быть гладкими, без

отколов, заусениц, шероховатости или ворсистости. Дета-

ли при соединении надо плотно подгонять друг к другу,

без зазоров и перекосов.

3.3.2. РАСПИЛОВКА И ФУГОВКА ДОСОК

Если для изготовления улья будет использоваться не-

обрезная доска, то ее нужно предварительно обрезать по

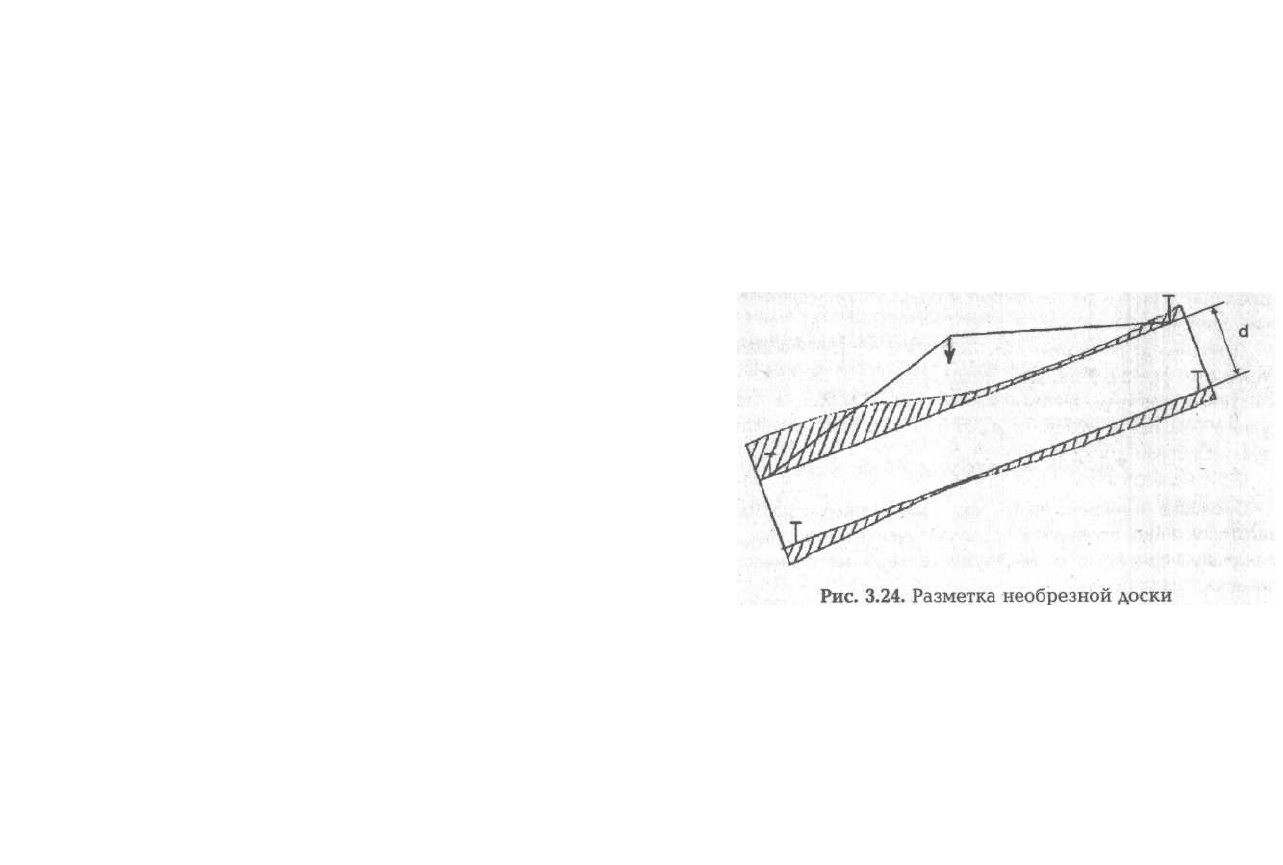

бокам. Лучше всего разметку для обрезки делать при по-

мощи толстой капроновой нитки следующим образом. По

линии предполагаемой обрезки забить два небольших гвоз-

дика в районе торцов доски (рис. 3.24), зацепить за них и

туго натянуть предварительно натертую мелом или сажей

капроновую нитку, приподнять одной рукой нитку над дос-

кой и резко' ее отпустить — пробить ровную линию.

Затем повторить операцию, разместив гвозди на рав-

ном расстоянии d относительно их предыдущего места. По

полученным меткам отпилить лишние боковые части доски

и получить обрезную доску.

Поскольку максимальная длина заготовки для улья УТ-95

не превышает 490 мм, то вначале надо разрезать доски на

отрезки длиной 1 м (на две заготовки), с которыми удобно

работать. Затем произвести предварительную фуговку этих

досок. Для дальнейшей распиловки эти доски нужно разме-
