поскольку внутренний размер подкрышника не позволяет

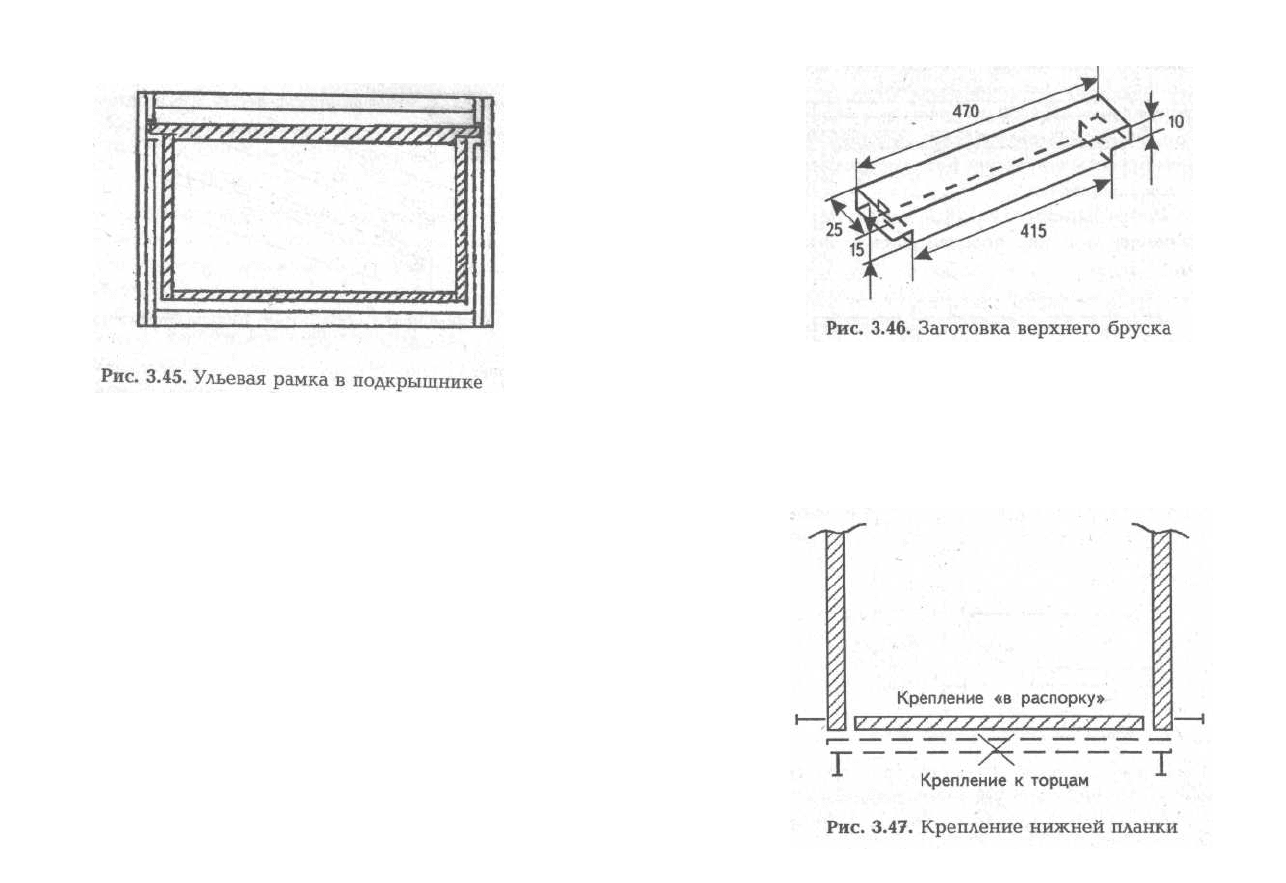

разместить ульевую рамку без этих щелей (рис. 3.45).

Сборка подкрышника производится обычным образом.

При этом следует обратить внимание на то, что высота

всех элементов сборки небольшая, поэтому снимать их с

шаблона надо очень осторожно и обязательно контроли-

ровать при этом не только «винт», но и прямоугольность

углов.

3.3.7. УЛЬЕВЫЕРАМКИ

Ульевые рамки являются важным составляющим эле-

ментом любого улья. Конструкций рамок придумано ве-

личайшее множество, однако в своих ульях УТ-95 на рам-

ку 435x230 мм (рамка Рута) я использую всего три разно-

видности рамок: первая — обычная «классическая» рамка

с верхним бруском высотой 15 мм; вторая — штифтовая

рамка, которая собирается без гвоздей, с высотой верх-

него бруска 10 мм; третья — рамка с треугольным верх-

ним бруском.

У обычной рамки заготовка верхнего бруска шириной

25 мм имеет вид, представленный на рис. 3.46.

Боковые планки у этой рамки (да и всех других моих

рамок) ровные, без разделителей Гофмана, шириной 25 мм,

длиной 220 мм и толщиной 10 мм. Нижняя планка имеет

размеры 415x15x10 мм. Рамка собирается на клею и гвоз-

дях. Нижняя планка крепится «в распорку» (рис. 3.47).

После сборки рамки ее надо обязательно проверить на

наличие «винта» и прямоугольность на простейшем шабло-

не. Этот шаблон представляет ровный кусок фанеры или

ДВП соответствующего размера, на котором нанесены вне-

шние очертания рамки 435x230 мм (длина диагонали 492,0 мм).

Об изготовлении штифтовой рамки и рамки с треуголь-

ным верхним бруском поговорим более подробно, посколь-

ку это — мои разработки.

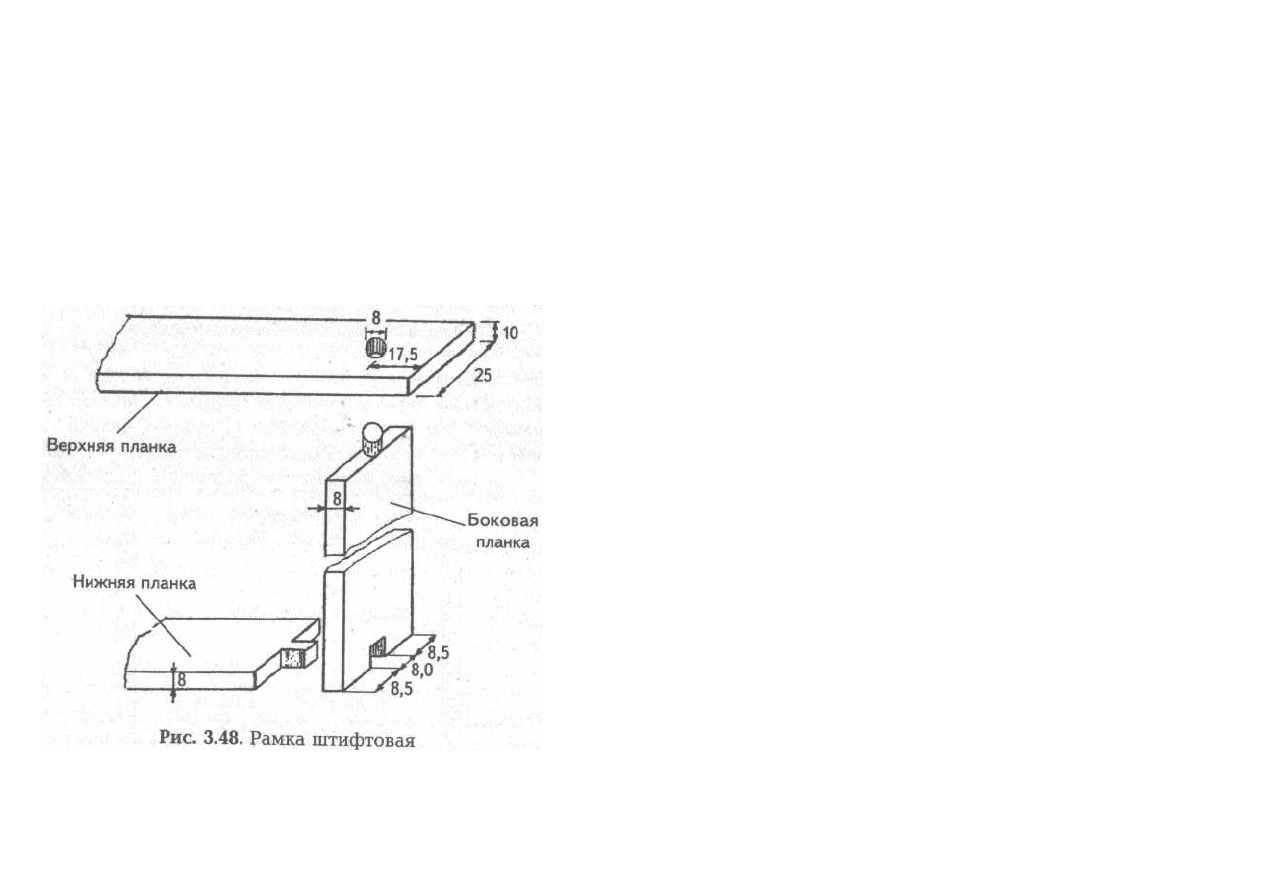

Ульевая Рамка Штифтовая (УРШ) называется так пото-

му, что скрепление рамки производится в штифт и паз

(рис. 3.48).

Основная цель, которую я преследовал при создании

этой рамки, — максимально увеличить площадь воскового

поля при минимальном расходе древесины и приемлемой

прочности.

Если сравнить параметры моей рамки и традиционной

рамки Рута с верхним бруском толщиной 20 мм, то площадь

воскового поля у последней рамки равна 8,3 дм

, а у моей

рамки — 8,9 дм

, т. е. на 7% больше. Расход пиломатериа-

лов на первую рамку 0,00042 м

, а на вторую — 0,00025 м

т. е. почти на 40% меньше. Если перевести эти цифры со

многими нулями в более понятную плоскость, то можно ска-

зать, что для изготовления одной тысячи обычных рамок

понадобится 0,42 м

пиломатериалов, а для моей рамки —

0,25 м

. Разница в объеме и, соответственно, в цене — ощу-

тимая! Однако за все хорошее (к сожалению, и за плохое

тоже) приходится платить. А «платить» здесь придется тем,

что рамка УРШ относительно сложна в изготовлении и при

этом требуется высокая точность работы.

Заготовки для штифтовой рамки имеют размеры 470х25х

хЮ мм — верх, 435x25x8 мм — низ, 230x25x8 мм (2 шт.) —

боковые. Все необходимые пазы и шипы выбирают с помо-

щью описанного выше приспособления, устанавливая его в

разные положения. Верхний шип боковой планки вначале

изготовляют в квадратном сечении, а затем при помощи

грубого напильника доводят его до цилиндрического сече-

ния. Круглые отверстия диаметром 8 мм в верхней планке

лучше высверливать перьевым сверлом. В наборе перье-

вых сверл такой минимальный диаметр есть. При изготов-

лении заготовок следует стремиться к тому, чтобы штифт

в свой паз входил очень плотно.

Если все элементы заготовок сделаны качественно и

точно, то такая рамка собирается только на клею и будет

при этом достаточно прочной.

Ульевая Рамка с Треугольным верхним бруском (УРТ)

была создана с основной целью — уменьшение межрамоч-

ного безвоскового пространства для многокорпусных уль-

ев. Хорошо известно, что при использовании стандартных

рамок большое межрамочное пространство в многокор-

пусном улье может быть причиной плохой зимовки пчел.

При нормальной застройке сота в рамке УРТ восковое

поле занимает всю площадь рамки, за исключением 2 мм

(по высоте) в самом верху. Однако параллельно мне уда-

лось решить еще и проблему прополисования плечиков

рамки. Известно, что деревянные плечики рамок пчелы очень

сильно прополисуют и потом вынуть такую рамку бывает

очень трудно. У рамки УРТ плечики из металлических шты-

рей, поэтому вынимается рамка из улья при любых услови-

ях без проблем. И последнее — эта рамка в улье всегда

висит строго вертикально и для этого не надо ничего пред-

принимать, поскольку сила тяжести делает это автомати-

чески.

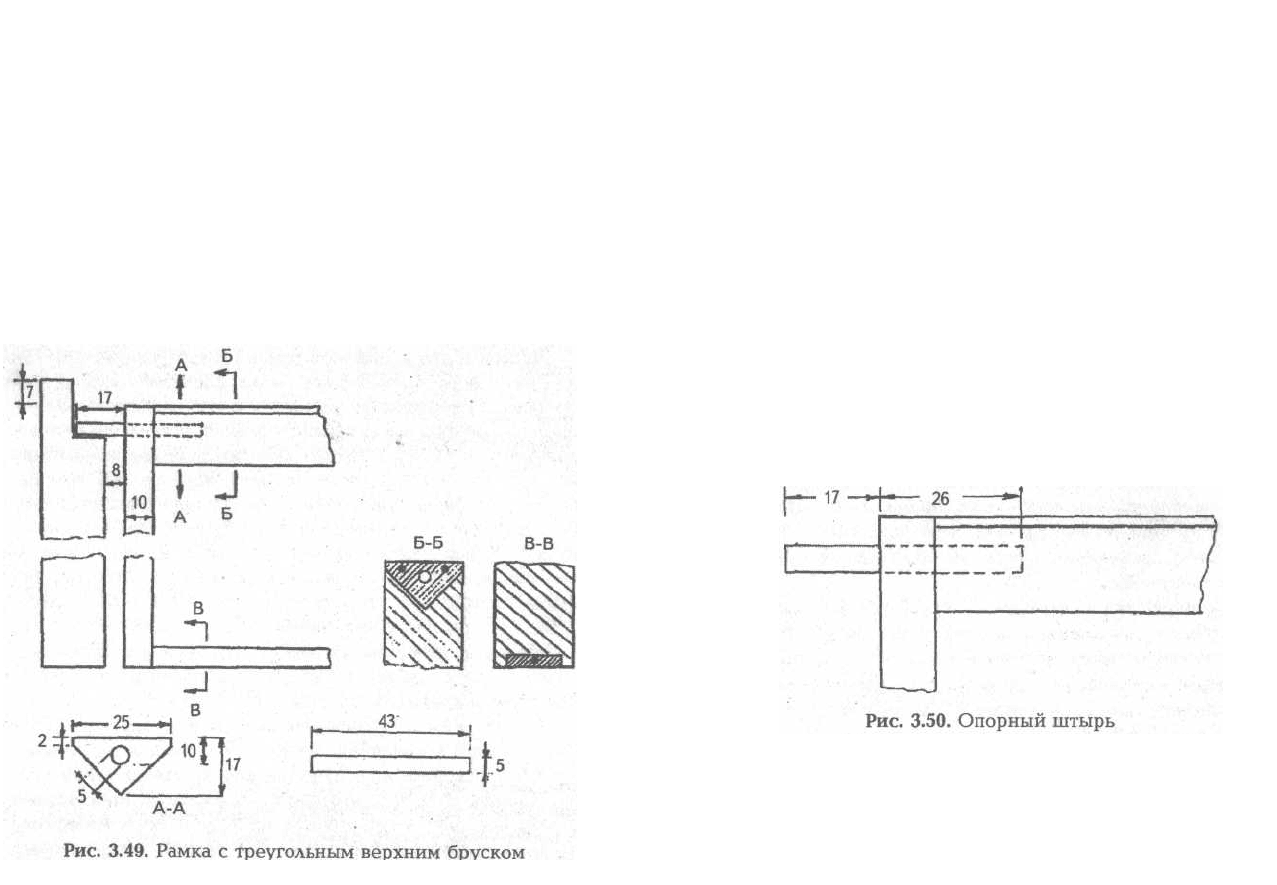

Устройство рамки с треугольным верхним бруском по-

казано на рис. 3.49.

Заготовки для рамки: верхний брусок — длина 415 мм,

а сечение бруска — см. А-А. Как изготовить брусок тако-

го сечения, было подробно рассказано выше (см. рис. 3.22

и 3.23). Боковые планки — 230x25x10 мм, нижняя план-

ка — 415x15x10 мм (сечение В-В). Опорный штырь пред-

ставляет отрезок проволоки или гвоздя диаметром 5 мм и

длиной 43 мм.

Сборка рамки. Вначале собирается рамка без плечи-

ков. Для этого боковые планки соединяются с треуголь-

ным бруском при помощи клея и двух гвоздиков длиной

25—30 мм с каждой стороны (сечение Б-Б), а нижняя план-

ка крепится обычным образом при помощи клея и одного

гвоздика с каждой стороны (сечение В-В). Затем в боко-

вой планке сделать разметку для отверстий (сечение А-А),

после чего сверлом не более 2,5 мм просверлить отвер-

стия. Затем эти отверстия рассверлить сверлом диамет-

ром 4,8—4,9 мм на глубину не менее 26—27 мм и на клею

забить опорный штырь так, чтобы он выходил наружу на

17 мм (рис. 3.50).

Необходимо проконтролировать, чтобы расстояние между

концами штырей было в пределах 468—469 мм и оба штыря

при этом выходили из рамки на одинаковое расстояние.

А также проконтролировать прямоугольность углов и от-

сутствие «винта».

Рамки УРШ и УРТ эксплуатирую уже более 5 лет. Обе

рамки показали свою пригодность и надежность, никаких

поломок и недоразумений с рамками за это время не про-

исходило. Мне все же больше нравится работать с рамкой

с треугольным бруском. Особенно хорошо заметны ее до-

стоинства в «семьях-архитекторах». Так я называю отдель-

ные семьи, которые имеют маниакальную способность за-

страивать воском все возможные и невозможные простран-

ства, словно они вовсе и не догадываются о существовании

запретного для них «пространства Лангстрота». Так вот,

даже в таких семьях эти рамки вынимаются из улья без

особых усилий.

3.3.8. ОСНАЩЕНИЕ УЛЬЕВ

Под оснащением улья я понимаю оборудование улья

ручками, летками, прилетными досками и. наружными плин-

тусами.

Ручки. Каждый корпус оборудуется ручками. По жела-

нию пчеловода, это могут быть стандартные металличес-

кие ручки иди любые другие. Я во всех своих корпусах

использую деревянные ручки, которые располагаются на

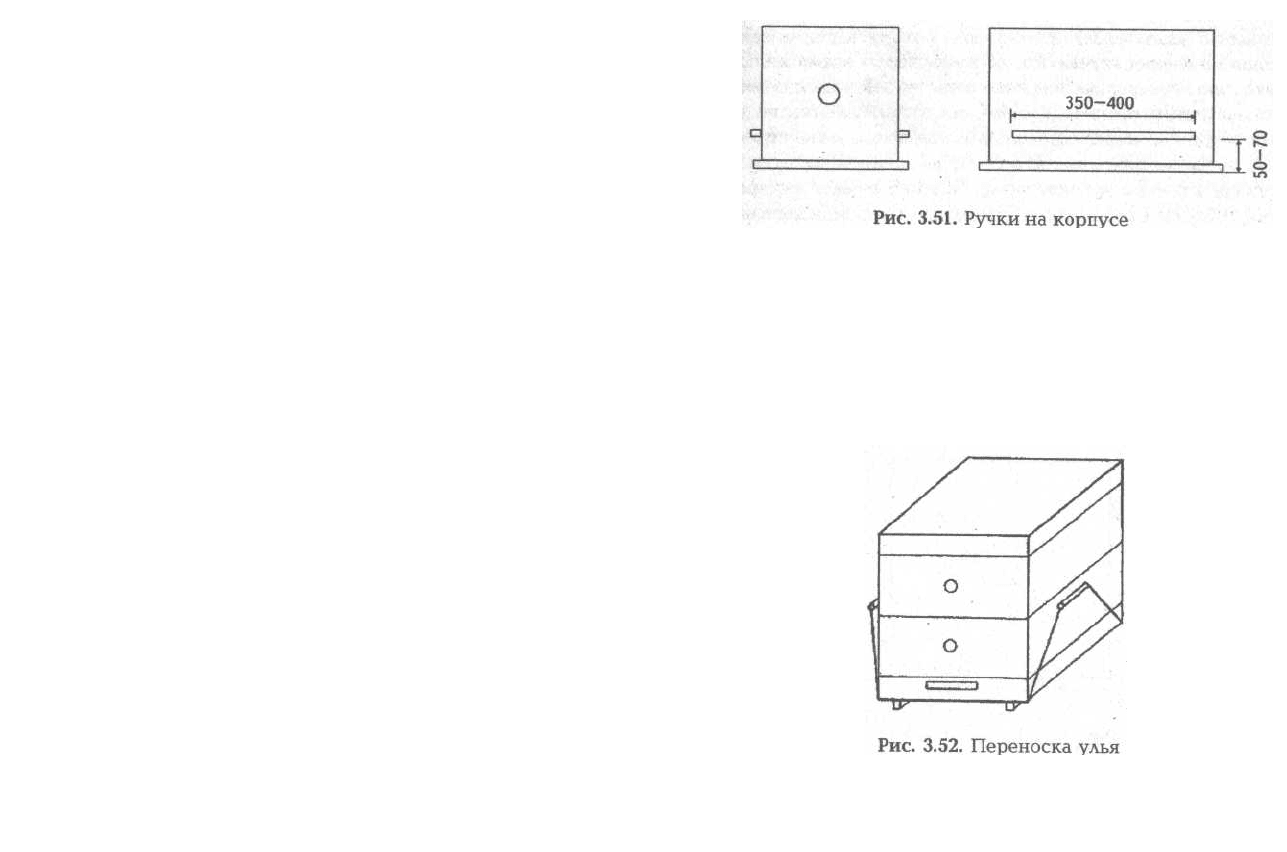

боковых стенках (рис. 3.51).

Сечение рейки для ручек — 25x30 мм. Каждую ручку

надо обязательно садить на клей и три гвоздя (шурупа).

Расположение ручек в нижней части корпуса позволяет

при переноске поднять центр тяжести корпуса над цент-

ром тяжести человека, который располагается в районе

пупка, и этим облегчить перемещение корпуса.

Что касается переноски всего улья, то для этого можно

на боковых стенках дна установить обычные металличес-

кие ручки, обеспечив их надежное закрепление на стенке

толщиной 20 мм. Однако можно для этого изготовить и

приспособление для переноски улья. Прочный капроновый

шнур диаметром 6—8 мм длиной около 4 м продевают в

две ручки (отрезки трубы диаметром 10—15 мм длиной

120—140 мм), а затем концы шнура надежно связывают.

Перед переноской улья шнур заводят под щиток дна, где

он фиксируется двумя опорными планками, прибитыми под

щитком дна, натягивают шнур и, придерживая улей, пере-

носят его (рис. 3.52).

Летки. Относительно нижнего летка, который распола-

гается в дне, мы уже подробно говорили выше. Кроме

этого летка, каждый корпус или медовый магазин обору-

дуется круглым летком. Раньше я считал, что основным

летком в улье является нижний, а потому верхние летки

делал на всякий случай только в некоторых корпусах. Од-

нако дальнейшая практика показала, что это решение было

неправильным. Летом довольно часто возникают различ-

ные ситуации, когда надо сделать отводок, объединить се-

мьи, посадить рой и т.д., а в свободном на данный момент

корпусе или магазине нет летка. Поэтому в такой ситуации

приходилось искать какие-то выходы с освобождением

задействованных корпусов, в которых были летки. Чтобы

не осложнять себе жизнь, я в последние годы все корпуса

и магазины оборудую круглыми летками, что и могу посо-

ветовать всем, кто читает эту книгу. Сделайте, не пожалее-

те! Ведь закрыть леток, когда он не нужен, гораздо про-

ще, чем искать варианты выхода, когда леток понадобится.

Круглый леток располагаю в центре передней стенки

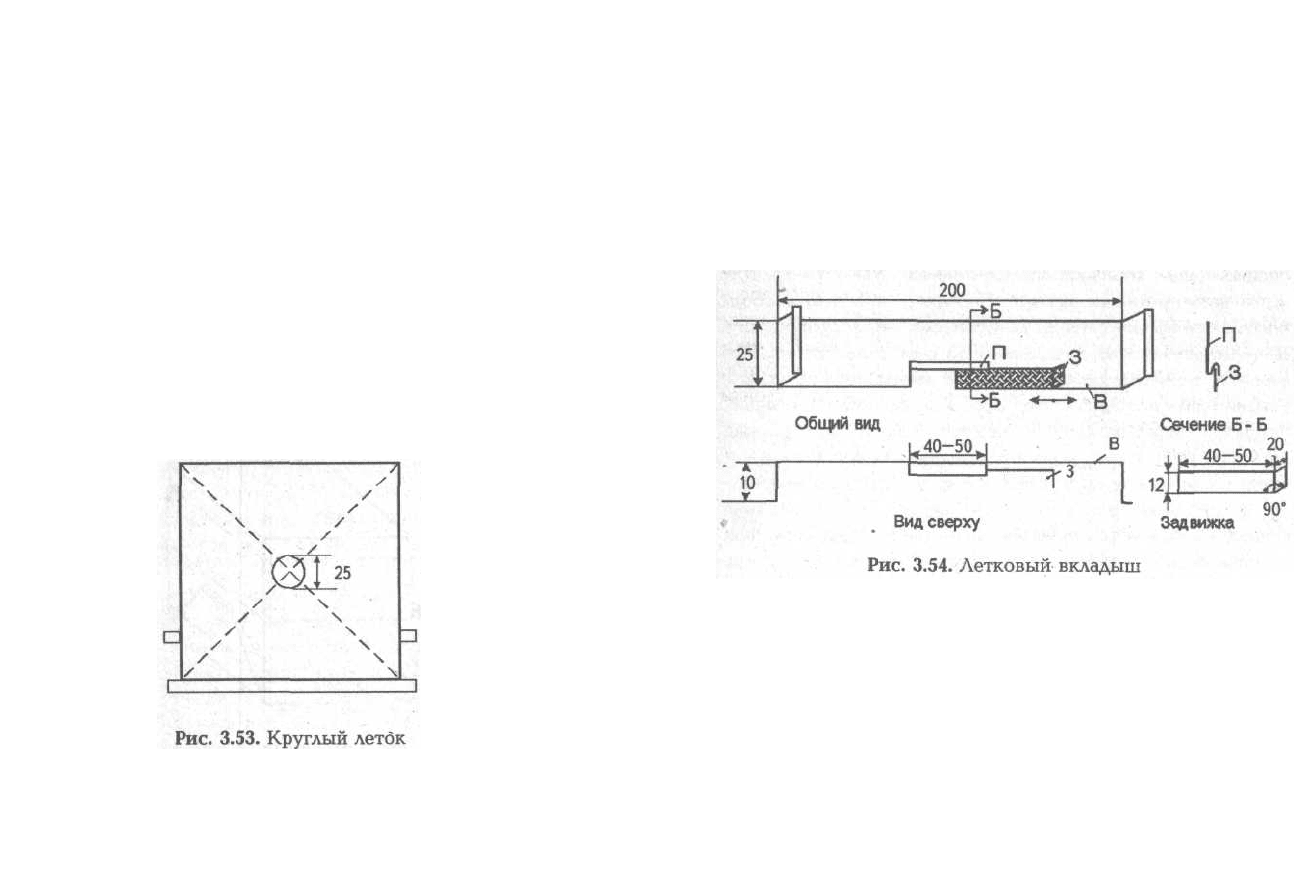

корпуса или магазина (рис. 3.53).

Диаметр летка — 25 мм. Отверстие лучше сверлить пе-

рьевым сверлом и не строго перпендикулярно передней

стенке, а с небольшим наклоном вниз — вперед для ис-

ключения затекания в улей воды через леток при ливневом

дожде. Желательно также под каждым круглым летком

оборудовать небольшую прилетную дощечку — стационар-

ную или съемную из тонкого металла.

Как я уже говорил ранее (см. рис. 3.38), отверстие для

нижнего летка имеет размеры 200x25 мм. Это отверстие

полностью открыто только при работе семьи на медосбо-

ре. Весной и осенью такой леток не нужен, и поэтому я его

закрываю летковым вкладышем из тонкого металла (луже-

ное железо или толстая фольга) (рис. 3.54).

Пояснения к рисунку. Летковый вкладыш состоит из

собственно вкладыша (В), который плотно вставляется в

отверстие для летка, и подвижной задвижки (3), которая

вставляется в выгнутый из металла паз (П) и имеет воз-

можность в нем двигаться (см. сечение Б-Б).

Вся сборка леткового вкладыша надежно удерживается

в летковом вырезе за счет силы трения и не требует до-

полнительных креплений. При помощи подвижной задвиж-

ки весной и осенью можно регулировать необходимое от-

верстие в пределах ширины выреза во вкладыше или пол-

ностью закрывать это отверстие. Задвижка изготовлена из

такого же металла, что и вкладыш.

Летом, когда отверстие во вкладыше станет мало для

свободного прохода большого количества пчел, вкладыш

полностью вынимается из леткового отверстия и пчелы по-

лучают возможность беспрепятственного прохода через

все отверстие 200x25 мм. В это отверстие можно при не-

обходимости вставлять летковый пыльцесборник, описа-

ние которого приведено дальше.

Наружные плинтусы. Я не отношу себя к сторонникам

бесфалыдевых корпусов применительно к улью УТ-95. Для

этого есть несколько причин. Первая — площадь свобод-

ного соприкосновения двух корпусов недостаточна для

очень надежного их соединения за счет силы трения. По-

этому вполне возможны случайные смещения корпусов с

неприятными последствиями, особенно весной или осенью.

Вторая — даже малейший перекос («винт») при сборке

корпусов уменьшает прочность соединения корпусов и со-

здает щели между корпусами, которые особенно неприят-

ны в холодное время. Третья — вероятность попадания

внешней влаги через межкорпусные соединения даже при

незначительном сдвиге корпусов друг относительно друга.

Основное, на мой взгляд, достоинство бесфальцевого

соединения — это легкость разъединения корпусов при

помощи пасечной стамески. Однако эту проблему можно

решить и при наличии внешних плинтусов на корпусах. Как

это сделать, будет рассказано дальше.

Итак, корпуса для улья УТ-95 я оборудую внешними

плинтусами, которые представляют собой прямоугольные

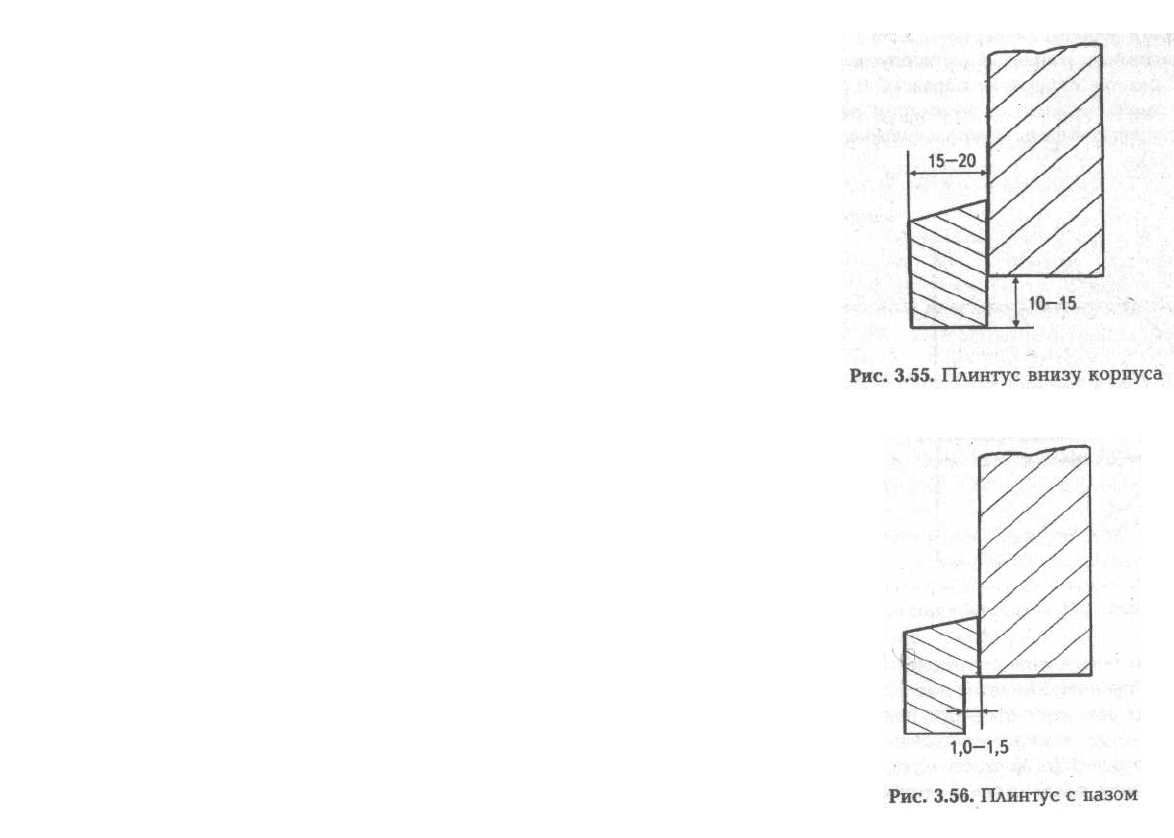

планки сечением (25—30)х(15—20) мм (рис. 3.55).

Плинтус крепится внизу корпуса на гвоздях и клею, при

этом в углах плинтусы скрепляются между собой для обес-

печения прочности всей обвязки. Для надежной беспре-

пятственной посадки корпусов друг на друга в плинтусах

можно выбирать небольшой паз (рис. 3.56).

Вопрос надежного разъединения корпусов при наличии

плинтусов я решил следующим образом. В плинтусах на

передней и задней стенках на некотором расстоянии от

углов корпуса делаю вырезы до уровня нижнего среза кор-

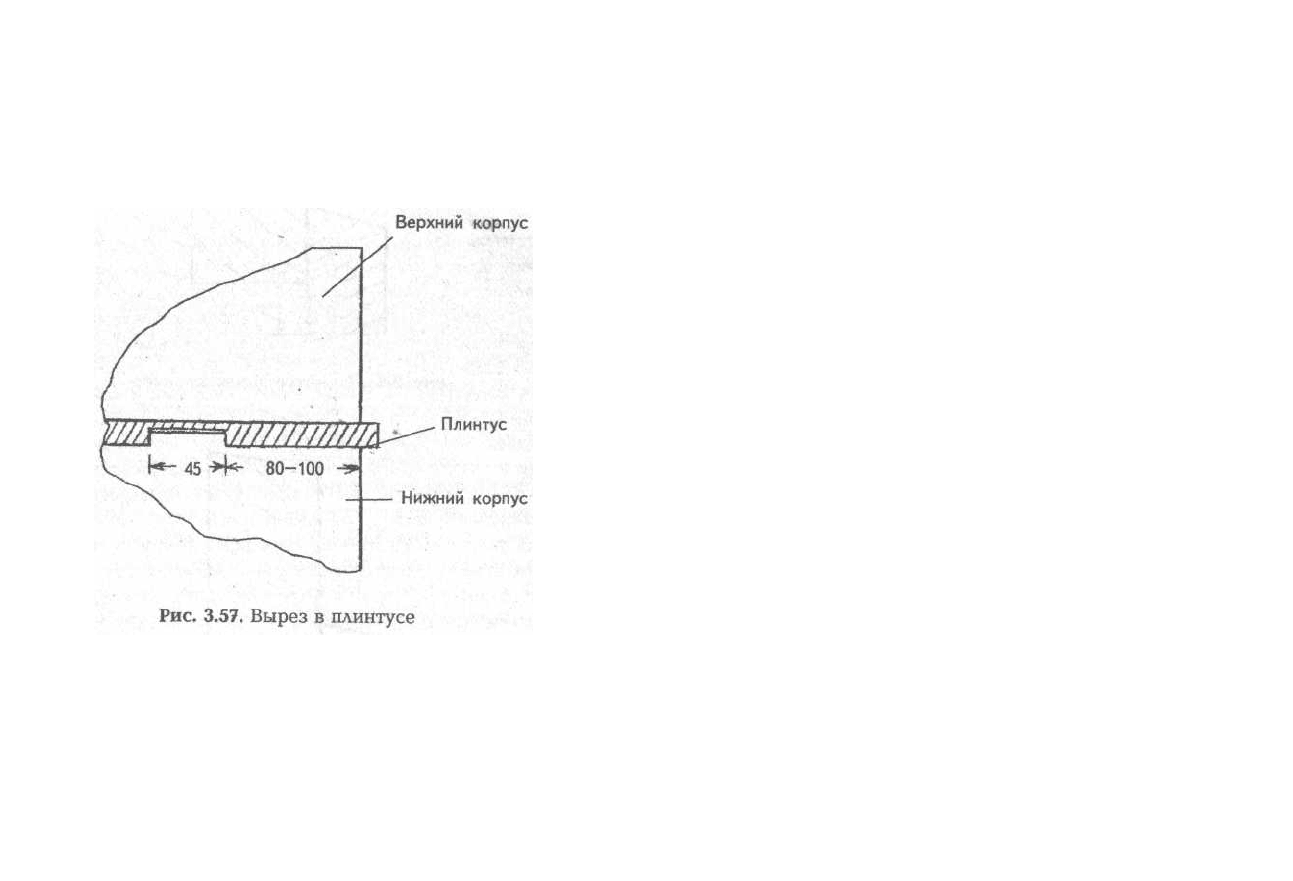

пуса (рис. 3.57).

В вырез 45 мм вставляется ровное лезвие пасечной ста-

мески и, ударом руки по согнутому под 90° лезвию стамес-

ки корпуса легко разъединяются. Как показывает практи-

ка, в каждом плинтусе достаточно сделать по одному вы-

резу около правого угла (если стоять к улью лицом). Левша

может сделать такой вырез с левой стороны.

После оснащения корпусов, дна, крыши и подкрышника

необходимыми элементами производится их покраска.

3.4. Изготовление инвентаря

В этом разделе будет рассказано как об инвентаре и

оборудовании, которым я уже пользуюсь, так и о том,

которое я планирую изготовить. Некоторые устройства

будут описаны впервые в пчеловодной литературе.

3.4.1. ПОТОЛОЧНАЯ КОРМУШКА ДЛЯ УЛЬЯ УТ-95

Размеры пространства в подкрышнике улья УТ-95 по-

зволяют использовать почти любой тип изготовляемых про-

мышленностью кормушек. Если на подкрышник поставить

пустой корпус, то можно будет воспользоваться и стан-

дартными вакуумными кормушками (поилками) для стек-

лянных банок емкостью до 3 л. Однако все варианты поме-

щения кормушек на верхние плечики рамок имеют суще-

ственный недостаток — установку, снятие и заполнение

кормушек приходится осуществлять при непосредственном

контакте с пчелами. Обычно в периоды, когда кормят пчел

(весной или осенью), они бывают довольно агрессивными,

что затрудняет работу по кормлению.

Для того чтобы избежать подобного контакта, использу-

ют потолочную кормушку, перекрывающую все сечение улья.

Такую кормушку для своего улья разработал и я. Пользу-

юсь этими кормушками уже много лет и нахожу их весьма

удобными, хотя в изготовлении они довольно сложны.

Кормушка представляет собой обвязку высотой 60 мм

по размеру улья, к которой снизу прибит лист твердой

пластмассы (фанеры, ДВП) с вырезанным в нем отверсти-

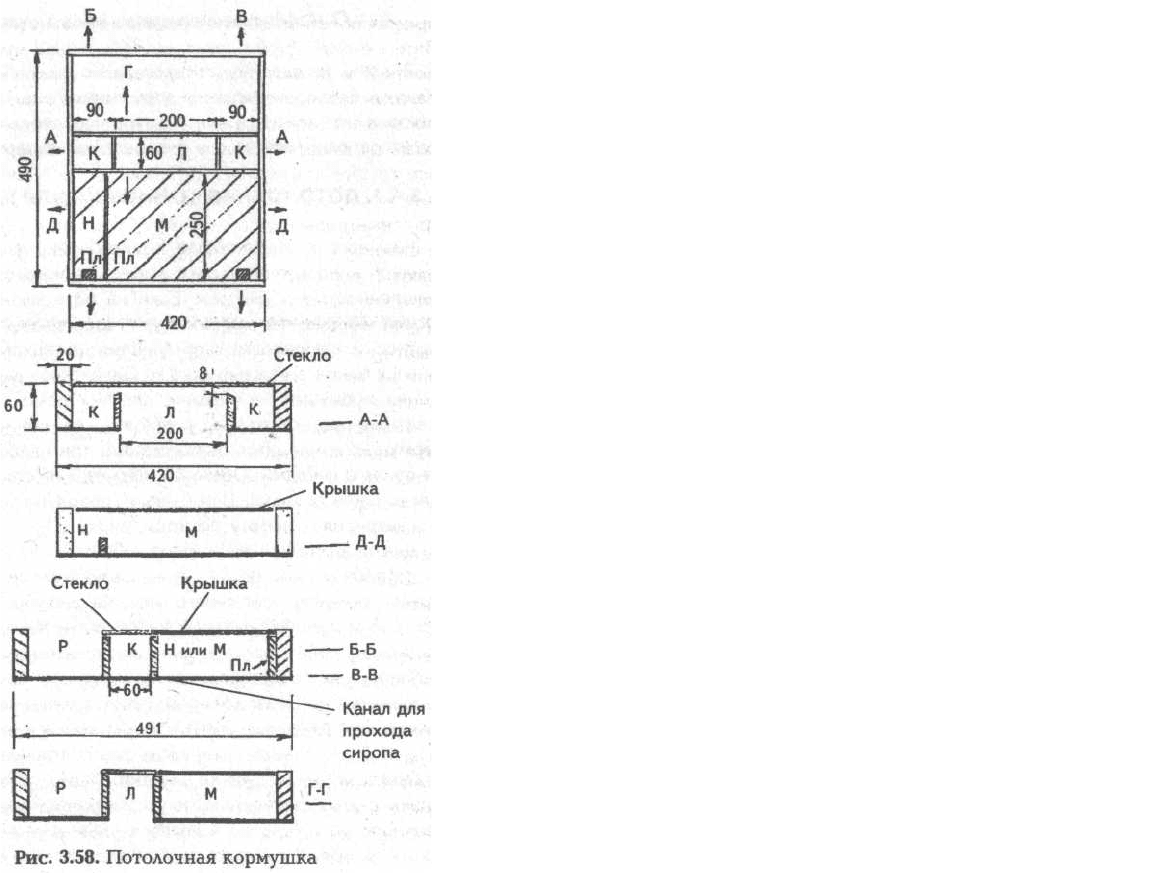

ем для доступа пчел к камерам с сиропом (рис. 3.58).

Принцип действия кормушки. Перед установкой кор-

мушки с улья снимают крышу с подкрышником, освобож-

дают доступ к рамкам и на верх улья устанавливают кор-

мушку. В полости К размещают плотики или специальные

приспособления для того, чтобы пчелы не тонули в сиропе.

Затем ставят стекло, которое будет закрывать сверху по-

лости К и Л, в полость М наливают сироп, который через

каналы для прохода сиропа заполняет сообщающиеся по-

лости К и Н. Полости М и Н закрывают сверху крышкой, по

размеру полостей ставят подкрышник, кладут утепление и

все сверху закрывают крышкой. Пчелы через отверстие в

дне кормушки попадают в полость Л, а затем через 8-

миллиметровый проем между ограничительной перемычкой

и стеклом (см. сеч. А-А) проходят в полости К, где и заби-

рают сироп. Этот процесс можно наблюдать через стекло,

которое не дает возможности пчелам выйти из кормушки.

Пчелы также не могут попасть в полости Н и М, поскольку

выйти из полостей К через отверстия для прохода сиропа

они не могут из-за малых размеров этих отверстий (щели

внизу не более 2—2,5 мм).

Полость Н объемом 0,5—1,0 л используется для подкор-

мки малыми дозами сиропа, поения или лечения пчел. Для

этого отверстие внизу перегородки, образующей эту по-

лость, надо заклеить кусочком воска или вощины и налить

в полость Н сироп, который из нее попадет только в одну

левую полость К.

Общий объем сиропа, который можно за один раз на-

лить в кормушку, определяется общим объемом полостей

К, Н и М, а ограничивается он высотой ограничительных

перемычек (самое «низкое» место), которое образуют 8-

миллиметровые проемы для прохода пчел из полости Л в

полости К. Для приведенных на рис. 3.58 размеров общий

объем кормушки составляет около 5 литров. Объем кор-

мушки можно сделать и другим, если изменит^ длину поло-

стей Н и М (она на рис. 3.58 равна 250 мм). При этом надо

иметь в виду, что полость Р является технологической и ее

размеры ни на что не влияют. Есть тут, правда, один мо-

мент, по которому свои кормушки я изготовил именно с

такими, как на рис. 3.58, размерами. Это связано с исполь-

зованием кормушки (без сиропа) в качестве глухого по-

толка с отверстием 200x60 мм (полость Л), закрытым сни-

зу разделительной ганемановской решеткой для выведе-

ния маток без осиротения. Об этом уже было подробно

рассказано в этой книге. В таком случае желательно, что-

бы отверстие было расположено в районе центра гнезда.

Изготовление кормушки. На каждую кормушку наре-

зают заготовки на обвязку: 471x60x20 мм (2 шт.) и 420хб0х

х20 мм (2 шт.), а также поперечные внутренние планки (для

образования полостей К и Л) — 380x57x20 мм (2 шт.) и

ограничительные стенки (между полостями Л и полостя-

ми К) — 60x49x10 мм (2 шт.) Для облегчения прохода пчел

верхнюю часть этих заготовок можно подрезать под не-

большим углом (см. сеч. А-А на рис. 3.58). В нижней части

всех заготовок, которые будут контактировать с сиропом,

снять небольшие фаски (в пределах нескольких миллимет-

ров). Этот прием служит для улучшения герметизации сты-

ков, когда после изготовления кормушки ее внутренние

полости будут герметизироваться мебельным лаком.

В заготовках для обвязки на концах выбираются пазы

для скрепления обвязки в «полдерева». Откалибровать раз-

меры 4 заготовок по высоте и по длине. В одной внутренней

поперечной планке сделать каналы для прохода сиропа в

полости К. Для этого можно в соответствующем месте планки

вырезать канал длиной 20—30 мм и высотой 2—2,5 мм. Эту

задачу можно решить проще, если в нужном месте пилой

сделать 3—4 поперечных пропила на глубину 5—10 мм.

Сборку обвязки кормушки проводить на шаблоне для

сборки корпусов. При этом используются водоупорный клей

и гвозди (шурупы): После снятия обвязки с шаблона про-

верить прямоугольность углов и отсутствие «винта». По-

ставить на просушку.

На обвязке изнутри на водоупорном клее или на ме-

бельном лаке и на гвоздях закрепить две поперечные планки.

Низ этих планок должен быть расположен заподлицо (на

одном уровне) с низом планок обвязки. В таком случае

верх внутренних планок будет ниже верха обвязки на 3 мм.

Это расстояние необходимо для свободного размещения

стекла и крышки кормушки.

Затем вырезать лист твердой пластмассы (фанеры, ДВП)

по внешнему размеру кормушки, разметить на нем отвер-

стие для полости Л и выбрать его. Этот лист (дно кормуш-

ки) соединить на водоупорном клее или мебельном лаке и

гвоздях с несущими стенками. Особое внимание при этом

надо обращать на создание герметичности тех примыка-

ний, где будет находиться сироп. Поставить ограничитель-

ные перемычки между внутренними планками для образо-

вания полостей К. При этом верх перемычек должен быть

ниже верха внутренних планок, на которых будет лежать

стекло, на 7—8 мм. Перемычки устанавливаются тоже на

водоупорном клее или мебельном лаке и гвоздях.

Подготовить планку для образования полости Н, выре-

зать в ней канал для прохода сиропа и установить ее на

место. Прибить внизу по периметру обвязки плинтуса точ-

но так же, как это делалось и в корпусах. .

Изнутри кормушки в полостях Н и М прибить по одной

планочке Пл, которые предназначены для поддержания

крышки кормушки. Размеры крышки 380x255 мм выбраны

с таким расчетом, чтобы крышку можно было свободно

снимать, когда сверху кормушки будет установлен под-

крышник. Крышка одной стороной опирается на попереч-

ную планку, образующую полости К и Л, а второй — на

планки Пл (см. сеч. Б-Б, В-В и Г-Г).

Затем внутреннюю часть полостей К, Н и М герметизи-

ровать мебельным нитролаком за два раза. Особое внима-

ние при этом следует обратить на герметизацию в местах

соединения дна кормушки и всех планок (в которых мы

ранее выбрали фаски). После полного высыхания лака же-

лательно проверить кормушку на герметичность стыков.

Для этого располагают кормушку на горизонтальной плос-

кости и заливают ее полости водой, дают постоять не-

сколько часов и фиксируют течи.

Пчеловоды хорошо знают, что в кормушках, где пчелы

имеют непосредственный доступ к открытому сиропу, ис-

пользование разных плотиков малоэффективно и пчелы все

же тонут в сиропе. Эту проблему я решил следующим об-

разом. Из куска оцинкованной решетки (полотно сита для

комбайнов, мельниц и пр.) вырезал и изогнул приспособ-

ление (я его назвал шахтный «плотик»), имеющее вид, изоб-

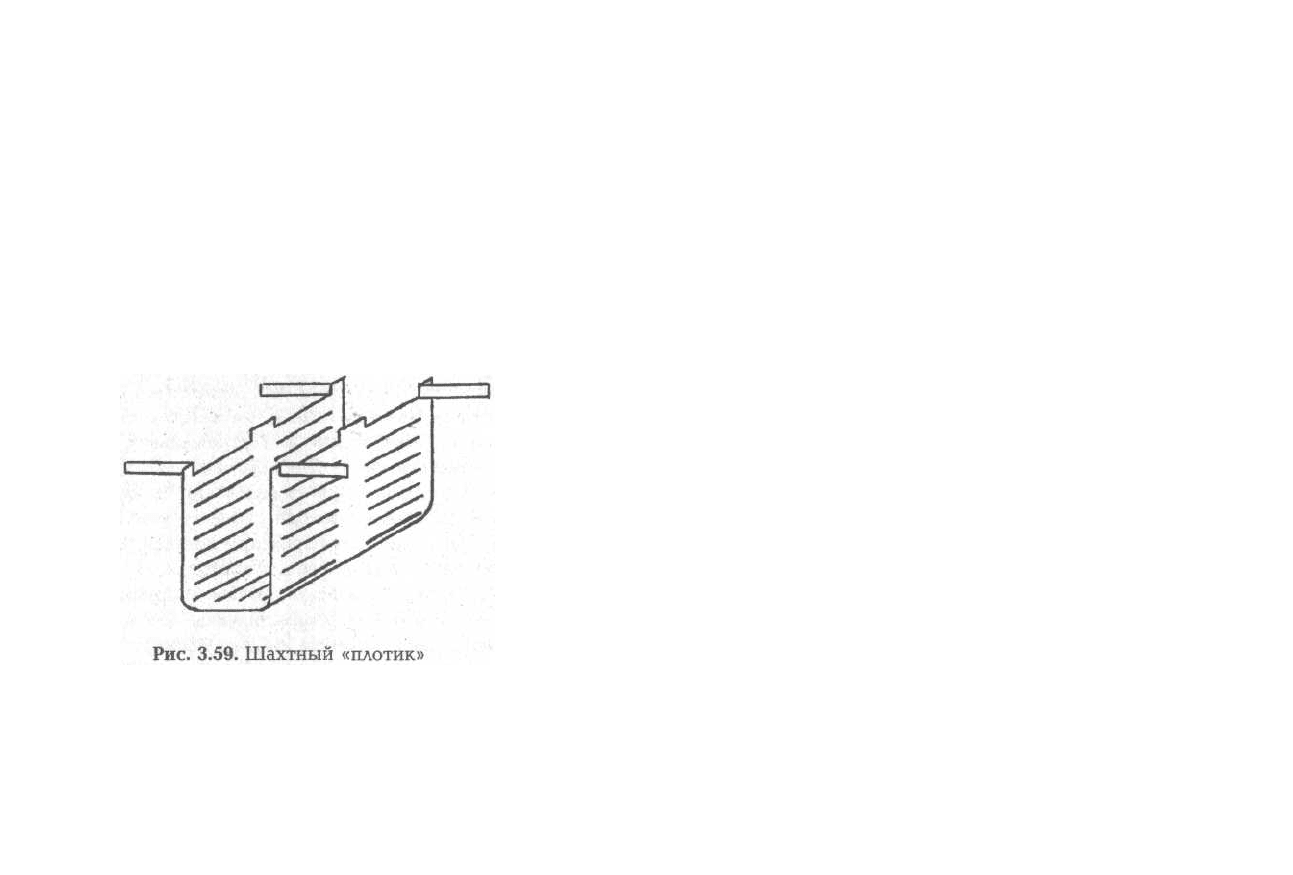

раженный на рис. 3.59.

Упорные штифты длиной 20 мм образуются путем отги-

бания на 90° одной части секции металлического сита. Шахт-

ный «плотик» имеет размеры, которые позволяют ему

становиться в полость К и надежно удерживаться там за

счет упора штифтов в поперечные планки, образующие по-

лость К. Для удаления «плотика» из камеры К при снятом

стекле верхнюю часть его сжимают двумя пальцами, при

этом штифты выходят из упора и «плотик» свободно вы-

нимается вверх.

После того как я поставил шахтные «плотики» во все

кормушки, пчелы перестали тонуть в сиропе. С окончани-

ем кормления пчел все «плотики» вынимают, моют и де-

зинфицируют высокой температурой.

Изготовление кормушки заканчивается вырезанием крыш-

ки указанных выше размеров и стекла размером 377x70 мм.

Стекло можно вырезать и из двух кусков.

3.4.2. ЛЕТКОВЫЙ ПЫЛЬЦЕСБОРНИК

Существует большое количество вариантов пыльцесбор-

ников. В основном это навесные пыльцесборники, к кото-

рым пчелы очень долго привыкают. Есть у этих пыльцесбор-

ников и другие недостатки. На мой взгляд, лучшим вариан-

том устройства для сбора пыльцы является использование

летковых пыльцесборников. В ульи, которые имеют доста-

точное подрамочное пространство и соответствующие раз-

меры летка, этот пыльцесборник устанавливается без каких-

либо дополнительных ухищрений. Именно таким является

улей УТ-95.

Конструкция леткового пыльцесборника несложная, для

его изготовления используются доступные и недорогие ма-

териалы. Он может быть изготовлен самостоятельно. В ос-

нову разработанного мной пыльцесборника я положил кон-

струкцию, предложенную Л.С. Граковым (ж. «Пчеловодство»

№ б, 1991), которую несколько упростил и адаптировал к

своему улью.

Пыльцесборник представляет собой устройство, в ос-

нове которого лежит П-образная несущая конструкция (НК)

из тонкого металла, сверху которой находятся две перего-

родки П1 и П2 с большим количеством отверстий диамет-

ром 5 мм, проходя через которые, пчелы сбрасывают пыль-

цу (рис. 3.60).
