В.А. Кудряшов. Измерительному комплексу космодрома Байконур – 50 лет.

Приложение 10. Характеристика средств АТИК.

281

Приложение 9

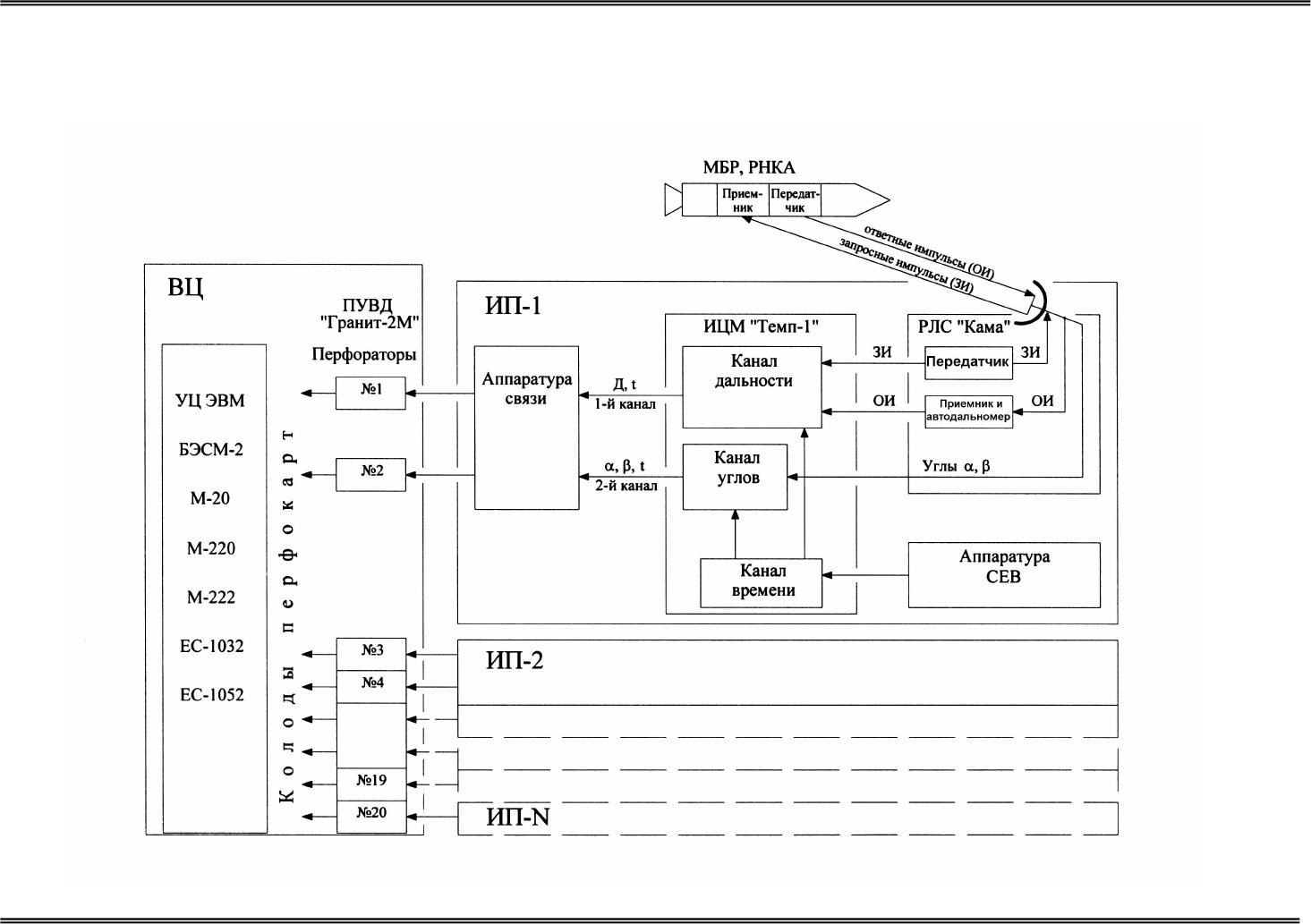

Структурная схема АТИК космодрома Байконур

В.А. Кудряшов. Измерительному комплексу космодрома Байконур – 50 лет.

Приложение 10. Характеристика средств АТИК.

282

Приложение 10

Характеристика средств АТИК

Характеристика РЛС "Бинокль" "Бинокль-Д" "Кама"

Бортовой приемоответчик:

- название

"Факел"

То же

"Рубин"

"Меркурий"

- масса, кг 40 25 6

- количество запросов

максимальное

4 8 8

- мощность импульсная, Ватт 800…1000 800 240

Тип Активная РЛС с активным

ответом

То же То же

Диапазон, см 10 10 10

Дальность действия, тыс. км 10 12 15

Диаметр антенны, м 2 2 3

Варианты исполнения Подвижный То же - стационарный – "Кама-Е";

- подвижный – "Кама-А";

- корабельный

Измеряемые параметры Дальность (Д)

Азимут (α)

Угол места с 0° до 87° (β)

То же То же

Точности:

- по дальности, м

- по углам, угловых минут

100…200

1…5

То же

Прототип СОН-4 "Бинокль" СОН-30

Автосъем информации Нет ИЦМ "Кварц" ИЦМ "Темп"

Автосопровождение Ненадежное надежное надежное

Разработчик

Главный Конструктор

ОКБ МЭИ

Богомолов А.Ф.

То же То же

Изготовитель Кунцевский радиотехнический

завод

То же То же

Год разработки 1955 1957 1959

В.А. Кудряшов. Измерительному комплексу космодрома Байконур – 50 лет.

Приложение 10. Характеристика средств АТИК.

283

Характеристика ИЦМ "Кварц" "Темп-1" "Буфер-ИМ"

Тип Специализированная ЭВМ

Назначение Предварительная (первичная) обработка радиолокационной

информации

по дальности, азимуту и углу места

Элементная база Феррит-диодная

(селеновые шайбы)

Феррит-диодная

(корпусной диод)

Феррит-ферритовая

Режимы осреднения (сглаживания) измерений 16, 64, 128 То же 16, 64 (по дальности),

16 (по углам)

Дискретность привязки информации к сигналам СЕВ, мсек 0,5 0,5 0,5

Дискретность преобразования:

- дальности, метров

- углов, угловых минут 1,5 1,5 1,5

Внешнее запоминающее устройство на магнитной ленте:

- тип магнитной ленты

- ширина, мм 6,25 6,25 17,5

- количество дорожек записи 2 2 5

Скорость передачи информации в телеграфные каналы связи, бод 50 50 50

Тактовая частота, Гц 800 800 800

Количество передающих телеграфных каналов:

-1-й канал: дальность и время

-2-й канал: азимут, угол места, время

Длина информационной посылки, двоичных разрядов 60 60 60

Разработчик Кафедра №4 ЛПИ То же ОКБ ЛПИ

Главный конструктор Соколов Т.Н. То же То же

Год разработки 1957 1959 1971

Изготовитель:

- директор

- Главный инженер

- начальник 2340 ВП МО

ЗиК

Кальченко Н.А.

Кренёв Б.С.

Аксёнов Е.П.

ЗиК

Кальченко Н.А.

Кренёв Б.С.

Аксёнов Е.П.

ЗиК

Захаров А.В.

Ривинсон А.А.

Штогрин Р.Р.

В.А. Кудряшов. Измерительному комплексу космодрома Байконур – 50 лет.

Приложение 10. Характеристика средств АТИК.

284

Характеристики УЭВМ БЭСМ-2 №8 М-20 М-220 М-222 ЕС-1032 ЕС-1052

Вывод На бумажную

ленту

АЦПУ,

перфоратор

То же АЦПУ-128 АЦПУ АЦПУ

Год ввода в эксплуатацию 1960 1963 1968 1973 1978 1983

Первый начальник

лаборатории

Тарасов А.Ф. Ушаков Н.С. Дорохов М.В. Бойко Г.Я. Фонталин А.И. Дягель Л.Ф.

Годы эксплуатации 1960-1972

12 лет

1962-1989

27 лет

1968-1989

21 год

1973-1989

16 лет

1978-1998

20 лет

1983-1998

15 лет

Изготовитель Ульяновский

завод ЭВМ

То же Московский завод

счетно-

аналитических

машин, (1968-

1974 - 200 шт.)

Казанский завод

ЭВМ

(500 шт.)

Завод "Мера-

Эльвро",

Вроцлав,

1975-1984

Завод ВЭМ, Пенза,

1978-1980,

74 шт.

Год разработки 1956 1958 1968 1969 1974 1977

Разработчик Институт точной

механики и

вычислительной

техники АН

СССР

То же НИИ

Электронных

машин

(НИИ ЭМ)

НИИ ЭМ, СКБ

Казанского

завода ЭВМ

КБ

Вроцлавского

завода "Мера-

Эльвро", ПНР

Научно-

вычислительный

центр

вычислительной

техники

Главный конструктор Академик Лебедев С.А. Антонов В.С. Пивовар Б. Антонов В.С.

Элементная база Электронные

лампы

Электронные

лампы и

п/проводники

Транзистор

П-401

Полупроводники

Микросхемы

ТТЛ-типа

Интегральные

схемы ECL 137

ECL 138

Среднее быстродействие,

тыс. операций/сек.

8…10 20 20 27 180…200 700

Внешние ЗУ Магнитные

барабаны

МБ (3 шт.)

НМЛ (4 шт.)

То же МБ (7 шт.),

НМЛ (4 шт.),

перфокарты,

перфоленты

НМЛ

НМД

НМЛ

НМД

Ввод информации С перфоленты и

перфокарт

С перфокарт То же С устройств

сопряжения,

перфокарт и

перфолент

Из каналов

ввода

То же

[19, 20, 40, 41, 57, 60, 72]

В.А. Кудряшов. Измерительному комплексу космодрома Байконур – 50 лет.

Приложение 11.

285

Приложение 11

Список проживающих в Петербурге ветеранов измерительного комплекса НИИП-5,

участвовавших в обеспечении полетов первых космонавтов

№

п/п

Ф.И.О.

В/звание и

должность в

1961 г. (12.04,

06.08)

Период

службы/работы

на НИИП-5

После

НИИП-5

Последняя

должность и

звание

Адрес Телефоны

1 2 3 4 5 6 7 8

Боголюбова

Тамара

Кузьминична

техник отдела

обработки

телеметрической

информации

1960-1983

гражданский

персонал

Ленинградская обл.,

Гатчина,

ул.Новоселов, д.10,

кв.10

8-813-71-70-

469

Горбачев

Анатолий

Васильевич

лейтенант,

начальник ИЦМ

"Темп" ИП-2

1959-1966

ИП-2,

траекторный

отдел

1083 ВП МО

при НПО

"Импульс"

начальник

группы,

подполковник

Гражданский пр.,

д.85, кв.143

533-67-42

8-921-294-

65-50

Дронникова

Юлия

Николаевна

техник отдела

обработки

телеметрической

информации

1959-1987

гражданский

персонал

Ленинградская обл.,

Гатчина,

ул. Зверевой,

д.8, кв.81

8-813-71-73-

213

Конотопов

Юрий

Андреевич

лейтенант,

ст.инженер-

испытатель

телеметрического

отдела, вел

репортаж с ИП-2

1960-1968

телеметрический

отдел

ВКА им.

Можайского

начальник НИЛ,

полковник

193312,

Товарищеский пр.,

д.8, кв.66

584-02-79

Краскин

Владимир

Борисович

капитан,

зам. начальника

телеметрического

отдела

1955-1964

телеметрический

отдел

ВКА им.

Можайского

полковник

197110

ул. Кр. Курсанта,

д.28, кв.40

235-43-94

8-911-252-

89-27

В.А. Кудряшов. Измерительному комплексу космодрома Байконур – 50 лет.

Приложение 11.

286

Краскина

Хиония

Николаевна

инженер-

испытатель

телеметрического

отдела

1955-1964

ВКА им.

Можайского

гражданский

персонал

8-911-900-

60-06

Кудряшов

Валерий

Анатольевич

лейтенант,

начальник ИЦМ

"Темп" ИП-7

1959-1973

ИП-7, ИП-3,

траекторный

отдел

Обуховский

завод,

военное

представител

ьство

ГУРВО

зам. начальника

ВП по ОКР,

подполковник

193312

пр.Солидарности,

д.3, кор.2, кв.157

682-00-36

8-921-881-

84-18

Марков

Альберт

Андреевич

майор,

начальник

команды ИП-1

1956-1969

(ИП-1,

начальник

лаборатории

траекторного

отдела)

1969-1974

Генеральный

штаб ВС

СССР

подполковник

197341

аллея Поликарпова,

д.5, кв. 481

393-75-52

9 Пронин

Владимир

Иванович

лейтенант,

инженер БЭСМ-2

1959-1967

ВЦ

ВКА им.

Можайского

ст. научный

сотрудник,

подполковник

195269

Светлановский пр.,

д.101, кв. 223

559-41-50

8-921-553-

38-79

Плюснин

Леонид

Николаевич

лейтенант,

дежурный по

ТЭЦ

1959-1964

отдел Главного

энергетика

ВКА им.

Можайского

преподаватель

кафедры

электротехники,

подполковник

191123

ул. Чайковского,

д.22, кв.10

273-19-47

8-921-755-

74-95

Солнышков

Вадим

Александрович

ст. лейтенант,

начальник

телеметрической

станции "Трал"

ИП-1

1955-1968 капитан

192283

Загребский бульвар,

д.33, корп.2, кв.205

771-24-88

Цыбрин

Владимир

Григорьевич

ст. лейтенант,

инженер-

испытатель

траекторного

отдела

1958-1966

ИП-1,

траекторный

отдел

ВКА им.

Можайского

ст. преподаватель,

полковник,

доцент

197348

Богатырский пр., д.7,

кор.3, кв.101

395-04-73

8-911-966-

06-27

13 Чиковани

Эмма

инженер БЭСМ-2 1960-1967

гражданский

персонал

197371

пр. Королева, д.30,

348-77-92

961-22-77

В.А. Кудряшов. Измерительному комплексу космодрома Байконур – 50 лет.

Приложение 11.

287

Яковлевна корп.1, кв.120

14 Чупик

Юрий

Иванович

лейтенант,

начальник

РЛС "Кама" ИП-1

КИК

(в/ч 32103)

194291

пр. Культуры, д.16/1,

кв. 70

559-76-86

Черных

Виталий

Азарьевич

ст. лейтенант,

инженер

ЭВМ "Урал-1"

1955-1975

ст. техник,

инженер,

ст.инженер, нач.

лаборатории,

зам. начальника

отдела

НИИП-53

1975-1983

нач. отдела

ЭВМ

начальник отдела,

полковник

16 Черных

Маргарита

Марковна

инженер ЭВМ

"Старт"

1955-1975

гражданский

персонал

188655,

Ленинградская обл.,

Всеволожский р-н,

г. Сертолово,

ул. Заречная, д.1,

кв.30

593-41-61

Черниенко

Федор

Андреевич

капитан 3 ранга,

ст. научный

сотрудник отдела

програм-

мирования

1961-1974

отдел обработки

виброизмерений

подполковник

298-78-00

+7-911-178-

83-46

Черниенко

Лидия

Ильинична

инженер отдела

обработки

траекторной

информации

отдел обработки

траекторных

измерений

гражданский

персонал

195273

ул. Верности

д.54, кв.90

+7-911-703-

64-17

Шаховец

Владимир

Григорьевич

лейтенант,

начальник ст. КТ-

50 ИП-7

1959-1963

ИП-7, начальник

ст. КТ-50,

"Иртыш"

ВКА им.

Можайского,

инженер

учебного

полигона

1963-1965

лейтенант

197183

наб. Черной речки,

д.16, кв.49

430-87-32

Яковлева

Луиза

Михайловна

техник отдела

обработки

телеметрической

информации

1959-1964

гражданский

персонал

196066

Московский пр.,

д.205, кв.33

371-33-72

Примечание: список составлен 7 мая 2010 г.

В.А. Кудряшов. Измерительному комплексу космодрома Байконур – 50 лет.

Источники.

288

Источники

1. Агаджанов П.А. и др. Космические траекторные измерения. 1969.

2. Байконур. Память сердца. 2001.

3. Баранов Л.Т. и др. Космодром Байконур: 50 космических лет. 2005.

4. Барановский Г.А. Перейдена нива (укр.). 2001.

5. Бачурин А.П. Рождение ТОГЭ-4 и ТОГЭ-5. Интернет. 2010.

6. Бейнарович В.В. Оснащение траекторного комплекса системами "Вега". Рукопись. 2010.

7. Богомолов Г.К. Автоматизация обработки телеметрической информации. Рукопись. 2009.

8. Вагин М.С. Последние годы существования ИП-3. Рукопись. 2009.

9. Ведененков Е.М. ИП-4 – Тюра-Там - Власиха. Рукопись. 2009.

10. Гамулин С. ТОГЭ-4. Интернет. 2009.

11. Грюк А.Н. Джаксы - Тюра-Там. Рукопись. 2009.

12. Зобов Б.И. Автоматизированные информационные системы на этапе становления

отечественной ракетно-космической техники. 2007.

13. Кавнацкий В.К. Как это было. Перенос ИП-7Т в Джезказган. Рукопись. 2009.

14. Катаев В.И. Воспоминания начальника ПИК. (в кн. "Рокот космодрома"). 2006.

15. Коваленко В.В. Путь к "Сатурну". Рукопись. 2010.

16. Комарницкий В.А. Первая УЭВМ для полигона. Рукопись. 2000.

17. Космодром Байконур. Начало космической эры. 1994.

18. Конотопов Ю.А. Воспоминания телеметриста. Рукопись. 2010.

19. Кудряшов В.А. Автоматизация траекторного комплекса. Рукопись. 2008.

20. Кудряшов В.А. Мои байконурские траектории. Рукопись. 2005.

21. Краскин В.Б. Байконур. Начало. Воспоминания очевидца. (в кн. "Мы – политехники").

2009.

22. Краскина Х.Н. Взгляд в прошлое. (в кн. "Мы – политехники"). 2009.

23. Лапидус Б.Г. Измерения и размышления. (в кн. "Рокот космодрома").2006.

24. Легендарный Байконур. 1995.

25. Лысенко Л.Н. Наведение и навигация баллистических ракет. 2007.

26. Марков А.А. Воспоминания. Рукопись. 2010.

27. Масленников В.К. Джаксы – Ростов - Тюра-Там. Рукопись. 2009.

28. Масленникова Н.В. Звезды Байконура. Сборник стихов. 2008.

29.

Медведев В.Н. Этапы пройденного пути. Интернет. 2009.

30. Материалы пользователей систем "Старт". 1966.

В.А. Кудряшов. Измерительному комплексу космодрома Байконур – 50 лет.

Источники.

289

31. Мелуа А.И. Биографическая энциклопедия "Ракетная техника, космонавтика и

артиллерия". 2005.

32. Меньшиков В.А. и др. Байконуру – 50. История космодрома в воспоминаниях его

ветеранов. 2005.

33. Мозжорин Ю.А. Так это было. 2000.

34. Молотов Е.П. и др. Радиотехнические комплексы для управления дальними КА и для

научных исследований. 2007.

35. Мяльдзин Ш.У. Незабываемый ИП-4. Рукопись. 2009.

36. Неизвестный Байконур. 2001.

37. Нестеренко А.И. Так начинался космодром (в кн. "Неизвестный Байконур). 2001.

38. НИЦ ЭТУ. Техпредложения по сбору и обработке ТРИ на ГИК-1 и ГИК-5. 2007.

39. Новик И.З. Воспоминания программиста. Рукопись. 2009.

40. ОКБ МЭИ. История создания (1947-1957). Интернет. 2009.

41. Петухов В.Е. и др. К истории становления "ядерной кнопки" России. 2003.

42. По велению времени. НПО ИТ – 60 лет. 2006.

43. Полигон "Кура". Историческая справка. Интернет. 2009.

44. Порошков В.В. Создание ПИК для МРКК "Энергия"-"Буран" (в кн. "С Байконура – к

Луне, Марсу, Венере"). 2001.

45. Порошков В.В. Ракетно-космический подвиг Байконура. 2007.

46. Российский институт радионавигации и времени. Историческая справка. Интернет. 2009.

47. Российский НИИ космического приборостроения. Историческая справка. Интернет. 2006.

48. Рудов Н.В. Воспоминания траекторщика. Рукопись. 2004.

49. Рудой Е.М. Джаксы - Тюра-Там - Ключи. Рукопись. 2009.

50. Ряжских А.А. Записки военного инженера. 2004.

51. Самус О.Д. Воспоминания. Рукопись. 2009.

52. Семенов Н.Л. Запуск первой МБР и первого ИСЗ. Интернет. 2003.

53. Сиробаба Я.Я. История КИК. 2006.

54. Солнышков В.А. Незабываемый ИП-1. Рукопись. 2009.

55. Скребцова Э.Г. Воспоминания проектировщика СЕВ и связи. Рукопись. 2010.

56. Тарасов Б.И. Амангельды – Тюра-Там – Власиха. Рукопись. 2009.

57. Тиунов Э.И. Воспоминания начальника ИВЦ. (в кн. "Рокот космодрома"). 2006.

58. ЦНИИМАШ – научный центр космонавтики и ракетостроения. 2000.

59. Черниенко Ф.А. Воспоминания о ВЦ. Рукопись. 2009.

60.

Черных В.А. Так начинался ВЦ. Рукопись. 2009.

61. Чупик Ю.И. Вспоминая Тюра-Там. Рукопись. 2010.

В.А. Кудряшов. Измерительному комплексу космодрома Байконур – 50 лет.

Источники.

290

62. Шмелев Ю.С. Рождение ИП-10. (в кн. "С Байконура – к Луне, Марсу, Венере"). 2001.

63. Штерин В.И. Создание телевизионного комплекса на космодроме Байконур. (в кн. "С

Байконура – к Луне, Марсу, Венере"). 2001.

64. Штерин В.И. Организация репортажного телевидения для программы ЭПАС. 1975.

65. Уткин В.Ф. и др. Разработка измерительных средств для полигонных и стендовых

испытаний. (в кн. "ЦНИИМАШ – научный центр космонавтики и ракетостроения"). 2000.

66. Юбилейная научно-техническая конференция Российского НИИ космического

приборостроения (10…12 октября 2006 г.). Тезисы докладов.

67. Юрьев Б.В. Десять лет на измерительном комплексе Байконура. (в кн. "С Байконура – к

Луне, Марсу, Венере"). 2001.

68. Юрьев Б.В. "Полигон "Кура". 2009.

69. Богомолов Г.К. Усовершенствование системы "Старт" для обработки информации РТС-9

(доклад на конференции ассоциации пользователей систем "Старт", 1966).

70. Ведененков Е.М. Сравнительная оценка автоматизированной обработки информации

РТС-9 на системах МО-9 и "Старт" (доклад на конференции ассоциации пользователей

систем "Старт", 1966).

71. Котиков В.А. Воспоминания начальника отдела программирования. Рукопись. 2010.

72. Тихомиров Н.А. Воспоминания начальника отдела УЭВМ. Рукопись. 2010.

Кудряшов В.А. Измерительному комплексу космодрома Байконур - 50 лет

Подождите немного. Документ загружается.
