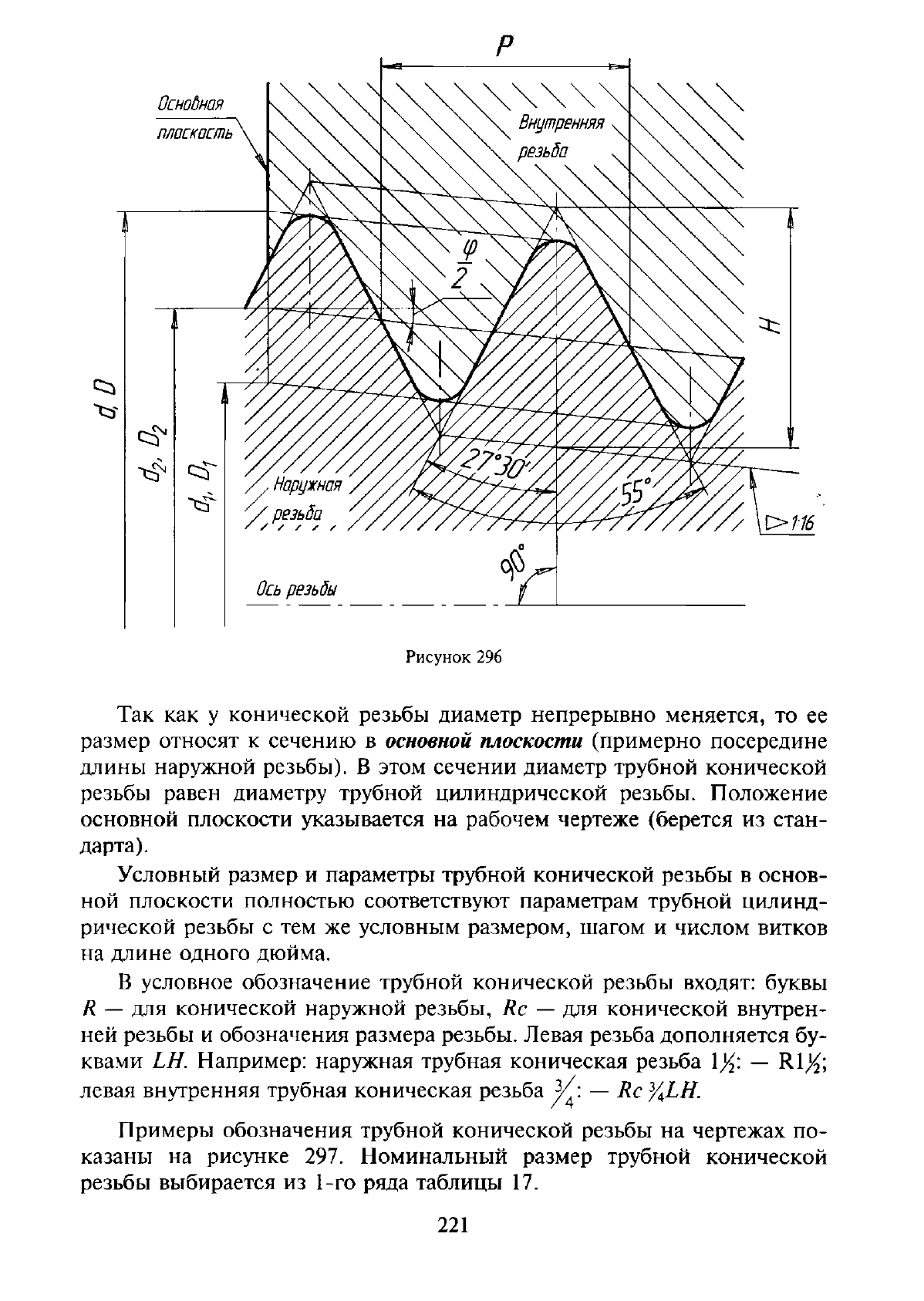

Рисунок 296

Так как у конической резьбы диаметр непрерывно меняется, то ее

размер относят к сечению в основной плоскости (примерно посередине

длины наружной резьбы). В этом сечении диаметр трубной конической

резьбы равен диаметру трубной цилиндрической резьбы. Положение

основной плоскости указывается на рабочем чертеже (берется из стан-

дарта).

Условный размер и параметры трубной конической резьбы в основ-

ной плоскости полностью соответствуют параметрам трубной цилинд-

рической резьбы с тем же условным размером, шагом и числом витков

на длине одного дюйма.

В условное обозначение трубной конической резьбы входят: буквы

R — для конической наружной резьбы, Rc — для конической внутрен-

ней резьбы и обозначения размера резьбы. Левая резьба дополняется бу-

квами LH. Например: наружная трубная коническая резьба Щ: — Rl}£

левая внутренняя трубная коническая резьба ул — Rc %LH.

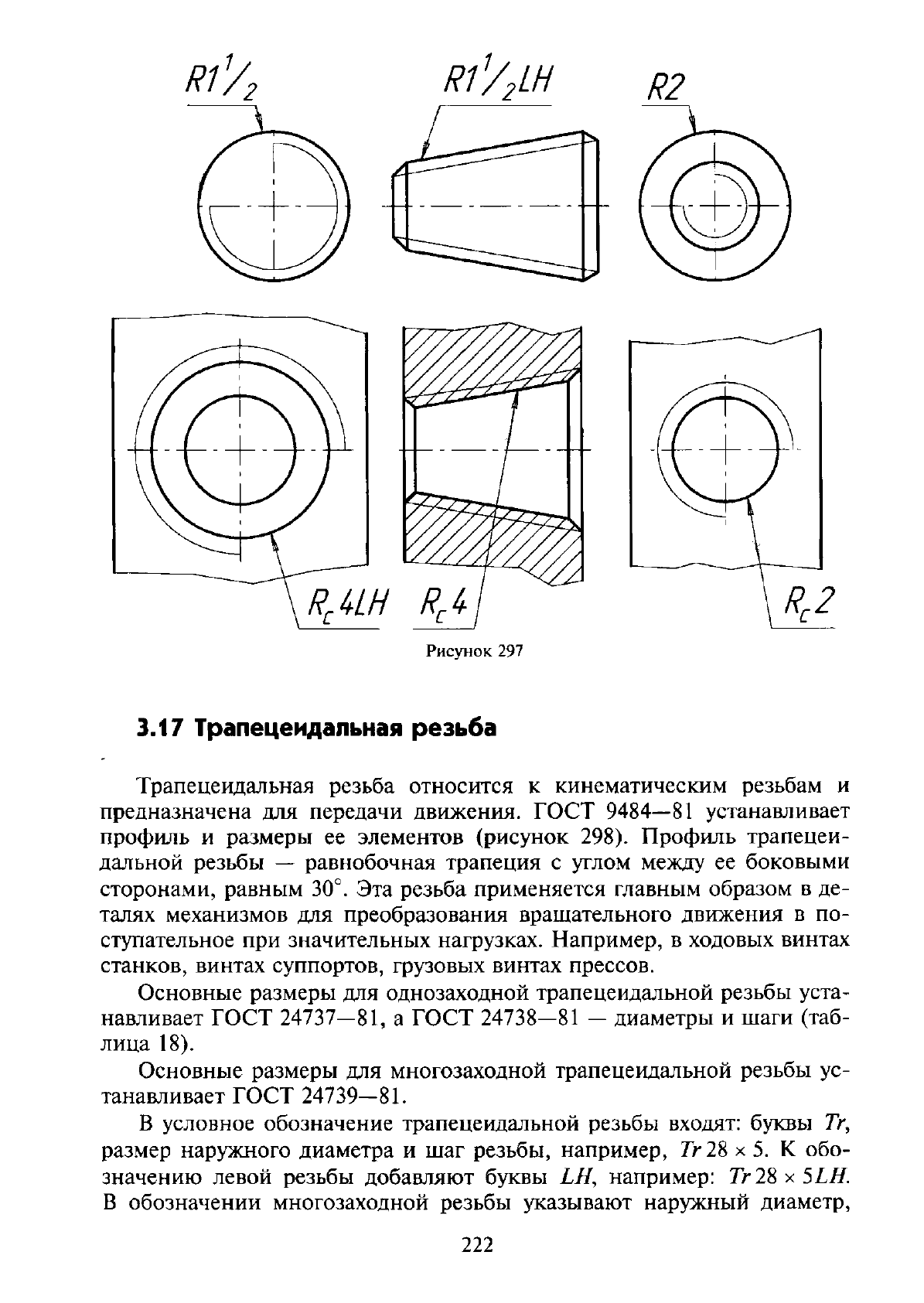

Примеры обозначения трубной конической резьбы на чертежах по-

казаны на рисунке 297. Номинальный размер трубной конической

резьбы выбирается из 1-го ряда таблицы 17.

221

R1'/

LH R

Рисунок

297

3.17

Трапецеидальная резьба

Трапецеидальная резьба относится к кинематическим резьбам и

предназначена для передачи движения. ГОСТ 9484—81 устанавливает

профиль и размеры ее элементов (рисунок 298). Профиль трапецеи-

дальной резьбы — равнобочная трапеция с углом между ее боковыми

сторонами, равным 30°. Эта резьба применяется главным образом в де-

талях механизмов для преобразования вращательного движения в по-

ступательное при значительных нагрузках. Например, в ходовых винтах

станков, винтах суппортов, грузовых винтах прессов.

Основные размеры для однозаходной трапецеидальной резьбы уста-

навливает ГОСТ 24737—81, а ГОСТ 24738—81 — диаметры и шаги (таб-

лица 18).

Основные размеры для многозаходной трапецеидальной резьбы ус-

танавливает ГОСТ 24739-81.

В условное обозначение трапецеидальной резьбы входят: буквы 7>,

размер наружного диаметра и шаг резьбы, например, 7У28 х 5. К обо-

значению левой резьбы добавляют буквы LH, например: Тг 28 х 5LH.

В обозначении многозаходной резьбы указывают наружный диаметр,

222

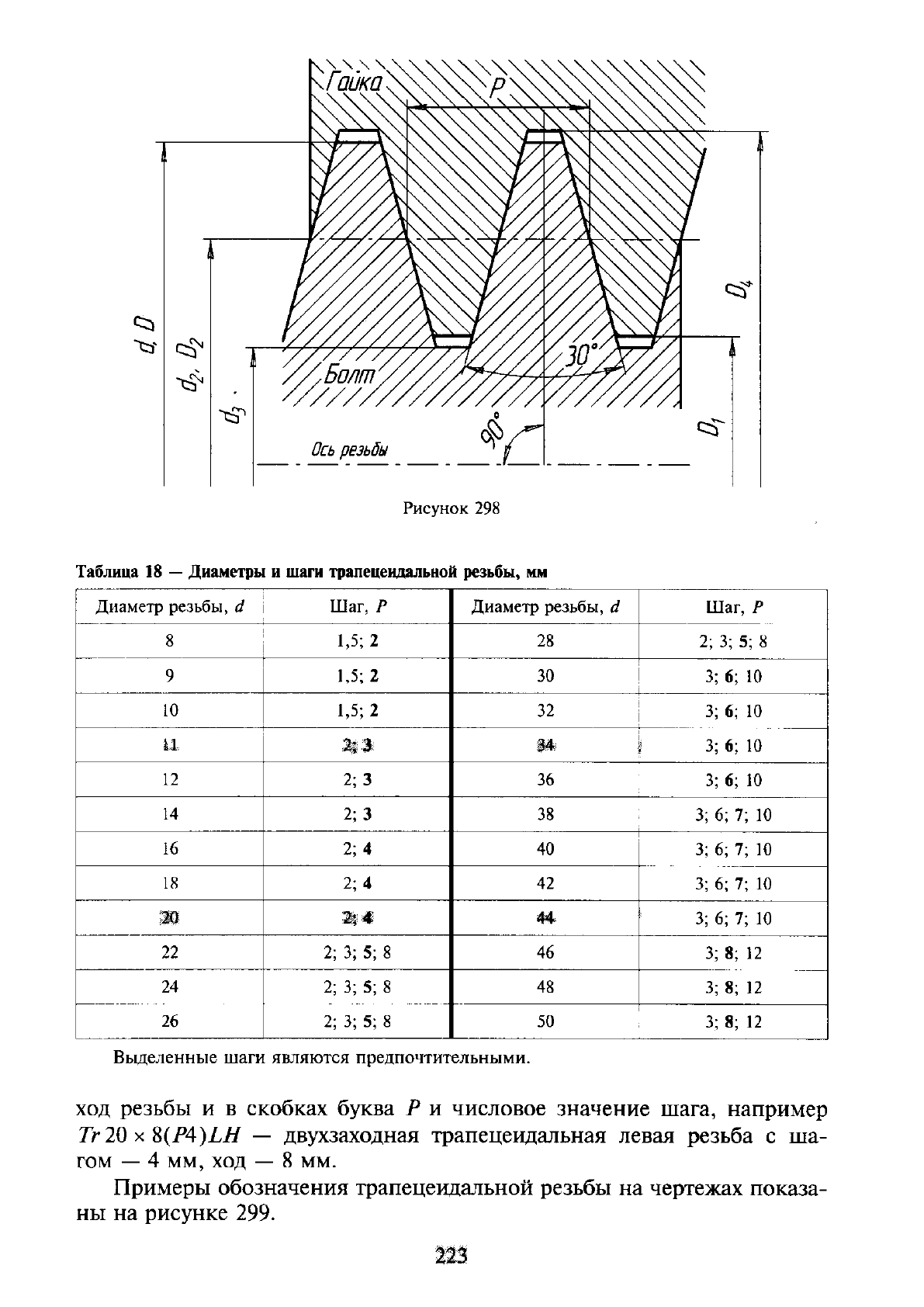

Рисунок 298

Таблица 18 — Диаметры и шаги трапецеидальной резьбы, мм

Диаметр резьбы, d Шаг, Р Диаметр резьбы, d

Шаг, Р

1,5; 2 28

3; 5; 8

1,5; 2 30

6; 10

10 1,5; 2 32

6; 10

2;3

6; 10

2;3 36

6; 10

2;3 38

6; 7; 10

4 42

6; 7; 10

АЛ.

6; 7; 10

3; 5; 8 46

8; 12

3; 5; 8 48

8; 12

3; 5; 8 50

8; 12

Выделенные шаги являются предпочтительными.

ход резьбы и в скобках буква Р и числовое значение шага, например

Тг 20 х 8(P4)LH — двухзаходная трапецеидальная левая резьба с ша-

гом — 4 мм, ход — 8 мм.

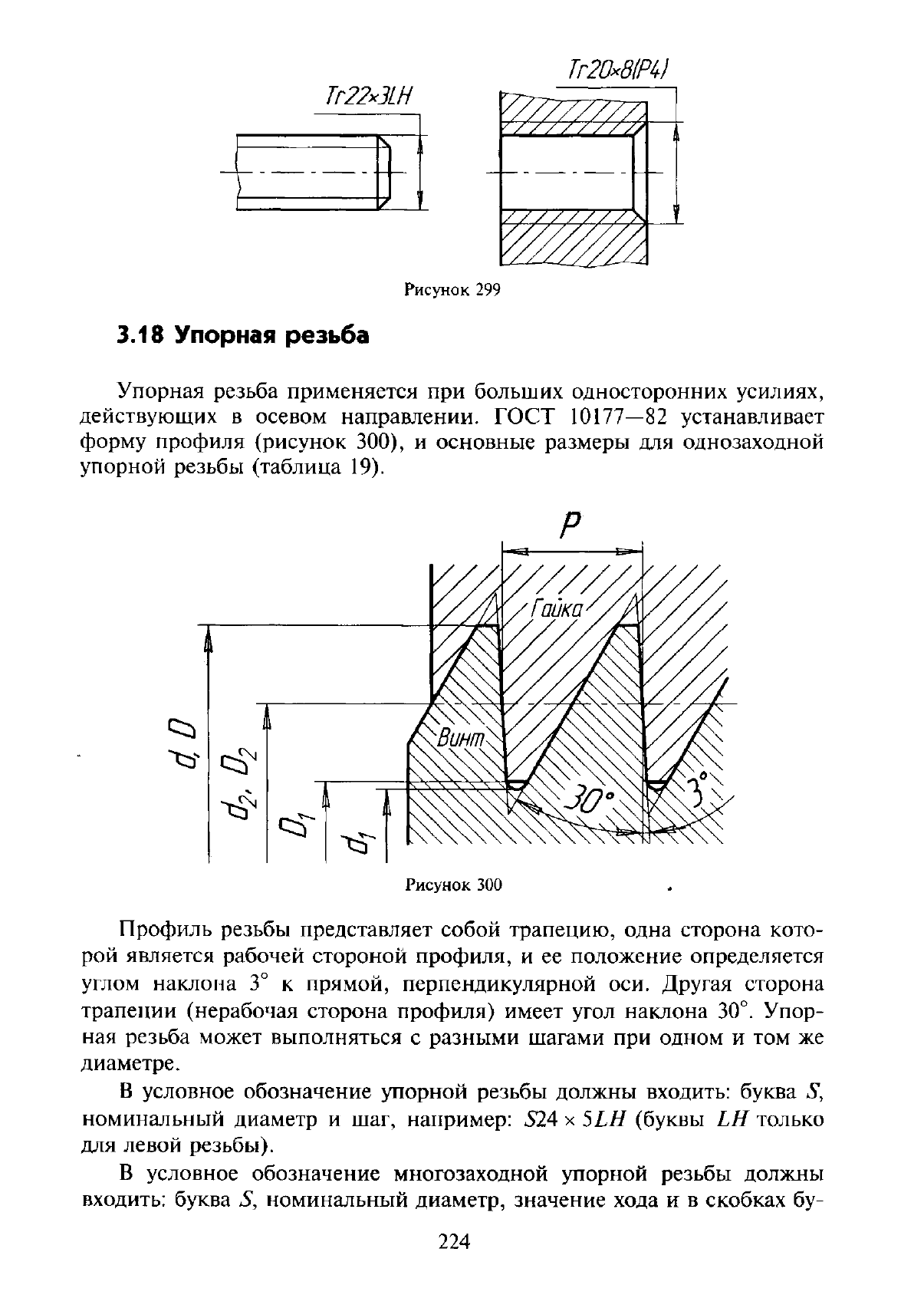

Примеры обозначения трапецеидальной резьбы на чертежах показа-

ны на рисунке 299.

Гг20*8/Р4/

Рисунок

299

3.18

Упорная резьба

Упорная резьба применяется при больших односторонних усилиях,

действующих в осевом направлении. ГОСТ 10177—82 устанавливает

форму профиля (рисунок 300), и основные размеры для однозаходной

упорной резьбы (таблица 19).

Рисунок

300

Профиль резьбы представляет собой трапецию, одна сторона кото-

рой является рабочей стороной профиля, и ее положение определяется

углом наклона 3° к прямой, перпендикулярной оси. Другая сторона

трапеции (нерабочая сторона профиля) имеет угол наклона 30°. Упор-

ная резьба может выполняться с разными шагами при одном и том же

диаметре.

В условное обозначение упорной резьбы должны входить: буква S,

номинальный диаметр и шаг, например: 524 х 5LH (буквы LH только

для левой резьбы).

В условное обозначение многозаходной упорной резьбы должны

входить: буква S, номинальный диаметр, значение хода и в скобках бу-

224

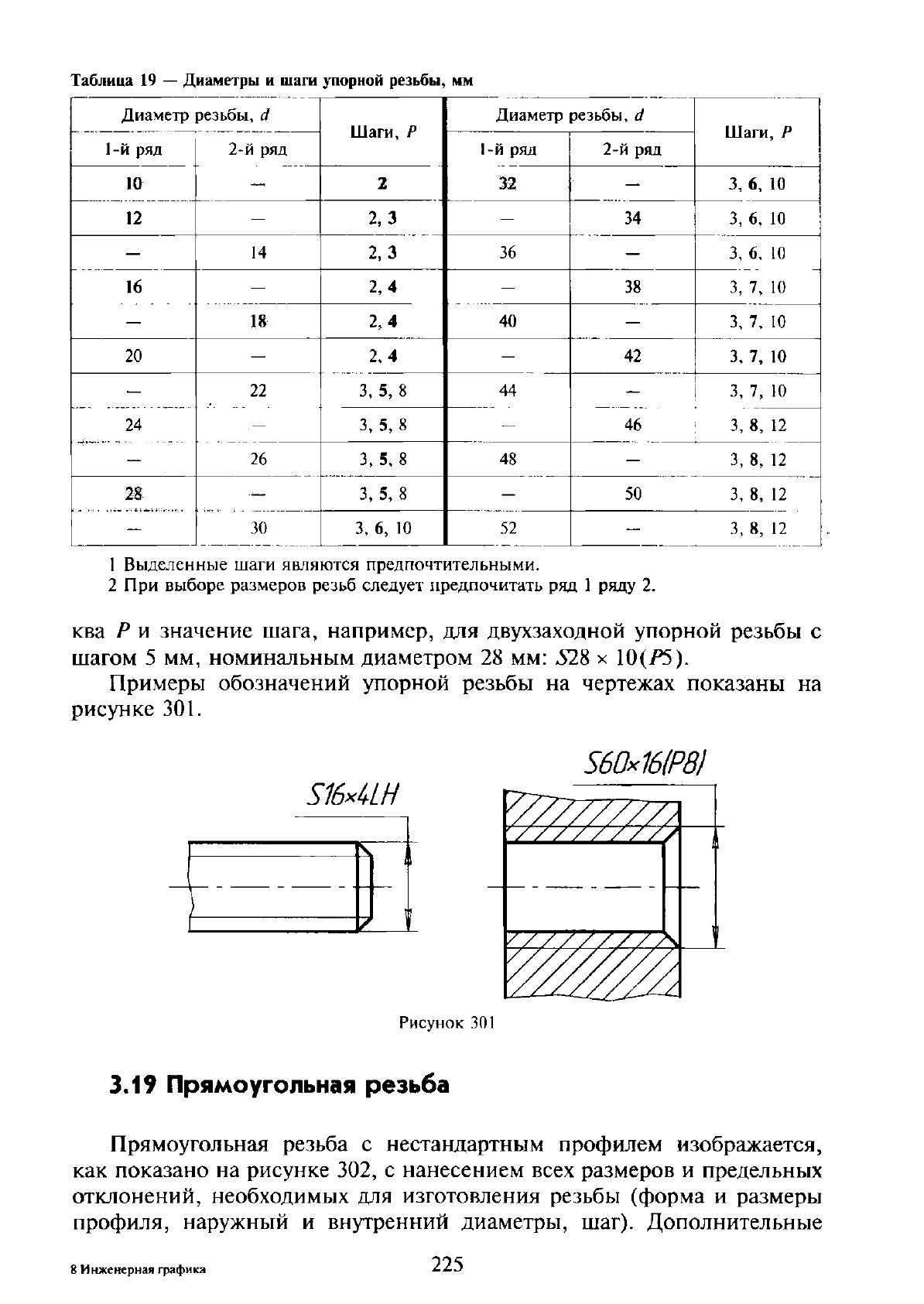

Таблица

19 — Диаметры и шаги упорной резьбы, мм

Диаметр

резьбы, d

Шаги,

Диаметр

резьбы, d

Шаги,

1-й ряд

2-й ряд

Шаги,

1-й ряд 2-й ряд

Шаги,

—

6, 10

12 —

2,3

— 34

6, 10

—

2,3

36 —

6, 10

16 —

2,4

—

38 3,

7, 10

2,4

40 —

7, 10

—

2,4

— 42

7, 10

—

5,8

44 —

7, 10

—

5, 8

—

8, 12

—

3,5,8

—

8, 12

— 3,

5,8

—

8, 12

— 30 3,

6, 10

52 —

8, 12

Выделенные шаги являются предпочтительными.

При выборе размеров резьб следует предпочитать ряд 1 ряду 2.

ква Р и значение шага, например, для двухзаходной упорной резьбы с

шагом 5 мм, номинальным диаметром 28 мм: 528 х

\0(Р5).

Примеры обозначений упорной резьбы на чертежах показаны на

рисунке 301.

S60*16(P8)

Рисунок

301

3.19

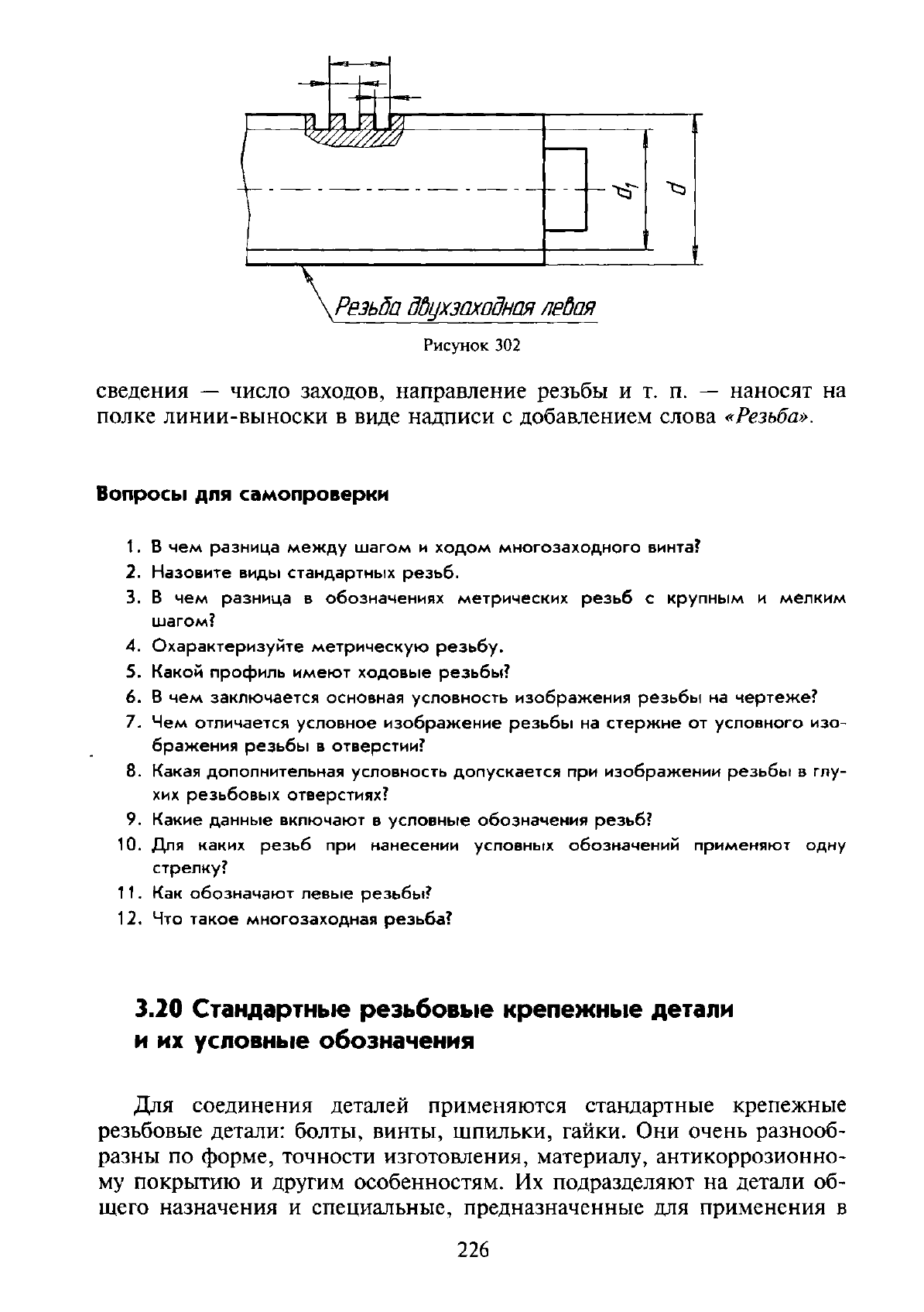

Прямоугольная резьба

Прямоугольная резьба с нестандартным профилем изображается,

как показано на рисунке 302, с нанесением всех размеров и предельных

отклонений, необходимых для изготовления резьбы (форма и размеры

профиля, наружный и внутренний диаметры, шаг). Дополнительные

Инженерная графика 225

Резьба

дбухзаходная

лебая

Рисунок

302

сведения — число заходов, направление резьбы и т. п. — наносят на

полке линии-выноски в виде надписи с добавлением слова «Резьба».

Вопросы

для

самопроверки

1. В чем

разница между шагом

ходом многозаходного винта?

2. Назовите

виды

стандартных резьб.

В чем

разница

обозначениях метрических резьб

крупным

мелким

шагом?

4. Охарактеризуйте метрическую резьбу.

Какой

профиль имеют ходовые резьбы?

6. В чем

заключается основная условность изображения резьбы

на

чертеже?

7. Чем

отличается условное изображение резьбы

на

стержне

от

условного изо-

бражения резьбы

отверстии?

8. Какая

дополнительная условность допускается

при

изображении резьбы

глу-

хих

резьбовых отверстиях?

Какие

данные включают

условные обозначения резьб?

10. Для

каких

резьб

при

нанесении условных обозначений применяют одну

стрелку?

11.

Как

обозначают левые резьбы?

12.

Что

такое

многозаходная резьба?

3.20 Стандартные

резьбовые

крепежные детали

их

условные

обозначения

Для соединения деталей применяются стандартные крепежные

резьбовые детали: болты, винты, шпильки, гайки. Они очень разнооб-

разны по форме, точности изготовления, материалу, антикоррозионно-

му покрытию и другим особенностям. Их подразделяют на детали об-

щего назначения и специальные, предназначенные для применения в

226

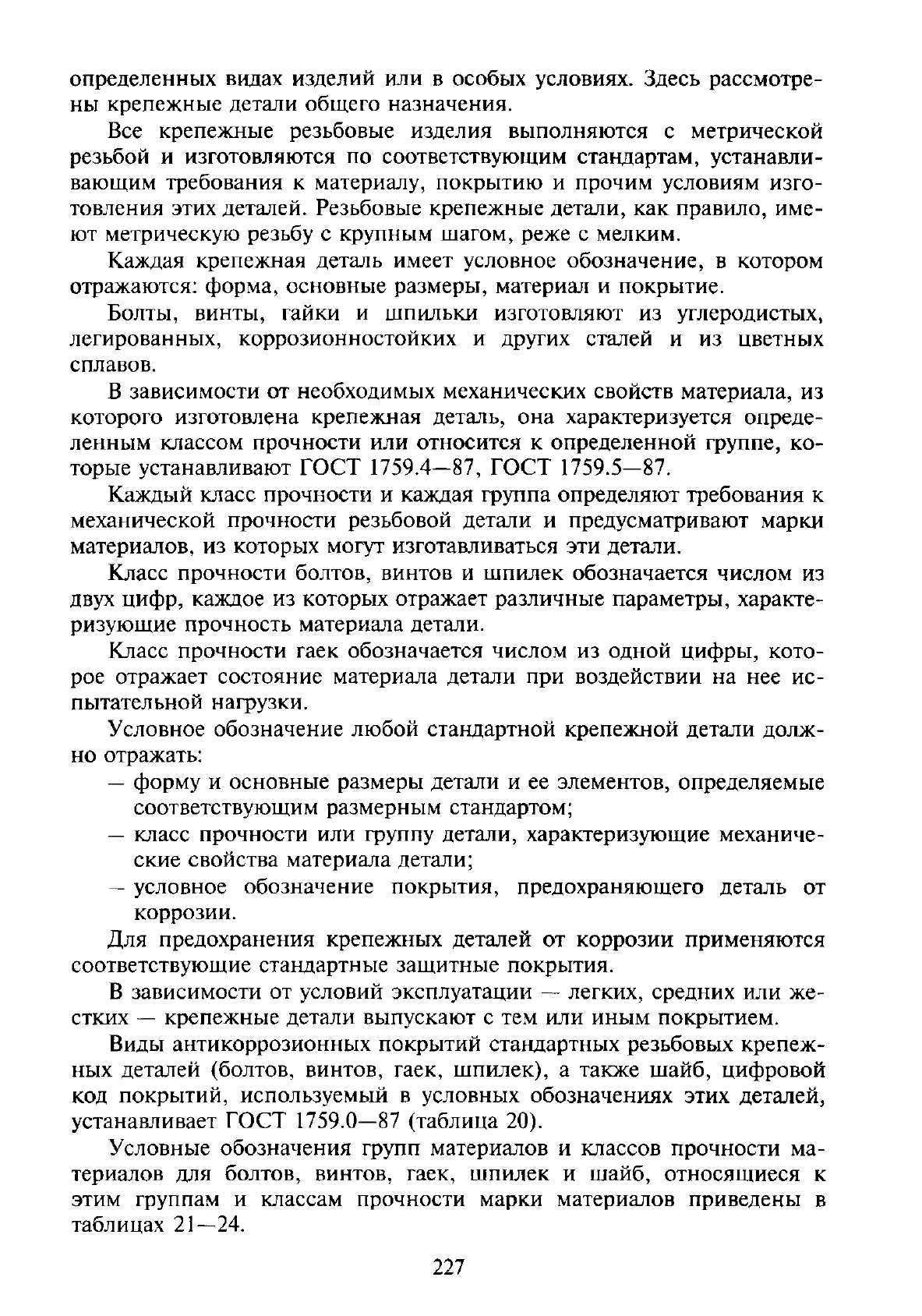

определенных видах изделий или в особых условиях. Здесь рассмотре-

ны крепежные детали общего назначения.

Все крепежные резьбовые изделия выполняются с метрической

резьбой и изготовляются по соответствующим стандартам, устанавли-

вающим требования к материалу, покрытию и прочим условиям изго-

товления этих деталей. Резьбовые крепежные детали, как правило, име-

ют метрическую резьбу с крупным шагом, реже с мелким.

Каждая крепежная деталь имеет условное обозначение, в котором

отражаются: форма, основные размеры, материал и покрытие.

Болты, винты, гайки и шпильки изготовляют из углеродистых,

легированных, коррозионностойких и других сталей и из цветных

сплавов.

В зависимости от необходимых механических свойств материала, из

которого изготовлена крепежная деталь, она характеризуется опреде-

ленным классом прочности или относится к определенной группе, ко-

торые устанавливают ГОСТ 1759.4-87, ГОСТ 1759.5-87.

Каждый класс прочности и каждая группа определяют требования к

механической прочности резьбовой детали и предусматривают марки

материалов, из которых могут изготавливаться эти детали.

Класс прочности болтов, винтов и шпилек обозначается числом из

двух цифр, каждое из которых отражает различные параметры, характе-

ризующие прочность материала детали.

Класс прочности гаек обозначается числом из одной цифры, кото-

рое отражает состояние материала детали при воздействии на нее ис-

пытательной нагрузки.

Условное обозначение любой стандартной крепежной детали долж-

но отражать:

— форму и основные размеры детали и ее элементов, определяемые

соответствующим размерным стандартом;

— класс прочности или группу детали, характеризующие механиче-

ские свойства материала детали;

— условное обозначение покрытия, предохраняющего деталь от

коррозии.

Для предохранения крепежных деталей от коррозии применяются

соответствующие стандартные защитные покрытия.

В зависимости от условий эксплуатации — легких, средних или же-

стких — крепежные детали выпускают с тем или иным покрытием.

Виды антикоррозионных покрытий стандартных резьбовых крепеж-

ных деталей (болтов, винтов, гаек, шпилек), а также шайб, цифровой

код покрытий, используемый в условных обозначениях этих деталей,

устанавливает ГОСТ 1759.0—87 (таблица 20).

Условные обозначения групп материалов и классов прочности ма-

териалов для болтов, винтов, гаек, шпилек и шайб, относящиеся к

этим группам и классам прочности марки материалов приведены в

таблицах 21—24.

227

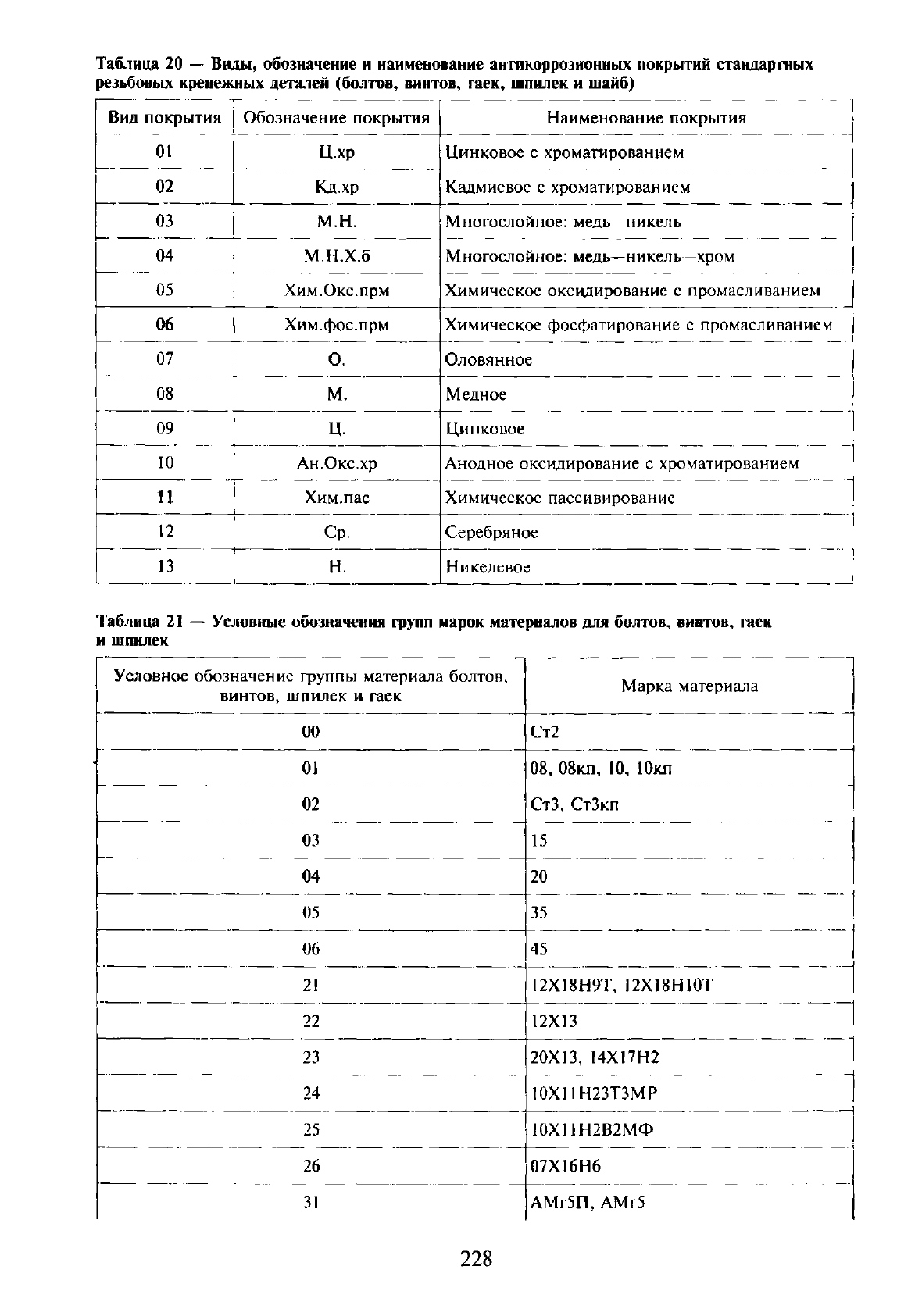

Таблица 20 — Виды, обозначение и наименование антикоррозионных покрытий стандартных

резьбовых крепежных деталей (болтов, винтов, гаек, шпилек и шайб)

Вид покрытия

Обозначение покрытия

Ц.хр

Кд.хр

М.Н.

М.Н.Х.б

Хим.Окс.прм

Наименование покрытия

Цинковое с хроматированием

Кадмиевое с хроматированием

Многослойное: медь—никель

Многослойное: медь—никель—хром

Химическое оксидирование с промасливанием

Хим.фос.прм

Химическое фосфатирование с промасливанием

О. Оловянное

М. Медное

ц.

Цинковое

Ан.Окс.хр Анодное оксидирование с хроматированием

Хим.пас

Ср_

Н.

Химическое пассивирование

Серебряное

Никелевое

Таблица 21 — Условные обозначения групп марок материалов для болтов, винтов, гаек

и шпилек

Условное обозначение группы материала болтов,

винтов, шпилек и гаек

Марка материала

00 Ст2

08,

08кп, 10, Юкл

СтЗ,

СтЗкп

03 15

06 45

12X18H9T, 12X18H10T

12X13

20X13,

14X17H2

24 10X11H23T3MP

10Х11Н2В2МФ

26 07X16H6

АМг5П, АМг5

228

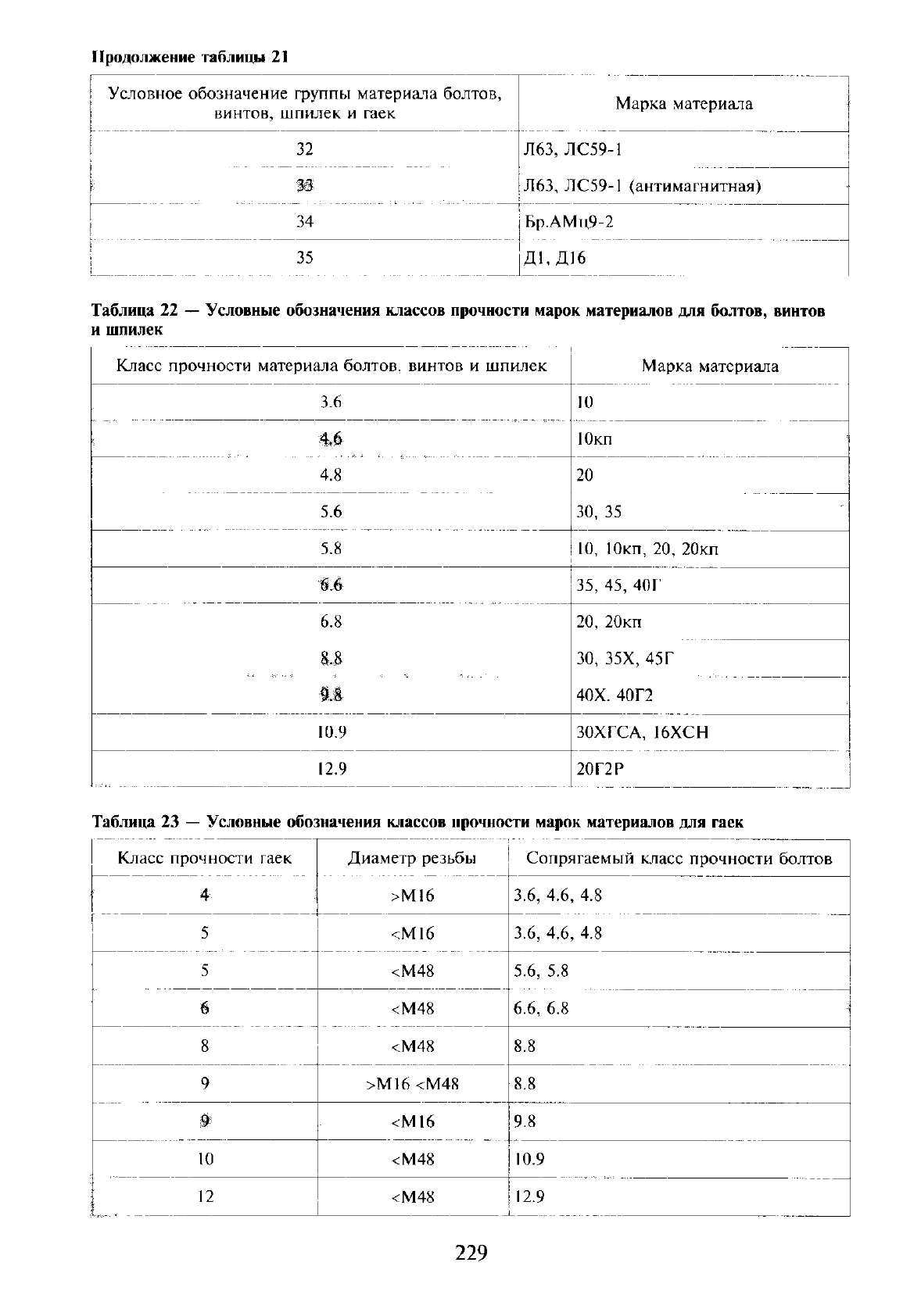

Продолжение таблицы 21

Условное обозначение группы материала болтов,

винтов, шпилек и гаек

Марка материала

Л63,

ЛС59-1

Л63,

ЛС59-1 (антимагнитная)

Бр.АМц9-2

Д1,

Д16

Таблица 22 — Условные обозначения классов прочности марок материалов для болтов, винтов

и шпилек

Класс прочности материала болтов, винтов и шпилек

Марка материала

3.6

4.6 Шкп

4.8 20

5.6

30,

5.8

10,

10кп, 20, 20кп

6.6

35,

45, 40Г

6.8

20,

20кп

8.8

30,

35Х, 45Г

9.8 40Х. 40Г2

10.9 ЗОХГСА, 16XCH

12.9

20Г2Р

Таблица 23 — Условные обозначения классов прочности марок материалов для гаек

Класс прочности гаек Диаметр резьбы

Сопрягаемый класс прочности болтов

>М16

3.6, 4.6, 4.8

<М16

3.6, 4.6, 4.8

<М48

5.6, 5.8

<М48

6.6, 6.8

<М48

8.8

9 >М16 <М48 8.8

<М16

9.8

<М48 10.9

<М48 12.9

229

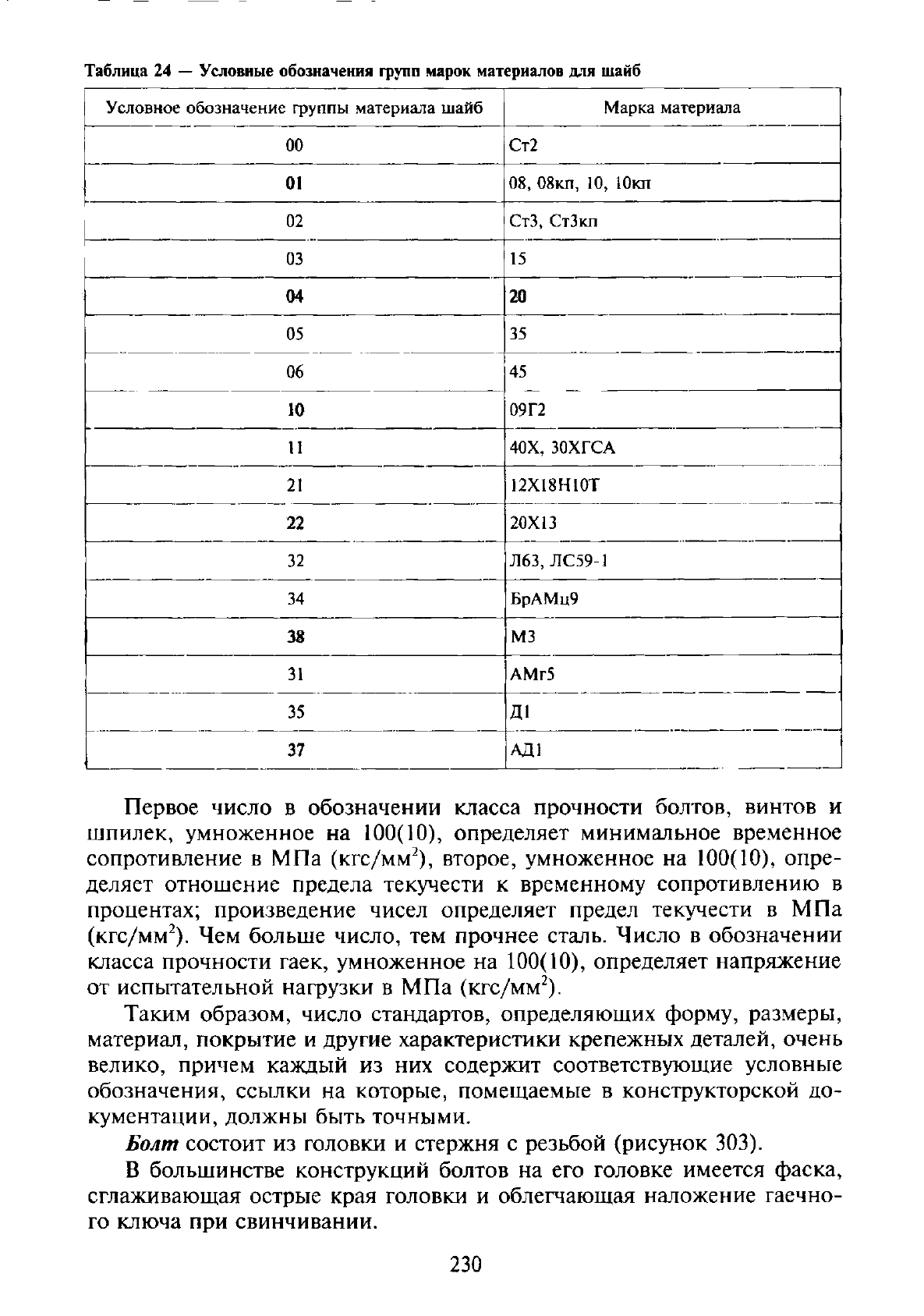

Таблица 24 — Условные обозначения групп марок материалов для шайб

Условное обозначение группы материала шайб

Марка материала

00 Ст2

08,

08кп, 10, Юкп

СтЗ,

СтЗкп

03 15

04 20

05 35

06 45

09Г2

11 40Х, 30ХГСА

21 12X18H10T

22 20X13

Л63,

ЛС59-1

34 БрАМц9

мз

31 АМг5

Д1

АД1

Первое число в обозначении класса прочности болтов, винтов и

шпилек, умноженное на 100(10), определяет минимальное временное

сопротивление в МПа (кгс/мм

), второе, умноженное на 100(10), опре-

деляет отношение предела текучести к временному сопротивлению в

процентах; произведение чисел определяет предел текучести в МПа

(кгс/мм

). Чем больше число, тем прочнее сталь. Число в обозначении

класса прочности гаек, умноженное на 100(10), определяет напряжение

от испытательной нагрузки в МПа (кгс/мм

Таким образом, число стандартов, определяющих форму, размеры,

материал, покрытие и другие характеристики крепежных деталей, очень

велико, причем каждый из них содержит соответствующие условные

обозначения, ссылки на которые, помещаемые в конструкторской до-

кументации, должны быть точными.

Болт состоит из головки и стержня с резьбой (рисунок 303).

В большинстве конструкций болтов на его головке имеется фаска,

сглаживающая острые края головки и облегчающая наложение гаечно-

го ключа при свинчивании.

230
