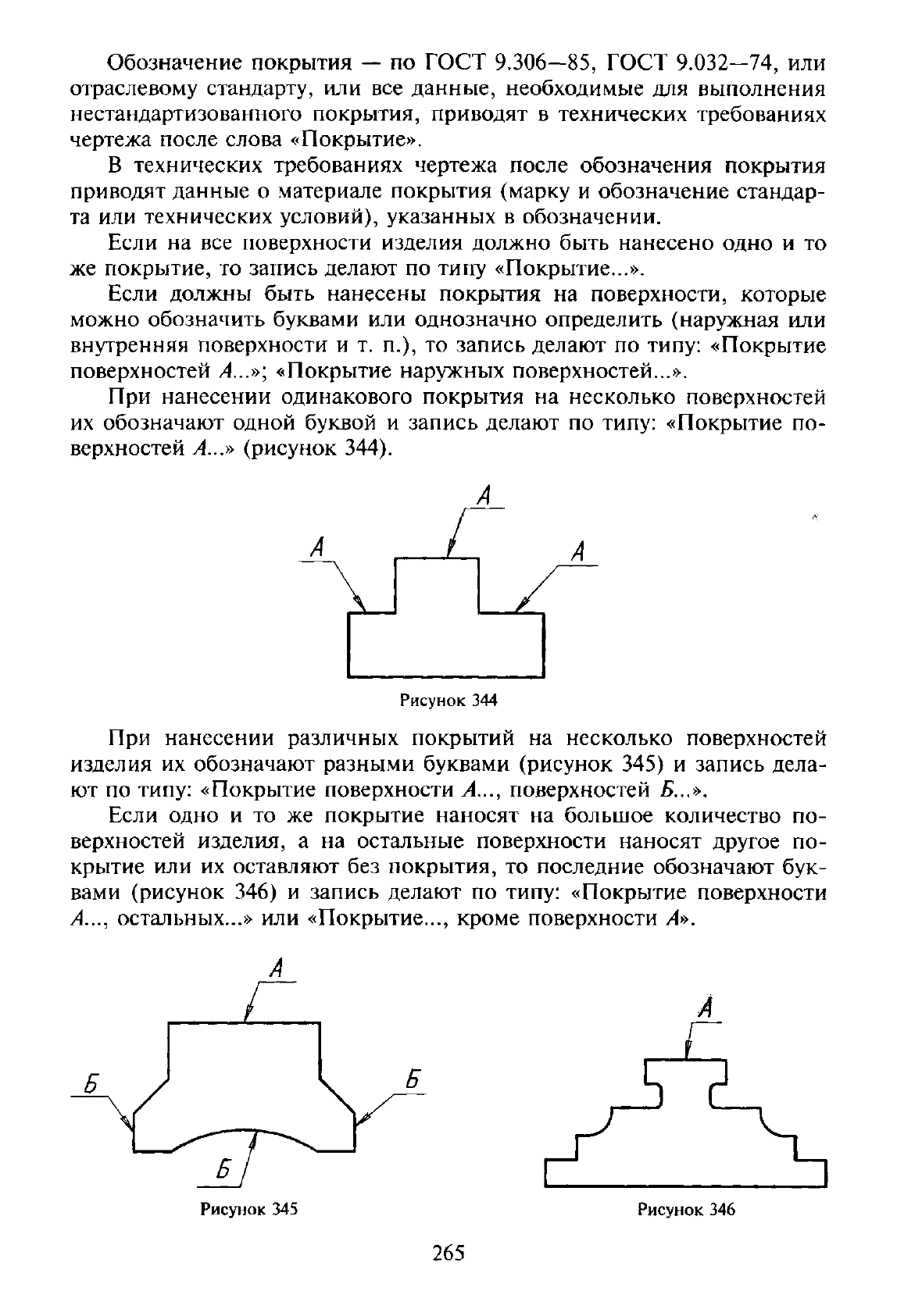

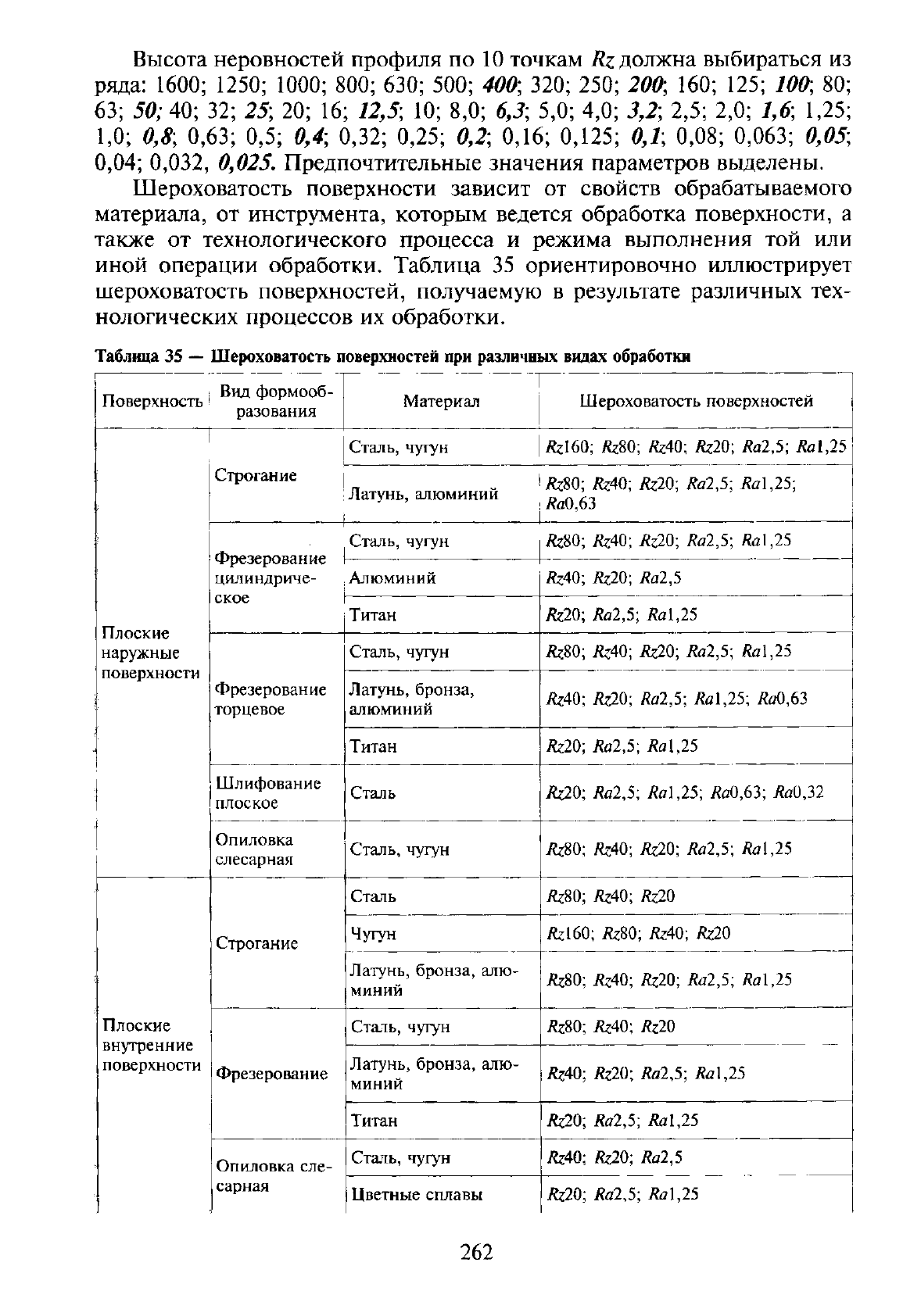

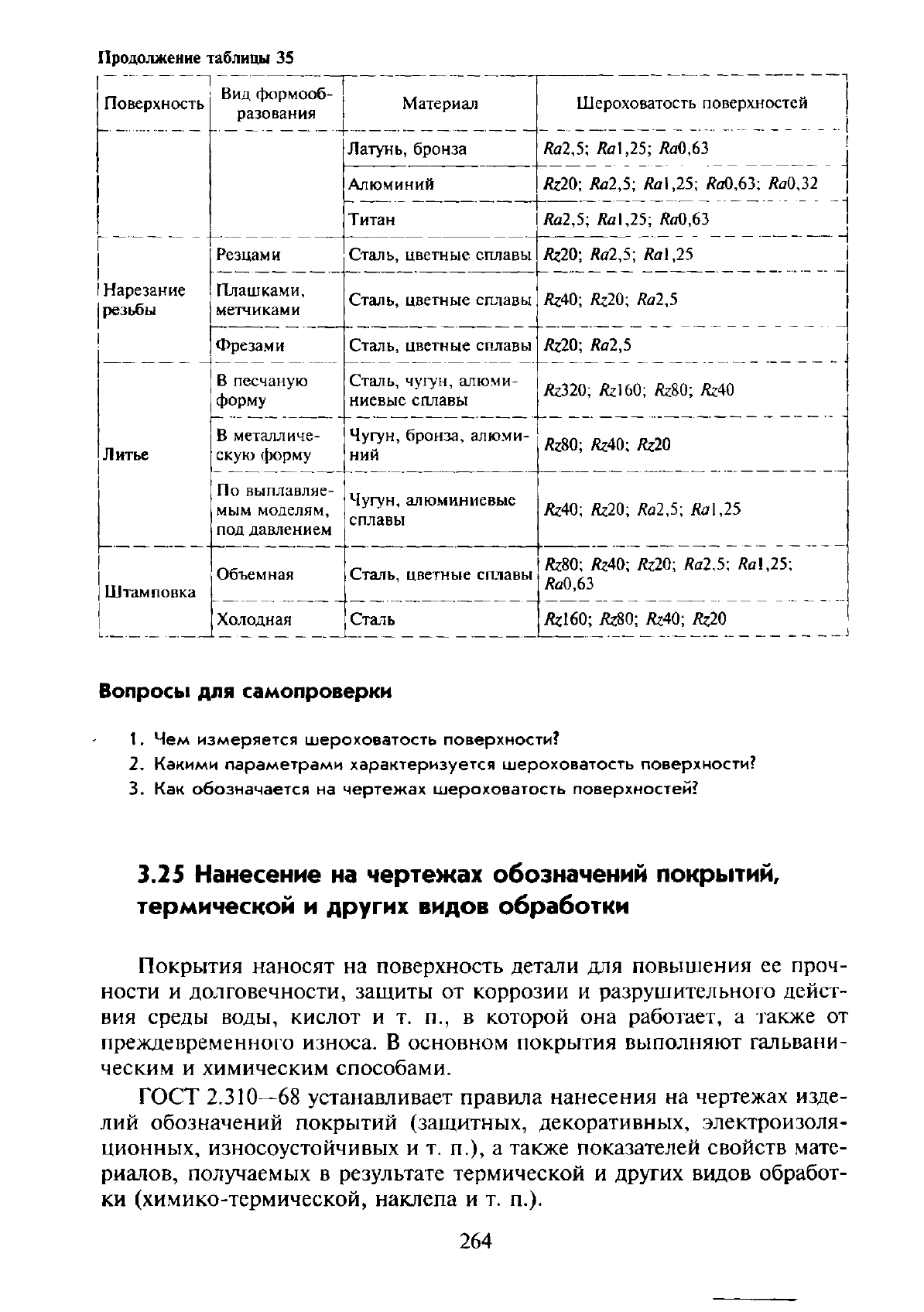

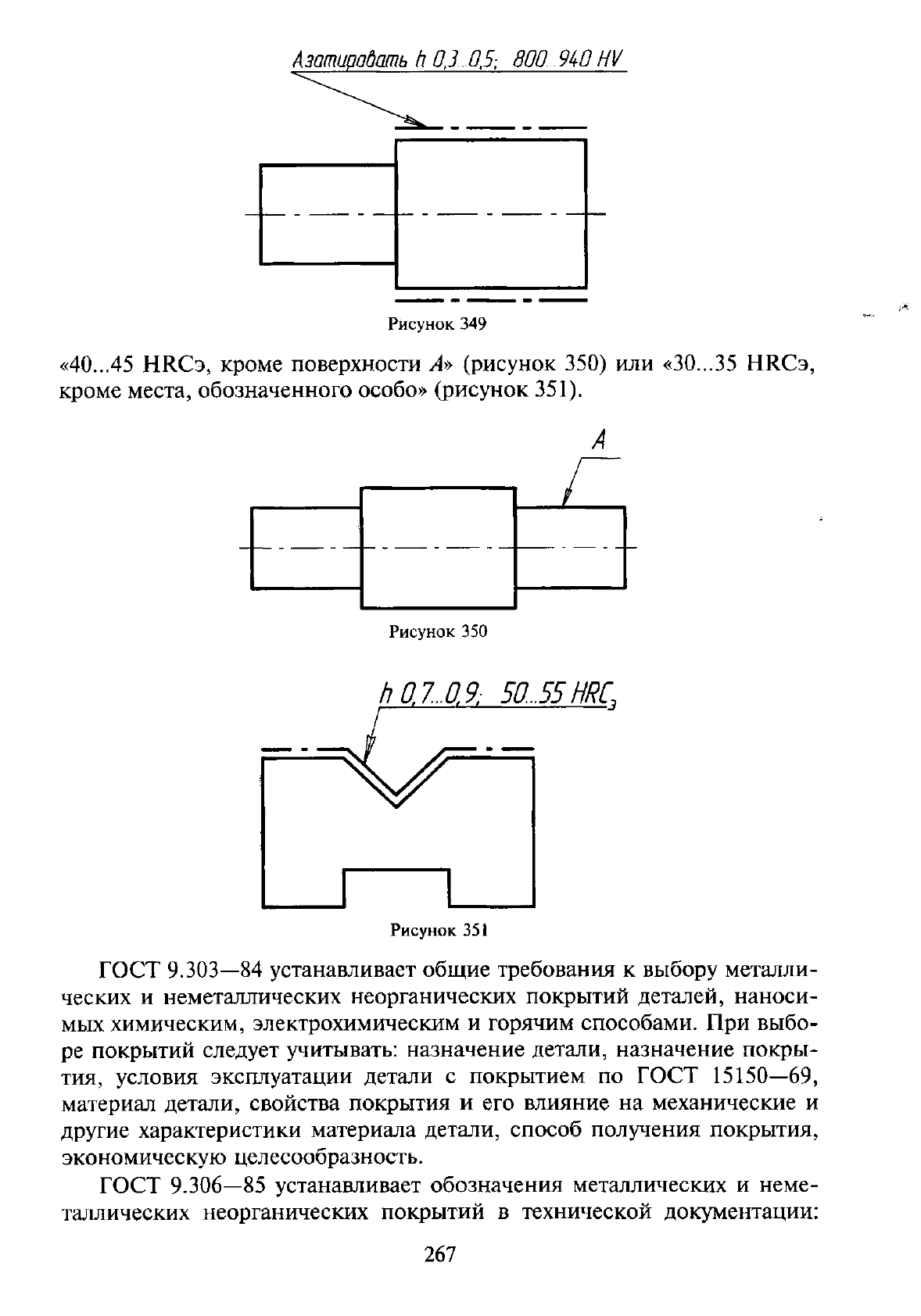

3.26
Правила нанесения
на
чертежах
надписей,
технических требований
и
таблиц
Чертеж детали содержит рад технических указаний, характеризую-
щих свойства и особенности детали в окончательном виде.
Одни технические указания записывают на чертежах условными
графическими обозначениями (условными знаками), другие выполня-
ют условными надписями или точными и краткими пояснительными
текстовыми подписями.
Чтобы быстро ориентироваться в чертежах, быстро прочитывать их,
необходимо знать, в каком месте чертежа размещают текстовые техни-
ческие указания.
ГОСТ 2.316—68 устанавливает правила нанесения надписей, техни-
ческих требований и таблиц на чертежи изделий.
Кроме изображения предмета с размерами и предельными отклоне-
ниями, чертеж может содержать:
—
текстовую часть, состоящую из технических требований и (или)
технических характеристик;
—
надписи с обозначением изображений, а также относящиеся к
отдельным элементам изделия;
—
таблицы с размерами и другими параметрами, техническими тре-
бованиями, условными изображениями и т. д.
Выполнение основной надписи чертежа должно производиться в
соответствии с требованиями ГОСТ 2.104—68 и ГОСТ 2.109—73.
Текстовую часть, надписи и таблицы включают в чертеж в тех слу-
чаях, когда содержащиеся в них данные, указания и разъяснения невоз-
можно или нецелесообразно выразить графически или условными обо-
значениями.
Содержание текста и надписей должно быть точным, кратким, чет-
ко определяющим сущность их содержания.
В надписях на чертежах не должно быть сокращенных слов, за ис-
ключением общепринятых, а также установленных в стандартах. Около
изображений на полках линий-выносок наносят только краткие надпи-
си,
относящиеся непосредственно к изображению предмета.
Линию-выноску, пересекающую контур изображения и не отводи-
мую от какой-либо линии заканчивают точкой (рисунок 352).
Линию-выноску, отводимую от линий видимого и невидимого кон-
тура, а также от линий, обозначающих поверхности, заканчивают стрел-
кой (рисунок 353).
На конце линии-выноски, отводимой от всех других линий не
должно быть ни стрелки, ни точки (рисунок 354).
Линии-выноски должны не пересекаться между собой, быть непа-
раллельными линиям штриховки (если линия-выноска проходит по за-
штрихованному полю) и не пересекать, по возможности, размерные ли-
