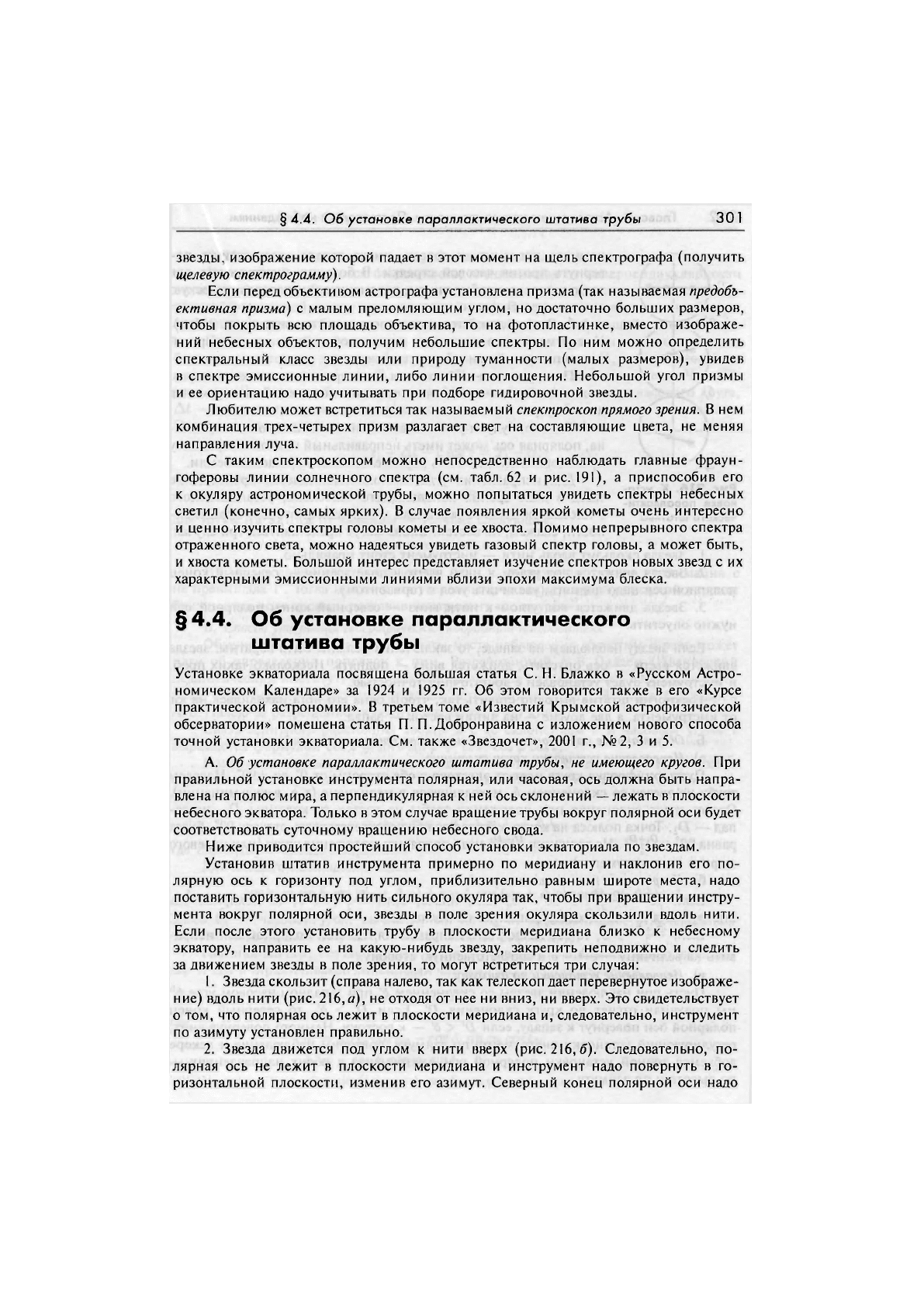

§ 4.4. Об установке параллактического штатива трубы

301

звезды, изображение которой падает в этот момент на щель спектрографа (получить

щелевую спектрограмму).

Если перед объективом астрографа установлена призма (так называемая предобъ-

ективная призма) с малым преломляющим углом, но достаточно больших размеров,

чтобы покрыть всю площадь объектива, то на фотопластинке, вместо изображе-

ний небесных объектов, получим небольшие спектры. По ним можно определить

спектральный класс звезды или природу туманности (малых размеров), увидев

в спектре эмиссионные линии, либо линии поглощения. Небольшой угол призмы

и ее ориентацию надо учитывать при подборе гидировочной звезды.

Любителю может встретиться так называемый спектроскоп прямого зрения. В нем

комбинация трех-четырех призм разлагает свет на составляющие цвета, не меняя

направления луча.

С таким спектроскопом можно непосредственно наблюдать главные фраун-

гоферовы линии солнечного спектра (см. табл.62 и рис. 191), а приспособив его

к окуляру астрономической трубы, можно попытаться увидеть спектры небесных

светил (конечно, самых ярких). В случае появления яркой кометы очень интересно

и ценно изучить спектры головы кометы и ее хвоста. Помимо непрерывного спектра

отраженного света, можно надеяться увидеть газовый спектр головы, а может быть,

и хвоста кометы. Большой интерес представляет изучение спектров новых звезд с их

характерными эмиссионными линиями вблизи эпохи максимума блеска.

§4.4. Об установке параллактического

штатива трубы

Установке экваториала посвящена большая статья С. Н. Блажко в «Русском Астро-

номическом Календаре» за 1924 и 1925 гг. Об этом говорится также в его «Курсе

практической астрономии». В третьем томе «Известий Крымской астрофизической

обсерватории» помешена статья П. П. Добронравина с изложением нового способа

точной установки экваториала. См. также «Звездочет», 2001 г., №2, 3 и 5.

А. Об установке параллактического штатива трубы, не имеющего кругов. При

правильной установке инструмента полярная, или часовая, ось должна быть напра-

влена на полюс мира, а перпендикулярная к ней ось склонений

—

лежать в плоскости

небесного экватора. Только в этом случае вращение трубы вокруг полярной оси будет

соответствовать суточному вращению небесного свода.

Ниже приводится простейший способ установки экваториала по звездам.

Установив штатив инструмента примерно по меридиану и наклонив его по-

лярную ось к горизонту под углом, приблизительно равным широте места, надо

поставить горизонтальную нить сильного окуляра так, чтобы при вращении инстру-

мента вокруг полярной оси, звезды в поле зрения окуляра скользили вдоль нити.

Если после этого установить трубу в плоскости меридиана близко к небесному

экватору, направить ее на какую-нибудь звезду, закрепить неподвижно и следить

за движением звезды в поле зрения, то могут встретиться три случая:

1. Звезда скользит (справа налево, так как телескоп дает перевернутое изображе-

ние) вдоль нити (рис. 216, я), не отходя от нее ни вниз, ни вверх. Это свидетельствует

о том, что полярная ось лежит в плоскости меридиана и, следовательно, инструмент

по азимуту установлен правильно.

2. Звезда движется под углом к нити вверх (рис. 216,6). Следовательно, по-

лярная ось не лежит в плоскости меридиана и инструмент надо повернуть в го-

ризонтальной плоскости, изменив его азимут. Северный конец полярной оси надо

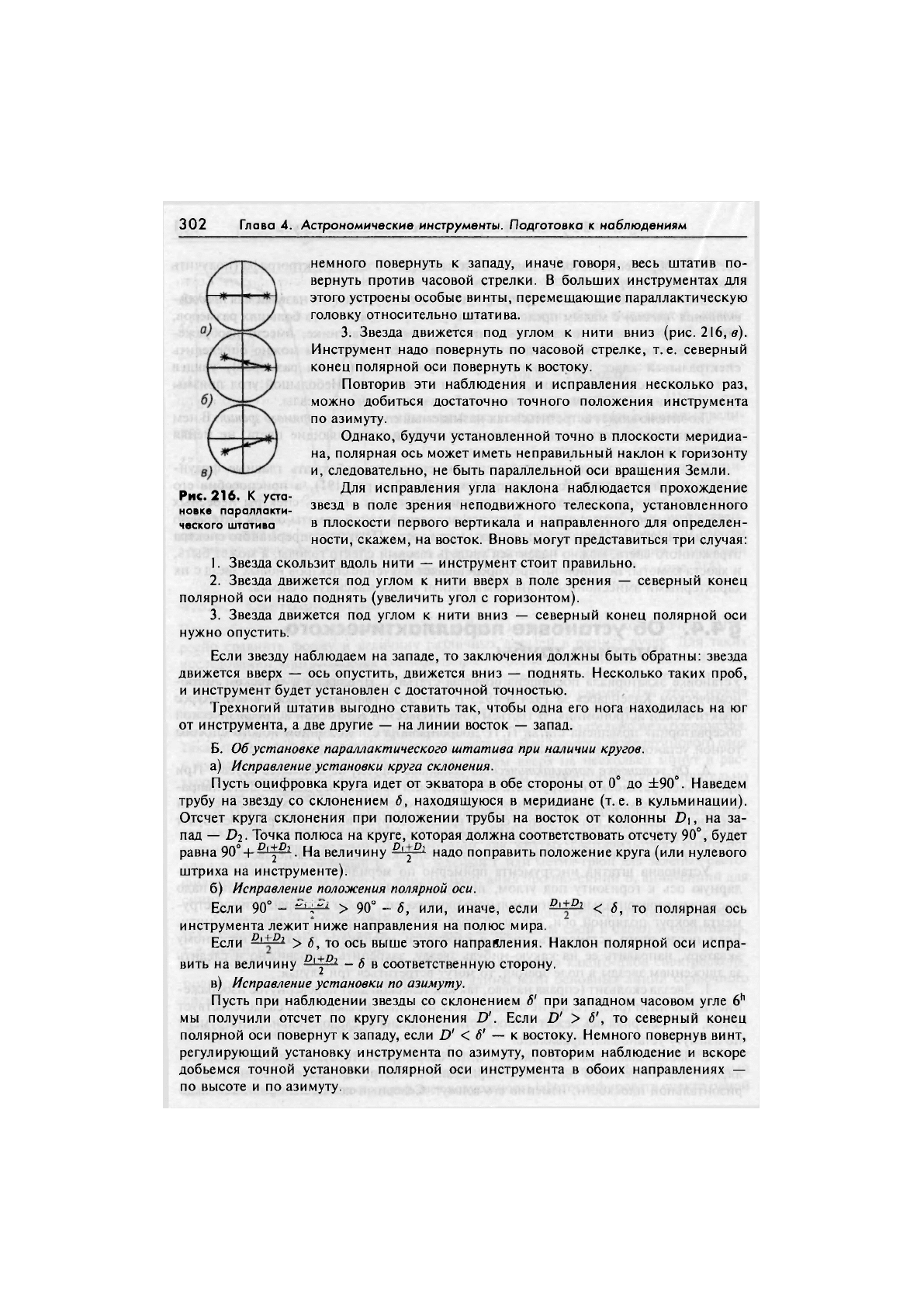

302 Глава 4. Астрономические инструменты. Подготовка к наблюдениям

Рис.216. К уста-

новке параллакти-

ческого штатива

немного повернуть к западу, иначе говоря, весь штатив по-

вернуть против часовой стрелки. В больших инструментах для

этого устроены особые винты, перемещающие параллактическую

головку относительно штатива.

3. Звезда движется под углом к нити вниз (рис. 216, в).

Инструмент надо повернуть по часовой стрелке, т.е. северный

конец полярной оси повернуть к востоку.

Повторив эти наблюдения и исправления несколько раз,

можно добиться достаточно точного положения инструмента

по азимуту.

Однако, будучи установленной точно в плоскости меридиа-

на, полярная ось может иметь неправильный наклон к горизонту

и, следовательно, не быть параллельной оси вращения Земли.

Для исправления угла наклона наблюдается прохождение

звезд в поле зрения неподвижного телескопа, установленного

в плоскости первого вертикала и направленного для определен-

ности, скажем, на восток. Вновь могут представиться три случая:

1. Звезда скользит вдоль нити — инструмент стоит правильно.

2. Звезда движется под углом к нити вверх в поле зрения — северный конец

полярной оси надо поднять (увеличить угол с горизонтом).

3. Звезда движется под углом к нити вниз — северный конец полярной оси

нужно опустить.

Если звезду наблюдаем на западе, то заключения должны быть обратны: звезда

движется вверх — ось опустить, движется вниз — поднять. Несколько таких проб,

и инструмент будет установлен с достаточной точностью.

Трехногий штатив выгодно ставить так, чтобы одна его нога находилась на юг

от инструмента, а две другие — на линии восток — запад.

Б. Об установке параллактического штатива при наличии кругов.

а) Исправление установки круга склонения.

Пусть оцифровка круга идет от экватора в обе стороны от 0° до ±90°. Наведем

трубу на звезду со склонением <5, находящуюся в меридиане (т.е. в кульминации).

Отсчет круга склонения при положении трубы на восток от колонны D\, на за-

пад — D

. Точка полюса на круге, которая должна соответствовать отсчету 90°, будет

равна 90° +

Р|

^°

. На величину

надо поправить положение круга (или нулевого

штриха на инструменте).

б) Исправление положения полярной оси.

Если 90° - > 90° - 6, или, иначе, если

Д|

? < <5, то полярная ось

инструмента лежит ниже направления на полюс мира.

Если

Д|

Д;

> 6, то ось выше этого направления. Наклон полярной оси испра-

вить на величину

Д|

Дг

- 6 в соответственную сторону.

в) Исправление установки по азимуту.

Пусть при наблюдении звезды со склонением 6' при западном часовом угле 6

мы получили отсчет по кругу склонения D'. Если D' > <5', то северный конец

полярной оси повернут к западу, если D' < 6' — к востоку. Немного повернув винт,

регулирующий установку инструмента по азимуту, повторим наблюдение и вскоре

добьемся точной установки полярной оси инструмента в обоих направлениях —

по высоте и по азимуту.

§ 4.4. Об установке параллактического штатива трубы

303

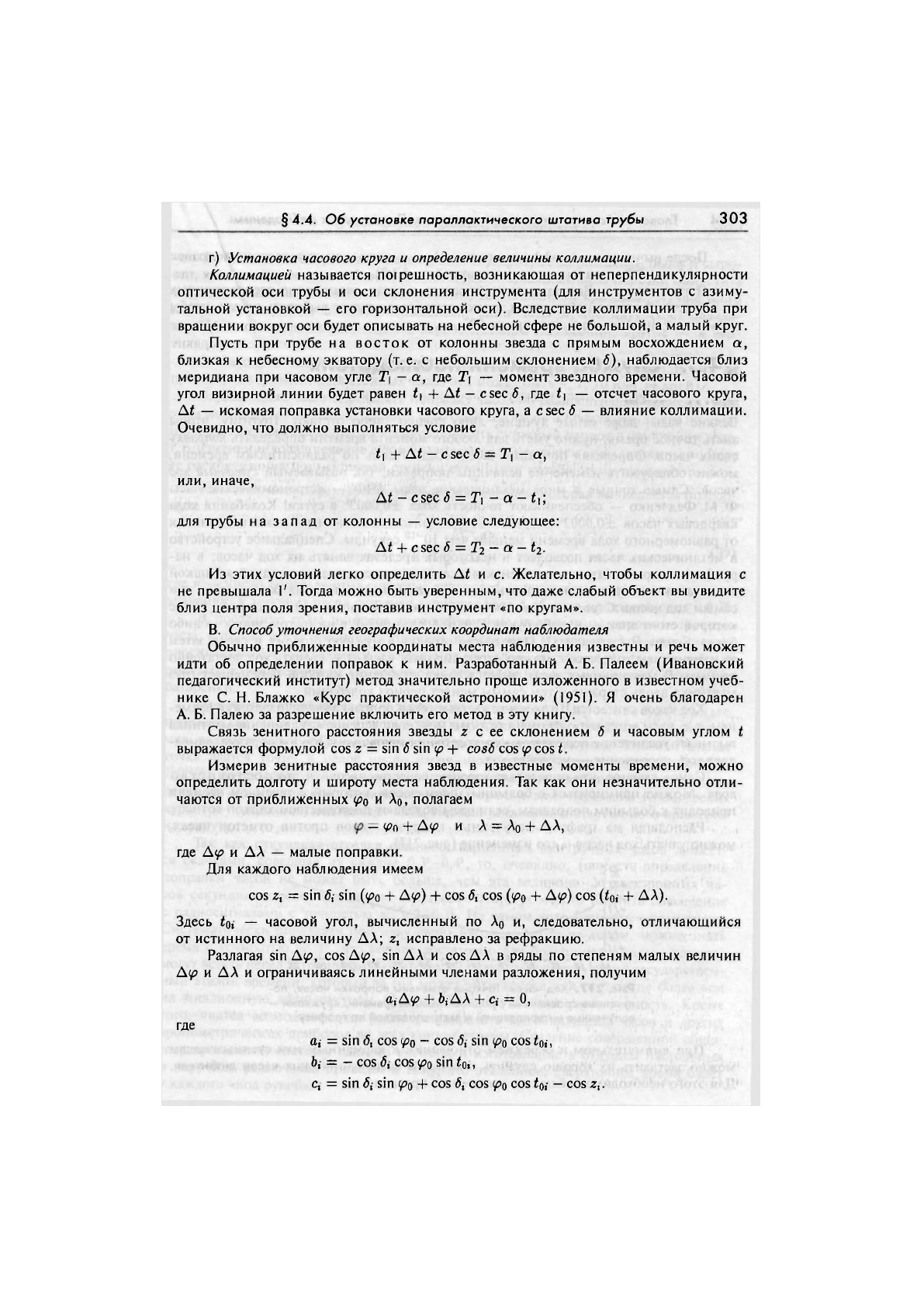

г) Установка часового круга и определение величины коллимации.

Коллимацией называется погрешность, возникающая от неперпендикулярности

оптической оси трубы и оси склонения инструмента (для инструментов с азиму-

тальной установкой — его горизонтальной оси). Вследствие коллимации труба при

вращении вокруг оси будет описывать на небесной сфере не большой, а малый круг.

Пусть при трубе на восток от колонны звезда с прямым восхождением а,

близкая к небесному экватору (т.е. с небольшим склонением 6), наблюдается близ

меридиана при часовом угле Т\ - а, где Т\ — момент звездного времени. Часовой

угол визирной линии будет равен t\ + At - с sec 5, где t\ — отсчет часового круга,

At — искомая поправка установки часового круга, а с sec 6 — влияние коллимации.

Очевидно, что должно выполняться условие

t, + At - с sec 6 = Т\ - а,

или, иначе,

At - с sec

= Т\ ~ a -t\\

для трубы на запад от колонны — условие следующее:

At + с sec 6 = Т

- а - t

Из этих условий легко определить At и с. Желательно, чтобы коллимация с

не превышала 1'. Тогда можно быть уверенным, что даже слабый объект вы увидите

близ центра поля зрения, поставив инструмент «по кругам».

В. Способ уточнения географических координат наблюдателя

Обычно приближенные координаты места наблюдения известны и речь может

идти об определении поправок к ним. Разработанный А. Б. Палеем (Ивановский

педагогический институт) метод значительно проще изложенного в известном учеб-

нике С. Н. Блажко «Курс практической астрономии» (1951). Я очень благодарен

А. Б. Палею за разрешение включить его метод в эту книгу.

Связь зенитного расстояния звезды г с ее склонением 6 и часовым углом t

выражается формулой cos z = sin

sin ip + cos6 cos

cos t.

Измерив зенитные расстояния звезд в известные моменты времени, можно

определить долготу и широту места наблюдения. Так как они незначительно отли-

чаются от приближенных <ро и Ац, полагаем

— + Ду и

= А

+ ДА,

где Aip и ДА — малые поправки.

Для каждого наблюдения имеем

cos 2, = sin

sin

(ipo

A<p)

+ cos

<5,

cos

(<р

+ Aip) cos (<oi + ДА).

Здесь toi — часовой угол, вычисленный по Ао и, следовательно, отличающийся

от истинного на величину ДА; z, исправлено за рефракцию.

Разлагая sin Atp, cos Aip, sin ДА и cos ДА в ряды по степеням малых величин

А<р и ДА и ограничиваясь линейными членами разложения, получим

{

А<р + bjA\ + с,- = О,

где

а; = sin

<5,

cos

<ро

- cos

<5;

sin

ifio

cos <oi,

bi =

—

cos

<5j

cos

ipo

sin

<o>,

c, = sin 6i sin ipo + cos

(5,

cos

ipo

cos t^ - cos г,.

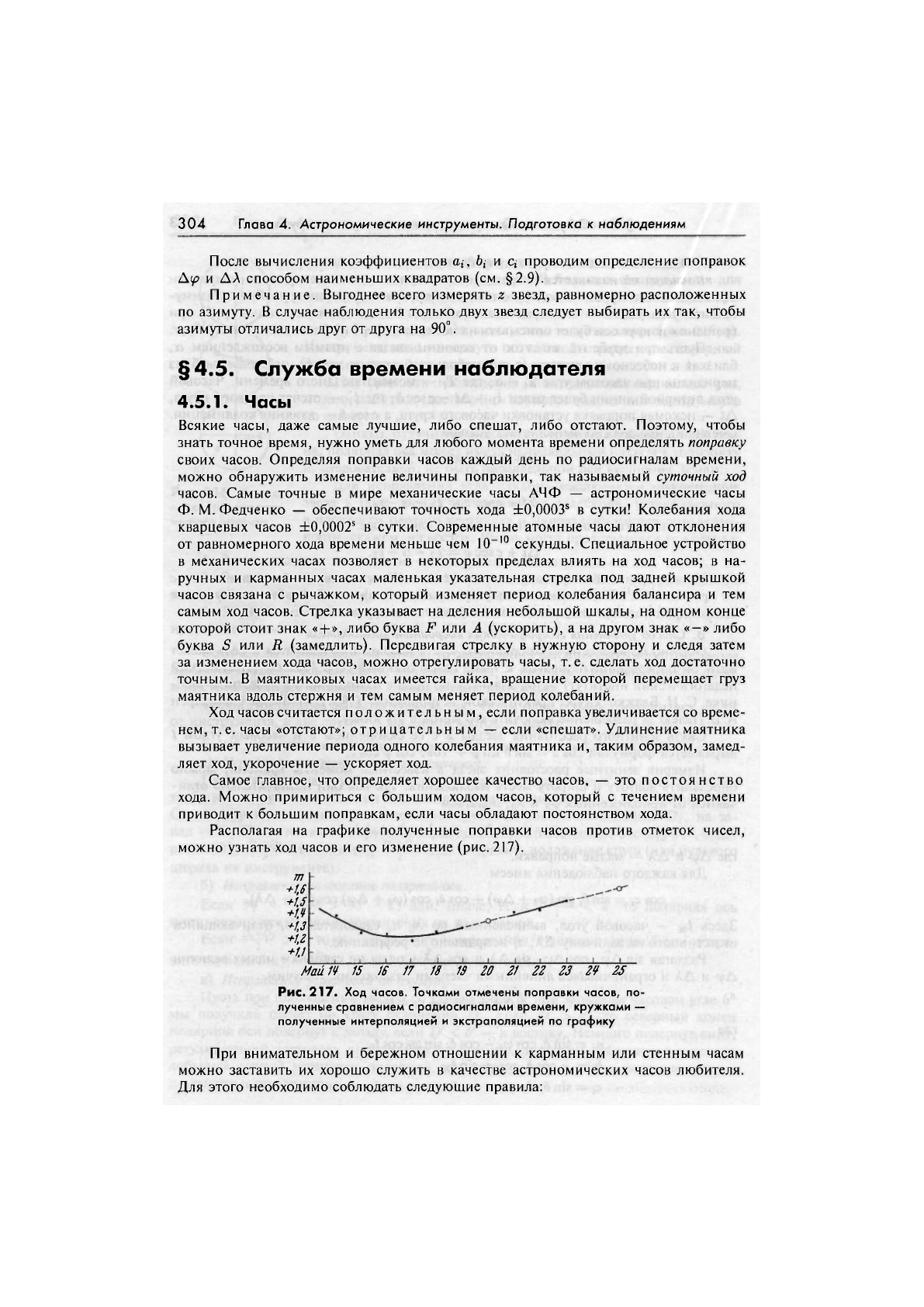

304

Глава 4. Астрономические инструменты. Подготовка к наблюдениям

После вычисления коэффициентов а;, Ь; и с* проводим определение поправок

Д|р и ДА способом наименьших квадратов (см. §2.9).

Примечание. Выгоднее всего измерять г звезд, равномерно расположенных

по азимуту. В случае наблюдения только двух звезд следует выбирать их так, чтобы

азимуты отличались друг от друга на 90°.

§4.5. Служба времени наблюдателя

4.5.1. Часы

Всякие часы, даже самые лучшие, либо спешат, либо отстают. Поэтому, чтобы

знать точное время, нужно уметь для любого момента времени определять поправку

своих часов. Определяя поправки часов каждый день по радиосигналам времени,

можно обнаружить изменение величины поправки, так называемый суточный ход

часов. Самые точные в мире механические часы АЧФ — астрономические часы

Ф. М.Федченко — обеспечивают точность хода ±0,0003

в сутки! Колебания хода

кварцевых часов ±0,0002

в сутки. Современные атомные часы дают отклонения

от равномерного хода времени меньше чем 10~'° секунды. Специальное устройство

в механических часах позволяет в некоторых пределах влиять на ход часов; в на-

ручных и карманных часах маленькая указательная стрелка под задней крышкой

часов связана с рычажком, который изменяет период колебания балансира и тем

самым ход часов. Стрелка указывает наделения небольшой шкалы, на одном конце

которой стоит знак

»,

либо буква F или А (ускорить), а на другом знак

« —»

либо

буква S или R (замедлить). Передвигая стрелку в нужную сторону и следя затем

за изменением хода часов, можно отрегулировать часы, т.е. сделать ход достаточно

точным. В маятниковых часах имеется гайка, вращение которой перемещает груз

маятника вдоль стержня и тем самым меняет период колебаний.

Ход часов считается положительным, если поправка увеличивается со време-

нем, т.е. часы «отстают»; отрицательным — если «спешат». Удлинение маятника

вызывает увеличение периода одного колебания маятника и, таким образом, замед-

ляет ход, укорочение — ускоряет ход.

Самое главное, что определяет хорошее качество часов, — это постоянство

хода. Можно примириться с большим ходом часов, который с течением времени

приводит к большим поправкам, если часы обладают постоянством хода.

Располагая на графике полученные поправки часов против отметок чисел,

можно узнать ход часов и его изменение (рис.217).

+1,6

+1,5

+1.1

+1,3

+1.1

Май IV

15 1В 17 18 13 20 2! 22 23 24 25

Рис.217. Ход часов. Точками отмечены поправки часов, по-

лученные сравнением с радиосигналами времени, кружками —

полученные интерполяцией и экстраполяцией по графику

При внимательном и бережном отношении к карманным или стенным часам

можно заставить их хорошо служить в качестве астрономических часов любителя.

Для этого необходимо соблюдать следующие правила:

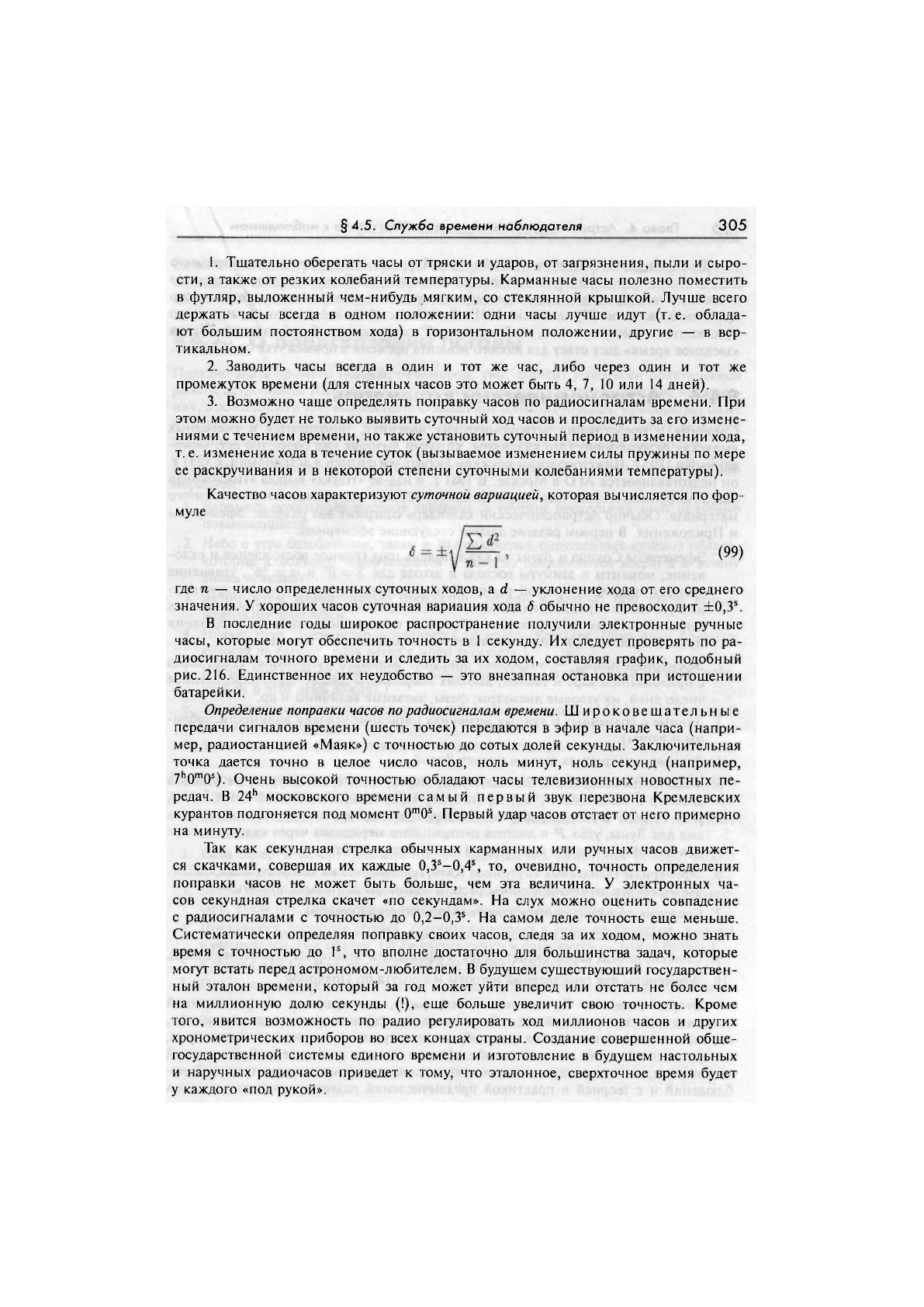

§ 4.5. Служба времени наблюдателя

305

1. Тщательно оберегать часы от тряски и ударов, от загрязнения, пыли и сыро-

сти, а также от резких колебаний температуры. Карманные часы полезно поместить

в футляр, выложенный чем-нибудь мягким, со стеклянной крышкой. Лучше всего

держать часы всегда в одном положении: одни часы лучше идут (т. е. облада-

ют большим постоянством хода) в горизонтальном положении, другие — в вер-

тикальном.

2. Заводить часы всегда в один и тот же час, либо через один и тот же

промежуток времени (для стенных часов это может быть 4, 7, 10 или 14 дней).

3. Возможно чаще определять поправку часов по радиосигналам времени. При

этом можно будет не только выявить суточный ход часов и проследить за его измене-

ниями с течением времени, но также установить суточный период в изменении хода,

т. е. изменение хода в течение суток (вызываемое изменением силы пружины по мере

ее раскручивания и в некоторой степени суточными колебаниями температуры).

Качество часов характеризуют суточной вариацией, которая вычисляется по фор-

муле

где п — число определенных суточных ходов, ad — уклонение хода от его среднего

значения. У хороших часов суточная вариация хода

обычно не превосходит ±0,3

В последние годы широкое распространение получили электронные ручные

часы, которые могут обеспечить точность в 1 секунду. Их следует проверять по ра-

диосигналам точного времени и следить за их ходом, составляя график, подобный

рис.216. Единственное их неудобство — это внезапная остановка при истощении

батарейки.

Определение поправки часов по радиосигналам времени. Широковещательные

передачи сигналов времени (шесть точек) передаются в эфир в начале часа (напри-

мер, радиостанцией «Маяк») с точностью до сотых долей секунды. Заключительная

точка дается точно в целое число часов, ноль минут, ноль секунд (например,

). Очень высокой точностью обладают часы телевизионных новостных пе-

редач. В 24

московского времени самый первый звук перезвона Кремлевских

курантов подгоняется под момент 0

. Первый удар часов отстает от него примерно

на минуту.

Так как секундная стрелка обычных карманных или ручных часов движет-

ся скачками, совершая их каждые 0,3

—0,4

, то, очевидно, точность определения

поправки часов не может быть больше, чем эта величина. У электронных ча-

сов секундная стрелка скачет «по секундам». На слух можно оценить совпадение

с радиосигналами с точностью до 0,2-0,3

. На самом деле точность еще меньше.

Систематически определяя поправку своих часов, следя за их ходом, можно знать

время с точностью до I

, что вполне достаточно для большинства задач, которые

могут встать перед астрономом-любителем. В будущем существующий государствен-

ный эталон времени, который за год может уйти вперед или отстать не более чем

на миллионную долю секунды (!), еще больше увеличит свою точность. Кроме

того, явится возможность по радио регулировать ход миллионов часов и других

хронометрических приборов во всех концах страны. Создание совершенной обще-

государственной системы единого времени и изготовление в будущем настольных

и наручных радиочасов приведет к тому, что эталонное, сверхточное время будет

у каждого «под рукой».

(99)

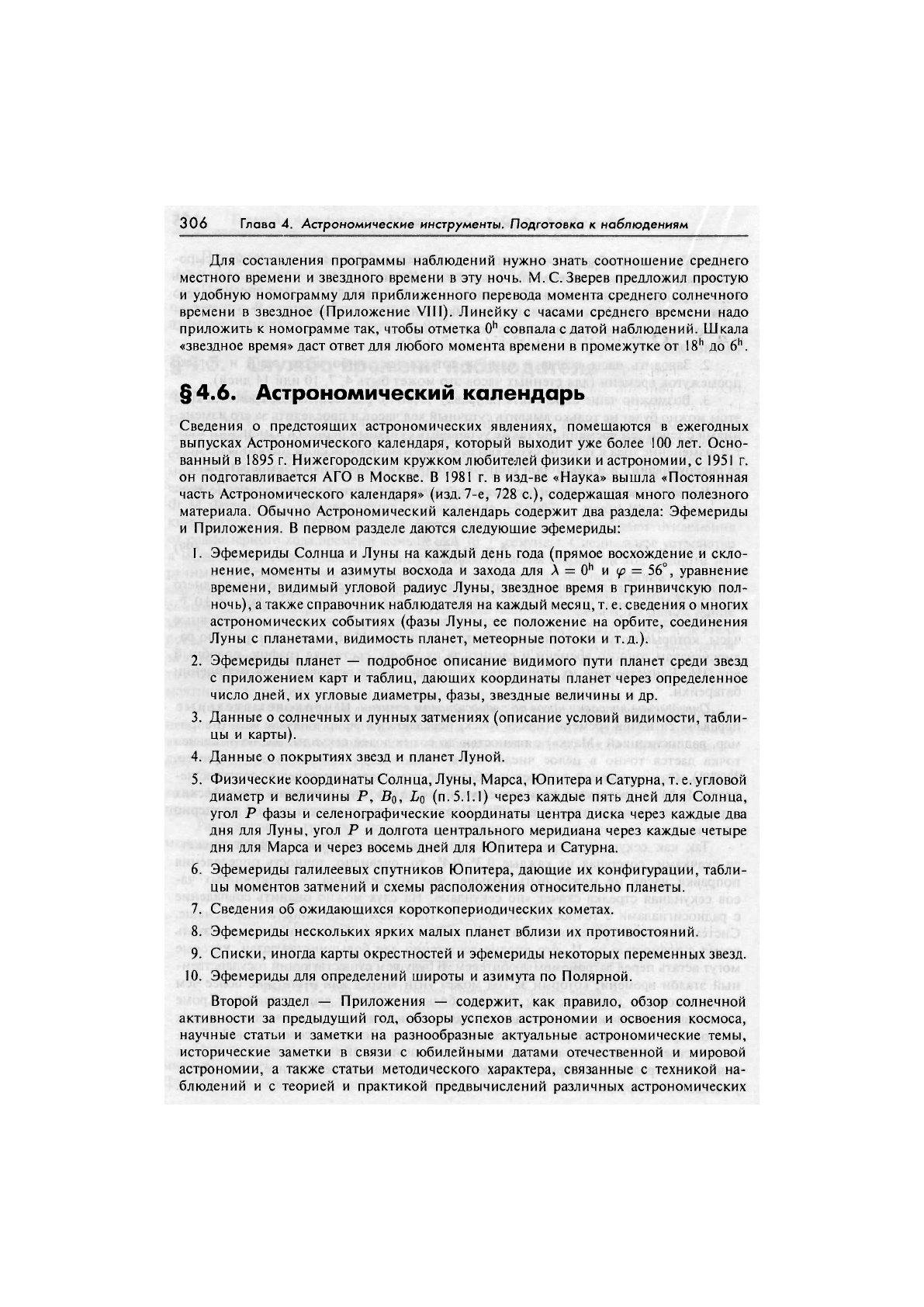

306

Глава 4. Астрономические инструменты. Подготовка к наблюдениям

Для составления программы наблюдений нужно знать соотношение среднего

местного времени и звездного времени в эту ночь. М.С.Зверев предложил простую

и удобную номограмму для приближенного перевода момента среднего солнечного

времени в звездное (Приложение VIII). Линейку с часами среднего времени надо

приложить к номограмме так, чтобы отметка 0

совпала с датой наблюдений. Шкала

«звездное время» даст ответ для любого момента времени в промежутке от 18

до 6

§4.6. Астрономический календарь

Сведения о предстоящих астрономических явлениях, помещаются в ежегодных

выпусках Астрономического календаря, который выходит уже более 100 лет. Осно-

ванный в 1895 г. Нижегородским кружком любителей физики и астрономии, с 1951 г.

он подготавливается АГО в Москве. В 1981 г. в изд-ве «Наука» вышла «Постоянная

часть Астрономического календаря» (изд. 7-е, 728 е.), содержащая много полезного

материала. Обычно Астрономический календарь содержит два раздела: Эфемериды

и Приложения. В первом разделе даются следующие эфемериды:

1. Эфемериды Солнца и Луны на каждый день года (прямое восхождение и скло-

нение, моменты и азимуты восхода и захода для А = 0

и ^ = 56

, уравнение

времени, видимый угловой радиус Луны, звездное время в гринвичскую пол-

ночь), а также справочник наблюдателя на каждый месяц, т. е. сведения о многих

астрономических событиях (фазы Луны, ее положение на орбите, соединения

Луны с планетами, видимость планет, метеорные потоки и т.д.).

2. Эфемериды планет — подробное описание видимого пути планет среди звезд

с приложением карт и таблиц, дающих координаты планет через определенное

число дней, их угловые диаметры, фазы, звездные величины и др.

3. Данные о солнечных и лунных затмениях (описание условий видимости, табли-

цы и карты).

4. Данные о покрытиях звезд и планет Луной.

5. Физические координаты Солнца, Луны, Марса, Юпитера и Сатурна, т. е. угловой

диаметр и величины Р, В

, Lq (п. 5.1.1) через каждые пять дней для Солнца,

угол Р фазы и селенографические координаты центра диска через каждые два

дня для Луны, угол Р и долгота центрального меридиана через каждые четыре

дня для Марса и через восемь дней для Юпитера и Сатурна.

6. Эфемериды галилеевых спутников Юпитера, дающие их конфигурации, табли-

цы моментов затмений и схемы расположения относительно планеты.

7. Сведения об ожидающихся короткопериодических кометах.

8. Эфемериды нескольких ярких малых планет вблизи их противостояний.

9. Списки, иногда карты окрестностей и эфемериды некоторых переменных звезд.

10. Эфемериды для определений широты и азимута по Полярной.

Второй раздел — Приложения — содержит, как правило, обзор солнечной

активности за предыдущий год, обзоры успехов астрономии и освоения космоса,

научные статьи и заметки на разнообразные актуальные астрономические темы,

исторические заметки в связи с юбилейными датами отечественной и мировой

астрономии, а также статьи методического характера, связанные с техникой на-

блюдений и с теорией и практикой предвычислений различных астрономических

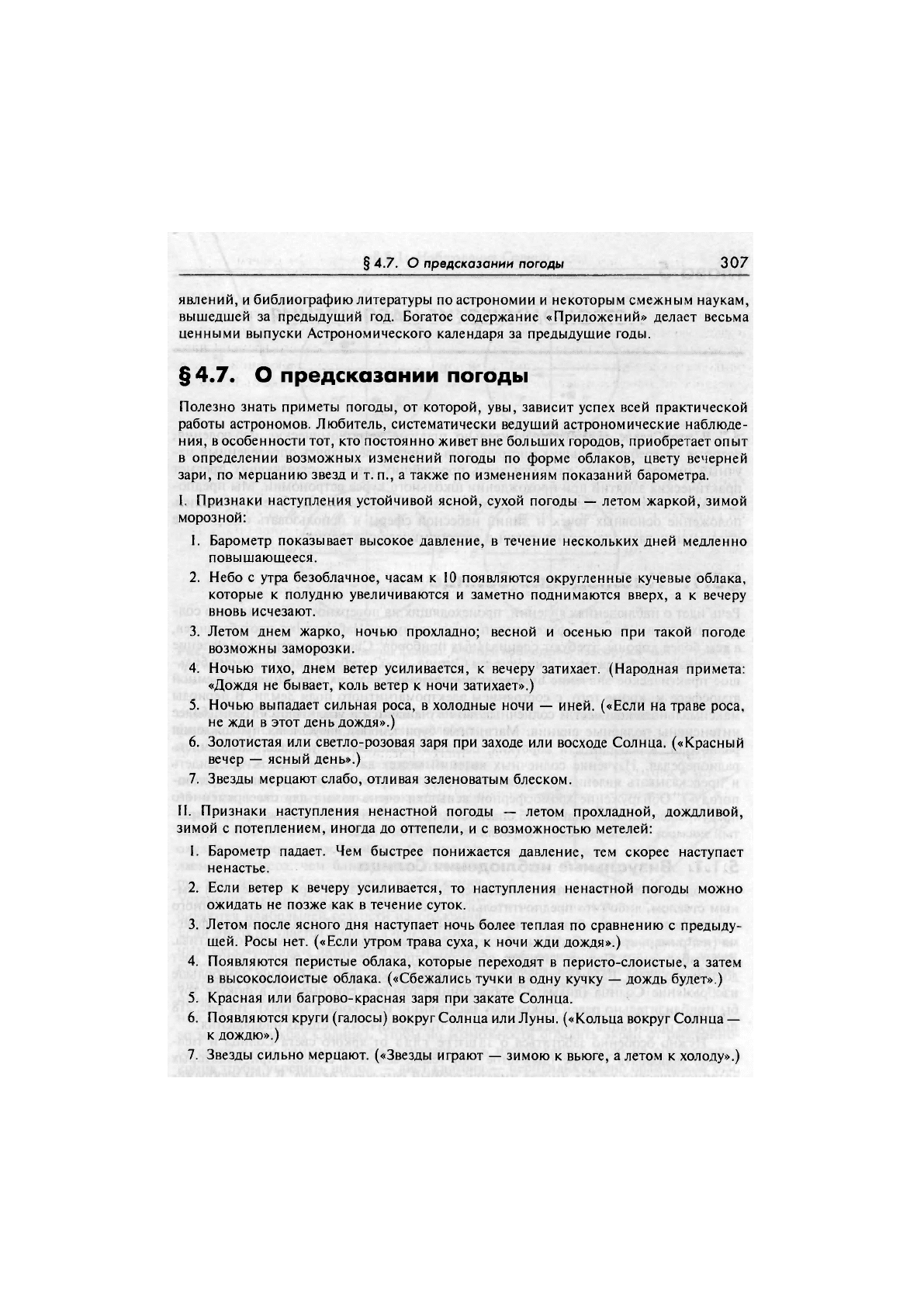

§ 4.7. О предсказании погоды 307

явлений, и библиографию литературы по астрономии и некоторым смежным наукам,

вышедшей за предыдущий год. Богатое содержание «Приложений» делает весьма

ценными выпуски Астрономического календаря за предыдущие годы.

§4.7. О предсказании погоды

Полезно знать приметы погоды, от которой, увы, зависит успех всей практической

работы астрономов. Любитель, систематически ведущий астрономические наблюде-

ния, в особенности тот, кто постоянно живет вне больших городов, приобретает опыт

в определении возможных изменений погоды по форме облаков, цвету вечерней

зари, по мерцанию звезд и т. п., а также по изменениям показаний барометра.

I. Признаки наступления устойчивой ясной, сухой погоды — летом жаркой, зимой

морозной:

1. Барометр показывает высокое давление, в течение нескольких дней медленно

повышающееся.

2. Небо с утра безоблачное, часам к 10 появляются округленные кучевые облака,

которые к полудню увеличиваются и заметно поднимаются вверх, а к вечеру

вновь исчезают.

3. Летом днем жарко, ночью прохладно; весной и осенью при такой погоде

возможны заморозки.

4. Ночью тихо, днем ветер усиливается, к вечеру затихает. (Народная примета:

«Дождя не бывает, коль ветер к ночи затихает».)

5. Ночью выпадает сильная роса, в холодные ночи — иней. («Если на траве роса,

не жди в этот день дождя».)

6. Золотистая или светло-розовая заря при заходе или восходе Солнца. («Красный

вечер — ясный день».)

7. Звезды мерцают слабо, отливая зеленоватым блеском.

II. Признаки наступления ненастной погоды — летом прохладной, дождливой,

зимой с потеплением, иногда до оттепели, и с возможностью метелей:

1. Барометр падает. Чем быстрее понижается давление, тем скорее наступает

ненастье.

2. Если ветер к вечеру усиливается, то наступления ненастной погоды можно

ожидать не позже как в течение суток.

3. Летом после ясного дня наступает ночь более теплая по сравнению с предыду-

щей. Росы нет. («Если утром трава суха, к ночи жди дождя».)

4. Появляются перистые облака, которые переходят в перисто-слоистые, а затем

в высокослоистые облака. («Сбежались тучки в одну кучку — дождь будет».)

5. Красная или багрово-красная заря при закате Солнца.

6. Появляются круги (галосы) вокруг Солнца или Луны. («Кольца вокруг Солнца —

к дождю».)

7. Звезды сильно мерцают. («Звезды играют — зимою к вьюге, а летом к холоду».)

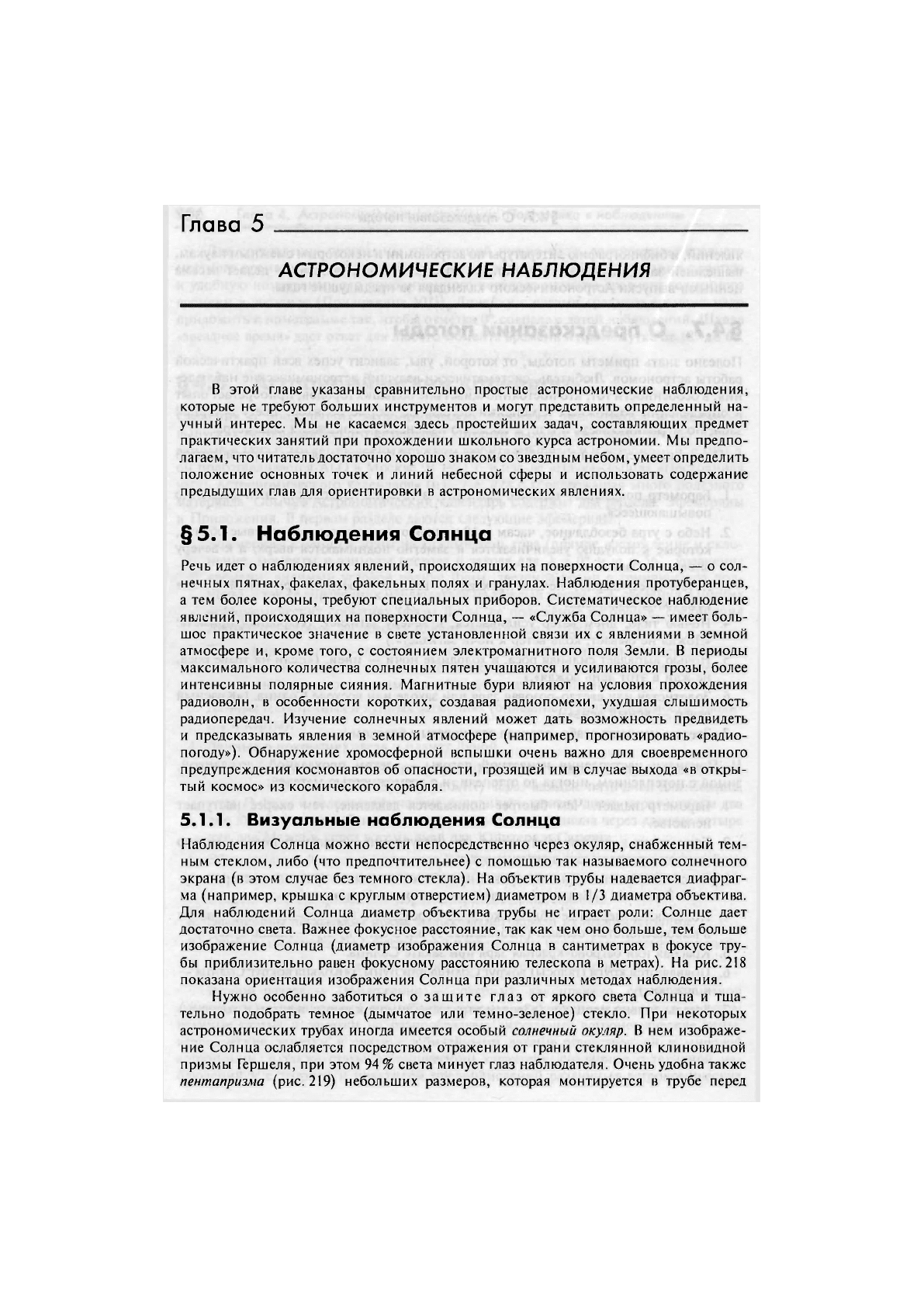

Глава 5

АСТРОНОМИЧЕСКИЕ НАБЛЮДЕНИЯ

В этой главе указаны сравнительно простые астрономические наблюдения,

которые не требуют больших инструментов и могут представить определенный на-

учный интерес. Мы не касаемся здесь простейших задач, составляющих предмет

практических занятий при прохождении школьного курса астрономии. Мы предпо-

лагаем, что читатель достаточно хорошо знаком со звездным небом, умеет определить

положение основных точек и линий небесной сферы и использовать содержание

предыдущих глав для ориентировки в астрономических явлениях.

§5.1. Наблюдения Солнца

Речь идет о наблюдениях явлений, происходящих на поверхности Солнца, — о сол-

нечных пятнах, факелах, факельных полях и гранулах. Наблюдения протуберанцев,

а тем более короны, требуют специальных приборов. Систематическое наблюдение

явлений, происходящих на поверхности Солнца, — «Служба Солнца» — имеет боль-

шое практическое значение в свете установленной связи их с явлениями в земной

атмосфере и, кроме того, с состоянием электромагнитного поля Земли. В периоды

максимального количества солнечных пятен учащаются и усиливаются грозы, более

интенсивны полярные сияния. Магнитные бури влияют на условия прохождения

радиоволн, в особенности коротких, создавая радиопомехи, ухудшая слышимость

радиопередач. Изучение солнечных явлений может дать возможность предвидеть

и предсказывать явления в земной атмосфере (например, прогнозировать «радио-

погоду»). Обнаружение хромосферной вспышки очень важно для своевременного

предупреждения космонавтов об опасности, грозящей им в случае выхода «в откры-

тый космос» из космического корабля.

5.1.1. Визуальные наблюдения Солнца

Наблюдения Солнца можно вести непосредственно через окуляр, снабженный тем-

ным стеклом, либо (что предпочтительнее) с помощью так называемого солнечного

экрана (в этом случае без темного стекла). На объектив трубы надевается диафраг-

ма (например, крышка с круглым отверстием) диаметром в 1/3 диаметра объектива.

Для наблюдений Солнца диаметр объектива трубы не играет роли: Солнце дает

достаточно света. Важнее фокусное расстояние, так как чем оно больше, тем больше

изображение Солнца (диаметр изображения Солнца в сантиметрах в фокусе тру-

бы приблизительно равен фокусному расстоянию телескопа в метрах). На рис.218

показана ориентация изображения Солнца при различных методах наблюдения.

Нужно особенно заботиться о защите глаз от яркого света Солнца и тща-

тельно подобрать темное (дымчатое или темно-зеленое) стекло. При некоторых

астрономических трубах иногда имеется особый солнечный окуляр. В нем изображе-

ние Солнца ослабляется посредством отражения от грани стеклянной клиновидной

призмы Гершеля, при этом 94 % света минует глаз наблюдателя. Очень удобна также

пентапризма (рис.219) небольших размеров, которая монтируется в трубе перед

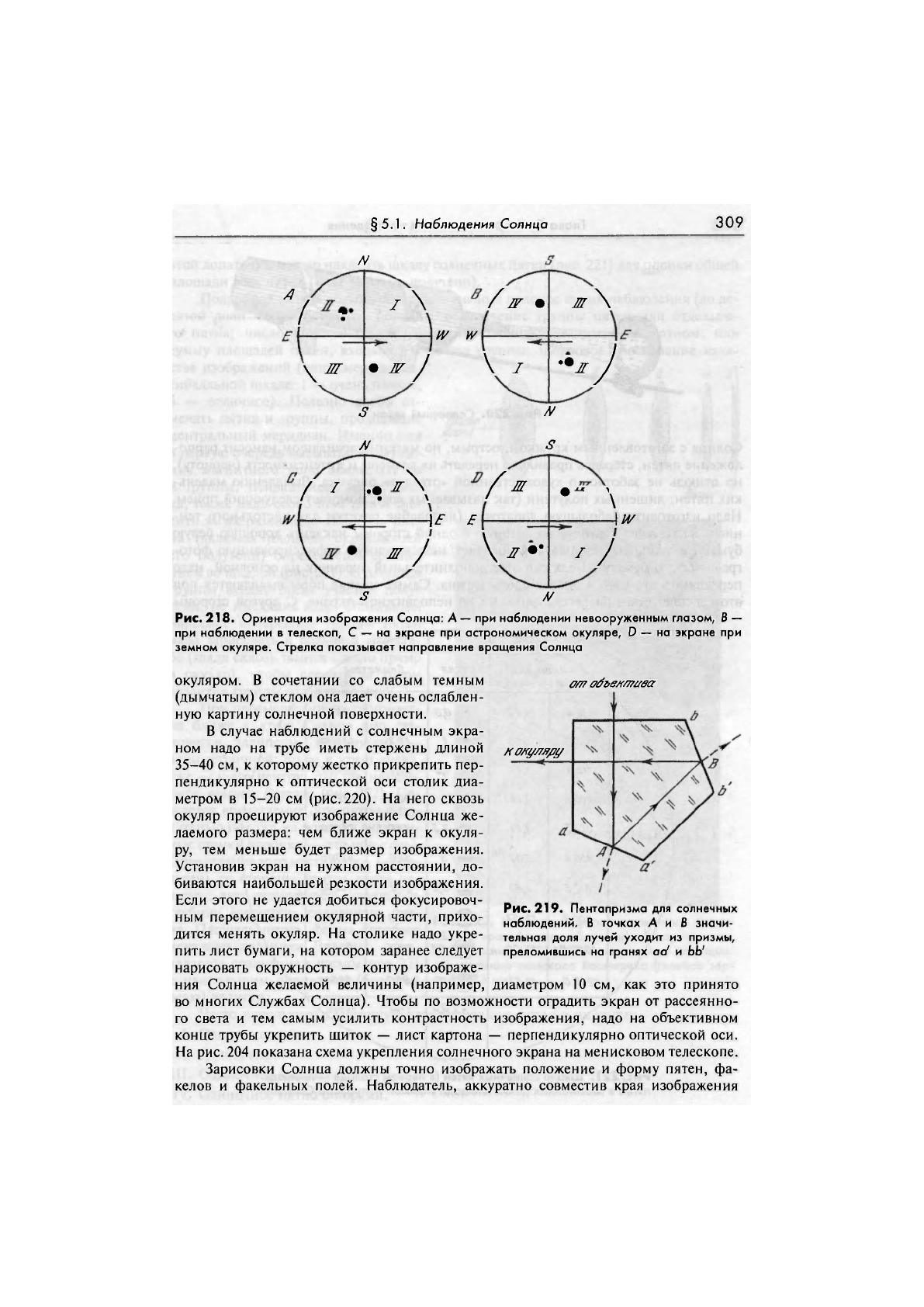

§5.1. Наблюдения Солнца

309

А1

(

1 •

I \

• Ж J

W W

/ ж •

ж \

V I

'•ж

/ 7

•• Л\

• \

ж J

\£ £

• \

\л ••

7 J

\И/

нокуляру

S А/

Рис. 218. Ориентация изображения Солнца: А — при наблюдении невооруженным глазом, В —

при наблюдении в телескоп, С — на экране при астрономическом окуляре, D — на экране при

земном окуляре. Стрелка показывает направление вращения Солнца

окуляром. В сочетании со слабым темным от одъел/т/ва

(дымчатым) стеклом она дает очень ослаблен-

ную картину солнечной поверхности.

В случае наблюдений с солнечным экра-

ном надо на трубе иметь стержень длиной

35-40 см, к которому жестко прикрепить пер-

пендикулярно к оптической оси столик диа-

метром в 15-20 см (рис.220). На него сквозь

окуляр проецируют изображение Солнца же-

лаемого размера: чем ближе экран к окуля-

ру, тем меньше будет размер изображения.

Установив экран на нужном расстоянии, до-

биваются наибольшей резкости изображения.

Если этого не удается добиться фокусировоч-

ным перемещением окулярной части, прихо-

дится менять окуляр. На столике надо укре-

пить лист бумаги, на котором заранее следует

нарисовать окружность — контур изображе-

ния Солнца желаемой величины (например, диаметром 10 см, как это принято

во многих Службах Солнца). Чтобы по возможности оградить экран от рассеянно-

го света и тем самым усилить контрастность изображения, надо на объективном

конце трубы укрепить щиток — лист картона — перпендикулярно оптической оси.

На рис. 204 показана схема укрепления солнечного экрана на менисковом телескопе.

Зарисовки Солнца должны точно изображать положение и форму пятен, фа-

келов и факельных полей. Наблюдатель, аккуратно совместив края изображения

Рис.219. Пентапризма для солнечных

наблюдений. В точках А и В значи-

тельная доля лучей уходит из призмы,

преломившись на гранях аа' и ЬЬ'

310 Глава 5. Астрономические наблюдения

Пятна

мм

Диаметры >

секунды км

/ Площади

'мнлл-е мин

13900

20850

200,0

27800

41700

800,Z

69500

. 0,9

Земля

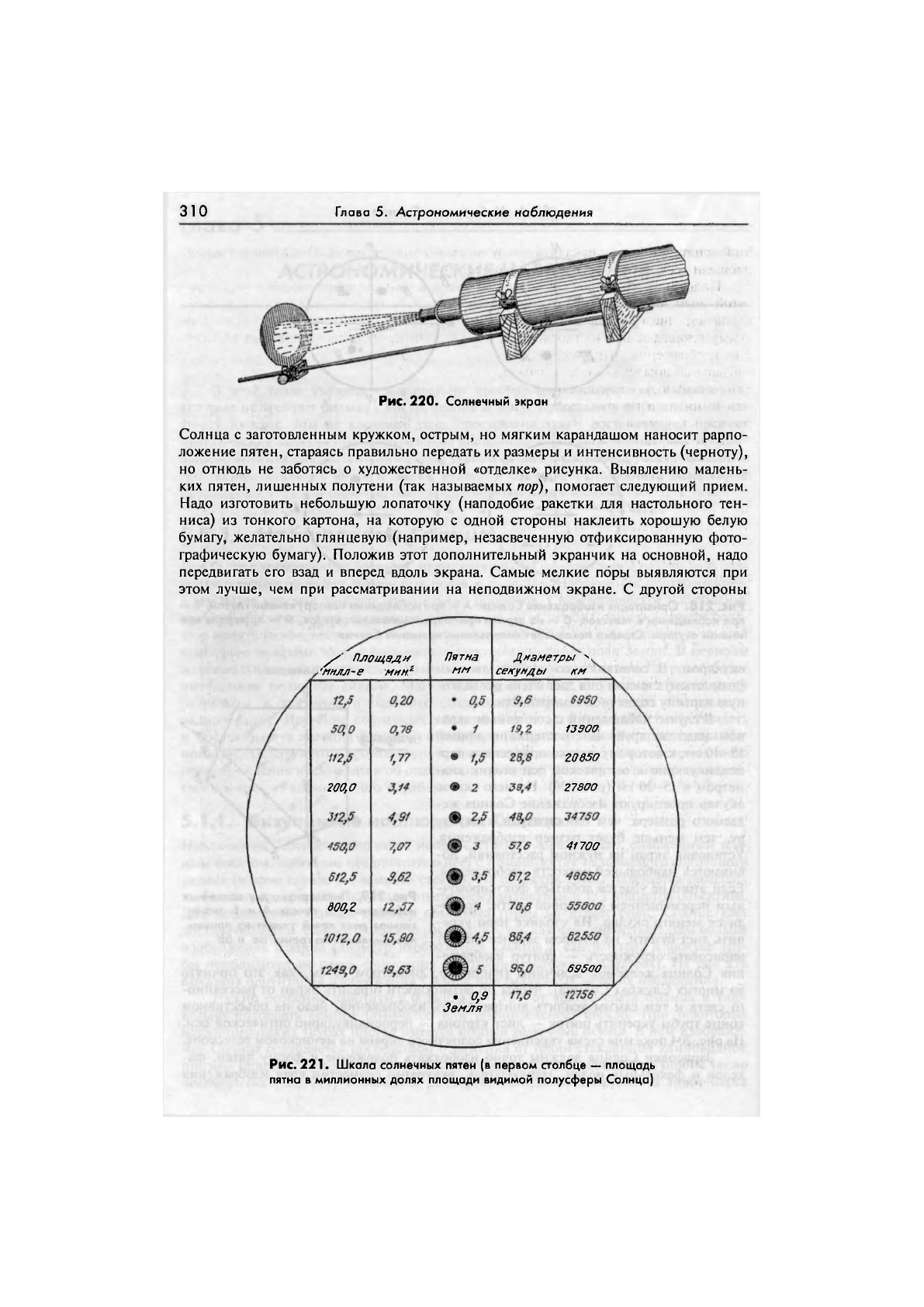

Рис. 220. Солнечный экран

Солнца с заготовленным кружком, острым, но мягким карандашом наносит рарпо-

ложение пятен, стараясь правильно передать их размеры и интенсивность (черноту),

но отнюдь не заботясь о художественной «отделке» рисунка. Выявлению малень-

ких пятен, лишенных полутени (так называемых пор), помогает следующий прием.

Надо изготовить небольшую лопаточку (наподобие ракетки для настольного тен-

ниса) из тонкого картона, на которую с одной стороны наклеить хорошую белую

бумагу, желательно глянцевую (например, незасвеченную отфиксированную фото-

графическую бумагу). Положив этот дополнительный экранчик на основной, надо

передвигать его взад и вперед вдоль экрана. Самые мелкие поры выявляются при

этом лучше, чем при рассматривании на неподвижном экране. С другой стороны

Рис.221. Шкала солнечных пятен (в первом столбце — площадь

пятна в миллионных долях площади видимой полусферы Солнца)
