Справочник инженера по добыче нефти
А.Н. Лопухов 2008год
190
Окончание таблицы 4.7
1 2 3 4 5 6 7 8 9
УЭЦНMK5A-400-1250 400 1255 113,9 50 59,5 1260 300-440 1540 - 1080
УЭЦНМ5А-500-800 500 815 100,5 46 54,5 1400 430 - 570 845 - 765
УЭЦНМК5А-500-800 500 815 100,5 46 54,5 1400 430 - 570 845 - 765
УЭЦНM5A-500-1000 500 1000 123,3 46 54,5 1160 430 - 570 1035 - 935
УЭЦНМК5А-500-1000 500 1000 123,3 46 54,5 1160 430 - 570 1035 - 935
УЭЦНМ6-250-1400 250 1470 78,7 53 63 1320 200 - 340 1540 - 935
УЭЦН MK6-250-1400 250 1470 78,7 53 63 1320 200 - 340 1540 - 935
УЭЦНМ6-250-1600 250 1635 87,5 53 63 1180 200 - 340 1705 - 1035
УЭЦНМК6-250-1600 250 1635 87,5 53 63 1180 200 - 340 1705 - 1035
УЭЦНМ6-500-1150 500 1150 127,9 51 60 1400 380 - 650 1325 - 650
УЭЦНМК6-500-1150 500 1150 127,9 51 60 1400 380 - 650 1325 - 650
УЭЦНМ6-800-1000 800 970 172,7 51 60 1180 550 - 925 1185 - 720
УЭЦНМК6-800-1000 800 970 172,7 51 60 1180 550 - 925 1185 - 720
УЭЦНМ6-1000-900 1000 900 202,2 50,5 60 1400 850 - 1200 1040 - 625
УЭЦНМК6-1000-900 1000 900 202,2 50,5 60 1400 850 - 1200 1040 - 625
Справочник инженера по добыче нефти
А.Н. Лопухов 2008год
191
Технические характеристики
Таблица 4.8
Показатели Число модулей-секций Число ступеней
в модуле-секции
Насос
Подача,
м
3
/сут
Напор,
м
Мощ-
ность,
кВт
КПД
насоса,
%
Общее № 2 № 3 № 5 Общее
№ 2 № 3 № 5
1 2 3 4 5 6 7 8 9 10 11 12 13
ЭЦНМ5-50-1300 50 1360 17,94 43 2 1 - 1 264 72 - 192
ЭЦНМК5-50-1300 50 1360 17,94 43 2 1 - 1 264 72 - 192
ЭЦНМ5-50-1700 50 1725 22,76 43 3 - 3 - 336 - 112 -
ЭЦНМК5-50-1700 50 1725 22,76 43 3 - 3 - 336 - 112 -
ЭЦНМ5-80-1200 80 1235 21,77 51,5 2 1 - 1 269 73 - 196
ЭЦНМК5-80-1200 80 1235 21,77 51,5 2 1 - 1 269 73 - 196
ЭЦНМ5-80-1400 80 1425 25,12 51,5 2 - 1 1 310 - 114 196
ЭЦНМК5- 80-1400 80 1425 25,12 51,5 2 - 1 1 310 - 114 196
ЭЦНМ5-80-1550 80 1575 27,76 51,5 3 - 3 - 342 - 114 -
ЭЦНМК5-80-1550 80 1575 27,76 51,5 3 - 3 - 342 - 114 -
ЭЦНМ5-80-1800 80 1800 31,73 51,5 2 - - 2 392 - - 196
ЭЦНМК5-80-1800 80 1800 31,73 51,5 2 - - 2 392 - - 196
ЭЦНМ5-125-1000 125 1025 24,85 58,5 2 1 - 1 227 62 - 165
ЭЦНМК5-125-1000 125 1025 24,85 58,5 2 1 - 1 227 62 - 165
Справочник инженера по добыче нефти
А.Н. Лопухов 2008год
192
Продолжение таблицы 4.8
1 2 3 4 5 6 7 8 9 10 11 12 13
ЭЦНМ5-125-1200 125 1175 28,49 58,5 2 - 1 1 261 - 96 165
ЭЦНМК5-125-1200 125 1175 28,49 58,5 2 - 1 1 261 - 96 165
ЭЦНМ5-125-1300 125 1290 31,28 58,5 3 - 3 - 288 - 96 -
ЭЦНMK5-125-1300 125 1290 31,28 58,5 3 - 3 - 288 - 96 -
ЭЦНМ5-125-1800 125 1770 42,92 58,5 3 1 - 2 392 62 - 165
ЭЦНМК5-125-1800 125 1770 42,92 58,5 3 1 - 2 392 62 - 165
ЭЦНМ5-200-800 200 810 36,76 50 3 - 3 - 228 - 76 -
ЭЦНМ5-200-1000 200 1010 45,84 50 3 - 2 1 283 - 76 131
ЭЦНМ5-200-1400 200 1410 64 50 3 - - 3 393 - - 131
ЭЦНМ5А-160-1450 160 1440 42,86 61 3 - 3 - 279 - 93 -
ЭЦНМК5А-160-1450 160 1440 42,86 61 3 - 3 - 279 - 93 -
ЭЦНМ5А-160-1600 160 1580 47,03 61 2 - - 2 320 - - 160
ЭЦHMK5-160-1600 160 1580 47,03 61 2 - - 2 320 - - 160
ЭЦНМ5А-160-1750 160 1750 52,09 61 3 - 2 1 346 - 93 160
ЭЦНМК5А-160-1750 160 1750 52,09 61 3 - 2 1 346 - 93 160
ЭЦНМ5А-250-1000 250 1000 46,13 61,5 2 - - 2 184 - - 92
ЭЦНМК5А-250-1000 250 1000 46,13 61,5 2 - - 2 184 - - 92
ЭЦНМ5А-250-1100 250 1090 50,28 61,5 3 - 2 1 200 - 54 92
Справочник инженера по добыче нефти
А.Н. Лопухов 2008год
193
Продолжение таблицы 4.8
1 2 3 4 5 6 7 8 9 10 11 12 13
ЭЦНМК5А-250-1100 250 1090 50,28 61,5 3 - 2 1 200 - 54 92
ЭЦНМ5А-250-1400 250 1385 63,89 61,5 4 - 3 1 254 - 54 92
ЭЦНМК5А-250-1400 250 1385 63,89 61,5 4 - 3 1 254 - 54 92
ЭЦНМ5А-250-1700 250 1685 77,72 61,5 4 1 - 3 310 34 - 92
ЭЦНМК5А-250-1700 250 1685 77,72 61,5 4 1 - 3 310 34 - 92
ЭЦНМ5А-400-950 400 965 73,61 59,5 4 - 3 1 236 - 50 86
ЭЦНМК5А-400-950 400 965 73,61 59,5 4 - 3 1 236 - 50 86
ЭЦНМ5А-400-1250 400 1255 95,74 59,5 4 - 1 3 308 - 50 86
ЭЦНМК5А-400-1250 400 1255 95,74 59,5 4 - 1 3 308 - 50 86
ЭЦНМ5А 500-800 500 815 84,84 54,5 3 - 1 2 201 - 45 78
ЭЦНМК5А-500-800 500 815 84,84 54,5 3 - 1 2 201 - 45 78
ЭЦНМ5А-500-1000 500 1000 104,1 54,5 4 - 2 2 246 - 45 78
ЭЦНМК5А-500-1000 500 1000 104,1 54,5 4 - 2 2 246 - 45 78
ЭЦНМ6-250-1400 250 1470 66,19 63 2 - 1 1 233 - 86 147
ЭЦНМК6-250-1400 250 1470 66,19 63 2 - 1 1 233 - 86 147
ЭЦНМ6-250-1600 250 1635 73,62 63 3 - 3 2 258 - 86 -
ЭЦНМК6-250-1600 250 1635 73,62 63 3 - 3 2 258 - 86 -
ЭЦНМ6-500-1150 500 1150 108,74 60 3 - 1 2 217 - 49 84
Справочник инженера по добыче нефти
А.Н. Лопухов 2008год
194
Окончание таблицы 4.8
1 2 3 4 5 6 7 8 9 10 11 12 13
ЭЦНМК6-500-1150 500 1150 108,74 60 3 - 1 2 217 - 49 84
ЭЦНМ6-800-1000 800 970 146, 76 60 4 - 2 4 206 - 38 65
ЭЦНМК6-800-1000 800 970 146,76 60 4 - 2 4 206 - 38 65
ЭЦНМ6-1000-900 1000 900 170,21 60 4 - - - 208 - - 52
ЭЦНМК6-1000-900 800 900 170,21 60 4 - - - 208 - - 52
Справочник инженера по добыче нефти
А.Н. Лопухов 2008год
195
Пример условного обозначения установки при заказе:
УЭЦНМ5-125-1200 ВК02 ТУ 26-06-1486 - 87, при переписке и в
технической документации указывается: УЭЦНМ5-125-1200 ТУ 26-06-
1486 - 87, где У- установка; Э - привод от погружного двигателя; Ц -
центробежный; Н - насос; М - модульный; 5 - группа насоса; 125 - подача,
м
3
/сут: 1200 - напор, м; ВК - вариант комплектации; 02 - порядковый
номер варианта комплектации по ТУ.
Для установок коррозионностойкого исполнения перед
обозначением группы насоса добавляется буква «К».
Характеристика погружных центробежных насосов
Таблица 4.9
Шифр насоса
КПД,
%
Номиналь
ная
подача,
м
3
/сут
Напор,
м
Число
ступе
ней
Число
секций
1 2 3 4 5 6
ЭЦНМ5А–10-1100 28 10 1100 254 2
ЭЦНМ5А– 10-1300 28 10 1300 299 2
ЭЦНМ5А –10-1550 28 10 1550 344 2
ЭЦНМ5А– 10-1700 28 10 1700 390 2
ЭЦНМ5А– 10-2000 28 10 2000 436 2
ЭЦНМ5А–20- 1000 37 20 1000 246 2
ЭЦНМ5А– 20-1200 37 20 1200 290 2
ЭЦНМ5А– 20-1400 37 20 1400 334 2
ЭЦНМ5А– 20-1600 37 20 1600 378 2
ЭЦНМ5А– 20-1800 37 20 1800 422 2
ЭЦНМ5А – 20-2000 37 20 2000 501 3
2ЭЦН5 – 40 - 1400 39,6 40 1425-1015 273 2
ЭЦН5 – 40 - 1750 43 40 1800 349 3
ЭЦНМ5А– 50-1000 45 50 1000 192 1
ЭЦНМ5А– 50-1100 45 50 1100 224 2
ЭЦНМ5А– 50-1300 45 50 1300 264 2
Справочник инженера по добыче нефти
А.Н. Лопухов 2008год
196
Продолжение таблицы 4.9
1 2 3 4 5 6
ЭЦНМ5А– 50-1550 45 50 1550 303 2
ЭЦНМ5А– 50-1700 45 50 1700 344 2
ЭЦНМ5А – 50-2000 45 50 2000 384 2
2ЭЦН5 – 80 - 1200 51,5 80 1285 - 715 274 2
ЭЦН5 - 80-1550 51,5 80 1600 364 2
ЭЦН5 - 80-1800 51,5 80 1780 413 3
3ЭЦН5 - 130-1200 58,5 130 1330 - 870 283 2
ЭЦН5 - 130-1400 58,5 130 1460 348 3
2ЭЦН5 - 200-800 50 200 960 - 545 225 2
1ЭЦН5А- 100-1350 51 100 1520-1090 264 2
1ЭЦН5А- 160-1100 58,7 160 1225 - 710 224 2
2ЭЦН5А–160-1200 61 160 1560-1040 274 2
ЭЦН5А -160-1750 61 160 1755 346 3
1ЭЦН5А- 250 - 800 60,3 250 890 - 490 145 2
1ЭЦН5А-250- 1000 60,2 250 1160 - 610 185 2
1ЭЦН5А-250- 1400 60 250 1580 - 930 265 3
1ЭЦН5А- 360 - 600 59,7 360 660 - 490 134 2
2ЭЦН5А- 360 - 700 60 360 810 - 550 161 2
2ЭЦН5А- 360 - 850 60,7 360 950 - 680 184 3
2ЭЦН5А-360- 1100 59,5 360 1260 - 920 248 3
1ЭЦН5А- 500 - 800 59,5 500 830 - 700 213 3
1ЭЦН6 - 100 - 1500 49 100 1610 - 1090 213 2
2ЭЦН6 - 160 - 1450 57,6 160 1715 - 1230 249 2
4ЭЦН6-250 - 1050 63 250 1100 - 820 185 2
2ЭЦН6-250 - 1400 62,6 250 1590 - 1040 231 2
ЭЦН6- 250 - 1600 62,6 250 1700 - 1080 253 2
Справочник инженера по добыче нефти
А.Н. Лопухов 2008год
197
Продолжение таблицы 4.9
1 2 3 4 5 6
2ЭЦН6 - 350 - 850 65 350 1035 - 560 127 2
3ЭЦН6-350 - 1100 65 350 1120 168 2
2ЭЦН6 - 500 - 750 63 500 930 - 490 145 2
1ЭЦН6 - 700 - 800 58 700 850 - 550 152 3
1ЭЦН6-500 - 1100 59 500 1350 - 600 217 3
ЭЦН6- 700 - 1100 60 700 1220 – 780 233 4
ЭЦН6- 1000 - 900 60 1000 1085 – 510 208 4
2ЭЦНИ6-350- 1100 62,1 350 1170 – 710 154 2
2ЭЦНИ6-500- 750 61,5 500 860 – 480 157 2
ЭЦНК5 - 80 - 1200 49,5 80 1250 – 785 274 2
ЭЦНК5 -80 - 1550 51,5 80 1600 364 2
ЭЦНК5 -130-1200 58,5 130 1330 – 870 283 2
ЭЦНК5 -130- 1400 58,5 130 1460 348 3
Погружной электродвигатель
Погружной электрический двигатель сокращенно (ПЭД)
применяется в качестве привода для ЭЦН, выпускаются в габаритных
группах: 103, 117, 130 и 180мм., мощностью от 12 до 500кВт.
Выпускаются более 60 модификаций ПЭД различной мощности, что
позволяет подобрать наиболее оптимальное сочетание двигатель – насос
для обеспечения работы установки с максимально возможным
коэффициентом полезного действия.
Погружные двигатели состоят из электродвигателя (рисунок 4.6) и
гидрозащиты.
Двигатели трехфазные асинхронные короткозамкнутые
двухполюсные погружные унифицированной серии ПЭД в нормальном и
коррозионностойком исполнениях, климатического исполнения В,
категории размещения 5 работают от сети переменного тока частотой
50Гц и используются в качестве привода погружных центробежных
насосов в модульном исполнении для откачки пластовой жидкости из
нефтяных скважин.
Двигатели предназначены для работы в среде пластовой жидкости
(смесь нефти и попутной воды в любых пропорциях) с температурой до
Справочник инженера по добыче нефти
А.Н. Лопухов 2008год
198
110°С, содержащей:
механические примеси с относительной твердостью частиц не
более 5 баллов по шкале Мооса - не более 0,5г/л;
сероводород: для нормального исполнения - не более 0,01г/л;
для коррозионностойкого исполнения - не более . 1,25г/л;
свободный газ (по объему) - не более 50%. Гидростатическое
давление в зоне работы двигателя не более 20МПа.
Допустимые отклонения от номинальных значений питающей сети:
по напряжению - от минус 5% ДО плюс 10%; по частоте
переменного тока - ±0,2Гц; по току - не выше номинального на всех
режимах работы, включая вывод скважины на режим.

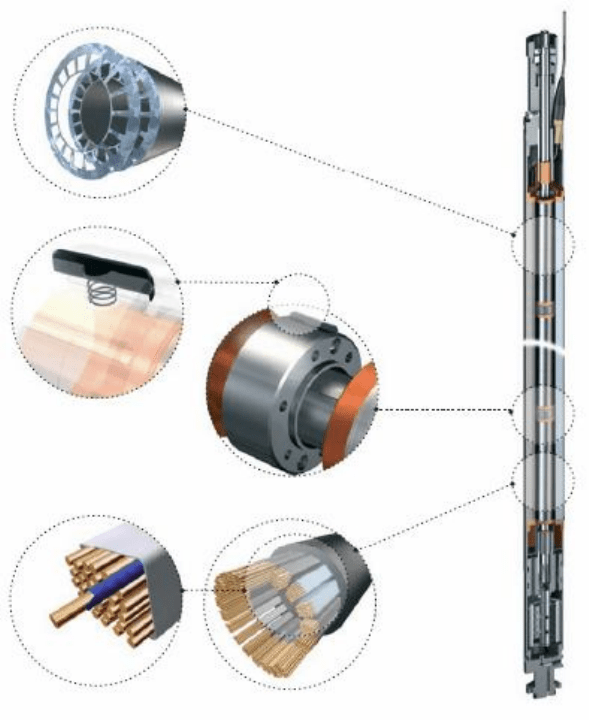

Рисунок 4.6 – Погружной электродвигатель (ПЭД)
Справочник инженера по добыче нефти
А.Н. Лопухов 2008год
199
В шифре двигателя ПЭДУСК-125-117ДВ5 ТУ 16-652.029 - 86
приняты следующие обозначения: ПЭДУ - погружной электродвигатель
унифицированный; С - секционный (отсутствие буквы - несекционный); К
- коррозионностойкий (отсутствие буквы - нормальное); 125 - мощность,
кВт; 117 - диаметр корпуса, мм; Д - шифр модернизации гидрозащиты
(отсутствие буквы - основная модель); В5 - климатическое исполнение и
категория размещения.
В шифре электродвигателя ПЭДК45-117В приняты следующие
обозначения: ЭД - электродвигатель; К - коррозионностойкий (отсутствие
буквы - нормальное исполнение); 45 - мощность, кВт; 117 - диаметр
корпуса, мм; В - верхняя секция (отсутствие буквы - несекционный, С -
средняя секция, Н - нижняя секция).

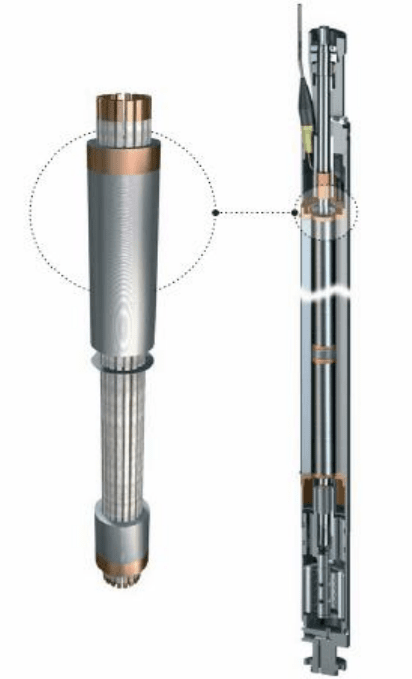

Рисунок 4.7 – Погружной электродвигатель серии ПЭДУК
