Справочник инженера по добыче нефти
А.Н. Лопухов 2008год
220
ПБ92Т Гидрозащита закрытого типа, по
конструкции аналогична гидрозащите ПБ92.
Отличается тем, что комплектуется
резинотехническими изделиями из резины типа
AFLAS с теплостойкостью до 200°C.
1ПБ92 Гидрозащита закрытого типа, по
конструкции аналогична гидрозащите 2ПБ92.
Отличается наличием осевого подшипника,
способного воспринимать осевые нагрузки
насоса до 500кг. Применяется в комплектации с
насосами, в которых отсутствует узел осевой
пяты.
1ПБ92A Гидрозащита закрытого типа, по
конструкции аналогична гидрозащите 1ПБ92.
Отличается наличием гидродинамического осевого
подшипника повышенной несущей способности,
способного воспринимать осевые нагрузки насоса
до750кг. Применяется в комплектации с насосами, в
которых отсутствует узел осевой пяты.
2ПБ92 Гидрозащита закрытого типа.
Имеет две диафрагменные секции и три
торцевых уплотнения. Это обеспечивает более
надежную защиту двигателя от попадания
пластовой жидкости. Диафрагмы протектора
изготавливаются из теплостойкой резины (до
+150
о
С). Сброс излишков масла происходит
через три обратных клапана, установленных
последовательно. Рекомендуется для применения
в скважинах с повышенным газосодержанием.
3ПБ92 Гидрозащита закрытого типа, по
конструкции аналогична гидрозащите ПБ92,
имеет повышенную компенсационную
способность. Предназначена для секционных
электродвигателей мощностью от 140 до 300кВт.
Отличается тем, что комплектуется
резинотехническими изделиями из резины типа
AFLAS с теплостойкостью до 200°C.
4ПБ92 Гидрозащита закрытого типа, по
конструкции аналогична гидрозащите 3ПБ92.
Отличается наличием осевого подшипника,
способного воспринимать осевые нагрузки
насоса до 500кг. Применяется в комплектации с
насосами, в которых отсутствует узел осевой
пяты.

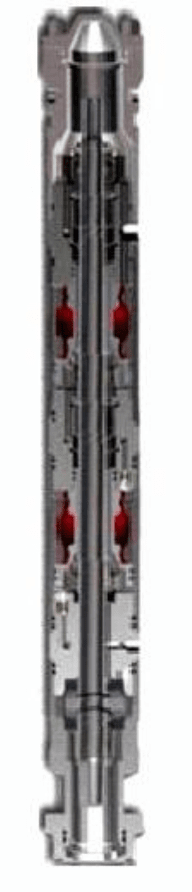

Рисунок 4.9 –
Гидрозащита
однокорпусная типа
ПБ
Справочник инженера по добыче нефти
А.Н. Лопухов 2008год
221
4ПБ92А Гидрозащита закрытого типа, по конструкции
аналогична гидрозащите 4ПБ92. Отличается наличием
гидродинамического осевого подшипника повышенной несущей
способности, способного воспринимать осевые нагрузки насоса до 750кг.
Применяется в комплектации с насосами, в которых отсутствует узел
осевой пяты.
ПБ103 Гидрозащита закрытого типа, по конструкции аналогична
гидрозащите 4ПБ92А. Отличается наличием гидродинамического осевого
подшипника увеличенного габарита, способного воспринимать осевые
нагрузки насоса до 1200кг. Применяется в комплектации с насосами, в
которых отсутствует узел осевой пяты.
ПБ 114 По конструкции аналогична гидрозащите 4ПБ92,
отличается геометрическими размерами и предназначена для двигателей
большей мощности и габаритов в комплектации с насосами, каждая
секция которых имеет свою осевую опору.
ПБ 114 А По конструкции аналогична гидрозащите ПБ114,
Отличается наличием гидродинамического осевого подшипника
повышенной несущей способности, способного воспринимать осевые
нагрузки насоса до 1500кг. Применяется в комплектации с насосами, в
которых отсутствует узел осевой пяты.
ПБ130 Гидрозащита закрытого типа, по конструкции аналогична
гидрозащите ПБ114. Отличается наличием гидродинамического осевого
подшипника увеличенного габарита и повышенной несущей способности,
способного воспринимать осевые нагрузки насоса до 2000кг. Применяется
в комплектации с насосами, в которых отсутствует узел осевой пяты.
Технические характеристики гидрозащит типа ПБ
Таблица 4.26
Параметры
протекторов
ПБ92,
ПБ92Т
1ПБ92 1ПБ92А 2ПБ92
3ПБ92,
3ПБ92
Т
4ПБ9
2
1 2 3 4 5 6 7
Мощность,
передаваемая
протектором, кВт,
не более
125 300
Мощность,
потребляемая
протектором, кВт,
не более
0,4 0,5 0,4 0,4 0,5
Комплектуются с
ПЭД:
Мощность, кВт;
до 45 до 125 140-300
Справочник инженера по добыче нефти
А.Н. Лопухов 2008год
222
Окончание таблицы 4.26
1 2 3 4 5 6 7
Диаметр корпуса
(габарит), мм;
103, 117
Максимальная
допустимая осевая
нагрузка на вал, кг
100 500 750 100 100 500
Частота вращения
вала, об/мин, не
более
3000
Количество
диафрагм
1 2 2 2 2 2
Количество
торцевых
уплотнений
2 3 3 3 2 2
Объем
заливаемого
масла, л
- гидрозатворная
секция
- диафрагменная
секция
1,62
2,65
-
5,4
-
5,4
-
5,4
1,6
5,3
1,6
5,3
Масса, кг 55 66 66 65 70 70
Диаметр корпуса,
мм
92
Длина монтажная,
мм
1870 2330 2310 2310 2773 2793
Диаметр вала 25
Технические характеристики гидрозащит типа ПБ
Таблица 4.27
Параметры
протекторов
ПБ92,
ПБ92Т
1ПБ92 1ПБ92А 2ПБ92
3ПБ92,
3ПБ92Т
1 2 3 4 5 6
Мощность,
передаваемая
протектором, кВт, не
более
300
450
Мощность,
потребляемая
протектором, кВт, не
более
0,5 0,5
0,7 0,7
Комплектуются с
ПЭД: Мощность, кВт;
до 45
140-300 до 450
Справочник инженера по добыче нефти
А.Н. Лопухов 2008год
223
Окончание таблицы 4.27
1 2 3 4 5 6
Диаметр корпуса
(габарит), мм;
103, 117 103, 117, 130
Максимальная
допустимая осевая
нагрузка на вал, кг
750 1200 200 1500 2000
Частота вращения
вала, об/мин, не более
3000
Количество диафрагм
2 2 2 2 2
Количество торцевых
уплотнений
2 2 2 2 2
Объем заливаемого
масла, л
- гидрозатворная
секция
- диафрагменная
секция
1,6
5,3
2,5
9
Масса, кг
70 72 100 100 110
Диаметр корпуса, мм
92 103 114 130
Длина монтажная, мм
2793 2773 2775 2775 2775
Диаметр вала
25 35
Газосепараторы
Самым действенным методом защиты насоса от вредного влияния
газа является применение газосепараторов и диспергаторов.
Газосепаратор применяется при откачивании пластовой жидкости,
содержащей свыше 25 - до 55% (по объему) свободного газа у приемной
сетки насоса.
Газосепаратор устанавливается между входным модулем и нижней
секцией насоса. При большом газовом факторе хорошо зарекомендовали
себя газосепараторы, работающие в тандеме. Так же газосепаратор может
быть совмещен с приемной сеткой, что исключает необходимость во
входном модуле насоса.
Принцип действия газосепаратора основан на использовании
центробежной силы для удаления свободного газа. Газ удаляется в
затрубное пространство, при этом исключается образование газовых
пробок в насосе, благодаря чему обеспечивается стабильная работа УЭЦН
и повышается наработка на отказ.
Справочник инженера по добыче нефти
А.Н. Лопухов 2008год
224

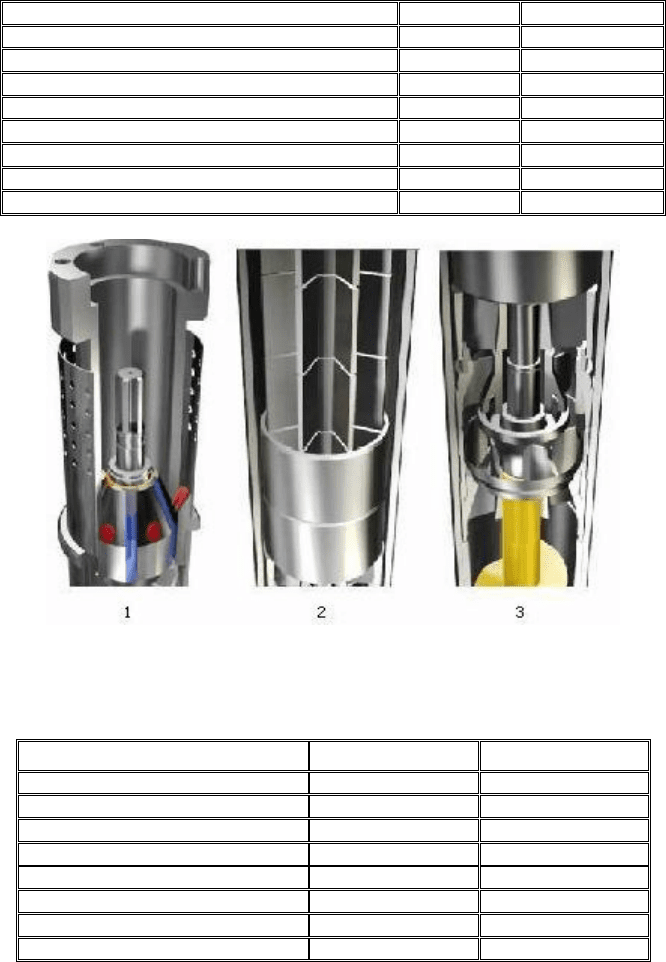

Рисунок 4.10 – Газосепараторы типа ГСА5А, ГСА5-4.
Технические характеристики газосепараторов типа ГСА5А, ГСА5-4
Таблица 4.28
Параметры ГСА5А ГСА5-1 ГСА5-3 ГСА5-4
1 2 3 4 5
Максимальное содержание
свободного газа, %.
55 53 55 55
Температура откачиваемой
жидкости, ºС.
120 120 120 120
Коэффициент сепарации, не менее. 0,8 0,7 0,7 0,7
Подача в рабочей зоне, м
3
/сут. 50-430 25-250 25-100 25-130
Справочник инженера по добыче нефти
А.Н. Лопухов 2008год
225
Продолжение таблицы 4.28
1 2 3 4 5
Частота вращения вала, об/мин. 3000 3000 3000 3000
Масса, кг. 34,5/40,1 25 26 33/35
Длина монтажная, мм. 965/1094 767 784 830/940
Диаметр корпуса, мм. 103 92 92 92
Максимальное содержание попутной
воды, %.
99 99 99 99
Максимальная плотность жидкости,
кг/м
3
.
1400 1400 1400 1400
Максимальная кинематическая
вязкость однофазной жидкости, при
которой обеспечивается работа
газосепаратора без изменения напора
и КПД, мм
3
/с.
1 1 1 1
Максимальная массовая
концентрация твердых частиц, г/л.
0,1;0,5;1 0,5 0,5 1
Микротвердость частиц по Моосу
балов, не более.
5 5 5 5
Максимальная концентрация
сероводорода, г/л.
1,25 1,25 0,01 1,25
Габаритные размеры газосепараторов
Таблица 4.29
Наименование Длина, мм. Масса, кг. Диаметр, мм.
ГСАКИ5А 985 34,5 103
ГСАНКИ5А 1094 38,8 103
2ГСАНКИ5А 1094 40,1 103
3ГСАНКИ5А 1094 38,4 103
4ГСАНКИ5А 1094 38,4 103
ГСА5-4 830 33 92
1ГСА5-4 830 33 92
2ГСА5-4 830 33 92
ГСАН5-4 940 35 92
2ГСАН5-4 940 35 92
Справочник инженера по добыче нефти
А.Н. Лопухов 2008год
226

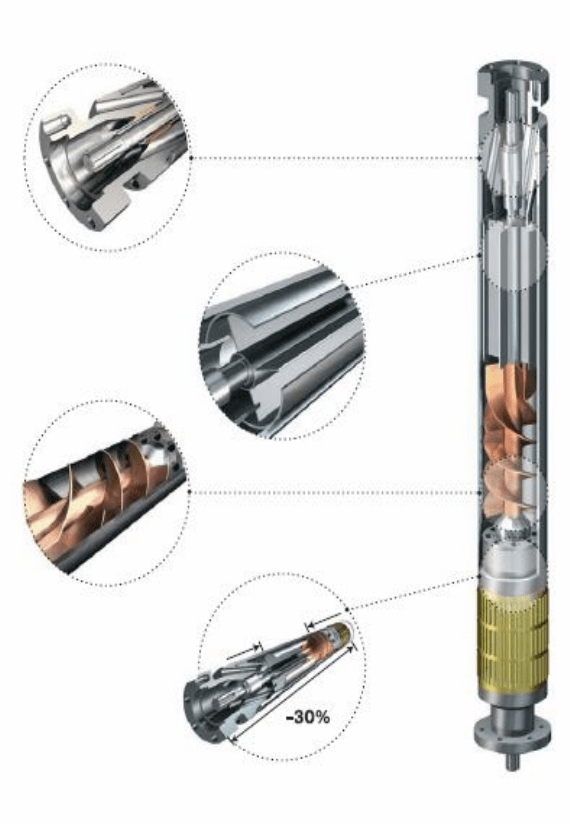

Рисунок 4.11 – Газосепаратор ГСА5-1. Общая длина
газосепаратора снижена на 30%.
Справочник инженера по добыче нефти
А.Н. Лопухов 2008год
227
Технические характеристики газосепараторов типа МНГ
Таблица 4.30
Обозначение модуля МНГ(К) - 5 МНГ(К) – 5А
Подача в рабочей зоне, м
3
/сут. 25 - 250 90 - 360
Напор, м. 4 4,6
Потребляемая мощность, кВт. 1,5 1,9
КПД, % 20 25
Количество ступеней, шт. 1 1
Масса, кг. 26 34,2
Длина, мм. 945 1120
Диаметр, мм. 92 103

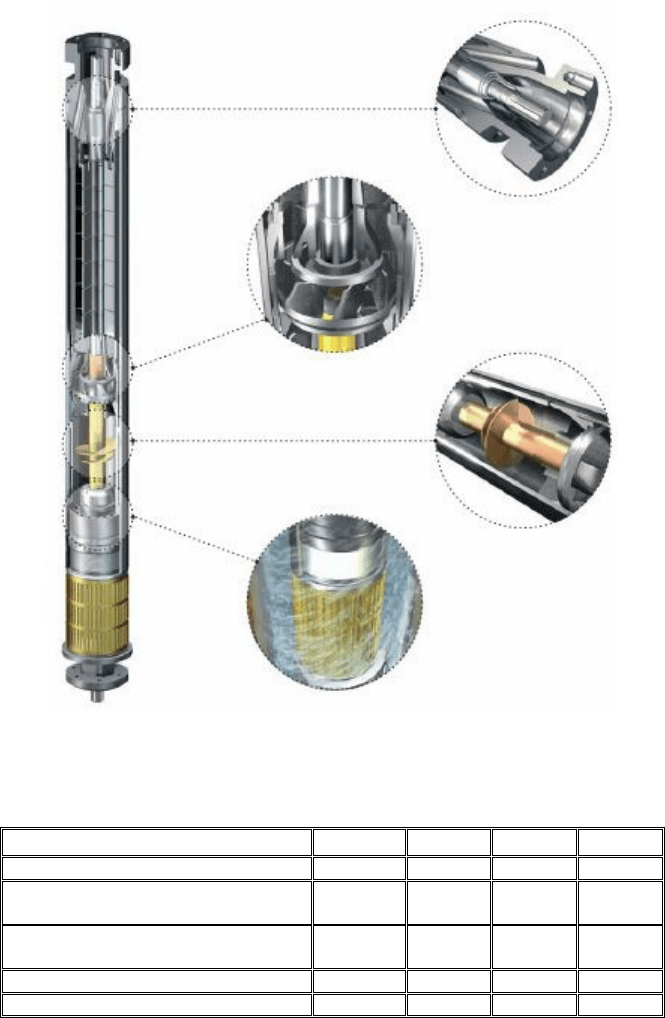

Рисунок 4.12 – Газосепаратор типа МНГ(К) - 5
1 сетка сброса газа; 2 камера сепаратора; 3 центробежная ступень
Технические характеристики газосепараторов МНГН
Таблица 4.31
Обозначение модуля МНГН(К) - 5 МНГН(К) – 5А
Подача в рабочей зоне, м
3
/сут. 25 - 250 90 - 360
Напор, м. 4 4,6
Потребляемая мощность, кВт. 1,5 1,9
КПД, % 20 25
Количество ступеней, шт. 1 1
Масса, кг. 32 38,5
Длина, мм. 1155 1332
Диаметр, мм. 92 103
Справочник инженера по добыче нефти
А.Н. Лопухов 2008год
228
Газосепараторы габаритов 5 и 5А:
типа МНГБ5 и МНГБ5А (ТУ 3665-003-
00217780-98)
типа 3МНГБ5 и 3МНГБ5А - для работы с
насосами типа 10ЭЦНД и 10ЭЦНМ с опорой вала на
вал гидрозащиты.
Газосепараторы устанавливаются на входе
насоса вместо входного модуля и предназначены для
уменьшения количества свободного газа в пластовой
жидкости, поступающей на вход погружного
центробежного насоса.
Все газосепараторы, за исключением
исполнения 3МНГБ, выпускаются с осевыми опорами
вала из керамики.
В конструкции газосепараторов типа 3МНГБ
осевая опора вала отсутствует, при этом вал
газосепаратора опирается на вал протектора.
газосепараторы снабжены защитной гильзой,
предохраняющей корпус газосепаратора от
гидроабразивного износа.
основания и защитные гильзы корпуса
газосепаратора выполнены из нержавеющей стали,
для повышения сопротивляемости гидроабразивному
износу.
стыки соединений уплотнены резиновыми
кольцами для защиты от прорыва газа в соединении.
установлен промежуточный радиальный
подшипник для повышения жесткости вала.
радиальные подшипники выполнены из
карбида вольфрама.
Условия эксплуатации
Таблица 4.32
Водородный показатель 6,0-8,5 рН
Концентрация твердых частиц в
пластовой жидкости
0,5 г/л
Микротвердость частиц по шкале Мооса
не более 7
баллов
Максимальное содержание свободного
газа на входе в газосепаратора по объему
не более
55%
Температура откачиваемой жидкости
не более
135
o
С

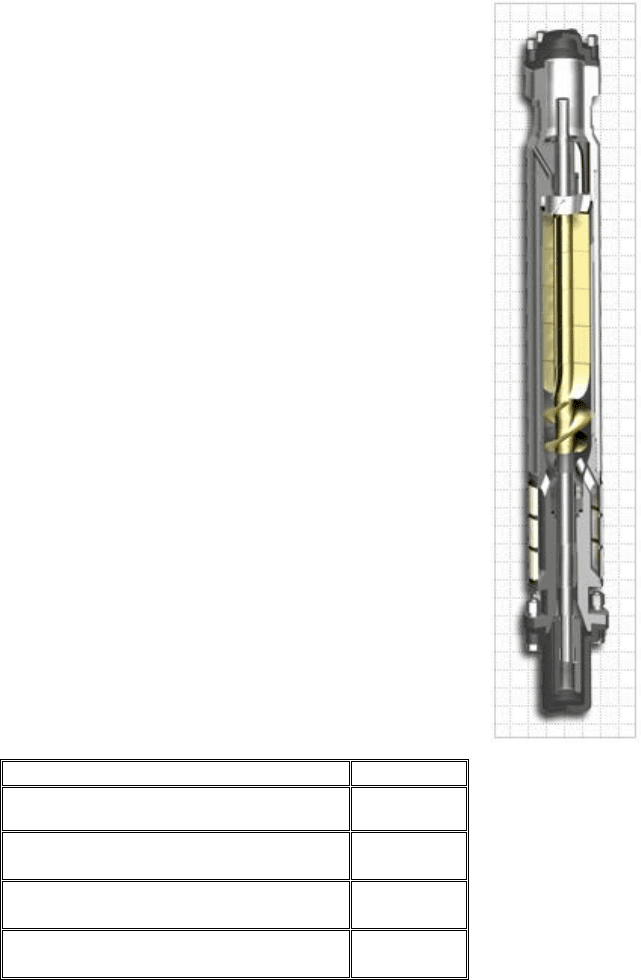

Рисунок 4.13 –
Газосепаратор
типа МНГБ5
Справочник инженера по добыче нефти
А.Н. Лопухов 2008год
229
Технические характеристики газосепараторов типа МНГБ
Таблица 4.33
Типоразмер
насоса
Подача
однофазной
жидкости,
м
3
/сут
Максимальная
мощность на
валу, кВт.
Диаметр
корпуса,
мм.
Диаметр
вала, мм.
Масса,
кг.
Длина,
мм
Без промежуточных опор вала
МНГБ5-04КМ до 250 95 92 20 27,5 717
3МНГБ5-04КМ до 250 95 92 20 27,5 717
МНГБ5А-04КМ до 250 95 92 20 28 717
3МНГБ5А-04КМ до 250 95 92 20 27,5 717
МНГБ5А-КМ 250-800 103 22 30 752
3МНГБ5А-КМ 250-800 103 22 30 752
3.2МНГБ5А-КМ 250-800
135 (250 с
плавным пуском
и
высокопрочными
валами)
103 22 60 1286
Без приемных отверстий
3МНГБ5А.20-
6МВ
до 250 95 92 20 17 615
3МНГБ5.20-6МВ до 250 95 92 20 17 615
3МНГБ5А-8МВ 250-800 103 22 28 678
3МНГБ5А-6ПР 250-800
135 (250 с
плавным пуском
и
высокопрочными
валами)
103 22 26 678
Структура условного обозначения Х МН Г Б 5(5А) 04 К М
1 2 3 4 5 6 7 8
1 - конструктивное исполнение газосепаратора: (цифра не
проставляется для газосепараторов с осевой опорой вала; 2- сдвоенный
газосепаратор; 3 - без осевой опоры вала);
2 - модуль насосный;
3 - газосепаратор;
4 - изготовление ООО «Борец»;
5 - группа насоса, с которым используется газосепаратор;
6 - исполнение с промежуточным подшипником;
7 - коррозийностойкое исполнение;
8 - модернизированная конструкция.
Газосепаратор-диспергатор ГДБ5
Газосепаратор - диспергатор предназначен для измельчения
газовых включений в пластовой жидкости, подготовки однородной
