системы (5), вытекающих из вариационных принципов [11]. Системы
аналогий на основе обобщенных параметров для различных физиче-
ских явлений представлены в табл. 1 и 2.
Как видно из таблиц, многие физические явления представлены по-
тенциальной и кинетической аналогией, причем для электростатики маг-
нетизм представляется как кинетическая аналогия. На этом основаны из-
вестные электромеханические аналогии, где масса и упругость аналогич-
ны, соответственно, индуктивности и емкости. У тепловых и диффузион-
ных процессов есть только потенциальная часть. Для тепловых процессов
в качестве параметра системы (обобщенной координаты) используется
энтропия (в отличие от известных электротепловых аналогий, где в каче-
стве такого параметра обычно выступает количество тепла). Это пример
того, что обобщенные параметры системы не всегда строго соответству-
ют общепринятым параметрами в специальных областях технических
дисциплин. Похожая ситуация создалась и с элементами магнитостатики,
где аналогом импульса выступает магнитный поток.
Представленные аналогии не всегда привычны для узких специа-
листов, но лучше описывают сложные процессы, протекающие во
взаимодействии систем различной физической природы, так как осно-
ваны на общих принципах сохранения энергии (3), определения мощ-
ности (Вт) в произведении обобщенных сил и скоростей и размерности
действия (Дж·с) в произведении обобщенных импульсов и координат.
В рамках каждого вида физической системы (механическая, элек-
трическая и т. д.) можно выделить пассивные идеальные элементы:
диссипативного типа (сопротивление, проводимость); емкостного типа
(упругость, теплоемкость); индуктивного типа (масса, момент инер-
ции, индуктивность). Идеальные элементы характеризуют определен-
ные фундаментальные свойства физических систем и с некоторыми
допущениями могут быть соотнесены с конкретными конструктивны-

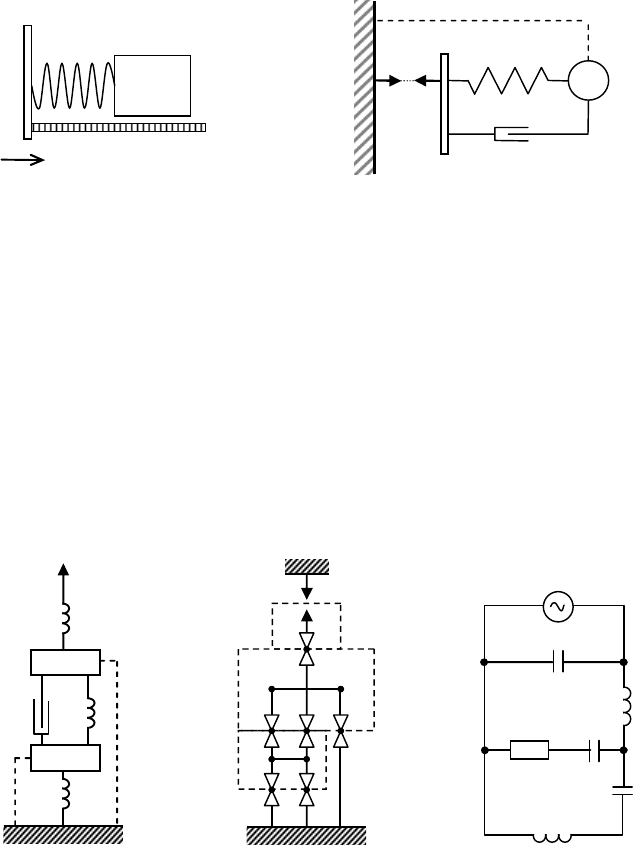

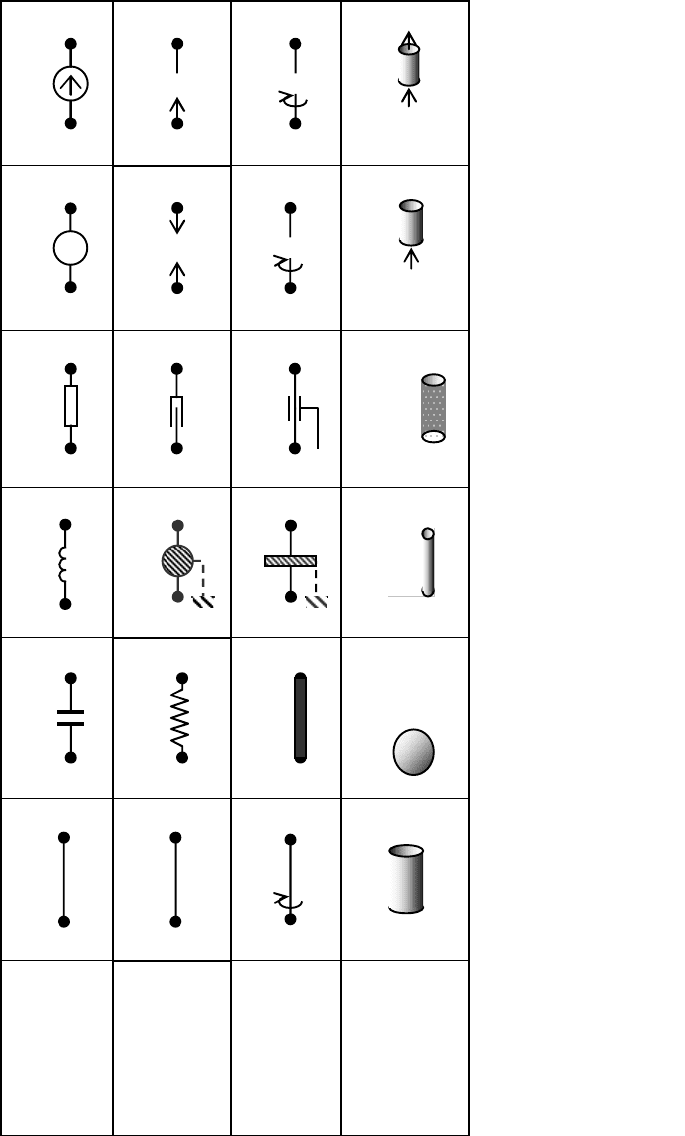

ми элементами технической системы. Их схематичное изображение и
физические аналогии представлены в табл. 3. Наряду с пассивными
элементами систем используют идеальные проводники и идеальные
источники обобщенных сил и потоков [12]. Таким образом, техническая
система одной физической природы может быть схематично представ-
