— точечную, или питтинговую (д), которая поражает металл в отдель-

ных точках на большую глубину, в некоторых случаях насквозь;

— межкристаллитную коррозию (е) – коррозию по границам кристалли-

тов металла; распространяется на обширной поверхности металла и на

большую глубину. Этот вид коррозии опасен тем, что внешний вид металли-

ческого изделия не изменяется

, но при этом металл теряет прочность и пла-

стичность, например, коррозия стали Х18Н10 после ее нагрева до 600°С.

Растрескивающая коррозия (ж) – это коррозия металла при одновремен-

ном воздействии на металл коррозионной среды и механических напряже-

ний, при этом скорость коррозии металла резко возрастает, например, сезон-

ное растрескивание холодно деформированных

α- и β-латуней, содержащих

более 10% цинка.

Неравномерная коррозия более опасна, чем равномерная, так как вызы-

вает в отдельных местах значительное уменьшение сечения.

Приведенная классификация условна, потому что реальные формы кор-

розионных разрушений могут находиться между характерными типами, по-

казанными на рисунке.

2 ЭЛЕКТРОХИМИЧЕСКАЯ КОРРОЗИЯ

2.l Возникновение электродного потенциала

Электрохимическая коррозия металлов представляет собой самопроиз-

вольное разрушение металла вследствие электрохимического взаимодейст-

вия его с электролитом. Это гетерогенная реакция, протекающая на поверх-

ности металла. Причиной электрохимической коррозии является термодина-

мическая неустойчивость металла в данных коррозионных условиях.

Для понимания механизма электрохимической коррозии необходимо

установить, какие процессы наблюдаются на границе металл – раствор. На

границе двух соприкасающихся фаз при определенных условиях может воз-

никнуть разность потенциалов или, как принято говорить, скачок потенциа-

ла, например электродный потенциал – на границе металл – раствор; кон-

тактный потенциал – на границе двух различных металлов; контактный по-

тенциал второго рода – на границе металл

– газ; диффузионный потенциал –

на границе двух растворов, имеющих различную концентрацию растворен-

ного вещества, и др.

Скачок потенциала между двумя фазами определяется переходом заря-

женных частиц из одной фазы в другую или избирательной адсорбцией за-

ряженных или полярных частиц одной фазы на поверхности другой с обра-

зованием двойного электрического слоя.

Рассмотрим

механизм возникновения электродного потенциала. Элек-

тродом называется металл, погруженный в раствор электролита. Что же про-

исходит на поверхности металла при погружении его в раствор собственных

ионов?

В металле и растворе имеются одинаковые ионы – ионы металла. В ме-

талле эти ионы находятся в узлах кристаллической решетки и удерживаются

в ней благодаря энергии

связи ионов решетки. Чтобы вывести ион из кри-

сталлической решетки, необходимо затратить работу, равную энергии связи

ионов, которую также можно назвать работой выхода иона из металла.

В растворе ионы металла окружены полярными молекулами воды, т. е.

находятся в гидратированном состоянии. Чтобы вывести ион металла из рас-

твора необходимо совершить работу,

равную энергии гидратации, т. е. энер-

гии связи иона металла с молекулами воды.

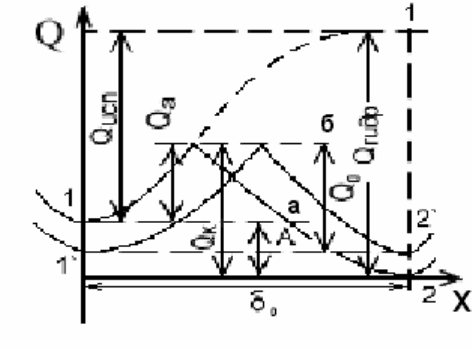

Рис. 2.1 Схема изменения энергии при испарении катиона металла в вакуум

и при переходе в раствор: а – момент погружения металла в

раствор его соли; б – момент установления равновесия

Установление электродного потенциала на металле зависит от соотно-

шения энергии кристаллической решетки и энергии гидратации ионов. На-

ходящиеся на поверхности металла катионы имеют запас потенциальной

энергии, отвечающей значению энергии в точке 1 (нижняя) на рис. 2.1. От-

рыв катиона от поверхности металла с переходом в вакуум требует значи-

тельной энергии (пунктирная кривая 1-1),

соответствующей энергии испаре-

ния Q

исп

. Полярные молекулы воды (или другого растворителя), ориентиру-

ясь вокруг поверхностных катионов металла, облегчают переход катионов в

раствор с освобождением энергии гидратации, так как уровень энергии гид-

ратированного иона ниже, чем катиона в вакууме, на величину Q

гидр

. По-

тенциальная энергия катионов, находящихся в растворе, в пределах двойного

электрического слоя отвечает точке 2.

Для перехода в раствор поверхностный катион металла должен преодо-

леть лишь энергетический барьер Q

. Разность уровней потенциальных энер-

гий в точках 1 и 2, равная А, соответствует работе процесса перехода ионов

металла в раствор. Для перехода из раствора в металл гидратированный ка-

тион должен преодолеть энергетический барьер Q

Согласно теории А.Н. Фрумкина, при взаимодействии металла и рас-

твора протекают два сопряженных процесса:

1. Переход ионов из металла в раствор с образованием гидратированных

ионов (анодный процесс):

Me + mН

O = Ме

· mН

O + ne.

Скорость этого процесса, измеренная числом ионов, переходящих из

одной фазы в другую через единицу поверхности в единицу времени, может

быть выражена через плотность тока

2. Переход ионов из раствора с выделением их на поверхности металла

в виде нейтральных атомов, входящих в состав кристаллической решетки

металла (катодный процесс):

Ме

· mН

O + ne = Ме + mН

Скорость катодного процесса выражается через соответствующую

плотность тока

. Какой из этих процессов преобладает, определяется уров-

нем потенциальной энергии катионов в узлах кристаллической решетки ме-

талла U

Ме

и в растворе U

Если U

Ме

> U

, то преобладает анодный процесс, суммарная скорость

которого i

–

. Раствор получает избыточный положительный заряд в

виде катионов металла, а поверхность металла приобретает избыточный от-

рицательный заряд оставшихся электронов. Переход части катионов в рас-

твор сопровождается снижением средней потенциальной энергии поверхно-

стных катионов (точка 1 перемещается вниз до точки 1′), появлением на ме-

таллической поверхности избыточных отрицательных зарядов и повыше-

нием

энергетического барьера Q

. Повышение концентрации ионов у по-

верхности металла сопровождается ростом потенциальной энергии (точка 2

перемещается вверх до точки 2′), приобретением раствором избыточного по-

ложительного заряда и снижением энергетического барьера Q

. По мере уве-

личения концентрации катионов у поверхности, с ростом величины заряда

раствора и металла, затрудняется протекание прямого процесса и облегчает-

ся протекание обратного процесса, т. е. переход ионов металла из раствора в

кристаллическую решетку.

Когда энергетические уровни ионов на поверхности металла и в раство-

ре становятся одинаковыми, т. е

. U

Ме

= U

, устанавливается динамическое

равновесие. Равновесие характеризуется тем, что Q

= Q

и скорости

анодного и катодного процессов также равны:

= i

, где i

— плотность

тока обмена.

Рис. 2.2 Двойной электрический слой системы: а – Zn/ZnSO

; б – Cu/CuSO

Вследствие электростатического притяжения катионов и избыточных

электронов на поверхности металла ионы металла не могут удалиться вглубь

раствора, а находятся у поверхности. Образуется двойной электрический

слой (рис.2.2,а). Разность электрических потенциалов, возникающая на гра-

нице металл — раствор, вследствие избыточных зарядов, называется элек-

тродным потенциалом.

Если U

Ме

< U

, то потенциальная энергия катиона в металле меньше по-

тенциальной энергии гидратированного иона. Тогда в начальный момент

происходит не растворение, а осаждение металла из раствора, суммарная

скорость которого i

= i

– i

. При этом поверхность металла приобретает из-

быточный положительный заряд катионов, a оставшийся в приэлектродном

пространстве избыток анионов сообщает ему отрицательный заряд. Положи-

тельный заряд поверхности металла затрудняет дальнейшее осаждение ка-

тионов и облегчает обратный процесс — переход ионов металла из решетки

в раствор. В результате в системе устанавливается динамическое равновесие

и возникает

двойной электрический слой с противоположным распределени-

ем зарядов, т. е. поверхность металла заряжается положительно, а в растворе

у поверхности металла образуется избыток анионов (рис.2.2,б).

Таким образом, независимо от энергетических соотношений, наступает

динамическое равновесие между металлом и раствором его соли, которое

характеризуется определенным по величине и знаку равновесным потенциа-

лом.

2.2 Равновесные и неравновесные электродные потенциалы

При погружении металлов в раствор любого электролита возникает

электродный потенциал. Если в установлении потенциала принимают уча-

стие только собственные ионы металла (заряды переносятся только ими), то

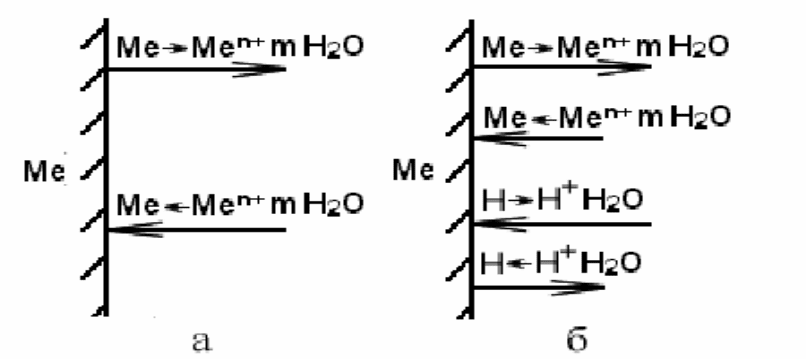

такой потенциал называют равновесным, или обратимым (рис. 2.3, а). Вели-

чина равновесного электродного потенциала зависит от природы металла и

растворителя, температуры, активности ионов металла в

растворе.

Равновесные потенциалы металлов, определенные для активности ионов

металла в растворе, равной единице, при температуре 25°С, называют стан-

дартными электродными потенциалами. Стандартные электродные потен-

циалы можно рассчитать по изменению изобарно – изотермических потен-

циалов электродных процессов, отнесенных к 1 молю металла и выраженных

в вольтах:

ΔG = – nFE; E = – (ΔG/nF). (2.1)

По известным значениям энергии Гиббса реакции (ΔG) можно рассчи-

тать величину электродного потенциала. Уравнение (2.3) показывает пре-

вращение химической энергии в электрическую и обратно.

Значения стандартных электродных потенциалов для некоторых метал-

лов приведены в табл.2.1.

Ряд металлов, расположенный по возрастанию положительных значе-

ний стандартных электродных потенциалов, называется рядом напряжений.

Положение металла

в ряду определяет его химическую активность, окисли-

тельные и восстановительные свойства. Чем более отрицательное значение

потенциала имеет металл, тем в большей степени возрастает его способность

к окислению.

Таблица 2.1

Электрод

⏐K↔

⏐Al↔ Ti

⏐Ti↔

⏐Mn↔Zn

⏐Zn↔

↔Cr

⏐Cr

, В - 2,925 - 1,66 - 1,63 - 1,18 - 0,762 - 0,74

Электрод

⏐Fe

⏐H

↔ Cu

⏐Cu

⏐Hg

⏐Pd

⏐Pt↔

, В - 0,447 0,000

+ 0,337

+ 0,799 + 0,987 + 1,19

Зависимость равновесного электродного потенциала от активности ио-

нов металла в растворе и температуры определяется формулой Нернста:

anFRTEE ln)/(

(2.2)

где E

— стандартный электродный потенциал металла, В; Т — температура

измерения потенциала, К; n — степень окисления металла; F — число Фа-

радея, 96500 Кл; R — универсальная газовая постоянная, 8,31 Дж/К; а — ак-

тивность ионов металла в растворе, г-ион/л.

Подставив значения всех констант (при Т = 298 К) в формулу 2.2, полу-

чим:

anEE lg)/059,0(

(2.3)

Пример. Определить потенциал медного электрода в растворе CuSO

если а

= 0,001г-ион/л, E

= + 0,337 В:

E = 0,337 + (0,059/2) lg 10

–3

= 0,337 – 0,088 = + 0,249 (В).

Во многих практических случаях на металлах (медь, ртуть, серебро) ус-

танавливаются равновесные, или обратимые, потенциалы. Абсолютные зна-

чения стандартных потенциалов определить экспериментально и вычислить

теоретически не представляется возможным. В связи с этим их определяют

по отношению к стандартному водородному электроду, потенциал которого

условно принят равным нулю.

Если в установлении

электродного потенциала принимают участие не

только собственные ионы металла, но и другие ионы и атомы, то возникают

неравновесные, или необратимые, потенциалы. Условием образования не-

равновесного потенциала является равенство скоростей переноса зарядов в

прямом и обратном направлениях, т. е. баланс заряда, но баланс массы при

этом не соблюдается, так как в передаче

зарядов принимают участие различ-

ные частицы (рис. 2.3, б).

Рис. 2.3 Схема установления потенциалов: а – равновесного; б – неравновесного.

Устойчивое во времени значение необратимого электродного потен-

циала металла, соответствующее равенству сумм скоростей анодных и ка-

тодных процессов, называют стационарным потенциалом металла. Металл

преимущественно растворяется, а баланс зарядов, переносимых в обратном

направлении, компенсируется ионами металла и другими частицами, напри-

мер переходом Н

из раствора в газовую фазу.

Таким образом, при установлении на металле необратимого электродно-

го потенциала может происходить электрохимическое растворение металла

Me + mH

O → Me

O+ne (анодный процесс)

и восстановление какого-либо деполяризатора (иона или молекулы), на-

ходящегося в растворе, напрмер, ионов водорода:

O + e → H + H

O (катодный процесс).

К необратимым электродным потенциалам относятся потенциалы мно-

гих металлов в растворах собственных ионов (никель, железо, хром, титан и

др.). Для неравновесных потенциалов формула Нернста неприменима, так

как электродный потенциал определяется несколькими параллельными реак-

циями.

Величины необратимых электродных потенциалов металлов зависят как

от внутренних факторов, связанных с природой металла,

так и от внешних,

связанных с составом электролита и физическими условиями. К внутренним

факторам относятся: физико-химическое состояние и структура металла, со-

стояние поверхности, наличие механических деформаций и напряжений и

др. Внешние факторы — это химическая природа растворителя, природа и

концентрация растворенных газов, температура, давление, перемешивание

раствора и др.

Неравновесные электродные потенциалы

определяются только опыт-

ным путем. В табл.2.2 приведены опытные значения стационарных потен-

циалов ряда металлов в нейтральных средах.

Таблица 2.2

Потенциал Al Zn Cr Fe Ni Cu

, В - 1,66 - 0,762 - 0,74 - 0,44 - 0,23 + 0,337

стац.

3% NaCl

- 0,63 - 0,83 + 0,23 - 0,50 - 0,02 + 0,05

стац.

- 0,47 - 0,81 - - 0,5 + 0,035 + 0,24

Для решения вопроса, является ли потенциал данного металла в каком-

либо электролите обратимым или необратимым, следует сопоставить теоре-

тическое значение, рассчитанное по уравнению (2.3), и значение электродно-

го потенциала металла, полученное опытным путем.

2.3 Строение двойного электрического слоя

Как было показано ранее, на границе металл – раствор образуется двой-

ной электрический

слой. Ионы, скопившиеся у поверхности металла при ус-

тановлении равновесия, не могут покинуть приэлектродный слой и удалить-

ся от него вглубь раствора. Этому препятствует электростатическое притя-

жение между ионами и избыточным зарядом на поверхности металла. Одна-

ко двойной электрический слой может образоваться и без перехода заряжен-

ных частиц из фазы

в фазу. В этом случае образование двойного слоя воз-

можно за счет избирательной адсорбции ионов одной фазы на поверхности

другой, например специфическая адсорбция анионов хлора из водного раст-

вора соли на поверхности какого-либо инертного металла. Это приводит к

появлению в прикатодном слое избыточного отрицательного заряда и поло-

жительного заряда в

близлежащем слое раствора.

Строение двойного слоя и изменение потенциала с увеличением рас-

стояния от поверхности металла для растворов, не содержащих поверхност-

но-активных веществ, показаны на рис.2.4,а; для растворов, содержащих по-

верхностно-активные анионы — на рис.2.4,б. Согласно теории Штерна,

двойной электрический слой подразделяется нa плотную часть δδ

, толщина

которой равна среднему радиусу ионов электролита, и диффузную часть, где

концентрация ионов постепенно падает, достигая концентрации, свойствен-

ной данному раствору в целом.

а б

Рис. 2.4 Строение двойного электрического слоя: а – при отсутствии в растворе

поверхностно-активных веществ; б – при их наличии

Величина электродного потенциала складывается из потенциалов плот-

ной ψψ и диффузной ψζ′ частей двойного слоя:

=ψ ψψ + ζ′ψ′. Общая толщина двойного слоя слагается из толщины,

приблизительно равной радиусу сольватированного иона (плотная часть

двойного слоя), и толщины диффузной части двойного слоя: μμ = δδ

+ λλ.

Толщина диффузной части двойного слоя зависит от природы и особен-

но от концентрации раствора. В чистой воде толщина диффузной части

уменьшается, а с повышением температуры, вследствие теплового движения

раствора — увеличивается.

По теории Штерна, в плотной части двойного слоя ионы удерживаются

не только электростатическими силами, но и силами специфической адсорб

ции, т. е. силами некулоновского происхождения. Поэтому в растворах, со-

держащих поверхностно – активные ионы, их число в плотной части двойно-

го слоя может быть не эквивалентным заряду поверхности металла, а пре-

восходить его на некоторую величину, зависящую от свойств ионов и заряда

металла.

Таким образом, следует различать две модели двойного

электрического

слоя, одна из которых относится к растворам, не содержащим поверхностно-

активных веществ (рис.2.4,а), другая — к растворам, содержащим специфи-

чески адсорбирующиеся ионы (рис.2.4,б).
