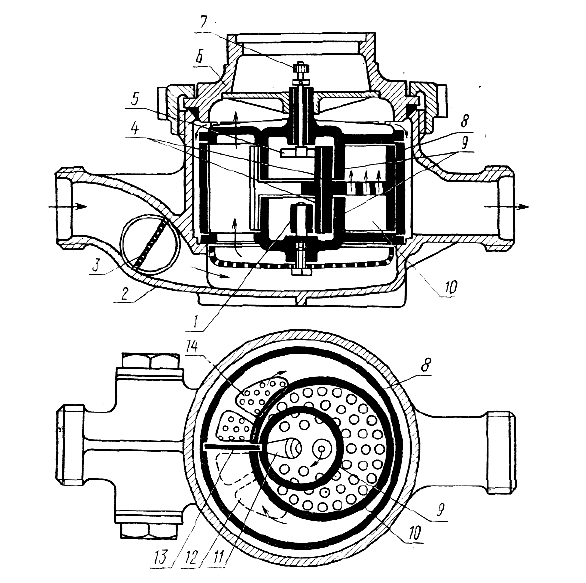

участке ва, заставляет ось кольца перемещаться в прежнем направлении. При
этом перемещении будет продолжаться заполнение полостей
1 и 4 и
вытеснение жидкости из полостей 2 и 3.

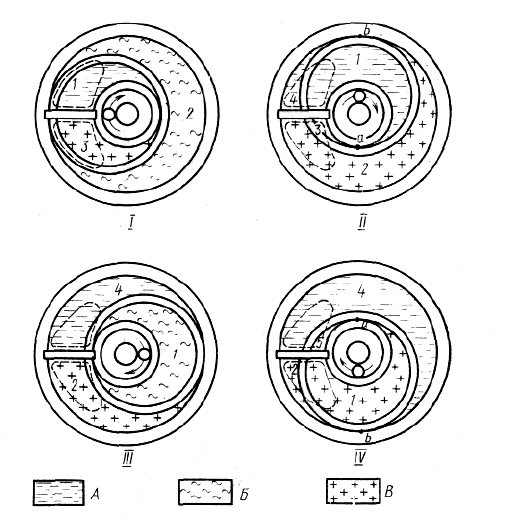

В положении
3 ось поршня находится на линии перегородки, и кольцо
поршня касается камеры в наиболее удаленной от перегородки точке.
Произошло дальнейшее увеличение объемов полостей
1 и 4, причем объем
полости
1 достиг своей наибольшей величины и уменьшение объемов полостей
2 и 3 — объем полости 3 сократился до нуля. Давление в полости 4,
сообщающейся с отверстием входа жидкости, больше чем в полости 2,
сообщающейся с отверстием выхода жидкости. Разность давлений в полостях 4
и 2, приложенная к наружной поверхности кольца, заставляет его ось
перемещаться в направлении, указанном стрелкой. При дальнейшем
перемещении будет продолжаться заполнение жидкостью полости
4 и
вытеснение жидкости сначала только из полости
2, а затем и из полости 1.
В положении
4 поршень повернулся на 90° по отношению к положению
3. Произошло дальнейшее увеличение объема полости 4, уменьшение объемов
полостей
1 и 2 и образование новой полости 5. Полости 4 и 5 сообщаются с
отверстием входа жидкости, а полости
1 и 2 — с отверстием выхода. Так как
давление в полости
4 больше, чем в полости У, то разность давлений,
приложенная к правому полукольцу поршня на участке
ав, заставляет поршень
перемещаться по направлению движения часовой стрелки. При этом объемы
полостей
4 и 5 будут увеличиваться, а полостей 1 и 2—уменьшаться. К концу
перемещения поршень займет исходное положение
1, причем объем полости 4
достигнет своей наибольшей величины, а объем полости
2 сократится до нуля.
Таким образом завершается один измерительный цикл, на протяжении
которого поршень вытесняет объем жидкости, теоретически равный сумме
объемов полости
2 в положении 1 и полости 1 в положении 3. Причем каждый
из объемов
2 и 1 равен произведению серпообразной площади на высоту
измерительной камеры.

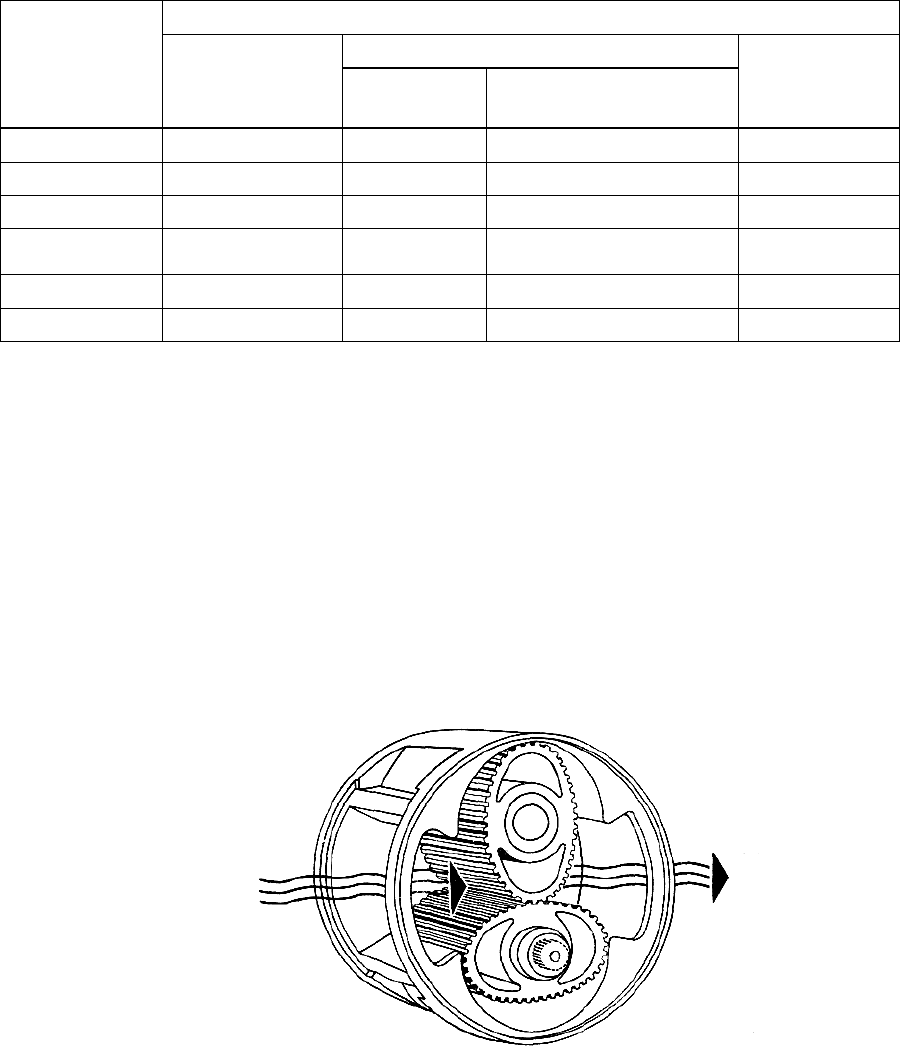

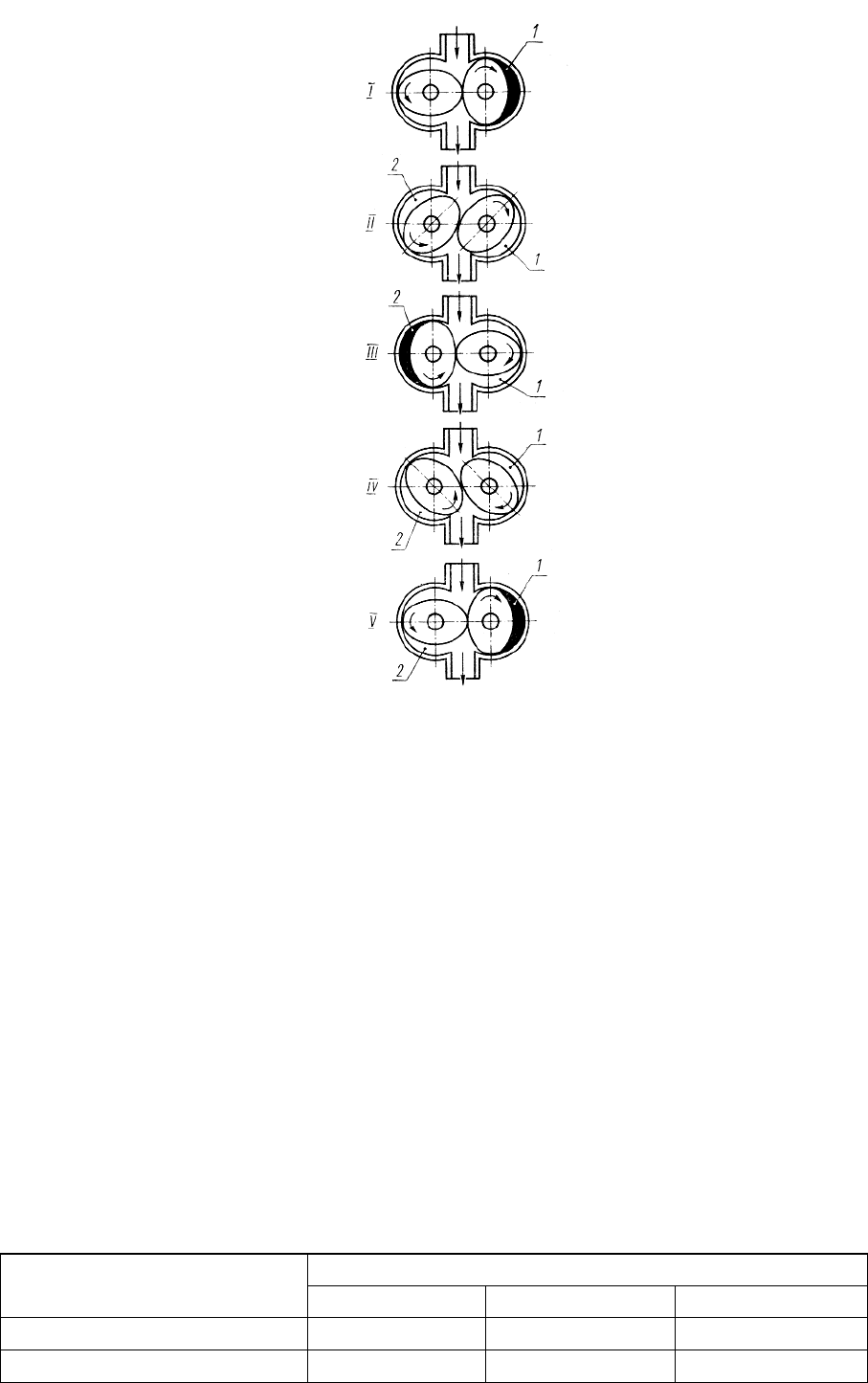

Объемный счетчик с цилиндрическими поршнями
По разнообразию конструкций счетчики с цилиндрическими поршнями
занимают одно из ведущих мест среди объемных счетчиков. Они отличаются
числом, расположением и уплотнением поршней, конструкцией
распределительного устройства и направлением действия жидкости на
поршень.
В топливораздаточных и маслораздаточных колонках нашли широкое
применение четырех поршневые счетчики. Гидравлический узел четырех
поршневого счетчика с горизонтальным перемещением поршней,

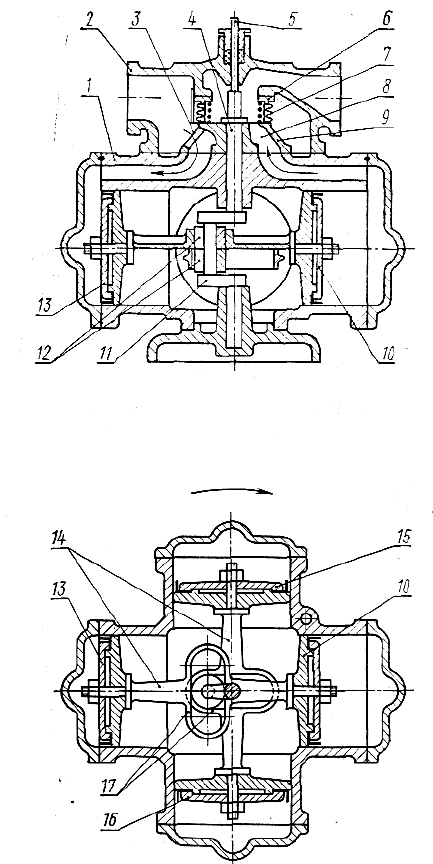

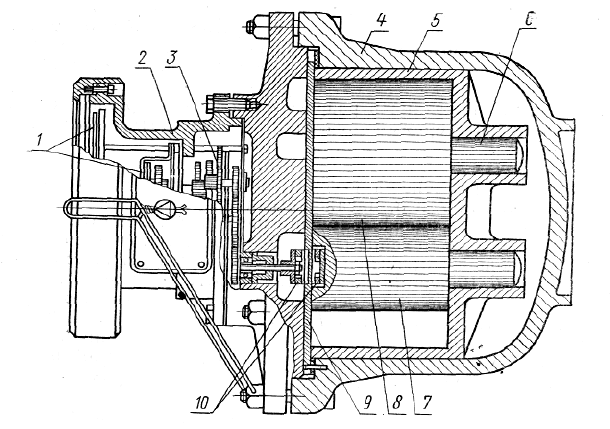

установленный в топливораздаточных колонках, показан на рисунке 17.62.
Счетчик состоит из четырехцилиндрового блока
1 и распределительной
головкой
2, поршней 10, 13, 15 и 16, кулисно-кривошипного механизма,
золотникового распределительного устройства и счетного механизма (на
рисунке не показан).
